Tán - Đai Ốc (Nut) là chi tiết lắp ghép có ren trong, được sử dụng cùng bulong, vít hoặc ty ren để tạo lực kẹp và liên kết các chi tiết thành một cụm. Tùy cấu tạo, đai ốc có thể có dạng lục giác, mặt bích, khóa chống tự tháo, tán hàn, tán cánh, tán bầu hoặc các kiểu chuyên dụng khác. Đây là nhóm linh kiện cơ khí được sử dụng rộng rãi trong máy móc, kết cấu, thiết bị công nghiệp và công trình. Mecsu hiện phân loại nhóm Tán - Đai Ốc thành nhiều dòng theo tiêu chuẩn như DIN 928, DIN 929, DIN 934, DIN 985 cùng các lựa chọn vật liệu thép, inox và nhựa.
Khi chọn Tán - Đai Ốc, không nên chỉ dựa vào ký hiệu như M6, M8 hay M10. Cần xác định kiểu đai ốc, size ren, bước ren, chiều cao, kích thước khóa, vật liệu, cấp bền, tiêu chuẩn và cơ chế chống tự tháo nếu có. Đặc biệt, hai đai ốc cùng size ren có thể có khả năng làm việc rất khác nhau nếu một loại là đai ốc thường, loại còn lại là đai ốc khóa, đai ốc mặt bích hoặc tán hàn. Khi thay thế theo bản vẽ hoặc yêu cầu kỹ thuật, cần đối chiếu đúng model và tiêu chuẩn.
1. Tán - Đai Ốc là gì?

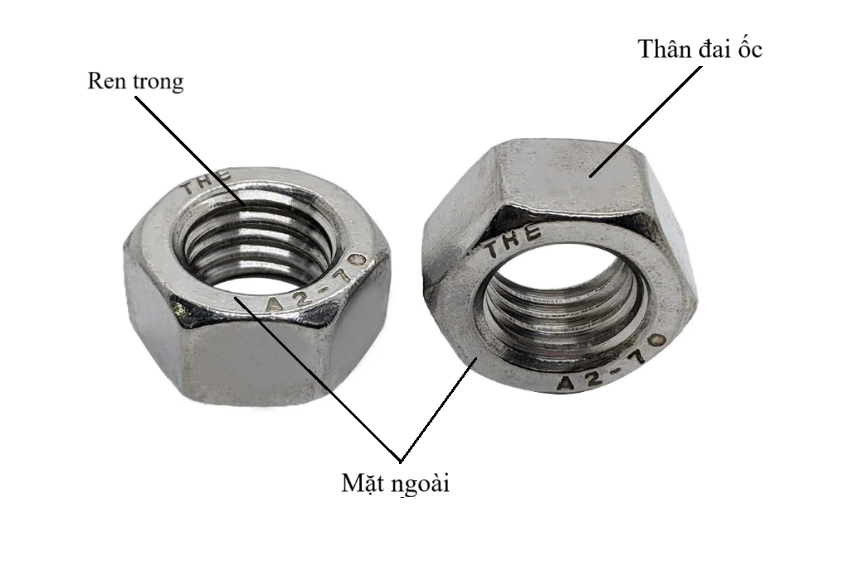

Tán - Đai Ốc là chi tiết có ren trong, được sử dụng để ăn khớp với ren ngoài của bulong, vít hoặc ty ren. Khi siết, đai ốc cùng bulong tạo lực kẹp lên các chi tiết nằm giữa hai bề mặt liên kết, giúp hạn chế chuyển động tương đối giữa chúng.

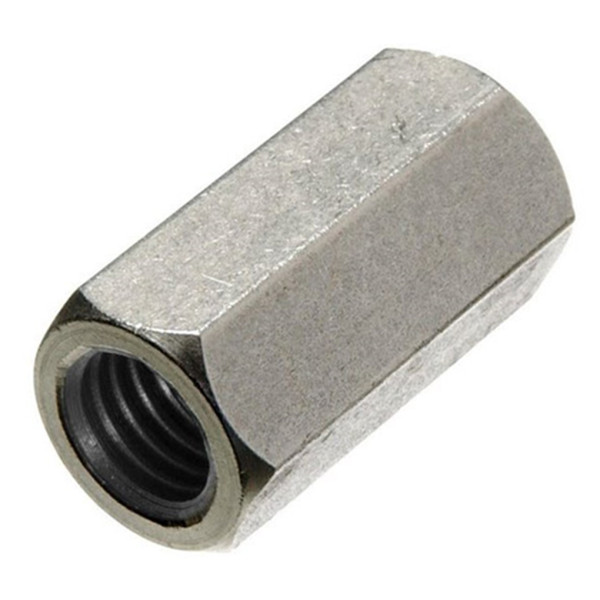

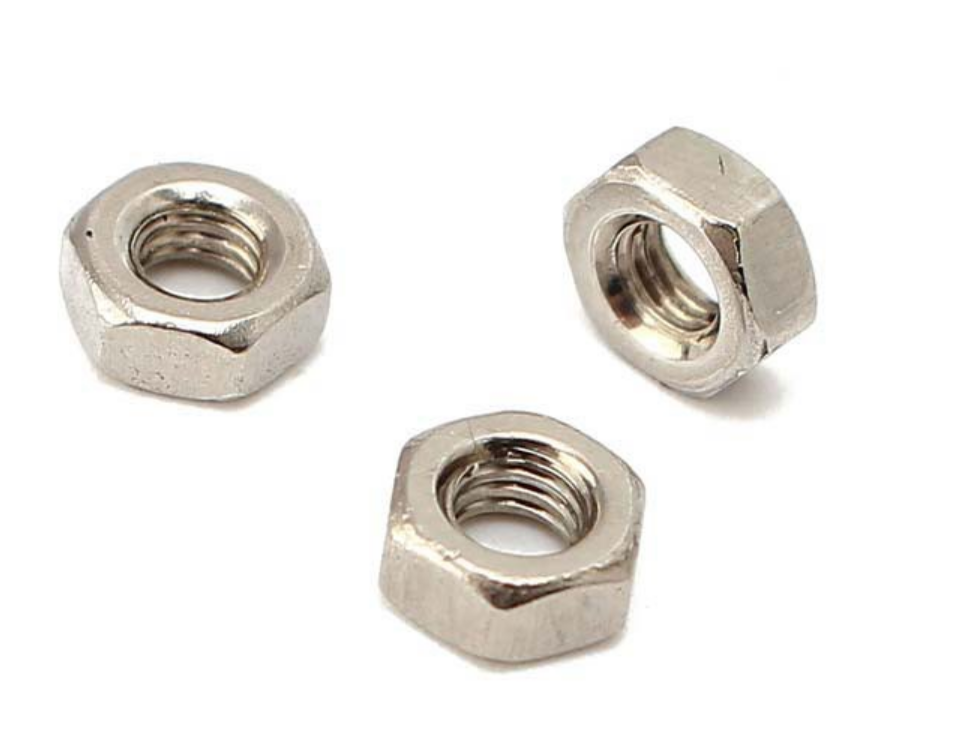

Đai ốc thông thường thường có dạng lục giác để dùng cờ lê hoặc dụng cụ siết tương ứng. Tuy nhiên, nhóm Tán - Đai Ốc không chỉ gồm tán lục giác. Tùy thiết kế, có loại tích hợp vòng bích, cơ cấu khóa ren, cánh vặn bằng tay, đầu kín hoặc được thiết kế để hàn trực tiếp lên tấm kim loại.
Điểm cần hiểu rõ là đai ốc không hoạt động độc lập. Khả năng của mối ghép phụ thuộc vào sự tương thích giữa ren trong của đai ốc và ren ngoài của bulong, đồng thời phụ thuộc vào vật liệu, lực siết, chiều sâu ăn ren, bề mặt tiếp xúc và điều kiện tải của toàn bộ cụm.
Tán Keo hoặc đai ốc khóa là nhóm được thiết kế để tăng khả năng chống tự nới lỏng. Mecsu hiện có các dòng Tán Keo Mạ Kẽm 8.8, Tán Keo Inox 304 và Inox 316 theo DIN 985. Cơ chế khóa của loại có vòng polymer khác với đai ốc lục giác thông thường, vì vậy cần lựa chọn đúng ứng dụng và điều kiện nhiệt độ.
2.3. Tán Khía - Tán Mặt Bích
Tán Khía có phần vành tích hợp dưới thân đai ốc, trên vành có các răng khía tạo tác dụng bám vào bề mặt khi siết. Mecsu hiện có các mã Tán Khía Inox 304 và Inox 316 theo DIN 6923 cùng các phiên bản thép mạ kẽm. Ví dụ mã Inox 304 M4 có size khóa 7 mm, độ dày 4,5 mm và đường kính ngoài 10 mm.
Tán Hàn được thiết kế để tạo ren cố định trên tấm hoặc kết cấu kim loại bằng phương pháp hàn. Mecsu hiện có Tán Hàn Lục Giác và Tán Hàn Vuông bằng inox, trong đó DIN 928 và DIN 929 là các tiêu chuẩn được sử dụng cho nhóm sản phẩm này. Ngoài ra còn có tán bầu, tán khía, tán cánh và các cấu hình chuyên dụng khác tùy nhu cầu lắp đặt.
2.5. Tán Nhựa Nylon
Tán Nhựa Nylon là đai ốc được chế tạo từ nylon, có ren trong và hình dạng lục giác. Mecsu hiện có các mã M3, M4, M5, M6 và được mô tả theo DIN 934. Loại này phù hợp với các ứng dụng cần vật liệu nhẹ hoặc yêu cầu cách điện, nhưng không nên mặc định có khả năng chịu tải tương đương đai ốc thép cùng size.
3. Cách chọn Tán - Đai Ốc đúng
3.1. Xác định nhu cầu và điều kiện sử dụng

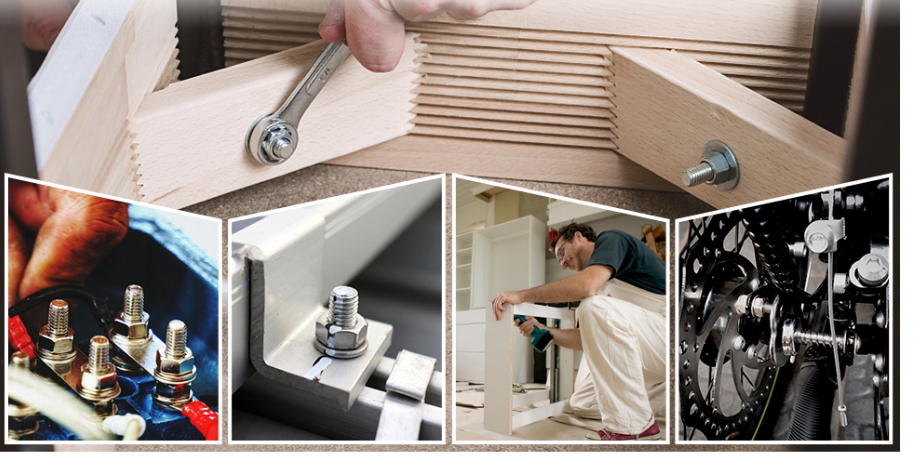

Bước đầu tiên là xác định đai ốc sẽ làm nhiệm vụ gì trong mối ghép. Nếu chỉ cần tạo lực kẹp với bulong thông thường, tán lục giác có thể đáp ứng. Nếu mối ghép chịu rung động và có nguy cơ tự nới lỏng, cần xem xét đai ốc khóa. Nếu cần phân bố lực lên bề mặt rộng hơn, có thể cân nhắc loại có mặt bích. Nếu không thể tiếp cận mặt sau của tấm kim loại để dùng đai ốc rời, tán hàn có thể phù hợp hơn.

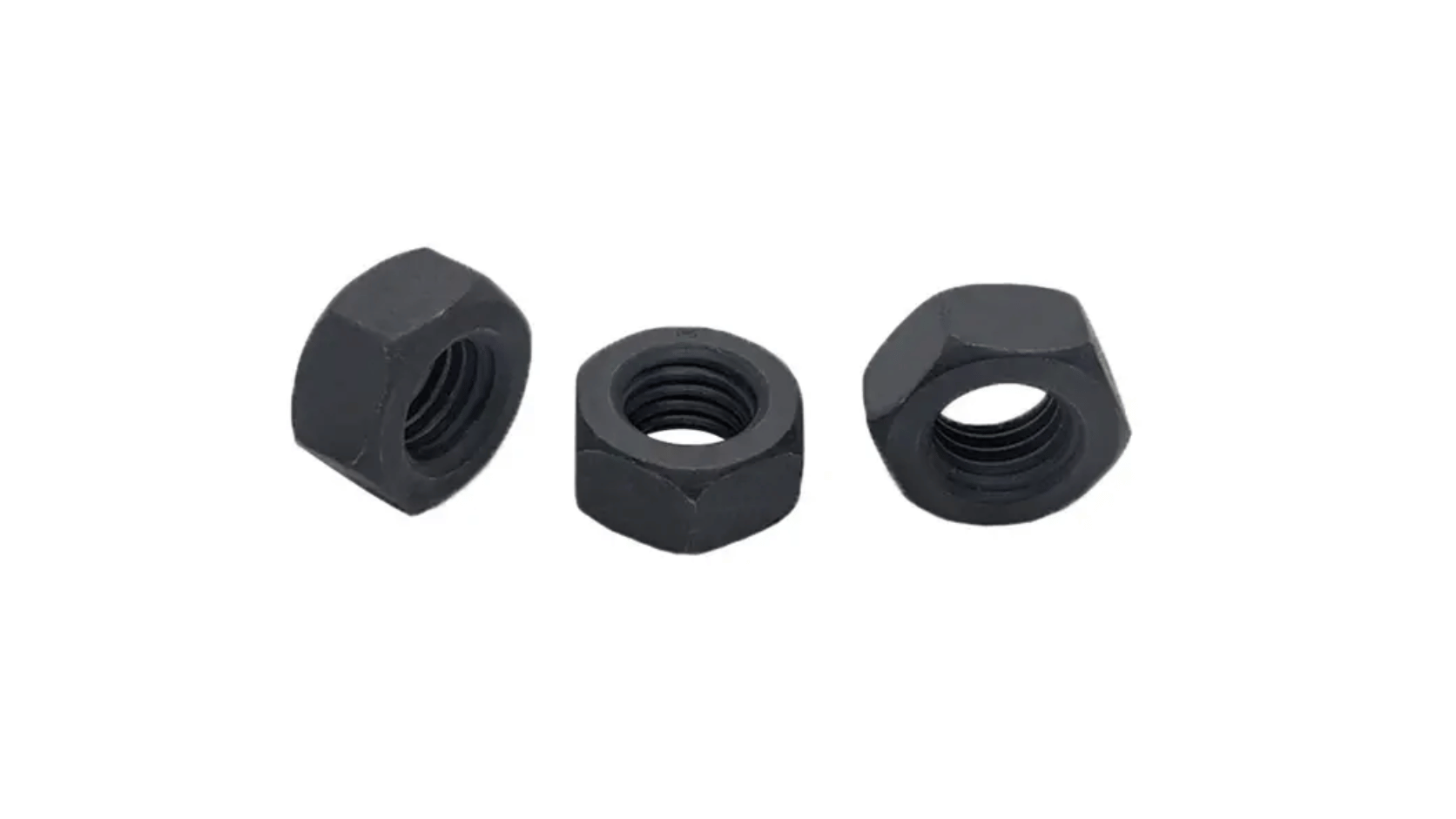

Môi trường làm việc cũng phải được xác định trước khi chọn vật liệu. Trong môi trường khô và điều kiện thông thường, đai ốc thép có thể đáp ứng tùy yêu cầu cơ tính. Nếu có độ ẩm hoặc nguy cơ ăn mòn, cần cân nhắc vật liệu hoặc lớp phủ phù hợp. Mecsu hiện có thép đen, thép mạ kẽm, Inox 201, Inox 304, Inox 316 và nylon trong nhóm Tán - Đai Ốc.
Nếu đai ốc làm việc trong môi trường nhiệt độ cao, có hóa chất hoặc tải đặc biệt, không nên chọn chỉ dựa vào mác vật liệu trên tên sản phẩm. Cần kiểm tra tài liệu kỹ thuật của đúng model và điều kiện thực tế.
3.2. Chọn theo kích thước và thông số kỹ thuật
Size ren là đường kính danh nghĩa của ren trong, ví dụ M4, M6, M8, M10 hoặc M12. Size của đai ốc phải tương thích với size ren của bulong. Không thể dùng đai ốc M8 cho bulong M10 chỉ vì kích thước ngoài của hai loại có thể gần nhau.
Bước ren là thông số bắt buộc phải kiểm tra. Hai sản phẩm cùng đường kính danh nghĩa nhưng khác bước ren không thể mặc định lắp cho nhau. Với ren hệ mét, cần xác định chính xác bước ren của bulong và đai ốc trước khi siết. Ví dụ, mã Tán Khía Inox 304 DIN 6923 M4 trên Mecsu có bước ren 0,7 mm.
Chiều cao đai ốc ảnh hưởng đến chiều dài phần ren có thể ăn khớp và không gian lắp. Đai ốc thấp và đai ốc tiêu chuẩn không nhất thiết có khả năng chịu tải tương đương nếu các điều kiện khác không giống nhau.
Kích thước khóa là khoảng cách giữa các mặt đối diện của phần lục giác dùng để thao tác. Thông số này quyết định cỡ cờ lê hoặc socket cần sử dụng. Không nên chọn dụng cụ chỉ dựa trên size ren vì hai đai ốc cùng ren nhưng khác cấu hình có thể có kích thước ngoài khác nhau.
Đối với tán mặt bích, cần kiểm tra thêm đường kính mặt bích và độ dày. Với tán khía, cần xem hình dạng và kích thước răng khía vì chúng liên quan đến vùng tiếp xúc với bề mặt. Với tán hàn, cần kiểm tra kích thước phần đế và vị trí hàn theo thiết kế của chi tiết nền.
| Thông số | Ý nghĩa khi lựa chọn |
| Kiểu đai ốc | Quyết định chức năng: liên kết thường, chống tự tháo, mặt bích, hàn hoặc chức năng chuyên dụng. |
| Size ren | Phải tương thích với ren ngoài của bulong hoặc ty ren. |
| Bước ren | Phải khớp với ren đối ứng để tránh kẹt và hỏng ren. |
| Chiều cao | Ảnh hưởng đến chiều sâu ăn ren và không gian lắp. |
| Kích thước khóa | Xác định cỡ cờ lê hoặc socket sử dụng. |
| Đường kính ngoài | Quan trọng với loại có mặt bích hoặc yêu cầu không gian cụ thể. |
| Vật liệu | Ảnh hưởng đến cơ tính, môi trường làm việc và độ bền ăn mòn. |
| Cấp bền/cơ tính | Quan trọng đối với mối ghép chịu tải. |
| Tiêu chuẩn | Xác định hình học và quy cách của từng loại đai ốc. |
3.3. Chọn theo vật liệu, tiêu chuẩn và quy cách
Mecsu hiện cung cấp Tán - Đai Ốc bằng nhiều vật liệu như thép cấp bền 4.6, 8.8, 10.9, inox 201, inox 304, inox 316 và nylon. Tuy nhiên, vật liệu và cấp bền phải được xem theo đúng model, không nên áp dụng thông số của một loại cho toàn bộ category.

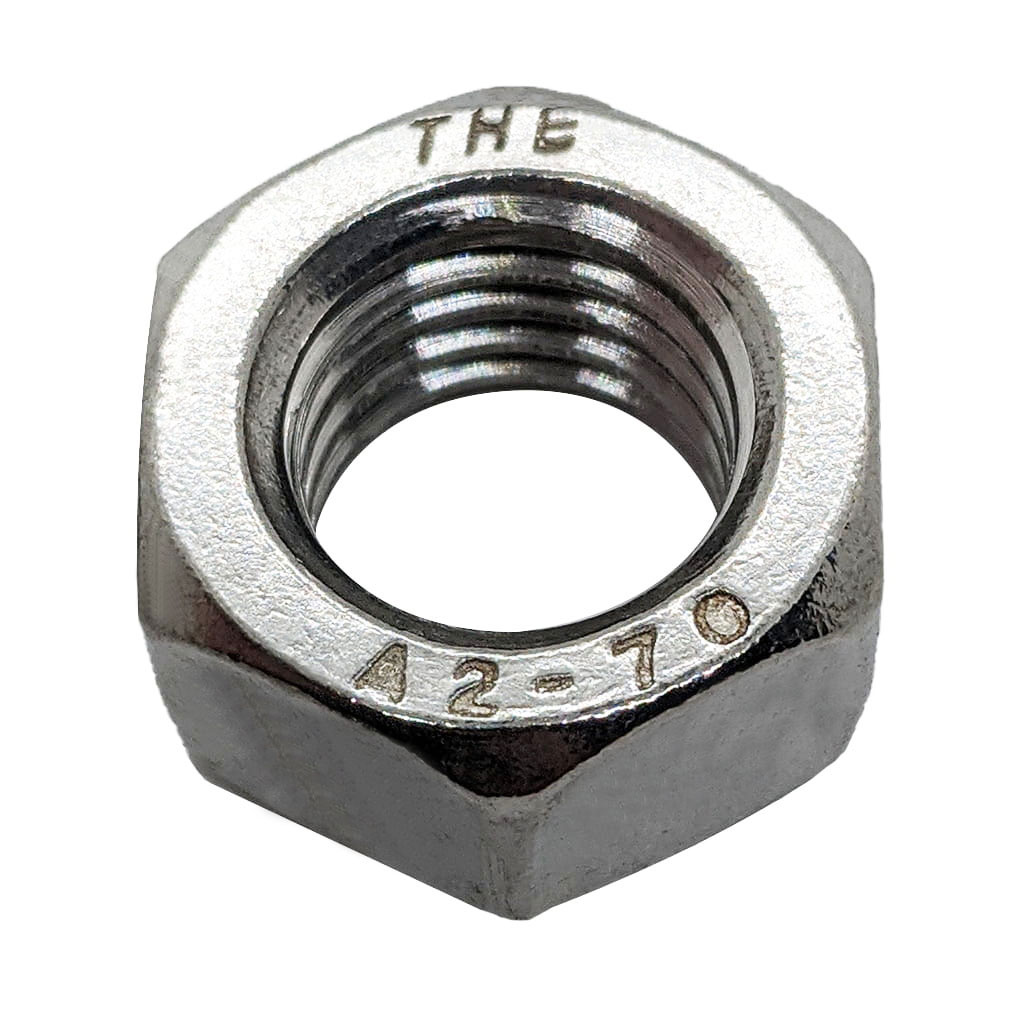

Đối với Tán Lục Giác thông thường, DIN 934 là một quy cách phổ biến trên Mecsu. Đối với đai ốc khóa có vòng polymer, DIN 985 là một tiêu chuẩn được sử dụng; Tán Khía/Mặt Bích có thể gặp DIN 6923; tán hàn có DIN 928 hoặc DIN 929. Đây là những tiêu chuẩn dành cho các cấu hình khác nhau, vì vậy không nên dùng tên “đai ốc” để mặc định chúng tương đương nhau.
Với đai ốc thép, nếu mối ghép yêu cầu cấp bền cụ thể thì phải chọn đúng cấp bền của sản phẩm. Không nên ghép một đai ốc có cơ tính không phù hợp với một bulong cấp bền cao chỉ vì cùng kích thước ren.

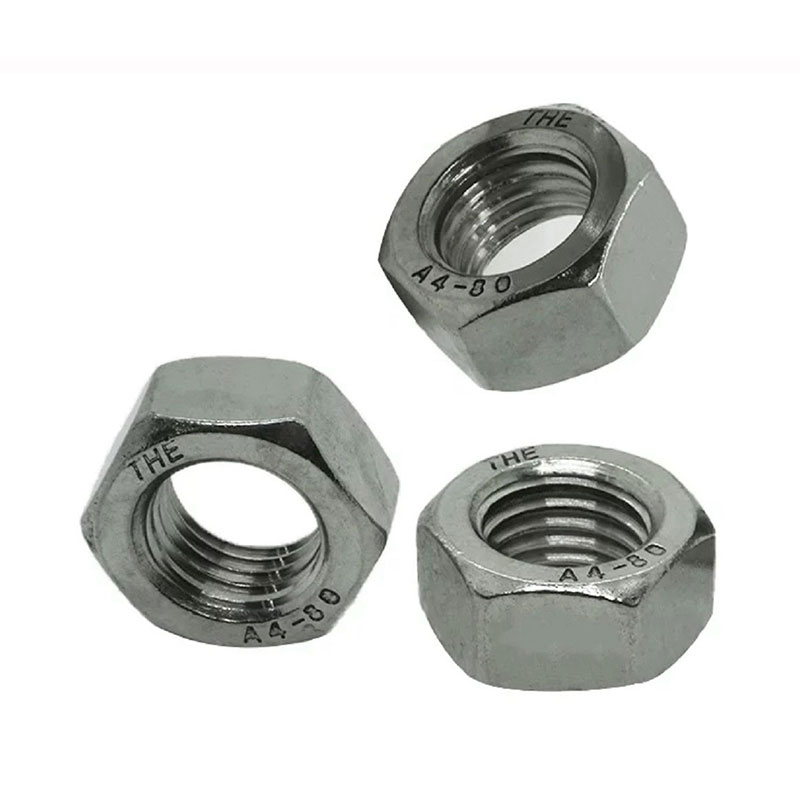

Với inox, cần xác định đúng mác vật liệu. Inox 304 và Inox 316 đều có khả năng chống ăn mòn tốt trong những điều kiện nhất định, nhưng mức độ phù hợp còn phụ thuộc môi trường. Không nên coi inox là giải pháp chống ăn mòn tuyệt đối.
Tán Lục Giác thường phù hợp với mối ghép thông dụng. Tán Khóa được lựa chọn khi cần tăng khả năng chống tự nới lỏng. Tán Khía/Mặt Bích tích hợp bề mặt tỳ rộng hơn và ở loại có răng khía, phần răng có thể tạo tác dụng giữ trên bề mặt. Tán Hàn lại được thiết kế để tạo ren cố định trực tiếp trên kết cấu kim loại.
Không nên xem đai ốc khóa là giải pháp chống rung tuyệt đối. Hiệu quả của mối ghép còn phụ thuộc vào lực kẹp, tải rung, bề mặt tiếp xúc, bulong và điều kiện làm việc. Đặc biệt, đai ốc có vòng polymer phải được lựa chọn phù hợp với điều kiện nhiệt độ vì cơ chế khóa phụ thuộc vào phần vật liệu không kim loại của sản phẩm.
Đối với đai ốc có mặt bích, đường kính mặt bích lớn hơn thân ren giúp tăng diện tích tỳ trong phạm vi thiết kế của sản phẩm, nhưng không có nghĩa mọi trường hợp đều có thể bỏ lông đền. Việc có cần lông đền hay không phải dựa trên thiết kế mối ghép.
Đối với tán hàn, khả năng làm việc phụ thuộc không chỉ vào bản thân đai ốc mà còn vào chất lượng mối hàn và vật liệu tấm nền. Không nên đánh giá khả năng chịu tải chỉ từ size ren khi đai ốc được hàn lên tấm kim loại.
Khi đai ốc làm việc cùng bulong chịu tải, cần xem xét sự tương thích về cấp tính chất. Một đai ốc có cơ tính thấp hơn có thể trở thành bộ phận giới hạn của mối ghép ngay cả khi bulong có cấp bền cao.
3.5. Kiểm tra tương thích và đối chiếu đúng mã trước khi mua
Trước khi đặt mua cần đối chiếu ít nhất kiểu đai ốc, size ren, bước ren, chiều cao, kích thước khóa, vật liệu, cấp bền, tiêu chuẩn và cấu hình đặc biệt.
Nếu đang thay thế đai ốc cũ, cần xác định cả chức năng. Ví dụ, không nên thay Tán Khóa bằng Tán Lục Giác thường chỉ vì cùng size M8; cũng không nên thay Tán Khía bằng đai ốc thường nếu thiết kế cần mặt bích hoặc đặc tính bám của loại khía.
Đối với tán lục giác, cần kiểm tra bulong có cùng hệ ren hay không. Nếu thiết bị sử dụng ren inch thì không thể thay bằng tán hệ mét có đường kính gần tương đương. Với hệ mét, cũng phải kiểm tra đúng bước ren.
Nếu sử dụng Tán Hàn, cần đối chiếu kích thước phần đế, kiểu dáng và yêu cầu của tấm nền. Với Tán Khía, cần kiểm tra đường kính ngoài và độ dày vì các thông số này ảnh hưởng trực tiếp đến vị trí lắp.
Trường hợp thay thế theo BOM hoặc bản vẽ, nên giữ đúng tiêu chuẩn và vật liệu nếu thiết kế đã quy định. Không nên xác định model chỉ bằng từ khóa “tán M10”.
3.6. Khi nào cần catalogue/datasheet và những lỗi cần tránh?
Nên kiểm tra catalogue hoặc datasheet khi có nhiều loại đai ốc cùng size, mối ghép chịu tải, yêu cầu chống tự tháo, ứng dụng tán hàn hoặc bản vẽ quy định tiêu chuẩn cụ thể.
Những lỗi phổ biến gồm chọn sai bước ren, nhầm hệ mét với hệ inch, dùng tán khóa thay cho tán thường hoặc ngược lại, chọn sai vật liệu, bỏ qua cấp bền và chỉ kiểm tra kích thước ren mà không kiểm tra chiều cao hoặc kích thước ngoài.
Một lỗi khác là ghép bulong và đai ốc không đồng nhất về tiêu chuẩn hoặc cơ tính. Cùng kích thước danh nghĩa không có nghĩa hai chi tiết luôn có thể thay thế trực tiếp.
Nếu chưa xác định được chính xác loại đai ốc, tiêu chuẩn hoặc thông số cơ tính, cần kiểm tra catalogue/datasheet của đúng model. Không nên tự suy đoán khả năng chịu tải hoặc khả năng chống tự tháo chỉ từ hình dạng bên ngoài.
Nhu cầu sử dụng → xác định chức năng của đai ốc → chọn kiểu đai ốc → xác định hệ ren → kiểm tra size và bước ren → chọn chiều cao/kích thước ngoài → chọn vật liệu và cấp bền → kiểm tra cơ chế chống tự tháo nếu có → đối chiếu tiêu chuẩn → kiểm tra tương thích với bulong và chi tiết lắp → xác nhận đúng mã trước khi mua.

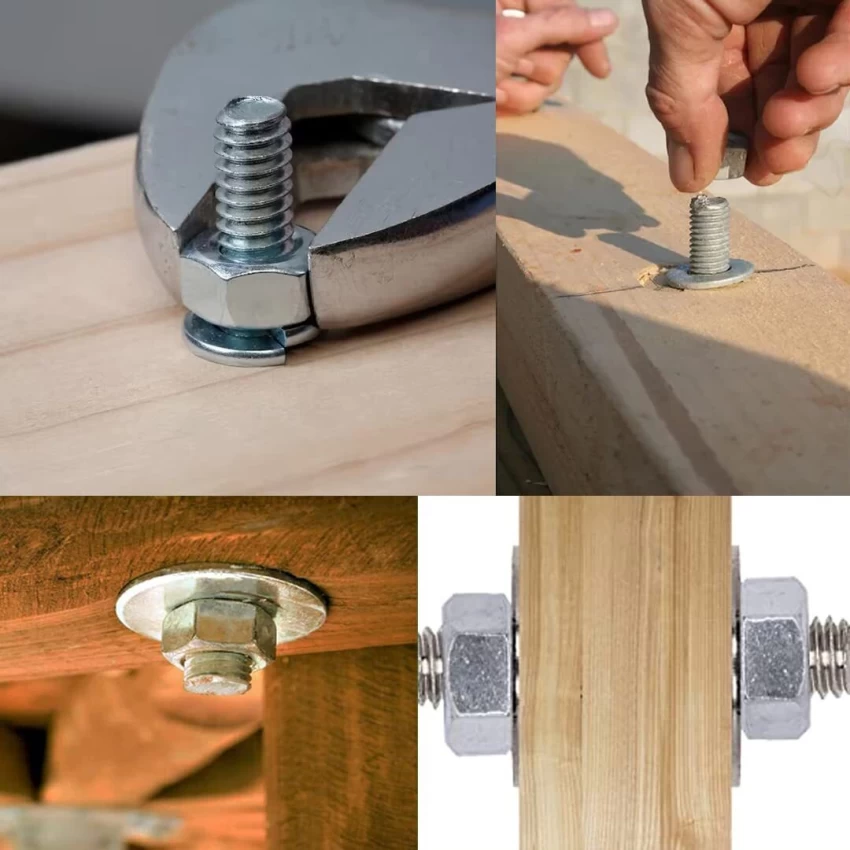

4. Hướng dẫn sử dụng & lắp đặt Tán - Đai Ốc
6. Có thể dùng đai ốc cấp bền thấp hơn cho bulong cấp bền cao không?
Không nên mặc định như vậy. Mối ghép chỉ có thể làm việc theo giới hạn của các bộ phận liên quan, trong đó đai ốc là một thành phần quan trọng. Nếu đai ốc không có cơ tính phù hợp với yêu cầu của mối ghép, việc sử dụng bulong cấp bền cao hơn không tự động làm toàn bộ liên kết mạnh hơn. Khi mối ghép chịu tải đáng kể, cần lựa chọn bulong và đai ốc theo yêu cầu thiết kế, tiêu chuẩn và dữ liệu cơ tính của đúng sản phẩm.
