Kìm mở phe (Circlip Pliers hay Snap Ring Pliers, kìm tháo phe) là dụng cụ cầm tay chuyên dụng dùng để lắp đặt, tháo mở các loại phe gài (vòng phe/vòng hãm retaining ring) trên trục cơ khí hoặc bên trong lỗ lòng súng/ổ bi. Khác với kìm thông thường có lưỡi cắt hay răng kẹp phẳng, đầu kìm mở phe được gia công các mũi kim tròn thuôn nhỏ chuẩn xác để đút vừa vào hai lỗ nhỏ trên đầu vòng phe gài.
Để chọn đúng kìm mở phe trên hệ thống Mecsu, quý khách cần xác định 4 thông số kỹ thuật cốt lõi: Loại phe gài (Phe gài lỗ - Phe trong hay Phe gài trục - Phe ngoài) → Kiểu mũi kìm (Mũi thẳng hay Mũi cong 45°/90°) → Đường kính mũi kim (mm) tương thích với lỗ phe → Khoảng mở tối đa của kìm và đường kính vòng phe (mm). Việc chọn đúng chủng loại giúp thao tác tháo lắp nhanh chóng, an toàn và không làm biến dạng lực đàn hồi của phe.
1. Kìm mở phe là gì?
Kìm mở phe là thiết bị cơ khí cầm tay đòn bẩy dùng để co nhỏ hoặc giãn rộng đường kính của vòng phe gài, giúp đưa phe vào đúng rãnh hãm trên trục cơ khí hoặc rãnh lòng lỗ ổ bi.
Về cấu tạo, kìm mở phe gồm 4 bộ phận chính: tay cầm bọc nhựa dẻo cách điện/chống trượt, khớp xoay đòn bẩy truyền lực, lò xo hồi vị (giúp tự động nhả tay kìm về vị trí nghỉ) và hai mũi kìm dạng kim tròn đặc biệt. Tùy thuộc vào vị trí lắp phe (nơi không gian hẹp hay lòng sâu), mũi kìm có thể đúc liền hoặc tháo rời thay thế với các góc bẻ thẳng, cong 45° hoặc cong 90°.
2. Các dòng/loại Kìm mở phe phổ biến
2.1. Phân loại theo cơ chế hoạt động tháo phe

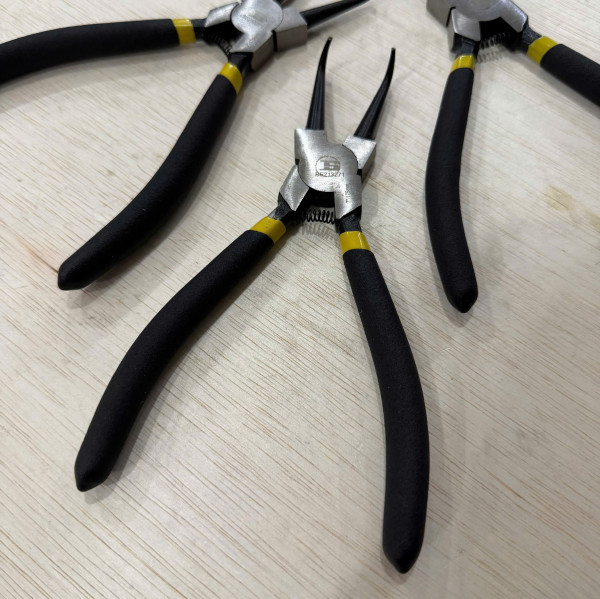

- Kìm mở phe trong (Internal Circlip Pliers): Chuyên dùng tháo/lắp phe gài bên trong lòng lỗ, ố bi hoặc vách xilanh. Cơ chế hoạt động: Khi bóp tay cầm kìm, 2 mũi kìm sẽ khép co lại vào nhau để thu nhỏ đường kính ngoài của phe, giúp rút phe ra khỏi rãnh lỗ dễ dàng.

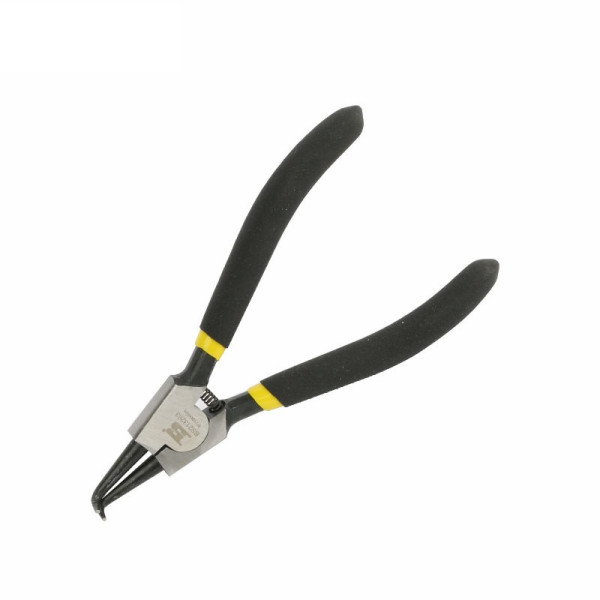

- Kìm mở phe ngoài (External Circlip Pliers): Chuyên dùng tháo/lắp phe gài ôm bên ngoài trục động cơ, cọc xoay. Cơ chế hoạt động: Khi bóp tay cầm kìm, 2 mũi kìm sẽ mở banh rộng ra hai phía để giãn rộng đường kính trong của phe, giúp đẩy phe trượt qua đầu trục.

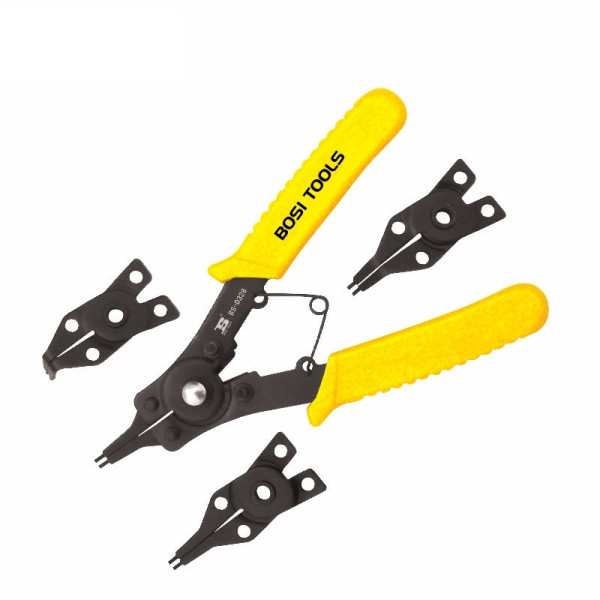

- Kìm mở phe đảo chiều / Điều chỉnh (Convertible Circlip Pliers): Tích hợp nẫy gạt hoặc chốt xoay cho phép chuyển đổi linh hoạt cơ chế hoạt động giữa mở phe trong và mở phe ngoài trên cùng một cây kìm.
2.2. Phân loại theo hình dáng mũi kìm

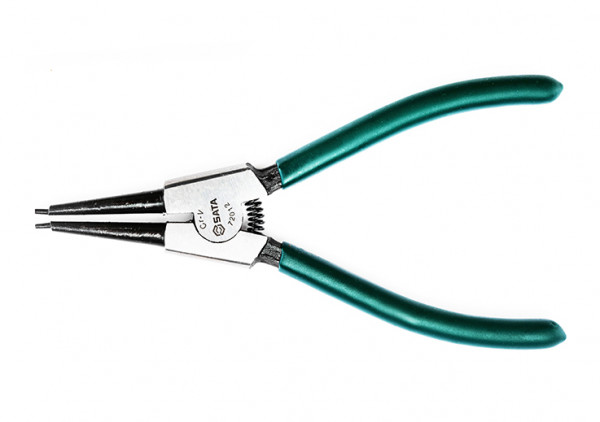

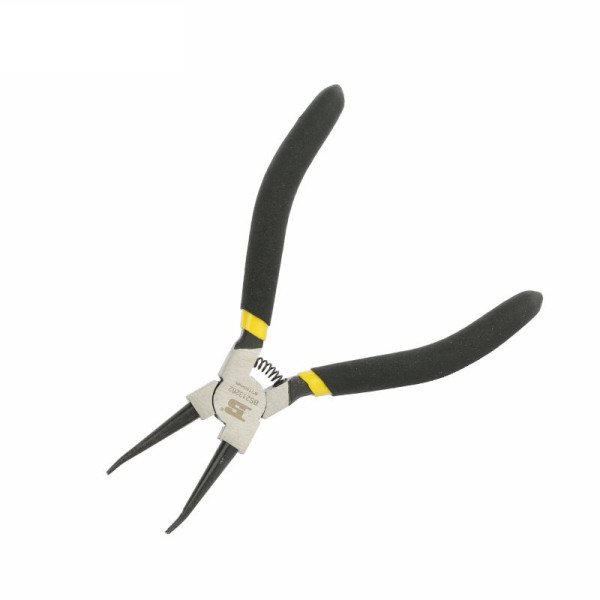

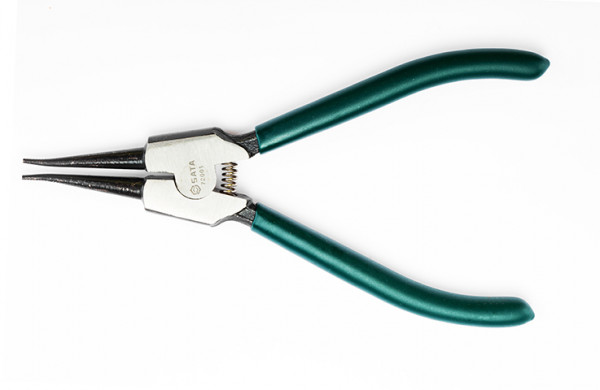

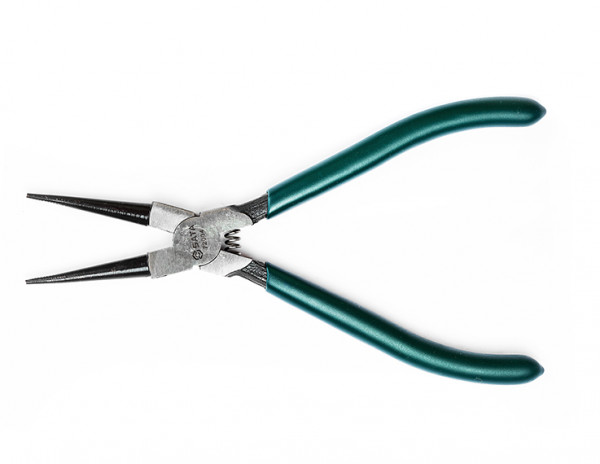

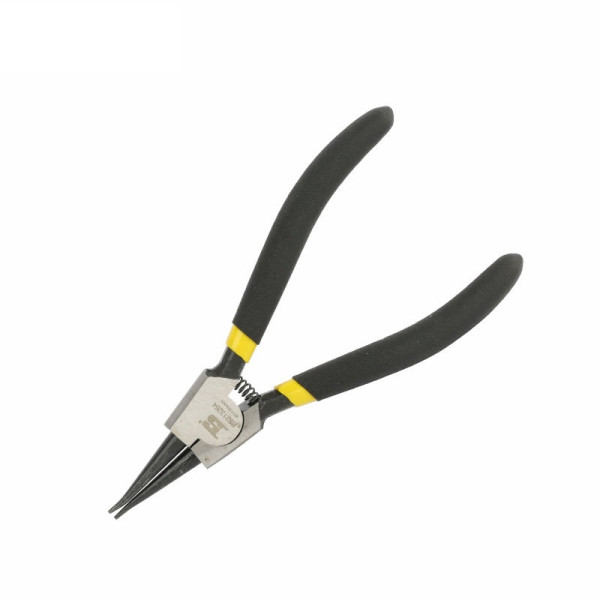

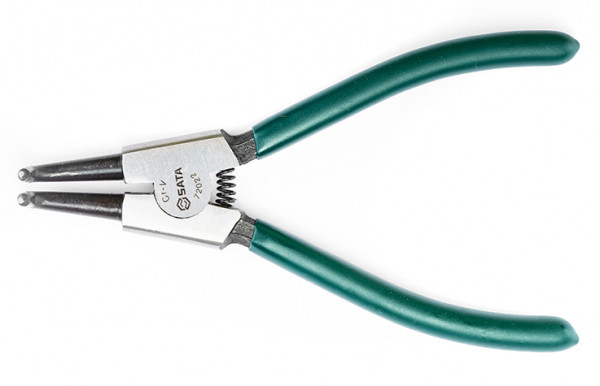

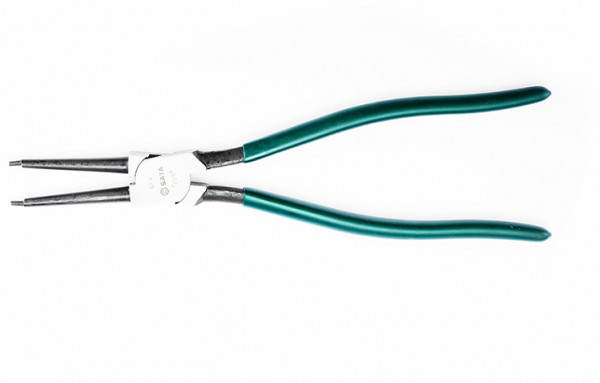

- Kìm mở phe mũi thẳng (Straight Tip): Hai mũi kim nằm trên cùng đường thẳng với thân kìm, dùng cho các góc thao tác trực diện không bị vướng vách.

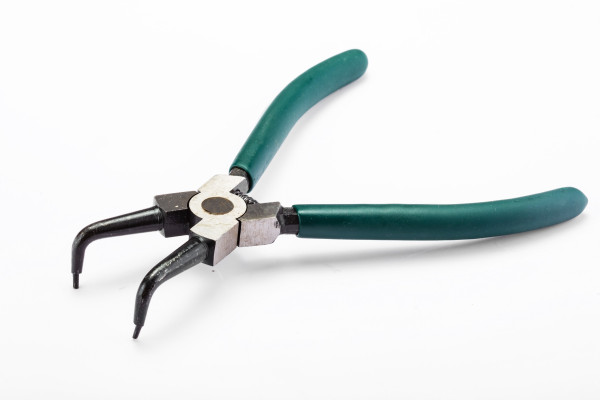

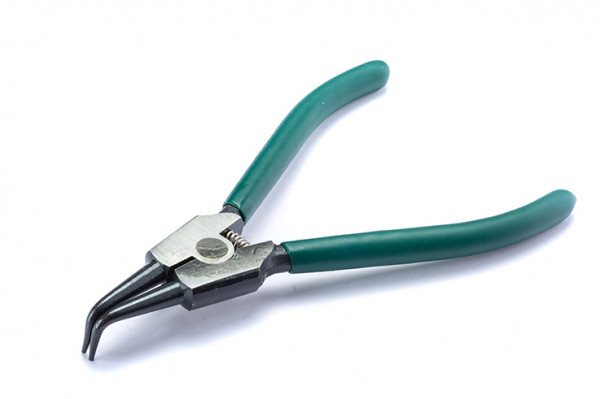

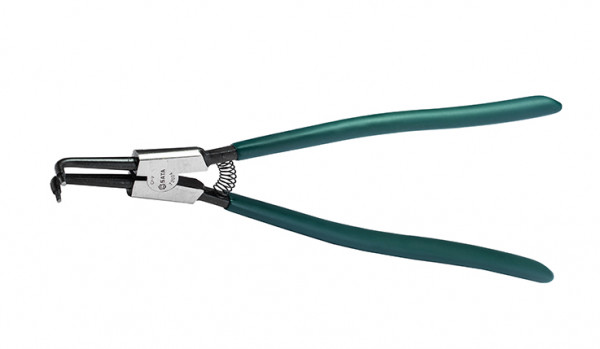

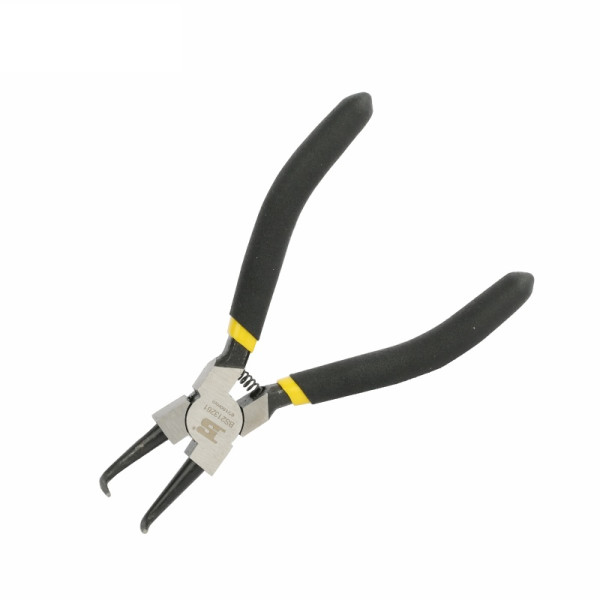

- Kìm mở phe mũi cong 45° / 90° (Bent Tip): Mũi kìm được uốn cong góc 45° hoặc 90°, giúp tiếp cận dễ dàng các vị trí phe gài nằm sâu bên trong hốc máy, gầm xe hoặc bị khuất tầm nhìn.
2.3. Phân loại theo kết cấu lò xo hồi vị
Lò xo giúp đẩy tự động bóp/mở tay cầm kìm về trạng thái nghỉ ban đầu, giảm mỏi tay khi thi công tần suất cao. Các dạng lò xo gồm: lò xo cuộn xoắn gần khớp xoay, lá thép đàn hồi đôi giữa 2 tay cầm hoặc lò xo giấu kín bên trong trục xoay.
3. Cách chọn Kìm mở phe đúng
3.1. Xác định vị trí phe gài (Phe lỗ hay Phe trục)
Đây là nguyên tắc bắt buộc. Lắp phe bên trong lòng lỗ chứa ổ bi phải dùng **Kìm mở phe trong** (bóp co mũi). Lắp phe ôm bên ngoài trục xoay phải dùng **Kìm mở phe ngoài** (bóp mở banh mũi). Tuyệt đối không dùng sai loại vì sẽ không thể thao tác được.
3.2. Chọn đường kính mũi kim phù hợp với lỗ phe gài
Đường kính mũi kim của kìm (thông dụng từ 0.9mm, 1.3mm, 1.8mm, 2.3mm đến 3.2mm...) phải vừa vặn hoặc nhỏ hơn đường kính lỗ trên hai đầu phe gài. Nếu chọn mũi kìm quá to sẽ không xỏ vừa lỗ phe; nếu chọn mũi quá nhỏ sẽ bị lỏng gãy mũi hoặc trượt văng phe gây nguy hiểm.
| Đường kính mũi kim (mm) |
Dải đường kính vòng phe (mm) |
Ứng dụng thi công thực tế |
| 0.9 mm – 1.3 mm |
Phe nhỏ Ø 8 mm – 25 mm |
Lắp ráp chi tiết máy nhỏ, xe máy, dụng cụ điện. |
| 1.8 mm – 2.3 mm |
Phe trung bình Ø 19 mm – 60 mm |
Sửa chữa ô tô, máy móc công nghiệp, ổ trục động cơ. |
| 3.2 mm trở lên |
Phe lớn Ø 40 mm – 100+ mm |
Thiết bị cơ khí hạng nặng, máy xây dựng, hộp số lớn. |
3.3. Chọn dáng mũi kìm theo không gian thao tác
Chọn mũi thẳng cho vị trí gá trực diện rỗng rãi. Chọn mũi cong 45° hoặc 90° khi không gian phía trước bị cản trở bởi các vách máy hoặc cần tháo phe nằm sâu trong hốc xilanh.
3.4. Chọn vật liệu đầu kìm và lực cán kìm
Ưu tiên kìm làm bằng thép hợp kim Cr-V (Chromium-Vanadium) hoặc thép đúc nhiệt luyện độ cứng cao để mũi kìm không bị cong vênh hay gãy mũi khi banh phe cứng. Cán kìm cần có vỏ bọc nhựa dẻo chống trượt dầu mỡ.
3.5. Kiểm tra tương thích và đối chiếu đúng mã trước khi mua
Đối chiếu chuỗi thông số kỹ thuật: Dạng phe (Phe trong / Phe ngoài) → Kiểu mũi (Thẳng / Cong 90°) → Đường kính mũi kim (mm) → Dải đường kính phe (mm) → Thương hiệu sản phẩm trên Mecsu.
3.6. Khi nào cần catalogue/datasheet và những lỗi cần tránh?
Cần kiểm tra datasheet khi mua kìm mở phe cỡ lớn dùng cho máy công nghiệp nặng để xác định lực banh tối đa. Những lỗi cần tránh gồm: dùng kìm mở phe trong để banh phe ngoài; dùng lực bóp quá mạnh làm biến dạng vòng phe; và dùng sai cỡ mũi kim làm trượt phe gây văng bắn nguy hiểm.
Nhu cầu sử dụng → điều kiện làm việc → xác định thông số kích thước → chọn vật liệu/tiêu chuẩn/thiết kế phù hợp → kiểm tra khả năng làm việc và tương thích → đối chiếu catalogue/bảng thông số → xác nhận đúng mã sản phẩm trước khi mua.
4. Hướng dẫn sử dụng & lắp đặt Kìm mở phe
4.1. Hướng dẫn thao tác với Kìm mở phe trong (Tháo lắp phe lỗ)
- Xỏ 2 mũi kìm phe trong vào 2 lỗ nhỏ trên đầu phe gài lỗ.
- Bóp từ từ tay cầm kìm, mũi kìm sẽ khép lại làm co hẹp đường kính ngoài của phe.
- Duy trì lực bóp và rút vòng phe ra khỏi rãnh hãm trong lỗ.
- Khi lắp phe mới: Bóp kìm co phe lại, đưa vào vị trí rãnh rồi từ từ nhả tay cầm để phe tự bung ôm sát rãnh lỗ.
4.2. Hướng dẫn thao tác với Kìm mở phe ngoài (Tháo lắp phe trục)
- Xỏ 2 mũi kìm phe ngoài vào 2 lỗ trên đầu phe gài trục.
- Bóp từ từ tay cầm kìm, mũi kìm sẽ mở banh rộng ra làm giãn đường kính trong của phe.
- Trượt đẩy vòng phe ra khỏi rãnh hãm trên đầu trục.
- Khi nhả tay cầm, lò xo sẽ đưa mũi kìm và vòng phe trở lại đường kính ban đầu.
5. Những lỗi thường gặp khi sử dụng Kìm mở phe
- Dùng sai kìm (lấy kìm phe trong tháo phe ngoài): Khiến vòng phe bị trượt banh sai hướng, nguy cơ móp gãy mũi kìm và hỏng phe.
- Chọn sai đường kính mũi kim: Mũi quá nhỏ so với lỗ phe gây trượt văng phe bắn vào người; mũi quá to không xỏ vừa lỗ phe.
- Bóp lực quá tay làm quá nhiệt hạn định đàn hồi của phe: Ban rộng phe ngoài quá mức khiến phe bị biến tính cơ học, không co trở lại ôm sát rãnh trục sau khi nhả kìm.
- Sử dụng kìm mũi thẳng cho hốc sâu khuất: Gây nghiêng lệch góc tiếp xúc, làm mũi kìm bị tuột khỏi lỗ phe liên tục.
- Không mang kính bảo hộ lao động: Lực đàn hồi của phe gài rất lớn, nếu phe bị trượt văng ra khỏi mũi kìm có thể gây nguy hiểm cho mắt.
6. Kìm mở phe trong và kìm mở phe ngoài khác nhau như thế nào?
Điểm khác biệt cốt lõi nằm ở cơ cấu chuyển động đòn bẩy của mũi kìm và mục đích sử dụng. Kìm mở phe trong được thiết kế để tháo lắp các vòng phe nằm bên trong lòng lỗ xilanh/ổ bi; khi ta bóp tay cầm thì 2 mũi kìm sẽ khép co lại để thu nhỏ đường kính phe. Ngược lại, kìm mở phe ngoài được thiết kế để tháo lắp các vòng phe ôm bên ngoài trục cơ khí; khi ta bóp tay cầm thì 2 mũi kìm sẽ mở banh rộng ra để giãn rộng đường kính phe. Việc sử dụng đúng chủng loại kìm cho từng loại phe gài là yếu tố bắt buộc để đảm bảo an toàn thi công và giữ nguyên tính đàn hồi cơ học của vòng phe.
