Tán Lục Giác, còn gọi là Hex Nut hoặc đai ốc lục giác, là chi tiết có ren trong và phần thân ngoài hình lục giác, dùng kết hợp với bulong, vít hoặc ty ren để tạo mối ghép kẹp chặt. Đây là loại đai ốc phổ biến trong cơ khí chế tạo, máy móc, kết cấu thép, thiết bị công nghiệp và nhiều hệ thống lắp ghép khác. Mecsu hiện có hàng trăm mã Tán Lục Giác bằng thép, inox, nhựa, nhiều cấp bền, kích thước và quy cách ren khác nhau.

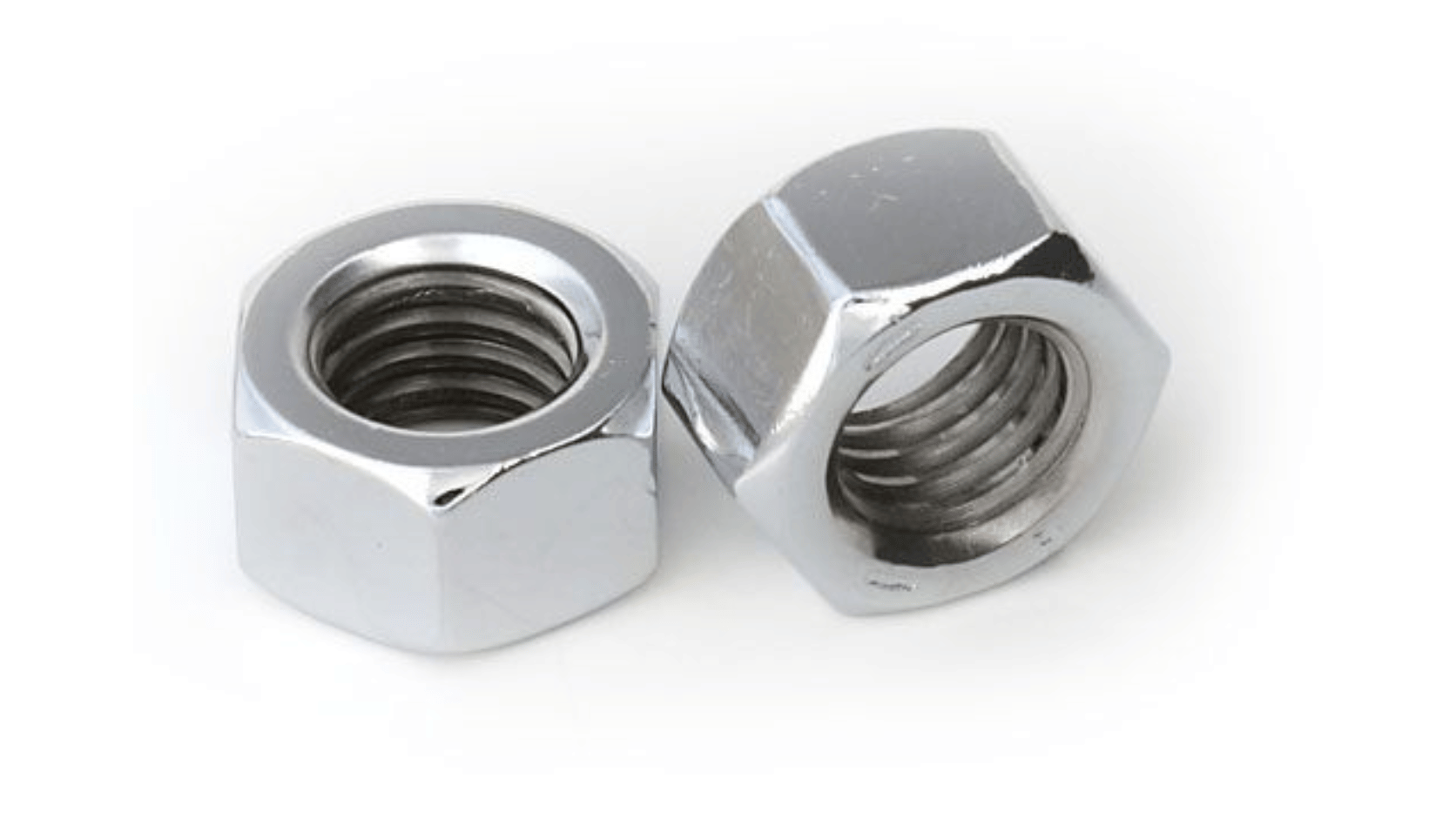

Khi chọn Tán Lục Giác, không nên chỉ nhìn size như M6, M8 hoặc M10. Cần kiểm tra hệ ren, size ren, bước ren, chiều cao đai ốc, kích thước khóa, vật liệu, cấp bền, tiêu chuẩn và tình trạng bề mặt. Đặc biệt, phải chọn đai ốc tương thích với đúng bulong hoặc ty ren; cùng đường kính danh nghĩa nhưng khác bước ren hoặc khác hệ ren sẽ không thể lắp đúng. Với mối ghép chịu tải hoặc thay thế theo bản vẽ, cần đối chiếu đúng tiêu chuẩn và thông số của model.

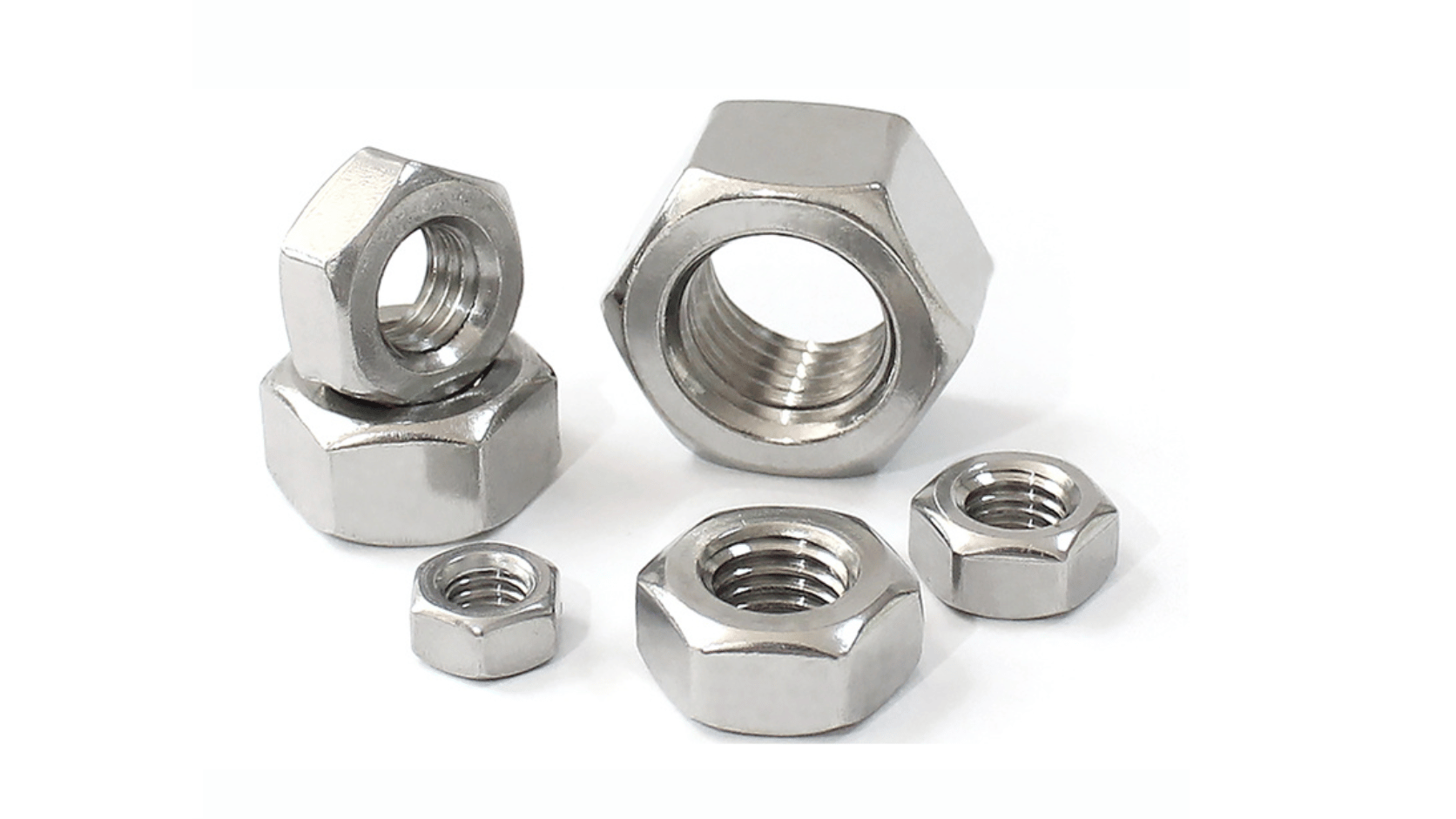

1. Tán Lục Giác là gì?
Tán Lục Giác là loại đai ốc tiêu chuẩn phổ biến nhất trong các liên kết ren. Cấu trúc sáu mặt ngoài cho phép sử dụng cờ lê, mỏ lết hoặc đầu khẩu (socket) để siết chặt.
Về nguyên lý, đai ốc biến chuyển động quay của momen siết thành lực kẹp dọc trục. Khả năng chịu lực của mối ghép phụ thuộc vào mức độ ăn khớp của ren, độ bền vật liệu, lực siết ban đầu và điều kiện tải trọng thực tế. Các tiêu chuẩn phổ biến bao gồm DIN 934 (tiêu chuẩn cũ) và ISO 4032 (tiêu chuẩn quốc tế hiện hành).
2. Các loại Tán Lục Giác phổ biến
2.1. Tán Lục Giác Thép
Tán Lục Giác bằng thép là nhóm phổ biến cho các mối ghép cơ khí và kết cấu. Trên Mecsu có các mã thép đen, thép mạ kẽm điện phân, mạ đen, mạ Geomet và các cấp bền khác nhau. Cùng một size ren nhưng cấp bền và xử lý bề mặt có thể khác nhau, vì vậy phải chọn theo đúng model.
2.2. Tán Lục Giác Inox
Tán Lục Giác Inox có các lựa chọn như Inox 201, Inox 304 và Inox 316. Nhóm này được cân nhắc khi môi trường làm việc có yêu cầu chống ăn mòn phù hợp. Tuy nhiên, mác inox khác nhau có đặc tính khác nhau và không nên mặc định một loại phù hợp với mọi môi trường hóa chất hoặc ngoài trời.
2.3. Tán Lục Giác Cấp Bền
Đai ốc thép có thể được phân loại theo cấp tính chất/cấp bền. Mecsu hiện có các nhóm cấp bền 4, 8, 10 và 12. Khi mối ghép chịu tải, cấp của đai ốc phải được lựa chọn đồng bộ với yêu cầu của bulong và thiết kế, không nên chỉ chọn theo kích thước ren.
2.4. Tán Lục Giác Ren Trái và Tán Mỏng
Ngoài loại ren phải thông thường, Mecsu còn có Tán Ren Trái và Tán Mỏng. Ren trái được dùng cho những ứng dụng yêu cầu chiều siết khác với ren phải; Tán Mỏng có chiều cao thấp hơn loại thông thường. Đây là những cấu hình riêng, không nên thay trực tiếp cho Tán Lục Giác tiêu chuẩn nếu chưa kiểm tra thiết kế.
3. Cách chọn Tán Lục Giác đúng
3.1. Xác định nhu cầu và điều kiện sử dụng
Xác định môi trường làm việc (ẩm ướt, hóa chất, nhiệt độ), dải tải trọng và độ rung của cụm máy. Môi trường ăn mòn ưu tiên Inox 304/316; mối ghép chịu lực lớn cần thép cấp bền cao 8 hoặc 10; môi trường có độ rung cần thêm cơ cấu khóa hãm.
3.2. Chọn theo kích thước và thông số kỹ thuật
Size ren là đường kính danh nghĩa của ren trong, ví dụ M4, M5, M6, M8, M10 hoặc M12. Size này phải khớp với ren ngoài của bulong. Tuy nhiên, chỉ cùng M8 chưa đủ để kết luận hai chi tiết tương thích.
Bước ren là khoảng cách giữa các đỉnh ren liên tiếp. Đây là thông số bắt buộc phải khớp giữa đai ốc và bulong. Với ren hệ mét, M6 ren thô và M6 có bước ren khác không thể xem là cùng một quy cách. Khi thay thế, cần đọc đúng thông số trên model hoặc bản vẽ.
Chiều cao đai ốc ảnh hưởng đến chiều dài phần ren có thể ăn khớp và không gian lắp. Tán tiêu chuẩn, tán mỏng và tán cao có hình học khác nhau. Không nên thay một đai ốc mỏng bằng loại tiêu chuẩn chỉ vì cùng size ren nếu thiết kế đã quy định chiều cao cụ thể.
Kích thước khóa là khoảng cách giữa các mặt đối diện của phần lục giác, quyết định cỡ cờ lê hoặc socket sử dụng. Đây là kích thước cần kiểm tra khi vị trí lắp bị giới hạn hoặc khi cần sử dụng dụng cụ có sẵn.
Đường kính ngoài của đai ốc ảnh hưởng đến khoảng không quanh mối ghép. Với các mối lắp sát thành máy, cần kiểm tra kích thước này thay vì chỉ xác định size ren.
Kiểu ren cũng phải được xác định. Phần lớn đai ốc thông thường dùng ren phải, nhưng Mecsu có cả Tán Ren Trái. Không thể lắp đai ốc ren trái vào bulong ren phải dù cùng kích thước danh nghĩa.
Thông số | Ý nghĩa khi lựa chọn |
Size ren | Quyết định đường kính danh nghĩa của ren trong và phải tương thích với bulong. |
Bước ren | Phải khớp với ren ngoài để bảo đảm ăn ren đúng. |
Kiểu ren | Phân biệt ren phải và ren trái. |
Chiều cao | Ảnh hưởng đến chiều sâu ăn ren và không gian lắp. |
Kích thước khóa | Xác định cỡ cờ lê hoặc socket. |
Đường kính ngoài | Quan trọng khi khoảng không quanh mối ghép bị giới hạn. |
Vật liệu | Ảnh hưởng đến cơ tính và khả năng phù hợp với môi trường. |
Cấp tính chất/cấp bền | Quan trọng với mối ghép chịu tải. |
Tiêu chuẩn | Xác định hình học và quy cách của đai ốc. |
3.3. Chọn theo vật liệu, tiêu chuẩn và quy cách
Với Tán Lục Giác thép, cần xác định rõ cấp tính chất/cấp bền và xử lý bề mặt của từng mã. Mecsu hiện có các nhóm cấp bền 4, 8, 10 và 12 cùng nhiều hình thức xử lý bề mặt. Không nên lấy cấp bền của một mã để áp dụng cho toàn bộ dòng.
Đối với Inox, cần xác định đúng mác như 201, 304 hoặc 316. Trong đó, lựa chọn vật liệu phải dựa trên môi trường sử dụng và yêu cầu của thiết bị. Không nên xem tất cả đai ốc inox là có cùng cơ tính hoặc khả năng chống ăn mòn.
Về tiêu chuẩn, Mecsu đang sử dụng DIN 934 để phân loại Tán Lục Giác. Trong khi đó, tiêu chuẩn quốc tế hiện hành ISO 4032:2023 quy định đai ốc lục giác thường style 1 cho thép và thép không gỉ. Khi bản vẽ ghi cụ thể DIN hoặc ISO, cần giữ đúng quy cách yêu cầu.
Đối với các size nằm ngoài phạm vi thông thường của một tiêu chuẩn, hoặc khi yêu cầu vật liệu/cơ tính đặc biệt, phải kiểm tra tài liệu kỹ thuật của đúng model thay vì tự suy rộng từ bảng tiêu chuẩn.
3.4. Chọn theo thiết kế và khả năng làm việc
Tán Lục Giác tiêu chuẩn được sử dụng để tạo lực kẹp cùng bulong. Khi siết, lực kẹp được truyền qua các bề mặt của mối ghép; vì vậy, hiệu quả của đai ốc không chỉ phụ thuộc vào bản thân đai ốc mà còn phụ thuộc vào bulong, chi tiết được kẹp và điều kiện lắp.
Đối với mối ghép chịu tải, cần bảo đảm đai ốc có cơ tính phù hợp với bulong và yêu cầu thiết kế. Không nên dùng đai ốc có cấp tính chất thấp hơn rồi kỳ vọng bulong cấp cao sẽ làm toàn bộ mối ghép đạt khả năng chịu tải tương ứng.
Chiều sâu ăn ren là yếu tố đặc biệt quan trọng. Đai ốc phải có đủ chiều cao để phần ren được ăn khớp theo yêu cầu của thiết kế. Nếu phần ren ăn khớp không đủ, khả năng làm việc của mối ghép có thể bị giới hạn dù bulong và đai ốc có vật liệu phù hợp.
Đối với mối ghép có rung động, không nên mặc định Tán Lục Giác thường có khả năng chống tự tháo. Nếu thiết kế yêu cầu chống lỏng, có thể cần giải pháp khóa phù hợp như đai ốc khóa, keo ren hoặc cơ cấu khóa khác theo thiết kế. Không nên dùng Tán Lục Giác thường thay cho Tán Keo khi chức năng chống tự tháo là yêu cầu bắt buộc.
Với Tán Mỏng, cần đặc biệt cẩn trọng khi sử dụng trong mối ghép chịu tải. Chiều cao nhỏ hơn làm thay đổi lượng ren ăn khớp và khả năng làm việc, vì vậy không nên thay thế tùy ý cho đai ốc tiêu chuẩn.
Đối với Tán Ren Trái, hướng siết và hướng tác dụng của tải phải phù hợp với thiết kế. Đây là loại không thể thay thế trực tiếp cho tán ren phải chỉ vì cùng size. Mecsu hiện có riêng nhóm Tán Ren Trái trong category Tán Lục Giác.
3.5. Kiểm tra tương thích và đối chiếu đúng mã trước khi mua
Trước khi đặt mua cần đối chiếu size ren, bước ren, kiểu ren, chiều cao, kích thước khóa, vật liệu, cấp tính chất, xử lý bề mặt và tiêu chuẩn.
Nếu thay thế một tán đang sử dụng, không nên chỉ ghi “M8”. Cần xác định đó là tán tiêu chuẩn, tán mỏng, ren trái hay một cấu hình khác. Đồng thời phải kiểm tra bulong đi kèm có cùng bước ren và cùng hệ ren.
Nếu đang thay thế theo bản vẽ, cần đối chiếu đúng tiêu chuẩn. Đặc biệt với các thiết kế cũ sử dụng DIN 934, không nên tự đổi sang một quy cách ISO khác nếu chưa xác nhận hình học tương thích, vì tiêu chuẩn quốc tế hiện hành đã có phiên bản ISO 4032:2023.
3.6. Khi nào cần catalogue/datasheet và những lỗi cần tránh?
Nên kiểm tra catalogue hoặc datasheet khi có yêu cầu về cấp tính chất, mối ghép chịu tải, ren trái, tán mỏng, môi trường ăn mòn hoặc bản vẽ quy định tiêu chuẩn cụ thể.
Những lỗi phổ biến gồm chọn sai bước ren, nhầm ren trái với ren phải, dùng sai hệ mét/hệ inch, chọn tán mỏng thay cho tán tiêu chuẩn, ghép bulong và đai ốc khác quy cách hoặc bỏ qua cấp tính chất.
Một lỗi khác là đánh giá khả năng chịu lực của mối ghép chỉ dựa trên kích thước M8, M10 hoặc M12. Size ren chỉ là một phần của bài toán; khả năng làm việc còn phụ thuộc vật liệu, cơ tính, chiều sâu ăn ren, lực kẹp và điều kiện tải.
Nếu website chưa cung cấp đủ thông tin để xác định chính xác model hoặc tiêu chuẩn, cần kiểm tra catalogue/datasheet thay vì tự suy đoán.
Nhu cầu sử dụng → xác định hệ ren → chọn size và bước ren → xác định kiểu tán → kiểm tra chiều cao và kích thước khóa → chọn vật liệu/cấp tính chất → kiểm tra tiêu chuẩn → đối chiếu với bulong → đánh giá điều kiện làm việc → xác nhận đúng mã trước khi mua.

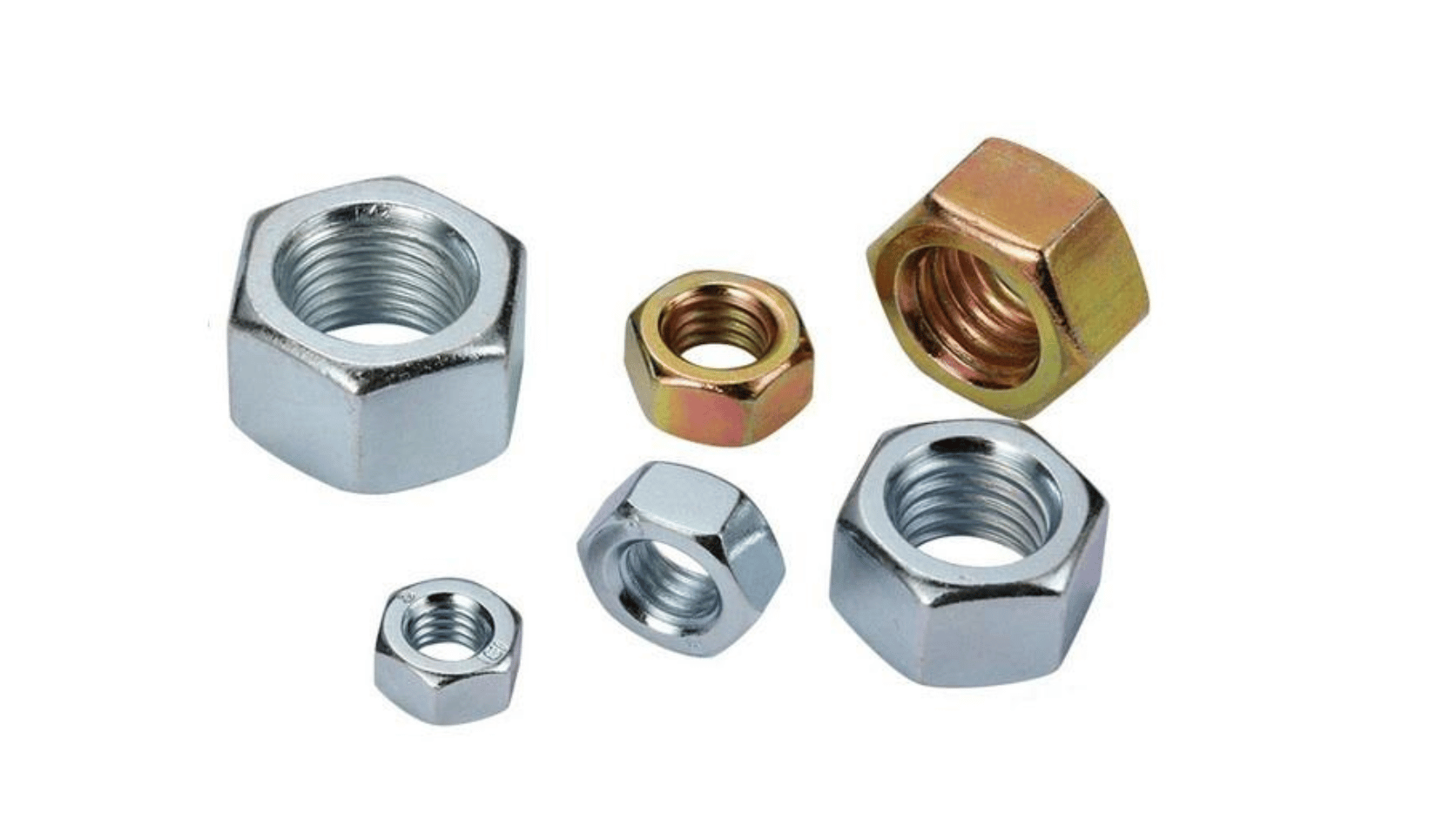

4. Hướng dẫn sử dụng & lắp đặt Tán Lục Giác
4.1. Kiểm tra trước khi lắp & sử dụng
Kiểm tra đúng size, bước ren, kiểu ren, vật liệu và tình trạng ren trong. Bulong và đai ốc phải cùng hệ ren và tương thích về bước ren.
4.2. Chuẩn bị
Chuẩn bị cờ lê hoặc socket đúng với kích thước khóa của đai ốc. Làm sạch ren và bề mặt tiếp xúc nếu cần, đồng thời căn chỉnh các chi tiết trước khi siết.
4.3. Lắp đặt & sử dụng
Đưa đai ốc vào phần ren của bulong và vặn mồi bằng tay để xác nhận ren ăn đúng. Sau đó dùng dụng cụ phù hợp để siết theo yêu cầu của mối ghép. Nếu đai ốc bị kẹt ngay từ đầu, cần dừng lại kiểm tra bước ren thay vì cố siết.
4.4. Kiểm tra sau khi lắp
Kiểm tra đai ốc đã nằm đúng vị trí, mối ghép ổn định và không có dấu hiệu lệch ren. Với mối ghép chịu tải hoặc rung động, cần kiểm tra theo yêu cầu kỹ thuật của thiết bị.

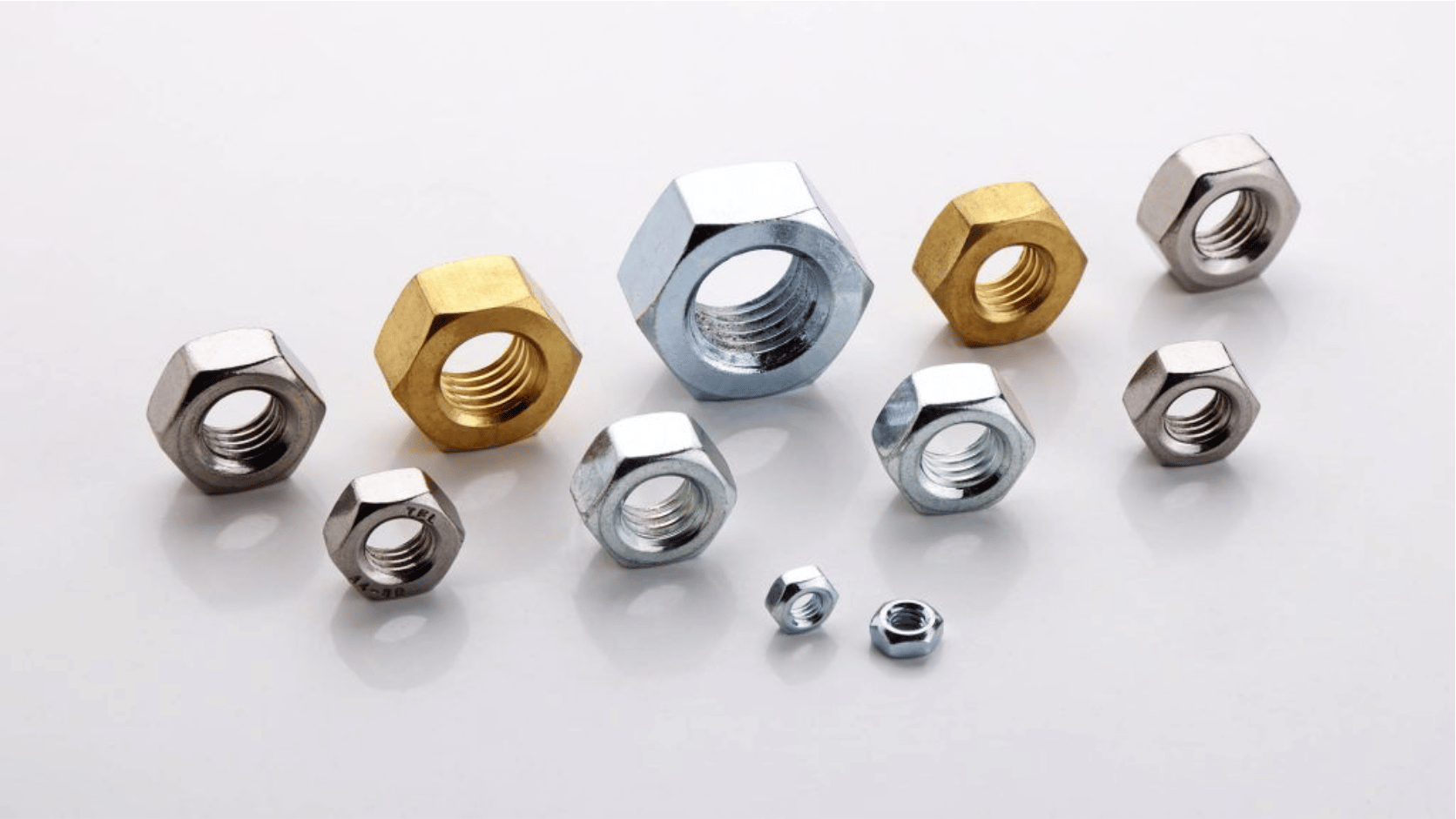

5. Những lỗi thường gặp khi sử dụng Tán Lục Giác
- Lệch bước ren: Ép siết đai ốc ren mịn vào bulong ren thô (hoặc ngược lại) gây cháy ren, kẹt chết mối ghép.
- Bất đồng bộ cấp bền: Dùng đai ốc cấp bền thấp (Class 4) cho bulong cấp bền cao (8.8, 10.9) dẫn đến tuột ren đai ốc khi chịu tải.
- Tròn góc sáu cạnh: Dùng sai cỡ cờ lê hoặc siết lực quá trớn làm biến dạng đầu đai ốc.
- Tự tháo do rung động: Dùng tán thường cho các chi tiết chuyển động quay/rung lắc mà không kết hợp thêm đệm vênh, đai ốc khóa hoặc keo khóa ren (Threadlocker).
6. Tán Lục Giác DIN 934 có thể thay trực tiếp bằng ISO 4032 không?
Không nên mặc định là có thể thay trực tiếp trong mọi trường hợp. DIN 934 là quy cách mà Mecsu đang sử dụng để phân loại Tán Lục Giác, trong khi ISO 4032:2023 là tiêu chuẩn quốc tế hiện hành cho đai ốc lục giác thường style 1. Khi thay thế trong một thiết kế cụ thể, cần đối chiếu kích thước, cấp tính chất, vật liệu và yêu cầu của bản vẽ thay vì chỉ nhìn tên tiêu chuẩn. ISO 4032:2023 hiện quy định đai ốc thép và thép không gỉ với ren thô M5–M39, cấp sản phẩm A và B.
