Vít Trí Đuôi Nhọn (Cone Point Set Screw): Phương Pháp Cố Định Chi Tiết Hiệu Quả Nhất Trong Cơ Khí

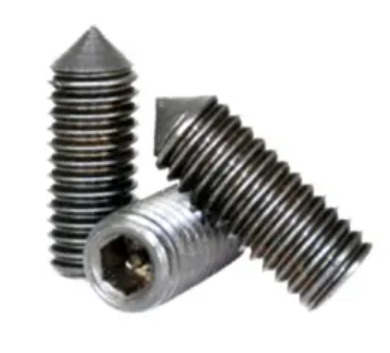

Vít Trí Đuôi Nhọn (Cone Point Set Screw) là gì?

Vít trí đuôi nhọn (Cone Point Set Screw), hay còn gọi là vít định vị đầu nhọn, vít trí nhọn,... là vít không có đầu, ren suốt cả thân với phần đuôi là đầu nhọn hình nón. Với thiết kế này, vít trí đuôi nhọn giúp bám vào bề mặt tốt hơn, giữ chi tiết cần định vị chặt chẽ hơn bằng cách in hoặc tạo lõm trên bề mặt vật liệu. Vít trí đuôi nhọn được chế tạo từ nhiều vật liệu như thép hợp kim cấp bền 10.9 hoặc thép không gỉ,.. và được sản xuất hàng loạt theo tiêu chuẩn như DIN 914, ISO 4027. Vít trí được chế tạo theo tiêu chuẩn DIN 914 và được làm từ thép cấp bền 10.9 Chính vì nhỏ gọn và tiện lợi, vít trí đuôi nhọn được sử dụng rộng rãi trong ngành cơ khí chính xác, giúp cố định chắc chắn, định vị chính xác chi tiết quan trọng như puly, nhông xích,...

Thép cấp bền 10.9 có nghĩa là gì?

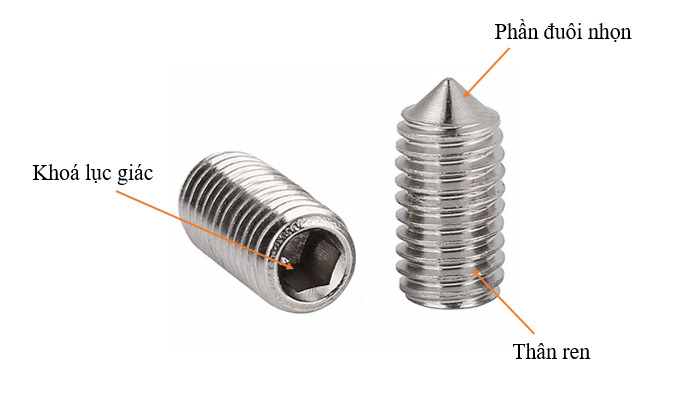

Cấu tạo chung

Các bộ phận chính

Vít trí đuôi nhọn bao gồm 3 bộ phận chính với các công dụng

• Phần khoá lục giác: nằm bên trong thân vít, dùng để siết chặt vít trí dễ dàng bằng dụng cụ vặn lục giác.
• Phần thân ren: phần trụ tròn được tiện ren toàn bộ để ăn khớp với lỗ ren trên chi tiết cần cố định, là ren hệ mét (M3 - M16) hoặc ren hệ inch tuỳ thuộc vào mục đích sử dụng.
• Phần đuôi nhọn: Nằm ở cuối cùng của vít trí, có đuôi nhọn hình nón để có thể in dấu hoặc tạo vết lõm để tăng ổn định, cố định chặt chẽ chi tiết.

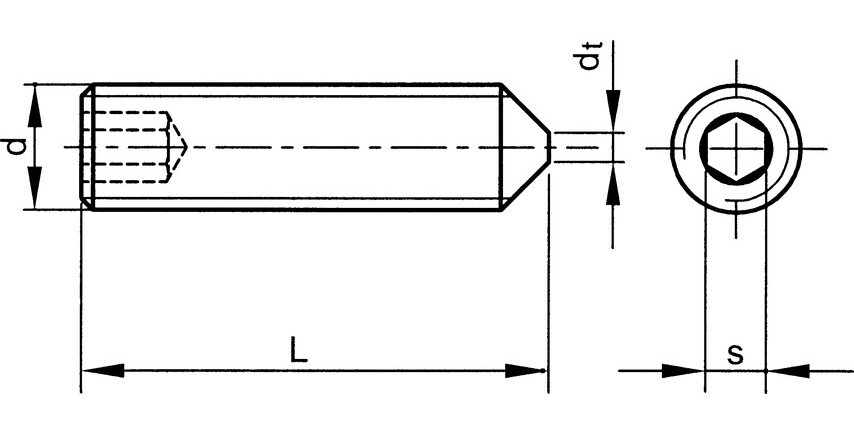

Bản vẽ kỹ thuật

Bản vẽ kỹ thuật của vít trí đuôi nhọn cho biết đầy đủ kích thước như chiều dài vít, đường kính ren, chiều sâu khoá lục giác

Vật liệu

Vít trí đuôi nhọn thường được chế tạo từ thép cacbon cụ thể là thép cấp bền 10.9 hoặc thép không gỉ để phù hợp với mục đích sử dụng và mong muốn của khách hàng.

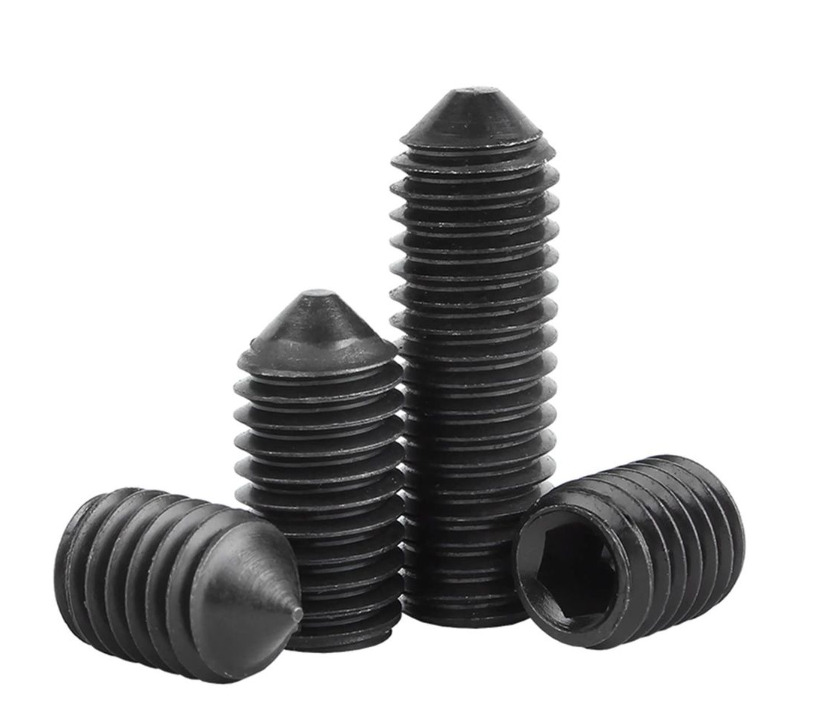

Thép hợp kim

• Là loại thép cacbon chứa các nguyên tố như crom, niken,... để tăng độ chịu tải và được chia thành các cấp độ bền (8.8, 10,9, 12.9). Vít trí đuôi nhọn được chế tạo từ thép cấp 10.9 chịu được tải lớn nên được sử dụng nhiều các máy móc thiết bị công nghiệp. Tuy nhiên, bề mặt thường phải được xử lý bằng nhiệt luyện, mạ kẽm hoặc mạ điện để khắc phục nhược điểm chống ăn mòn, gỉ sét thấp.
• Giá thành của vít trí làm từ thép 10.9 thấp hơn so với làm từ thép không gỉ

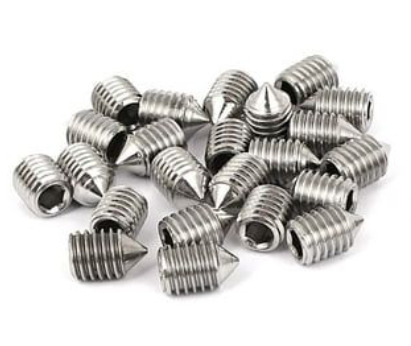

Thép không gỉ

• Với tính chất chống ăn mòn, chống gỉ sét tốt nên vật liệu này được chọn để chế tạo vít cấy đuôi nhọn sử dụng trong môi trường làm việc có độ ẩm cao hoặc hóa chất.
• Giá thành sẽ cao hơn so với vít trí thép cacbon thông thường. Vít trí làm từ thép không gỉ có thể chịu được tải trọng trung bình, chịu nhiệt tốt và độ bền cao, thường được dùng trong ngành thực phẩm, y tế do yêu cầu về an toàn vệ sinh.

Dưới đây là bảng so sánh vật liệu dùng để chế tạo vít trí đuôi nhọn

Thông số kỹ thuật của Vít Trí Đuôi Nhọn đang có mặt tại cửa hàng của Mecsu

Ưu, nhược điểm

Ưu điểm

• Tạo độ bám chắc và độ ổn định cho chi tiết vì phần đuôi nhọn tạo vết lõm trên bề mặt tạo ra lực giữ chặt chẽ, hạn chế chi tiết dịch chuyển do lỏng lẻo hoặc không có phương pháp định vị.
• Dễ dàng tháo lắp và tiết kiệm thời gian bảo trì bảo dưỡng.
• Tạo thẩm mỹ cho bề mặt thiết bị bởi thiết kế đầu lục giác chìm.

Nhược điểm

• Làm trầy xước, hỏng bề mặt lắp vít trí do đầu nhọn tạo vết lõm trên trục
• Điều chỉnh khó sau khi lắp đặt vì vít sẽ cố định do siết chặt
• Chi phí cao so với các loại vít trí khác.

Ứng dụng

• Trong cơ khí chế tạo:

Vít trí đầu nhọn giúp cố định, định vị chính xác vị trí của các chi tiết máy quan trọng như bánh răng, puly, nhông xích,... tránh dịch chuyển khi máy hoạt động

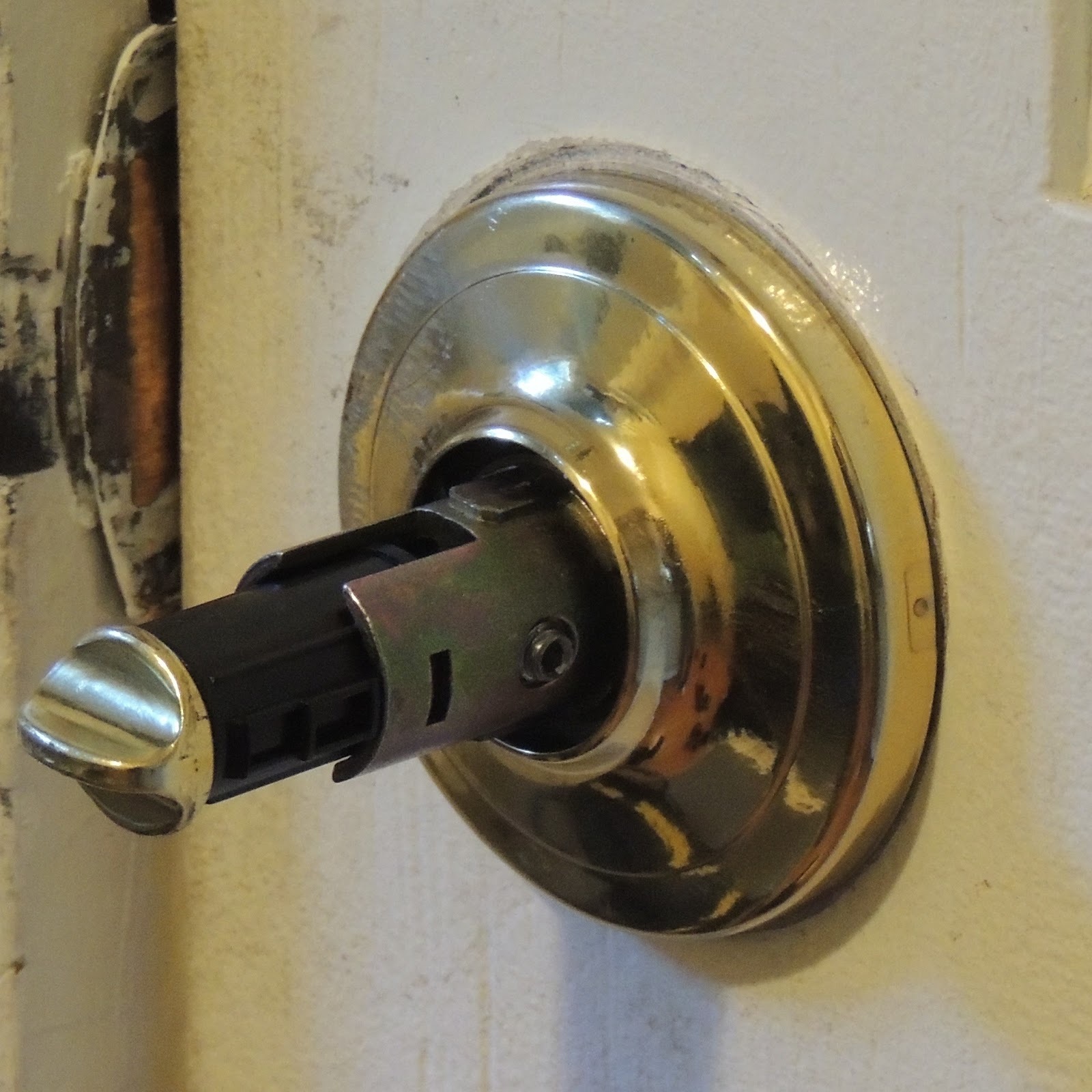

• Trong nội thất: Vít trí đuôi nhọn được sử dụng bên trong cấu tạo của tay nắm cửa để giữ lấy phần tay nắm.

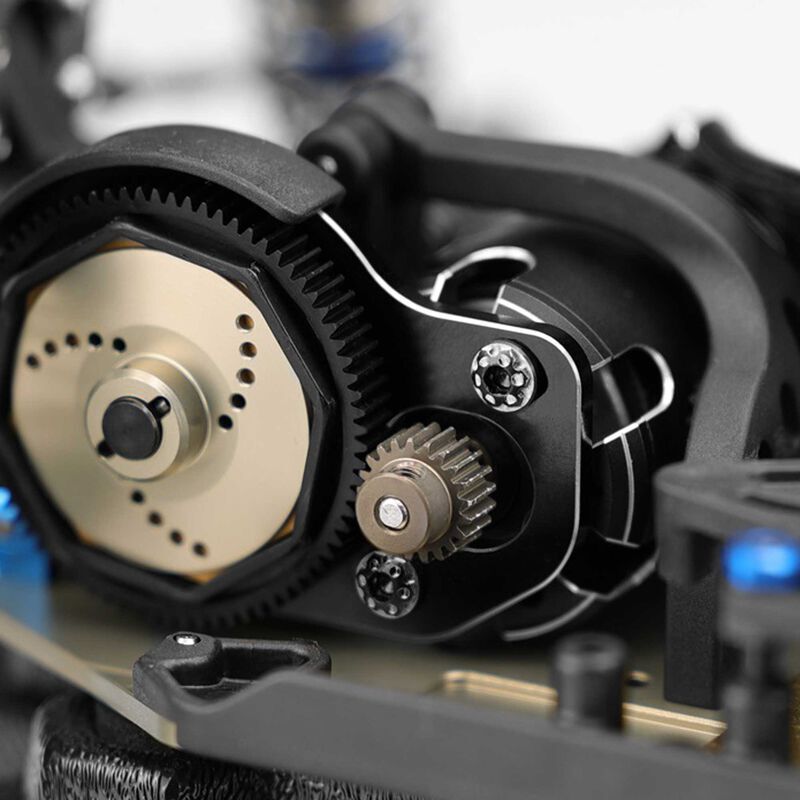

• Trong ô tô: Tương tự với ngành cơ khí, vít trí đuôi nhọn trong ô tô được dùng trong việc lắp ráp và giữ cố định các chi tiết như bánh răng nằm trong các linh kiện, hộp số của ô tô.

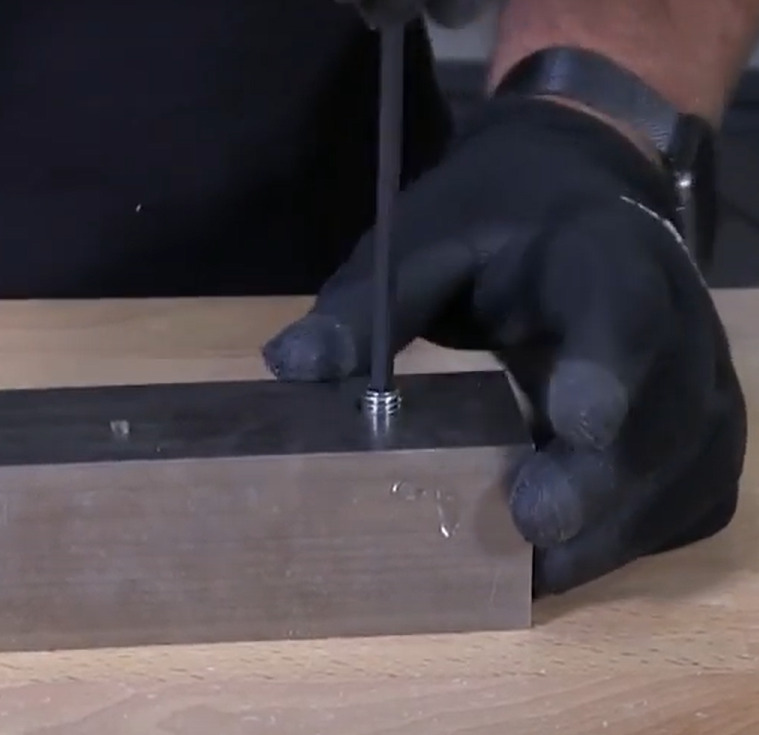

Hướng dẫn lắp đặt và sử dụng

Cách lắp đặt bulong vai - bulong dẫn hướng như sau:

• Bước 1: Chuẩn bị dụng cụ chuyên dùng như vặn lục giác,...

Đo đường kính lỗ ren trên chi tiết cần định vị. Ta có thể khoan và taro ren nếu chưa có lỗ ren

• Bước 2: Lắp đặt vít trí

Đặt vít trí vào lỗ ren và vặn bằng tay cho đến khi ren ăn khớp với lỗ. Mục đích vặn bằng tay để tránh hiện tượng chéo ren

Sau đó, sử dụng vặn lục giác để thực hiện siết chặt để vít bám chặt vào chi tiết.

• Bước 3: Kiểm tra và điều chỉnh

Thực hiện việc điều chỉnh vị trí, nếu có xê dịch chi tiết, cần siết chặt lại vít. Đảm bảo chi tiết không bị lỏng lẻo khi vận hành.

Lưu ý khi sử dụng

• Kiểm tra và làm sạch phần ren, lỗ ren để tránh dị vật làm hư hỏng ren.
• Không siết quá chặt để tránh hiện tượng gãy ren.

✅Đặt Ngay Tại Mecsu - Hàng Có Sẵn, Giao Siêu Tốc!

Xem thêm:

• Tại sao lại sử dụng vít trí đuôi nhọn thay vì vít trí đuôi bằng, đầu lõm?
• Cách nhận biết và lựa chọn vít trí đầu nhọn chất lượng tốt.
• So sánh ưu nhược điểm của các loại vít trí.
• Tầm quan trọng của vít trí đuôi nhọn trong các ngành công nghiệp.
• Hướng dẫn đầy đủ các cách chọn, lắp đặt và bảo trì vít trí đuôi nhọn.

FAQ về vít trí đuôi nhọn

1. Mục đích sử dụng của vít trí đuôi nhọn

Như bạn đã biết, việc định vị chính xác chi tiết trong cơ khí rất quan trọng để hệ thống có thể vận hành một cách trơn tru. Và vít trí đuôi nhọn đảm nhiệm vai trò định vị đó, đầu nhọn của vít trí sẽ bám chắc vào bề mặt lắp đặt chi tiết, ngăn xê dịch chi tiết trong hệ thống.

2. Vít trí đuôi nhọn khác gì so với vít thông thường?

Vít thông thường là loại vít dùng với mục đích chính là chịu tải, nhưng riêng vít trí sẽ thực hiện nhiệm vụ định vị và ít chịu tải. Hơn nữa, vít thông thường sẽ siết chặt hai chi tiết lại với nhau nhưng vít trí sẽ nằm chìm bên trong chi tiết và chỉ in dấu trên bề mặt lắp đặt chi tiết.

3. Nhận biết vít trí có bị lỏng sau khi lắp đặt

Sau khi lắp đặt vít trí đuôi nhọn, bạn có thể lắc nhẹ chi tiết, nếu chi tiết có xê dịch hoặc xoay trượt trên bề mặt lắp đặt tức là bạn chưa siết đủ lực để vít trí có thể tạo lực giữ chi tiết lại.

4. Vít trí đuôi nhọn có bị lỏng sau một khoảng thời gian vận hành máy hay không?

Đương nhiên là có, vì đặc tính tự tháo của mối ghép ren khi có rung động. Biện pháp khắc phục cho vấn đề này là sử dụng keo khoá ren để tăng bám cho ren, hoặc thực hiện bảo trì định kỳ.

5. Có thể sử dụng vít trí đuôi nhọn để định vị chi tiết từ vật liệu nhựa hay không?

Có thể, nhưng cần lưu ý khi sử dụng vít trí đầu nhọn cho vật liệu nhựa do đầu nhọn có thể gây nứt hoặc biến dạng vật liệu nhựa. Bạn có thể sử dụng loại vít đầu bằng vì phân bố lực tốt và đều hơn, giúp tránh được hư hỏng.

6. Vít trí đuôi nhọn có sử dụng được trong ngành thực phẩm hay không?

Câu trả lời là có nhưng bạn phải chọn vít trí đuôi nhọn làm từ thép không gỉ (inox 304, 316), không bị ăn mòn bởi độ ẩm cao và đáp ứng được tiêu chuẩn về an toàn vệ sinh thực phẩm.

7. Biện pháp để xử lý vít trí đuôi nhọn bị kẹt

Do lâu ngày, vít trí có thể bị gỉ sét làm cho vít bị kẹt, ta có thể thêm vào giọt dầu để bôi trơn và tháo. Nếu dầu không thể bôi trơn, ta có thể sử dụng nhiệt để tháo.

8. Vít trí đuôi nhọn có thể tái sử dụng hay không?

Đương nhiên là có nhưng với trường hợp ren chưa bị mòn hoặc bị hỏng sau khi tháo. Với vít trí đuôi nhọn làm từ thép cấp bền 10.9 có mạ kẽm, lớp mạ có thể bị bong tróc, làm cho vít nhanh chóng bị gỉ sét. Vít trí làm từ thép không gỉ sẽ có tuổi thọ cao hơn nhờ đặc tính chống gỉ tốt
