Tại sao cần lắp Van tiết lưu cho Xi lanh khí nén? Tác dụng không thể bỏ qua

Trong hệ thống khí nén, xi lanh là cơ cấu chấp hành trực tiếp tạo ra chuyển động. Tuy nhiên, nếu xi lanh hoạt động mà không có van tiết lưu kiểm soát tốc độ, chuyển động sẽ rất khó kiểm soát, dễ gây va đập mạnh, rung lắc và nhanh hư hỏng thiết bị. Chính vì vậy, van tiết lưu gần như là linh kiện bắt buộc khi sử dụng xi lanh khí nén trong thực tế.

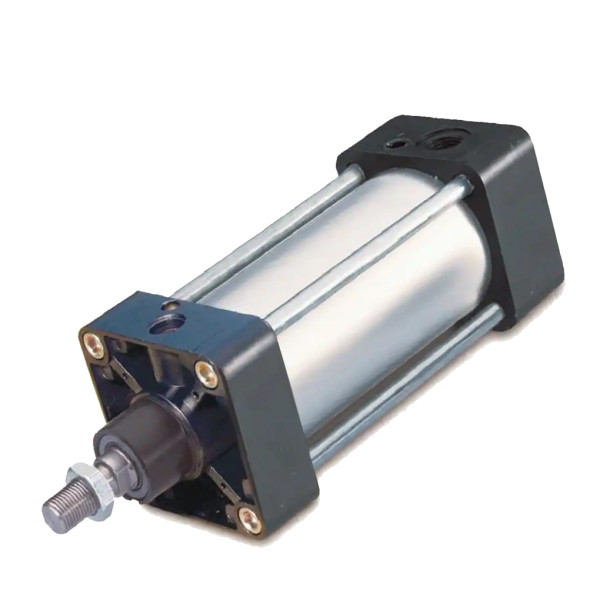

Xi lanh khí nén là gì?

Xi lanh khí nén là thiết bị chuyển đổi năng lượng của khí nén thành chuyển động cơ học dạng tịnh tiến thông qua piston bên trong xi lanh. Khi khí nén được cấp vào, piston sẽ di chuyển, tạo ra các chuyển động như đẩy, kéo, nâng, hạ hoặc kẹp sản phẩm theo yêu cầu của hệ thống.

Trong hệ thống khí nén, xi lanh đóng vai trò là bộ phận trực tiếp sinh công, ảnh hưởng trực tiếp đến tốc độ làm việc, độ ổn định và độ chính xác của toàn bộ quá trình vận hành. Nhờ khả năng làm việc lặp lại, phản hồi nhanh và kết cấu đơn giản, xi lanh khí nén được sử dụng rộng rãi trong:

• Máy tự động hóa
• Dây chuyền sản xuất
• Robot khí nén
• Các thiết bị công nghiệp cần chuyển động liên tục và ổn định

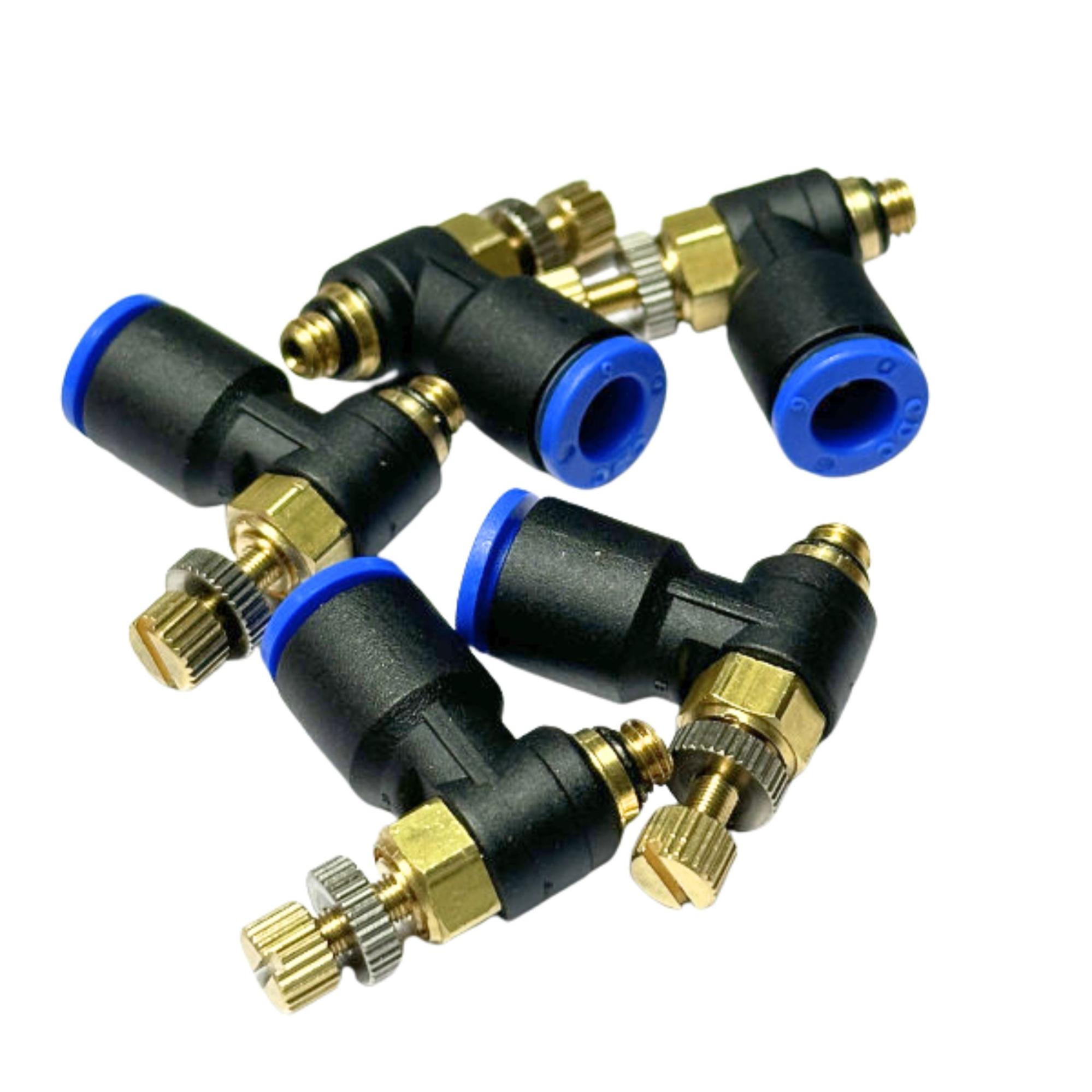

Van tiết lưu khí nén là gì?

Van tiết lưu khí nén là thiết bị dùng để điều chỉnh lưu lượng khí nén đi vào hoặc thoát ra khỏi xi lanh, từ đó kiểm soát tốc độ chuyển động của piston. Lưu ý: Van tiết lưu không có chức năng thay đổi áp suất nguồn, mà chỉ giới hạn lượng khí đi qua trong một khoảng thời gian nhất định.

Thông qua việc vặn núm điều chỉnh, người vận hành có thể dễ dàng tăng hoặc giảm tốc độ chuyển động của xi lanh sao cho phù hợp với từng công đoạn sản xuất, tránh hiện tượng chạy quá nhanh hoặc va đập cơ khí.



Mối liên hệ giữa xi lanh khí nén và van tiết lưu khí nén

Trong một hệ thống khí nén hoàn chỉnh, xi lanh và van tiết lưu luôn hoạt động song song và bổ trợ cho nhau.

• Xi lanh: Là bộ phận tạo ra chuyển động.
• Van tiết lưu: Là bộ phận kiểm soát tốc độ của chuyển động đó.

Nếu không có van tiết lưu, xi lanh thường sẽ chạy theo lưu lượng tối đa của nguồn khí, dẫn đến chuyển động quá nhanh, giật cục, gây mòn cơ khí và giảm tuổi thọ thiết bị. Vì vậy, có thể xem van tiết lưu như “bộ điều tốc” của xi lanh khí nén.



Tại sao cần lắp van tiết lưu cho xi lanh khí nén?

1. Kiểm soát tốc độ chuyển động của xi lanh

Tốc độ quá cao không chỉ làm sai lệch thời gian thao tác trong hệ thống tự động mà còn gây khó khăn khi cần tinh chỉnh chu trình làm việc. Van tiết lưu cho phép điều chỉnh chính xác lượng khí ra – vào xi lanh, từ đó kiểm soát tốc độ piston phù hợp với yêu cầu kỹ thuật.

2. Giảm va đập và rung lắc khi xi lanh hoạt động

Khi piston chạm vào cuối hành trình với tốc độ cao, lực va đập sinh ra rất lớn. Việc lắp van tiết lưu giúp piston giảm tốc dần trước khi chạm cuối hành trình, đóng vai trò như một bộ giảm chấn, hạn chế tối đa va đập cơ khí, nứt gãy khung máy.

3. Tăng độ ổn định và độ chính xác của hệ thống

Van tiết lưu giúp duy trì tốc độ chuyển động ổn định, hạn chế ảnh hưởng của tải trọng thay đổi hoặc dao động nhỏ của áp suất khí, đảm bảo hệ thống vận hành chính xác và đồng bộ.

4. Bảo vệ xi lanh và các linh kiện liên quan

Khi tốc độ được kiểm soát, piston, phớt làm kín và ty xi lanh sẽ ít bị mài mòn hơn. Điều này giúp kéo dài tuổi thọ và giảm chi phí bảo trì.

Tác dụng của van tiết lưu đối với xi lanh khí nén

Van tiết lưu đóng vai trò then chốt trong việc kiểm soát chuyển động của xi lanh. Nhờ tốc độ được kiểm soát hợp lý, chuyển động diễn ra êm, đều và không giật. Bên cạnh đó, việc điều tiết lưu lượng khí nén hợp lý còn giúp hạn chế lượng khí bị xả dư thừa, giúp tiết kiệm năng lượng cho nhà xưởng.

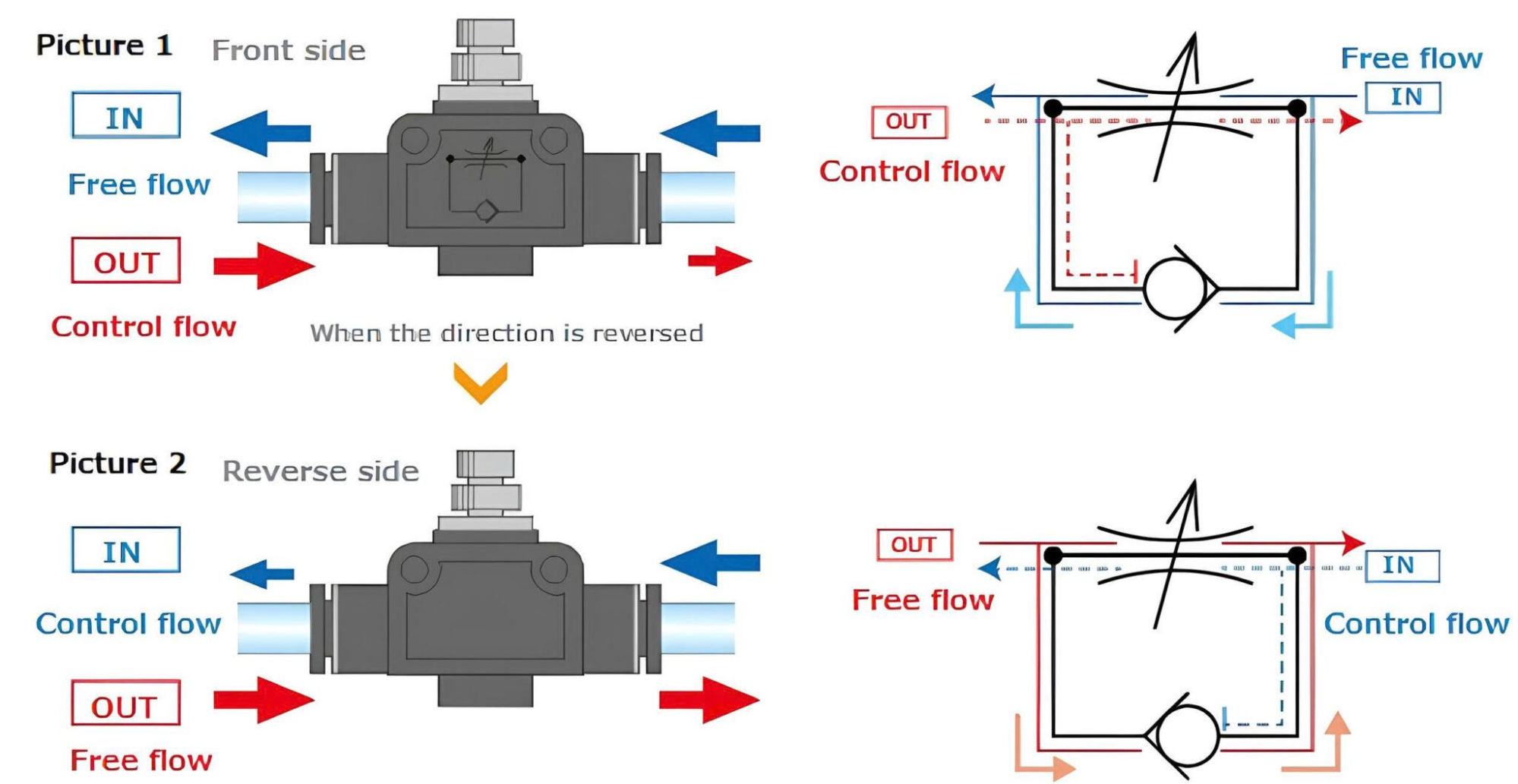

Nguyên lý lắp van tiết lưu cho xi lanh khí nén

Có hai nguyên lý lắp phổ biến là tiết lưu đầu vào (Meter-in) và tiết lưu đầu ra (Meter-out).

Lắp van tiết lưu đầu vào (Meter-in)

Van tiết lưu được đặt tại đường khí cấp vào. Tuy nhiên, phương pháp này không kiểm soát tốt chuyển động khi tải thay đổi (piston có thể bị giật). Cách lắp này chỉ phù hợp với xi lanh nhỏ, tải nhẹ và ít được sử dụng trong công nghiệp tiêu chuẩn.

Lắp van tiết lưu đầu ra (Meter-out) - KHUYÊN DÙNG

Đây là cách lắp phổ biến nhất. Khí nén cấp vào tự do nhưng bị hạn chế khi thoát ra ngoài. Nhờ việc kiểm soát lưu lượng khí xả, piston luôn bị “hãm” chuyển động, giúp xi lanh di chuyển êm, đều và rất ổn định ngay cả khi tải trọng thay đổi. Meter-out đặc biệt hiệu quả trong việc giảm va đập cuối hành trình.

Những lỗi thường gặp khi sử dụng van tiết lưu & cách khắc phục
