Phân biệt Ren R (PT), NPT và Ren M trong đầu nối khí nén: Đừng để mất tiền oan!

Trong hệ thống khí nén, đầu nối nhanh hay van, xy lanh có tốt tới đâu nhưng chọn sai loại ren thì hệ thống vẫn rò rỉ khí, hoạt động kém ổn định, thậm chí hư luôn cổng ren thiết bị.

Trong hệ thống khí nén, đầu nối nhanh hay van, xy lanh có tốt tới đâu nhưng chọn sai loại ren thì hệ thống vẫn rò rỉ khí, hoạt động kém ổn định, thậm chí hư luôn cổng ren thiết bị. Trên thực tế, rất nhiều người nhầm lẫn giữa ren R (PT), ren NPT và ren M, vì nhìn bề ngoài khá giống nhau nhưng tiêu chuẩn và nguyên lý làm kín hoàn toàn khác.

Ren trong đầu nối khí nén là gì? Vì sao lại quan trọng?

Ren trong đầu nối khí nén là phần ren cơ khí dùng để liên kết đầu nối với van, xilanh, bộ lọc, ống góp… trong hệ thống khí nén. Ngoài chức năng cố định cơ học, ren còn đóng vai trò làm kín, ngăn khí nén rò rỉ ra ngoài khi hệ thống làm việc dưới áp suất.

Chỉ cần sai loại ren, sai tiêu chuẩn hoặc lắp không đúng cách, hệ thống sẽ gặp các vấn đề như xì khí liên tục, tụt áp, máy nén phải chạy nhiều hơn, làm tăng chi phí điện và giảm tuổi thọ thiết bị.

Ren R (PT) là gì?

Ren R, còn được gọi là ren PT (Pipe Thread), là loại ren côn theo tiêu chuẩn JIS (Nhật Bản) và BSPT (Anh). Đặc điểm lớn nhất của ren R là đường kính ren nhỏ dần theo chiều dài ren, tạo hiệu ứng ép chặt khi siết.

Chính nhờ dạng ren côn này, ren R có khả năng tự làm kín khi vặn vào cổng ren tương thích, thường kết hợp thêm băng tan hoặc keo làm kín để tăng độ kín khí. Ren R là loại rất phổ biến trong hệ thống khí nén tại Việt Nam, Nhật Bản, Hàn Quốc và nhiều nước châu Á.

Ứng dụng của ren R thường thấy trong đầu nối nhanh khí nén, van khí, bộ FRL, xi lanh khí nén tiêu chuẩn châu Á.

Ren NPT là gì?

Ren NPT (National Pipe Thread) là ren côn theo tiêu chuẩn Mỹ. Về hình dạng, ren NPT cũng là ren côn giống ren R, nhưng góc ren và bước ren hoàn toàn khác.

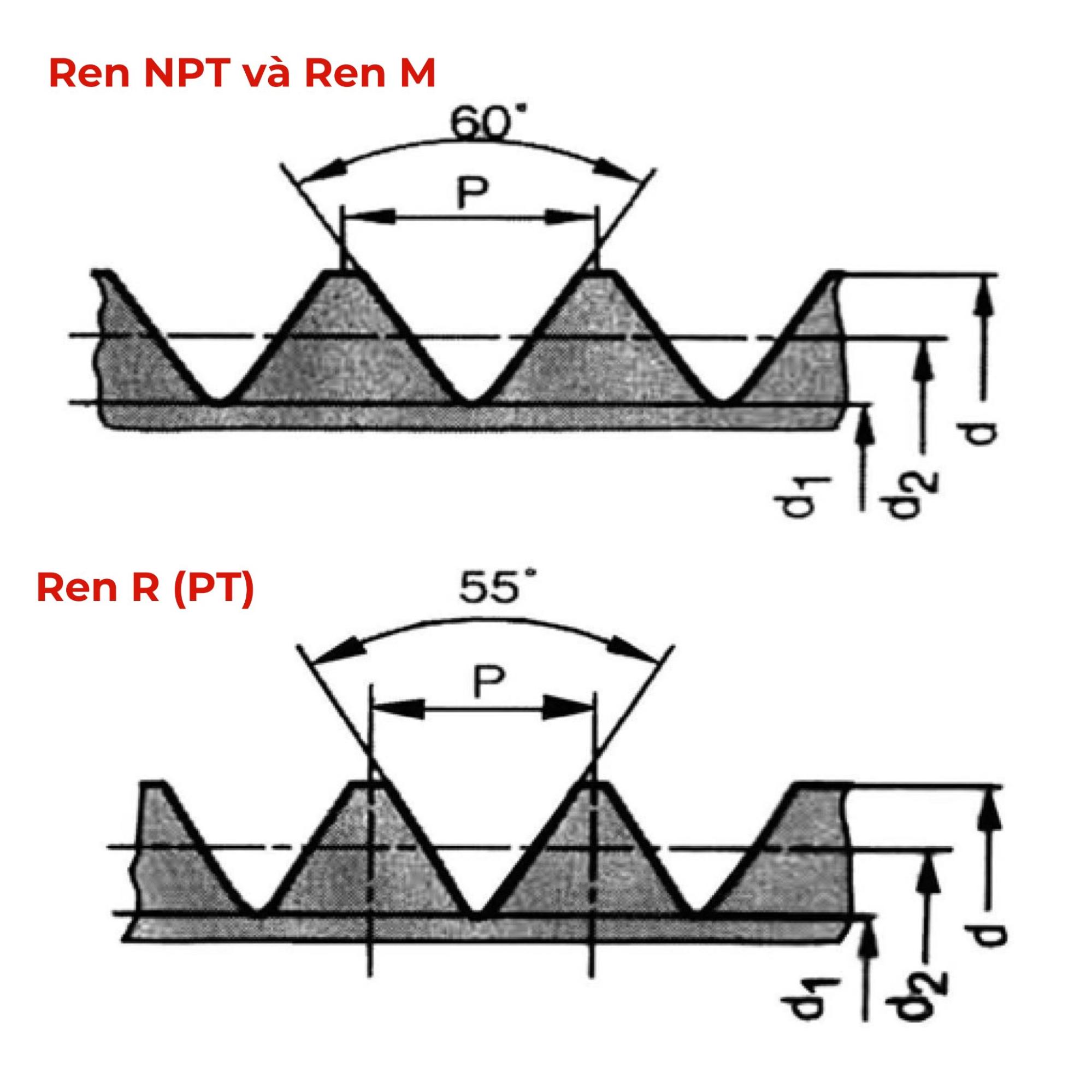

Cụ thể, ren NPT có góc ren 60°, trong khi ren R (PT/BSPT) có góc ren 55°. Chính sự khác biệt này khiến hai loại ren không thể thay thế lẫn nhau, dù nhìn bằng mắt thường khá giống.

Ren NPT chủ yếu được sử dụng trong các thiết bị, máy móc có xuất xứ từ Mỹ hoặc Bắc Mỹ. Khi lắp đặt, ren NPT cũng cần băng tan hoặc keo làm kín để đảm bảo độ kín khí.

Ren M (ren hệ mét) là gì?

Ren M là ren thẳng hệ mét, thường dùng trong cơ khí chính xác. Không giống ren R hay NPT, ren M không có độ côn, đường kính ren giữ nguyên từ đầu đến cuối.

Ren M không tự làm kín bằng ren, mà phải kết hợp với gioăng cao su, O-ring hoặc long đền làm kín. Trong khí nén, ren M thường xuất hiện ở các đầu nối gắn mặt bích, cổng ren có gioăng, hoặc một số dòng xi lanh – van thiết kế đặc biệt.

Ưu điểm của ren M là dễ tháo lắp, ít làm hư ren, nhưng nếu thiếu gioăng hoặc lắp sai, khả năng rò rỉ khí rất cao.

Phân biệt Ren R (PT), NPT và Ren M – nhìn là phải biết

Xét về hình dạng, ren R và ren NPT đều là ren côn, còn ren M là ren thẳng. Tuy nhiên, ren R và NPT khác nhau ở tiêu chuẩn góc ren và bước ren nên không thể vặn lẫn.

Về tiêu chuẩn kỹ thuật, ren R theo JIS/BSPT (Nhật – Anh), ren NPT theo ANSI (Mỹ), còn ren M theo ISO hệ mét.

Về khả năng làm kín, ren R và NPT làm kín bằng độ côn của ren kết hợp băng tan, trong khi ren M bắt buộc phải có gioăng hoặc bề mặt làm kín phụ.

Về khả năng thay thế, ren R không thể thay thế ren NPT, và cả hai không thể thay thế ren M nếu không có giải pháp chuyển đổi phù hợp.

Bảng so sánh Ren R (PT), Ren NPT và Ren M trong đầu nối khí nén

Những lỗi thường gặp khi chọn sai loại ren

Vặn nhầm ren NPT vào cổng ren R (PT)

Một lỗi rất phổ biến trong thực tế là vặn ren NPT vào cổng ren R (PT). Do hai loại ren này có hình dạng gần giống nhau, khi lắp ban đầu vẫn có cảm giác “vào được”, nhưng thực tế chỉ ăn vài vòng ren đầu. Khi tiếp tục siết chặt, các đỉnh ren sẽ ép lệch nhau, gây méo cổng ren, phá hủy bề mặt tiếp xúc.

Hậu quả thường gặp là hệ thống bị rò rỉ khí nén, không thể làm kín dù đã quấn nhiều băng tan. Nghiêm trọng hơn, cổng ren của van hoặc xi lanh có thể bị hư hoàn toàn, buộc phải thay mới cả thiết bị, gây tốn chi phí và thời gian sửa chữa.

Sử dụng ren M nhưng không lắp gioăng làm kín

Một lỗi khác cũng rất hay gặp là dùng ren hệ mét (ren M) nhưng không lắp gioăng làm kín. Khác với ren côn, ren M là ren thẳng, không có khả năng tự làm kín. Vì vậy, dù có siết chặt đến đâu, khí nén vẫn có thể xì ra tại bề mặt tiếp xúc.

Nhiều người cố gắng khắc phục bằng cách siết mạnh hơn để “chống xì”, nhưng cách này không những không hiệu quả mà còn làm tuôn ren, biến dạng mặt tựa hoặc nứt thân đầu nối. Giải pháp đúng là luôn lắp gioăng cao su hoặc long đền làm kín chuyên dụng khi sử dụng ren M.

Cách chọn đúng loại ren cho đầu nối khí nén

Việc chọn đúng loại ren cho đầu nối khí nén là yếu tố then chốt giúp hệ thống vận hành ổn định, kín khí và bền lâu. Nếu chọn sai tiêu chuẩn ren hoặc lắp đặt không đúng kỹ thuật, hệ thống rất dễ gặp tình trạng rò rỉ khí, tụt áp, làm việc không ổn định và thậm chí hư hỏng cổng ren của thiết bị.

Để tránh những lỗi này, cần thực hiện đầy đủ các bước sau.

1. Xác định chính xác tiêu chuẩn ren của thiết bị

Trước tiên, cần xác định thiết bị đang sử dụng tiêu chuẩn ren nào, ví dụ như ren R (PT), NPT hay ren M. Đây là bước quan trọng nhất, tuyệt đối không nên đoán theo cảm tính hoặc ước chừng bằng mắt.

Các cách xác định chính xác gồm:

• Kiểm tra catalogue hoặc datasheet do nhà sản xuất cung cấp.



• Quan sát ký hiệu được khắc trực tiếp trên thân van, xy lanh, bộ lọc hoặc đầu nối.



• Liên hệ nhà cung cấp hoặc bộ phận kỹ thuật để được xác nhận.



Cần lưu ý rằng ren R (PT) và ren NPT có hình dạng khá giống nhau nhưng khác tiêu chuẩn và góc ren. Việc lắp lẫn hai loại ren này có thể gây rò rỉ khí hoặc làm hỏng cổng ren sau một thời gian sử dụng.

2. Chọn đầu nối đúng tiêu chuẩn, đúng kích thước và đúng kiểu ren

Khi thay thế hoặc lắp mới đầu nối khí nén, cần đảm bảo đồng thời ba yếu tố: tiêu chuẩn ren, kích thước ren và kiểu ren.

Thứ nhất, đầu nối phải đúng tiêu chuẩn ren với thiết bị đang sử dụng. Ren R (PT) chỉ nên lắp với cổng ren R (PT), ren NPT dùng cho NPT và ren M dùng cho ren hệ mét. Không nên lắp chéo các tiêu chuẩn ren dù kích thước có vẻ tương đồng.

Thứ hai, cần chọn đúng kích thước danh nghĩa của ren. Với ren inch thường gặp các cỡ như 1/8, 1/4, 3/8, 1/2 inch; với ren hệ mét là M5, M6, M8, M10, M12. Việc chọn sai kích thước có thể khiến ren không ăn khớp hoàn toàn, dễ tuôn ren hoặc không kín khí.

Thứ ba, cần phân biệt rõ kiểu ren là ren côn hay ren thẳng. Ren côn như R (PT) và NPT làm kín nhờ độ côn của ren, trong khi ren M là ren thẳng và làm kín nhờ gioăng cao su.

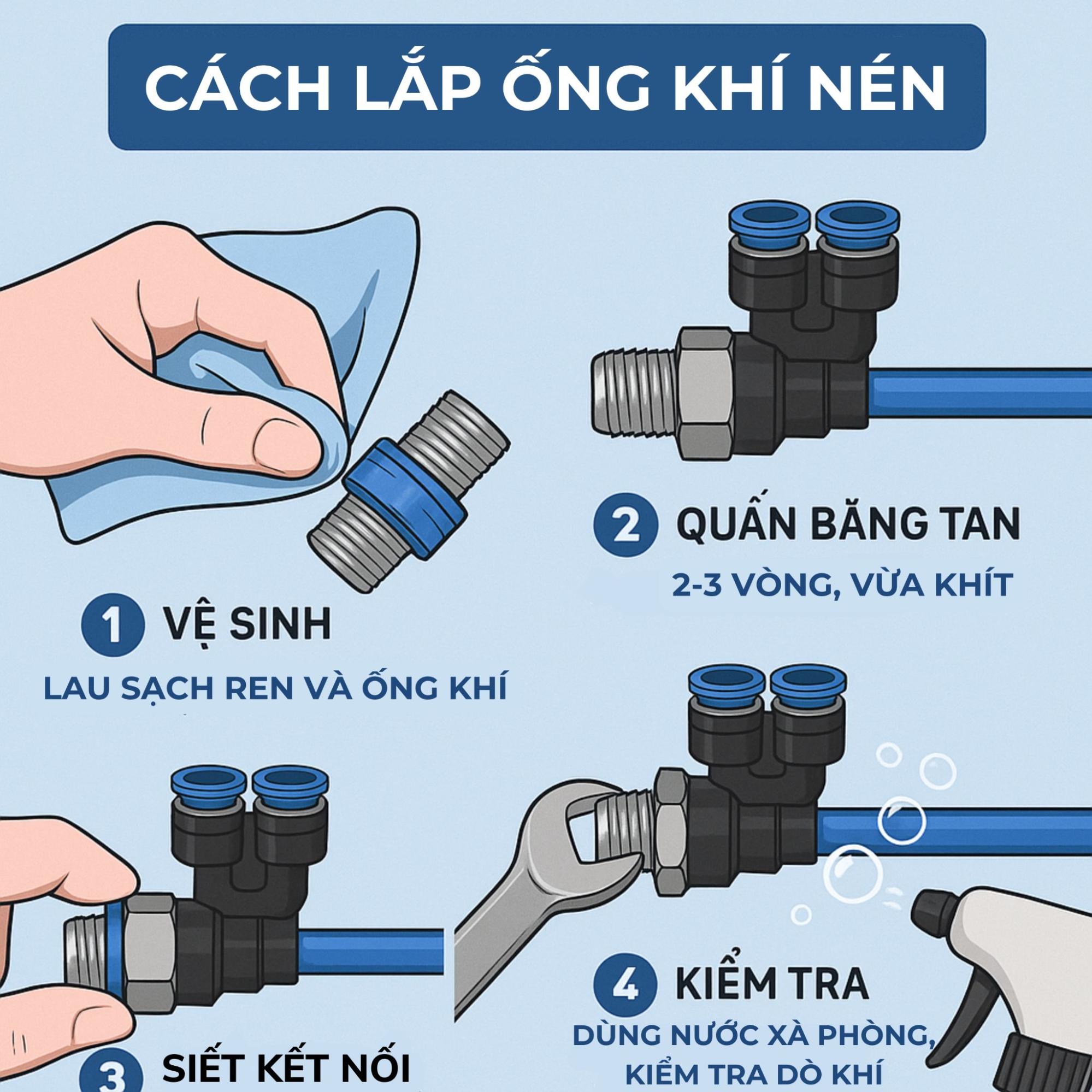

3. Lắp đặt đúng kỹ thuật theo từng loại ren

Với ren côn (R/PT, NPT), khi lắp đặt cần sử dụng băng tan hoặc keo làm kín chuyên dụng cho khí nén. Băng tan phải được quấn đúng chiều ren và với độ dày vừa đủ để đảm bảo kín khí mà không làm nứt thân thiết bị. Khi siết, chỉ nên siết vừa tay, tránh dùng lực quá lớn gây hư hỏng cổng ren.

Với ren M (ren thẳng), không sử dụng băng tan. Yếu tố quyết định độ kín khí nằm ở gioăng cao su. Trước khi lắp, cần kiểm tra gioăng có đầy đủ hay không, có bị nứt, chai cứng hoặc lắp lệch vị trí không. Gioăng hỏng hoặc thiếu gioăng là nguyên nhân phổ biến gây rò rỉ khí ở ren M.

4. Tránh lắp đặt theo thói quen hoặc tiện tay

Một sai lầm phổ biến trong thực tế là cho rằng “vặn vào được thì dùng được”. Cách làm này có thể khiến hệ thống hoạt động tạm thời nhưng tiềm ẩn nhiều rủi ro như rò rỉ khí âm thầm, giảm hiệu suất làm việc và hư hỏng cổng ren thiết bị.

Nguyên tắc quan trọng khi chọn và lắp ren cho đầu nối khí nén là: nếu chưa chắc chắn về tiêu chuẩn ren, cần dừng lại để kiểm tra hoặc hỏi ý kiến kỹ thuật trước khi lắp đặt. Điều này giúp tránh mất chi phí sửa chữa và thay thế về sau.

Mua đầu nối khí nén đúng chuẩn ren ở đâu?

Để tránh mất tiền oan do chọn sai ren, nên mua đầu nối khí nén tại các đơn vị cung cấp uy tín, có ghi rõ loại ren R, NPT hay M, kích thước ren và tiêu chuẩn kỹ thuật. Hàng chính hãng sẽ giúp việc lắp đặt dễ dàng, kín khí và an toàn lâu dài cho hệ thống.
