Ống khí nén là gì?

Ống khí nén là một loại ống được sử dụng để dẫn khí nén từ nguồn cấp đến các thiết bị sử dụng khí nén như máy nén khí, súng vặn vít, súng xịt hơi, van điều khiển khí nén và các thiết bị khác. Ống khí nén có thể được làm từ nhiều chất liệu khác nhau như thép, nhựa, cao su, PU, PVC,... tùy thuộc vào yêu cầu về độ bền, độ linh hoạt và áp lực của hệ thống.

Ống khí nén có chức năng chuyển đổi và vận chuyển khí nén một cách hiệu quả và an toàn, giúp các thiết bị hoạt động thông qua áp lực khí nén. Ống khí nén cũng có thể co giãn nhẹ theo các chiều để tránh hiện tượng quá áp hoặc giảm áp trong hệ thống. Ống khí nén có hai dạng cơ bản là dạng xoắn và dạng thẳng, có nhiều kích thước và màu sắc khác nhau để phù hợp với từng ứng dụng cụ thể.

Có những loại dây hơi khí nén nào?

Dây hơi tiêu chuẩn

Đây là phụ kiện phổ biến còn hay được gọi là dây hơi thông thường và bạn có thể cuộn gọn lại để cất giữ. Loại dây dây hơi áp lực cao này được làm từ những chất liệu khác nhau như cao su, ni lông, PU, PVC và hỗn hợp của các chất liệu này. Để tăng khả năng chịu đựng, dây hơi thông thường còn được gia công bằng kim loại hoặc sợi polyester

Dây hơi lò xò hay dây xoắn

Thiết kế của mẫu dây này ở dạng xoắn vặn, có tính đàn hồi như lò xo nên có thể kéo dài và nếu không sử dụng dây sẽ tự động thu nhỏ lại.

Dây hơi tự rút

Mẫu dây hơi khí nén này thường được lắp đặt sẵn trong hộp cứng lò xo, với chức năng tự động có thể quấn dây vào hộp khi không sử dụng đến. Ưu điểm của loại dây hơi này là khi đã được thu gọn sẽ không gây chiếm diện tích. Sản phẩm phù hợp với những cửa hàng dịch vụ hay nhà xưởng cần sự ngăn nắp, gọn gàng cao.

Dây hơi được làm từ chất liệu PU là thích hợp nhất và cho khả năng bền cao. Đây là loại chất liệu được đánh giá là có khả năng dẻo dai và bền bỉ, rất chắc chắn cũng như không bị mài mòn hay hư hỏng theo thời gian. Dây hơi được làm từ chất liệu này khá nhẹ nên dễ dàng trong việc di chuyển và uốn cong để lắp đặt vào hệ thống máy.

Cách chọn ống khí nén phù hợp nhu cầu sử dụng

Để tận dụng tối đa các công cụ khí nén của bạn, việc chọn một ống mềm chất lượng là điều cần thiết để đảm bảo áp suất không khí ổn định.

Dưới đây là hướng dẫn nhanh chóng và dễ dàng về các yếu tố bạn nên xem xét để chọn ống dẫn khí phù hợp cho ứng dụng của mình.

Chiều dài ống

Khi chọn ống dẫn khí, phải luôn xem xét ứng dụng của mình và tổng khoảng cách giữa hệ thống máy nén và nơi bạn sẽ sử dụng công cụ khí cũng như mức độ di chuyển mà bạn sẽ cần.

Để giảm thiểu rủi ro giảm áp suất, bạn không bao giờ nên sử dụng ống mềm dài hơn mức cần thiết.

Ví dụ: một người thợ mộc làm việc tại cùng một chiếc ghế dài cả ngày sử dụng súng bắn đinh sẽ chỉ cần chiều dài ống nhỏ, trong khi một người thợ lắp lốp cần điều khiển các phương tiện lớn trong khi sử dụng cờ lê tác động sẽ cần chiều dài ống dài hơn.

Chúng tôi khuyên bạn nên sử dụng ống dẫn khí dài hơn thay vì dây nối dài với máy nén khí, vì điện áp giảm do sử dụng dây nối dài có thể khiến động cơ quá nóng, cuối cùng sẽ dẫn đến cháy động cơ máy nén khí.

Kích thước vòi

Thông số kỹ thuật của ống thường bao gồm cả đường kính ngoài (OD) và đường kính trong (ID) của ống. Tuy nhiên, kích thước ống đề cập đến đường kính trong của ống, chứ không phải đường kính ngoài của ống

Đường kính ngoài của ống sẽ phụ thuộc vào độ dày của ống và lớp gia cố, trong khi đường kính trong ống xác định khả năng chứa khí mà ống có thể mang theo.

Có nhiều loại kích thước đường kính ống dẫn hơi máy nén khí song phổ biến nhất hiện nay thì phải kể đến 4 loại:

• Ống hơi phi 6: là ống hơi có đường kính ngoài là 6mm.
• Dây hơi phi 8: là ống hơi có đường kính ngoài 8mm.
• Dây hơi khí nén phi 10: đường kính ngoài là 10mm
• Dây hơi khí nén phi 12: đường kính ngoài là 12mm.

Tùy vào cấu tạo máy cũng như nhu cầu sử dụng mà chúng ta lựa chọn những dây dẫn khí có kích thước khác nhau.

Áp suất làm việc tối đa

Điều này sẽ phụ thuộc vào áp suất tối đa liên quan đến nguồn cung cấp không khí. Áp suất làm việc tối đa của vòi phải bằng hoặc lớn hơn.

Thông số kỹ thuật của ống cũng có thể liệt kê áp suất nổ là áp suất tối đa trước khi ống bị vỡ. Hầu hết các ống mềm đều có hệ số an toàn 3:1, điều này có nghĩa là nếu ống mềm được định mức ở áp suất làm việc 21 bar / 300 psi, thì áp suất nổ sẽ là 63 bar / 900 psi. Không nên sử dụng áp suất nổ như một dấu hiệu cho thấy ống có thể được sử dụng trên áp suất làm việc tối đa, áp suất nổ chỉ dành cho mục đích thử nghiệm sản xuất.

Vật liệu ống

Vật liệu của ống sẽ ảnh hưởng đến tính linh hoạt, trọng lượng, tuổi thọ và hiệu suất, do đó bạn cũng cần đảm bảo rằng vật liệu phù hợp với ứng dụng của mình...

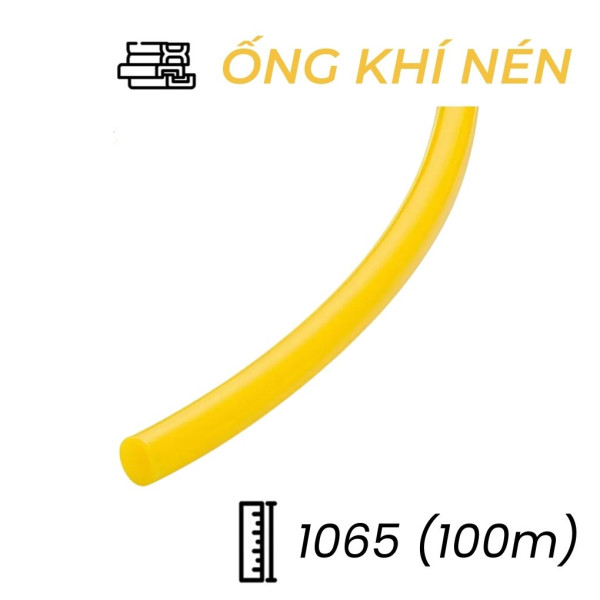

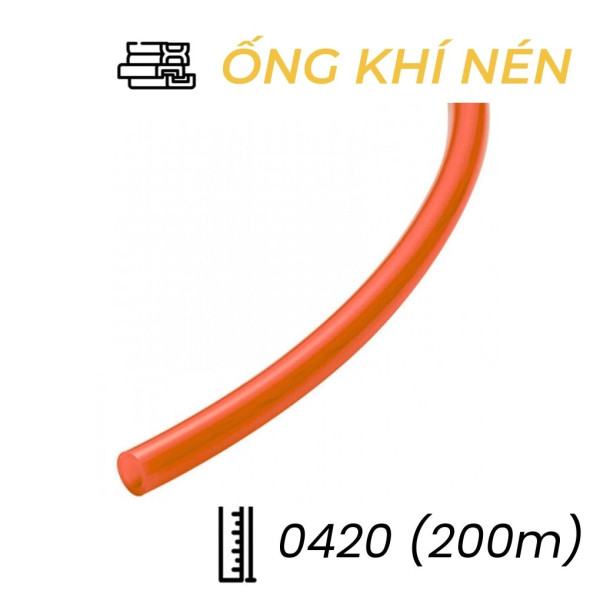

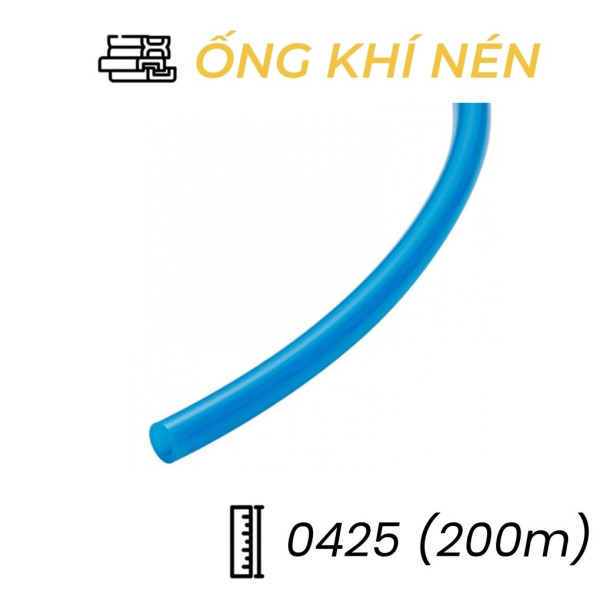

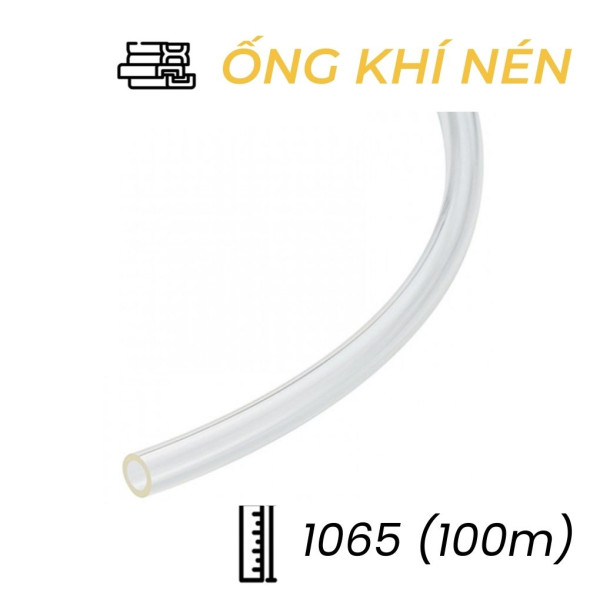

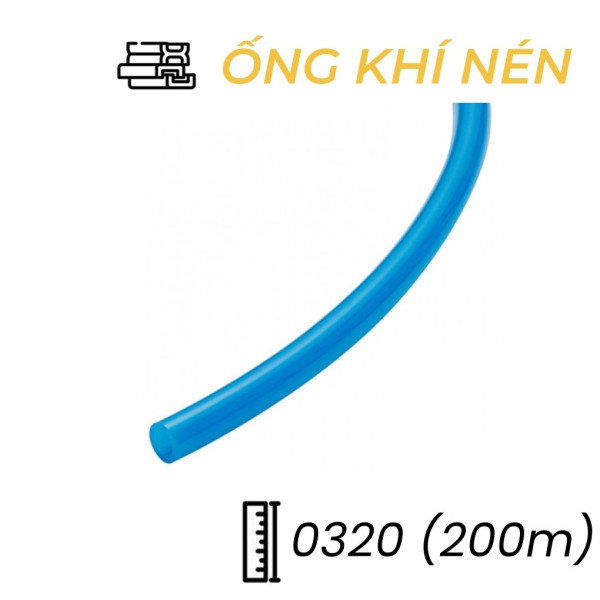

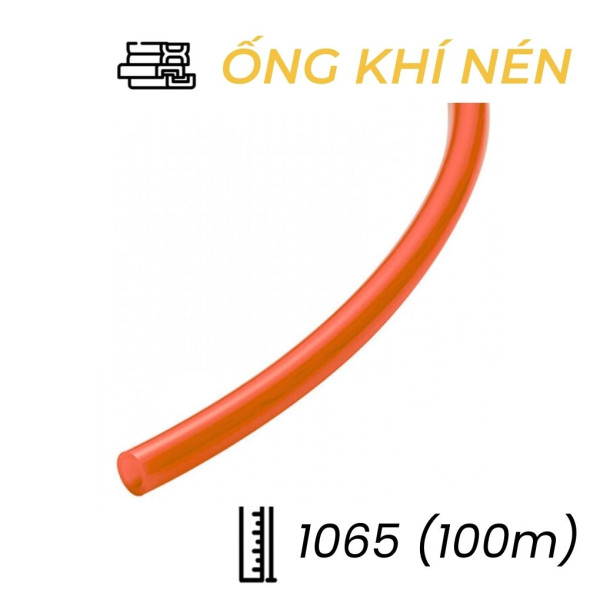

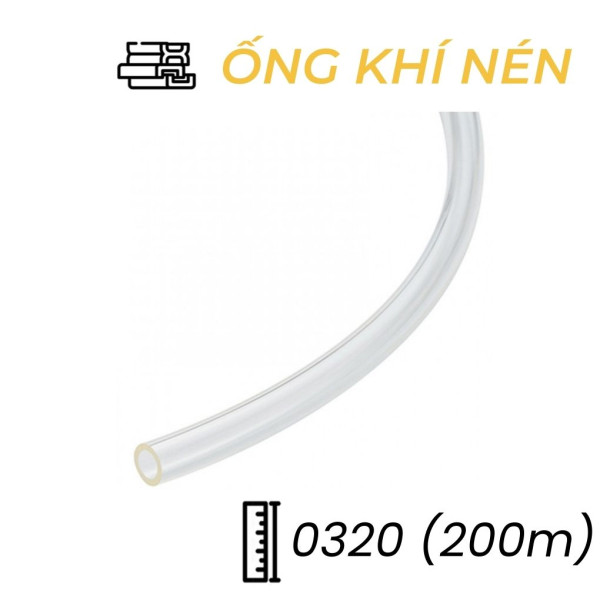

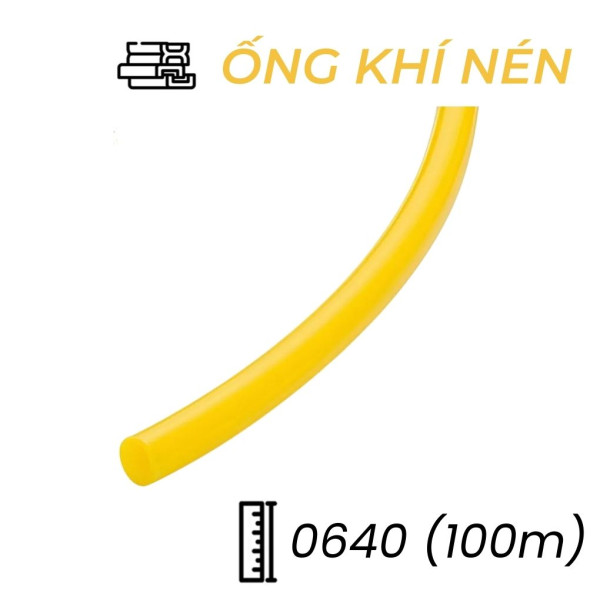

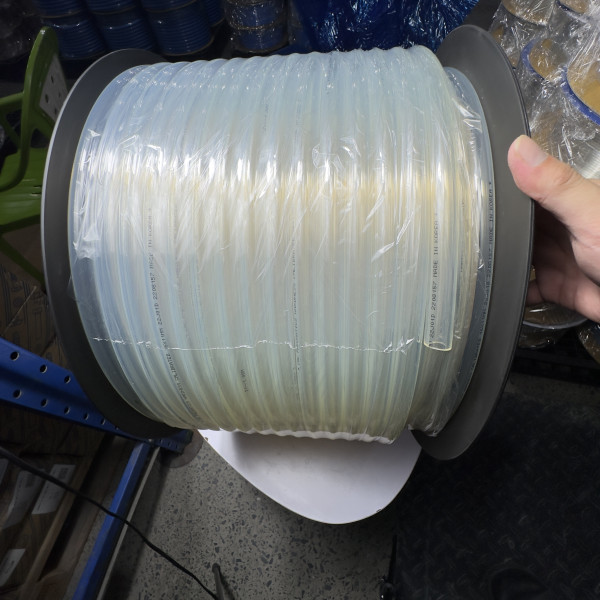

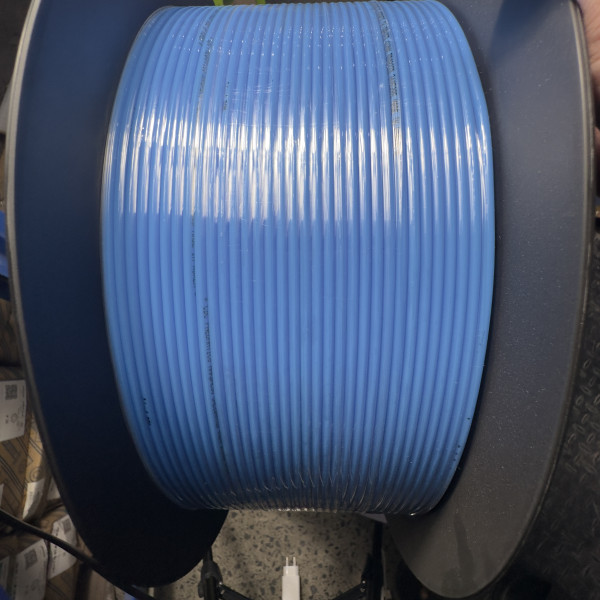

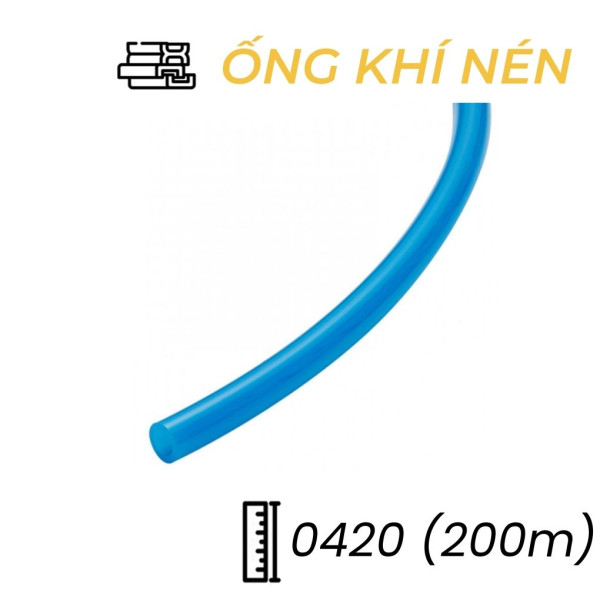

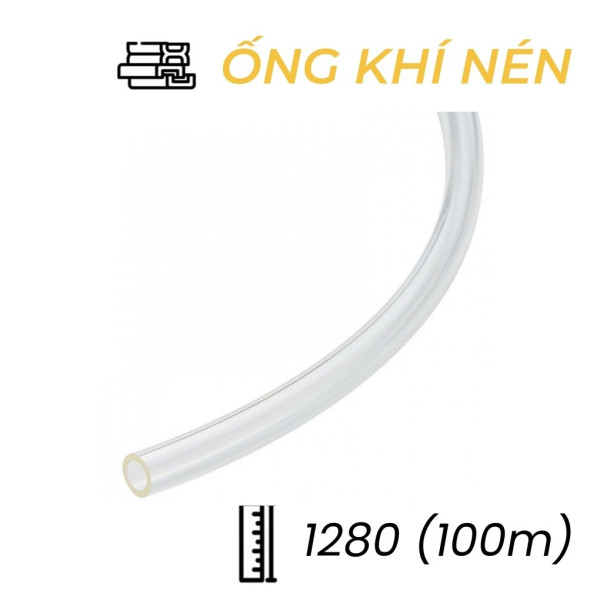

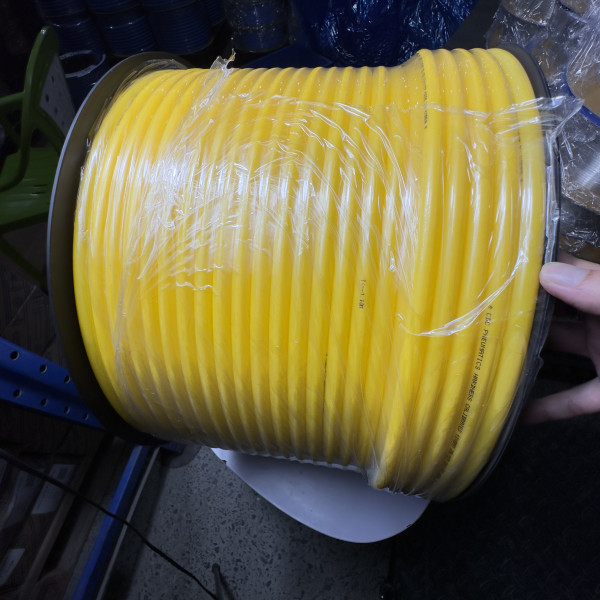

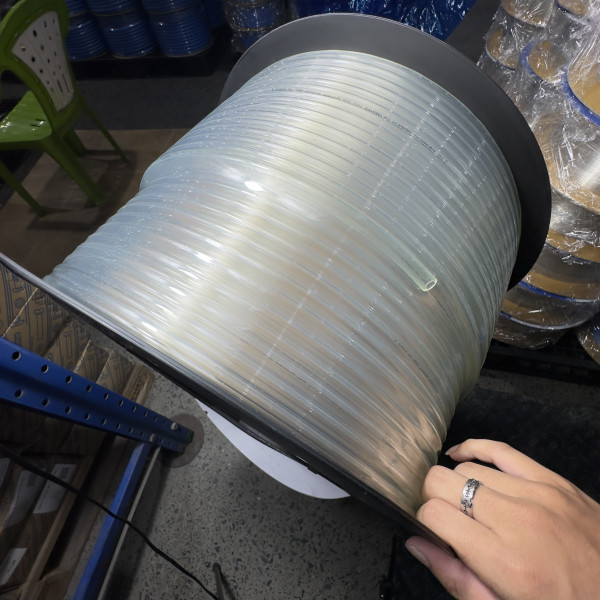

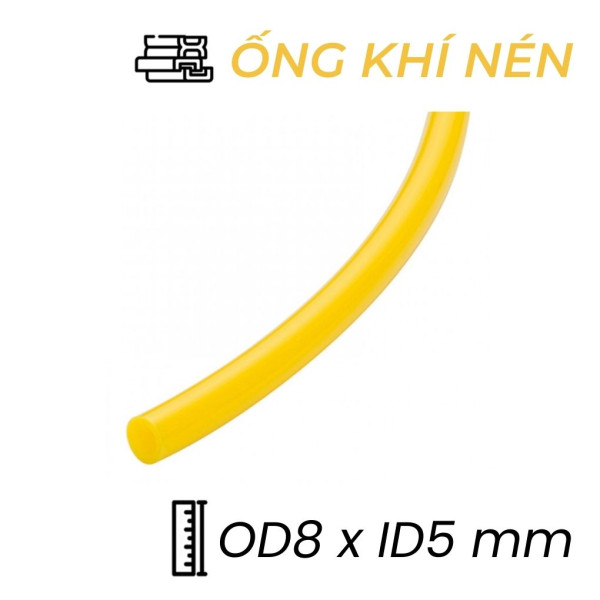

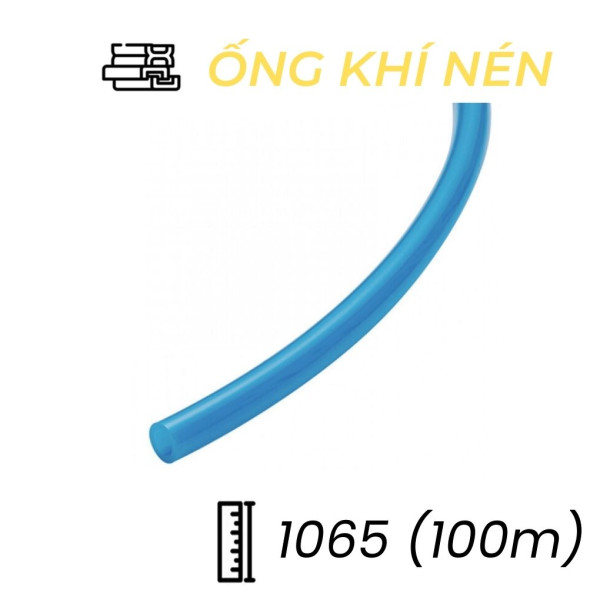

Ống PU (Polyurethane)

Ống hơi khí nén PU (Polyurethane) nổi bật với khả năng đàn hồi cao, được phát minh sau thế chiến thứ 2 và có thể thay thế được ống cao su, và đến ngày nay được ứng dụng trong nhiều ngành nghề.
Ống PU lý tưởng cho các ứng dụng yêu cầu bán kính uốn hẹp hơn, chẳng hạn như trong rô-bốt và máy móc điều khiển khí nén. Ống PU thường được sử dụng trong các ứng dụng áp suất trung bình.

Đặc điểm của ống hơi khí nén PU

• Ống có bán kính viền nhỏ, do đó có tính linh hoạt cao
• Có khả năng chống được sự ăn mòn
• Chất liệu PU cực gọn nhẹ
• Chịu được áp lực cao
• Không gây hại đối với người sử dụng
• Màu sắc đa dạng và lắp đặt được với nhiều loại ống, máy móc khác nhau
• Đáp ứng được nhu cầu bảo vệ môi trường theo tiêu chuẩn ROHS
• Được sử dụng trong các ngành robot công nghiệp, trong các máy nén khí hay các máy áp suất hoặc sử dụng làm đường ống dẫn nước hoặc các chất lỏng khác, thậm chí được sử dụng để hút chân không.

Các thông số kỹ thuật của ống hơi khí nén PU

• Chất liệu: polyurethane
• Nhiệt độ ống hơi PU có thể hoạt động được: từ -20 độ C đến 60 độ
• Dung sai: +0.10 -0.10.
• Kích thước ống : 3mm-8mm
• Áp lực ống có thể chịu được: 0-20bar

Ống PE (Polyethylene)

Ống khí PE (Polyethylene) là loại ống được làm từ chất liệu polyethylene, một loại polymer có tính linh hoạt và độ bền cao. Ống khí PE có nhiều đặc điểm ưu việt và được sử dụng rộng rãi trong nhiều ứng dụng khác nhau. Dưới đây là một phân tích chi tiết về ống khí PE và các ứng dụng của nó.

Đặc điểm ống khí PE

• Độ bền cao: Ống khí PE có độ bền cao, chịu được áp suất và tác động vật lý mạnh mẽ.
• Khả năng chịu hóa chất: Polyethylene là chất liệu chống ăn mòn, cho phép ống khí PE chịu được nhiều chất hóa chất khác nhau mà không bị tác động hay bị hỏng.
• Linh hoạt: Ống khí PE linh hoạt và dễ dàng uốn cong hoặc cắt đúng kích thước theo yêu cầu.
• Kháng UV: PE có khả năng chống tia cực tím, cho phép ống khí PE sử dụng trong môi trường ngoài trời mà không bị phai màu hay suy giảm độ bền.

Ứng dụng của ống khí PE:

• Hệ thống dẫn nước: Ống khí PE được sử dụng rộng rãi trong các hệ thống cấp nước và thoát nước. Nó có khả năng chịu được áp suất và tác động, đồng thời không bị ảnh hưởng bởi hóa chất trong nước.
• Hệ thống dẫn khí: Ống khí PE cũng được sử dụng để truyền dẫn khí nén hoặc khí nén trong các ứng dụng công nghiệp và hệ thống điều hòa không khí.
• Hệ thống dẫn hóa chất: Với khả năng chống ăn mòn, ống khí PE được sử dụng trong các ứng dụng chịu hóa chất, như hệ thống xử lý nước, ngành công nghiệp hóa chất, và các quy trình sản xuất y tế.
• Hệ thống dẫn dầu và nhiên liệu: Ống khí PE có thể được sử dụng trong các ứng dụng truyền dẫn dầu và nhiên liệu trong một số ngành công nghiệp

Ống nylon (PA)

Ống khí nén nylon PA là một loại ống dẫn khí nén được làm từ chất liệu nylon có độ bền cao, khả năng chịu nhiệt tốt và độ co giãn linh hoạt. Ống khí nén nylon PA được sử dụng rộng rãi trong các hệ thống khí nén công nghiệp, như máy móc, thiết bị tự động hóa, xe cơ giới và các ứng dụng khác.

Cấu tạo của ống khí nén nylon NA gồm hai lớp: lớp trong cùng là lớp nylon có độ bền kéo cao, chịu được áp suất lớn và không bị ăn mòn bởi các chất hóa học; lớp ngoài cùng là lớp bọc bằng nhựa PVC có tính năng chống tĩnh điện, chống cháy và chống mài mòn. Hai lớp này được kết dính với nhau bằng công nghệ đùn ép đặc biệt, tạo ra một ống khí nén có độ bền và độ an toàn cao.

Đặc tính của ống khí nén nylon PA bao gồm:

• Đường kính trong: từ 4 mm đến 16 mm
• Đường kính ngoài: từ 6mm đến 22mm
• Áp suất làm việc: từ -0.1 MPa đến 2.0 MPa
• Nhiệt độ làm việc: từ -40°C đến 100°C
• Màu sắc: trắng, xanh dương, xanh lá, đỏ, vàng, đen
• Chiều dài: từ 100m đến 500m

Nylon cũng có khả năng chống nhiên liệu, dầu và mài mòn tuyệt vời, tuy nhiên khả năng chịu nhiệt và hóa chất cao hơn và hỗ trợ áp suất làm việc cao hơn Polyurethane (PU), do đó được khuyên dùng cho các ứng dụng áp suất cao hơn.

Ống nhựa chịu nhiệt Teflon (PTFE)

Ống nhựa chịu nhiệt teflon PTFE là một loại ống nhựa có đặc tính chịu nhiệt độ cao, chống ăn mòn, bôi trơn và không dính.

Ống nhựa teflon PTFE được làm từ polymer cao phân tử có tên khoa học là (polytetrafluoroethylene) viết tắt là PTFE, thường được gọi là "Vua nhựa". Ống nhựa teflon PTFE có màu trắng sáp, trong mờ, có thể sử dụng lâu dài ở nhiệt độ -180 đến 260 độ C . Ống nhựa teflon PTFE không bị ảnh hưởng bởi hầu hết các hóa chất và dung môi, kể cả axit và kiềm mạnh . Ống nhựa teflon PTFE còn có tính cách điện và chống lão hóa tốt .

Cấu tạo của ống nhựa chịu nhiệt teflon PTFE là một lớp vỏ bọc bằng nhựa PTFE bên ngoài và một lớp lót bằng nhựa PTFE bên trong. Lớp vỏ bọc bảo vệ ống khỏi các tác động cơ học và nhiệt độ. Lớp lót giúp giảm ma sát và tăng khả năng chịu áp suất của ống. Giữa hai lớp này có thể có một lớp gia cường bằng sợi thủy tinh hoặc thép không gỉ để tăng cường độ bền và độ cứng của ống.

Công dụng của ống nhựa chịu nhiệt teflon PTFE là rất đa dạng và phong phú. Ống nhựa teflon PTFE được sử dụng rộng rãi trong các ngành công nghiệp như hóa dầu, hóa chất, điện tử, bán dẫn, thực phẩm, dược phẩm, hàng không vũ trụ và y tế . Một số ứng dụng cụ thể của ống nhựa teflon PTFE là:

• Làm gioăng chịu hóa chất và các tấm đệm.
• Làm lớp phủ không dính cho các thiết bị nấu ăn và các máy móc công nghiệp.
• Làm dây và cáp quấn và để riêng biệt bề mặt dẫn trong tụ điện.
• Làm thiết bị cách ly cách điện và các thành phần điện áp cao cho các thiết bị điện tử.
• Làm các thiết bị đóng gói cho máy thạch anh và các thiết bị sản xuất chip.
• Làm ống dẫn khí nén, hơi nước, dung môi hữu cơ, axit, kiềm và các chất lỏng khác .
• Làm các thành phần y sinh như mạch máu và các cơ quan nhân tạo được cấy vào cơ thể.
