Van tiết lưu khí nén (Speed Controller) là gì? Cấu tạo & Nguyên lý hoạt động chuẩn

Trong hệ thống khí nén, việc kiểm soát tốc độ chuyển động của xi lanh là yếu tố quan trọng để đảm bảo máy móc vận hành ổn định, chính xác và an toàn. Van tiết lưu khí nén (Speed Controller) chính là linh kiện đảm nhiệm vai trò này. Tuy nhỏ gọn, nhưng nếu chọn sai hoặc lắp sai van tiết lưu, hệ thống có thể hoạt động giật cục, hao khí hoặc nhanh hư hỏng.

Van tiết lưu khí nén là gì?

Van tiết lưu khí nén (Speed Controller) là thiết bị dùng để điều chỉnh lưu lượng khí nén đi qua, từ đó kiểm soát tốc độ ra – vào của xi lanh khí nén. Nói đơn giản, van tiết lưu không làm thay đổi áp suất nguồn mà giới hạn lượng khí đi qua trong một đơn vị thời gian, giúp xi lanh di chuyển nhanh hay chậm theo yêu cầu.

Trong hệ thống khí nén, van tiết lưu đóng vai trò cực kỳ quan trọng, đặc biệt trong các ứng dụng cần chuyển động êm, chính xác và đồng đều, như máy đóng gói, băng tải tự động, robot khí nén hoặc dây chuyền lắp ráp.

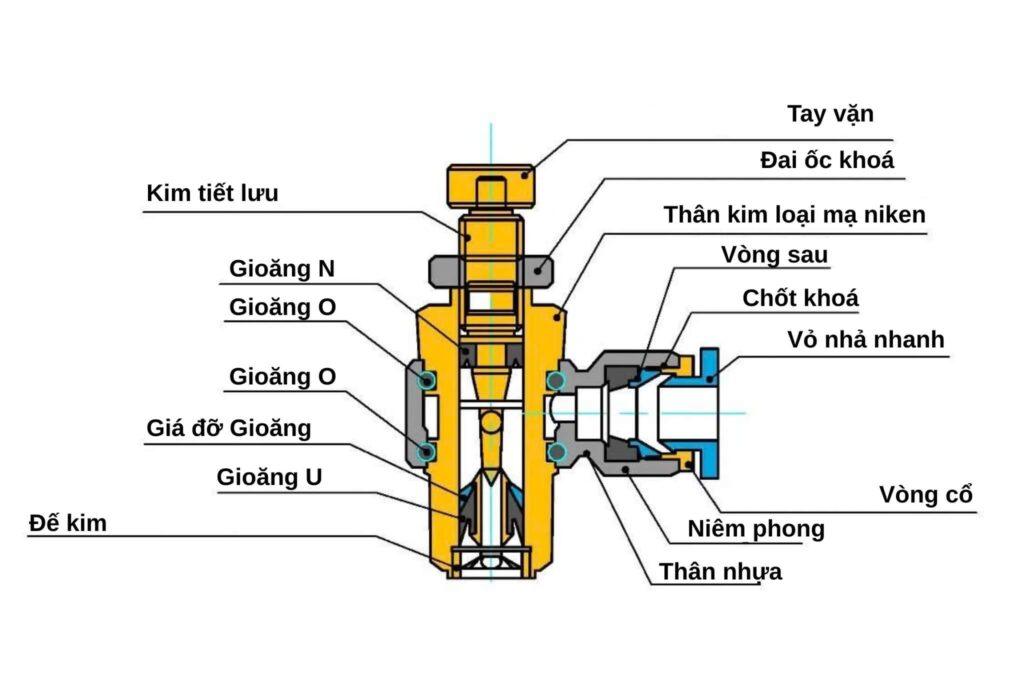

Cấu tạo của van tiết lưu khí nén

Van tiết lưu khí nén có cấu tạo khá đơn giản nhưng tối ưu cho việc điều chỉnh dòng khí.

• Thân van tiết lưu khí nén được làm bằng chất liệu nhựa có dạng chữ T với phần đầu vào khí kết nối ren và phần đầu ra khí, phía trên là nút điều chỉnh tốc độ của lưu chất khí nén.

• Ống trượt là phần kết nối với ống khí nén.

• Vòng làm kín nằm ở phần đầu ống ra giúp kết nối chắc chắn các bộ phận bên trong.

• Vòng hãm giúp giữ lại ống.

• Ngàm cố định giúp cố định các bộ phận.

• Gioăng chì giúp các lưu chất không bị rò rỉ ra bên ngoài.

• Chốt cố định dùng để cố định các bộ phận bên trong van tiết lưu.

• Trục piston dùng để nén khí, áp suất.

• Vòng kẹp cố định trục.

• Ốc vít cố định phần điều chỉnh.

• Nút điều chỉnh dùng tuỳ chỉnh mức áp khí nén.

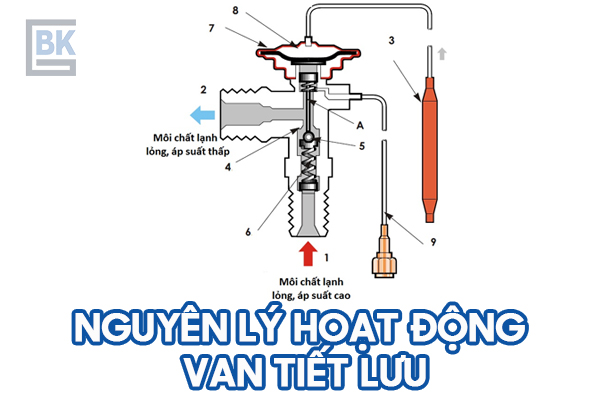

Nguyên lý hoạt động của van tiết lưu khí nén

Van tiết lưu hoạt động dựa trên nguyên lý điều chỉnh lưu lượng khí đi qua tiết diện hẹp. Khi người dùng xoay núm điều chỉnh, khe hở cho dòng khí thay đổi, từ đó làm giảm hoặc tăng lưu lượng khí cấp cho xi lanh.

Trong hệ thống khí nén, tốc độ xi lanh phụ thuộc trực tiếp vào lượng khí đi vào hoặc thoát ra khỏi xi lanh. Van tiết lưu cho phép kiểm soát tốc độ này một cách chính xác, giúp xi lanh chuyển động mượt, không bị giật hoặc va đập mạnh ở cuối hành trình.

Phân biệt tiết lưu đầu vào và tiết lưu đầu ra

• Tiết lưu đầu vào (Meter-in): Khí bị hạn chế ngay khi đi vào xi lanh. Cách này ít dùng vì dễ gây chuyển động không ổn định khi tải thay đổi.

• Tiết lưu đầu ra (Meter-out): Khí vào xi lanh tự do, nhưng bị tiết lưu khi thoát ra ngoài. Đây là phương pháp phổ biến nhất vì giúp xi lanh chạy êm, ổn định và dễ kiểm soát hơn.

Phân loại van tiết lưu khí nén

Dựa theo cấu tạo và vị trí lắp đặt, van tiết lưu khí nén được chia thành nhiều loại.

Van tiết lưu một chiều là loại phổ biến nhất, chỉ tiết lưu khí theo một hướng và cho khí đi tự do theo chiều ngược lại. Loại này thường dùng để điều chỉnh tốc độ xi lanh.

Van tiết lưu hai chiều cho phép tiết lưu cả hai chiều khí đi qua, thích hợp với những hệ thống cần kiểm soát lưu lượng ở cả hai hướng.

Van tiết lưu gắn trực tiếp xi lanh được thiết kế nhỏ gọn, lắp thẳng vào cổng cấp khí của xi lanh, giúp tiết kiệm không gian và giảm tổn thất áp suất.

Van tiết lưu lắp trên đường ống phù hợp với hệ thống lớn, dễ quan sát và điều chỉnh nhưng chiếm nhiều không gian hơn.

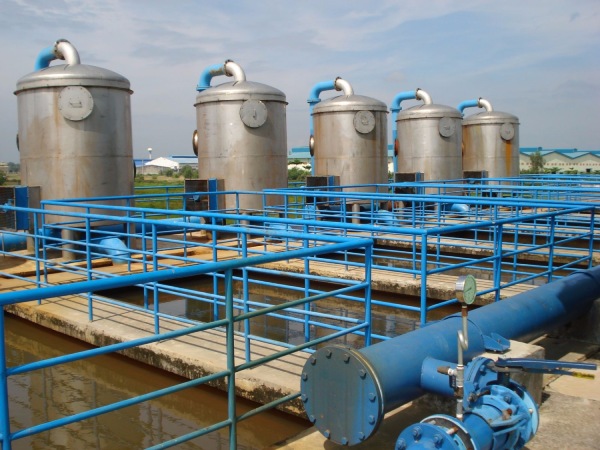

Ứng dụng của van tiết lưu khí nén

Van tiết lưu khí nén được sử dụng phổ biến trong các hệ thống khí nén nhằm điều chỉnh tốc độ chuyển động của xi lanh. Việc kiểm soát tốc độ giúp xi lanh hoạt động phù hợp với từng công đoạn sản xuất, tránh chuyển động quá nhanh hoặc quá chậm, từ đó đảm bảo hiệu quả và độ ổn định của quy trình.

Trong các hệ thống tự động hóa, van tiết lưu đóng vai trò quan trọng trong việc kiểm soát nhịp độ hoạt động của máy móc và thiết bị. Nhờ khả năng điều chỉnh lưu lượng khí, van giúp giảm va đập cơ khí khi khởi động hoặc dừng chuyển động, hạn chế rung giật, góp phần tăng tuổi thọ thiết bị và nâng cao độ chính xác trong vận hành.

Ngoài ra, van tiết lưu còn được ứng dụng trong các hệ thống yêu cầu đồng bộ chuyển động, chẳng hạn như cơ cấu kẹp – thả, nâng – hạ hoặc đẩy – kéo sản phẩm. Trong những trường hợp này, van tiết lưu giúp các chuyển động diễn ra nhịp nhàng và nhất quán, đảm bảo sản phẩm được xử lý đúng vị trí và đúng thời điểm trong dây chuyền sản xuất.

Ưu điểm và hạn chế của van tiết lưu khí nén

Lưu ý khi lựa chọn và lắp đặt van tiết lưu khí nén

Khi lựa chọn van tiết lưu khí nén, trước hết cần xác định đúng đường kính ống và kiểu ren kết nối để đảm bảo van tương thích với hệ thống hiện có. Việc chọn đúng kích thước giúp quá trình lắp đặt thuận lợi, đồng thời đảm bảo lưu lượng khí đi qua phù hợp với yêu cầu vận hành của thiết bị.

Bên cạnh đó, cần xác định vị trí lắp đặt van tiết lưu trong hệ thống. Trong thực tế, ưu tiên lắp van tiết lưu ở đầu ra của xi lanh để kiểm soát tốc độ chuyển động ổn định hơn, hạn chế hiện tượng rung giật và giúp xi lanh hoạt động êm hơn so với việc tiết lưu ở đầu vào.

Trong quá trình lắp đặt, cần vặn ren vừa đủ lực, tránh siết quá chặt gây hỏng gioăng làm kín hoặc biến dạng thân van. Việc sử dụng lực siết phù hợp giúp đảm bảo độ kín mà vẫn giữ được độ bền của van tiết lưu trong quá trình sử dụng lâu dài.

Lưu ý quan trọng: Trước khi tiến hành điều chỉnh lưu lượng khí, cần xả hết áp suất trong hệ thống. Điều này không chỉ đảm bảo an toàn cho người thao tác mà còn giúp việc điều chỉnh van chính xác hơn, tránh gây hư hỏng cho van tiết lưu và các thiết bị khí nén liên quan.
