Đầu nối Giảm (Reducing Fitting) là gì? Giải pháp nối ống khí 8mm-6mm-4mm

9Trong quá trình lắp đặt hệ thống khí nén, việc kết nối các đường ống có đường kính khác nhau là yêu cầu phổ biến. Nếu sử dụng sai loại, dẫn đến tình trạng rò rỉ khí, sụt áp hoặc mất ổn định lưu lượng.

Lúc này, Đầu nối giảm (Reducing Fitting) chính là giải pháp tối ưu để chuyển tiếp giữa các ống khí 8mm – 6mm – 4mm một cách an toàn và hiệu quả. Trong bài viết này, Mecsu sẽ giúp bạn hiểu rõ đầu nối giảm là gì, nguyên lý làm việc, ưu điểm và ứng dụng thực tế, đồng thời hướng dẫn cách lựa chọn đúng loại đầu nối cho từng hệ thống.

1. Đầu nối giảm (Reducing Fitting) là gì?

Khác với đầu nối thẳng thông thường, đầu nối giảm có hai đầu với kích thước khác nhau, cho phép chuyển đổi kích cỡ mà không cần thay đổi toàn bộ đường ống. Đầu nối giảm thường được dùng khi:

• Thay đổi thiết bị có cổng khí nhỏ hơn.
• Phân nhánh từ ống lớn sang ống nhỏ.
• Tối ưu lưu lượng cho từng nhánh riêng biệt.

2. Bảng thông số các sản phẩm phổ biến tại Mecsu

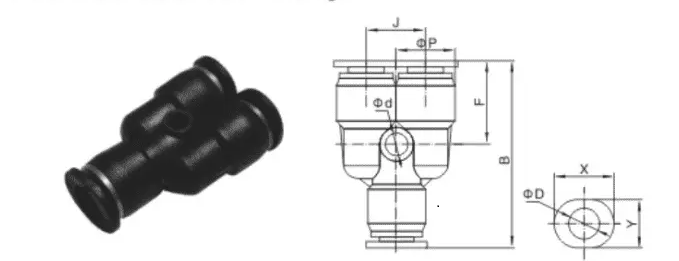

3. Cấu tạo và nguyên lý làm việc

Một đầu nối giảm khí tiêu chuẩn gồm:

• Thân nối: (đồng, inox hay nhựa kỹ thuật).
• Hai đầu kết nối: kích thước khác nhau (như 8mm và 6mm).
• Vòng khoá: để giữ chặt ống.
• Ron làm kín (O-ring): chống rò rỉ khí.

Có nhiều loại đầu nối giảm đa dạng khác nhau: Giảm thẳng (Straight Reducing Union), Giảm chữ L (Reducing Elbow), Giảm ren ngoài - ren trong,...

Nguyên lý làm việc

Đầu nối giảm hoạt động khá đơn giản và dễ dàng: Ống lớn được cắm vào đầu lớn, ống nhỏ được cắm vào đầu nhỏ. Vòng collet sẽ giữ ống cố định, Ron cao su đảm bảo độ kín khí tuyệt đối.

Dòng khí sẽ đi từ ống lớn sang ống nhỏ với sự thay đổi tiết diện có kiểm soát, hạn chế được tối đa thất thoát áp suất.

Ưu điểm của Đầu Nối Giảm trong hệ thống khí nén

Đầu nối giảm được sử dụng rộng rãi nhờ các ưu điểm sau:

• ✔ Linh hoạt khi thiết kế và thay đổi kích thước đường ống.
• ✔ Giúp tiết kiệm chi phí, không cần thay toàn bộ hệ thống.
• ✔ Lắp đặt nhanh nhờ cơ chế push-in tiện lợi.
• ✔ Đảm bảo độ kín khí cao, hạn chế rò rỉ.
• ✔ Nhiều kích thước, phù hợp đa dạng chuẩn ống khí.

4. Giải pháp nối ống khí 8mm – 6mm – 4mm

Trong các hệ thống tự động hóa, việc chuyển đổi giữa các kích thước phổ biến như 8mm, 6mm và 4mm là nhu cầu cực kỳ thường xuyên. Dưới đây là 3 dạng đầu nối giảm tối ưu nhất cho bạn:

A. Đầu nối giảm dạng thẳng (Straight Reducer - PG)

Đây là giải pháp đơn giản nhất để nối hai đầu ống khí khác cỡ trên cùng một đường thẳng.

• Ứng dụng: Nối dài thêm ống hoặc chuyển từ ống cấp nguồn lớn sang ống thiết bị nhỏ.
• Các cặp nối phổ biến: PG 6-4 (Nối 6mm với 4mm), PG 8-6 (Nối 8mm với 6mm).

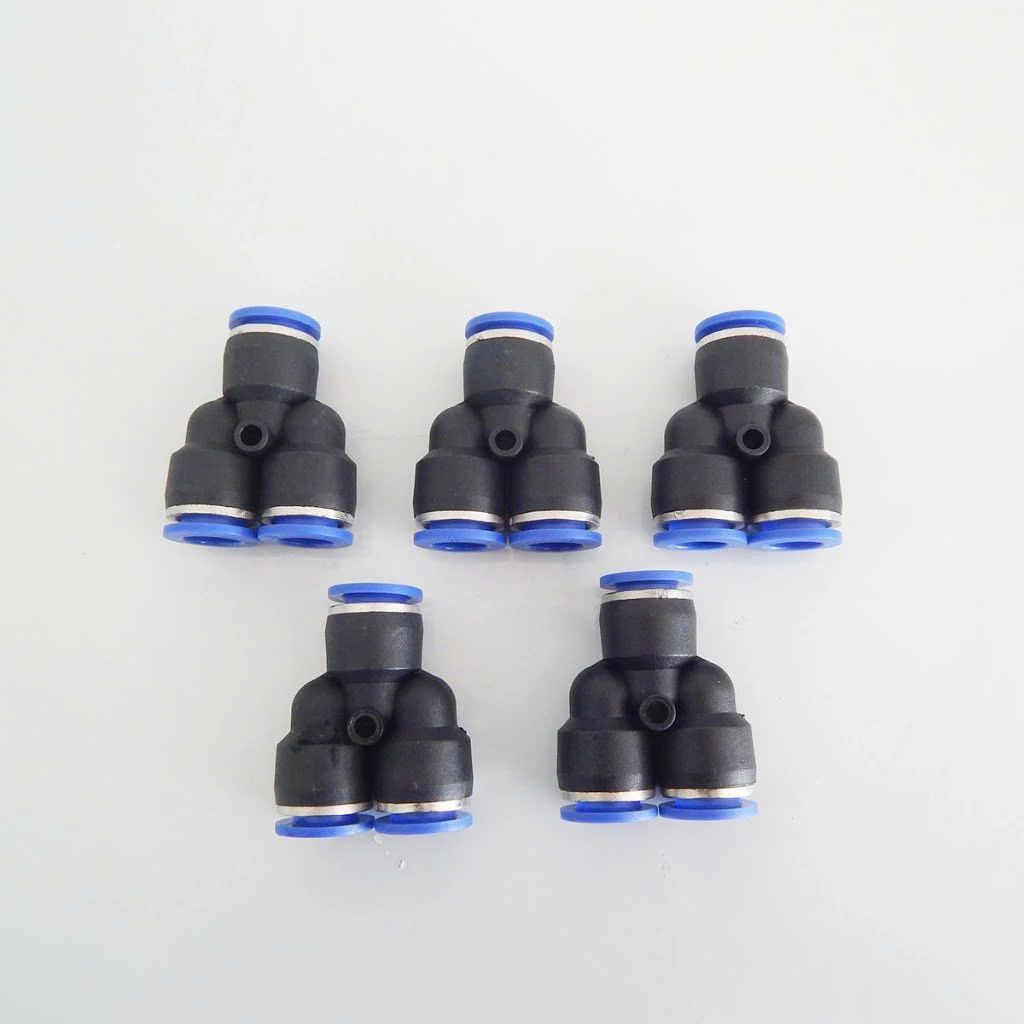

B. Đầu nối giảm dạng chữ Y (Y Reducer - PW)

Giải pháp này cho phép chia 1 đường ống lớn thành 2 đường ống nhỏ hơn.

• Ứng dụng: Chia luồng khí từ ống chính 8mm ra 2 xi lanh sử dụng ống 6mm hoặc 4mm.
• Các cặp nối phổ biến: PW 6-4 (1 đầu 6mm ra 2 đầu 4mm), PW 8-6 (1 đầu 8mm ra 2 đầu 6mm).

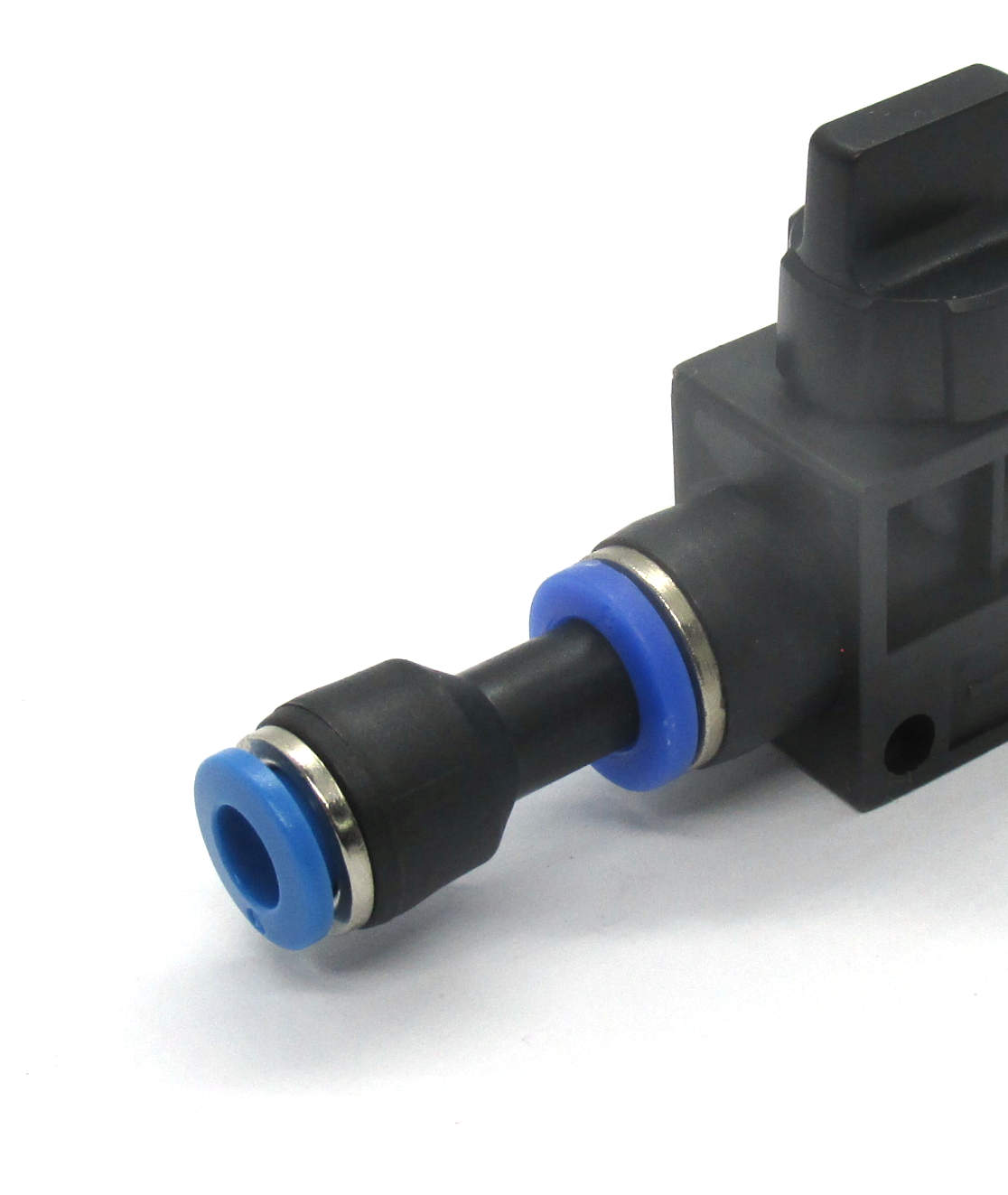

C. Đầu nối chuyển đổi dạng cắm (Plug-in Reducer)

Dùng để cắm trực tiếp vào một đầu nối nhanh hiện có để thu nhỏ kích cỡ ống.

• Ưu điểm: Cực kỳ linh hoạt, không cần cắt ống nhiều lần.
• Cách dùng: Đầu trụ trơn cắm vào cổng 8mm, đầu còn lại nhận ống 6mm hoặc 4mm.

5. Tại sao nên sử dụng đầu nối giảm chuyên dụng?

1. Độ kín khít tuyệt đối: Chịu được áp suất thông thường từ 0 - 0.9 MPa (khoảng 9kg/cm²), ngăn rò rỉ khí gây lãng phí điện năng máy nén khí.

2. Lắp đặt "One-touch": Chỉ cần đẩy ống vào là xong (cơ chế cắm nhanh), giúp tiết kiệm thời gian thi công.

3. Tiết kiệm không gian: Thiết kế nhỏ gọn hơn nhiều so với việc dùng các bộ chuyển bằng kim loại cồng kềnh.

Trong các hệ thống khí nén hiện đại, việc kết nối linh hoạt giữa các kích thước ống khác nhau như 8mm – 6mm – 4mm là yêu cầu rất phổ biến. Đầu nối giảm (Reducing Fitting) chính là giải pháp đơn giản nhưng hiệu quả, giúp hệ thống vận hành ổn định, kín khí, tiết kiệm chi phí và dễ dàng mở rộng trong tương lai.

Việc lựa chọn đúng loại đầu nối giảm không chỉ giúp tối ưu thiết kế đường ống, mà còn góp phần nâng cao độ bền, độ an toàn và hiệu suất làm việc của toàn bộ hệ thống khí nén.

Tại Mecsu.vn, chúng tôi cung cấp đa dạng các loại đầu nối giảm khí nén 4mm – 6mm – 8mm, đầy đủ chủng loại, vật liệu và tiêu chuẩn kỹ thuật, đáp ứng tốt nhu cầu từ sửa chữa nhỏ lẻ đến các hệ thống công nghiệp quy mô lớn. Với nguồn hàng chính hãng, thông số rõ ràng và đội ngũ kỹ thuật hỗ trợ chuyên sâu, Mecsu cam kết mang đến cho khách hàng những giải pháp kết nối tối ưu, bền bỉ và hiệu quả lâu dài.
