Van điện từ: cấu tạo & nguyên lý hoạt động (2023)

Hiện nay không quá khó để bắt gặp hình ảnh van điện từ trong đời sống và công việc, tuy nhiên không phải anh em nào cũng nắm được cấu tạo và nguyên lý hoạt động của nó. Đừng bỏ qua bài chia sẻ dưới đây của mình để nắm tất tần tật các thông tin về chúng anh em nhé:

(Solenoid valve) Van điện từ là gì?

Ngày nay khí nén được sử dụng rộng rãi trên thị trường, đặc biệt đối với ngành công nghiệp thế nên anh em không quá khó để tìm thấy các hệ thống thiết bị khí nén. Trong đó, van khí nén sẽ có nhiệm vụ điều khiển, phân phối, cung cấp dòng khí nén đến các bộ phận liên quan để thực hiện nhiệm vụ. Van khí nén sẽ có 3 loại là van cơ, van khí và van điện từ.

khái niệm van điện từ

Solenoid valve được hiểu là một thiết bị mà hoạt động đóng mở cửa van phụ thuộc hoàn toàn vào điện năng được cung cấp. Loại van này có nhiều ưu điểm vượt trội như:

Không phải tốn sức lực hay nhân công để làm thao tác như với van cơ vì sử dụng điện năng để đóng mở van.
Anh em có thể dễ dàng thay các loại coil điện khác nhau cho 1 van để thích hợp với các yêu cầu công việc.

→ Cấu tạo van điện từ

Solenoid valve được cấu tạo từ các vật liệu được đánh giá cao về chất lượng, trải qua quá trình chọn lọc kỹ lưỡng để tối ưu phần chức năng và chi phí.

Phần thân van chất lỏng trung tính sẽ được làm chất liệu đồng thau và đồng. Bên cạnh đó, vật liệu polyamide được sử dụng vì giúp tiết kiệm được chi phí mà vẫn đảm bảo được chất lượng.
Bộ truyền động điện từ sẽ tiếp xúc với chất lỏng sẽ được làm từ thép chống ăn mòn Austenit, vật liệu sẽ giúp chống lại sự ăn mòn của phương tiện có tính xâm thực nhẹ hoặc phương tiện trung tính.

Cấu tạo van điện từ

Việc lựa chọn vật liệu làm kín cần đảm bảo tiêu chuẩn cho chất lỏng trung tính ở nhiệt độ lên đến 194 độ F, trong trường hợp nhiệt độ cao hơn thì ưu tiên sử dụng EPDM và PTFE. Tùy theo yêu cầu kỹ thuật của mỗi loại van (nhiệt độ, tính chất,...) mà chúng sẽ có những sự cấu tạo khác nhau.

Cấu tạo cơ bản của một van điện từ sẽ gồm có: Thân van, môi chất, ống rỗng, vỏ ngoài cuộn hít, cuộn từ, dây điện để kết nối với nguồn điện bên ngoài, trục van làm kín, lò xò, khe hở.

→ Nguyên lý hoạt động

Solenoid valve là thiết bị vừa có kiểm soát vừa điều khiển dòng chảy của lưu chất ở chế độ tích cực, chủ động. Vậy nên sẽ đóng hoàn toàn hoặc mở khi van được cung cấp điện năng, chính dòng điện sẽ giúp van có độ chính xác cao lúc vận hành.

Nguyên lý hoạt động van điện từ

Khi được cung cấp nguồn điện, dòng điện sẽ đi vào coil, tiếp theo cuộn dây đồng bên trong sẽ sinh ra từ trường, chính từ trường sẽ tạo ra lực và truyền chúng qua trục kết nối đến thân van.

Lúc này lực sẽ từ từ mạnh lên nên sẽ thắng lực lò xo và tác động đến lõi van làm cho chúng dịch chuyển. Dựa vào tình hình là loại van thường đóng hay thường mở mà lõi sẽ rút về hoặc đẩy ra làm cho van thay đổi trạng thái.

→ Hình ảnh của van điện từ

Đáp ứng đa dạng nhu cầu sử dụng trong công việc hiện nay trên thị trường có nhiều dòng van điện từ khác nhau để anh em hoặc doanh nghiệp lựa chọn như:

Chia theo chức năng
Chia theo vật liệu chế tạo
Van điện từ chia theo điện áp
Solenoid valve chia theo kiểu lắp ráp,...

Van khí nén ư

→ Van điện từ có công dụng gì?

Vì khí nén được sử dụng phổ biến trong cuộc sống thường ngày và công việc thế nên van cũng được ứng dụng rất nhiều như:

Sử dụng trong hệ thống cấp nước khẩn cấp của hệ thống chữa cháy dành cho các tòa nhà.
Dây chuyền sản xuất của các nhà xưởng/ nhà máy: van sẽ thực hiện điều khiển cung cấp nhiên liệu, hệ thống cấp chất bôi trơn, hệ thống sản xuất hóa chất,...

ứng dụng van điện từ

Lĩnh vực khai thác và cung cấp nước sinh hoạt/ sản xuất: Sự kết hợp giữa Solenoid valve
và thiết bị hẹn giờ sẽ giúp cho hệ thống làm việc một cách tự động mà không dựa vào sức người.
Riêng van solenoid còn được ứng dụng trong quân sự, các công trình hạn năng hoặc công nghiệp dầu khí.

Solenoid valve

Hệ thống sưởi ấm: Chính van điện từ sẽ nhận tín hiệu từ các cảm biến nhiệt độ và các cảm biến áp suất.
Được sử dụng trong hệ thống sản xuất thuốc và các thiết bị y tế nhờ vào khí nén sạch và van điện từ đáp ứng được các tiêu chuẩn an toàn.
Đặc biệt còn được lắp đặt rất nhiều tại các trạm nguồn khí nén, máy ép khí.

Có bao nhiêu loại Solenoid valve?

Solenoid valve được chia thành nhiều loại khác nhau dựa theo chức năng, theo điện áp, theo chất liệu chế tạo, theo kiểu lắp.

# Theo chức năng

Van điện từ thường đóng – NC

Loại van này khi ở trạng thái bình thường chưa được cấp nguồn điện thì cửa van đóng, đồng nghĩa với dòng chất không thể đi qua, chỉ mở lúc được cấp nguồn điện.

Van điện từ thường đóng

Van thường mở – NO

Loại van này ngay cả khi không có dòng điện đi qua thì cửa van vẫn mở hoàn toàn, lúc này dòng chất sẽ đi qua và đền các thiết bị cần. Trong trường hợp muốn đóng cửa van thì cấp điện năng để sinh từ trường, chính lực từ sẽ tác động lên lõi van để dịch chuyển từ vị trí ở xa nơi làm kính đến nơi làm kín, cửa van đóng ngăn chặn dòng chất đi qua.

Van điện từ thường mở

# Theo điện áp

Solenoid valve 220V

Loại van dành cho dòng điện xoay chiều, được sử dụng phổ biến nhất hiện nay vì tiết kiệm được điện năng.

Van điện từ 220V

Van điện từ 110V

Đây là loại van hiếm, được sử dụng rất ít cho hệ thống tưới tiêu, khó tìm trên thị trường.

Van điện từ 24V

Loại van này có nhiều ưu điểm như: hệ thống hoạt động không bị rung lắc, có thể đóng khít và mở hoàn toàn, thiết kế hệ thống đơn giản,...

Van điện từ 24V

Van 12V

Rất hiếm trên thị trường, được sử dụng chủ yếu ở phòng thí nghiệm.

→ Theo chất liệu chế tạo

Bằng inox

Được đánh giá cao về chất lượng và có giá thành cao, van inox có khả năng chống oxy hóa, hạn chế bị ăn mòn, được sử dụng nhiều trong hệ thống khí, dầu, hóa chất, dược phẩm,...

van điện từ inox

Bằng đồng

Có giá thành rẻ hơn inox, được sử dụng rộng rãi ở nhiều môi trường khác nhau như nước, dầu, khí nén, hóa chất,...

van điện từ đồng

Bằng nhựa

Có giá thành rẻ nhất, được dùng để đóng mở các dòng chất có tính ăn mòn, điểm cộng là van điện từ bằng nhựa có chi phí thấp nhất.

van điện từ chất liệu nhựa

→ Kiểu lắp ráp

Lắp ren, rắc co

Được dùng cho hệ thống ống dẫn có kích thước nhỏ hoặc trung bình, loại van điện từ này có giá thành phải chăng, thông số tiêu chuẩn chính xác cùng với độ bền cao.

van điện từ rắc co

Mặt bích

Được dùng cho các hệ thống có đường ống dẫn lưu chất size lớn như nhà máy xử lý rác thải, thủy điện, nhà máy cung cấp nước sinh hoạt,... Loại van này có giá thành hơi cao, tuy nhiên đi cùng với chất lượng nên giúp tiết kiệm được chi phí tốt và hiệu quả công việc cao.

van điện từ mặt bích

Van điện từ có tốt không?

Để có được câu trả lời van điện từ có tốt không thì hãy cùng với mình đi tìm hiểu ưu điểm và nhược điểm của thiết bị này anh em nhé:

→ Ưu điểm

Đây sẽ là sự lựa chọn hoàn hảo nếu công việc của anh em nào có hệ thống phải làm việc liên tục với tần suất cao, đặc biệt cần đáp ứng được tiêu chí cửa van có thể đóng mở một cách tức thì, thời gian đóng mở của van là 1 – 3s.
1 van điện từ có thể sử dụng nhiều loại coil điện khác nhau nên đa dạng được nguồn cấp, một chiều (12v, 24v) hoặc xoay chiều (110v, 120v).
Với loại van Solenoid được thiết chuẩn với thiết kế gọn và đơn giản các chi tiết nên có thể dễ dàng lắp ráp và di chuyển đến nhiều vị trí khác nhau.

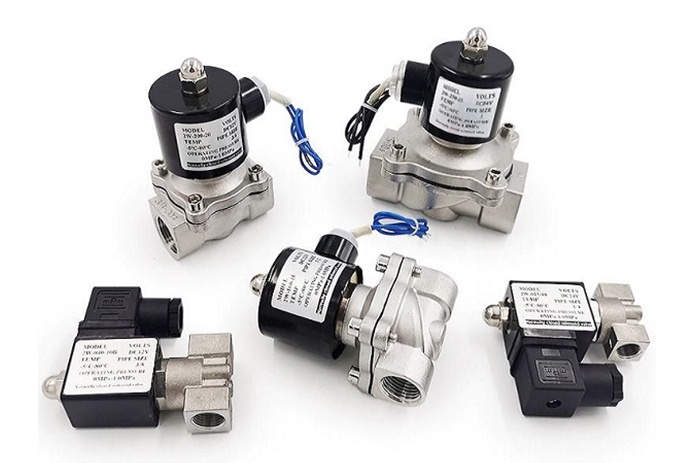

Ưu điểm van điện từ

Không quá khó sử dụng, những anh em nào lần đầu tiếp xúc cũng có thể lắp ráp theo hướng dẫn.
Có nhiều loại khác nhau cho anh em lựa chọn được làm với các size và các vật liệu khác nhau.
Van điện từ được sử dụng trong một thời gian dài, ít bị lỗi nên giúp tiết kiệm được chi phí một cách hiệu quả.

→ Nhược điểm

Phải vệ sinh van điện từ một cách thường xuyên và kiểm tra lõi van để có thể nhanh chóng phát hiện ra các lỗi bên trong một cách sớm nhất để hạn chế được sự ảnh hưởng đến hệ thống cũng như kết quả công việc.

Nhược điểm van điện từ

Khi van phải hoạt động suốt một thời gian dài và liên tục sẽ dễ sinh nhiệt và dẫn đến hư hỏng ở một vài chi tiết nhỏ.
Van điện từ có giá thành cao hơn một số loại van khác, ngoài ra van cũng làm việc trong môi trường điện năng nên sẽ tốn chi phí điện.

Mời anh em xem thêm nhé:

Bài chia sẻ ở trên sẽ giúp anh em nắm được đầy đủ thông tin về van điện từ, nếu anh em cần tư vấn thêm hoặc tìm địa chỉ cung cấp van điện từ uy tín hãy liên hệ ngay với mình để được hỗ trợ một cách nhanh chóng.
