Phân biệt các loại Đầu nối nhanh khí nén: Thẳng, Cong, Chữ T, Chữ Y nên dùng khi nào?

Đầu nối nhanh khí nén (còn gọi là đầu nối khí nén nhanh) là phụ kiện dùng để kết nối ống dẫn khí với các thiết bị trong hệ thống khí nén như máy nén khí, xi lanh, van khí, súng hơi hoặc các thiết bị tự động hóa.

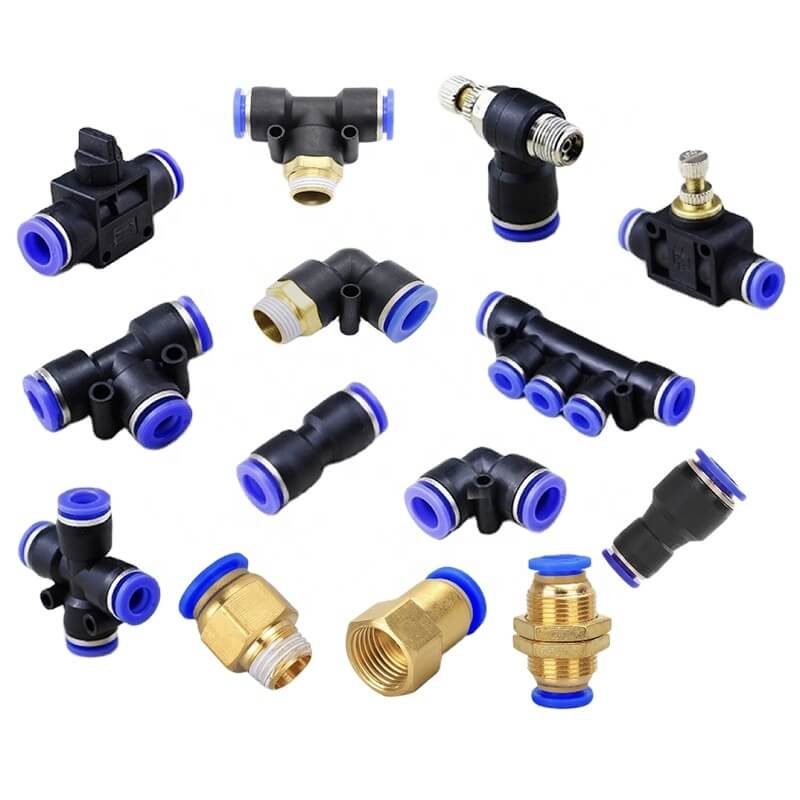

Đầu nối nhanh khí nén là gì?

Đầu nối nhanh khí nén (còn gọi là đầu nối khí nén nhanh) là phụ kiện dùng để kết nối ống dẫn khí với các thiết bị trong hệ thống khí nén như máy nén khí, xi lanh, van khí, súng hơi hoặc các thiết bị tự động hóa. Điểm nổi bật của loại đầu nối này là khả năng lắp – tháo nhanh chóng, không cần dụng cụ chuyên dụng, giúp tiết kiệm thời gian thi công và bảo trì hệ thống.

Phụ kiện này được sử dụng rộng rãi trong các ứng dụng công nghiệp nhằm cấp khí nén cho máy móc và thiết bị vận hành. Đầu nối nhanh khí nén có cấu tạo đơn giản nhưng đa dạng về kiểu dáng như dạng thẳng, chữ L, chữ T, chữ Y, đồng thời được sản xuất từ nhiều chất liệu khác nhau, đáp ứng yêu cầu của hầu hết các hệ thống khí nén trên thị trường hiện nay.

Trong hệ thống khí nén, đầu nối nhanh đóng vai trò quan trọng trong việc đảm bảo dòng khí được truyền dẫn ổn định, kín khí và an toàn. Việc lựa chọn đúng loại đầu nối không chỉ giúp hệ thống vận hành hiệu quả mà còn hạn chế tình trạng rò rỉ khí, sụt áp và giảm nguy cơ hư hỏng thiết bị trong quá trình sử dụng lâu dài.

Phân loại các loại đầu nối nhanh khí nén phổ biến

Trên thực tế, đầu nối nhanh khí nén được phân loại chủ yếu theo hình dáng và chức năng dẫn khí. Bốn loại phổ biến nhất hiện nay gồm đầu nối nhanh thẳng, đầu nối nhanh cong (chữ L), đầu nối nhanh chữ T và đầu nối nhanh chữ Y.

1. Đầu nối nhanh khí nén thẳng

Hình dáng và cấu tạo

Đầu nối nhanh thẳng có thiết kế dạng thẳng trục, hai đầu nằm trên cùng một đường thẳng. Một đầu là cổng cắm ống khí (push-in), đầu còn lại thường là ren ngoài hoặc ren trong để kết nối với thiết bị. Bên trong đầu nối có vòng khóa (collet) và gioăng làm kín giúp giữ chặt ống và ngăn rò rỉ khí.

Vật liệu chế tạo

Thân đầu nối thường làm từ nhựa kỹ thuật PBT hoặc PA, có khả năng chịu lực và chịu nhiệt tốt. Phần ren thường bằng đồng mạ niken hoặc inox, giúp tăng độ bền cơ học và chống ăn mòn.

Nhiệt độ và môi trường làm việc

Đầu nối nhanh thẳng thường làm việc ổn định trong dải nhiệt độ từ -5°C đến 60°C, áp suất khí nén phổ biến từ 0–10 bar. Phù hợp với môi trường khí nén khô, không chứa hóa chất ăn mòn mạnh.

Ứng dụng thực tế

Loại này được dùng phổ biến nhất để nối thẳng đường ống, kết nối ống khí với van điện từ, xi lanh hoặc các cụm phân phối khí trong nhà máy, xưởng sản xuất và hệ thống tự động hóa.

Cách lắp đặt đúng kỹ thuật

Cắt đầu ống khí vuông góc, làm sạch bề mặt, sau đó cắm ống thẳng vào đầu nối cho đến khi chạm đáy. Kéo nhẹ để kiểm tra độ bám. Khi tháo, nhấn vòng khóa và rút ống ra nhẹ nhàng.

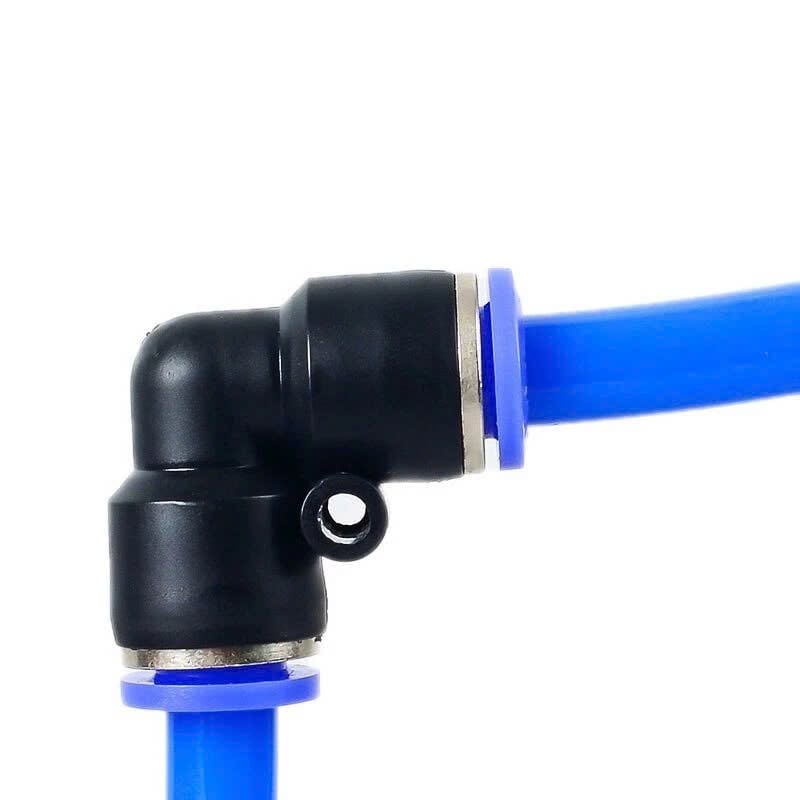

2. Đầu nối nhanh khí nén cong (chữ L)

Hình dáng và cấu tạo

Đầu nối cong có thiết kế bẻ góc 90°, cho phép đổi hướng dòng khí ngay tại điểm kết nối. Cấu tạo bên trong tương tự đầu nối thẳng, chỉ khác ở phần thân được uốn cong.

Vật liệu và khả năng chịu lực

Vật liệu chế tạo giống đầu nối thẳng, tuy nhiên phần thân cong thường được gia cường để tránh nứt gãy khi chịu lực uốn từ ống khí.

Nhiệt độ, môi trường làm việc

Hoạt động ổn định trong cùng dải nhiệt độ và áp suất như đầu nối thẳng. Đặc biệt phù hợp với môi trường có không gian lắp đặt hạn chế.

Ứng dụng thực tế

Đầu nối nhanh chữ L thường được sử dụng trong tủ điện khí nén, cụm van dày đặc hoặc vị trí mà ống khí không thể đi thẳng do vướng kết cấu máy.

Lưu ý khi lắp đặt

Không nên xoắn ống quá mức tại điểm cong. Cần căn chỉnh hướng đầu nối trước khi siết ren để tránh tạo ứng suất lên thân nối.

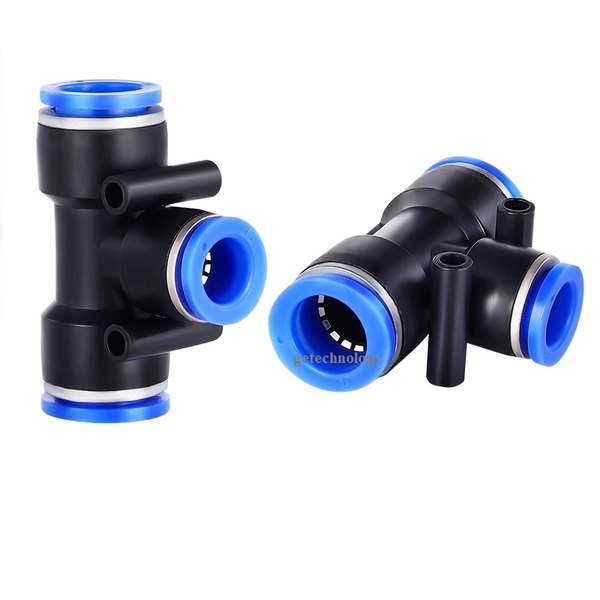

3. Đầu nối nhanh khí nén chữ T

Hình dáng và cấu tạo

Đầu nối chữ T có thiết kế ba cổng kết nối, cho phép chia một đường khí thành hai nhánh vuông góc. Mỗi cổng đều có cơ chế giữ ống và gioăng làm kín riêng.

Đặc điểm kỹ thuật

Do chia dòng khí, đầu nối chữ T có thể gây sụt áp nhẹ nếu lưu lượng khí lớn hoặc cấp cho hai thiết bị cùng lúc.

Ứng dụng thực tế

Phù hợp trong các hệ thống cần cấp khí cho hai xi lanh hoặc hai thiết bị từ cùng một nguồn, thường gặp trong dây chuyền tự động hóa.

Cách lắp đặt

Nên kiểm tra lưu lượng khí tổng trước khi sử dụng đầu nối chữ T để tránh tình trạng thiếu áp ở đầu ra.

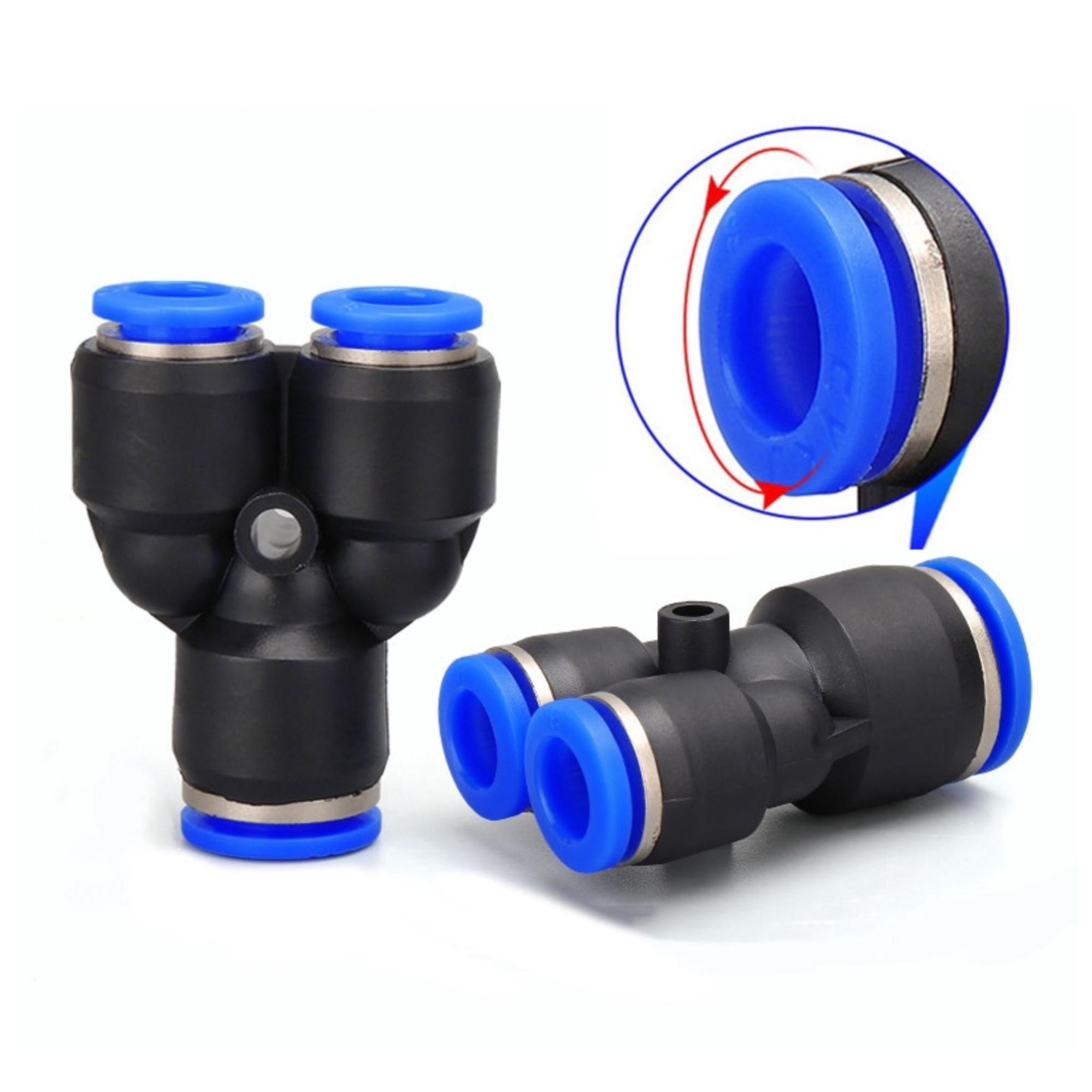

4. Đầu nối nhanh khí nén chữ Y

Hình dáng và cấu tạo

Đầu nối chữ Y cũng dùng để chia nhánh, nhưng các nhánh được bố trí theo góc nghiêng, giúp dòng khí phân bố mềm hơn so với chữ T.

Ưu điểm về dòng chảy

Nhờ thiết kế chữ Y, dòng khí ít bị va đập, giúp giảm tổn thất áp suất và tăng độ ổn định cho hệ thống.

Ứng dụng thực tế

Thường dùng trong hệ thống khí nén yêu cầu độ ổn định cao, phân phối khí cho nhiều nhánh nhỏ hoặc thiết bị nhạy áp.

So sánh các loại đầu nối nhanh khí nén

Nên dùng loại đầu nối nhanh nào trong từng trường hợp?

Nếu hệ thống chỉ cần nối thẳng đường ống hoặc kết nối thiết bị, đầu nối nhanh thẳng là lựa chọn đơn giản và hiệu quả nhất. Khi cần đổi hướng dòng khí trong không gian hạn chế, đầu nối nhanh cong chữ L sẽ giúp bố trí đường ống gọn gàng hơn.

Trong trường hợp cần chia nhánh khí nén, anh em nên cân nhắc giữa chữ T và chữ Y. Đầu nối chữ T phù hợp khi cần chia khí rõ ràng, không quá quan tâm đến sụt áp. Ngược lại, đầu nối chữ Y sẽ thích hợp hơn nếu hệ thống yêu cầu dòng khí ổn định và giảm tổn thất áp suất.

Lưu ý khi lựa chọn và lắp đặt đầu nối nhanh khí nén

Khi lựa chọn đầu nối nhanh khí nén, trước hết cần xác định đúng đường kính ống sử dụng để đảm bảo đầu nối và dây hơi tương thích với nhau. Bên cạnh đó, cần kiểm tra kiểu ren kết nối (ren trong, ren ngoài), áp suất làm việc của hệ thống và không gian lắp đặt thực tế, nhằm lựa chọn loại đầu nối phù hợp, tránh tình trạng lắp đặt khó khăn hoặc nhanh hư hỏng trong quá trình sử dụng.

Trong quá trình lắp đặt, đầu dây hơi cần được cắt vuông góc, bề mặt cắt phẳng, không bị méo hoặc trầy xước. Khi lắp, cắm thẳng dây hơi vào đầu nối một cách dứt khoát, không xoay hay dùng lực quá mạnh, cho đến khi dây vào hết hành trình và được vòng khóa bên trong giữ chặt. Sau khi lắp xong, nên kéo nhẹ dây ra ngoài để kiểm tra, đảm bảo dây đã được khóa chắc chắn và không bị tuột.

Trước khi tháo đầu nối hoặc dây hơi khỏi hệ thống, cần xả hết áp suất khí nén. Việc tháo lắp khi hệ thống còn áp suất không chỉ gây mất an toàn cho người thao tác mà còn dễ làm hư hỏng đầu nối nhanh và dây hơi, ảnh hưởng đến độ kín và tuổi thọ của toàn bộ hệ thống khí nén.
