ĐẦU TUÝP LÀ GÌ? CẤU TẠO, PHÂN LOẠI VÀ CÔNG DỤNG KỸ THUẬT

Đầu tuýp (đầu khẩu) là phụ kiện cơ khí hình trụ, một đầu lỗ vuông gắn cần siết, đầu còn lại ôm khít bu lông, đai ốc. Thiết kế này giúp tháo lắp nhanh, chịu lực siết lớn và bảo vệ góc cạnh đai ốc không bị trờn.

1. ĐẦU TUÝP LÀ GÌ VÀ CÓ VAI TRÒ NHƯ THẾ NÀO TRONG NGÀNH CƠ KHÍ?

Đầu tuýp (hay đầu khẩu, đầu chụp) là phụ kiện dạng ống hình trụ bằng thép cứng, dùng kết hợp với tay vặn hoặc súng siết lực. Thiết kế truyền lực ôm trọn chu vi đai ốc giúp tháo lắp nhanh và hạn chế biến dạng đầu ốc.

Trong các xưởng cơ khí, sửa chữa ô tô và bảo trì nhà máy công nghiệp, đầu tuýp luôn là khái niệm cơ bản đầu tiên mà kỹ thuật viên cần nắm vững. Khác với cờ lê thông thường chỉ tiếp xúc với 2 cạnh của đai ốc, đầu tuýp bao bọc toàn bộ các góc cạnh, cho phép lực siết phân bổ đều hơn.

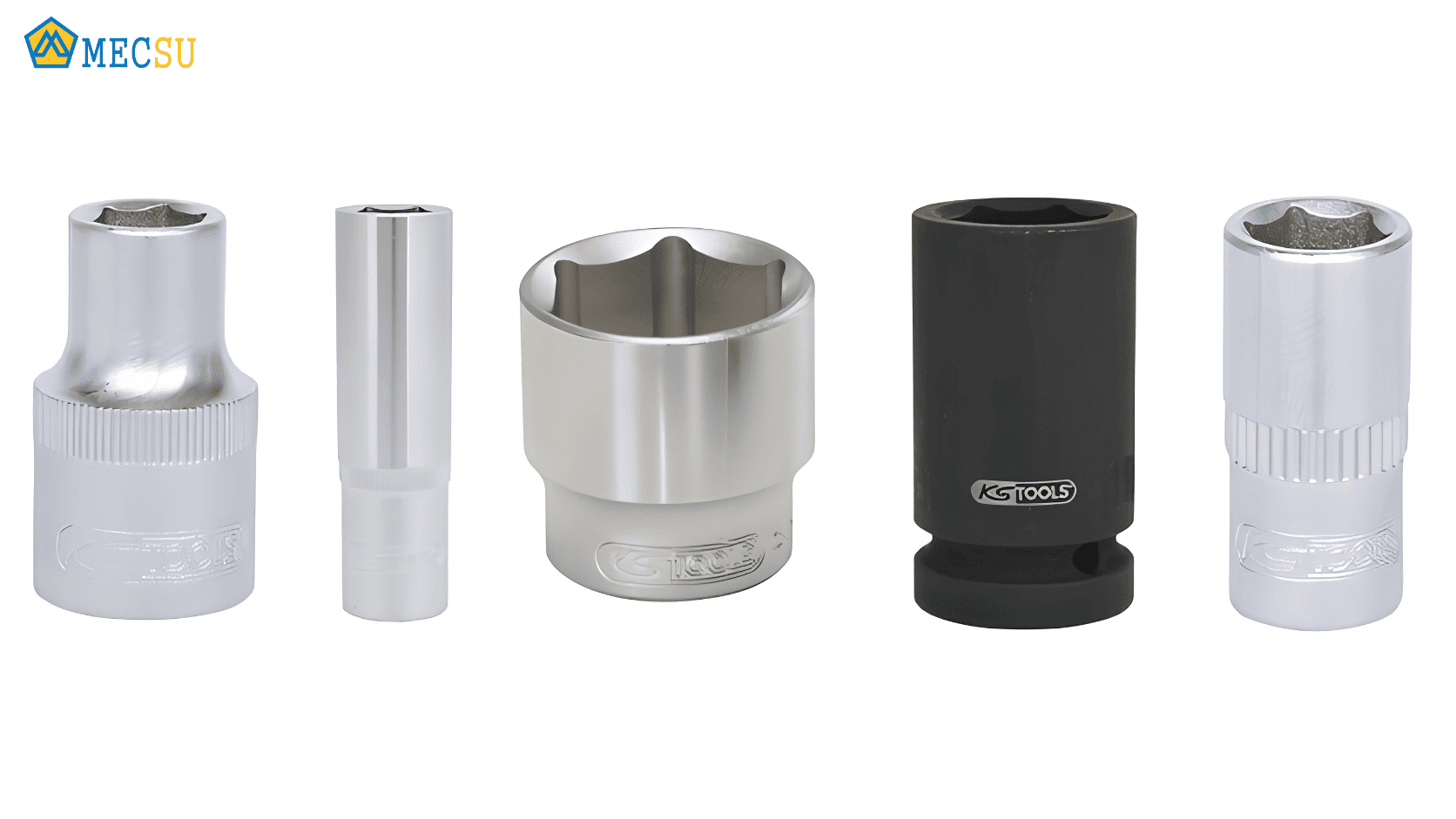

Các loại đầu tuýp cơ khí phổ biến

Vai trò trọng yếu của đầu khẩu trong vận hành sửa chữa bao gồm:

• Tăng khả năng truyền mô-men xoắn: Giúp tháo mở dễ dàng những bu lông bị rỉ sét hoặc bị siết chặt với lực cực lớn.
• Bảo vệ vật tư: Ngăn chặn tuyệt đối tình trạng trượt ngàm gây biến dạng (mòn góc) bu lông và đai ốc đắt tiền.
• Tối ưu tốc độ thao tác: Kết hợp hoàn hảo với cần tự động (ratchet) để xoay liên tục mà không cần tháo đầu tuýp ra khỏi đai ốc.

2. CẤU TẠO KỸ THUẬT CỦA ĐẦU TUÝP GỒM NHỮNG PHẦN NÀO?

Cấu tạo đầu tuýp gồm 2 phần chính: Đầu gắn cần siết (lỗ vuông có rãnh bi định vị) và Đầu vặn đai ốc (ngàm hình lục giác hoặc bông mai). Thân tuýp thường khắc kích thước mm/inch và chất liệu thép.

Sự kết hợp giữa 2 đầu có chức năng riêng biệt giúp chi tiết này biến thành khớp nối hoàn hảo giữa nguồn lực (tay vặn/máy siết) và chi tiết ghép nối (bu lông/đai ốc). Mỗi bộ phận đều được tính toán kích thước kỹ thuật chính xác theo tiêu chuẩn quốc tế như DIN hoặc ASME.

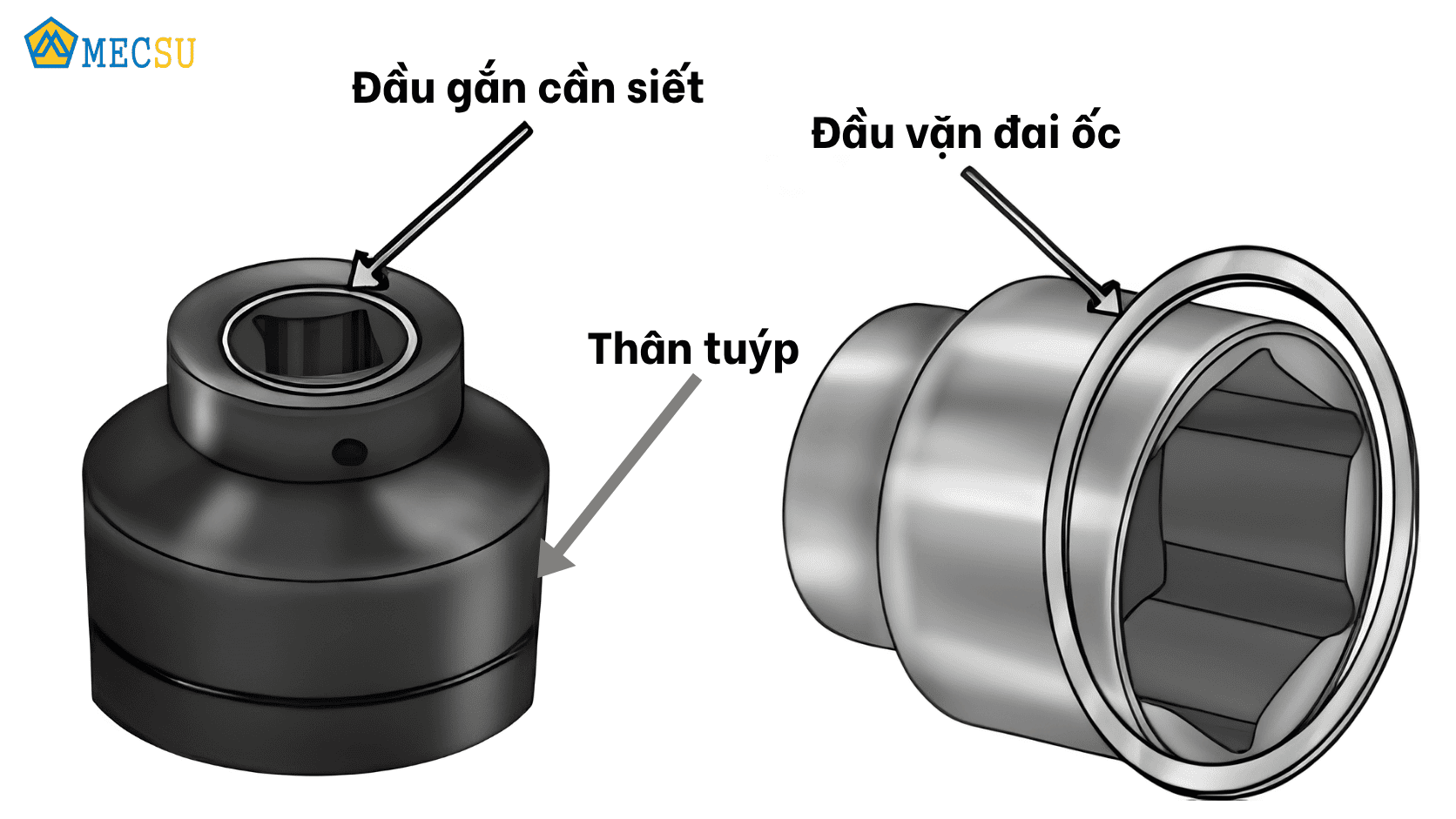

Cấu tạo của một đầu khẩu tiêu chuẩn

3. ĐẦU TUÝP CÓ NHỮNG LOẠI NÀO PHỔ BIẾN TRÊN THỊ TRƯỜNG HIỆN NAY?

Đầu tuýp được phân loại dựa theo 3 tiêu chí chính: số lượng cạnh ngàm (6 cạnh hoặc 12 cạnh), kích thước đầu vuông kết nối (1/4", 3/8", 1/2", 3/4", 1") và đặc tính vận hành (tuýp ngắn, tuýp sâu lòng, tuýp đen dùng cho máy bắn ốc).

Việc hiểu rõ từng nhóm phân loại đầu tuýp giúp thợ kỹ thuật nhanh chóng chọn đúng công cụ, vừa nâng cao hiệu suất lao động vừa tránh hư hại cho bu lông thiết bị. Tham khảo thêm về cách chọn đầu tuýp đúng inch trong từng ứng dụng mới nhất

XEM THÊM ĐẦU TUÝP CHÍNH HÃNG TẠI ĐÂY

4. Phân loại đầu tuýp theo số cạnh ngàm ôm đai ốc (6 cạnh vs 12 cạnh)?

Đầu tuýp 6 cạnh có vách dày, chịu lực siết lớn mà không làm biến dạng đai ốc. Đầu tuýp 12 cạnh gá đặt dễ dàng hơn ở góc hẹp nhưng chịu lực kém hơn, dễ trượt nếu siết quá lực.

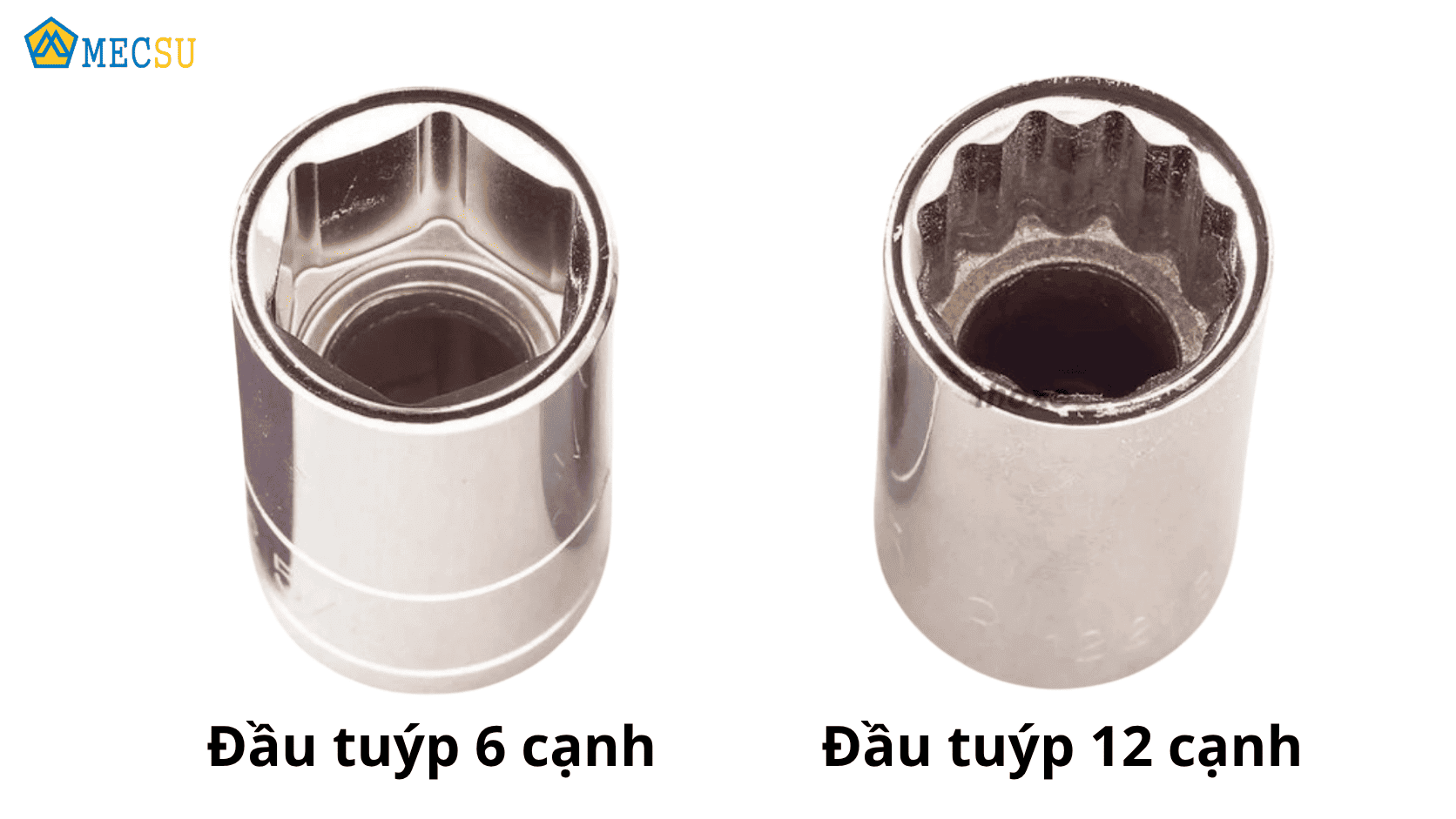

So sánh thiết kế mặt ngàm của đầu tuýp 6 cạnh và 12 cạnh

Đặc điểm ứng dụng cụ thể của từng loại ngàm vặn:

• Đầu tuýp 6 cạnh: Tiếp xúc phẳng mặt đối mặt với đai ốc. Cho phép chịu tải mô-men cực cao, cực kỳ phù hợp cho công việc mở ốc gỉ sét cứng đầu nặng tải.
• Đầu tuýp 12 cạnh: Cho phép tra đầu tuýp vào đai ốc ở mỗi góc 30 độ (thay vì 60 độ như tuýp 6 cạnh). Rất lợi thế khi làm việc ở hốc máy hẹp, nơi tay vặn không có không gian quay rộng.

>>> Xem thêm: Đầu tuýp 6 cạnh và 12 cạnh khác nhau thế nào

5. Phân loại đầu tuýp theo kích thước đầu vuông gắn cần siết (Drive Size)?

Phổ biến gồm 5 chuẩn drive size: 1/4 inch (máy móc nhỏ), 3/8 inch (xe máy, linh kiện nhỏ), 1/2 inch (sửa chữa ô tô, cơ khí chung), 3/4 inch và 1 inch (máy công trình, xe tải nặng).

Kích thước lỗ vuông quyết định độ chịu tải tối đa của toàn bộ hệ thống tay siết và đầu khẩu. Bảng dưới đây thể hiện sự tương quan tiêu chuẩn kỹ thuật:

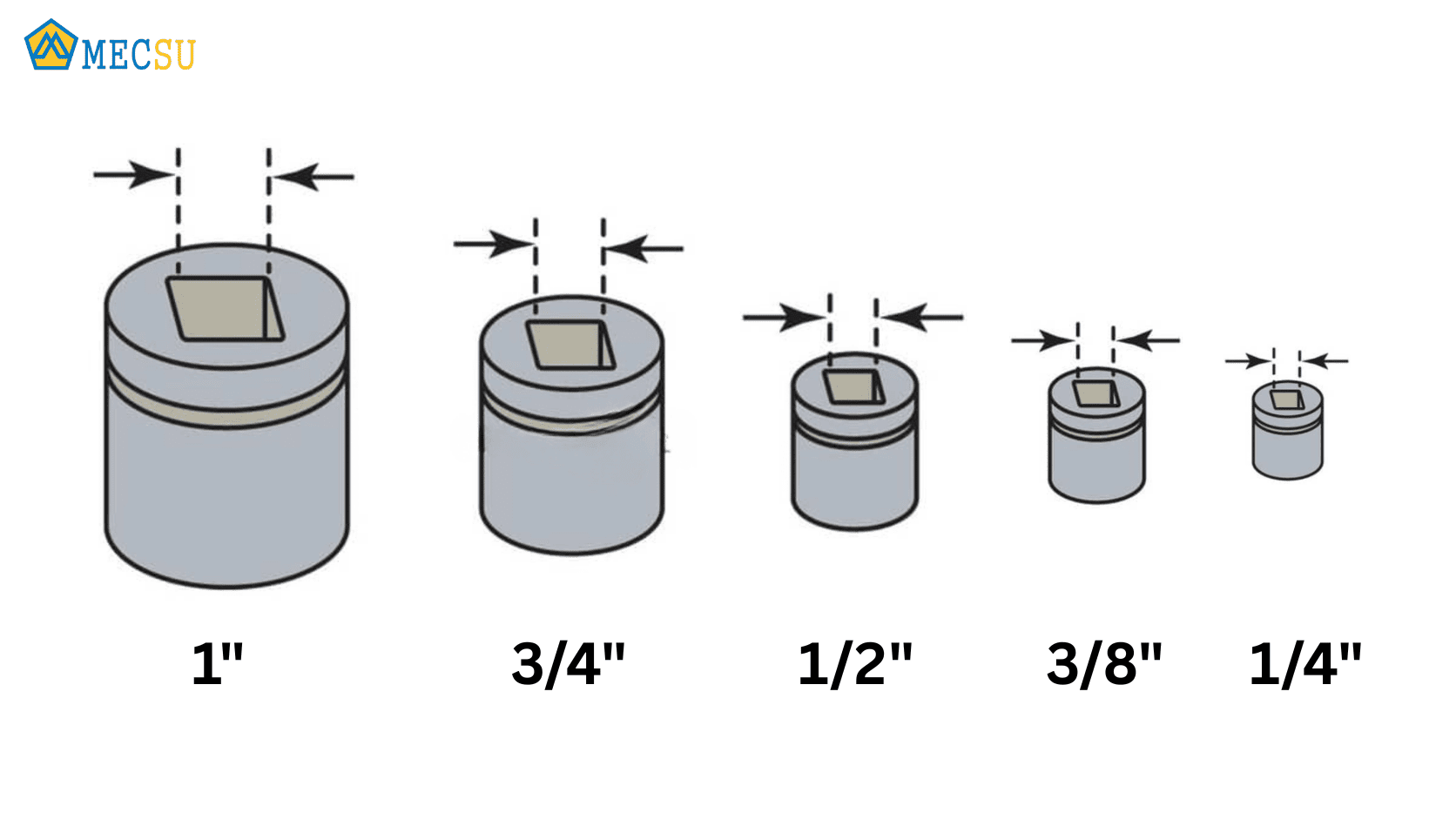

Phân loại đầu tuýp theo kích thước

6. Phân loại theo cấu tạo đầu ngàm vặn

Tùy thuộc vào hình dáng đầu bu lông/đai ốc hoặc vít cần tháo lắp, đầu tuýp được chia thành 4 dạng ngàm chính:

• Tuýp 6 cạnh: Ngàm hình lục giác ôm sát 6 mặt phẳng đai ốc, chịu lực siết lớn, chống biến dạng góc cạnh bu lông.
• Tuýp 12 cạnh: Tăng gấp đôi điểm tra đầu tuýp (mỗi 30 độ), giúp thao tác cực nhanh trong không gian hẹp.
• Đầu tuýp gắn mũi vít: Đầu còn lại tích hợp sẵn mũi lục giác âm, mũi dẹp (SL), ke (PH) hoặc bông sao (Torx/Star) để vặn các dòng bu lông chìm.
• Đầu tuýp mở bugi: Thiết kế thân sâu, bên trong có vòng cao su hoặc nam châm giúp giữ cố định bugi không bị rơi khi tháo lắp động cơ.

7. Phân loại theo chiều dài thân và đặc tính vận hành

Dựa trên điều kiện không gian thao tác và thiết bị truyền lực, đầu tuýp tiếp tục được phân định rõ ràng:

• Đầu tuýp ngắn: Dạng chiều dài tiêu chuẩn, nhỏ gọn, dùng cho đai ốc nông và không gian thoáng.
• Đầu tuýp sâu lòng: Thân tuýp dài gấp 2–3 lần tuýp thường, chuyên tháo đai ốc nằm trên thanh ty ren dài hoặc chìm sâu trong hốc máy.
• Đầu tuýp đen dùng cho máy bắn ốc: Chế tạo từ thép hợp kim Cr-Mo (Chrome Molybdenum) dẻo dai, vách tuýp dày, bề mặt nhuộm phốt-phát đen chuyên chịu lực va đập dồn dập từ súng siết bu lông pin/khí nén.
• Đầu tuýp mạ Chrome: Tuýp màu bạc sáng bóng làm từ thép Cr-V (Chrome Vanadium) cứng cáp, chuyên dùng cho các loại tay vặn, cần siết lực thủ công.

8. CÔNG DỤNG CHÍNH CỦA ĐẦU TUÝP TRONG THÁO LẮP BU LÔNG, ĐẠI ỐC LÀ GÌ?

Công dụng chính của đầu tuýp là truyền lực xoay lớn để tháo lắp bu lông đai ốc an toàn. Nhờ cơ chế ôm tròn 6/12 điểm tiếp xúc, đầu tuýp giúp tăng tốc độ thao tác, bảo vệ cạnh bu lông và làm việc hiệu quả ở không gian hẹp.

Khi đánh giá công dụng của đầu tuýp so với cờ lê tròng thông thường, các kỹ sư luôn đánh giá cao đầu tuýp ở khả năng linh hoạt biến đổi nhờ kết hợp với các loại phụ kiện cần siết khác nhau.

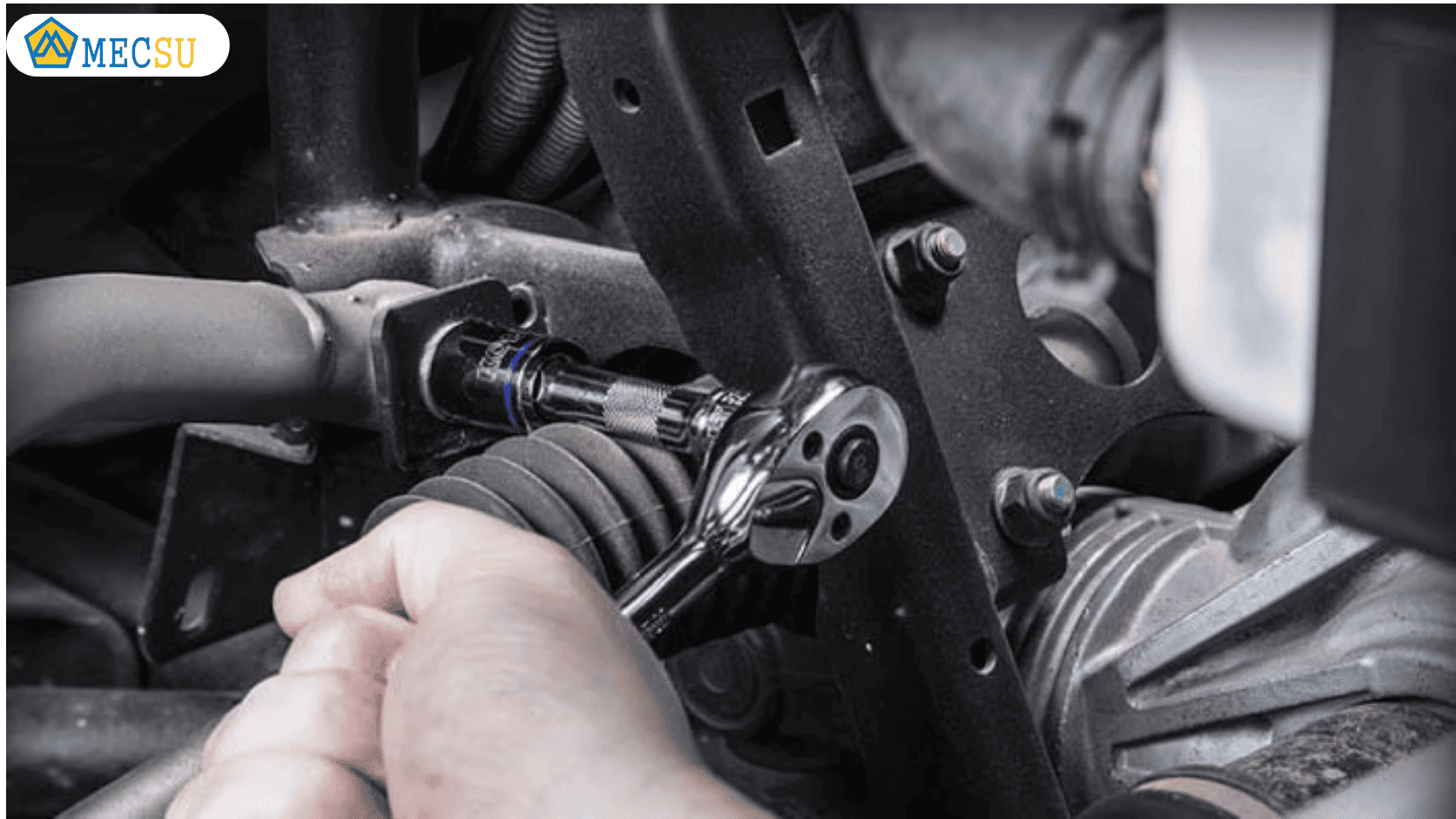

Ứng dụng đầu tuýp trong sửa chữa ô tô

Những ưu điểm vượt trội về công dụng kỹ thuật của đầu khẩu bao gồm:

• Làm việc hiệu quả trong hốc sâu: Nhờ kết hợp với thanh nối dài, đầu tuýp có thể chui sâu vào bên trong lốc máy ô tô hay vỏ máy nén khí.
• Kiểm soát chính xác lực siết: Là phụ kiện bắt buộc phải dùng cùng cần siết lực để kiểm soát lực siết tiêu chuẩn theo đúng khuyến cáo nhà sản xuất thiết bị.
• Chuyên biệt hóa công việc: Các loại đầu tuýp tháo bugi (có lót cao su/nam châm giữ bugi) giúp tháo lắp hệ thống đánh lửa cực nhanh mà không gây vỡ sứ.

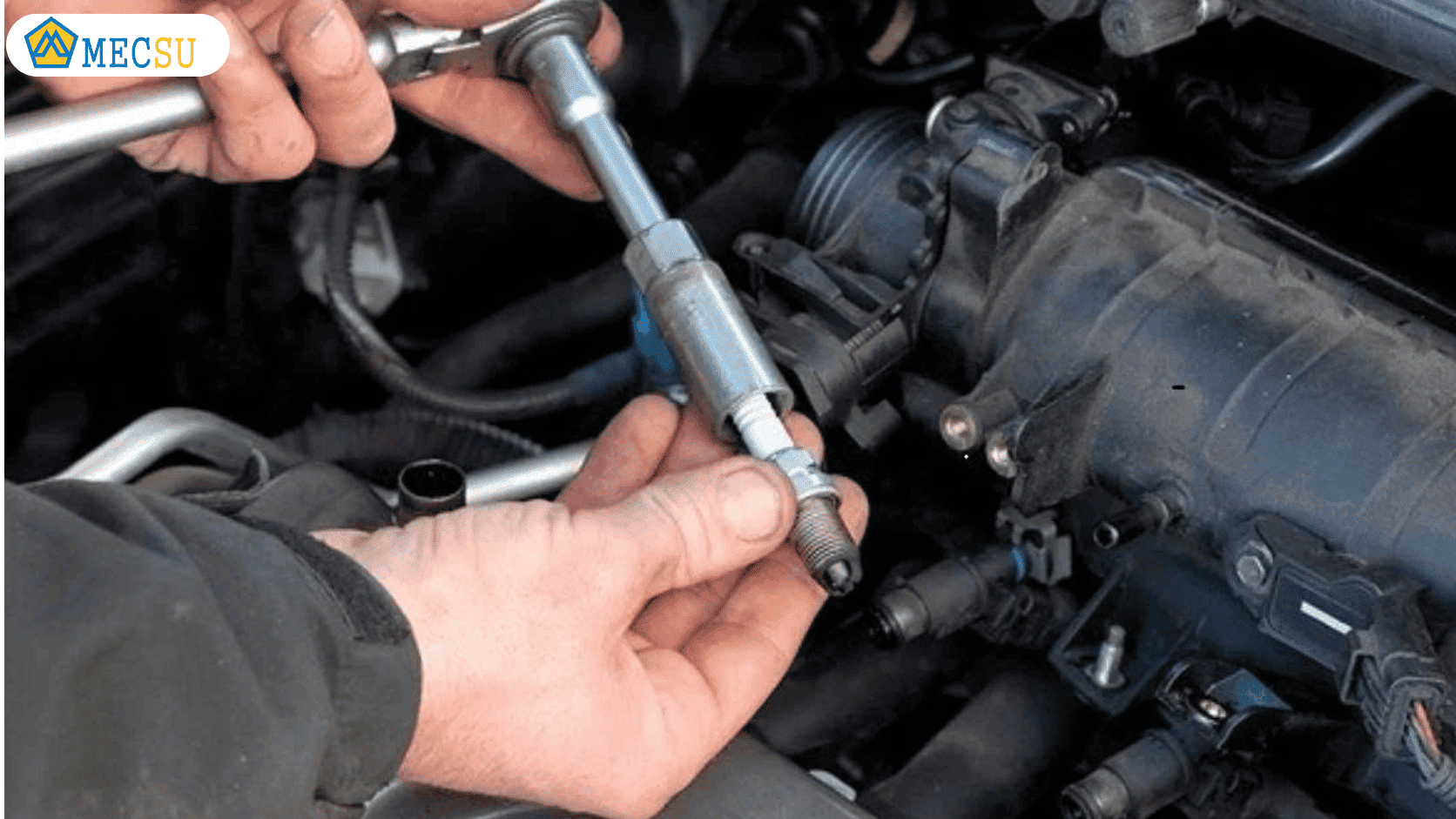

Ứng dụng đầu tuýp trong quá trình tháo bugi

XEM THÊM DỤNG CỤ CẦM TAY TẠI MECSU

9. CÂU HỎI THƯỜNG GẶP (FAQ)

Sự khác biệt giữa đầu tuýp trắng và đầu tuýp đen là gì?

Tuýp trắng làm bằng thép Cr-V mạ Chrome dùng cho tay vặn thủ công; tuýp đen làm bằng thép Cr-Mo dẻo dai hơn, chịu được va đập cường độ cao từ súng siết khí nén/pin.

Tại sao không nên dùng đầu tuýp trắng cho súng bắn ốc khí nén?

Thép Cr-V của tuýp trắng rất cứng nhưng giòn, khi chịu lực va đập búa xoay từ súng khí nén dễ bị nứt vỡ văng mảnh gây nguy hiểm cho người thao tác.

Khi nào nên sử dụng đầu tuýp sâu lòng (Deep Socket)?

Nên dùng tuýp sâu lòng khi tháo đai ốc nằm trên thanh ren dài nhô cao, hoặc bu lông nằm sâu bên trong hốc máy mà đầu tuýp ngắn không với tới.
