Cách Chọn Size Đầu Tuýp Theo Bu Lông Và Đai Ốc Chính Xác

Cách chọn size đầu tuýp theo bu lông và đai ốc là đo khoảng cách giữa hai mặt phẳng đối diện của đầu lục giác, sau đó chọn đầu tuýp có kích thước mm trùng khớp với số đo này.

1. Size đầu tuýp được xác định theo thông số nào?

Size đầu tuýp được xác định theo kích thước phần đầu bu lông hoặc đai ốc mà đầu tuýp ôm vào, không phải theo đường kính thân ren. Với bu lông lục giác hệ mét, kích thước này thường được tính bằng mm và phải khớp với kích thước danh nghĩa của đầu tuýp.

Việc hiểu rõ nguyên lý xác định kích thước giúp kỹ thuật viên lựa chọn dụng cụ chính xác, tránh hiện tượng trượt lực hoặc hỏng đầu ốc trong quá trình thi công.

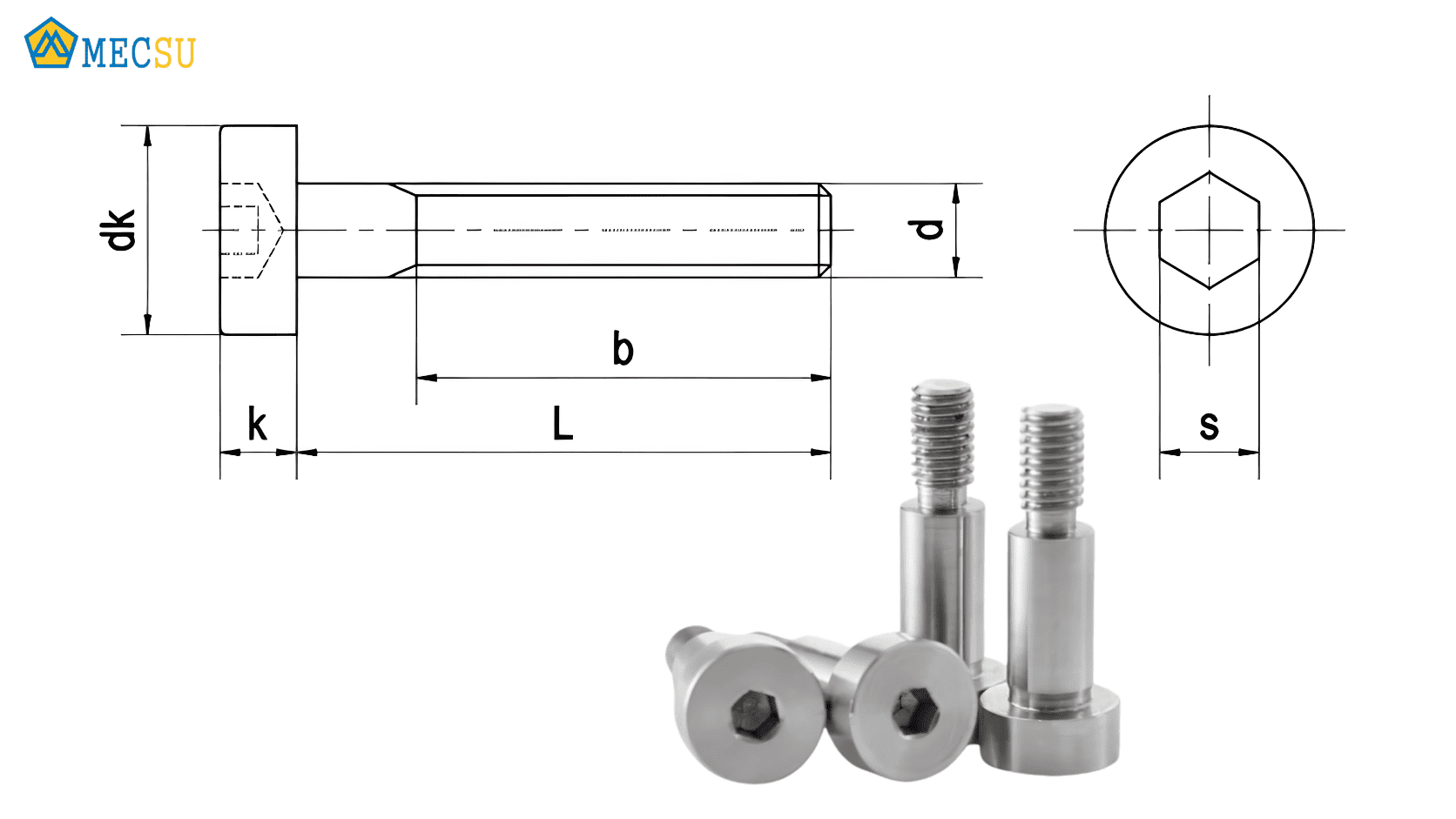

Bulong tương ứng với size đầu tuýp

1.1. Thông số S trên bu lông và đai ốc có ý nghĩa gì?

Thông số S là khoảng cách giữa hai mặt phẳng song song đối diện của đầu lục giác. Đây là kích thước quan trọng để xác định đầu tuýp cần dùng. Khi đo được S, người dùng chọn đầu tuýp có kích thước làm việc tương ứng, chẳng hạn S = 17 mm thì chọn đầu tuýp 17 mm.

• Ký hiệu chuẩn kỹ thuật: Ký hiệu S (Width across flats - SW) đại diện cho bề rộng khoảng hở của chìa vặn hoặc lòng đầu tuýp.
• Tính đồng nhất theo hệ đo: Kích thước S quy định theo đơn vị milimét (hệ mét) hoặc inch (hệ inch), quyết định trực tiếp tới khả năng lắp ghép vừa vặn.
• Quy đổi trực tiếp: Đo chính xác giá trị S bằng bao nhiêu thì chọn đúng size socket (khẩu) mang con số kích thước tương ứng.

1.2. Có phải đường kính bu lông quyết định trực tiếp size đầu tuýp không?

Không. Ký hiệu M trên bu lông thể hiện đường kính danh nghĩa của phần ren, còn size đầu tuýp dựa trên kích thước đầu lục giác. Vì vậy, không nên chọn đầu tuýp chỉ dựa vào M10, M12 hay M16 mà cần kiểm tra kích thước thực tế của đầu bu lông.

Để hiểu rõ hơn về phân loại và nguyên lý của dụng cụ vặn, người dùng có thể tham khảo bài viết Đầu tuýp là gì? cấu tạo, phân loại và công dụng kỹ thuật trên hệ thống Mecsu.

• Sự khác biệt giữa thân ren và đầu ốc: Ký hiệu M10 nghĩa là đường kính ren ngoài bằng 10 mm, tuy nhiên kích thước đầu vặn S thường là 16 mm hoặc 17 mm tùy theo tiêu chuẩn sản xuất.
• Sự đa dạng tiêu chuẩn: Cùng một cỡ ren M8, bu lông chuẩn DIN 933 có S = 13 mm nhưng theo chuẩn ISO 4017 lại có S = 13 mm hoặc chuẩn Nhật JIS có thể là 12 mm.
• Nguy cơ khi suy đoán cảm tính: Lựa chọn đầu tuýp theo đường kính M dễ dẫn đến việc mua sai kích thước lòng vặn của đầu khẩu.

Ký hiệu đầu bu lông tương đương inox SUS 304

2. Làm thế nào để chọn đúng size đầu tuýp theo bu lông và đai ốc?

Đầu tiên xác định bu lông hoặc đai ốc thuộc hệ mét hay inch, sau đó đo khoảng cách giữa hai mặt phẳng đối diện của đầu lục giác. Chọn đầu tsuýp có kích thước tương ứng và thử lắp trực tiếp. Đầu tuýp đúng size phải ôm khít, không lắc và không bị kênh.

Thao tác theo đúng trình tự kỹ thuật giúp quy trình tháo lắp diễn ra nhanh chóng, an toàn và bảo vệ bề mặt chi tiết máy khỏi biến dạng.

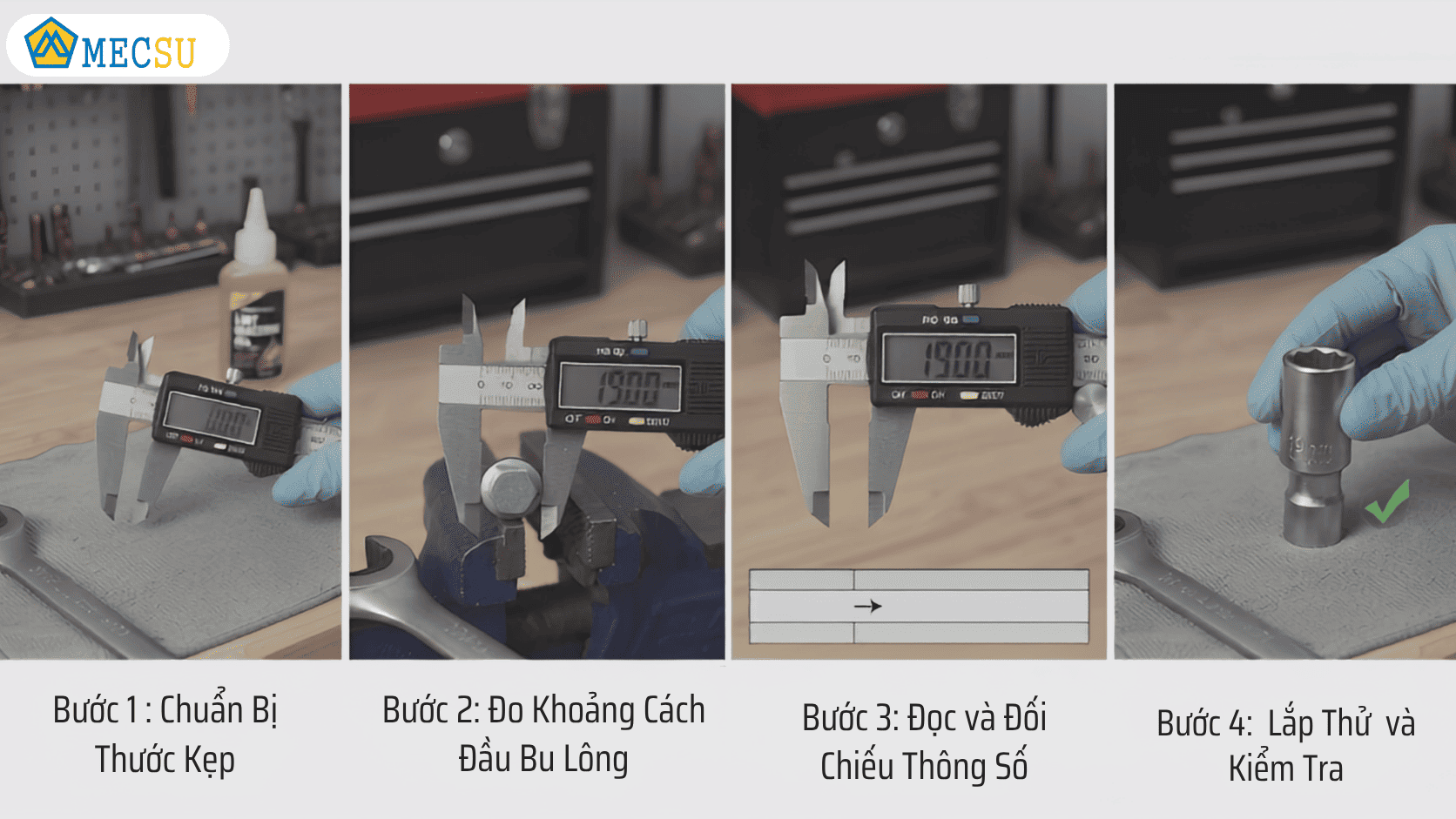

Quy trình 4 bước đo kích thước đầu bu lông và chọn lựa đầu tuýp phù hợp

2.1. Nếu không biết size bu lông thì đo như thế nào để chọn đầu tuýp?

Dùng thước cặp hoặc dụng cụ đo phù hợp để đo khoảng cách giữa hai mặt phẳng đối diện của đầu bu lông. Ghi lại kết quả theo mm nếu sử dụng hệ mét, sau đó chọn đầu tuýp có kích thước trùng với số đo. Không dùng đường kính thân ren để thay thế phép đo này.

• Sử dụng thước kẹp (thước cặp): Kẹp hai mỏ đo của thước vuông góc chính xác vào hai mặt phẳng song song của đầu bu lông.
• Đọc thông số chuẩn xác: Ghi lại số đo milimét thực tế trên vạch chia hoặc màn hình điện tử (ví dụ: 19.0 mm).
• Đối chiếu hệ đơn vị: Nếu số đo ra lẻ theo mm (ví dụ: 12.7 mm, 14.2 mm, 19.05 mm), hãy kiểm tra xem bu lông đó có thuộc hệ inch (1/2", 9/16", 3/4") hay không.

>>> Xem thêm: Đầu Tuýp 1/4", 3/8", 1/2", 3/4" Và 1" Khác Nhau Như Thế Nào ?

2.2. Làm sao nhận biết đầu tuýp bị rộng hoặc quá chật so với bu lông?

Đầu tuýp đúng kích thước phải lồng vào đầu bu lông vừa khít và không có độ rơ đáng kể. Nếu đầu tuýp lắc, chỉ tiếp xúc tại một phần cạnh hoặc khó lồng hoàn toàn, cần dừng thao tác và kiểm tra lại size để tránh trượt, mòn hoặc làm tròn đầu bu lông.

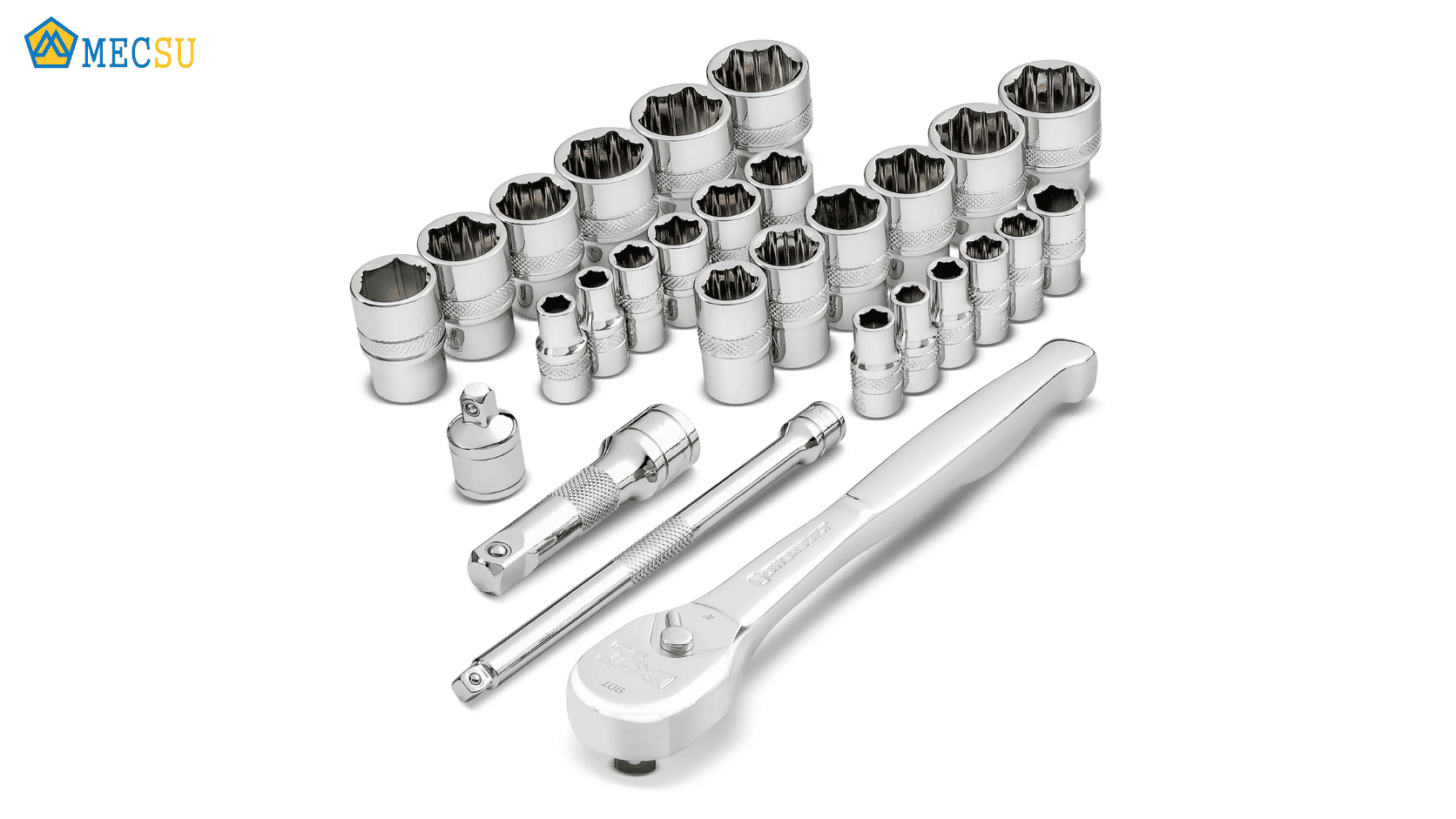

Lựa chọn đúng loại đầu tuýp

THAM KHẢO SẢN PHẨM ĐẦU TUÝP CHÍNH HÃNG KHÁC

3. Bảng size đầu tuýp theo bu lông hệ mét phổ biến là bao nhiêu?

Với bu lông hệ mét, size đầu tuýp cần được chọn theo kích thước đầu lục giác thực tế của từng tiêu chuẩn bu lông. Không nên suy đoán size chỉ từ ký hiệu M. Bảng tra dưới đây dùng để đối chiếu nhanh và cần kiểm tra lại tiêu chuẩn bu lông cụ thể trước khi áp dụng.

Đối chiếu chuẩn ISO 2725-1:2017 giúp chọn đầu tuýp chính xác cho các dòng bu lông hệ mét từ M6 đến M24.

Tham khảo thông số kỹ thuật tiêu chuẩn quốc tế tại ISO 2725-1:2017 về đầu tuýp.

4. Đầu tuýp hệ mét và hệ inch khác nhau như thế nào?

Đầu tuýp hệ mét được kích thước bằng mm, trong khi đầu tuýp hệ inch được biểu thị bằng inch hoặc phân số inch. Hai hệ có một số kích thước gần nhau nhưng không nên thay thế tùy tiện vì sai lệch nhỏ vẫn có thể gây độ rơ và làm hỏng cạnh bu lông.

Việc phân biệt đúng chuẩn hệ đo lường là yêu cầu bắt buộc khi thao tác trên các thiết bị nhập khẩu từ Châu Âu, Mỹ hoặc Nhật Bản.

Phân biệt ký hiệu khắc trên thân đầu tuýp hệ mét và hệ inch

4.1. Có nên dùng đầu tuýp inch cho bu lông hệ mét không?

Không nên dùng đầu tuýp inch thay cho đầu tuýp hệ mét chỉ vì hai kích thước có vẻ gần nhau. Sai số giữa hai hệ có thể khiến đầu tuýp không ôm sát bu lông, làm tăng nguy cơ trượt và làm tròn cạnh khi tạo lực lớn.

• Độ lệch cơ học tuy nhỏ nhưng nguy hiểm: Ví dụ đầu tuýp 11/16" tương đương 17.46 mm, lớn hơn 17 mm khoảng 0.46 mm. Độ hở này đủ làm trượt cạnh đai ốc khi chịu tải cao.
• Suy giảm diện tích tiếp xúc: Sự lệch pha hệ đo làm cho ngàm đầu tuýp chỉ tiếp xúc ở đỉnh góc thay vì tì đều lên mặt phẳng lục giác.
• Làm biến dạng vật liệu: Lực vặn tập trung vào các góc nhọn làm sứt mẻ góc ốc và mòn lòng đầu tuýp.

4.2. Làm sao phân biệt đầu tuýp mm và đầu tuýp inch?

Kiểm tra ký hiệu được dập hoặc khắc trên thân đầu tuýp. Kích thước hệ mét thường ghi bằng mm như 10, 13, 17 hoặc 19; hệ inch thường ghi dạng phân số như 3/8", 1/2" hoặc 11/16". Khi không rõ ký hiệu, cần đối chiếu với catalog sản phẩm.

Lưu ý phân biệt kích thước đầu vặn ốc và cỡ đầu vuông kết nối cần siết. Bạn có thể tìm hiểu dòng Đục - đầu tuýp SATA chính hãng tại Mecsu.

• Chữ số nguyên (Hệ Mét): Dấu khắc dạng 8mm, 10mm, 12mm, 17mm, 19mm, 24mm...
• Chữ số phân số (Hệ Inch): Dấu khắc dạng 1/4", 3/8", 1/2", 9/16", 11/16", 3/4"...
• Tránh nhầm lẫn đầu vuông kết nối: Đầu vuông tay vặn thường dùng hệ inch (1/4", 3/8", 1/2", 3/4"), còn lòng ôm bu lông có thể là hệ mm hoặc hệ inch.

5. Nên chọn đầu tuýp 6 cạnh hay 12 cạnh khi vặn bu lông?

Đầu tuýp 6 cạnh phù hợp khi cần truyền lực lớn và hạn chế làm tròn đầu bu lông nhờ khả năng tiếp xúc tốt với các mặt phẳng. Đầu 12 cạnh thuận tiện hơn khi thao tác ở góc hẹp. Việc lựa chọn số cạnh nên dựa trên tình trạng bu lông và không gian làm việc.

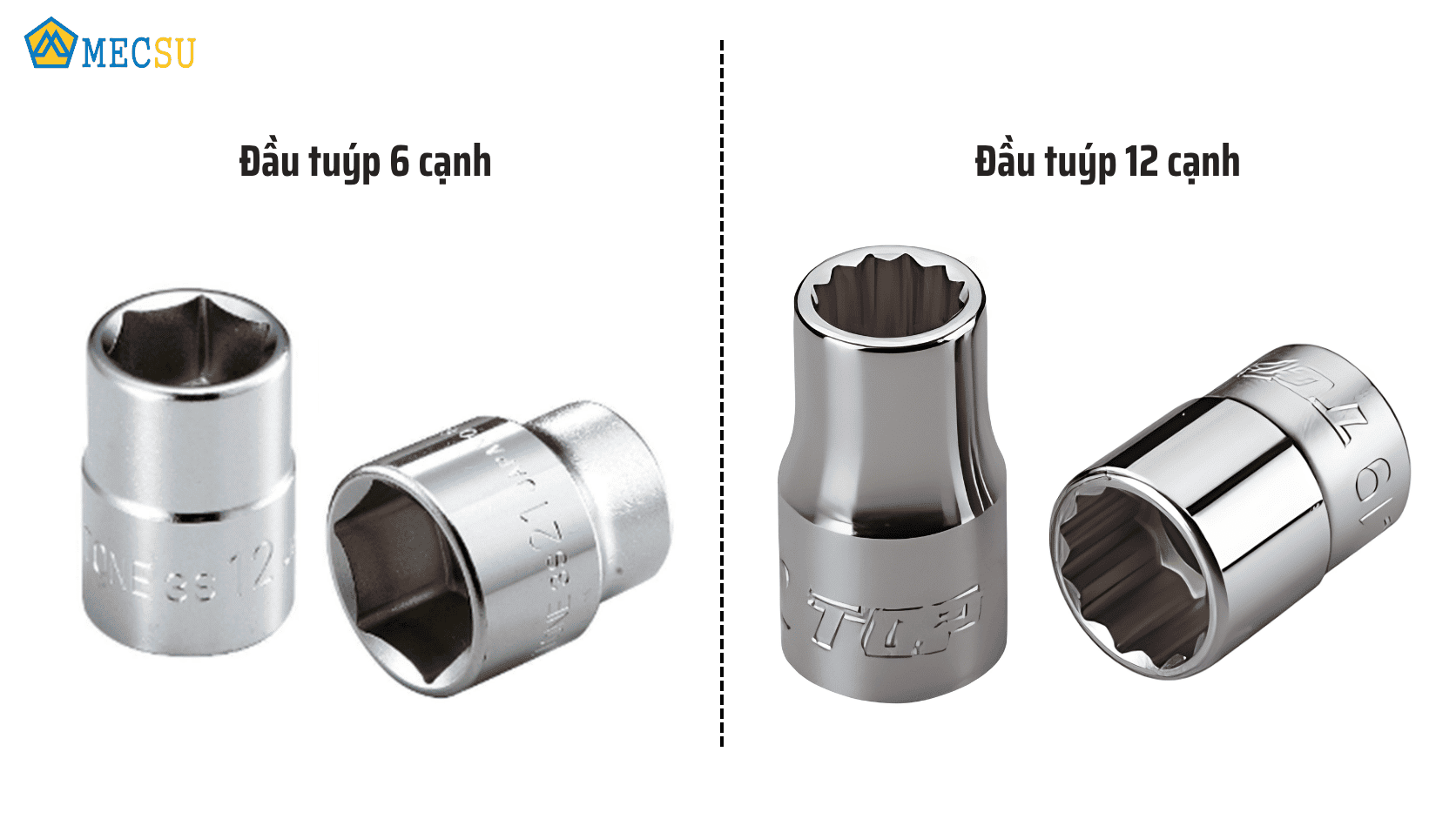

Đầu tuýp 6 cạnh và 12 cạnh

Hiểu rõ ưu nhược điểm của từng cấu trúc lòng vặn sẽ giúp người thợ tối ưu tốc độ và an toàn lao động.

5.1. Khi nào nên chọn đầu tuýp 6 cạnh?

Chọn đầu tuýp 6 cạnh khi cần tháo bu lông chịu lực lớn, bu lông bị kẹt hoặc khi ưu tiên khả năng bám chắc và hạn chế trượt. Thiết kế 6 cạnh tiếp xúc với các mặt phẳng của đầu lục giác, phù hợp cho nhiều công việc sửa chữa và bảo trì.

• Vặn bu lông gỉ sét hoặc kẹt cứng: Tiếp xúc bề mặt rộng giúp truyền lực tối đa mà không gây trượt ngàm.
• Sử dụng với súng siết bu lông (Impact Wrench): Độ dày thành tuýp 6 cạnh chắc chắn, phân bổ lực va đập an toàn.
• Bảo vệ bu lông đắt tiền: Tránh làm méo góc các chi tiết linh kiện máy móc quan trọng.

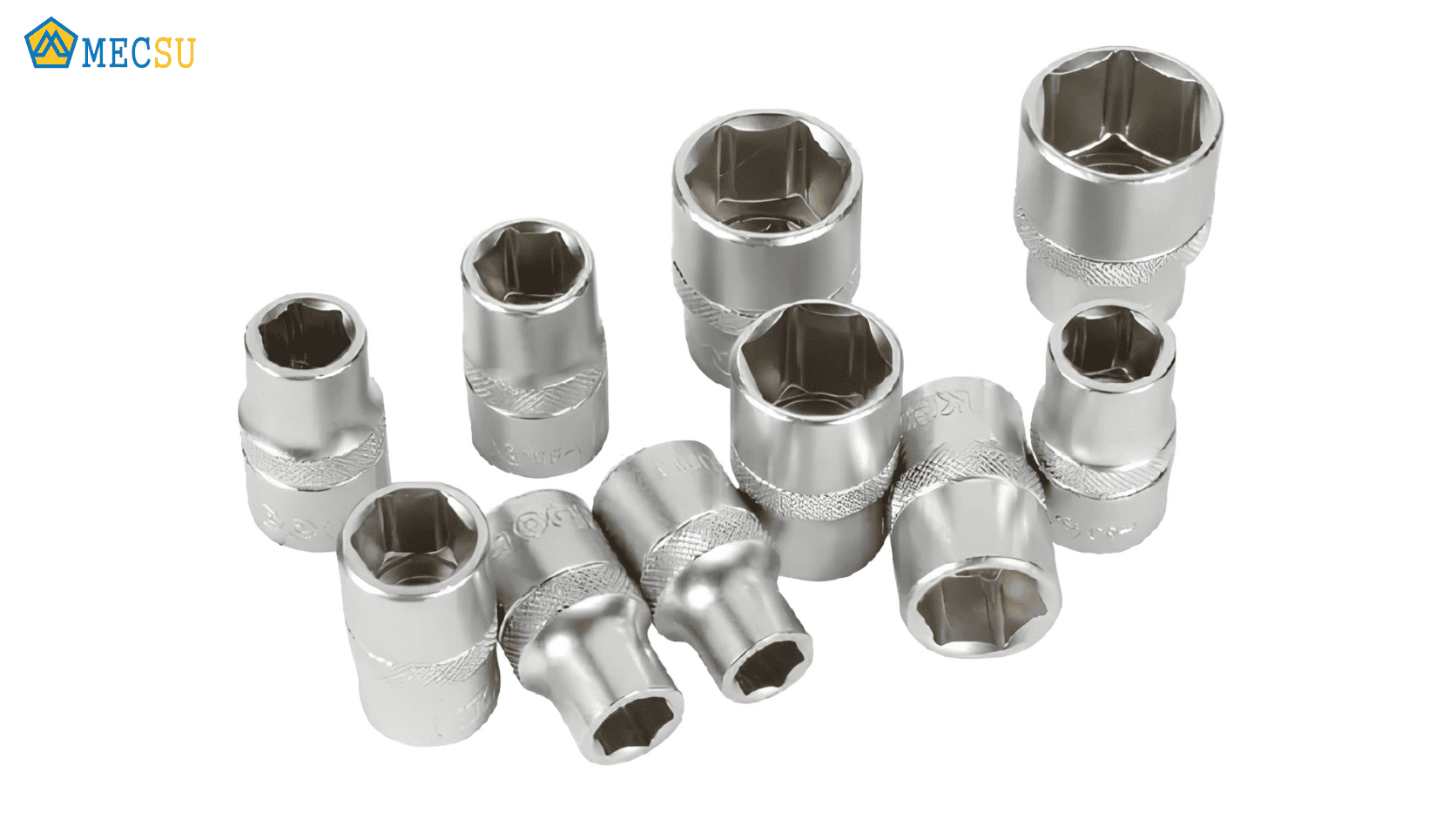

Đầu tuýp 6 cạnh

5.2. Khi nào đầu tuýp 12 cạnh phù hợp hơn?

Đầu tuýp 12 cạnh phù hợp khi cần thao tác nhanh hoặc làm việc trong không gian hạn chế, nơi khó xoay dụng cụ nhiều góc. Tuy nhiên, với bu lông bị kẹt, mòn hoặc cần lực siết lớn, nên ưu tiên đầu 6 cạnh để tăng khả năng bám.

• Góc xoay tay vặn bị khống chế: Chỉ cần xoay nhích 30 độ là đã có thể tra đầu khẩu vào bu lông.
• Thao tác với đai ốc 12 cạnh đặc thù: Một số bu lông đầu 12 cạnh (Double Hex bolt) bắt buộc phải sử dụng loại tuýp này.
• Công việc lắp ráp nhẹ, tốc độ cao: Giúp kỹ thuật viên tra dụng cụ nhanh chóng vào các vị trí ốc mà không tốn thời gian căn chỉnh.

Chi tiết về đặc tính kỹ thuật có thể tham khảo bài viết đầu tuýp 6 cạnh và 12 cạnh khác nhau như thế nào trên Mecsu.

6. Làm sao kiểm tra đầu tuýp đã chọn có đúng size không?

Sau khi chọn đầu tuýp, hãy đặt trực tiếp lên bu lông hoặc đai ốc và kiểm tra độ ôm. Đầu tuýp cần lồng hết vào phần lục giác, không nghiêng và không có độ rơ rõ rệt. Nếu cảm thấy đầu tuýp trượt hoặc không ăn khớp hoàn toàn, cần đổi size trước khi tạo lực.

Thao tác kiểm tra này chỉ mất vài giây nhưng ngăn ngừa rủi ro hư hỏng thiết bị và tai nạn lao động.

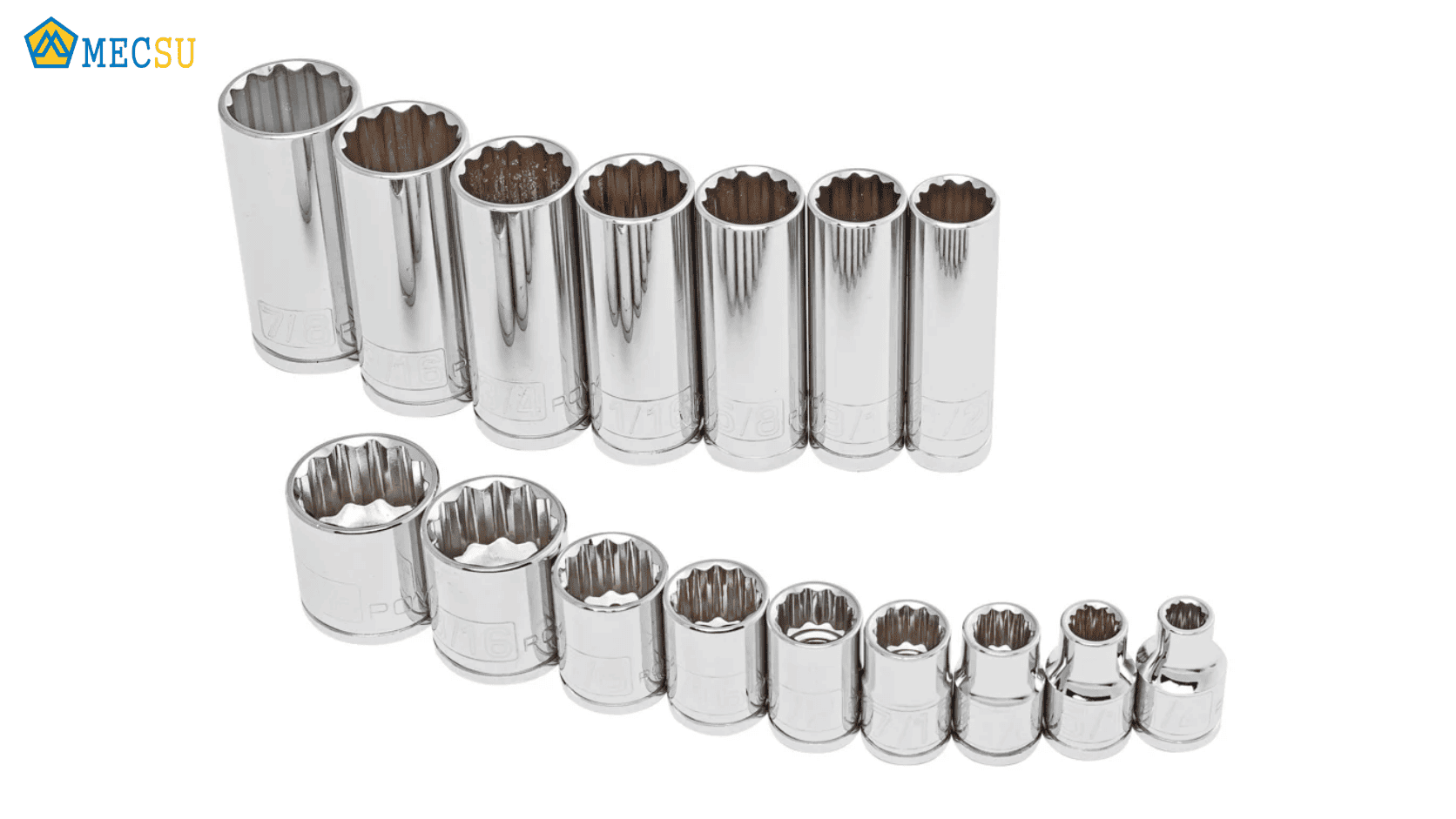

Đầu tuýp 12 cạnh

Chi tiết về đặc tính kỹ thuật có thể tham khảo bài viết Đầu Tuýp 6 Cạnh Và 12 Cạnh Khác Nhau Thế Nào? trên Mecsu.

6.1. Vì sao chọn sai size đầu tuýp có thể làm tròn đầu bu lông?

Khi đầu tuýp không khớp hoàn toàn, lực siết không được phân bổ đều trên các mặt phẳng của bu lông. Đầu tuýp có thể trượt hoặc tập trung lực vào một số điểm, làm mòn và biến dạng cạnh. Vì vậy, chọn đúng size là bước quan trọng trước khi siết hoặc tháo.

Kiểm tra khớp nối: Đầu tuýp đúng size và đầu tuýp sai size

6.2. Khi đầu bu lông đã bị tròn thì có nên tiếp tục dùng đầu tuýp thông thường không?

Không nên cố tiếp tục với đầu tuýp thông thường nếu các cạnh bu lông đã bị tròn đáng kể. Cần dừng thao tác và sử dụng phương pháp tháo phù hợp với mức độ hư hỏng, đồng thời tránh tăng lực liên tục vì có thể làm tình trạng đầu bu lông nghiêm trọng hơn.

• Sử dụng đầu tuýp tháo ốc hư (Extracting Socket): Loại tuýp chuyên dụng có lưỡi xoắn ngược bám chặt vào bề mặt bu lông tròn cạnh.
• Dùng kìm chết hoặc cờ lê tự do: Kẹp thật chặt vào đường kính ngoài để tăng ma sát tháo tạm thời.
• Sử dụng phương pháp nhiệt hoặc dung dịch tẩy rỉ: Xịt dung dịch thẩm thấu trước khi dùng dụng cụ tháo chuyên dụng để hạ lực cản ren.

THAM KHẢO SẢN PHẨM TẠI ĐÂY

7. Câu hỏi thường gặp (FAQ)

Size đầu tuýp có giống size bu lông không?

Không hoàn toàn. Size đầu tuýp được xác định theo kích thước phần đầu lục giác mà nó ôm, trong khi ký hiệu M của bu lông thể hiện đường kính danh nghĩa phần ren.

Bu lông M10 dùng đầu tuýp bao nhiêu mm?

Không nên xác định chỉ từ ký hiệu M10 vì kích thước đầu lục giác còn phụ thuộc tiêu chuẩn bu lông. Cần đối chiếu tiêu chuẩn hoặc đo trực tiếp kích thước S.

Đầu tuýp 17 mm dùng cho bu lông nào?

Đầu tuýp 17 mm dùng cho bu lông hoặc đai ốc có kích thước giữa hai mặt phẳng đối diện của đầu lục giác là 17 mm, với điều kiện hình dạng và hệ đo tương thích.

Có thể dùng đầu tuýp 12 cạnh cho bu lông 6 cạnh không?

Có, nếu đầu tuýp có kích thước phù hợp và được thiết kế tương thích. Tuy nhiên, khi cần truyền lực lớn hoặc bu lông bị kẹt, đầu 6 cạnh thường là lựa chọn an toàn hơn.

Đầu tuýp 6 cạnh có tốt hơn đầu 12 cạnh không?

Không có loại tốt hơn trong mọi tình huống. Đầu 6 cạnh phù hợp khi cần bám và truyền lực; đầu 12 cạnh thuận tiện hơn khi cần thao tác ở góc hẹp.

Làm sao chọn đầu tuýp khi không biết kích thước bu lông?

Đo trực tiếp khoảng cách giữa hai mặt phẳng đối diện của đầu lục giác bằng thước cặp hoặc dụng cụ đo phù hợp, sau đó chọn đầu tuýp có kích thước tương ứng.

Có nên dùng đầu tuýp inch cho bu lông mm không?

Không nên. Dù một số kích thước có thể gần nhau, độ lệch vẫn có thể tạo độ rơ và làm tăng nguy cơ trượt, làm tròn hoặc hư hỏng đầu bu lông.

Đầu tuýp 1/2 inch có nghĩa là đầu tuýp 1/2 inch cho bu lông không?

Không. "1/2 inch" thường chỉ kích thước đầu vuông kết nối của đầu tuýp với tay vặn, không phải kích thước đầu bu lông. Size phần làm việc của đầu tuýp có thể là 10 mm, 17 mm, 24 mm...
