Vòng Bi - Bạc Đạn KOYO

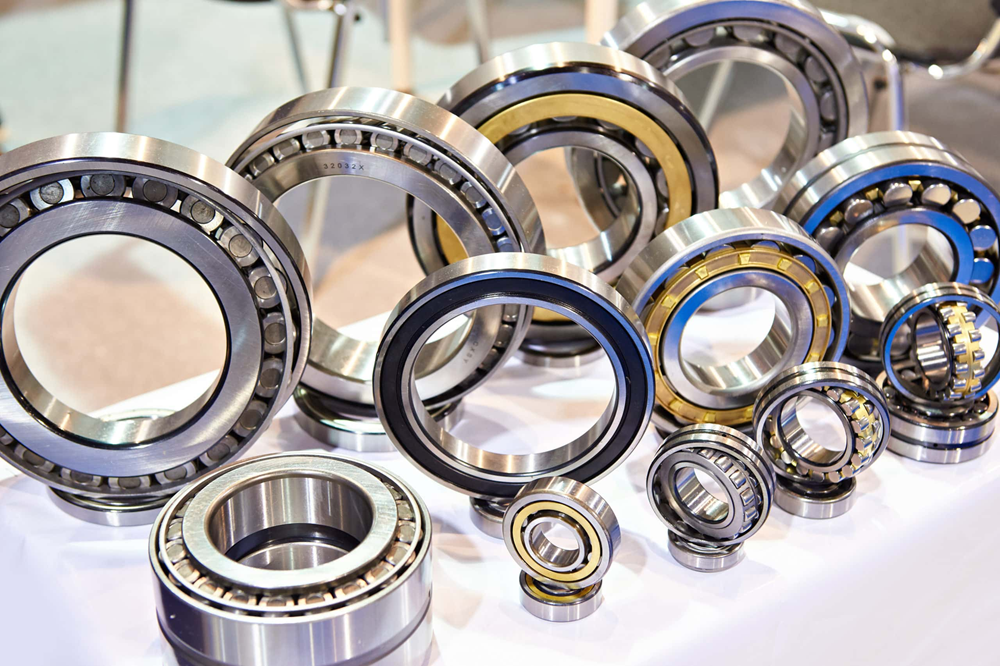

1. Vòng bi bạc đạn là gì?

Vòng bi (tên tiếng Anh: Bearing), hay còn được biết đến với các tên gọi phổ biến tại Việt Nam như bạc đạn, ổ lăn, ổ bi, là một chi tiết cơ khí quan trọng, được thiết kế để giảm ma sát giữa các bộ phận chuyển động, hỗ trợ chuyển động quay hoặc thẳng, và chịu tải. Chúng đóng vai trò thiết yếu trong hầu hết các loại máy móc, từ những thiết bị gia dụng đơn giản đến các hệ thống công nghiệp phức tạp.

Sơ lược về vòng bi/bạc đạn:

• Công dụng chính: Giảm ma sát, cho phép chuyển động mượt mà hơn, chịu lực và định vị các chi tiết quay.
• Cấu tạo nhận dạng cơ bản: Thường bao gồm vòng trong, vòng ngoài, con lăn (bi hoặc đũa), và vòng cách. Một số loại có thêm phớt chắn bụi/mỡ.
• Vật liệu phổ biến: Chủ yếu là thép hợp kim crom (GCr15), ngoài ra còn có thép không gỉ, ceramic, nhựa kỹ thuật tùy theo ứng dụng.
• Ứng dụng chính: Rất đa dạng, bao gồm ngành ô tô, xe máy, máy móc nông nghiệp, thiết bị công nghiệp nặng, động cơ điện, dụng cụ cầm tay, thiết bị y tế, hàng không vũ trụ, và nhiều lĩnh vực khác.

1.1. Vai Trò và Ứng Dụng Của Vòng Bi

Vòng bi đóng vai trò cực kỳ quan trọng trong hầu hết các ngành nghề và thiết bị:

• Giảm ma sát: Đây là chức năng cốt lõi, giúp giảm tổn thất năng lượng, giảm mài mòn và sinh nhiệt.
• Chịu tải: Vòng bi được thiết kế để chịu các loại tải trọng khác nhau (hướng tâm, dọc trục, hoặc kết hợp) tác động lên trục hoặc chi tiết máy.
• Định vị trục và chi tiết quay: Giữ cho trục quay hoặc các bộ phận chuyển động đúng vị trí, đảm bảo độ chính xác và ổn định trong vận hành.
• Tăng tuổi thọ máy móc: Bằng cách giảm ma sát và mài mòn, vòng bi góp phần kéo dài tuổi thọ của thiết bị.
• Nâng cao hiệu suất hoạt động: Giúp máy móc vận hành trơn tru, ổn định và đạt hiệu suất cao hơn.

Ứng dụng điển hình:

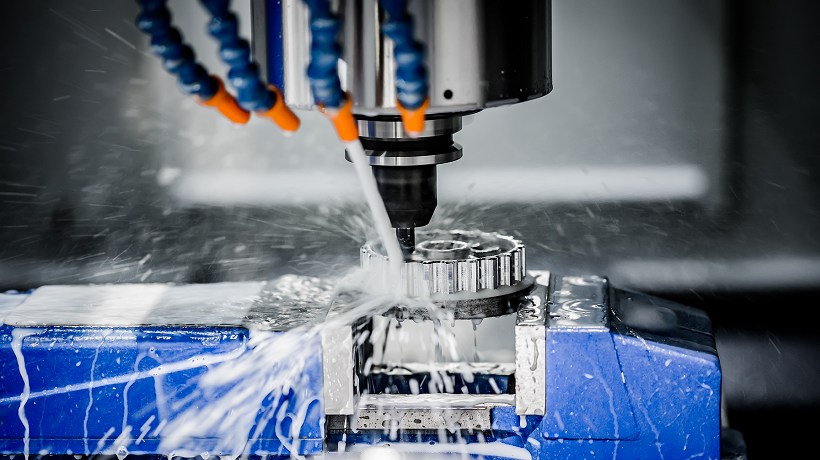

• Cơ khí chế tạo: Trong các máy công cụ (máy tiện, máy phay), động cơ, hộp số, bơm, quạt công nghiệp.
• Tự động hóa: Trong robot công nghiệp, băng tải, hệ thống truyền động chính xác.

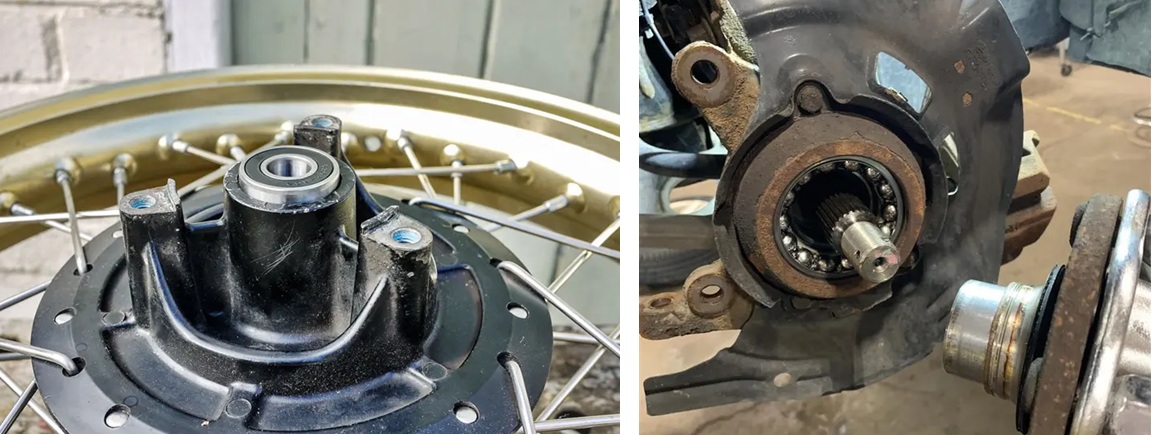

• Ô tô, xe máy: Trong bánh xe, trục khuỷu, hộp số, hệ thống lái.
• Máy móc công nghiệp: Máy xây dựng, máy nông nghiệp, thiết bị khai khoáng, nhà máy thép, nhà máy xi măng.
• Thiết bị gia dụng: Máy giặt, tủ lạnh, máy điều hòa, quạt điện.

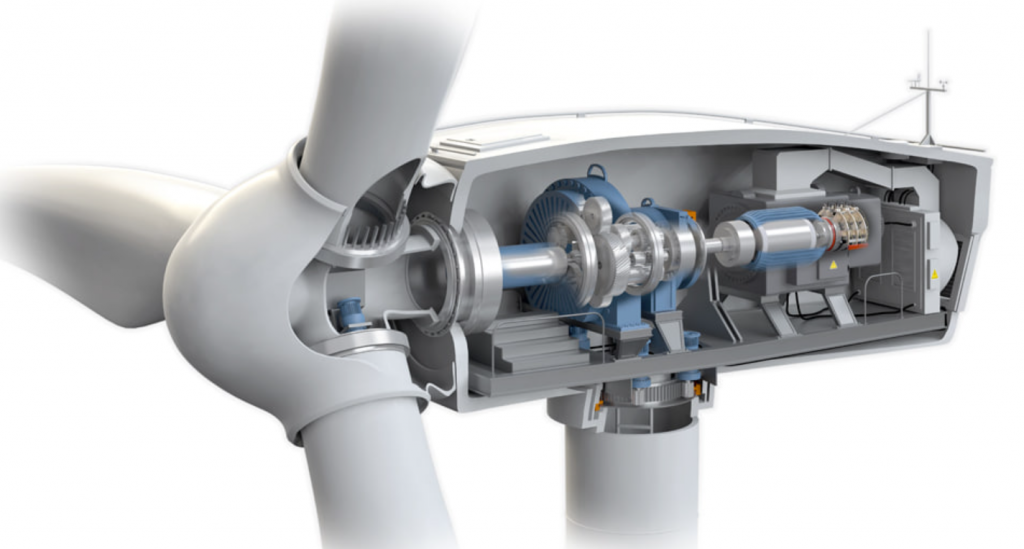

• Và nhiều ngành khác: Hàng không, vũ trụ, y tế, năng lượng (điện gió)...

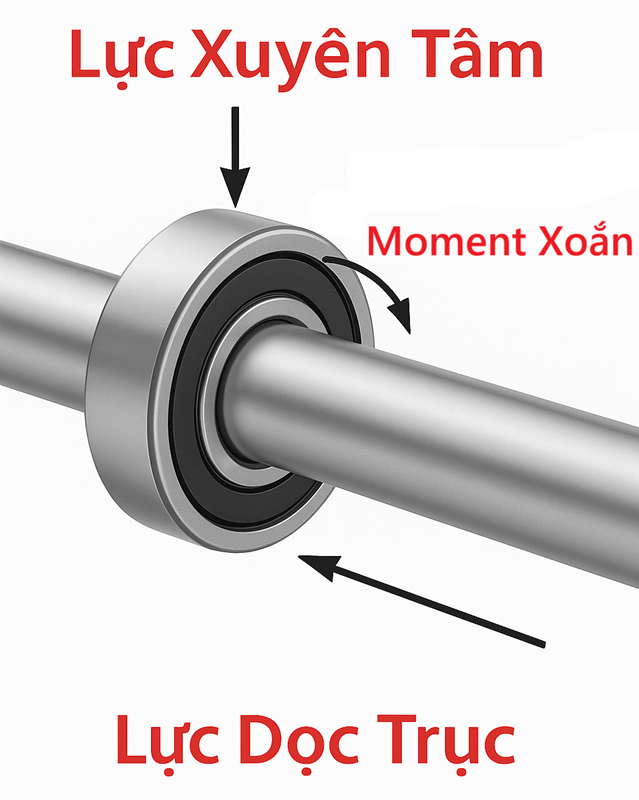

1.2. Phân Biệt Các Loại Lực Mà Vòng Bi Chịu

Vòng bi được thiết kế để chịu các loại tải trọng cơ bản sau:

• Lực xuyên tâm (Radial Load): Là lực tác động vuông góc với đường tâm (trục) của vòng bi. Ví dụ, trọng lượng của một trục quay đặt lên vòng bi.
• Lực dọc trục (Axial Load / Thrust Load): Là lực tác động song song với đường tâm (trục) của vòng bi. Ví dụ, lực đẩy của một cánh quạt lên trục động cơ.
• Tải trọng hỗn hợp (Combined Load): Là sự kết hợp của cả tải trọng hướng tâm và tải trọng dọc trục tác động đồng thời lên vòng bi.

Xem Thêm: Vòng bi cầu là gì? Cấu tạo, phân loại và ứng dụng trong cuộc sống

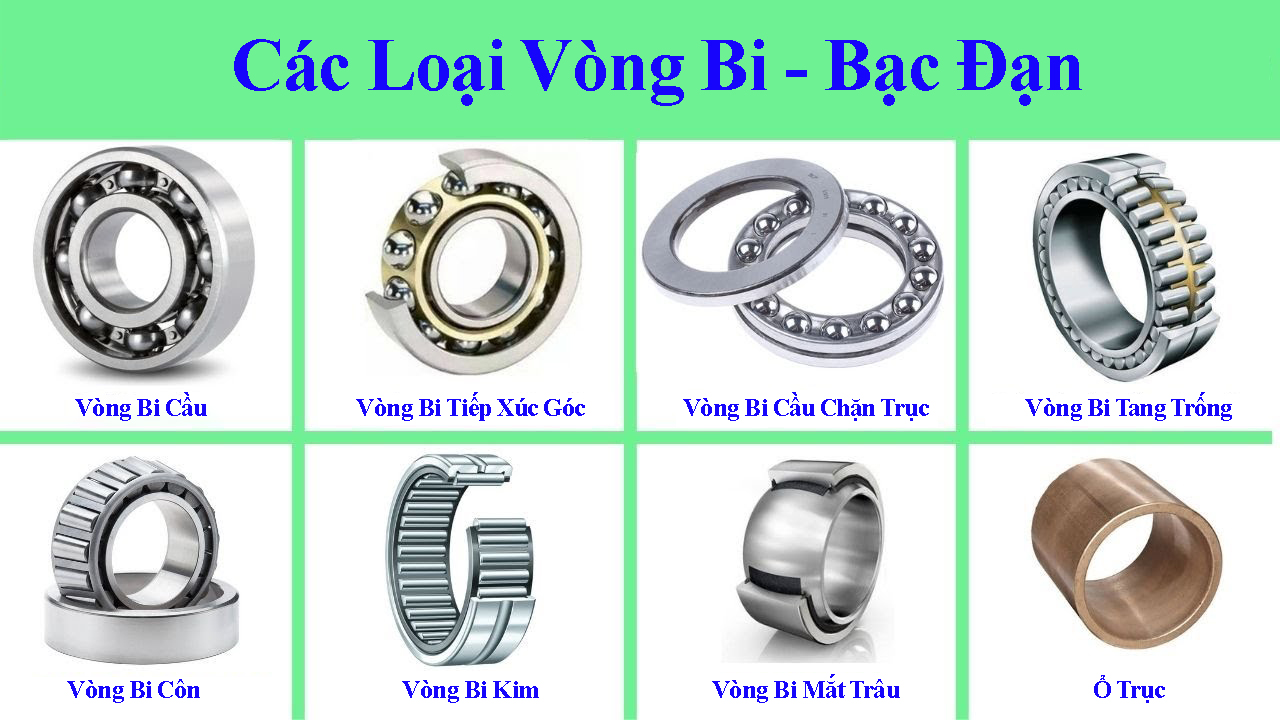

2. Phân Loại Vòng Bi (Bạc Đạn)

Vòng bi được phân loại dựa trên nhiều yếu tố như hình dạng con lăn, khả năng chịu tải, và ứng dụng. Dưới đây là các loại vòng bi thông dụng:

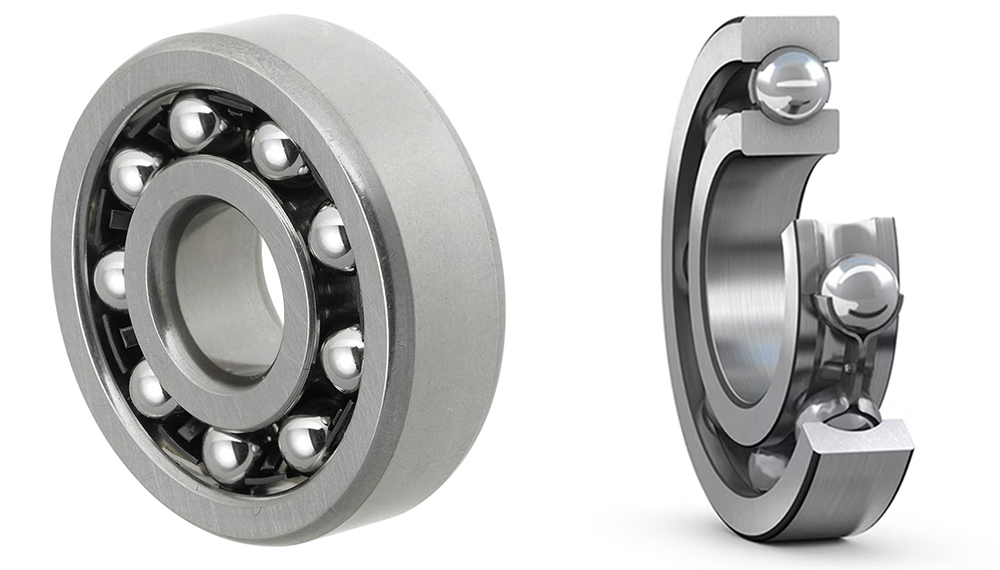

2.1. Vòng Bi Cầu (Deep Groove Ball Bearing)

• Mô tả: Là loại vòng bi phổ biến nhất, có rãnh lăn sâu trên cả vòng trong và vòng ngoài. Con lăn là các viên bi thép.
• Cấu tạo: Vòng trong, vòng ngoài, bi cầu, vòng cách. Có thể có phớt chắn bụi/mỡ (ký hiệu Z, ZZ, RS, 2RS).
• Ưu điểm: Đa năng, chịu được cả tải hướng tâm và tải dọc trục (ở mức độ nhất định), tốc độ làm việc cao, giá thành hợp lý, dễ lắp đặt, ít cần bảo trì.
• Nhược điểm: Khả năng chịu tải dọc trục không cao bằng các loại chuyên dụng, độ cứng vững không bằng vòng bi đũa.
• Ứng dụng điển hình: Động cơ điện nhỏ, hộp số, dụng cụ cầm tay, máy bơm, quạt, bánh xe máy, thiết bị gia dụng.

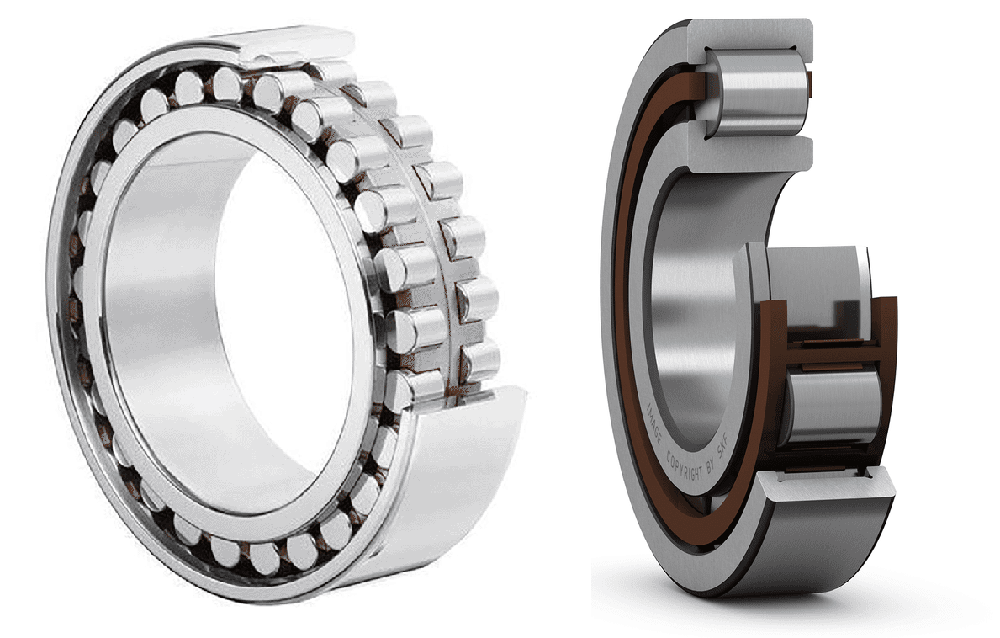

2.2. Vòng Bi Đũa (Cylindrical Roller Bearing)

• Mô tả: Sử dụng con lăn hình trụ. Tiếp xúc giữa con lăn và rãnh lăn là tiếp xúc đường.
• Cấu tạo: Vòng trong, vòng ngoài, con lăn trụ, vòng cách. Có nhiều thiết kế (NU, NJ, NUP, N...).
• Ưu điểm: Khả năng chịu tải hướng tâm rất cao, độ cứng vững tốt, phù hợp với tốc độ cao. Một số loại cho phép dịch chuyển tương đối theo chiều trục giữa vòng trong và vòng ngoài.
• Nhược điểm: Chủ yếu chịu tải hướng tâm, khả năng chịu tải dọc trục rất hạn chế hoặc không có (trừ một số thiết kế đặc biệt).
• Ứng dụng điển hình: Động cơ điện lớn, máy công cụ, hộp giảm tốc công nghiệp, trục cán trong nhà máy thép.

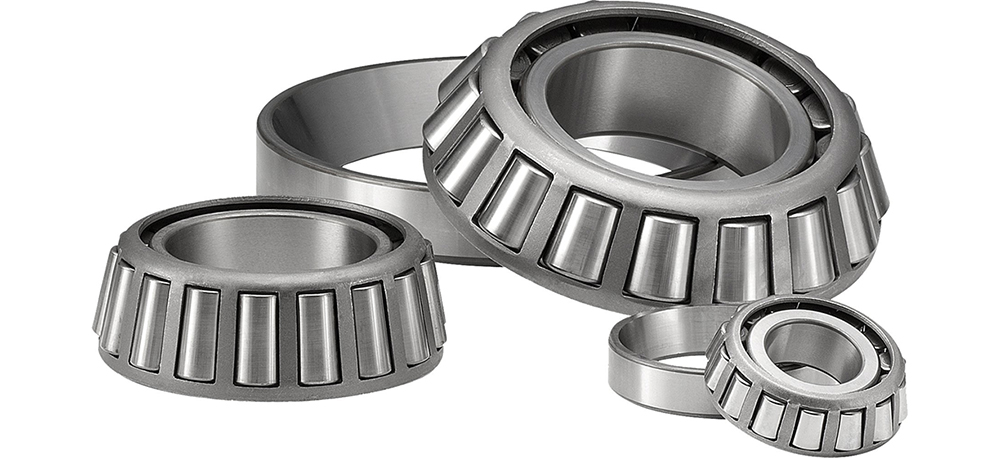

2.3. Vòng Bi Côn (Tapered Roller Bearing)

• Mô tả: Sử dụng con lăn hình côn và rãnh lăn cũng có dạng côn. Các đường kéo dài từ bề mặt côn của con lăn và rãnh lăn sẽ hội tụ tại một điểm trên trục của vòng bi.
• Cấu tạo: Vòng trong (côn), vòng ngoài (chén), con lăn côn, vòng cách. Thường được lắp cặp để chịu tải dọc trục theo cả hai hướng.
• Ưu điểm: Khả năng chịu tải trọng hỗn hợp (cả hướng tâm và dọc trục) rất tốt, độ cứng vững cao.
• Nhược điểm: Tốc độ giới hạn thấp hơn vòng bi cầu, cần lắp đặt và điều chỉnh khe hở cẩn thận.
• Ứng dụng điển hình: Bánh xe ô tô, hộp số xe tải, máy nông nghiệp, trục chính máy công cụ, các ứng dụng chịu tải nặng.

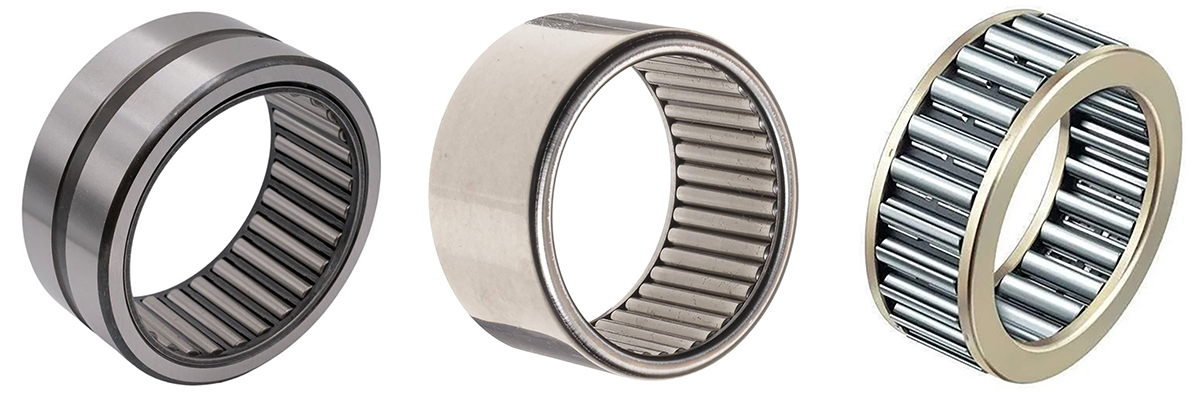

2.4. Vòng Bi Kim (Needle Roller Bearing)

• Mô tả: Sử dụng con lăn hình trụ dài và mỏng (giống cây kim).
• Cấu tạo: Có thể có vòng trong, vòng ngoài hoặc không (sử dụng trực tiếp bề mặt trục và lỗ gối đỡ làm rãnh lăn), con lăn kim, vòng cách.
• Ưu điểm: Kích thước tiết diện ngang rất nhỏ gọn, phù hợp với không gian lắp đặt hạn chế, khả năng chịu tải hướng tâm cao so với kích thước.
• Nhược điểm: Chủ yếu chịu tải hướng tâm, nhạy cảm với độ lệch trục.
• Ứng dụng điển hình: Hộp số, động cơ xe máy, khớp các-đăng, máy dệt, dụng cụ điện cầm tay.

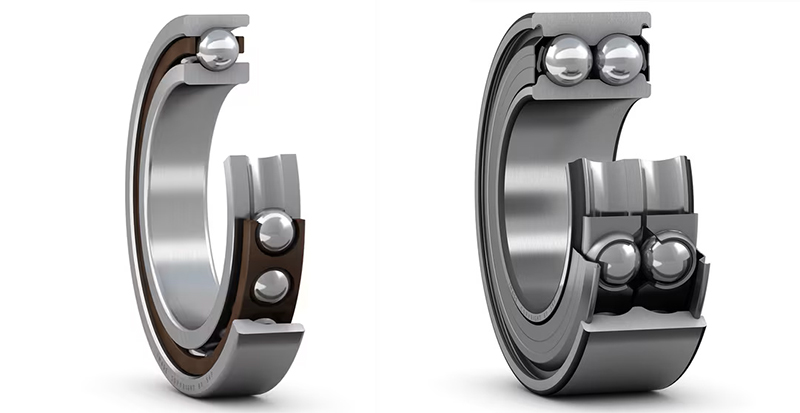

2.5. Vòng Bi Tiếp Xúc Góc (Angular Contact Ball Bearing)

• Mô tả: Rãnh lăn của vòng trong và vòng ngoài được thiết kế lệch nhau theo phương dọc trục, tạo ra một góc tiếp xúc giữa bi và rãnh lăn.
• Cấu tạo: Tương tự vòng bi cầu nhưng có góc tiếp xúc. Có loại một dãy và hai dãy.
• Ưu điểm: Chịu được tải trọng hỗn hợp (hướng tâm và dọc trục), tốc độ làm việc cao. Vòng bi tiếp xúc góc một dãy thường được lắp cặp (giáp lưng, giáp mặt, hoặc nối tiếp) để tăng khả năng chịu tải và độ cứng vững.
• Nhược điểm: Vòng bi một dãy chỉ chịu tải dọc trục theo một hướng.
• Ứng dụng điển hình: Trục chính máy công cụ tốc độ cao, máy bơm, máy nén khí, tuabin.

2.6.Vòng Bi Tự Lựa (Self-Aligning Ball Bearing / Spherical Roller Bearing)

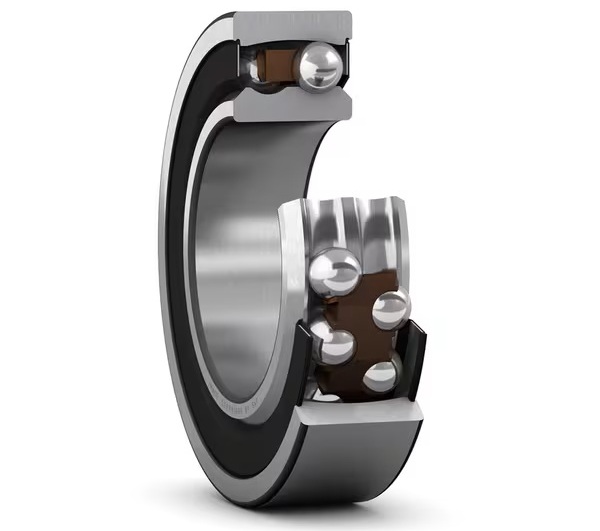

• Vòng bi cầu tự lựa (hai dãy): Có hai dãy bi, rãnh lăn ở vòng ngoài có dạng mặt cầu. Giúp vòng bi tự điều chỉnh khi có sự lệch tâm giữa trục và gối đỡ. Chịu tải hướng tâm và tải dọc trục nhỏ.
• Vòng bi tang trống (Vòng bi đũa cầu tự lựa): Sử dụng con lăn hình tang trống (hình thùng rượu). Khả năng chịu tải hướng tâm rất cao và tải dọc trục đáng kể. Khả năng tự lựa tốt, thích hợp với các ứng dụng có độ võng trục hoặc lệch tâm lớn.
• Ưu điểm: Khả năng bù trừ độ lệch trục tuyệt vời.
• Nhược điểm: Tốc độ giới hạn thấp hơn một số loại khác.
• Ứng dụng điển hình: Máy nghiền, máy sàng rung, quạt thông gió lớn, trục truyền động dài, thiết bị khai thác mỏ, nhà máy giấy.

2.7. Bạc Lót (Bushing) – Phân Biệt Với Vòng Bi

• Bạc lót (ổ trượt): Là loại ổ trục đơn giản, không có con lăn. Chuyển động tương đối giữa trục và ổ dựa trên sự trượt trực tiếp giữa hai bề mặt, thường có lớp vật liệu bôi trơn hoặc vật liệu tự bôi trơn.
• Phân biệt:
  • Vòng bi (ổ lăn): Sử dụng con lăn (bi, đũa...) để chuyển ma sát trượt thành ma sát lăn, giúp giảm đáng kể hệ số ma sát.
  • Bạc lót (ổ trượt): Ma sát là ma sát trượt.
• Ưu điểm của bạc lót: Cấu tạo đơn giản, giá rẻ, chịu được tải trọng va đập tốt, hoạt động êm trong một số trường hợp.
• Nhược điểm của bạc lót: Ma sát lớn hơn, cần bôi trơn thường xuyên (trừ loại tự bôi trơn), tuổi thọ có thể thấp hơn trong các ứng dụng tốc độ cao và tải nặng liên tục.
• Ứng dụng điển hình của bạc lót: Các khớp nối đơn giản, cơ cấu bản lề, một số ứng dụng trong động cơ đốt trong, các vị trí chịu tải va đập.

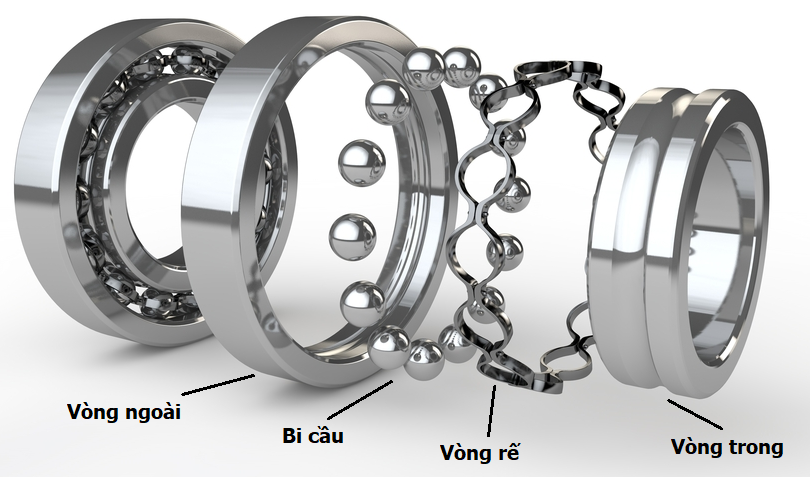

3. Cấu Tạo Vòng Bi (Bạc Đạn)

Mặc dù có nhiều loại khác nhau, hầu hết các vòng bi (ổ lăn) đều có các thành phần chính sau:

3.1. Các Thành Phần Chính

• Vòng Ngoài (Outer Ring):
  • Công dụng: Là vòng lớn hơn, thường được lắp cố định vào vỏ máy hoặc gối đỡ. Mặt trong của vòng ngoài có rãnh lăn (raceway) cho con lăn di chuyển.
• Vòng Trong (Inner Ring):
  • Công dụng: Là vòng nhỏ hơn, thường được lắp cố định vào trục máy. Mặt ngoài của vòng trong cũng có rãnh lăn.
• Con Lăn (Rolling Elements):
  • Công dụng: Là các thành phần chịu tải chính, truyền lực giữa vòng trong và vòng ngoài, đồng thời cho phép chuyển động tương đối bằng cách lăn.
  • Các loại con lăn:
    • Bi (Ball): Hình cầu, dùng trong vòng bi cầu, vòng bi tiếp xúc góc.
    • Đũa (Cylindrical Roller): Hình trụ, dùng trong vòng bi đũa.
    • Đũa côn (Tapered Roller): Hình côn, dùng trong vòng bi côn.
    • Kim (Needle Roller): Hình trụ dài, mảnh, dùng trong vòng bi kim.
    • Tang trống (Spherical Roller / Barrel Roller): Hình đối xứng giống thùng rượu, dùng trong vòng bi tang trống (vòng bi đũa cầu tự lựa).
• Vòng Cách (Cage / Retainer / Separator):
  • Công dụng: Giữ cho các con lăn cách đều nhau, dẫn hướng chuyển động của con lăn, và ngăn chúng tiếp xúc trực tiếp với nhau gây mài mòn hoặc kẹt.
  • Vật liệu vòng cách: Thép dập, đồng thau, nhựa polyamide (nylon), phíp. Lựa chọn vật liệu phụ thuộc vào điều kiện hoạt động (tốc độ, nhiệt độ, hóa chất).
• Phớt Chắn Bụi/Nhớt (Seal / Shield) (nếu có):
  • Công dụng: Bảo vệ bên trong vòng bi khỏi bụi bẩn, tạp chất, hơi ẩm xâm nhập, đồng thời giữ lại chất bôi trơn (mỡ) bên trong.
  • Các loại phớt:
    • Phớt sắt (Shield - Z, ZZ): Là các tấm kim loại mỏng, tạo khe hở nhỏ với vòng trong. Hiệu quả chắn bụi tốt, ít tăng ma sát.
    • Phớt cao su (Seal - RS, 2RS, LLU, LLB): Làm từ cao su tổng hợp, có thể tiếp xúc hoặc không tiếp xúc với vòng trong. Khả năng làm kín tốt hơn phớt sắt, đặc biệt với hơi ẩm và chất lỏng, nhưng có thể tăng ma sát và giới hạn tốc độ quay.

Tham Khảo: Cấu Tạo, Phân Loại và Ứng Dụng Vòng Bi

3.2. Vật Liệu Chế Tạo Vòng Bi

Lựa chọn vật liệu là yếu tố then chốt quyết định đến hiệu suất, tuổi thọ và giá thành của vòng bi.

Thép Hợp Kim Crom Cao Carbon (GCr15 hoặc tương đương SAE 52100):

• Đặc điểm: Đây là vật liệu phổ biến nhất cho vòng trong, vòng ngoài và con lăn của hầu hết các loại vòng bi tiêu chuẩn. Có độ cứng cao, khả năng chịu mỏi tốt, chống mài mòn tốt sau khi nhiệt luyện.
• Mức giá: Tương đối hợp lý.

• Đặc điểm: Chống ăn mòn và gỉ sét tốt hơn thép GCr15, thích hợp cho môi trường ẩm ướt, hóa chất nhẹ, ngành thực phẩm, y tế. Khả năng chịu tải có thể thấp hơn thép GCr15 một chút.
• Mức giá: Cao hơn thép GCr15.

Ceramic (Gốm Kỹ Thuật - ví dụ: Silicon Nitride Si3N4, Zirconium Dioxide ZrO2):

• Đặc điểm: Rất cứng, nhẹ hơn thép, chịu nhiệt độ rất cao, hệ số giãn nở nhiệt thấp, chống ăn mòn tuyệt vời, cách điện, có thể hoạt động ở tốc độ rất cao và không cần bôi trơn (hoặc ít). Thường dùng làm con lăn (vòng bi lai - hybrid bearing) hoặc cả vòng trong, vòng ngoài và con lăn (vòng bi toàn gốm - full ceramic bearing).
• Mức giá: Rất cao.

Nhựa Kỹ Thuật (Engineering Plastics - ví dụ: POM, PEEK, PTFE):

• Đặc điểm: Nhẹ, tự bôi trơn, chống hóa chất tốt, hoạt động êm, không từ tính, cách điện. Khả năng chịu tải và nhiệt độ thấp hơn kim loại.
• Mức giá: Thay đổi tùy loại nhựa, có thể từ thấp đến cao.

• Vật liệu cho vòng cách: Thép carbon thấp (dập), đồng thau (gia công cắt gọt), nhựa polyamide gia cường sợi thủy tinh (đúc phun).

4. Nguyên Lý Hoạt Động Của Vòng Bi (Bạc Đạn)

Nguyên lý hoạt động cơ bản của vòng bi (ổ lăn) là chuyển đổi ma sát trượt thành ma sát lăn giữa các bề mặt làm việc, từ đó giảm thiểu đáng kể lực cản chuyển động.

4.1. Cách Vòng Bi Giảm Ma Sát

Khi không có vòng bi, trục quay trực tiếp trong lỗ của gối đỡ sẽ tạo ra ma sát trượt lớn. Ma sát này gây mài mòn nhanh, sinh nhiệt cao và tiêu tốn nhiều năng lượng để duy trì chuyển động.

Vòng bi được lắp đặt giữa trục và gối đỡ. Các con lăn (bi, đũa, kim...) được đặt giữa vòng trong (lắp với trục) và vòng ngoài (lắp với gối đỡ). Khi trục quay, vòng trong quay theo. Các con lăn sẽ lăn trên rãnh lăn của cả vòng trong và vòng ngoài. Chuyển động lăn này có hệ số ma sát nhỏ hơn rất nhiều so với ma sát trượt.

Kết quả là, lực cần thiết để trục quay giảm đi đáng kể, máy móc hoạt động trơn tru hơn, ít bị mài mòn và tiết kiệm năng lượng.

4.2. Sự Tiếp Xúc Lăn – Sự Khác Biệt Với Tiếp Xúc Trượt

• Tiếp xúc trượt (Sliding Contact): Xảy ra khi hai bề mặt trượt qua nhau. Diện tích tiếp xúc lớn, lực ma sát cao. Ví dụ: pít-tông trượt trong xi-lanh (nếu không có xéc-măng và bôi trơn tối ưu), hoặc trục quay trong bạc lót.
• Tiếp xúc lăn (Rolling Contact): Xảy ra khi một vật thể (con lăn) lăn trên một bề mặt khác.
  • Tiếp xúc điểm (Point Contact): Với vòng bi cầu, lý thuyết thì viên bi chỉ tiếp xúc với rãnh lăn tại một điểm. Thực tế, do biến dạng đàn hồi, diện tích tiếp xúc là một vùng elip nhỏ. Ma sát rất thấp.
  • Tiếp xúc đường (Line Contact): Với vòng bi đũa, vòng bi kim, vòng bi côn, con lăn tiếp xúc với rãnh lăn theo một đường thẳng (thực tế là một hình chữ nhật hẹp do biến dạng). Ma sát cao hơn tiếp xúc điểm một chút nhưng khả năng chịu tải lớn hơn nhiều.

Sự khác biệt chính là ma sát lăn nhỏ hơn ma sát trượt rất nhiều, giúp vòng bi trở thành giải pháp tối ưu cho hầu hết các ứng dụng chuyển động quay.

Xem Thêm: Hướng Dẫn Chọn Vòng Bi Chính Hãng

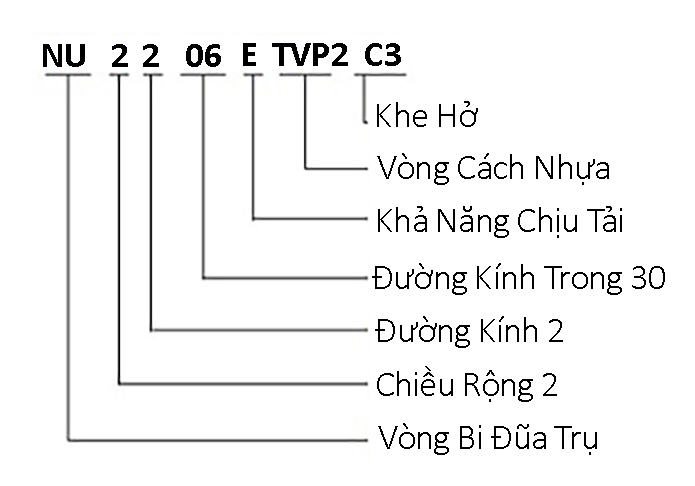

5. Cách Đọc Mã Vòng Bi (Ví dụ: 6205ZZ, NU2206E C3)

Hệ thống ký hiệu vòng bi khá phức tạp và có thể khác nhau đôi chút giữa các nhà sản xuất, nhưng thường bao gồm các phần chính:

• Mã cơ bản (Basic Designation): Thường gồm các chữ số (đôi khi có chữ cái) xác định loại vòng bi, sê-ri kích thước và đường kính trong.
  • Chữ số/Chữ cái đầu tiên (hoặc vài ký tự đầu): Chỉ loại vòng bi. Ví dụ: 6xxx (Vòng bi cầu một dãy), Nxxx, NUxxx, NJxxx (Vòng bi đũa trụ), 3xxxx (Vòng bi côn), 2xxxx (Vòng bi tang trống/tự lựa), 7xxx (Vòng bi tiếp xúc góc một dãy).
  • Hai chữ số tiếp theo (hoặc một chữ số): Chỉ sê-ri kích thước (kết hợp giữa sê-ri chiều rộng và sê-ri đường kính ngoài). Ví dụ, trong 6205: 2 là sê-ri đường kính (trung bình).
  • Hai chữ số cuối: Chỉ đường kính trong (lỗ khoan) của vòng bi.
    • 00 -> d = 10mm
    • 01 -> d = 12mm
    • 02 -> d = 15mm
    • 03 -> d = 17mm
    • Từ 04 trở lên: Lấy hai chữ số này nhân với 5 để ra đường kính trong (mm). Ví dụ: 05 -> d = 05 x 5 = 25mm.
    • Đối với các lỗ khoan nhỏ hơn 10mm hoặc kích thước đặc biệt, có thể có ký hiệu khác (ví dụ: 608 có d=8mm).
• Tiền tố (Prefixes): Đứng trước mã cơ bản, chỉ các bộ phận đặc biệt hoặc biến thể của vòng bi. (Ít phổ biến hơn hậu tố).
• Hậu tố (Suffixes): Đứng sau mã cơ bản, cung cấp thông tin chi tiết về thiết kế bên trong, vật liệu, phớt chắn, vòng cách, khe hở, cấp chính xác, bôi trơn, xử lý nhiệt...
  • Phớt chắn: Z (phớt sắt một bên), ZZ hoặc 2Z (phớt sắt hai bên), RS (phớt cao su tiếp xúc một bên), 2RS hoặc LLU (SKF), DDU (NSK) (phớt cao su tiếp xúc hai bên), LB (phớt cao su không tiếp xúc một bên), LLB hoặc 2AS (SKF) (phớt cao su không tiếp xúc hai bên).
  • Vòng cách: J (vòng cách thép dập), M hoặc MA/MB (vòng cách đồng gia công, dẫn hướng trên vòng ngoài/trong), TN hoặc T (vòng cách nhựa Polyamide).
  • Khe hở bên trong (Internal Clearance): C1, C2, CN (thường là C0 - không ghi), C3, C4, C5. Khe hở tăng dần từ C1 đến C5. CN là khe hở tiêu chuẩn. C3 phổ biến trong động cơ điện.
  • Cấp chính xác: P0 (tiêu chuẩn, thường không ghi), P6, P5, P4, P2 (độ chính xác tăng dần). ABEC cũng là một hệ thống cấp chính xác (ABEC 1, 3, 5, 7, 9 tương ứng gần với P0, P6, P5, P4, P2).
  • Thay đổi thiết kế: E (Thiết kế tối ưu hóa, tăng khả năng chịu tải), A, B, C (Thay đổi thiết kế bên trong, góc tiếp xúc...).
  • Bôi trơn: MT (mỡ chịu nhiệt độ trung bình), HT (mỡ chịu nhiệt độ cao)...

Ví dụ giải mã:

• 6205-2Z/C3
  • 6: Vòng bi cầu một dãy
  • 2: Sê-ri đường kính ngoài (trung bình)
  • 05: Đường kính trong d = 05 x 5 = 25mm
  • 2Z (hoặc ZZ): Phớt chắn mỡ bằng sắt ở cả hai bên
  • C3: Khe hở bên trong lớn hơn tiêu chuẩn (CN)

• NU: Vòng bi đũa trụ, vòng ngoài có 2 gờ, vòng trong không có gờ (cho phép dịch chuyển dọc trục).
• 22: Sê-ri kích thước (ví dụ 22 là sê-ri đường kính ngoài, 2 là sê-ri chiều rộng).
• 06: Đường kính trong d = 06 x 5 = 30mm.
• E: Thiết kế tối ưu hóa, tăng khả năng chịu tải.
• TVP2: Vòng cách bằng nhựa Polyamide 6,6 gia cường sợi thủy tinh, dẫn hướng trên con lăn.
• C3: Khe hở bên trong lớn hơn tiêu chuẩn.

6. Lựa Chọn Vòng Bi (Bạc Đạn) Phù Hợp

Việc lựa chọn đúng loại vòng bi là yếu tố quyết định đến hiệu suất, tuổi thọ và độ tin cậy của máy móc.

6.1. Cách Chọn Vòng Bi Dựa Trên Ứng Dụng

Cần xem xét các yếu tố sau:

• Không gian lắp đặt: Kích thước cho phép của đường kính trong, đường kính ngoài và chiều rộng. Nếu không gian hạn chế theo hướng tâm, vòng bi kim hoặc một số loại vòng bi cầu, vòng bi đũa tiết diện mỏng có thể phù hợp.
• Loại và độ lớn tải trọng:
  • Tải hướng tâm: Vòng bi cầu, vòng bi đũa. Nếu tải rất lớn, ưu tiên vòng bi đũa.
  • Tải dọc trục: Vòng bi chặn (chặn bi, chặn đũa). Vòng bi tiếp xúc góc và vòng bi côn cũng chịu tải dọc trục tốt. Vòng bi cầu một dãy chịu tải dọc trục ở mức độ nhất định.
  • Tải hỗn hợp: Vòng bi tiếp xúc góc, vòng bi côn, vòng bi tang trống.
  • Tải trọng va đập: Vòng bi đũa, vòng bi tang trống, vòng bi côn có khả năng chịu sốc tốt hơn vòng bi cầu.
  • Độ lớn tải trọng: Xác định tải trọng động và tĩnh để chọn vòng bi có C và C0 phù hợp.
• Tốc độ quay: Vòng bi cầu và một số vòng bi tiếp xúc góc có khả năng làm việc ở tốc độ cao nhất. Vòng bi đũa cũng có thể hoạt động ở tốc độ cao. Vòng bi côn, vòng bi tang trống, vòng bi chặn thường có tốc độ giới hạn thấp hơn. Loại phớt (nếu có) cũng ảnh hưởng đến tốc độ giới hạn (phớt tiếp xúc thường làm giảm tốc độ cho phép).
• Độ cứng vững (Rigidity): Là khả năng chống lại biến dạng đàn hồi dưới tác dụng của tải. Vòng bi đũa, vòng bi côn có độ cứng vững cao hơn vòng bi cầu do tiếp xúc đường. Có thể tăng độ cứng vững bằng cách đặt dự ứng lực (preload).
• Độ lệch trục (Misalignment): Nếu có khả năng trục và gối đỡ bị lệch tâm (do lỗi gia công, lắp đặt, hoặc biến dạng của trục khi làm việc), cần chọn vòng bi có khả năng tự lựa. Vòng bi cầu tự lựa (hai dãy), vòng bi tang trống (vòng bi đũa cầu tự lựa) là lựa chọn tốt nhất. Một số vòng bi cầu một dãy cũng có thể bù trừ một góc lệch rất nhỏ.
• Yêu cầu về độ ồn và độ rung: Vòng bi cầu thường hoạt động êm ái nhất. Cấp chính xác cao hơn và chất lượng gia công tốt sẽ giúp giảm tiếng ồn và độ rung. Chất bôi trơn phù hợp cũng đóng vai trò quan trọng.
• Điều kiện môi trường làm việc:
  • Nhiệt độ: Chọn vật liệu vòng bi, vòng cách và chất bôi trơn phù hợp với dải nhiệt độ hoạt động. Cần tính đến sự thay đổi khe hở do giãn nở nhiệt.
  • Độ ẩm, hóa chất, bụi bẩn: Sử dụng vòng bi có phớt che chắn phù hợp (ZZ, 2RS) hoặc vòng bi làm từ vật liệu chống ăn mòn (thép không gỉ, ceramic, nhựa).
• Khả năng tháo lắp: Vòng bi có thể tách rời các vòng (separable bearings) như một số loại vòng bi đũa, vòng bi côn, vòng bi kim, vòng bi chặn sẽ dễ lắp đặt và tháo dỡ hơn, đặc biệt khi cả hai vòng đều cần lắp chặt.
• Chi phí: Cân đối giữa yêu cầu kỹ thuật và ngân sách. Không nên chọn vòng bi quá đắt nếu ứng dụng không đòi hỏi, nhưng cũng không nên hy sinh chất lượng vì giá rẻ đối với các vị trí quan trọng.

Xem Thêm: Các Thương Hiệu Vòng Bi Công Nghiệp Được Đánh Giá Cao Nhất Tại Việt Nam

6.2. So Sánh Giữa Các Loại Vòng Bi Để Lựa Chọn Đúng

7. Bôi Trơn và Bảo Trì Vòng Bi

Bôi trơn đóng vai trò cực kỳ quan trọng trong việc đảm bảo tuổi thọ và hiệu suất hoạt động của vòng bi. Chất bôi trơn tạo ra một màng mỏng ngăn cách các bề mặt kim loại tiếp xúc trực tiếp, giảm ma sát, tản nhiệt và bảo vệ chống ăn mòn.

Các Loại Chất Bôi Trơn: Mỡ, Dầu,...

• Mỡ bôi trơn: Là loại phổ biến nhất cho vòng bi. Mỡ là hỗn hợp của dầu gốc, chất làm đặc và các phụ gia.
  • Ưu điểm: Dễ sử dụng, giữ lại trong vòng bi tốt (đặc biệt với vòng bi có phớt chắn), bảo vệ chống ăn mòn tốt, phạm vi nhiệt độ hoạt động rộng.
  • Nhược điểm: Không có khả năng làm mát và loại bỏ tạp chất tốt bằng dầu.
  • Lựa chọn mỡ: Phụ thuộc vào tốc độ, nhiệt độ, tải trọng, môi trường làm việc. Các yếu tố cần quan tâm: độ sệt (NLGI grade), loại dầu gốc, loại chất làm đặc, phụ gia (EP, chống gỉ...). Lời khuyên từ chuyên gia: Luôn tham khảo khuyến nghị của nhà sản xuất vòng bi hoặc nhà cung cấp mỡ cho ứng dụng cụ thể.
• Dầu bôi trơn: Được sử dụng trong các ứng dụng tốc độ rất cao, tải trọng rất nặng, hoặc khi cần tản nhiệt, loại bỏ tạp chất liên tục.
  • Ưu điểm: Khả năng làm mát và làm sạch tốt, phù hợp cho hệ thống bôi trơn trung tâm.
  • Nhược điểm: Cần hệ thống làm kín phức tạp hơn để giữ dầu.
  • Phương pháp bôi trơn bằng dầu: Ngâm dầu, bôi trơn tuần hoàn, bôi trơn bằng phun dầu, bôi trơn bằng sương dầu.
• Chất bôi trơn khô: Graphite, MoS_2, hoặc lớp phủ đặc biệt, dùng trong môi trường chân không, nhiệt độ cực cao/thấp, hoặc khi không thể sử dụng dầu mỡ.

Tần Suất và Phương Pháp Bảo Trì Vòng Bi

Bảo trì định kỳ giúp phát hiện sớm các vấn đề và kéo dài tuổi thọ vòng bi.

• Kiểm tra định kỳ:
  • Kiểm tra nhiệt độ hoạt động (sờ tay hoặc dùng súng đo nhiệt độ hồng ngoại). Nhiệt độ cao bất thường là dấu hiệu của vấn đề.
  • Lắng nghe âm thanh hoạt động (dùng ống nghe hoặc thiết bị phân tích rung động). Tiếng ồn bất thường (lạo xạo, rít) cảnh báo hư hỏng.
  • Kiểm tra rung động (sử dụng thiết bị đo rung). Mức độ rung động cao cho thấy vòng bi có vấn đề.
  • Kiểm tra rò rỉ chất bôi trơn hoặc nhiễm bẩn.
• Bôi trơn lại (Relubrication):
  • Tần suất bôi trơn lại phụ thuộc vào loại vòng bi, kích thước, tốc độ, tải trọng, nhiệt độ và loại chất bôi trơn. Có thể tính toán tần suất dựa trên các công thức và biểu đồ của nhà sản xuất.
  • Lượng mỡ/dầu bôi trơn lại: Thường là một phần ba đến một nửa lượng mỡ ban đầu. Lưu ý quan trọng: Bơm quá nhiều mỡ có thể gây nóng vòng bi do ma sát nội bộ của mỡ.
  • Phương pháp bôi trơn lại: Sử dụng súng bơm mỡ (đối với vòng bi có vú bơm mỡ), hoặc tháo vòng bi để vệ sinh và bôi trơn lại.

8. Các Lỗi Hư Hỏng Thường Gặp và Cách Khắc Phục

Vòng bi có thể gặp nhiều dạng hư hỏng khác nhau, thường do lắp đặt sai, bôi trơn không đủ/không đúng, nhiễm bẩn, tải trọng quá tải, hoặc mỏi vật liệu. Nhận biết sớm các dấu hiệu hư hỏng giúp ngăn chặn các sự cố nghiêm trọng hơn.

Biểu Hiện và Nguyên Nhân Của Lỗi Hư Hỏng

Rỗ mặt lăn (Spalling / Fatigue):

• Biểu hiện: Các vết rỗ hoặc bong tróc trên bề mặt rãnh lăn hoặc con lăn.
• Nguyên nhân: Chính do mỏi vật liệu dưới tải trọng lặp đi lặp lại vượt quá giới hạn mỏi của vật liệu vòng bi. Đây là giới hạn tuổi thọ mỏi tự nhiên của vòng bi.
• Cách phòng tránh: Lựa chọn vòng bi có khả năng chịu tải phù hợp với tải trọng thực tế, đảm bảo bôi trơn tốt để giảm ma sát và nhiệt độ, tránh quá tải.

Nứt vòng trong/vòng ngoài (Cracking):

• Biểu hiện: Các vết nứt trên vòng bi, có thể chạy dọc hoặc ngang.
• Nguyên nhân: Do lắp đặt quá chặt (ví dụ: dùng lực đóng không đều, lắp ép quá mức cho phép), tải trọng va đập quá lớn, hoặc vật liệu kém chất lượng.
• Cách phòng tránh: Lắp đặt đúng kỹ thuật theo hướng dẫn của nhà sản xuất vòng bi (sử dụng bộ vam, máy gia nhiệt), tránh tải trọng sốc vượt quá khả năng chịu đựng của vòng bi.

Kẹt bi/đũa (Seizing / Skidding):

• Biểu hiện: Con lăn không lăn đều mà bị trượt trên rãnh lăn, gây mài mòn bề mặt tiếp xúc (sliding wear) và sinh nhiệt nhanh, có thể dẫn đến bó kẹt hoàn toàn.
• Nguyên nhân: Bôi trơn kém hoặc không đúng loại, tải quá nhẹ (không đủ lực ép để con lăn lăn), tăng tốc đột ngột, hoặc nhiễm bẩn nặng làm cản trở chuyển động lăn.
• Cách phòng tránh: Bôi trơn đầy đủ và đúng loại chất bôi trơn, đảm bảo tải trọng tối thiểu cần thiết cho vòng bi hoạt động (tra catalogue nhà sản xuất), giữ sạch môi trường làm việc.

Mòn vòng cách (Cage Wear):

• Biểu hiện: Vòng cách bị mòn ở các vị trí dẫn hướng con lăn, biến dạng hoặc nứt vỡ.
• Nguyên nhân: Bôi trơn kém khiến vòng cách cọ xát trực tiếp với con lăn hoặc rãnh lăn, rung động quá mức, tốc độ quá cao so với vật liệu vòng cách, hoặc nhiễm bẩn làm kẹt con lăn gây tải lên vòng cách.
• Cách phòng tránh: Bôi trơn đầy đủ, kiểm soát rung động của hệ thống, lựa chọn loại vòng cách phù hợp với tốc độ và môi trường làm việc.

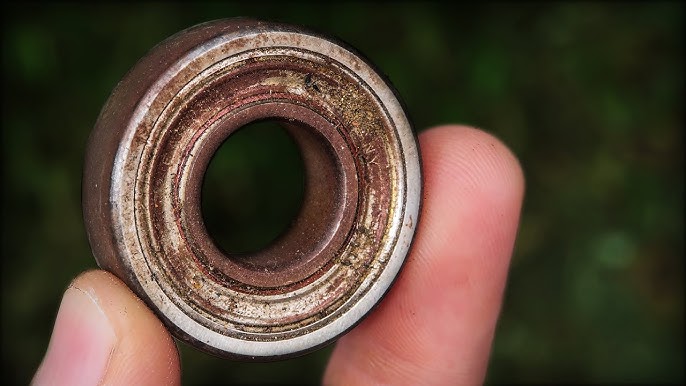

• Biểu hiện: Bề mặt rãnh lăn/con lăn bị rỗ nhỏ li ti (indentations/brinelling) do hạt cứng lăn qua, hoặc bị rỉ sét do ẩm, hóa chất. Có thể thấy mạt kim loại hoặc hạt bẩn trong mỡ/dầu bôi trơn.
• Nguyên nhân: Bụi bẩn, nước, hóa chất, hạt mài mòn từ môi trường xung quanh hoặc từ quá trình mài mòn bên trong xâm nhập vào bên trong vòng bi.
• Cách phòng tránh: Sử dụng vòng bi có phớt che chắn hiệu quả (ZZ, 2RS), lắp trong gối đỡ kín với hệ thống làm kín tốt, giữ sạch môi trường làm việc và đảm bảo chất bôi trơn sạch.

Ăn mòn (Corrosion):

• Biểu hiện: Rỉ sét hoặc ăn mòn hóa học trên các bề mặt vòng bi, đặc biệt là rãnh lăn và con lăn.
• Nguyên nhân: Tiếp xúc trực tiếp với nước, hơi ẩm, hóa chất ăn mòn, hoặc bôi trơn không đủ/không đúng loại (không có phụ gia chống gỉ).
• Cách phòng tránh: Sử dụng vòng bi thép không gỉ hoặc có lớp phủ chống ăn mòn cho môi trường ẩm ướt/hóa chất, bôi trơn bằng mỡ/dầu có khả năng chống gỉ và chống nước tốt, tránh để vòng bi tiếp xúc trực tiếp với các tác nhân gây ăn mòn.

9. Ứng Dụng Thực Tế và Các Thương Hiệu Phổ Biến

Vòng bi là trái tim của mọi hệ thống chuyển động quay, hiện diện trong hầu hết các ngành công nghiệp và thiết bị xung quanh chúng ta.

Ứng Dụng Trong Các Ngành

• Ngành ô tô và xe máy: Vòng bi được sử dụng rộng rãi trong bánh xe, hộp số, động cơ, hệ thống lái, trục khuỷu, máy phát điện, hệ thống phanh... Vòng bi côn, vòng bi cầu, vòng bi kim là các loại phổ biến.

• Ngành sản xuất và chế tạo: Trong các loại máy công cụ (tiện, phay, CNC), robot công nghiệp, băng tải, hệ thống truyền động, máy ép, máy dập... Vòng bi đũa, vòng bi tiếp xúc góc, vòng bi cầu, vòng bi côn đều được sử dụng tùy theo yêu cầu về tải trọng và độ chính xác.

• Ngành công nghiệp nặng: Khai thác mỏ, xi măng, thép, giấy, năng lượng (điện gió, thủy điện)... Vòng bi trong ngành này thường có kích thước lớn, chịu tải rất nặng và hoạt động trong môi trường khắc nghiệt. Vòng bi tang trống, vòng bi đũa, vòng bi côn cỡ lớn là lựa chọn phổ biến.

• Nông nghiệp: Máy kéo, máy gặt, máy bơm, quạt thông gió trong trang trại... Vòng bi trong ứng dụng nông nghiệp cần khả năng chống bụi bẩn và độ ẩm tốt.
• Thiết bị gia dụng: Máy giặt, quạt điện, máy hút bụi, tủ lạnh (quạt)... thường sử dụng các loại vòng bi cầu nhỏ.
• Hàng không và Vũ trụ: Yêu cầu vòng bi có độ chính xác cực cao, vật liệu đặc biệt (ceramic, thép chịu nhiệt), khả năng hoạt động trong điều kiện khắc nghiệt (chân không, nhiệt độ cao/thấp).
• Y tế: Thiết bị y tế chính xác cao như máy CT, máy X-quang, thiết bị phẫu thuật robot... sử dụng vòng bi có độ ồn thấp, độ chính xác cao và vật liệu y tế.

Các Hãng Sản Xuất Uy Tín

Thị trường vòng bi bạc đạn có rất nhiều nhà sản xuất, cả trong nước và quốc tế. Các thương hiệu hàng đầu thế giới nổi tiếng về chất lượng, độ tin cậy và công nghệ bao gồm:

• SKF (Thụy Điển): Một trong những nhà sản xuất vòng bi lớn nhất và lâu đời nhất thế giới, nổi tiếng với chất lượng cao và giải pháp kỹ thuật toàn diện.
• FAG / INA (Đức - thuộc tập đoàn Schaeffler): Các thương hiệu của tập đoàn Schaeffler, Đức, cung cấp đa dạng các loại vòng bi cho nhiều ngành công nghiệp, đặc biệt mạnh về vòng bi ô tô và công nghiệp.
• NTN (Nhật Bản): Nhà sản xuất vòng bi lớn của Nhật Bản, cung cấp sản phẩm chất lượng cao cho ô tô, công nghiệp và nhiều ứng dụng khác.
• NSK ( Nhật Bản): Một ông lớn khác từ Nhật Bản, nổi tiếng với vòng bi chính xác cho máy công cụ và các ứng dụng công nghiệp.
• KOYO ( Nhật Bản - thuộc tập đoàn JTEKT): Thương hiệu vòng bi của tập đoàn JTEKT, Nhật Bản, cung cấp đa dạng sản phẩm từ vòng bi tiêu chuẩn đến vòng bi chuyên dụng.
• TIMKEN ( Mỹ): Đặc biệt nổi tiếng với vòng bi côn, TIMKEN là nhà cung cấp hàng đầu các giải pháp vòng bi chịu tải nặng.
• ISHIKAWA JIS ( Nhật Bản): Tập trung vào các sản phẩm tiêu chuẩn JIS.

Ngoài ra còn có nhiều nhà sản xuất uy tín khác từ Trung Quốc, Hàn Quốc, Đài Loan, và các quốc gia khác với các phân khúc chất lượng và giá cả khác nhau.

Bảng Tra Thông Số Kích Thước Vòng Bi-Bạc Đạn Phổ Biến

Mua Ngay Vòng Bi Bạc Đạn Chính Hãng Tại Mecsu – Hàng Có Sẵn, Giao Siêu Tốc!

Các Câu Hỏi Thường Gặp (FAQ)

Vòng bi và bạc đạn khác nhau như thế nào?

• Trả lời: Vòng bi và bạc đạn là hai tên gọi khác nhau của cùng một loại chi tiết cơ khí (bearing) tại Việt Nam. Thuật ngữ "bạc đạn" phổ biến hơn trong dân gian và kỹ thuật viên, còn "vòng bi" là tên gọi kỹ thuật chính xác hơn.

Làm sao để biết vòng bi cần được thay thế?

• Trả lời: Các dấu hiệu cho thấy vòng bi cần thay thế bao gồm: tiếng ồn bất thường (rít, lạo xạo, gằn), tăng nhiệt độ khi hoạt động, rung động quá mức, khe hở tăng lên đáng kể, hoặc phát hiện các hư hỏng rõ ràng như rỗ, nứt, mòn vòng cách khi kiểm tra.

Có những loại mỡ bôi trơn vòng bi nào phổ biến?

• Trả lời: Các loại mỡ phổ biến bao gồm mỡ gốc Lithium (đa dụng), mỡ gốc Polyurea (tuổi thọ cao, chịu nhiệt), mỡ gốc Calcium Sulfonate Complex (chống nước, chống ăn mòn tốt). Việc lựa chọn phụ thuộc vào điều kiện làm việc.

Ký hiệu C3 trên vòng bi có ý nghĩa gì?

• Trả lời: Ký hiệu C3 chỉ cấp khe hở bên trong của vòng bi lớn hơn khe hở tiêu chuẩn (CN hoặc C0). Khe hở C3 thường được sử dụng trong các ứng dụng có lắp ghép chặt, chênh lệch nhiệt độ lớn giữa vòng trong và vòng ngoài (ví dụ: động cơ điện), hoặc khi cần tốc độ quay cao hơn một chút.

Lắp đặt vòng bi bằng nhiệt có những lưu ý gì?

• Trả lời: Lắp đặt bằng nhiệt là phương pháp hiệu quả cho lắp ghép chặt. Cần gia nhiệt đều vòng bi (thường dùng máy gia nhiệt chuyên dụng) đến nhiệt độ khuyến nghị (thường không quá 120 độC trừ trường hợp đặc biệt). Tránh gia nhiệt bằng ngọn lửa trực tiếp. Đeo găng tay chịu nhiệt và thao tác nhanh chóng.

Làm sao để phân biệt vòng bi SKF thật và giả?

• Trả lời: Phân biệt vòng bi chính hãng và giả đòi hỏi kinh nghiệm. Các dấu hiệu thường gặp: bao bì in sắc nét, thông tin đầy đủ (mã, nước sản xuất, mã vạch), ký hiệu khắc trên vòng bi rõ ràng, sắc nét, chất lượng gia công bề mặt mịn, không có gờ hoặc ba via, trọng lượng và âm thanh khi quay mượt mà, đồng đều. Mua tại đại lý ủy quyền là cách an toàn nhất.

Tuổi thọ của vòng bi được tính toán như thế nào?

• Trả lời: Tuổi thọ danh nghĩa của vòng bi được tính toán dựa trên tải trọng động cơ bản (C), tải trọng tương đương tác dụng lên vòng bi (P) và số mũ tuổi thọ (p) theo công thức L_10=(C/P)p (đơn vị triệu vòng quay). L_10 là tuổi thọ mà 90% vòng bi cùng loại đạt được hoặc vượt qua.

Vòng bi ceramic có ưu điểm gì so với vòng bi thép?

• Trả lời: Vòng bi ceramic (gốm) có ưu điểm: nhẹ hơn, cứng hơn, chịu nhiệt độ rất cao, chống ăn mòn tuyệt vời, cách điện, không từ tính, và có thể hoạt động ở tốc độ rất cao, đôi khi không cần bôi trơn. Tuy nhiên, chúng đắt hơn đáng kể so với vòng bi thép.

Bài Viết Liên Quan

(Phần này cần được điền bởi bạn với 5 tiêu đề bài viết khác liên quan trên blog của Mecsu. Ví dụ:)

1. Hướng dẫn lắp đặt và tháo dỡ vòng bi đúng cách: Những điều cần biết.
2. Tìm hiểu về các loại gối đỡ vòng bi phổ biến và ứng dụng của chúng.
3. Bôi trơn vòng bi: Hướng dẫn chi tiết từ A-Z để kéo dài tuổi thọ.
4. Phân tích nguyên nhân và cách khắc phục các lỗi hư hỏng vòng bi thường gặp tại nhà máy.
5. Vai trò quan trọng của vòng bi trong các loại động cơ điện công nghiệp.
