1. Lục Giác Chìm là gì?

Lục giác chìm (Hex Socket Bolts) là một thuật ngữ chung để chỉ các loại bu lông, ốc vít có một đặc điểm thiết kế chung: phần đầu không phải là 6 cạnh nổi bên ngoài (để dùng cờ lê), mà là một lỗ hốc hình lục giác được dập chìm vào bên trong đầu. Điều này đòi hỏi phải sử dụng một dụng cụ chuyên dụng là Cờ lê Allen (hay khóa lục giác) để vặn siết.

Loại bu lông này cho phép lực siết lớn, độ bền cao và thường được dùng để liên kết, cố định chắc chắn các chi tiết của máy móc, vật tư lại với nhau.

Lục Giác Chìm Đầu Col là gì?

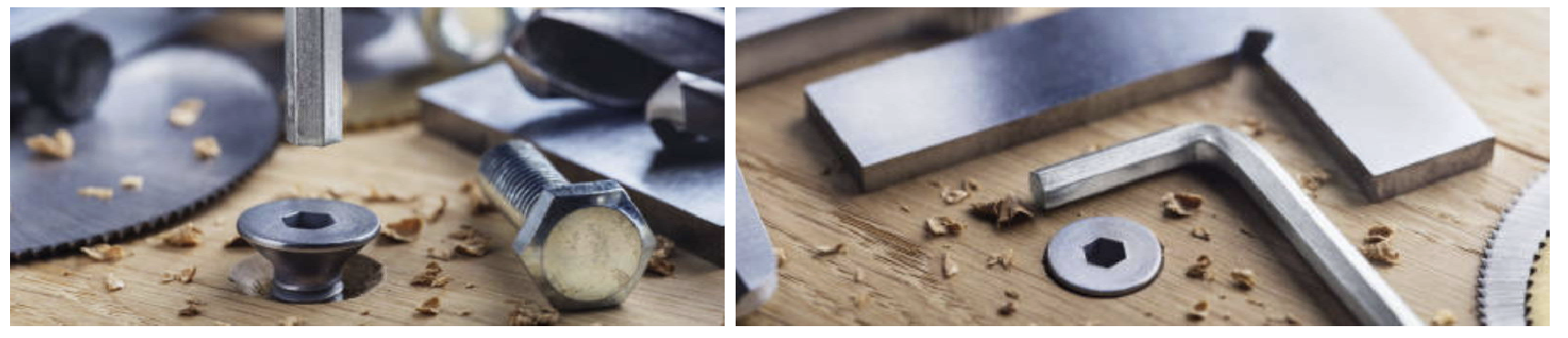

Lục giác chìm đầu col (Flat Socket Cap Screws), hay còn gọi là bulong lục giác chìm đầu bằng, là một loại bu lông lục giác chìm rất đặc biệt. Nó được thiết kế với phần đầu có dạng hình nón (côn), thường là góc 90 độ.

Thiết kế này cho phép sau khi lắp ráp, toàn bộ phần đầu của bu lông sẽ nằm bằng (hoặc chìm xuống dưới) so với bề mặt của chi tiết mà nó liên kết (với điều kiện lỗ khoan đã được doa mặt (countersink) trước).

Chúng được chế tạo theo các tiêu chuẩn quốc tế nghiêm ngặt như DIN 7991, ISO 10642, hoặc ASME B18.3, theo cả hệ Mét (Metric) và hệ Inch. Vật liệu chế tạo rất đa dạng, từ thép hợp kim (thép đen) đến thép không gỉ (inox 304, 316).

2. Cấu tạo và Đặc điểm của Lục Giác Chìm Đầu Col

Cấu tạo

Cấu trúc của lục giác chìm đầu Col bao gồm hai phần chính:

• Phần đầu (Mũ): Có hình dạng nón (côn) dẹt, mặt trên phẳng và có một hốc lục giác chìm (Hex Socket) ở trung tâm để dùng dụng cụ vặn. Góc côn tiêu chuẩn thường là 90 độ (hoặc 82 độ ở hệ Inch).
• Phần thân (Chuôi): Là một trụ tròn có ren. Ren có thể là ren suốt (hoàn toàn) hoặc ren lửng (tùy theo chiều dài và tiêu chuẩn).

Đặc điểm nổi bật

• Tính thẩm mỹ và an toàn: Ưu điểm lớn nhất là khả năng gắn phẳng, nằm bằng với bề mặt vật liệu, không bị nhô lên. Điều này giúp bề mặt lắp ráp trông gọn gàng, chuyên nghiệp và ít có khả năng mắc vào các vật thể di chuyển phía trên.
• Yêu cầu gia công lỗ: Để lắp được loại bu lông này, lỗ trên chi tiết cần phải được khoan vát miệng (Countersink) theo đúng góc côn của đầu vít.
• Dụng cụ siết: Bắt buộc phải sử dụng Cờ lê Allen (Bộ/Khóa lục giác) có kích thước phù hợp để lắp đặt và gỡ bỏ.
• Ứng dụng chịu lực: Thường được sử dụng trong các bộ phận máy, cố định khuôn, kẹp, xây dựng hạng nặng và các ứng dụng đòi hỏi độ bền cao.

3. Vật liệu chế tạo Lục Giác Chìm

Lục giác chìm (bao gồm cả đầu col) thường được làm bằng nhiều loại vật liệu khác nhau. Việc chọn đúng vật liệu là rất quan trọng, tùy thuộc vào yêu cầu về độ bền, khả năng chống ăn mòn và chi phí.

Thép Hợp Kim (Alloy Steel - Thường gọi là Thép Đen)

Đây là lựa chọn phổ biến cho các ứng dụng đòi hỏi độ bền và khả năng chịu lực cao. Thép thường được xử lý nhiệt để đạt các cấp bền cao (như Gr 8.8, 10.9, 12.9 hoặc Grade 5, 8 ở hệ Inch). Bề mặt thường được mạ oxit đen (nhuộm đen) để chống gỉ tạm thời.

Thép Không Gỉ (Stainless Steel - Inox)

Lựa chọn lý tưởng khi yêu cầu chính là khả năng chống ăn mòn. Các mác inox phổ biến là Inox 304 (A2) (dùng phổ thông, chống gỉ tốt) và Inox 316 (A4) (dùng trong môi trường hóa chất, nước biển).

Nhôm (Aluminum)

Nhôm rất nhẹ, khiến chúng trở thành lựa chọn lý tưởng cho các ứng dụng cần giảm trọng lượng (như ô tô, hàng không). Nhôm cũng có khả năng chống ăn mòn tốt và có tỷ lệ độ bền trên trọng lượng tốt.

Đồng thau (Brass)

Đồng thau nguyên khối có khả năng chống ăn mòn cao (hơn cả thép không gỉ trong một số môi trường) và cách điện tốt. Nó cũng có tính thẩm mỹ cao (màu vàng), nhưng sẽ bị xỉn màu theo thời gian nếu không bảo dưỡng.

Nhựa (Plastic)

Để tăng độ bền, lục giác chìm bằng nhựa thường được làm bằng Nylon, Nylon 6/6 hoặc PEEK. Chúng là vật liệu thay thế tuyệt vời cho kim loại trong các ứng dụng yêu cầu cách điện tuyệt đối, trọng lượng siêu nhẹ và chống hóa chất.

Bảng so sánh nhanh các vật liệu

4. Tiêu chuẩn & Thông số kỹ thuật (DIN 7991)

Lục giác chìm đầu col được thiết kế theo các tiêu chuẩn quốc tế nghiêm ngặt để đảm bảo tính lắp lẫn. Tiêu chuẩn phổ biến nhất cho hệ Mét là DIN 7991 (hoặc tiêu chuẩn tương đương là ISO 10642).

Các ký hiệu thông số kỹ thuật của bu lông lục giác chìm đầu Col bao gồm:

• d: Đường kính danh nghĩa của ren (ví dụ: M6, M8, M10...)
• P: Bước ren (khoảng cách giữa hai đỉnh ren)
• b*: Là chiều dài của phần có ren (đối với ren lửng)
• d_k: Đường kính ngoài lớn nhất của đầu côn (đầu mũ)
• k: Chiều cao của mũ bu lông
• s: Là kích thước của lỗ lục giác chìm (kích thước Cờ lê Allen cần dùng)

Bảng tra thông số kỹ thuật DIN 7991 (Hệ Mét)

Lưu ý: Bảng tra trên là thông số tham khảo theo tiêu chuẩn DIN 7991. Kích thước thực tế có thể có dung sai nhỏ tùy theo nhà sản xuất.

5. Công dụng của Lục Giác Chìm Đầu Col

Cũng như công dụng của các loại lục giác chìm khác, lục giác chìm đầu Col được dùng để cố định hay liên kết chặt chẽ các chi tiết của máy móc, vật tư lại với nhau. Công dụng chính của nó tập trung vào những nơi không cho phép đầu bu lông nhô lên khỏi bề mặt.

• Lắp ráp máy móc và thiết bị: Sử dụng để lắp ráp các bộ phận máy móc. Do đầu bulong chìm xuống, nó giúp tạo ra mặt phẳng chắc chắn, ổn định và an toàn (không bị vướng bởi các chi tiết chuyển động khác).
• Kết cấu xây dựng: Trong xây dựng, nó thường được sử dụng để cố định các tấm ốp, mặt dựng, và các bộ phận khác của công trình có yêu cầu thẩm mỹ cao.
• Cố định khuôn và kẹp (Jigs & Fixtures): Rất phổ biến trong ngành công nghiệp chế tạo khuôn mẫu và đồ gá (kẹp) trong quá trình sản xuất và gia công.
• Ứng dụng trong đời sống: Anh em có thể thấy nó trong việc lắp ráp đồ nội thất (ví dụ: bản lề cửa, ray trượt), thiết bị gia đình, hoặc sửa chữa các vật dụng thông thường.

6. Phân loại Lục Giác Chìm Đầu Col

Trên thị trường, Lục giác chìm đầu col được phân loại chủ yếu dựa trên vật liệu và hệ ren:

Lục Giác Col Hệ Inch (UNC/UNF)

Dùng cho các máy móc, thiết bị được sản xuất theo tiêu chuẩn Mỹ (ASME). Kích thước được ký hiệu bằng số (ví dụ: #0, #1, #2...) hoặc phân số của inch (ví dụ: 1/4", 3/8"...).

Lục Giác Col Thép Đen (Cấp bền 8.8, 10.9, 12.9)

Làm từ thép hợp kim, dùng cho các ứng dụng đòi hỏi độ bền cơ học và khả năng chịu lực siết cao.''

Lục Giác Col Thép Mạ (Mạ Kẽm, Nhúng Nóng...)

Là loại thép đen được phủ một lớp mạ (như mạ kẽm điện phân) để tăng khả năng chống gỉ sét ở mức độ cơ bản.

Lục Giác Col Inox

Làm từ thép không gỉ (Inox 304, 316...), là lựa chọn hàng đầu cho môi trường ẩm ướt, ngoài trời, có hóa chất hoặc yêu cầu vệ sinh cao (thực phẩm, y tế).

Kết luận

Lựa chọn loại bu lông lục giác chìm phù hợp là vô cùng quan trọng vì chúng ảnh hưởng trực tiếp đến độ bền, độ an toàn và tính thẩm mỹ của mối ghép. Vì vậy mà MECSU đã đem đến toàn bộ thông tin cần thiết về bu lông lục giác chìm đầu col cũng như các loại vật liệu phổ biến để anh em lựa chọn chính xác nhé!

Mua Lục Giác Chìm Đầu Col Chính Hãng tại Mecsu

Để đảm bảo chất lượng, độ bền và kích thước đúng tiêu chuẩn DIN 7991 / ISO 10642, anh em nên tìm đến các nhà cung cấp uy tín. Mecsu là đơn vị chuyên cung cấp các loại vật tư kỹ thuật, bu lông ốc vít chính hãng, bao gồm đầy đủ các loại Lục giác chìm đầu col với đa dạng vật liệu (Thép đen, Inox 304) và kích thước.
