Con Lăn

Con lăn ( Ball Roller ) là gì ?

Con lăn ( Ball Roller ) hay còn gọi là con lăn bi cầu hoặc con lăn đa hướng, là một sản phẩm được lắp đặt ở trong hệ thống băng tải nhằm điều hướng sản phẩm di chuyển theo yêu cầu trong quá trình vận chuyển. Con lăn có thể di chuyển một cách linh hoạt như xoay, đẩy ngang, đẩy dọc.

Con lăn có trọng lượng nhẹ nên nó có thể chế tạo thành những khung băng tải nhỏ gọn, dễ dàng gấp lên hoặc duỗi ra tùy theo mục đích sử dụng. Hiện nay, con lăn đang được sử dụng trong nhiều lĩnh vực công nghiệp như vận chuyển, cung cấp, di chuyển, xoay và điều khiển tải.

Cấu tạo của con lăn

- Con lăn bi cầu được cấu tạo bởi một viên bi bằng thép được bao bọc bởi một cụm đỡ bằng thép, cụm đỡ này được chế tạo để cố định viên bi bằng cách bao bọc 2/3 viên bi thép và chỉ để hở 1/3 bên trên. Bên dưới của nó có rất nhiều các viên bi thép loại nhỏ khoảng 1mm.

- Khi có lực tác dụng lên con lăn bi cầu thì lực này sẽ được phân tán ra nhiều hướng.

Đặc điểm của con lăn bi cầu

• Con lăn có khả năng chuyển động linh hoạt, có thể di chuyển góc đi đến 360 độ
• Với cấu trúc đặc biệt, con lăn giúp phân bố tải trọng một cách đồng đều, giảm ma sát và tăng chịu tải
• Khả năng chịu tải của bi lăn cao hơn các loại ổ đỡ khác
• Ma sát thấp giúp tăng hiệu suất và giảm tiếng ồn
• Độ chính xác cao trong việc giữ định vị và truyền tải chuyển động
• Có nhiều kích thước khác nhau nhưng chủ yếu là 2 loại: con lăn hạt bi sắt và con lăn hạt bi nhựa
• Dễ dàng lắp đặt và sử dụng theo yêu cầu của từng đơn vị.

Các loại con lăn phổ biến hiện nay

Con Lăn Bi Loại Ép Chặt

• Con lăn bi loại ép chặt hay còn gọi là Press Fit Roller, là một loại con lăn bi được thiết kế đặc biệt để chịu tải trọng cao
• Là loại con lăn bi có đường kính nhỏ được ép chặt vào khay đỡ hoặc vòng bi một cách chặt chẽ
• Cấu tạo của con lăn bi loại ép chặt tương tự như các con lăn bi thông thường nhưng có thêm một cơ chế ép chặt bổ sung.
• Thường được làm từ vật liệu chính là Inox 304 hoặc nhựa chất lượng cao
• Được sử dụng trong nhiều ngành công nghiệp, bao gồm cơ khí chính xác, ô tô, máy móc công nghiệp và nhiều ứng dụng khác

Con Lăn Bi Loại Thân Lục Giác

• Con Lăn Bi Loại Thân Lục Giác hay còn gọi là Ball Roller Hex Head, là một dạng đặc biệt của con lăn bi có cụm đỡ là hình lục giác và có phần chân được tiện ren
• Được sử dụng trong các ứng dụng chịu tải và truyền động.
• Dễ dàng khi sử dụng các công cụ như một cờ lê hoặc một bộ tua-vít lục giá
• Cho phép điều chỉnh và thay thế dễ dàng khi cần thiết
• Cấu trúc đầu lục giác giúp tăng tính ổn định và đảm bảo lực ép chặt chẽ giữa con lăn bi và vòng bi hoặc khay đỡ.

Con Lăn Bi Loại Thân Tròn

• Con Lăn Bi Loại Thân Tròn là một dạng con lăn bi có trục có đầu ren để gắn chặt vào vòng bi hoặc khay đỡ thông qua một lỗ ren tương ứng.
• Được thiết kế để dễ dàng lắp đặt và tháo rời khi sử dụng với công cụ như cờ lê
• Có nhiều kích thước và loại khác nhau, tùy thuộc vào yêu cầu cụ thể của ứng dụng
• Thường làm từ vật liệu thép không gỉ hoặc thép carbon với độ bền và độ tin cậy cao.

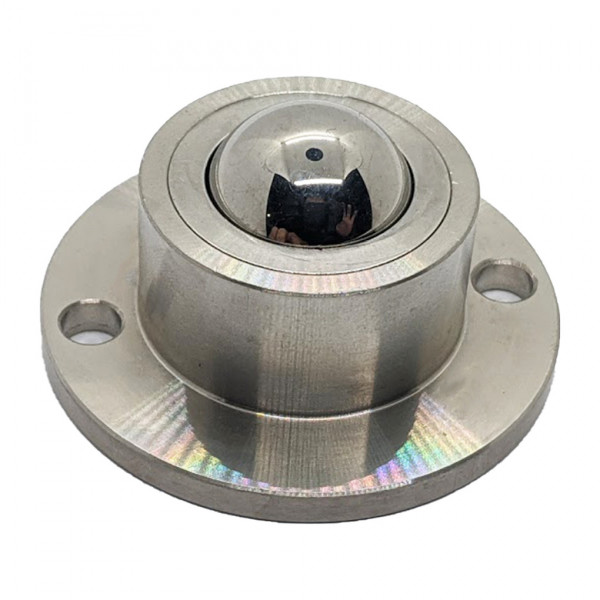

Con Lăn Bi Loại Đế Mặt Bích

• Con Lăn Bi Loại Đế Mặt Bích là một loại con lăn bi có đế có thiết kế dưới dạng mặt bích, giúp dễ dàng gắn chặt vào một bề mặt phẳng hoặc bích tương ứng
• Thường được sử dụng trong các ứng dụng yêu cầu độ chính xác và độ ổn định cao
• Cấu trúc mặt bích linh hoạt cho phép con lăn bi được gắn chặt vào các bề mặt bích thông qua bu lông, ốc vít hoặc các phương pháp khác, tạo ra một liên kết chắc chắn

Con Lăn Bi Loại Đinh Tán Đầu Tròn

• Con lăn bi loại đinh tán đầu tròn là một dạng con lăn bi có hình dạng giống như đinh tán, với đầu tròn và thân trụ.
• Đây là một thiết kế đặc biệt của con lăn bi được sử dụng trong các ứng dụng đặc biệt.
• Được chế tạo từ các vật liệu chất lượng cao như thép không gỉ, thép carbon, giúp đảm bảo độ bền và năng kháng gỉ cao

Con Lăn Bi Loại Vít Cấy

• Con lăn bi loại vít cấy là một loại con lăn bi được thiết kế để được cấy vào bề mặt khác, thường là trong vật liệu mềm như gỗ, nhựa, hoặc kim loại
• Thường được sử dụng trong các ứng dụng như đóng cửa trượt, hệ thống bánh xe trượt, và các ứng dụng tương tự
• Cho phép việc thay thế và điều chỉnh dễ dàng khi cần thiết.
• Được chế tạo từ các vật liệu chất lượng cao như thép không gỉ, thép carbon, giúp đảm bảo độ bền và năng kháng gỉ cao

Con Lăn Bi Loại Đẩy Bi Có Ren

• Con lăn bi loại đẩy bi có ren là một loại con lăn bi được thiết kế để chịu tải và truyền động trong hướng đẩy
• Cấu trúc của con lăn bi loại đẩy bi có ren bao gồm trục ren có rãnh ren được tiện một phần theo chiều dài và đĩa bi cầu hoặc bi tròn được lắp vào.
• Vật liệu thường được sử dụng bao gồm thép không gỉ, thép cacbon chất lượng cao, giúp tăng độ bền và khả năng kháng gỉ.

Con Lăn Bi Loại Đẩy Bi Không Ren

• Con lăn bi loại đẩy bi không ren là một loại con lăn bi đẩy được làm từ thép không gỉ loại 304
• Có khả năng chịu ăn mòn và oxi hóa tốt, làm cho nó phù hợp cho các môi trường ẩm ướt hoặc có chứa các chất tác động môi trường khắc nghiệt
• Con lăn bi loại đẩy bi không ren được thiết kế để đáp ứng các yêu cầu cao về chịu tải và ổn định trong các ứng dụng công nghiệp.
