Đầu Tuýp Dài Là Gì? Khi Nào Nên Sử Dụng Trong Thi Công Kỹ Thuật

Đầu tuýp dài (khẩu tuýp sâu lòng) là phụ kiện cơ khí hình trụ có chiều dài vượt trội so với loại tiêu chuẩn. Dụng cụ này dùng để vặn đai ốc chìm sâu, nằm trong hốc hẹp hoặc xiết bu lông có ty ren nhô cao mà đầu tuýp ngắn không thao tác tới được.

1. ĐẦU TUÝP DÀI LÀ GÌ VÀ CÓ ĐẶC ĐIỂM KỸ THUẬT GÌ NỔI BẬT?

Đầu tuýp dài (đầu khẩu sâu lòng) là phụ kiện dạng ống hình trụ thép có chiều dài thân gấp 2 đến 3 lần đầu tuýp ngắn tiêu chuẩn. Sản phẩm có cấu tạo gồm đầu lỗ vuông gắn cần siết và đầu ngàm 6 hoặc 12 cạnh, chuyên dùng tháo lắp bu lông đai ốc ở hốc sâu.

Trong bộ dụng cụ thao tác vặn đai ốc chuyên nghiệp, đầu tuýp là khái niệm nền tảng mà mọi kỹ sư cơ khí đều nắm rõ. Tuy nhiên, khi đối mặt với các cấu trúc lắp ráp có ty ren dài hoặc đai ốc nằm chìm sâu bên trong khoang máy, dòng khẩu ngắn thông thường hoàn toàn bị vô hiệu hóa. Lúc này, đầu tuýp dài đóng vai trò vô cùng quan trọng.

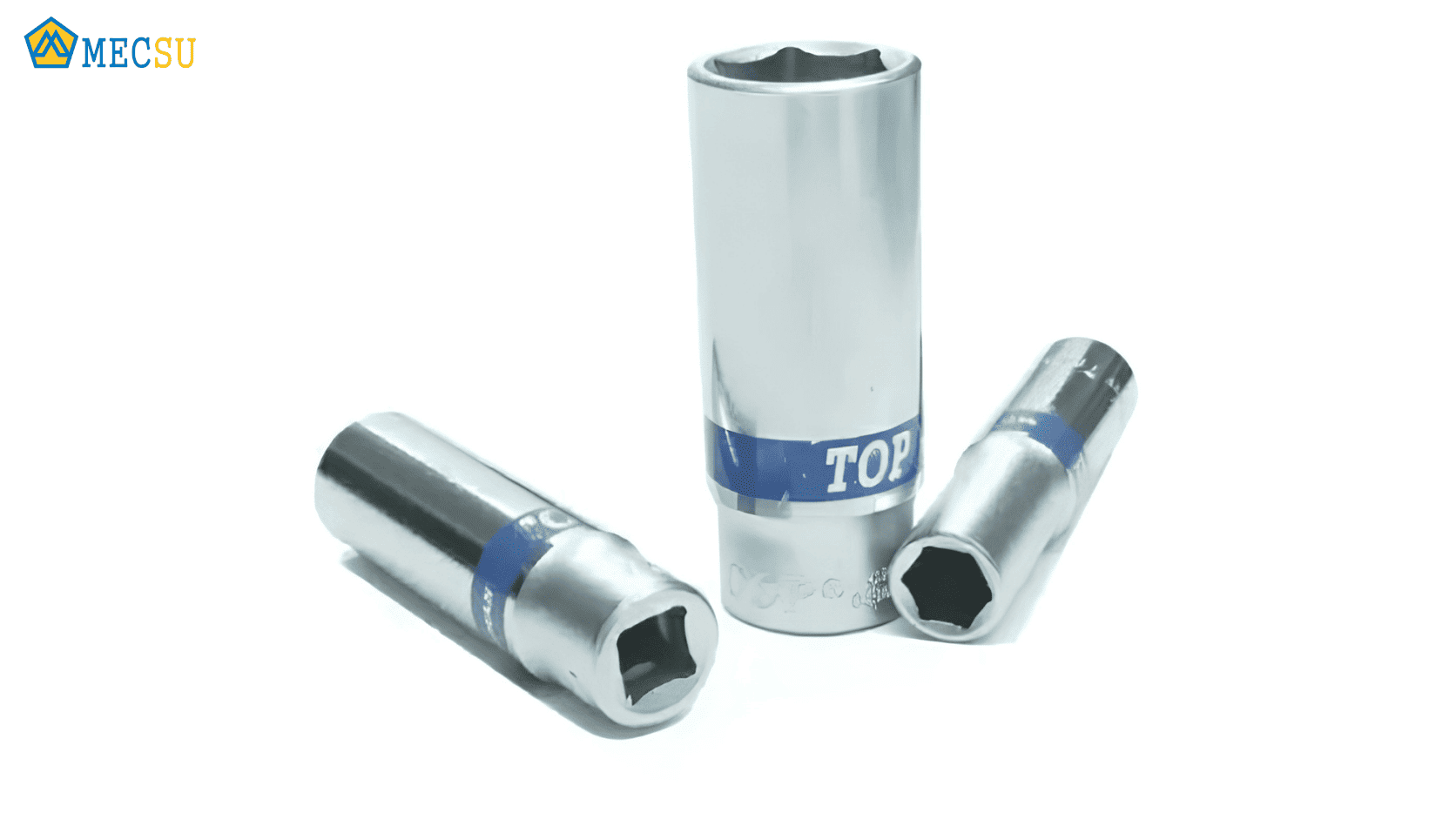

Chiều dài thân và lòng ngàm của đầu tuýp dài

Đặc điểm kỹ thuật nổi bật của các dòng khẩu tuýp sâu lòng bao gồm:

• Chiều dài tổng thể vượt trội: Kích thước chiều dài dao động từ 50mm đến 80mm tùy theo chuẩn drive size, gấp đôi hoặc gấp ba so với chiều dài 25mm - 38mm của khẩu ngắn.
• Khoảng trống lòng ngàm sâu: Lòng ống bên trong được khoan thông suốt từ vị trí vặn đai ốc tới sát trần đầu vuông kết nối, tạo không gian chứa cho thanh ty ren đâm thấu qua.
• Vật liệu chế tạo chịu tải cao: Thường sản xuất từ thép hợp kim Chrome Vanadium (Cr-V) đánh bóng mạ Chrome cho dụng cụ vặn tay, hoặc thép Chrome Molybdenum (Cr-Mo) phốt phát đen chuyên dụng chịu va đập lực lớn cho súng siết pin/khí nén.
• Tiêu chuẩn sản xuất nghiêm ngặt: Tuân thủ chuẩn kích thước và dung sai lắp ghép quốc tế như ISO 2725-1, DIN 3124 hoặc ASME B107.110 nhằm đảm bảo ngàm vặn ôm khít đai ốc mà không gây trờn cạnh.

>>> Tham khảo thêm nên chọn đầu tuýp Cr-V hay Cr-mo? Loại nào bền hơn khi sử dụng.

2. SỰ KHÁC BIỆT GIỮA ĐẦU TUÝP DÀI VÀ ĐẦU TUÝP NGẮN TIÊU CHUẨN LÀ GÌ?

Đầu tuýp dài vượt trội hơn đầu tuýp ngắn về khả năng vươn tới các điểm mù, khoảng trống hẹp và ôm trọn đai ốc nằm trên ty ren nhô cao. Tuy nhiên, đầu tuýp ngắn lại có lợi thế về độ ổn định lực và không bị cản trở ở khu vực giới hạn chiều cao vát dọc.

Việc lựa chọn đúng dạng đầu khẩu giúp kỹ thuật viên tiết kiệm gian thi công và bảo vệ các góc cạnh của đai ốc không bị biến dạng do lực tác động lệch tâm.

2.1. Chiều dài thân và độ sâu lòng ngàm ảnh hưởng như thế nào đến khả năng vặn bu lông?

Chiều dài thân và lòng ngàm sâu giúp đầu tuýp dài chui lọt qua đoạn ty ren nhô ra bên ngoài để chạm tới đai ốc nằm ở chân ren. Với tuýp ngắn, đoạn ty ren dài sẽ đụng trần lỗ vuông của khẩu, làm ngàm không thể ôm tới đai ốc.

Khi vặn một đai ốc nằm trên một thanh ty ren dài (ví dụ như ty treo xà gồ, chân đế máy móc), phần dư của ty ren sẽ chui sâu vào lòng tuýp. Sự khác biệt cơ học diễn ra như sau:

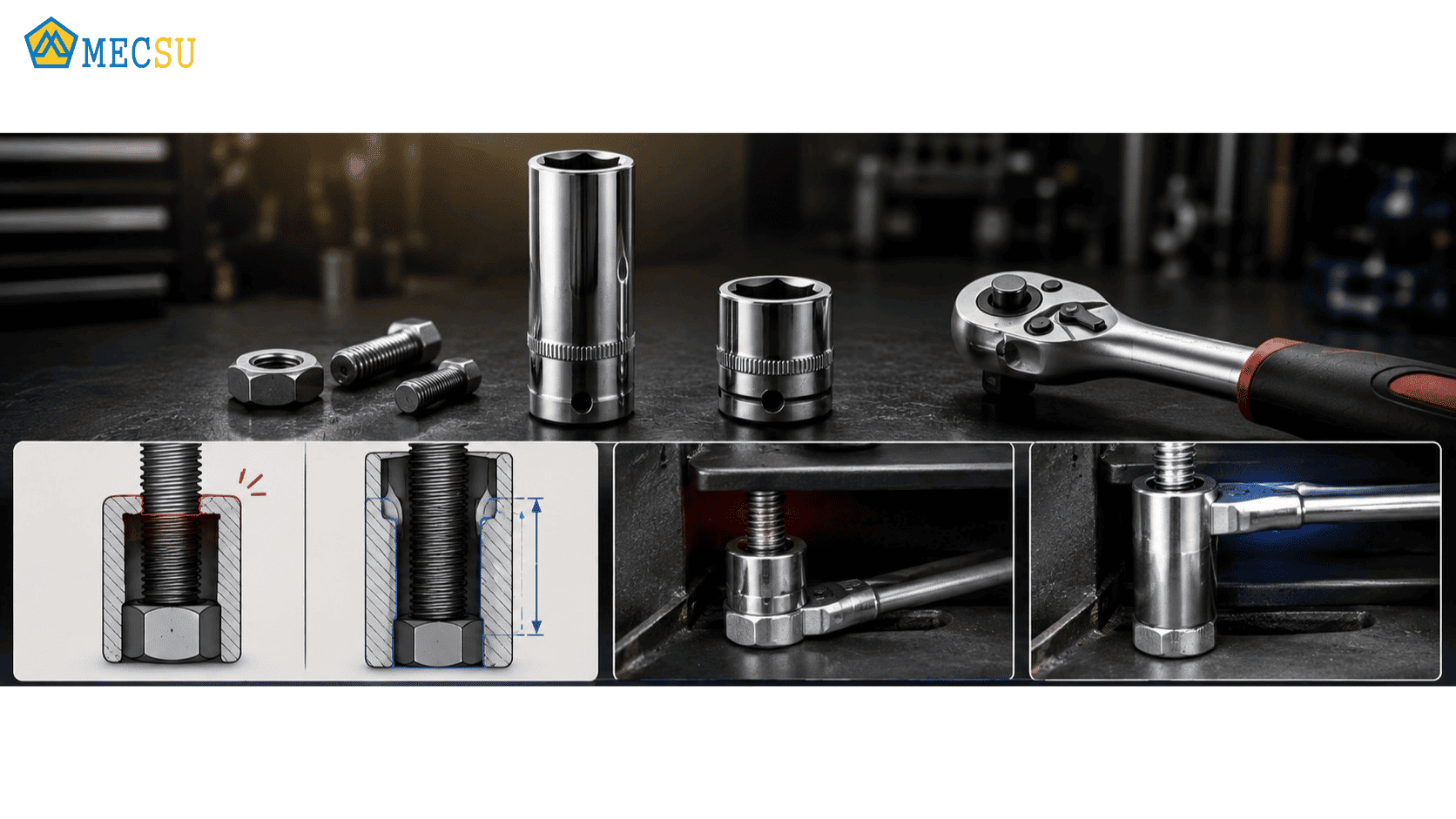

Bản vẽ mặt cắt mô phỏng đầu tuýp dài

• Mặt cắt lòng tuýp ngắn: Khoảng trống lòng ngàm vặn chỉ sâu khoảng 8mm - 15mm. Khi ty ren nhô dài quá mức này, đỉnh ty ren sẽ chạm vào vách chặn vuông nối với cần vặn, khiến khẩu vặn bị kê cao lơ lửng và không chạm tới các mặt phẳng của đai ốc.
• Mặt cắt lòng tuýp dài: Lòng vặn được móc sâu từ 35mm đến 60mm. Thanh ty ren tự do đâm sâu vào bên trong ống hình trụ mà không gây cản trở, cho phép các ngàm 6 cạnh hoặc 12 cạnh ôm trọn 100% diện tích tiếp xúc của đai ốc ở chân ren.

2.2. Khả năng chịu lực xoắn của đầu tuýp dài khác gì so với đầu tuýp ngắn?

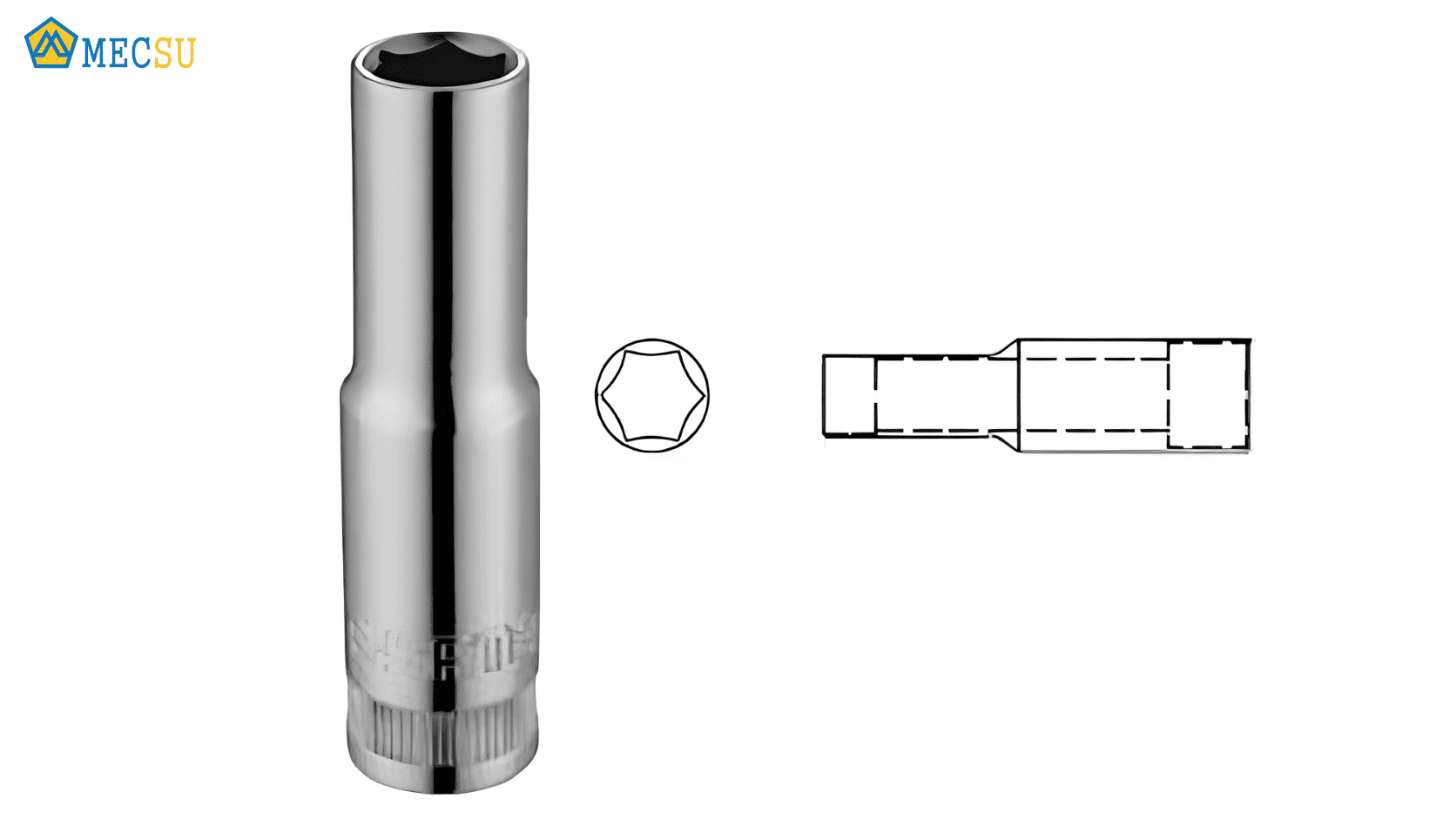

Cấu tạo của đầu tuýp dài

Đầu tuýp dài có hành trình truyền lực dài hơn nên dễ bị biến dạng vắn xoắn nhẹ khi chịu lực lớn. Do đó, nếu cần mở bu lông bị gỉ sét cực nặng ở không gian trống, đầu tuýp ngắn sẽ tối ưu lực hơn.

Về mặt cơ học vật liệu, khi lực mô-men xoắn được tác động từ cần vặn ở đỉnh lỗ vuông xuống đến đầu ngàm vặn phía đáy, một đoạn thân dài hơn sẽ chịu tác động của hiện tượng xoắn đàn hồi. Các điểm khác biệt bao gồm:

• Hiện tượng Torsional Flex: Thân khẩu càng dài thì năng lượng mô-men xoắn từ súng bắn ốc hoặc cần lực bị hấp thụ một phần nhỏ qua biến dạng đàn hồi của kim loại. Do đó, suất truyền lực tức thời của tuýp dài đạt khoảng 92% - 95% so với tuýp ngắn.
• Momen nghiêng vặn: Khi người thợ siết lực mạnh bằng tay, cánh tay đòn cao của đầu tuýp dài dễ làm lệch trục vuông góc nếu không giữ chặt đầu vặn. Điều này khiến mép ngàm bị lệch và làm tròn đầu bu lông.

>>> Xem ngay về Tay vặn tuýp là gì? cấu tạo và nguyên lý hoạt động của chúng.

3. KHI NÀO NÊN SỬ DỤNG ĐẦU TUÝP DÀI TRONG SỬA CHỮA VÀ LẮP RÁP CƠ KHÍ?

Nên dùng đầu tuýp dài khi: vặn bugi động cơ ô tô xe máy, tháo đai ốc bánh xe có bu lông nhô dài, thao tác bu lông nằm sâu trong lốc máy, hoặc siết đai ốc khóa trên cọc thanh ren treo hệ thống M&E, điều hòa, ống nước.

Đầu tuýp dài là dụng cụ bắt buộc phải có trong các túi đồ nghề sửa chữa chuyên nghiệp nhờ giải quyết trơn tru các tình huống thi công phức tạp sau đây:

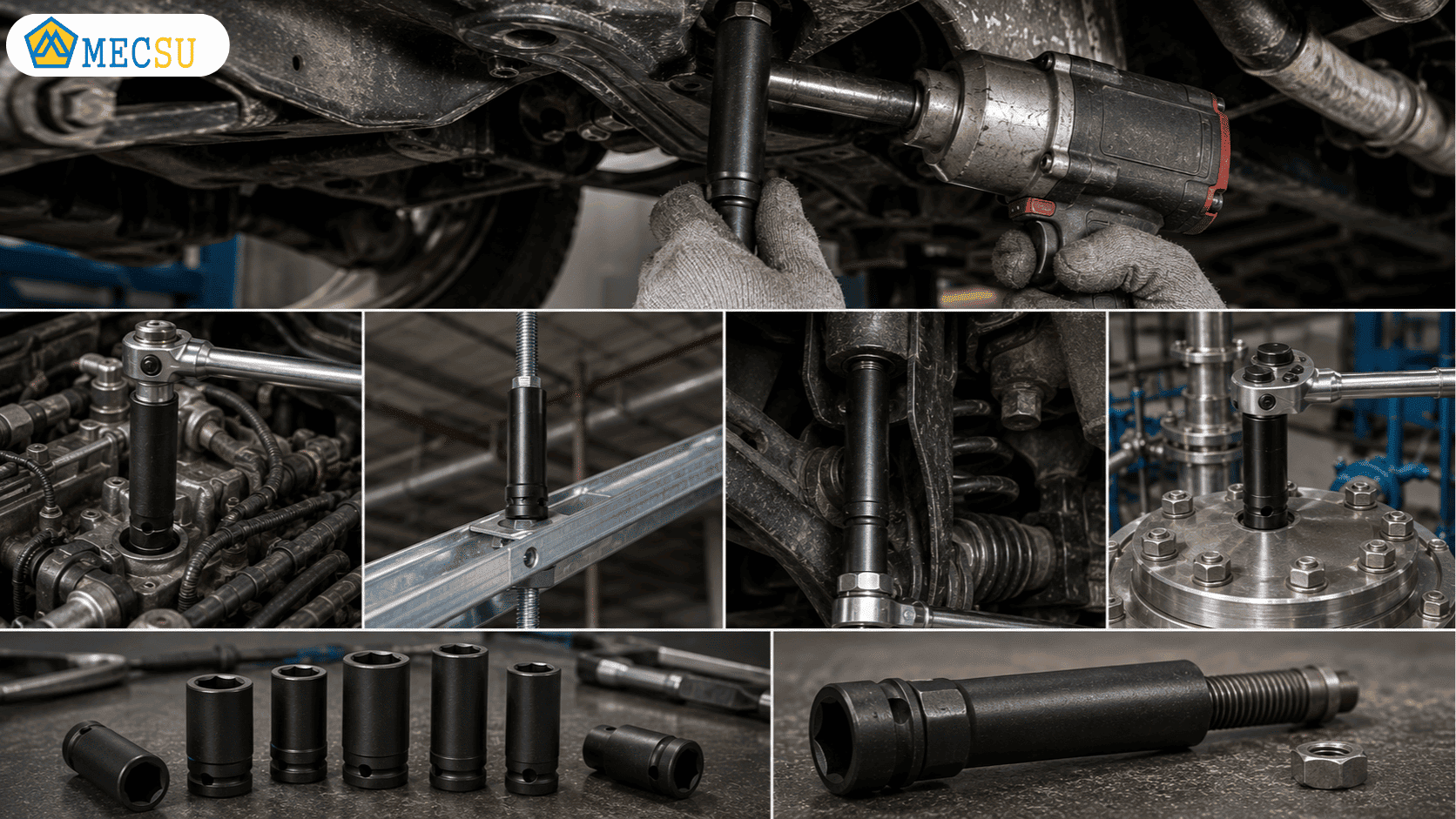

Thao tác dùng súng siết bu lông kết hợp đầu tuýp dài

• Tháo lắp bu-gi động cơ (Spark Plug): Bu-gi của xe máy và xe ô tô luôn nằm chìm sâu bên trong lòng đầu bò lốc máy. Các đầu tuýp dài chuyên dụng (kích thước 14mm, 16mm, 21mm) chứa thêm đệm cao su hoặc nam châm bên trong giúp ôm lấy thân bu-gi và nhấc ra ngoài dễ dàng.
• Thi công cơ điện M&E và đường ống: Lắp đặt hệ thống cùm treo ty ren (Threaded Rod Hangers) treo máng cáp, ống thông gió, điều hòa trung tâm. Đai ốc siết khóa luôn phải chạy dọc trên thanh ren dài từ vài chục mm đến hàng mét.
• Sửa chữa gầm và khoang máy ô tô: Tháo đai ốc bánh xe có bu lông cọc nhô dài, vặn bu lông chân máy, bu lông cổ bô xả hoặc các điểm liên kết hệ thống treo nằm lọt sâu giữa các cụm chi tiết kim loại.
• Bảo trì máy móc công nghiệp: Xiết các đai ốc trên nắp bình áp lực, van công nghiệp, mối nối mặt mạ nơi có đinh tán hoặc bu lông nhô ra ngoài sau khi siết chặt.

>>> Tìm hiểu thêm về chọn cờ lê nào phù hợp trong sửa chữa ô tô hay xe máy.

THAM KHẢO CÁC ĐẦU TUÝP DÀI KHÁC TẠI ĐÂY

4. KÍCH THƯỚC ĐẦU TUÝP DÀI CÓ NHỮNG LOẠI DRIVE SIZE PHỔ BIẾN NÀO?

Đầu tuýp dài phổ biến với các cỡ đầu vuông kết nối (Drive Size): 1/4 inch (dùng cho chi tiết nhỏ/điện tử), 3/8 inch (dùng cho xe máy/động cơ nhỏ), 1/2 inch (dùng cho ô tô/máy công nghiệp) và 3/4 inch - 1 inch (dùng cho xe tải nặng/máy công trình).

Để đảm bảo dụng cụ lắp ghép đồng bộ với súng siết hoặc tay vặn tự động, việc hiểu rõ các quy chuẩn kích thước đầu tuýp theo cỡ Drive Size đầu vuông đóng vai trò vô cùng quan trọng.

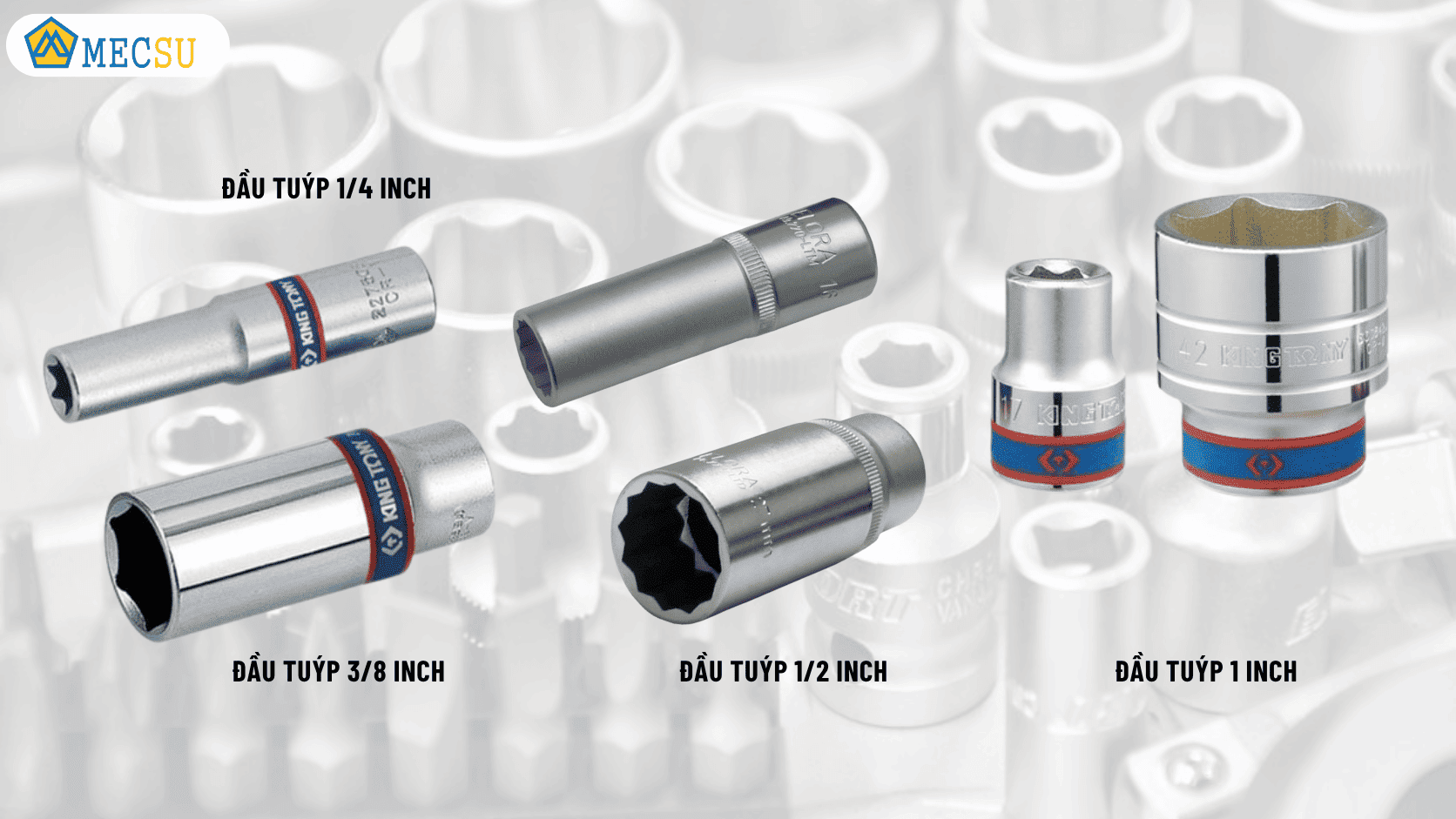

4 đầu tuýp dài xếp theo dải kích thước Drive Size từ nhỏ đến lớn bên cạnh thước kẹp

5. CÂU HỎI THƯỜNG GẶP (FAQ)

Đầu tuýp dài có dùng được cho súng xiết bu lông khí nén không?
Chỉ được dùng nếu đó là đầu tuýp dài màu đen làm từ thép Cr-Mo (Chrome Molybdenum). Tuyệt đối không dùng đầu tuýp dài mạ Chrome màu trắng cho súng xiết lực vì thép giòn dễ văng vỡ gây nguy hiểm.

Chiều dài trung bình của một đầu tuýp dài là bao nhiêu mm?
Chiều dài phổ biến của đầu tuýp dài dao động từ 50mm đến 80mm tùy theo drive size (so với chiều dài 25mm - 38mm của các dòng tuýp ngắn tiêu chuẩn).

Làm sao để chọn đúng cỡ ngàm vặn cho đai ốc khi dùng đầu tuýp dài?
Sử dụng thước kẹp đo khoảng cách giữa hai mặt phẳng đối diện của đầu bu lông hoặc đai ốc (kích thước s), sau đó chọn đầu tuýp dài có thông số mm đúng bằng kích thước vừa đo.

Đầu tuýp dài 6 cạnh hay 12 cạnh tốt hơn khi làm việc ở hốc sâu?
Nếu không gian vặn bị giới hạn góc quay, tuýp dài 12 cạnh giúp gá lắp dễ hơn. Nếu cần siết lực mạnh để mở ốc chặt/gỉ sét trong hốc, nên dùng tuýp dài 6 cạnh để tránh làm tròn góc đai ốc.

Có thể dùng thanh nối dài kết hợp đầu tuýp ngắn thay thế đầu tuýp dài không?
Thanh nối dài giúp vươn sâu nhưng KHÔNG thể thay thế đầu tuýp dài nếu vấn đề là bu lông nhô cao trần. Thanh nối chỉ kéo dài điểm đặt, không làm tăng độ sâu khoảng trống bên trong lòng ngàm.
