YAMAWA

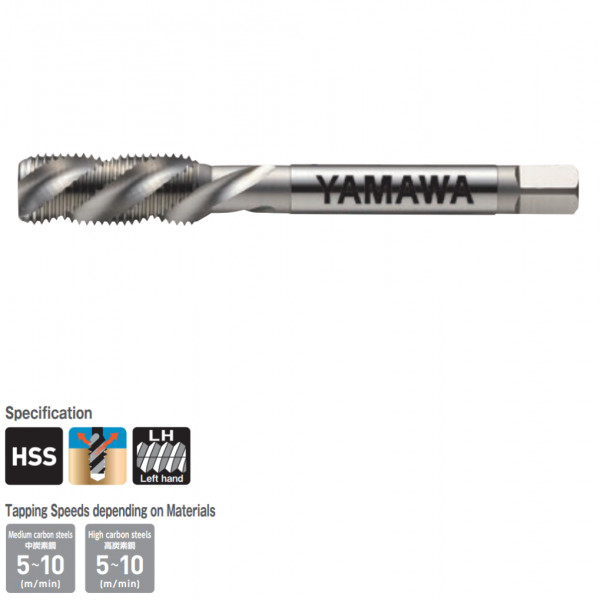

Mũi Taro Xoắn - Trái P3 M22x1.5 YAMAWA SPR022O--L

Mã đặt hàng: 0122532 MPN: YMW-SPR022O--L

Xuất xứ: Nhật Bản

Dự kiến xuất kho Thứ 2 - 06/04

Thông số kỹ thuật

Hệ Kích Thước: Met
Size Ren: M22
Bước Ren: 1.5 mm
Loại Ren: Nhuyễn
Chiều Ren: Ren Trái

Xem chi tiết

Xem thêm sản phẩm Mũi Taro Xoắn - Lỗ Bít

Thông số kỹ thuật

Mũi Taro Xoắn - Trái P3 M22x1.5 YAMAWA SPR022O--L_drawing

Hệ Kích Thước Met
Size Ren M22
Bước Ren 1.5 mm
Loại Ren Nhuyễn
Chiều Ren Ren Trái
Tổng Chiều Dài 115 mm
Loại Chân Vuông
Phân Loại Taro Xoắn
Vật Liệu HSS
Số Rãnh Cắt 4
Xuất Xứ Nhật Bản
Chiều Dài Ren 33 mm
Dung Sai P3
Đường Kính Cán 17 mm
Thương Hiệu YAMAWA
Ngành Hàng CNC

Mô tả sản phẩm

Mũi Taro Xoắn - Trái P3 M22x1.5 YAMAWA SPR022O--L được sản xuất bởi YAMAWA có đường kính ren 22 mm và bước ren 1.5 mm. Được chế tạo từ thép gió (HSS) đảm bảo độ bền của mũi taro.

Mũi taro lỗ bít 22 li x 1.5 li dùng để gia công lỗ bít (kín) khi cắt sẽ đẩy phoi lên trên. Mũi taro xoắn dùng trong các máy phay CNC, máy tiện CNC, máy phay, máy khoan taro, máy taro chuyên dụng.

Mũi Taro Xoắn - Trái P3 M22x1.5 YAMAWA SPR022O--L được ứng dụng trong gia công thép, sắt, inox, nhôm,....

Cấu tạo
Phần đầu taro: Là phần mang ren, đóng vai trò là bộ phận cắt gọt tạo nên ren ốc
Phần cổ taro: Là phần không có ren, tiết diện tròn. Phần này được sử dụng nhằm khắc trị số đường kính, bước ren và loại taro.

Phần đuôi taro: Là phần có tiết diện vuông, có thể sử dụng cùng tay quay taro.

Mũi taro lỗ bít có thể ứng dụng cho các loại máy điện khác giúp tăng hiệu suất cao hơn. Khi người dùng sử dụng như việc đưa vào máy phay, máy tiện CNC, máy phay vạn năng, máy khoan từ, máy khoan chuyên dụng hay thậm chí là máy khoan taro đều dùng mũi taro này rất tốt.
Mũi taro lỗ bít chỉ có duy nhất một mũi, chúng được làm theo dạng rãnh xoắn hoặc rãnh thẳng. Đa phần người dùng sử dụng loại mũi taro rãnh xoắn với mục đích là gia công lỗ kín để móc phoi và đẩy ra ngoài làm cho dụng cụ sạch và lâu hư hỏng hơn. Mũi taro rãnh thẳng thường dùng để gia công cho lỗ thông, các phôi khó thoát ra mà tự cuộn lại đi xuống dưới.

Ứng dụng của mũi taro

Ứng dụng trong taro ren ống nước, ren nối hơi khí nén, thiết bị khí nén nhà xưởng.
Ứng dụng trọng thi công xây dựng cơ khí kết cấu sắt, bắt ốc, bulong
Ứng dụng trong sản xuất khuôn mẫu, cơ khí CNC.

BẢNG TRA MŨI KHOAN CHO TARO HỆ MET

Mũi Taro	Mũi Khoan (mm)	Đường Kính Mũi Khoan (mm)
Mũi Taro	Mũi Khoan (mm)	Max.	Min.
M2x0.4	1.6	1.679	1.567
M2x0.25	1.75	1.785	1.729
M2.2x0.45	1.75	1.838	1.713
M2.2x0.25	1.95	1.985	1.929
M2.2x0.4	1.9	1.979	1.867
M2.3x0.25	2.05	2.061	2.001
M2.5x0.45	2.1	2.138	5.013
M2.5x0.35	2.2	2.221	2.121
M2.6x0.45	2.2	2.238	2.113
M2.6x0.35	2.2	2.246	2.186
M3x0.5	2.5	2.599	2.459
M3x0.35	2.7	2.721	2.621
M3.5x0.6	2.9	3.01	2.85
M3.5x0.35	3.2	3.221	3.121
M4x0.7	3.3	3.422	3.242
M4x0.5	3.5	3.599	3.459
M4.5x0.75	3.8	3.878	3.688
M4.5x0.5	4	4.099	3.959
M5x0.8	4.2	4.334	4.134
M5x0.5	4.5	4.599	4.459
M6x1	5	5.153	4.917
M6x0.75	5.3	5.378	5.188
M6x0.5	5.5	5.55	5.4
M7x1	6	6.153	5.917
M7x0.75	6.3	6.378	6.188
M7x0.5	6.5	6.55	6.4
M8x1.25	6.8	6.912	6.647
M8x1	7	7.153	6.917
M8x0.75	7.3	7.378	7.188
M8x0.5	7.5	7.52	7.4
M9x1.25	7.8	7.912	7.647
M9x1	8	8.153	7.917
M9x0.75	8.3	8.378	8.188
M10x1.5	8.5	8.676	8.376
M10x1.25	8.8	8.912	8.647
M10x1	9	9.153	8.917
M10x0.75	9.3	9.378	9.188
M10x0.5	9.5	9.52	9.4
M11x1.5	9.5	9.676	9.376
M11x1	10	10.153	9.917
M11x0.75	10.3	10.378	10.188
M12x1.75	10.3	10.441	10.106
M12x1.5	10.5	10.676	10.376
M12x1.25	10.8	10.912	10.647
M12x1	11	11.153	10.917
M12x0.5	11.5	11.52	11.4
M14x2	12	12.21	11.835
M14x1.5	12.5	12.676	12.376
M14x1	13	13.153	12.917
M15x1.5	13.5	13.673	13.376
M15x1	14	14.153	13.917
M16x2	14	14.21	13.835
M16x1.5	14.5	14.676	14.376
M16x1	15	15.153	14.917
M17x1.5	15.5	15.676	15.376
M17x1	16	16.153	15.917
M18x2.5	15.5	15.744	15.294
M18x2	16	16.21	15.835
M18x1.5	16.5	16.676	16.376
M18x1	17	17.153	16.917
M20x2.5	17.5	17.744	17.294
M20x2	18	18.21	17.835
M20x1.5	18.5	18.676	18.376
M20x1	19	19.153	18.917
M22x2.5	19.5	19.744	19.294
M22x2	20	20.21	19.835
M22x1.5	20.5	20.673	20.376
M22x1	21	21.153	20.917
M24x3	21	21.252	20.752
M24x2	22	22.21	21.835
M24x1.5	22.5	22.676	22.376
M24x1	23	23.153	22.917
M25x2	23	23.21	22.835
M25x1.5	23.5	23.676	23.376
M25x1	24	24.153	23.917
M26x1.5	24.5	24.676	24.376
M27x3	24	24.252	23.752
M27x2	25	25.21	24.835
M27x1.5	25.5	25.676	25.376
M27x1	26	26.153	25.917
M28x2	26	26.21	25.835
M28x1.5	26.5	26.676	26.376
M28x1	27	27.153	26.917
M30x3.5	26.5	26.771	26.211
M30x3	27	27.252	26.752
M30x2	28	28.21	27.835
M30x1.5	28.5	28.676	28.376
M30x1	29	29.153	28.917
M32x2	30	30.21	29.835
M32x1.5	30.5	30.676	30.376
M33x3.5	29.5	29.771	29.211
M33x3	30	30.252	29.752
M33x2	31	31.21	30.835
M33x1.5	31.5	31.676	31.376
M35x1.5	33.5	33.676	33.376
M36x4	32	32.27	31.67
M36x3	33	33.252	32.752
M36x2	34	34.21	33.835
M36x1.5	34.5	34.676	34.376
M38x1.5	36.5	36.676	36.376
M39x4	35	35.27	34.67
M39x3	36	36.252	35.752
M39x2	37	37.21	36.835
M39x1.5	37.5	37.676	37.376
M40x3	37	37.252	36.752
M40x2	38	38.21	37.835
M40x1.5	38.5	38.676	38.376
M42x4.5	37.5	37.799	37.129
M42x4	38	38.27	37.67
M42x3	39	39.252	38.752
M42x2	40	40.21	39.835
M42x1.5	40.5	40.676	40.376
M45x4.5	40.5	40.799	40.129
M45x4	41	41.27	40.67
M45x3	42	42.252	41.752
M45x2	43	43.21	42.853
M45x1.5	43.5	43.676	43.376
M48x5	43	43.297	42.587
M48x4	44	44.27	43.67
M48x3	45	45.252	44.752
M48x2	46	46.21	45.835
M48x1.5	46.5	46.676	46.376
M50x3	47	47.252	46.752
M50x2	48	48.21	47.835
M50x1.5	48.5	48.676	48.376
