KHÁM PHÁ CHUYÊN SÂU VỀ VÒNG BI CẦU

Vòng Bi Cầu là gì?

Vòng bi cầu (Ball Bearing), hay thường gọi là bạc đạn cầu hoặc ổ bi, là một chi tiết cơ khí không thể thiếu, đóng vai trò then chốt trong hầu hết các máy móc và thiết bị quay quanh ta. Nhiệm vụ chính của chúng là truyền tải trọng và đảm bảo chuyển động trơn tru của trục quay, giảm thiểu tối đa ma sát và tổn thất năng lượng.

Được cấu tạo từ các viên bi lăn trên những rãnh đặc biệt, vòng bi cầu biến ma sát trượt thành ma sát lăn, giúp máy móc hoạt động hiệu quả, bền bỉ. Hầu hết vòng bi cầu được sản xuất hàng loạt từ thép hợp kim cao hoặc thép không gỉ, mang lại độ chính xác cao và giá thành phải chăng, dễ dàng tiếp cận cho mọi ngành công nghiệp.

1. Ưu Điểm Nổi Bật – Vì Sao Vòng Bi Cầu Phổ Biến Đến Vậy?

Sự phổ biến rộng rãi của vòng bi cầu không phải ngẫu nhiên, mà đến từ những ưu điểm vượt trội:

• Linh hoạt: Phù hợp nhiều loại tải trọng (hướng kính, dọc trục).
• Ma sát thấp: Ma sát lăn giảm nhiệt, tăng tuổi thọ, lý tưởng cho tốc độ cao.
• Giá thành hợp lý: Sản xuất hàng loạt, chi phí thấp.
• Dễ bảo trì: Tiêu chuẩn quốc tế, thay thế nhanh, có loại phớt giữ mỡ, giảm bảo dưỡng.

2. Cấu Tạo Chung Của Vòng Bi Cầu

Các bộ phận chính của vòng bi cầu

• Vòng trong: Gắn trực tiếp với trục quay, có rãnh ngoài giữ viên bi.
• Vòng ngoài: Cố định trên vỏ máy, có rãnh trong hỗ trợ viên bi lăn.
• Viên bi: Truyền tải trọng, giảm ma sát nhờ lăn trên rãnh.
• Vòng cách: Giữ viên bi cách đều, tránh va chạm, giảm tiếng ồn.
• Nắp che/phớt: Bảo vệ khỏi bụi, giữ mỡ bôi trơn, có thể bằng thép (Z/ZZ) hoặc cao su (RS/2RS).

Vật liệu chế tạo thường là thép hợp kim (độ cứng cao, chống mài mòn), thép không gỉ (chống ăn mòn), hoặc gốm sứ, chất dẻo (nhẹ, chịu nhiệt, dùng trong môi trường đặc thù như y tế, thực phẩm).

Nguyên Lý Hoạt Động Của Vòng Bi Cầu

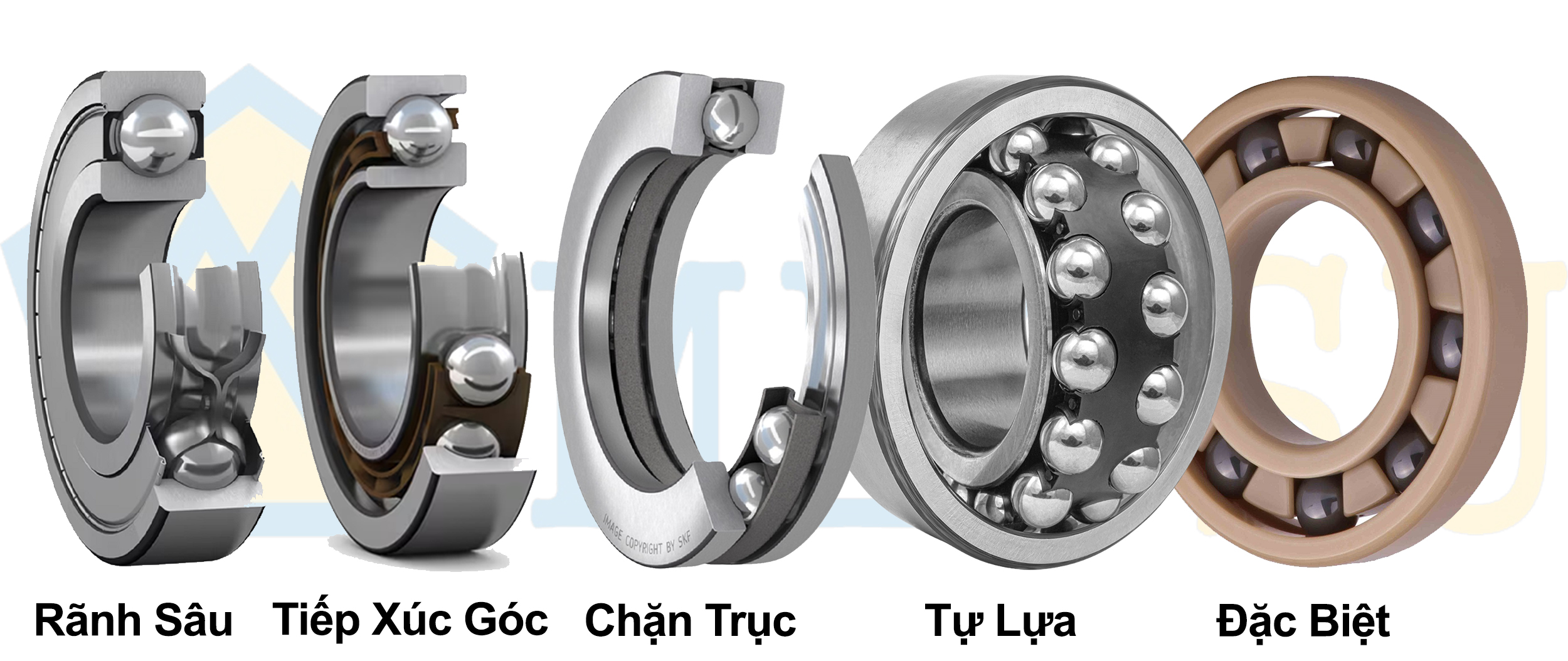

3. Phân Biệt Các Loại Vòng Bi Cầu Phổ Biến

Vòng bi cầu rãnh sâu

• Đặc điểm: Phổ biến nhất, rãnh lăn sâu, chịu tốt cả tải hướng kính và tải dọc trục (chủ yếu hướng tâm). Giá thành thấp, kết cấu đơn giản.
• Ứng dụng: Đa dạng từ đồ gia dụng đến hộp số, băng tải công nghiệp.

Vòng bi cầu tiếp xúc góc

• Đặc điểm: Rãnh vòng ngoài và vòng trong lệch một góc, giúp chịu tải dọc trục đáng kể (chỉ theo một hướng). Thường lắp theo cặp để chịu tải hai chiều và tăng độ cứng vững. Có loại một hoặc hai dãy.
• Ứng dụng: Máy công cụ chính xác, trục chính máy, bơm.

Vòng bi cầu chặn trục

• Đặc điểm: Chuyên biệt để chịu tải dọc trục, không hoặc chịu rất ít tải hướng tâm. Có thể chặn một hoặc hai phía. Hoạt động ở tốc độ thấp và trung bình.
• Ứng dụng: Cơ cấu chịu lực dọc trục, bàn xoay, trục vít me.

Vòng bi cầu tự lựa

• Đặc điểm: Hai dãy bi và vòng ngoài có rãnh cầu cho phép tự điều chỉnh độ nghiêng giữa vòng trong và vòng ngoài (1.5-4 độ), bù trừ sai lệch lắp đặt hoặc võng trục.
• Ứng dụng: Các kết cấu truyền động khoảng cách lớn, trục bị võng, băng tải dài, máy móc công nghiệp.

4. Các Loại Che Chắn và Vật Liệu Chế Tạo

4.1. Các Loại Che Chắn

• Loại hở: Không có nắp che hoặc phớt. Ma sát thấp nhất, dễ kiểm tra/bảo trì. Yêu cầu bôi trơn định kỳ và môi trường sạch.
• Loại nắp thép (Z, ZZ/2Z): Nắp làm bằng thép dập, tạo khe hở nhỏ với vòng trong. Chống bụi tốt, tra mỡ sẵn. Không chắn được nước và bụi mịn. Phù hợp môi trường khô ráo.
• Loại phớt cao su (RS, 2RS): Phớt làm bằng cao su tổng hợp (thường là NBR). Chống bụi bẩn, tạp chất, ẩm, nước rất tốt. Giữ mỡ bôi trơn hiệu quả ("bôi trơn trọn đời"). Tạo ma sát cao hơn, phù hợp tốc độ thấp, môi trường khắc nghiệt, bụi bẩn, ẩm ướt.

4.2. Vật Liệu Chế Tạo

• Thép hợp kim cao: Phổ biến nhất cho vòng lăn và bi, đảm bảo độ cứng, chống mài mòn và chịu tải tốt (thêm Cr, Mn, Si).
• Thép không gỉ: Chống ăn mòn tốt, chịu tải trung bình, lý tưởng cho môi trường khắc nghiệt hoặc yêu cầu vệ sinh cao (y tế, thực phẩm).
• Các vật liệu khác: Gốm sứ, chất dẻo được dùng cho các ứng dụng đặc biệt yêu cầu nhẹ, chống ăn mòn hoặc chịu nhiệt độ cao.
• Vòng cách: Thường làm từ thép dập, đồng thau hoặc chất dẻo, tùy thuộc vào ma sát và tương thích với chất bôi trơn.

6. Đọc Hiểu Thông Số Kỹ Thuật Của Vòng Bi Cầu

Các vòng bi cầu được quy ước bằng một dãy ký hiệu tiêu chuẩn giúp người dùng dễ dàng xác định thông số:

Ký hiệu cơ bản (ví dụ: 6212):

• 2 chữ số cuối (12): Đường kính vòng trong d = 12 x 5 = 60 mm.
• Chữ số thứ 3 (2): Cỡ ổ (0-siêu nhẹ, 2-nhẹ, 3-trung, 4-nặng). Cỡ càng lớn, khả năng chịu tải và kích thước bao càng lớn.
• Chữ số thứ 4 (6): Loại ổ bi (6 đại diện cho vòng bi cầu rãnh sâu 1 dãy).
• (Tham khảo catalogue nhà sản xuất để biết chi tiết ký hiệu).

Khe hở (Clearance): Khoảng hở giữa con lăn và rãnh khi chưa lắp.

• CN: Khe hở tiêu chuẩn (phổ biến).
• C3: Lớn hơn CN, dùng cho tốc độ cao (động cơ điện) hoặc lắp chặt.
• C4, C5: Lớn hơn C3, cho nhiệt độ cao hoặc độ dôi lớn.
• C2: Nhỏ hơn CN, cho ứng dụng chính xác cao, ít rung động.
• Chọn sai khe hở có thể gây kẹt bi (quá nhỏ) hoặc ồn, rung động (quá lớn).

Cấp chính xác

• Độ sai lệch về kích thước và độ đảo hướng tâm (tăng dần: P0, P6, P5, P4, P2). P0 là phổ biến nhất. Cấp càng cao, giá càng tăng.

Hậu tố

Các chữ cái/số bổ sung sau ký hiệu chính, chỉ đặc điểm riêng biệt:

• Nắp che/Phớt: Z, ZZ (thép), RS, 2RS (cao su).
• Khe hở: C2, C3, C4, C5.
• Vật liệu vòng cách: TN9 (nhựa), M/MA/MB (đồng thau), v.v.
• (Tham khảo catalogue nhà sản xuất để biết thêm).

7. Bảng Thông Số Kích Thước Của Vòng Bi Cầu Rãnh Sâu Đang Có Tại Mecsu

8. Ứng Dụng Đa Dạng của Vòng Bi Cầu

Vòng bi cầu, với sự linh hoạt và hiệu suất ổn định, có mặt khắp nơi trong đời sống và công nghiệp:

• Trong Cơ Khí & Công Nghiệp: Là trái tim của các hệ thống truyền động, từ hộp giảm tốc giúp truyền tải và đỡ trục, đến các con lăn băng tải đảm bảo chuyển động trơn tru. Chúng tối ưu hóa hiệu suất và độ bền cho máy móc công nghiệp.
• Trong Giao Thông: Không thể thiếu trong ngành ô tô và hàng không. Vòng bi cầu được tin dùng trong hệ thống bánh xe, động cơ, hộp số của xe hơi, và cả động cơ phản lực, hệ thống hạ cánh của máy bay, đảm bảo an toàn và hiệu suất cao.
• Trong Đời Sống Hàng Ngày: Gần gũi hơn, chúng ta dễ dàng tìm thấy vòng bi cầu trong các đồ chơi (spinner, ván trượt), máy giặt, quạt điện, và nhiều thiết bị gia dụng khác, mang lại sự êm ái và bền bỉ trong từng chuyển động.

9. Hướng Dẫn Lựa Chọn Vòng Bi Cầu Phù Hợp

Việc chọn đúng vòng bi là yếu tố then chốt quyết định hiệu suất và tuổi thọ của hệ thống. Dưới đây là các bước bạn nên thực hiện để đưa ra lựa chọn sáng suốt:

Bước 1: Xác định Kích Thước Cơ Bản

• Đo chính xác đường kính trong (d), đường kính ngoài (D) và bề dày (B) tại vị trí lắp đặt để đảm bảo vòng bi vừa vặn hoàn hảo.

Bước 2: Phân tích Tải Trọng

• Xác định loại tải trọng (hướng tâm, dọc trục) và hướng tác động. Vòng bi cầu rãnh sâu chủ yếu chịu tải hướng tâm và ít tải dọc trục.
• Nếu tải dọc trục lớn, hãy cân nhắc vòng bi chặn trục hoặc vòng bi tiếp xúc góc để đạt hiệu suất tối đa.

Bước 3: Đánh giá Môi Trường Hoạt Động

• Môi trường làm việc (bụi bẩn, độ ẩm, hơi nước, tạp chất) sẽ quyết định loại che chắn phù hợp:
• Môi trường sạch, khô ráo, cần kiểm tra định kỳ: Chọn vòng bi loại hở (không có nắp che).
• Môi trường có bụi, tốc độ cao: Ưu tiên vòng bi có nắp che thép (Z, ZZ).
• Môi trường ẩm ướt, nhiều bụi, cần bảo vệ tối đa và ít bảo trì: Lựa chọn vòng bi có phớt cao su (RS, 2RS).

Bước 4: Chọn Khe Hở và Cấp Chính Xác

• Khe hở:
  • CN (Tiêu chuẩn): Phù hợp với hầu hết các ứng dụng thông thường.
  • C3, C4, C5 (Lớn hơn CN): Dùng cho hoạt động tốc độ cao, nhiệt độ cao, hoặc mối lắp chặt.
  • C2 (Nhỏ hơn CN): Dành cho ứng dụng yêu cầu độ chính xác cao, ít rung động.
• Cấp chính xác:
  • P0 (Tiêu chuẩn): Phổ biến cho đa số máy móc thiết bị.
  • P6, P5, P4, P2 (Cao hơn P0): Chọn khi máy yêu cầu độ chính xác đặc biệt cao, tuy nhiên chi phí sẽ tăng.

Bước 5: Lựa chọn Nhà Cung Cấp Uy Tín

• Sau khi xác định thông số, tìm kiếm mã sản phẩm. Luôn chọn mua vòng bi từ các thương hiệu hàng đầu như SKF, NSK, KOYO, NTN,... Để tránh hàng giả, hàng kém chất lượng, hãy ưu tiên các nhà phân phối uy tín và có chứng nhận như Mecsu.

10. Cách Lắp Đặt Và Sử Dụng Ổ Bi

Việc lắp đặt và bảo dưỡng vòng bi đúng kỹ thuật là cực kỳ quan trọng để đảm bảo tuổi thọ và hiệu suất tối ưu cho thiết bị.

Bước 1: Chuẩn Bị Kỹ Lưỡng

• Đảm bảo khu vực lắp đặt sạch sẽ, khô ráo, không bụi bẩn.
• Kiểm tra trục và ổ đỡ phải sạch, không có hư hại, đúng dung sai kích thước.

Bước 2: Lắp Đặt & Tháo Gỡ – Những Lưu Ý Vàng

• Sử dụng dụng cụ chuyên dụng (bộ công cụ lắp vòng bi, cảo bạc đạn) hoặc các phương pháp phù hợp (gia nhiệt, thủy lực, cơ khí).
• Tuyệt đối không dùng búa gõ trực tiếp lên bề mặt vòng bi để tránh biến dạng, trầy xước. Lực phải tác động đều và chính xác vào vòng cần lắp.
• Đối với vòng bi lớn, phương pháp gia nhiệt vòng trong (không quá nhiệt độ cho phép để tránh làm thay đổi cấu trúc vật liệu) là hiệu quả để lắp vào trục.
• Khi tháo, ưu tiên dùng cảo bạc đạn chuyên dụng hoặc phương pháp nhiệt để tháo an toàn, không làm hỏng các bộ phận khác.

Bước 3: Điều Chỉnh, Kiểm Tra & Vận Hành Thử

• Cố định vòng bi bằng vòng đệm, đai ốc hoặc phe gài để tránh xê dịch.
• Chọn chất bôi trơn phù hợp (mỡ, dầu, hoặc chất bôi trơn rắn) dựa trên tốc độ và nhiệt độ hoạt động của ổ bi.
• Kiểm tra các giá trị như khe hở, độ dịch chuyển dọc trục.
• Vận hành thử máy, lắng nghe độ ồn và theo dõi nhiệt độ hoạt động của vòng bi. Nếu có bất kỳ dấu hiệu bất thường nào, hãy dừng máy và điều chỉnh kịp thời.

✅Đặt Hàng Ngay Tại Mecsu - Hàng Có Sẵn, Giao Siêu Tốc!

Xem thêm

• Các loại ổ lăn thông dụng khác thường gặp và công dụng so với ổ bi cầu
• Nguyên nhân gây ra các dạng hỏng hóc của bạc đạn và cách sử dụng hiệu quả
• Quy ước tiêu chuẩn về mã hiệu của ổ bi cầu của các nhà sản xuất uy tín
• Các yếu tố ảnh hưởng đến tuổi thọ của ổ bi
• Các thao tác lắp đặt, lắp ghép và bôi trơn ổ lăn đúng kỹ thuật

11. FAQ Về Vòng Bi Cầu

1. Vật liệu của vòng và bi có luôn giống nhau không?

• Trả lời: Thường thì có, nhưng trong một số ứng dụng tốc độ cao, bi có thể làm từ vật liệu nhẹ hơn (ví dụ: gốm kim loại) để giảm ma sát và áp lực.

2. Vòng bi gốm sứ khác gì vòng bi thép?

• Trả lời: Vòng bi gốm nhẹ hơn, chịu nhiệt tốt và hoạt động ở tốc độ cao, nhưng giá thành cao hơn, chịu tải thấp hơn và dễ vỡ nếu có rung động mạnh.

3. Các dạng hỏng hóc phổ biến của vòng bi cầu là gì?

• Tróc rỗ bề mặt do mỏi: Xuất hiện vết nứt, tróc sau thời gian dài hoạt động.
• Mòn vòng ổ và con lăn: Do bôi trơn kém hoặc bụi bẩn, tạp chất xâm nhập.
• Vỡ vòng cách: Thường do tốc độ quay quá nhanh tạo lực ly tâm lớn.
• Vỡ vòng ổ/con lăn: Do tải trọng va đập, rung mạnh hoặc lắp ráp sai.

4. Có những loại chất bôi trơn nào cho vòng bi cầu?

• Mục đích bôi trơn là giảm ma sát, kéo dài tuổi thọ, chống gỉ sét. Lựa chọn phụ thuộc vào tốc độ và nhiệt độ:
• Mỡ: Cho tốc độ thấp.
• Dầu: Cho tốc độ cao.
• Chất bôi trơn rắn: Cho các trường hợp đặc biệt như nhiệt độ cực cao.

5. Vòng bi cầu được che kín có cần thay chất bôi trơn không?

• Hầu như không. Nhà sản xuất đã tra mỡ đủ dùng cho trọn đời vòng bi trong điều kiện hoạt động bình thường. Khi hỏng hóc, thường sẽ thay thế toàn bộ ổ bi.

6. Vòng bi cầu có làm việc trong môi trường lạnh không?

• Có thể, nhưng cần đảm bảo chất bôi trơn được chọn phù hợp với nhiệt độ thấp để tránh bị đông cứng.

7. Làm gì khi vòng bi bị kẹt?

• Kiểm tra và bổ sung chất bôi trơn nếu thiếu, làm sạch bụi bẩn/tạp chất. Nếu có dấu hiệu vỡ, nứt, cần thay thế hoàn toàn.

8. Tại sao vòng cách của một số vòng bi cầu làm từ chất dẻo/nhựa?

• Vòng cách nhựa/chất dẻo nhẹ hơn, giúp giảm ma sát, chống mài mòn tốt và đặc biệt phù hợp cho máy hoạt động ở tốc độ cao.
