Lôg Đền Lò Xo Đĩa – Giải Pháp Đàn Hồi Vượt Trội Cho Mối Ghép Cơ Khí Hiện Đại

Giới thiệu Lông Đền Lò Xo Đĩa

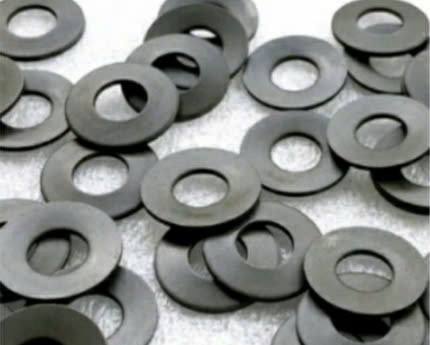

Lông Đền Lò Xo Đĩa (Disc Spring Washer) hay đệm lò xo đĩa, vòng đệm lò xo hình đĩa, hoặc đơn giản là lông đền đĩa, nổi bật với thiết kế hình nón độc đáo và khả năng đàn hồi mạnh mẽ.

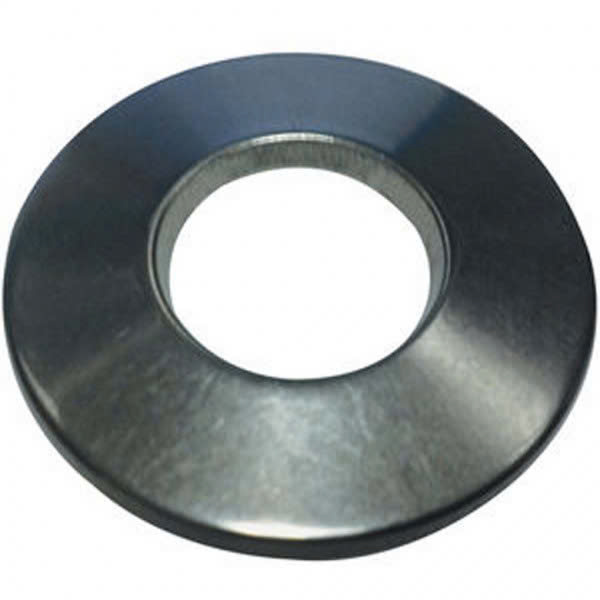

Lông Đền Lò Xo Đĩa là một loại vòng đệm đặc biệt, có dạng đĩa lõm, thường làm từ thép lò xo (như 65Mn) hoặc thép không gỉ (inox), với công dụng chính là cung cấp lực phản kháng khi bị nén, tăng khả năng chịu tải và ngăn hiện tượng tự tháo lỏng của bu lông. Tại Mecsu, sản phẩm này được sản xuất theo tiêu chuẩn DIN 2093, đảm bảo chất lượng cao và hiệu suất tối ưu.

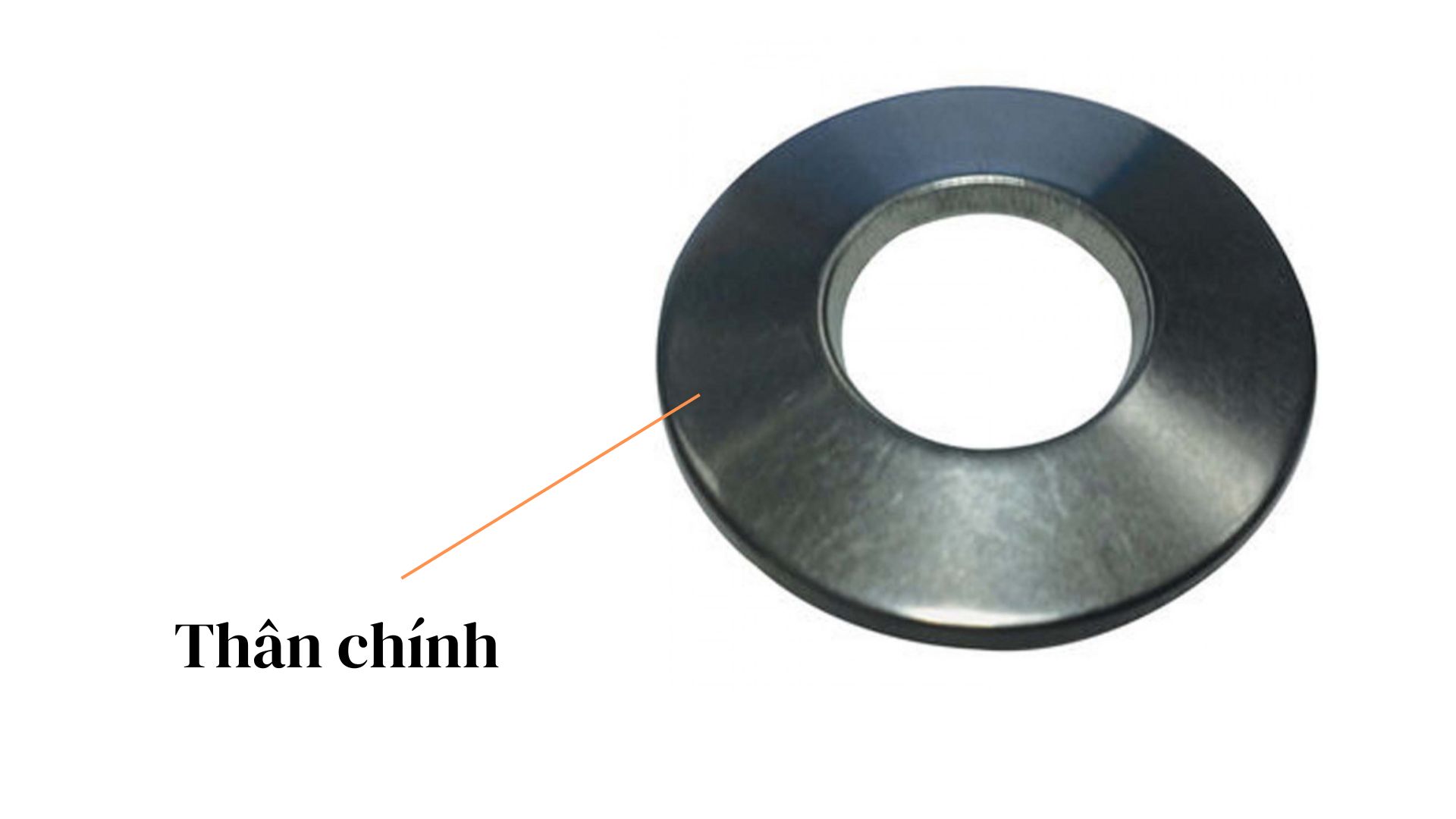

Cấu tạo chi tiết của Lông Đền Lò Xo Đĩa

1. Hình dạng

• Hình nón (côn): Disc Spring Washer có dạng đĩa phẳng uốn cong, giống hình nón cụt, với phần rìa ngoài cao hơn phần trung tâm. Độ cong này tạo ra tính đàn hồi giống như lò xo.
• Độ dày đồng đều: Vật liệu thường có độ dày nhất định, được thiết kế để chịu lực nén lớn mà không bị biến dạng vĩnh viễn.

2. Lỗ trung tâm

• Ở giữa lông đền là một lỗ tròn, cho phép luồn bu-lông hoặc vít qua. Kích thước lỗ được tiêu chuẩn hóa (ví dụ: M6, M10...) để phù hợp với các loại bu-lông/vít thông dụng.

4. Độ cong và chiều cao

• Độ cong: Góc nghiêng giữa rìa ngoài và trung tâm quyết định khả năng đàn hồi và lực nén tối đa. Độ cong càng lớn, khả năng chịu tải càng cao.
• Chiều cao tự do: Trước khi bị nén, chiều cao từ rìa ngoài đến trung tâm (thường vài mm) là yếu tố quan trọng ảnh hưởng đến hành trình nén.

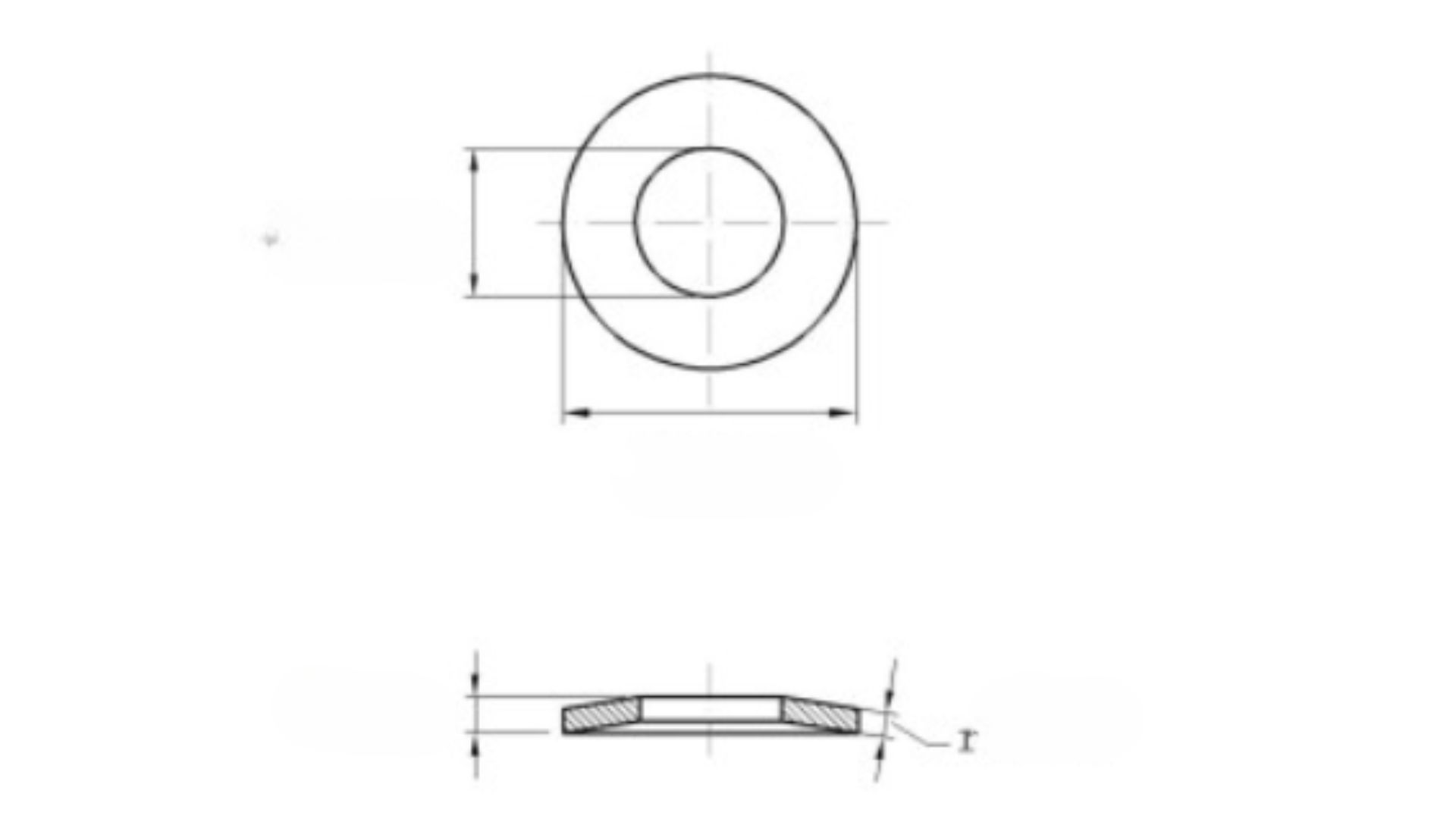

Bản vẽ kỹ thuật

Các tiêu chuẩn kỹ thuật của Lông Đền Lò Xo Đĩa tại Mecsu

Tiêu chuẩn DIN 2093: Xác định kích thước, độ dày, và khả năng chịu tải.

Phân loại:

• Nhóm A (0.4-1.0 mm, <5 kN): Dùng cho thiết bị nhỏ (M4-M9).

• Nhóm B (1.2-2.0 mm, 5-20 kN): Ứng dụng trong ô tô (M10-M20).

• Nhóm C (2.5-6.0 mm, 20-100 kN): Dùng cho máy ép (M25-M50).


Ưu điểm: Chịu tải cao trong không gian nhỏ, bền 1800 MPa (thép 65Mn).

So sánh DIN 980V: Không chịu nén cao, phù hợp mối ghép tĩnh, trong khi DIN 2093 lý tưởng cho ứng dụng động.

Vật liệu chế tạo Lông Đền Lò Xo Đĩa

Các loại vật liệu

Đặc điểm nổi bật của thép 65Mn

• Đàn hồi: Vượt trội hơn thép cacbon và inox, lý tưởng cho ứng dụng rung động.
• Chống ăn mòn: Kém hơn inox, cần xử lý bề mặt như oxit đen.
• Giá: Rẻ hơn inox, đắt hơn thép cacbon thông thường.

Xử lý bề mặt

• Oxit đen: Tăng chống gỉ nhẹ, giảm ma sát, cải thiện thẩm mỹ cho thép 65Mn.

Giá cả

• Từ 700đ (M4) đến 190.991đ/con (M45) tại Mecsu, cao hơn lông đền phẳng nhưng hợp lý cho hiệu suất.

Bảng thông số kích thước Lông Đền Lò Xo Đĩa

Phân loại Lông Đền Lò Xo Đĩa

Bảng Phân Loại Lông Đền Lò Xo Đĩa

Ưu & nhược điểm của Lông Đền Lò Xo Đĩa

Ưu điểm

1. Chịu tải cao trong không gian nhỏ:
   • Cơ chế: Thiết kế hình nón cho phép chịu lực nén lớn (100 kN với M50), gấp 5-10 lần lông đền phẳng cùng kích thước. Thử nghiệm cho thấy một lông đền M20 chịu tải 30 kN trong khi lông đền phẳng chỉ đạt 3 kN.
   • Ví dụ: Một máy nén khí 50HP dùng 10 lông đền M16 thay vì 30 lông đền phẳng để giảm kích thước cụm ghép.
2. Hấp thụ rung động hiệu quả:
   • Lợi ích: Tăng tuổi thọ máy móc, giảm chi phí bảo trì, đặc biệt trong ô tô và máy công nghiệp.
   • Ví dụ: Xe tải chạy 100.000 km vẫn giữ chặt hệ thống treo nhờ lông đền M14.
3. Độ bền lâu dài:
   • Cơ sở: Thép 65Mn chịu được 10.000 chu kỳ nén mà không mất đàn hồi (nếu nén dưới 75% chiều cao), vượt trội hơn thép cacbon thông thường (5000 chu kỳ).
   • Ví dụ: Một máy dập 100 tấn dùng lông đền M25 hoạt động 5 năm mà không hỏng.

Nhược điểm

1. Khả năng chống ăn mòn hạn chế:
   • Nguyên nhân: Thép 65Mn dễ gỉ trong môi trường ẩm (độ ẩm trên 70%), không bằng inox 316 (chịu được nước biển). Thử nghiệm ngâm nước muối 48 giờ cho thấy 65Mn bắt đầu gỉ, trong khi inox 316 không đổi.
2. Chi phí tăng với size lớn:
   • Ví dụ: Size M45 giá 190.991đ, cao gấp 270 lần M4 (700đ), do vật liệu nhiều hơn và gia công phức tạp.
   • Hạn chế: Không kinh tế cho ứng dụng tải nhẹ hoặc không cần đàn hồi cao, như giá đỡ tĩnh chỉ cần lông đền phẳng 100đ.
3. Giới hạn biến dạng:
   • Vấn đề: Nếu nén quá 75% chiều cao (ví dụ: M10 dày 1.0 mm nén quá 0.75 mm), lông đền mất đàn hồi vĩnh viễn, giảm hiệu quả chịu tải.
   • Hạn chế: Yêu cầu kỹ thuật lắp đặt chính xác, không phù hợp cho thợ thiếu kinh nghiệm.
   • Ví dụ: Lắp sai lực ở máy nén khí khiến lông đền M16 hỏng sau 1 tháng.

Ứng dụng thực tế của Lông Đền Lò Xo Đĩa

Lông Đền Lò Xo Đĩa (Disc Spring Washer) là linh kiện đa năng, xuất hiện trong nhiều ngành công nghiệp nhờ khả năng chịu tải lớn, đàn hồi tốt và thiết kế nhỏ gọn. Dưới đây là những ứng dụng thực tế phổ biến:

Công nghiệp ô tô

• Hệ thống phanh: Đặt trong cụm phanh đĩa để duy trì lực ép đều, giảm rung khi xe phanh gấp.
• Ly hợp: Giữ áp suất ổn định giữa các đĩa ly hợp, đảm bảo truyền động mượt mà.
• Giảm xóc: Hỗ trợ hấp thụ tải trọng trong hệ thống treo, tăng tuổi thọ bộ phận.

Máy móc công nghiệp

• Máy ép thủy lực: Dùng trong piston để chịu lực nén lớn (hàng tấn) mà vẫn co giãn linh hoạt.
• Máy dập: Đảm bảo lực ép đồng đều, ngăn lỏng lẻo khi vận hành liên tục.
• Thiết bị khai thác: Ổn định kết cấu trong máy khoan hoặc máy nghiền đá dưới tải trọng nặng.

Ngành năng lượng

• Tuabin gió: Giữ chặt các bu-lông trong cánh quạt, chống rung do gió mạnh.
• Hệ thống thủy lực: Điều chỉnh áp suất trong van hoặc bơm, duy trì hiệu suất lâu dài.

Điện tử và cơ khí chính xác

• Ổ đỡ (Bearing): Tạo lực ép trước (preload) trong động cơ điện hoặc quạt nhỏ, giảm rung và tăng độ bền.
• Thiết bị y tế: Dùng trong máy móc như máy siêu âm, đảm bảo kết nối chắc chắn mà vẫn linh hoạt.

Xây dựng và lắp ráp

• Cầu thép: Ổn định bu-lông trong kết cấu chịu tải cao, như cầu vượt hoặc nhà thép tiền chế.
• Van công nghiệp: Giữ áp suất trong van xả, ngăn rò rỉ dưới điều kiện áp lực thay đổi.

Ví dụ cụ thể

• Trong một máy ép nhựa, Disc Spring Washer được xếp chồng (3-4 cái) dưới piston để chịu lực 10.000 N, giúp máy hoạt động ổn định suốt 8 giờ liên tục.
• Ở xe tải nặng, nó nằm dưới bu-lông cố định trục bánh xe, giảm rung và giữ chặt kết nối khi chạy trên địa hình gồ ghề.

Cách lắp đặt Lông Đền Lò Xo Đĩa

Dụng cụ cần chuẩn bị

• Cờ lê hoặc tua vít (tùy loại bu-lông/vít).
• Đai ốc và bu-lông phù hợp (nếu thay thế).
• Găng tay bảo hộ (đề phòng lực bật từ Disc Spring Washer khi tháo).
• Dụng cụ đo (thước kẹp) nếu cần kiểm tra độ nén.

Cách lắp đặt

Chọn Disc Spring Washer phù hợp

• Xác định kích thước lỗ (ví dụ: M8, M10) và tải trọng cần chịu (kiểm tra thông số kỹ thuật).
• Nếu cần lực lớn hơn, xếp chồng nhiều đĩa (song song tăng lực, ngược chiều tăng hành trình).

Đặt vào vị trí

• Luồn Disc Spring Washer qua bu-lông, đặt giữa đầu bu-lông và bề mặt vật liệu hoặc dưới đai ốc.
• Đảm bảo lỗ trung tâm thẳng hàng với bu-lông, phần rìa ngoài hướng lên trên (hoặc theo thiết kế cụ thể).

Siết chặt

• Dùng cờ lê/tua vít siết bu-lông hoặc đai ốc từ từ.
• Nén Disc Spring Washer đến khoảng 50-75% chiều cao tự do (không nén phẳng hoàn toàn để giữ đàn hồi).
• Kiểm tra độ chắc chắn, tránh siết quá lực làm biến dạng đĩa.

Kiểm tra

• Lắc nhẹ kết cấu hoặc vận hành thử để đảm bảo không lỏng lẻo.

Cách tháo rời

1. Chuẩn bị
   • Tắt nguồn máy móc (nếu tháo từ thiết bị đang hoạt động).
   • Đeo găng tay để tránh bị kẹp tay do lực bật của Disc Spring Washer.
2. Nới lỏng
   • Dùng cờ lê/tua vít từ từ thả lỏng đai ốc hoặc bu-lông, theo hướng ngược kim đồng hồ.
   • Giữ chắc bu-lông để kiểm soát lực bật khi Disc Spring Washer giãn ra.
3. Tháo Disc Spring Washer
   • Khi bu-lông/đai ốc đã lỏng, kéo Disc Spring Washer ra khỏi vị trí.
   • Nếu xếp chồng nhiều đĩa, tháo từng cái một, ghi chú thứ tự (song song hay ngược chiều) để lắp lại đúng.
4. Kiểm tra
   • Xem Disc Spring Washer có bị biến dạng, nứt hoặc mất đàn hồi không. Nếu hỏng, thay thế bằng cái mới.

Ví dụ thực tế

• Tháo từ máy ép: Nới lỏng bu-lông trên piston, tháo 3 Disc Spring Washer xếp chồng, thay mới nếu thấy đĩa bị phẳng.
• Lắp vào giảm xóc ô tô: Đặt Disc Spring Washer dưới bu-lông trục, siết vừa đủ để nén 2/3 chiều cao.

8 FAQ về Lông Đền Lò Xo Đĩa

1. DIN 980V khác gì với Lông Đền Lò Xo Đĩa?
   DIN 980V là vòng đệm khóa nêm chống xoay, không đàn hồi, trong khi lông đền lò xo đĩa (DIN 2093) chịu tải và hấp thụ rung động.
2. Thép cacbon có dùng được cho lông đền lò xo đĩa không?
   Có thể, nhưng kém đàn hồi hơn thép 65Mn, thường dùng cho lông đền khóa hơn là loại lò xo đĩa.
3. Lông Đền Lò Xo Đĩa chịu rung bao nhiêu?
   Tần số 10 Hz (600 vòng/phút), tương đương động cơ ô tô hoặc máy nén khí.
4. Dùng trong nước biển được không?
   Thép 65Mn không phù hợp, cần inox 316 để chống gỉ.
5. Size nào phổ biến nhất cho ô tô?
   M10-M16, chịu tải 10-20 kN trong hệ thống treo.
6. Lắp sai mặt lõm có sao không?
   Giảm hiệu quả đàn hồi 50%, dễ lỏng mối ghép.
7. Giá cao hơn lông đền phẳng có đáng không?
   Đáng nếu cần chịu tải và chống rung, không cần thiết cho ứng dụng tĩnh.
8. Mua ở đâu uy tín?
   Mecsu cung cấp hàng chuẩn DIN 2093, giao nhanh.
