Lông Đền Vuông (Square Washer): Biện Pháp Nâng Cao Độ Bền Cho Mối Lắp

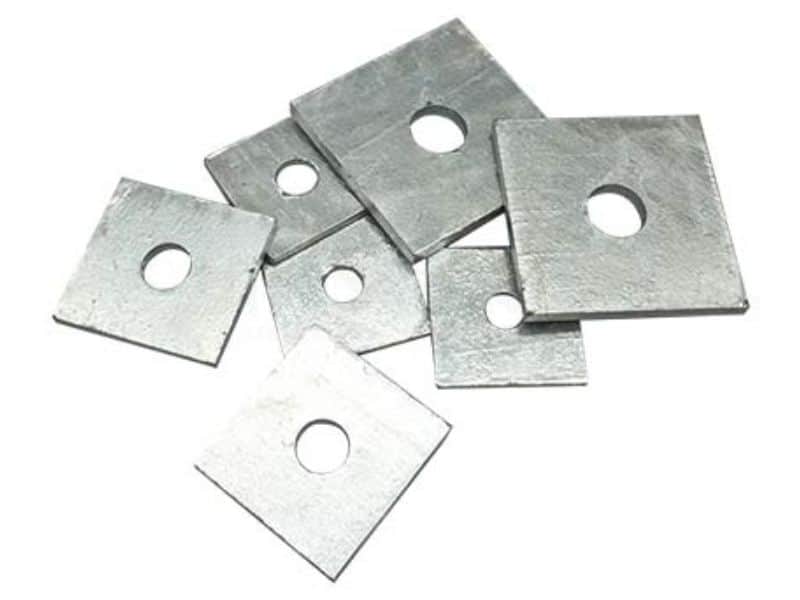

Lông Đền Vuông (Square Washer) là gì?

Lông đền vuông (Square Washer), hay còn gọi là vòng đệm vuông, là loại vòng đệm có dạng hình vuông và được lắp giữa bề mặt tiếp xúc và đai ốc. Lông đền vuông có tác dụng bảo vệ bề mặt chi tiết khỏi bị trầy xước, đồng thời tăng diện tích tiếp xúc giúp tăng độ bền, ổn định của mối ghép và chịu được tải nặng. Với thiết kế độc đáo, vòng đệm vuông có khả năng chống xoay và góc nghiêng 5 độ giúp tăng ma sát giữa nó với chi tiết lắp, giúp nâng cao hiệu quả làm việc và an toàn cho mối ghép.

Vòng đệm vuông được sản xuất theo tiêu chuẩn quốc tế DIN 434 và được làm từ thép cacbon mạ kẽm bề mặt để tăng tính chống gỉ sét. Với những đặc điểm nổi bật và tính linh hoạt, lông đền vuông được sử dụng nhiều trong ngành xây dựng, đặc biệt những kết cấu đòi hỏi độ bền cao hoặc thiết bị phục vụ năng suất cao trong công nghiệp.

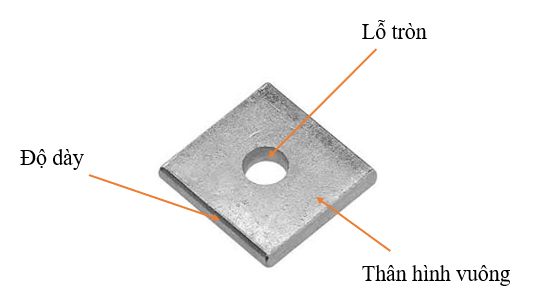

Cấu tạo chung của lông đền vuông

Các bộ phận chính

• Thân hình vuông: có các cạnh đều nhau giúp phân tán lực đồng đều và có góc nghiêng 5 độ, dùng để tăng độ bám giữa vòng đệm và chi tiết.
  • Độ dày: Square Washer thường có độ dày đồng đều, được thiết kế để chịu được áp lực lớn mà không bị biến dạng.
• Lỗ tròn trung tâm: Là vị trí để bulong được xỏ xuyên qua, giữ bulong cố định và tạo mối lắp với đai ốc, được gia công chính xác với nhiều đường kính phù hợp cho từng loại đường kính tiêu chuẩn của bulong (M8 - M10)

Tiêu chuẩn kỹ thuật của lông đền vuông

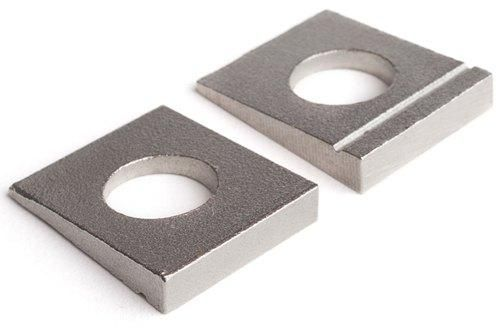

Tiêu chuẩn DIN 434 - lông đền vuông nghiêng, là lông đền vuông với mặt nghiêng 5 độ dùng để bù trừ độ nghiêng của bề mặt lắp đặt. Thường được sử dụng trong các kết cấu thép, nhà thép, kết cấu cầu đường,... cần đảm bảo chịu được tải trọng lớn và độ bền cao.

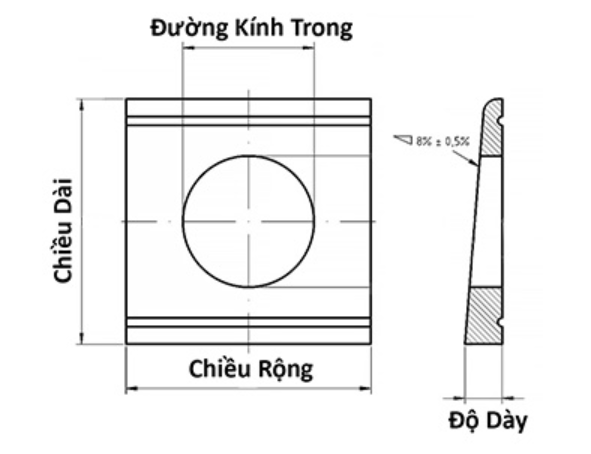

Bản vẽ kỹ thuật thể hiện được độ dày, đường kính lỗ và chiều rộng cạnh của lông đền

Vật liệu Lông Đền Vuông

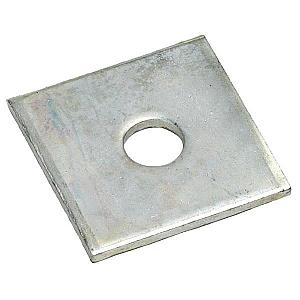

Thép cacbon

Lông đền vuông được chế tạo từ thép cacbon nên có được đặc tính chịu tải tốt, độ bền cao, giá thành rẻ so với các vật liệu khác. Tuy nhiên, độ ăn mòn cao nên cần phải có phương pháp xử lý bề mặt như mạ kẽm hoặc nhiệt luyện để tránh bị gỉ sét khi sử dụng dưới môi trường có độ ẩm cao hoặc ngoài trời

Thép không gỉ

Với lông đền vuông làm từ thép không gỉ, khả năng chống ăn mòn cao nên thích hợp với môi trường làm việc ngoài trời, có độ ẩm cao. Tuy nhiên, khả năng chịu tải thấp hơn và giá thành lại cao hơn so với thép cacbon

Bảng thông số kích thước của lông đền vuông tại cửa hàng của Mecsu

Ưu nhược điểm

Ưu điểm

• Hiệu quả trong việc chống xoay: Thiết kế hình vuông sẽ khóa chặt vào các rãnh, tránh được việc xoay khi đang chịu rung động.
• Phân tán lực đồng đều: do diện tích tiếp xúc lớn nên làm giảm được áp lực tác dụng lên bề mặt, giúp chống trầy xước hoặc lún nứt.
• Độ bền và tuổi thọ cao: Với độ dày lớn nên chịu được tải trọng nặng.

Nhược điểm

• Giá thành cao: do thiết kế đặc biệt nên cần có trang thiết bị phù hợp cho gia công góc cạnh
• Bị hạn chế do thiết kế hình vuông nên chỉ dùng cho các rãnh hình vuông, không phù hợp cho các lỗ tròn thường thấy.

Ứng dụng

Trong xây dựng, cầu đường

• Lông đền vuông được sử dụng trong các kết cấu thép, các công trình xây dựng yêu cầu có độ bền cao, chịu được tải trọng lớn.

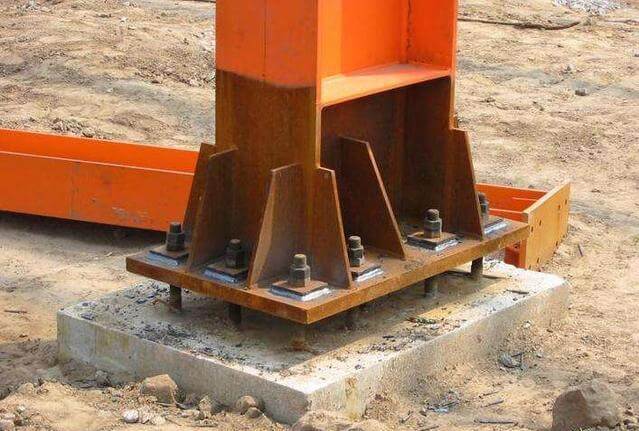

Ứng dụng lông đền vuông trong xây dựng kết cấu nền móng

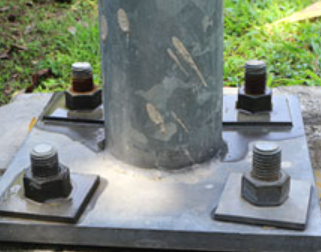

Ứng dụng lông đền vuông trong xây dựng kết cấu cầu đường

Trong cơ khí

• Lông đền vuông được dùng trong việc cố định, giữ chặt các động cơ điện bên trong xưởng.

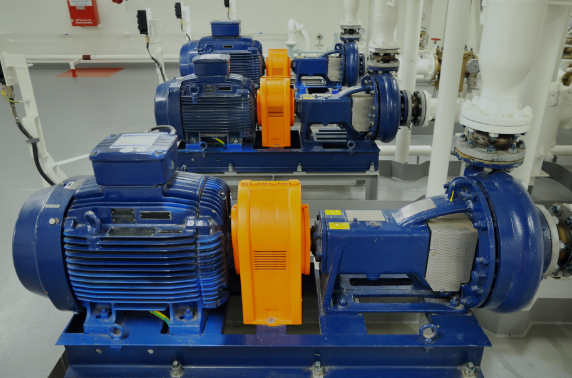

Ứng dụng lông đền vuông trong cố định động cơ điện

Trong ngành gỗ

• Lông đền vuông được sử dụng để lắp ráp các thanh gỗ lại với nhau vì khả năng phân tán lực đồng đều nên không gây biến dạng cho bề mặt mềm như gỗ.

Ứng dụng lông đền vuông trong lắp ráp chi tiết bằng gỗ

Hướng dẫn lắp đặt

Cách lắp đặt lông đền vuông

Bước 1: Chuẩn bị

• Ta có thể sử dụng cờ lê, cờ lê lực, mỏ lết, súng bắn ốc,... làm dụng cụ siết chặt đai ốc
• Kiểm tra và làm sạch các rãnh ren, bề mặt lắp đặt

Bước 2: Lắp đặt

• Ta thực hiện luồn bulong qua chi tiết cần lắp đặt, sau đó đặt lông đền vuông vào bulong thông qua lỗ tròn trung tâm, vặn đai ốc vào bulong bằng tay.
• Ta thực hiện siết chặt mối lắp bằng dụng cụ, tránh siết mạnh tay vì gây gãy ren

Bước 3: Kiểm tra

• Ta thử rung lắc nhẹ, xem mối lắp có bị lỏng hoặc bị xê dịch, nếu có cần thực hiện siết chặt lại

✅Đặt Ngay Tại Mecsu - Hàng Có Sẵn, Giao Siêu Tốc!

Xem thêm:

• Lông đền vuông và lông đền tròn: Sự khác biệt về ứng dụng
• Bí quyết lựa chọn và sử dụng hiệu quả lông đền vuông
• Lông đền vuông: Chi tiết không thể thiếu trong các kết cấu thép
• Bật mí công dụng của lông đền vuông trong ngành công nghiệp cơ khí
• Những lưu ý khi lắp đặt lông đền vuông để tối ưu hoá độ bền hệ thống

FAQ về lông đền vuông

1. Tại sao lại sử dụng lông đền vuông thay vì lông đền thông thường cho một số ứng dụng?

Vì yêu cầu về hệ thống có độ bền cao, chịu được tải trọng lớn mà lông đền thông thường không thể đáp ứng được. Chính vì thế, lông đền vuông được sử dụng vì nó thoả mãn những yêu cầu trên với thiết kế đặc biệt của nó.

2. Tại sao lông đền vuông lại cực kì phổ biến trong ngành xây dựng, cầu đường?

Vì thiết kế là hình vuông nên lực được phân tán đều và khả năng chống xoay, làm giảm lực tác dụng vào ren bulong, cố định chính xác bulong, giúp nâng cao độ an toàn cho kết cấu và công trình

3. Lông đền vuông có thường được sử dụng trong ngành ô tô không?

Ít khi được sử dụng trong ngành ô tô và thường được sử dụng trong lắp ráp các khung thép của các xe tải nặng hoặc máy móc cho nông nghiệp.

4. Khi nào cần sử dụng lông đền vuông có góc nghiêng?

Ta nên dùng lông đền vuông có góc nghiêng khoảng 5 tới 8 độ khi lắp ráp với các thanh thép chữ U hoặc chữ I, để tăng được độ bám chắc cho đai ốc với bulong và phân tán được đồng đều áp lực, làm cho mối ghép thêm chắc chắn.

5. Lông đền vuông có khả năng chịu được tải trọng động không?

Lông đền vuông có khả năng chịu được tải trọng động nếu dùng loại dày hơn thông thường và bulong cấp bền cao (10.9/12.9), sẽ rất phù hợp cho các kết cấu cầu đường, thiết bị hoạt động liên tục với rung động cao. Tuy nhiên, phải siết lực đủ chặt để đảm bảo được độ bền cho mối lắp.

6. Có cần bảo trì lông đền vuông hay không?

Thông thường là không cần nếu sử dụng loại phù hợp với điều kiện làm việc. Bên cạnh đó, ta cũng nên kiểm tra định kỳ và thay thế nếu lông đền bị gỉ sét hoặc bị biến dạng.

7. Có thể sử dụng lông đền vuông cho môi trường có nhiệt độ cao hay không?

Câu trả lời là có, nhưng tuỳ thuộc vào vật liệu bạn chọn. Với thép không gỉ chịu nhiệt tốt nên phù hợp cho các lò nhiệt nhưng với thép cacbon mạ kẽm thì ở nhiệt độ cao sẽ làm cho lớp mạ bị hỏng, làm mất tính chống ăn mòn của lông đền vuông.

8. Lông đền vuông có thể sơn để chống gỉ không?

Ít khi sơn vì sơn chỉ tăng khả năng chống gỉ tạm thời và lớp sơn dễ bị bong tróc khi siết chặt hoặc chịu tải sau thời gian làm việc, làm giảm năng suất. Cần tốn thêm thời gian bảo trì, kiểm tra và sơn lại để chống gỉ, thay vào đó ta có thể chọn lông đền vuông làm từ thép mạ kẽm hoặc vượt trội hơn là thép không gỉ
