Vòng bi đũa là gì? Phân loại và ứng dụng của vòng bi đũa

Vòng bi đũa (hay còn gọi là bạc đạn đũa trụ) là một trong những loại vòng bi công nghiệp quan trọng, được thiết kế để đáp ứng các yêu cầu khắt khe trong nhiều ứng dụng công nghiệp.

Vòng bi đũa (hay còn gọi là bạc đạn đũa trụ) là một trong những loại vòng bi công nghiệp quan trọng, được thiết kế để đáp ứng các yêu cầu khắt khe trong nhiều ứng dụng công nghiệp. Với khả năng chịu tải trọng hướng kính lớn, vận hành ở tốc độ cao, và tuổi thọ lâu dài, vòng bi đũa trụ đã trở thành lựa chọn hàng đầu trong nhiều lĩnh vực. Trong bài viết này, chúng tôi sẽ giới thiệu chi tiết về vòng bi đũa trụ, từ đặc điểm kỹ thuật, phân loại, ứng dụng thực tế, bảng thông số các kích thước phổ biến, báo giá tại Mecsu và trên thị trường, đến những câu hỏi thường gặp, giúp bạn hiểu rõ hơn về loại vòng bi này và áp dụng hiệu quả trong công việc.

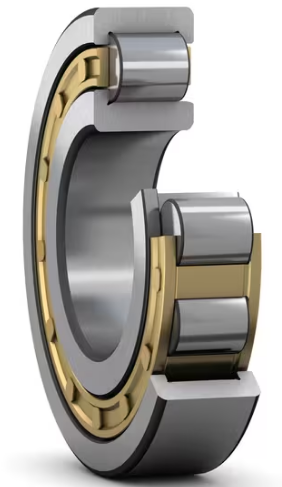

Vòng Bi Đũa Là Gì?

Vòng bi đũa là loại vòng bi sử dụng các con lăn hình trụ (đũa) làm phần tử lăn. Điểm đặc trưng của loại vòng bi này là các con lăn tiếp xúc trực tiếp trên một đường thẳng với bề mặt lăn (rãnh lăn), giúp tối ưu hóa khả năng chịu tải hướng kính lớn và phù hợp cho các ứng dụng yêu cầu vận tốc cao. Thiết kế này mang lại độ cứng cao, ma sát thấp, và khả năng vận hành ổn định, khiến vòng bi đũa trụ trở thành một linh kiện không thể thiếu trong nhiều hệ thống máy móc.

Cấu Tạo Của Vòng Bi Đũa

Vòng bi đũa thường bao gồm các thành phần chính sau:

• Vòng trong và vòng ngoài: Có rãnh lăn hình trụ để chứa các con lăn.

• Con lăn (đũa): Hình trụ, tiếp xúc trực tiếp với rãnh lăn, chịu tải trọng chính.

• Vòng cách: Định vị các con lăn, có thể làm từ thép, đồng thau, hoặc nhựa (Polyamide, PEEK), hoặc một số loại không sử dụng vòng cách.

• Phớt (tùy chọn): Một số vòng bi đũa trụ được trang bị phớt để bảo vệ con lăn khỏi bụi bẩn và giữ mỡ bôi trơn.

Đặc Điểm Nổi Bật Của Vòng Bi Đũa

Vòng bi đũa trụ được thiết kế với nhiều đặc tính ưu việt, phù hợp cho các ứng dụng công nghiệp đòi hỏi hiệu suất cao:

• Khả năng chịu tải cao: Nhờ thiết kế con lăn hình trụ tiếp xúc trên một đường thẳng, vòng bi đũa trụ có thể chịu tải trọng hướng kính lớn hơn so với các loại vòng bi cầu thông thường.

• Độ cứng cao: Cấu trúc chắc chắn giúp vòng bi duy trì độ ổn định trong các điều kiện vận hành khắc nghiệt.

• Ma sát thấp: Thiết kế mặt bích mở, kết hợp với lớp hoàn thiện bề mặt và đầu con lăn, thúc đẩy sự hình thành màng bôi trơn thủy động, dẫn đến ma sát thấp hơn và khả năng chịu tải dọc trục cao hơn.

• Hỗ trợ dịch chuyển dọc trục: Vòng bi đũa trụ có khả năng cho phép dịch chuyển dọc trục giữa vòng trong và vòng ngoài (trừ các loại có mặt bích ở cả hai vòng), phù hợp cho các ứng dụng cần điều chỉnh vị trí.

• Tuổi thọ lâu dài: Lớp hoàn thiện bề mặt trên các bề mặt tiếp xúc của con lăn và rãnh lăn giúp tăng cường độ tin cậy và kéo dài tuổi thọ vòng bi.

• Có thể tháo rời và hoán đổi: Các bộ phận của vòng bi đũa trụ (đặc biệt từ các thương hiệu như SKF) có thể tháo rời và hoán đổi, giúp việc lắp đặt, tháo dỡ, và bảo trì dễ dàng hơn.

Phân Loại Vòng Bi Đũa

Vòng bi đũa trụ có nhiều biến thể khác nhau, tùy thuộc vào số dãy con lăn, thiết kế mặt bích của vòng trong/vòng ngoài, vật liệu vòng cách, và các tính năng bổ sung. Dưới đây là các loại vòng bi đũa trụ phổ biến:

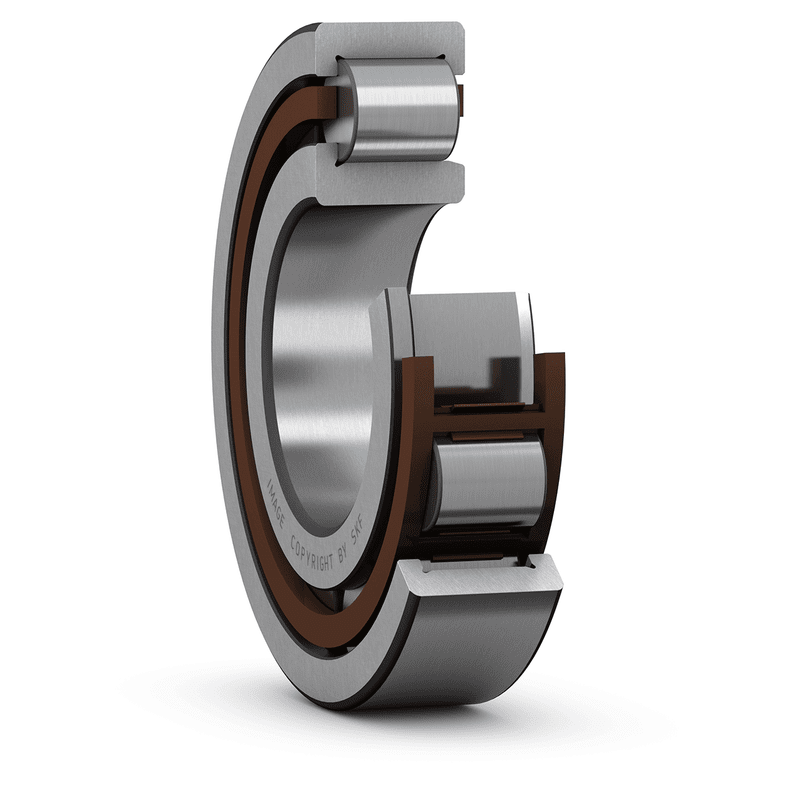

Vòng Bi Đũa Trụ Một Dãy

• Đặc điểm: Chỉ có một dãy con lăn, thiết kế đơn giản, phù hợp cho tải trọng hướng kính vừa phải.

• Ứng dụng: Thường được sử dụng trong hộp số, máy bơm, và động cơ điện nhỏ.

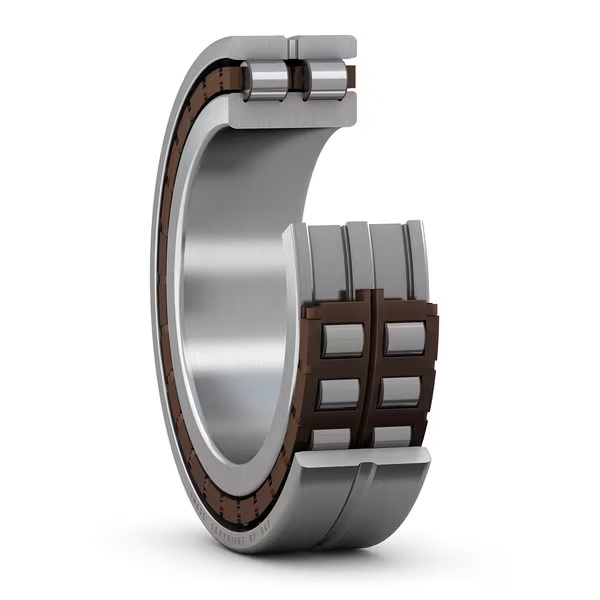

Vòng Bi Đũa Trụ Hai Dãy

• Đặc điểm: Có hai dãy con lăn, tăng khả năng chịu tải và độ cứng, phù hợp cho các ứng dụng tải trọng nặng hơn.

• Ứng dụng: Được dùng trong máy cán, tua bin gió, và thiết bị xử lý vật liệu.

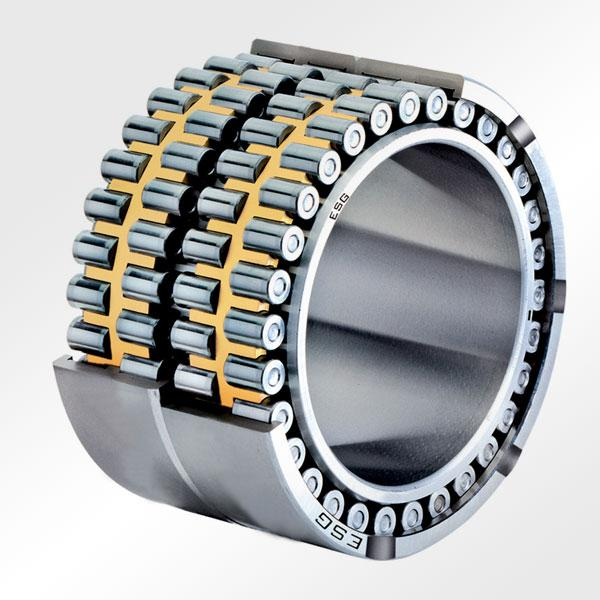

Vòng Bi Đũa Trụ Bốn Dãy

• Đặc điểm: Có bốn dãy con lăn, khả năng chịu tải cực cao, thường được sử dụng trong các ứng dụng công nghiệp nặng.

• Ứng dụng: Phù hợp cho máy cán thép, máy nghiền, và các hệ thống yêu cầu tải trọng lớn.

Vòng Bi Đũa Kín Và Tách Rời

• Kín (Sealed): Có phớt hoặc nắp chặn, bảo vệ con lăn khỏi bụi bẩn, nước, và giữ mỡ bôi trơn, giảm ma sát và kéo dài tuổi thọ.

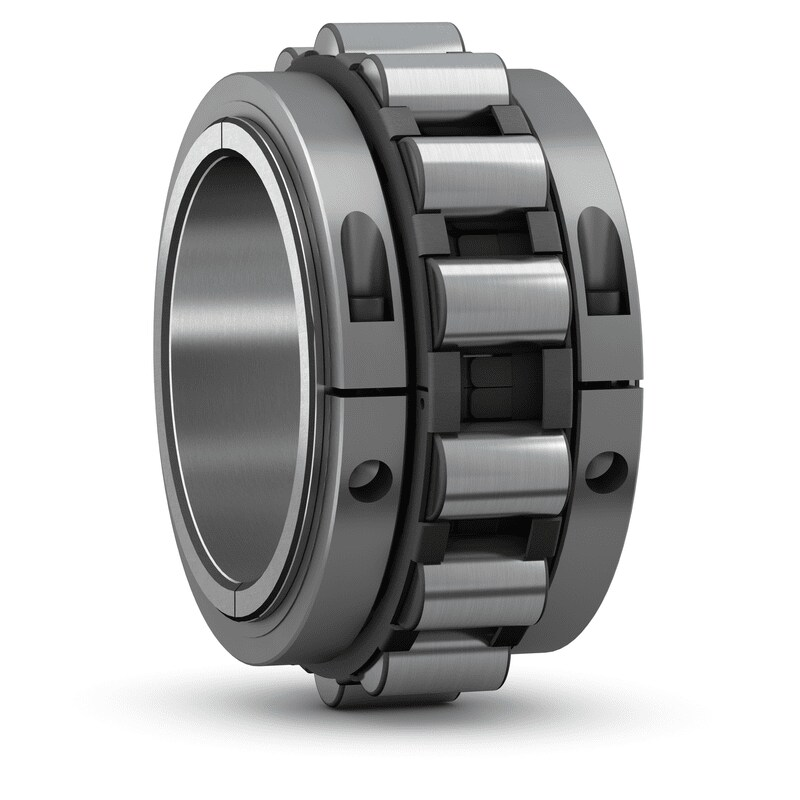

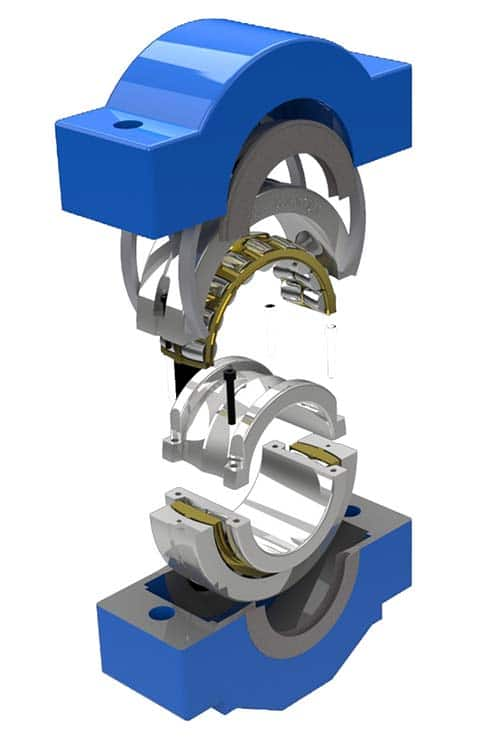

• Tách rời (Separable): Các bộ phận có thể tháo rời, dễ dàng bảo trì và thay thế, phù hợp cho các vị trí khó tiếp cận như trục khuỷu.

Bảng Thông Số Các Size Vòng Bi Đũa Phổ Biến

Dưới đây là bảng thông số kỹ thuật của một số vòng bi đũa trụ một dãy và hai dãy phổ biến từ thương hiệu SKF, bao gồm kích thước, tải trọng, và tốc độ giới hạn. Các thông số này thường được sử dụng trong các ứng dụng công nghiệp như hộp số, máy bơm, và tua bin gió.

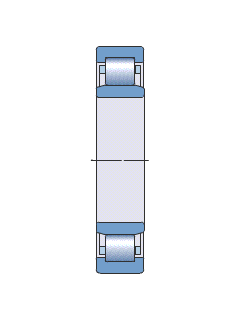

Vòng Bi Đũa Trụ Một Dãy (Thiết Kế NU)

Vòng Bi Đũa Trụ Hai Dãy (Thiết Kế NNU)

Ghi chú:

• Tốc độ giới hạn: Là tốc độ tối đa mà vòng bi có thể hoạt động ổn định, phụ thuộc vào thiết kế, vật liệu, và điều kiện bôi trơn.

• Tải trọng động/tĩnh: Thể hiện khả năng chịu tải khi quay (động) và khi đứng yên (tĩnh), tính bằng kN (1 kN = 1,000 Newton).

Báo Giá Vòng Bi Đũa Trụ Tại Mecsu Và Trên Thị Trường

Giá vòng bi đũa trụ phụ thuộc vào nhiều yếu tố như thương hiệu, kích thước, thiết kế (một dãy, hai dãy, bốn dãy), và nơi phân phối. Dưới đây là báo giá tham khảo tại Mecsu (dựa trên thông tin từ Mecsu.vn) và giá trung bình trên thị trường Việt Nam tính đến ngày 11/04/2025.

Báo Giá Tại Mecsu

Mecsu là một trong những nhà phân phối vòng bi uy tín tại Việt Nam, cung cấp sản phẩm chính hãng từ các thương hiệu lớn như SKF, NACHI, NSK. Giá tại Mecsu thường cạnh tranh và đi kèm với dịch vụ tư vấn kỹ thuật chuyên nghiệp.

Lưu ý: Giá tại Mecsu có thể thay đổi tùy theo thời điểm và chính sách nhập khẩu. Để có báo giá chính xác nhất, bạn nên liên hệ trực tiếp với Mecsu qua website (mecsu.vn) hoặc hotline của họ.

Báo Giá Trung Bình Trên Thị Trường

Giá trên thị trường Việt Nam có thể dao động tùy thuộc vào nhà phân phối, thương hiệu, và nguồn gốc sản phẩm (chính hãng hoặc OEM). Dưới đây là giá tham khảo tại các nhà phân phối lớn như PLB Việt Nam, Vòng Bi Online, và các đại lý khác:

Lưu ý:

• Giá trên thị trường có thể thấp hơn nếu mua hàng không chính hãng hoặc hàng OEM, nhưng chất lượng không đảm bảo.

• Giá tại các đại lý lớn như PLB Việt Nam thường dao động trong khoảng ±5-10% so với giá tại Mecsu, tùy thuộc vào chương trình khuyến mãi và số lượng mua.

• Để được báo giá cụ thể, bạn có thể liên hệ hotline của PLB Việt Nam (0888 200 800) hoặc các đại lý uy tín khác.

Ứng Dụng Của Vòng Bi Đũa Trụ Trong Công Nghiệp

Nhờ các đặc tính vượt trội, vòng bi đũa trụ được sử dụng rộng rãi trong nhiều lĩnh vực công nghiệp, cả ở vị trí ổ trục định vị và không định vị. Dưới đây là một số ứng dụng điển hình:

• Hộp số cố định và hộp số ô tô: Vòng bi đũa trụ đảm bảo hoạt động ổn định trong các hệ thống truyền động nhờ khả năng chịu tải cao và ma sát thấp.

• Xe máy điện và động cơ rung: Hỗ trợ vận hành ở tốc độ cao và chịu tải trọng rung động.

• Tua bin gió: Đáp ứng yêu cầu tải trọng lớn và độ bền cao trong môi trường khắc nghiệt.

• Máy bơm và máy nén: Đảm bảo hiệu suất ổn định trong các hệ thống yêu cầu vận hành liên tục.

• Thiết bị xử lý vật liệu: Dùng trong các hệ thống băng tải, nâng hạ, nhờ khả năng chịu tải nặng.

• Máy dệt và phương tiện đường sắt: Đáp ứng yêu cầu tốc độ cao và độ tin cậy.

• Máy cán thép: Vòng bi đũa trụ bốn dãy thường được sử dụng trong các máy cán nhờ khả năng chịu tải cực cao.

Lợi Ích Khi Sử Dụng Vòng Bi Đũa Trụ

• Hiệu suất cao: Ma sát thấp và khả năng chịu tải lớn giúp máy móc hoạt động hiệu quả hơn.

• Độ bền cao: Tuổi thọ dài, giảm chi phí bảo trì và thay thế.

• Dễ dàng bảo trì: Thiết kế tháo rời giúp việc lắp đặt và kiểm tra bảo trì trở nên thuận tiện.

• Linh hoạt: Có thể dùng trong nhiều môi trường và ứng dụng khác nhau, từ tốc độ cao đến tải trọng nặng.

Lưu Ý Khi Sử Dụng Vòng Bi Đũa Trụ

Để đảm bảo vòng bi đũa trụ hoạt động hiệu quả và có tuổi thọ lâu dài, bạn cần lưu ý một số điểm quan trọng sau:

• Lựa chọn đúng thông số: Dựa vào bảng thông số kỹ thuật, chọn vòng bi phù hợp với tải trọng, tốc độ, và điều kiện vận hành của máy móc. Ví dụ, nếu máy móc hoạt động ở tốc độ cao, nên chọn vòng bi đũa trụ một dãy với vòng cách bằng Polyamide (ký hiệu TN) để giảm ma sát.

• Bôi trơn định kỳ: Sử dụng mỡ bôi trơn chất lượng cao, phù hợp với nhiệt độ và môi trường làm việc. Ví dụ, mỡ VT143 của SKF (chịu nhiệt từ -20°C đến +110°C) là lựa chọn phổ biến cho vòng bi đũa trụ.

• Lắp đặt đúng cách: Sử dụng dụng cụ chuyên dụng như máy gia nhiệt vòng bi hoặc cảo vòng bi để tránh làm hỏng vòng bi trong quá trình lắp đặt. Lắp đặt sai có thể gây lệch tâm, làm giảm tuổi thọ vòng bi.

• Kiểm tra môi trường vận hành: Tránh để vòng bi tiếp xúc với bụi bẩn, nước, hoặc nhiệt độ vượt quá khả năng chịu đựng. Nếu môi trường khắc nghiệt, nên chọn vòng bi đũa trụ kín (sealed) để bảo vệ con lăn.

• Bảo trì định kỳ: Kiểm tra và vệ sinh vòng bi thường xuyên, đặc biệt với các vòng bi hở, để loại bỏ bụi bẩn và bổ sung mỡ bôi trơn.

So Sánh Vòng Bi Đũa Trụ Với Các Loại Vòng Bi Khác

Để hiểu rõ hơn về vòng bi đũa trụ, chúng ta có thể so sánh với một số loại vòng bi khác như vòng bi cầu và vòng bi côn:

Hướng Dẫn Lựa Chọn Vòng Bi Đũa Trụ Tại Mecsu

Mecsu là một trong những nhà phân phối vòng bi uy tín tại Việt Nam, cung cấp sản phẩm chính hãng từ các thương hiệu hàng đầu như SKF, NSK, NTN, FAG, NACHI. Dưới đây là các bước để lựa chọn vòng bi đũa trụ tại Mecsu:

1. Xác định yêu cầu kỹ thuật:

• Kích thước trục (đường kính trong): Ví dụ, nếu trục có đường kính 50mm, bạn có thể chọn vòng bi NU 310 ECP.

• Tải trọng: Xác định tải trọng hướng kính và dọc trục để chọn số dãy con lăn (một dãy, hai dãy, bốn dãy).

• Tốc độ vận hành: Kiểm tra tốc độ giới hạn trong bảng thông số để đảm bảo vòng bi phù hợp.

• Môi trường làm việc: Nếu môi trường có bụi bẩn hoặc độ ẩm cao, chọn vòng bi kín (sealed).

2. Tham khảo bảng thông số: Sử dụng bảng thông số ở trên để chọn mã vòng bi phù hợp với kích thước và yêu cầu kỹ thuật.

3. Liên hệ Mecsu để được tư vấn:

• Địa chỉ: 28-29/1 Đường số 2B, KCN Vĩnh Lộc, Phường Bình Hưng Hoà B, Quận Bình Tân, TP. Hồ Chí Minh.

• Hotline: 18008137.

• Email: sales@mecsu.vn.

• Website: Mecsu.

• Đội ngũ kỹ sư của Mecsu sẽ hỗ trợ bạn chọn vòng bi phù hợp và cung cấp báo giá chi tiết.

4. So sánh giá: So sánh giá tại Mecsu với giá trên thị trường (như đã liệt kê ở trên) để đưa ra quyết định mua sắm hợp lý.

5. Kiểm tra hàng hóa: Khi nhận hàng, kiểm tra bao bì, chứng nhận CO, CQ (Certificate of Origin, Certificate of Quality) để đảm bảo hàng chính hãng.

FAQ Về Vòng Bi Đũa Trụ

Dưới đây là những câu hỏi thường gặp về vòng bi đũa trụ, giúp bạn hiểu rõ hơn về loại vòng bi này:

Vòng bi đũa trụ khác gì với vòng bi cầu?

• Vòng bi đũa trụ: Sử dụng con lăn hình trụ, tiếp xúc trên một đường thẳng, chịu tải hướng kính lớn, phù hợp cho tốc độ cao và tải trọng nặng.

• Vòng bi cầu: Sử dụng bi hình cầu, tiếp xúc tại một điểm, chịu tải nhẹ hơn, phù hợp cho các ứng dụng nhỏ như quạt, máy bơm nước.

Vòng bi đũa trụ có chịu được tải trọng dọc trục không?

Vòng bi đũa trụ chủ yếu chịu tải hướng kính, nhưng nhờ thiết kế mặt bích mở và lớp hoàn thiện bề mặt, chúng cũng có khả năng chịu tải dọc trục ở mức độ nhất định. Tuy nhiên, với các ứng dụng cần chịu tải dọc trục lớn, nên sử dụng vòng bi côn hoặc vòng bi chặn.

Khi nào nên chọn vòng bi đũa trụ không vòng cách?

Vòng bi đũa trụ không vòng cách (full complement) có nhiều con lăn hơn, tăng khả năng chịu tải, nhưng ma sát cũng cao hơn. Loại này phù hợp cho các ứng dụng tải trọng rất lớn, tốc độ thấp, và không gian lắp đặt hạn chế, như trong trục khuỷu.

Vòng bi đũa trụ có phù hợp với môi trường bụi bẩn không?

Nếu vòng bi đũa trụ có thiết kế kín (sealed) với phớt hoặc nắp chặn, chúng có thể bảo vệ con lăn khỏi bụi bẩn, nước, và giữ mỡ bôi trơn, phù hợp cho môi trường khắc nghiệt. Với vòng bi hở, cần bảo trì thường xuyên để tránh hư hỏng.

Làm sao để kéo dài tuổi thọ của vòng bi đũa trụ?

• Chọn vòng bi phù hợp với tải trọng, tốc độ, và điều kiện vận hành.

• Sử dụng mỡ bôi trơn chất lượng cao và bôi trơn định kỳ.

• Lắp đặt đúng cách bằng dụng cụ chuyên dụng như máy gia nhiệt hoặc cảo vòng bi.

• Tránh để vòng bi tiếp xúc với bụi bẩn, nước, hoặc nhiệt độ vượt quá khả năng chịu đựng.

Vòng bi đũa trụ là một linh kiện không thể thiếu trong các hệ thống máy móc công nghiệp nhờ khả năng chịu tải cao, ma sát thấp, và tuổi thọ lâu dài. Với nhiều loại biến thể như một dãy, hai dãy, bốn dãy, kín, hoặc tách rời, vòng bi đũa trụ đáp ứng được nhu cầu đa dạng từ hộp số ô tô, tua bin gió, đến máy cán thép. Việc lựa chọn đúng vòng bi dựa trên bảng thông số kỹ thuật và tham khảo giá cả từ các nhà phân phối uy tín như Mecsu sẽ giúp bạn tối ưu hóa hiệu suất và giảm chi phí bảo trì.

Nếu bạn đang tìm kiếm vòng bi đũa trụ chính hãng từ các thương hiệu uy tín như SKF, NSK, NTN, FAG, hãy liên hệ với Mecsu hoặc các nhà phân phối đáng tin cậy khác để được tư vấn và báo giá tốt nhất. Đừng quên bảo trì định kỳ để đảm bảo vòng bi luôn hoạt động ổn định và bền bỉ!
