Con Trượt Là Gì? Phân Loại, Nguyên Lý Hoạt Động và Ứng Dụng Trong Công Nghiệp 2025

Con trượt (Linear Guide Block) là một linh kiện cơ khí quan trọng, đảm bảo chuyển động tuyến tính chính xác, mượt mà, và ít ma sát trong các hệ thống máy móc hiện đại. Dù nhỏ bé, con trượt đóng vai trò thiết yếu trong việc nâng cao hiệu suất và độ bền của thiết bị, từ máy CNC đến dây chuyền sản xuất công nghiệp. Trong bài viết này, Mecsu sẽ cùng bạn tìm hiểu con trượt là gì, cơ chế hoạt động, phân loại, và các ứng dụng thực tế trong công nghiệp và đời sống năm 2025.

1. Con Trượt Là Gì?

Con trượt, hay còn gọi là Linear Guide Block, là một bộ phận chuyển động dọc theo thanh dẫn hướng (linear rail) để tạo ra chuyển động tuyến tính. Con trượt được thiết kế với hệ thống bi hoặc con lăn bên trong, giúp giảm ma sát tối đa, đảm bảo chuyển động mượt mà, chính xác, và ổn định. Linh kiện này thường được sử dụng trong các hệ thống tự động hóa, máy móc yêu cầu chuyển động thẳng với độ chính xác cao.

Con trượt được ưa chuộng nhờ khả năng chịu tải tốt, vận hành êm ái, và dễ bảo trì, từ đó góp phần tăng tuổi thọ và hiệu quả vận hành của thiết bị.

2. Cơ Chế Hoạt Động Của

Con trượt hoạt động dựa trên nguyên lý chuyển động lăn của bi hoặc con lăn giữa thân con trượt và thanh ray dẫn hướng. Các viên bi di chuyển trong rãnh dẫn tuần hoàn khép kín, tạo ra chuyển động trượt mượt mà với lực ma sát rất thấp. Một số con trượt sử dụng thiết kế không tuần hoàn, nhưng loại tuần hoàn phổ biến hơn do hiệu quả cao hơn.

Cơ chế này giúp:

• Giảm ma sát đáng kể so với chuyển động trượt thông thường.

• Đảm bảo độ chính xác cao, không lệch phương trong quá trình di chuyển.

• Hoạt động ổn định ngay cả dưới tải trọng lớn hoặc tốc độ cao.

Dữ liệu tham khảo: Theo PLB Việt Nam, con trượt tuyến tính có thể giảm ma sát đến 80% so với hệ thống dẫn hướng trượt thông thường.

3. Đặc Tính Nổi Bật Của Con Trượt

Con trượt được ứng dụng rộng rãi nhờ các ưu điểm vượt trội:

• Dẫn hướng chính xác: Chuyển động tuyến tính theo trục thẳng, sai số gần như bằng 0, lý tưởng cho gia công và tự động hóa.

• Chịu tải tốt: Thiết kế chắc chắn, chịu được tải trọng đa hướng (hướng tâm, dọc trục).

• Giảm ma sát và tiếng ồn: Cơ chế lăn của bi hoặc con lăn giúp vận hành êm ái, giảm tiêu hao năng lượng.

• Độ bền cao: Chống mài mòn, hoạt động ổn định trong môi trường khắc nghiệt (bụi, nhiệt độ cao).

• Bảo trì dễ dàng: Dễ tháo lắp, bôi trơn, hoặc thay thế khi cần.

• Tăng tuổi thọ hệ thống: Hạn chế hao mòn các linh kiện liên quan, giảm nguy cơ hỏng hóc.

4. Phân Loại Con Trượt Phổ Biến

Con trượt được chia thành hai loại chính dựa trên thiết kế và hình dạng thanh dẫn hướng: con trượt tròn và con trượt vuông. Mỗi loại có đặc điểm và ứng dụng riêng.

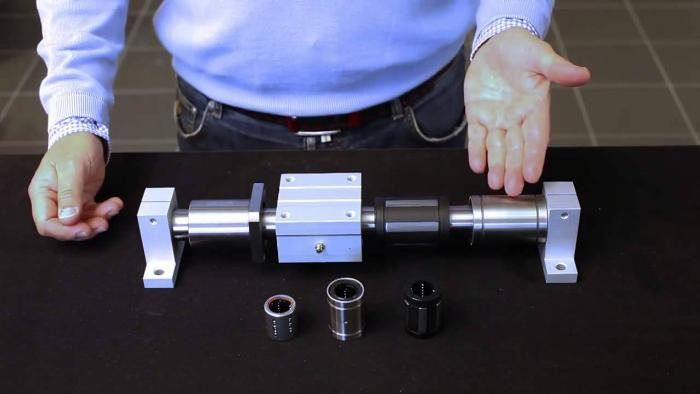

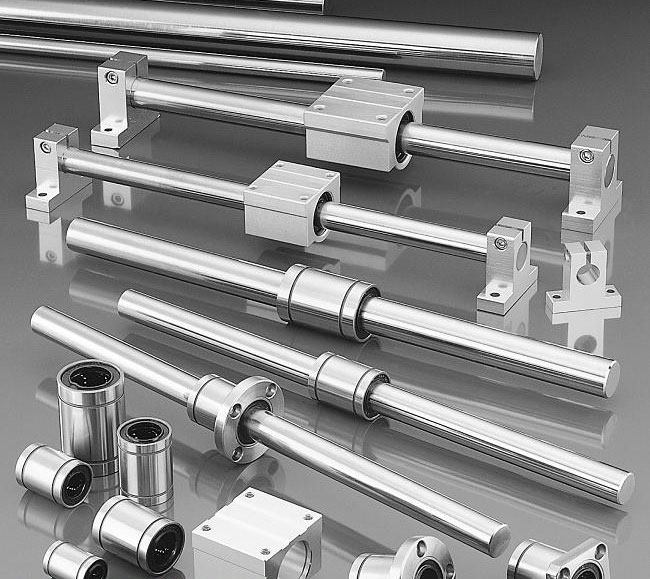

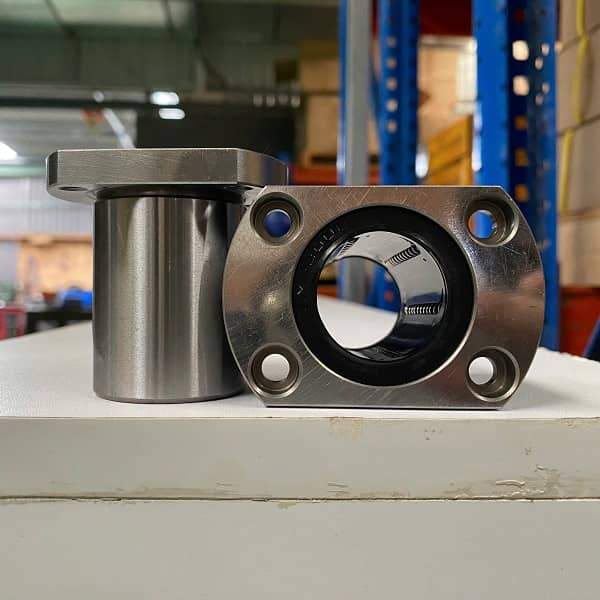

4.1 Con Trượt Tròn

• Cấu tạo: Bao gồm thanh trượt tròn, giá đỡ, và bạc trượt với hệ thống bi lăn tuần hoàn bên trong.

• Đặc điểm nổi bật:

• Chuyển động mượt mà, ma sát thấp.

• Lớp phủ chống gỉ (thường là crom) tăng độ bền, chống ăn mòn.

• Sai số chuyển động nhỏ (±0.01mm), phù hợp cho gia công chính xác.

• Dễ tháo lắp, bảo trì đơn giản.

• Tốc độ chuyển động cao, không lo trượt ray nhờ thiết kế bao quanh thanh trượt.

• Ưu điểm:

• Chi phí hợp lý, phù hợp cho nhiều ứng dụng.

• Cấu trúc nhỏ gọn, tiết kiệm không gian.

• Độ chính xác cao cho chuyển động tịnh tiến.

• Ứng dụng: Máy in 3D, máy CNC mini, máy khắc laser, ray dẫn cửa tự động.

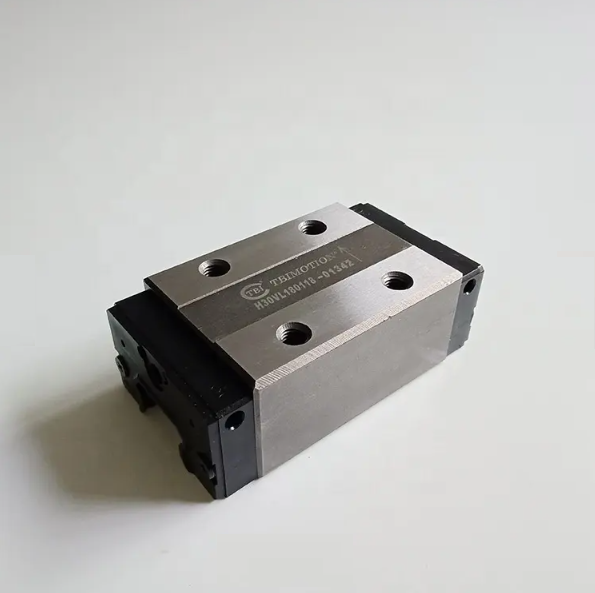

4.2 Con Trượt Vuông

• Cấu tạo: Di chuyển trên ray vuông, với bề mặt tiếp xúc lớn hơn, đảm bảo độ cứng vững cao.

• Đặc điểm nổi bật:

• Dẫn hướng cực kỳ chính xác nhờ diện tích tiếp xúc lớn.

• Chịu tải trọng nặng, phân tán lực đều hai bên ray.

• Giảm tiếng ồn và ma sát, vận hành trơn tru.

• Độ bền cao, ít hao mòn, phù hợp cho dây chuyền công nghiệp liên tục.

• Dễ lắp đặt và thay thế.

• Ưu điểm:

• Ổn định dưới tải trọng lớn hoặc tốc độ cao.

• Thiết kế tinh gọn, tiết kiệm không gian máy móc.

• Chi phí đầu tư hợp lý, đa dạng mẫu mã.

• Ứng dụng: Máy CNC công nghiệp, robot công nghiệp, dây chuyền lắp ráp ô tô, băng tải nặng.

5. Ứng Dụng Thực Tế Của Con Trượt

Con trượt được sử dụng rộng rãi trong cả công nghiệp và đời sống nhờ tính linh hoạt và hiệu quả. Các ứng dụng nổi bật bao gồm:

• Ngành cơ khí và tự động hóa:

• Máy CNC, máy tiện, máy khắc laser, máy mài, máy cưa.

• Ví dụ: Con trượt LM16UU dùng trong bàn máy CNC mini.

• Dây chuyền sản xuất:

• Lắp ráp vi mạch, đóng gói thực phẩm, chiết rót dược phẩm.

• Ví dụ: Con trượt vuông HGH20CA cho dây chuyền đóng gói tự động.

• Ngành ô tô và công nghiệp nặng:

• Dây chuyền lắp ráp ô tô, hệ thống băng tải vận chuyển hàng hóa nặng.

• Ví dụ: Con trượt vuông SBR25UU trong băng tải nhà máy ô tô.

• Robot công nghiệp:

• Tay máy robot, hệ thống tự động hóa trong nhà máy thông minh.

• Ví dụ: Con trượt tròn LM20UU trong cánh tay robot hàn.

• Ngành nội thất và dân dụng:

• Ray dẫn cửa trượt, bàn ghế thông minh, thiết bị tự động hóa gia đình.

• Ví dụ: Con trượt tròn LM8UU trong ray cửa tủ tự động.

• Ngành y tế và thực phẩm:

• Máy đóng gói dược phẩm, dây chuyền phân phối thực phẩm.

• Ví dụ: Con trượt vuông HGW15CC trong máy chiết rót dược phẩm.

6. Một Số Mã Con Trượt Phổ Biến

Dưới đây là các mã con trượt phổ biến tại thị trường Việt Nam, được cung cấp bởi các thương hiệu uy tín như THK, Hiwin, và Koyo:

7. Tại Sao Chọn Con Trượt Từ Mecsu?

Mecsu là nhà phân phối thiết bị công nghiệp hàng đầu Việt Nam, cung cấp con trượt chính hãng từ các thương hiệu uy tín như THK, Hiwin, Koyo, và Misumi. Chúng tôi cam kết:

• Sản phẩm chất lượng cao: Đầy đủ chứng nhận CO, CQ, đạt chuẩn quốc tế.

• Đa dạng mẫu mã: Hơn 2.000 loại con trượt tròn và vuông, đáp ứng mọi nhu cầu.

• Tư vấn kỹ thuật 24/7: Hỗ trợ chọn con trượt phù hợp với tải trọng, tốc độ, và ứng dụng.

• Giao hàng nhanh: Kho hàng lớn tại TP.HCM và Hà Nội, giao toàn quốc.

Liên hệ ngay:

• Website: mecsu.vn

Con trượt là linh kiện không thể thiếu trong các hệ thống chuyển động tuyến tính, mang lại độ chính xác, độ bền, và hiệu suất cao cho máy móc. Từ con trượt tròn nhỏ gọn đến con trượt vuông chịu tải nặng, mỗi loại đều có vai trò quan trọng trong các ngành từ cơ khí, tự động hóa đến nội thất và y tế. Hiểu rõ cơ chế, phân loại, và ứng dụng của con trượt sẽ giúp bạn tối ưu hóa hiệu quả thiết bị.
