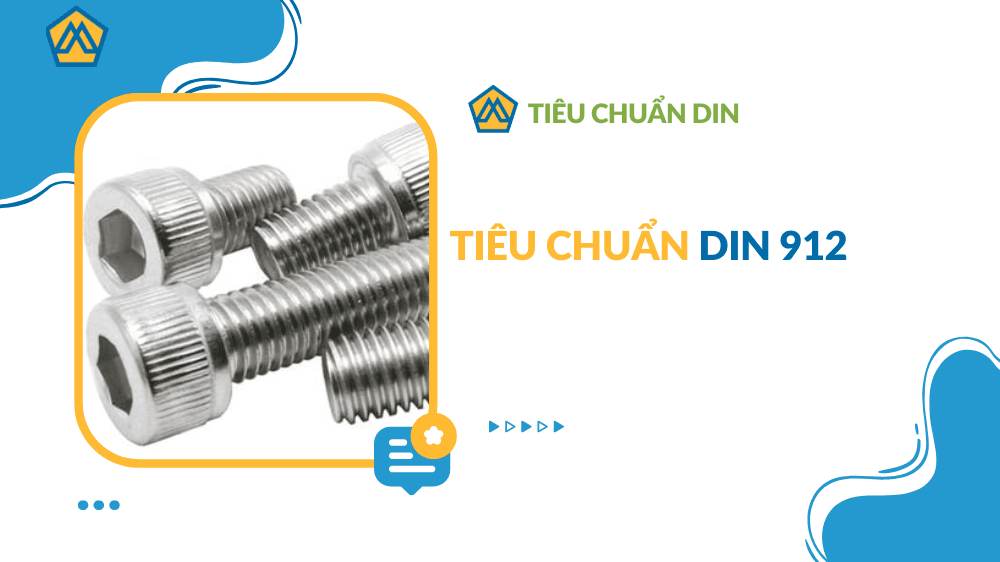

Lục giác chìm đầu trụ theo tiêu chuẩn METRIC DIN 912 là vít đầu hình trụ có đầu vặn hình lục giác chìm bên trong phù hợp với đầu khóa, lục giác. Đầu vặn lục giác chìm bên trong là lý tưởng cho các tình huống mà các đầu lục giác của bu lông không ứng dụng được.
Các kích thước sau đây của các lục giác chìm đầu trụ theo tiêu chuẩn METRIC DIN 912 có sẵn để vận chuyển ngay từ kho: Đường kính từ M2 đến M30, bằng ren thô và tinh có chiều dài lên đến 200mm, bằng thép và thép không gỉ A2 và A4.
Mecsu cũng là một trong những nơi cung cấp lục giác chìm tiêu chuẩn DIN 912, vui lòng bấm tại đây để xem thêm chi tiết.
Tiêu chuẩn DIN (Deutsches Institut für Normung - Viện tiêu chuẩn hóa Đức) được ban hành cho nhiều loại linh kiện bao gồm các ốc vít công nghiệp như các lục giác chìm đầu trụ DIN 912. Các tiêu chuẩn DIN vẫn phổ biến trong Đức, Châu Âu và toàn cầu mặc dù quá trình chuyển đổi sang các tiêu chuẩn ISO đang diễn ra.
Tiêu chuẩn DIN tiếp tục được sử dụng cho các bộ phận không có tiêu chuẩn ISO tương đương hoặc không cần tiêu chuẩn hóa. Trong trường hợp này ISO tương đương với DIN 912 là ISO 4762.
D | M3 | M4 | M5 | M6 | M8 | M10 | M12 | M14 | M16 | M18 | M20 | M22 | M24 |
Bước Ren | 0.5 | 0.7 | 0.8 | 1 | 1.25 | 1.5 | 1.75 | 2 | 2 | 2.5 | 2.5 | 2.5 | 3 |
D1 | 5.5 | 7 | 8.5 | 10 | 13 | 16 | 18 | 21 | 24 | 27 | 30 | 33 | 36 |
K | 3 | 4 | 5 | 6 | 6 | 10 | 1 | 14 | 16 | 18 | 20 | 2 | 24 |
S | 2.5 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 14 | 17 | 17 | 19 |
B | 18 | 20 | 22 | 24 | 28 | 32 | 36 | 40 | 44 | 48 | 52 | 56 | 60 |
L (mm) | Trọng lượng tính bằng kg trên 1000 pcs | ||||||||||||
5 | 0.67 | ||||||||||||
6 | 0.71 | 1.5 | |||||||||||
8 | 0.8 | 1.65 | |||||||||||
10 | 0.88 | 1.8 | 2.7 | 4.7 | |||||||||
12 | 0.96 | 1.95 | 2.95 | 5.07 | |||||||||
16 | 1.16 | 2.25 | 3.45 | 5.75 | 12.1 | 20.9 | |||||||
20 | 1.36 | 2.85 | 4.01 | 6.53 | 13.4 | 22.9 | 32.1 | ||||||
25 | 1.61 | 3.15 | 4.78 | 7.59 | 15 | 25.9 | 35.7 | ||||||
30 | 1.86 | 3.65 | 5.55 | 8.7 | 16.9 | 27.9 | 39.3 | 63 | 77.9 | ||||
35 | 4.15 | 6.32 | 9.91 | 18.9 | 31 | 42.9 | 58 | 84.4 | |||||
40 | 4.65 | 7.09 | 11 | 20.9 | 34.1 | 47.3 | 63 | 94 | 129 | 150 | |||
45 | 7.88 | 12.1 | 22.9 | 37.2 | 51.7 | 69 | 97.6 | 137 | 161 | ||||
50 | 8.63 | 13.2 | 24.9 | 0.3 | 56.1 | 75 | 108 | 147 | 172 | 250 | 300 | ||
55 | 14.3 | 25.9 | 43.4 | 60.5 | 81 | 114 | 157 | 183 | 263 | 316 | |||
60 | 15.4 | 28.9 | 46.5 | 64.9 | 87 | 122 | 167 | 195 | 276 | 330 | |||
65 | 31 | 46.9 | 69.3 | 93 | 130 | 177 | 207 | 291 | 345 | ||||
70 | 33 | 52.7 | 73.7 | 9 | 138 | 187 | 220 | 306 | 363 | ||||
75 | 35 | 55.8 | 78.1 | 105 | 146 | 197 | 232 | 321 | 381 | ||||
80 | 37 | 58.9 | 82.5 | 111 | 154 | 207 | 244 | 338 | 399 | ||||
90 | 65.1 | 91.3 | 123 | 170 | 227 | 269 | 366 | 436 | |||||
100 | 71.3 | 100 | 135 | 186 | 247 | 294 | 396 | 471 | |||||
110 | 109 | 1473 | 202 | 267 | 319 | 426 | 507 | ||||||
120 | 118 | 159 | 218 | 287 | 344 | 458 | 543 | ||||||
130 | 234 | 307 | 369 | 486 | 579 | ||||||||
140 | 250 | 327 | 394 | 516 | 615 | ||||||||
150 | 266 | 347 | 419 | 546 | 561 | ||||||||
160 | 444 | 576 | 667 | ||||||||||
180 | 494 | 636 | 759 | ||||||||||
200 | 696 | 820 |
Tất cả các phép đo được tính bằng mm
Thép không gỉ có thể được chia thành ba nhóm thép - austenit. ferritic và martensitic. Thép Austenitic cho đến nay là tốt nhất loại phổ biến (>90% ốc vít thương mại). Các nhóm thép và các lớp bền được chỉ định bởi một chuỗi bốn chữ số của các chữ cái và số (ví dụ: A2-70) như trong bảng sau. DIN EN ISO 3506 chi phối vít và đai ốc được làm từ thép không gỉ.
Nhóm Thép |
Mác Thép |
Lớp Sức Mạnh |
Vít, Đai Ốc và Bu Lông |
|||
Sức Căng |
Sức Căng PSI |
Phạm Vi Đường Kính |
Lực Tải N/mm2 |
|||
Austenitic |
A2 và A4 |
50 |
500 |
70.000 |
≤M39 |
500 |
70 |
700 |
100.000 |
≤M20 |
700 |
||
80 |
800 |
118.000 |
≤M20 |
800 |
Ứng suất kéo được tính toán có tham chiếu đến vùng ứng suất kéo (xem DIN EN ISO 3506-1979). Các loại đai ốc được ghép nối với cùng loại vít từ thép không gỉ.
Nhóm Thép |
Lớp Sức Mạnh |
Mác Thép |
Đặt Điểm |
Austenitic |
50 |
A1, A2 |
Mềm mại, ốc vít gia công nguội, quay và ép mềm |
70 |
A2, A4 |
Gia công nguội, ốc vít hình thành cường độ bình thường |
|
80 |
A2, A4 |
Gia công cực lạnh, cường độ cao, đặc biệt |
Mác Thép |
Mác Thép USA |
Vật Liệu Chỉ Định |
Số Liệu Vật Liệu |
C |
Si |
Mn |
Cr |
Mo |
Ni |
A 2 |
304 |
X 5Cr Ni 1810 |
1.430 |
≤ |
1.0 |
2.0 |
17.5 đến 19.5 |
- |
8.0 đến 10.5 |
X 2 Cr Ni 1811 |
1.430 |
≤ |
1.0 |
2.0 |
18.0 đến 20.0 |
- |
10.0 đến 12.0 |
||
X 8 Cr Ni 19/10 |
1.430 |
≤ |
1.0 |
2.0 |
17.0 đến 19.0 |
- |
11.0 đến 13.0 |
||
A 4 |
316 |
X 5 Cr Ni Mo 1712 |
1.440 |
≤ |
1.0 |
2.0 |
16.5 đến 18.5 |
2.0 đến 2.5 |
10.0 đến 13.0 |
X 2 Cr Ni Mo 1712 |
1.440 |
≤ |
1,0 |
2.0 |
16.5 đến 18.5 |
2.0 đến 2.5 |
10.0 đến 13.0 |
Cấp Bền | Vật Liệu Và Xử Lý | Giới Hạn Thành Phần Hóa Học % | Nhiệt Độ °C | ||||||||||||
C | P | S | |||||||||||||
min. | max. | max. | max. | ||||||||||||
4.6. 4.8. 5.8. 6.8 | Thép carbon thấp hoặc trung bình | - | 0.55 | 0.05 | 0.06 | - | |||||||||
8,8 | Thép carbon trung bình được làm nguội, tôi luyện | 0.25 | 0.55 | 0.04 | 0.05 | 425 | |||||||||
9,8 | Thép carbon trung bình được làm nguội, tôi luyện | 0.25 | 0.55 | 0.04 | 0.05 | 425 | |||||||||
10,9 | Phụ gia thép carbon trung bình, ví dụ: boron, Mn, Cr hoặc Thép hợp kim - tôi luyện | 0.20 | 0.55 | 0.04 | 0.05 | 425 | |||||||||
12,9 | Thép hợp kim - tôi luyện | 0.20 | 0.50 | 0.035 | 0.035 | 380 |
THUỘC TÍNH CƠ KHÍ |
Cấp Bền |
|||||||||
4.8 |
5.6 |
5.8 |
6.8 |
8.8 |
9.8 |
10.9 |
12.9 |
|||
Lên đến 16 |
Vượt qua 16 |
|||||||||
Sức Căng |
nom. |
400 |
500 |
600 |
800 |
900 |
1000 |
1200 |
||
min. |
420 |
500 |
520 |
600 |
800 |
830 |
900 |
1040 |
1220 |
|
Độ Cứng Vickers |
min. |
130 |
155 |
160 |
190 |
250 |
255 |
290 |
320 |
385 |
max |
250 |
320 |
336 |
360 |
380 |
435 |
||||
Thread D |
min. |
124 |
147 |
152 |
181 |
319 |
242 |
266 |
295 |
353 |
max. |
238 |
385 |
319 |
342 |
363 |
412 |
||||
Độ Cứng Rockwell |
min. |
71 |
79 |
82 |
89 |
- |
||||
HRC |
- |
- |
- |
- |
20 |
23 |
28 |
32 |
39 |
|
HR |
95 |
99 |
- |
|||||||
max. |
- |
- |
- |
- |
32 |
34 |
37 |
39 |
44 |
|
Năng Suất Căng Thẳng |
nom. |
320 |
300 |
400 |
480 |
- |
||||
min. |
340 |
300 |
420 |
480 |
- |
|||||
Căng thẳng ở mức cố định |
nom. |
- |
640 |
720 |
900 |
1080 |
||||
min. |
- |
640 |
660 |
720 |
940 |
1100 |
Dữ liệu kích thước và thông tin kỹ thuật cho lục giác chìm đầu trụ theo tiêu chuẩn METRIC DIN 912 được lấy công khai từ các nguồn có sẵn và không được mua thông qua các cơ quan tiêu chuẩn. Nó đã được hoàn thành và biên soạn chỉ cho mục đích tham khảo.
Nguồn tham khảo: Aspen Fasteners.
