Phân biệt đầu cái (Socket) và đầu đực (Plug) trong bộ Khớp nối nhanh khí nén

Trong các hệ thống khí nén công nghiệp, khớp nối nhanh khí nén là phụ kiện gần như bắt buộc, giúp việc kết nối – tháo lắp đường khí diễn ra nhanh chóng, an toàn và linh hoạt, đặc biệt trong môi trường sản xuất liên tục. Tuy nhiên, trên thực tế, rất nhiều người dùng vẫn chưa phân biệt rõ giữa đầu cái (Socket) và đầu đực (Plug), dẫn đến chọn sai chủng loại, lắp không khớp tiêu chuẩn hoặc gây rò rỉ khí, sụt áp trong quá trình vận hành.

Hiểu đúng về Socket và Plug không chỉ giúp lắp đặt chính xác, mà còn tối ưu hiệu suất hệ thống, kéo dài tuổi thọ thiết bị và đảm bảo an toàn vận hành. Trong bài viết này, Mecsu sẽ cùng bạn làm rõ bản chất, cấu tạo, cách nhận biết và ứng dụng thực tế của hai loại đầu nối trong bộ khớp nối nhanh khí nén, giúp bạn lựa chọn đúng sản phẩm ngay từ đầu.

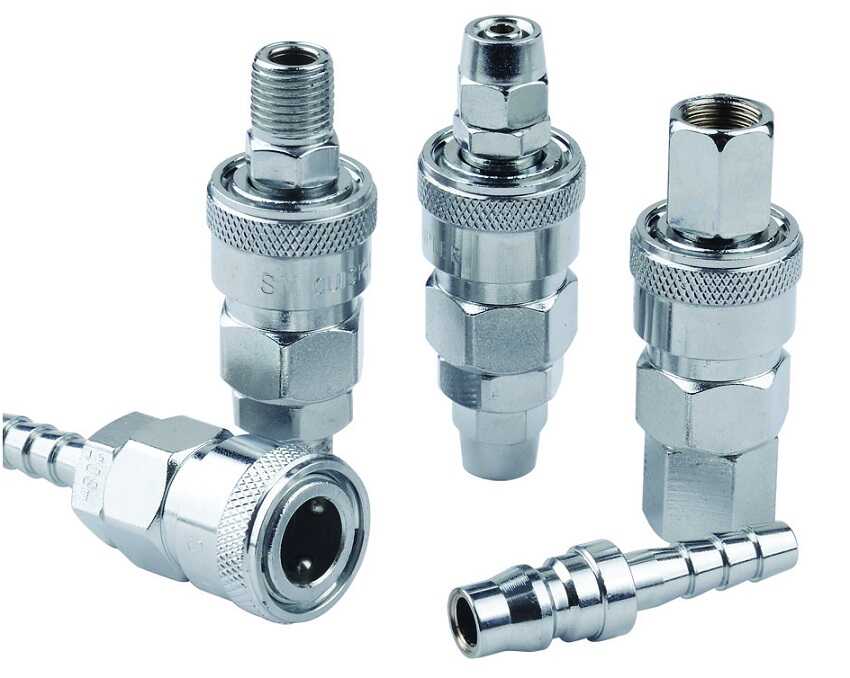

1. Khớp nối nhanh khí nén là gì?

Khớp nối nhanh khí nén (hay còn gọi là Quick Coupling) là một phụ kiện thiết yếu trong hệ thống khí nén, cho phép kết nối và ngắt dòng khí một cách nhanh chóng mà không cần bất kỳ dụng cụ chuyên dụng nào. Nhờ thiết kế tiện lợi, thiết bị này giúp cho việc lắp đặt, bảo trì hay thay thế các đoạn ống hay dụng cụ khí nén trở nên đơn giản, an toàn và tiết kiệm thời gian hơn rất nhiều so với các bộ nối ren truyền thống.

Một bộ khớp nối nhanh khí nén hoàn chỉnh luôn gồm 2 phần chính:

• Đầu cái (Socket/ Female Coupler) - thường gắn ở phía nguồn khí hoặc đường khí chính.

• Đầu đực (Plug / Male Plug / Nipple) – gắn vào dụng cụ khí nén, dây hơi hoặc đường ống nhánh.

Hai phần này chỉ lắp với nhau khi cùng tiêu chuẩn và kích thước, nếu khác chuẩn thì sẽ không khớp — dễ dẫn đến rò rỉ khí hoặc không hoạt động đúng yêu cầu.

2. Đầu cái (Socket) là gì?

Đầu cái (Socket) là một bộ phận quan trọng trong khớp nối nhanh khí nén, có chức năng tiếp nhận và khóa chặt đầu đực (Plug) khi kết nối. Trong hệ thống khí nén, Socket thường được lắp cố định tại các vị trí như:

• Đường ống khí nén

• Van khí

• Bộ lọc – điều áp – bôi trơn (FRL)

• Máy nén khí hoặc đường khí chính

Bên trong đầu Socket được thiết kế cơ cấu khóa gồm bi thép và lò xo, giúp giữ chắc Plug sau khi cắm vào, đồng thời đảm bảo độ kín khí và an toàn trong quá trình vận hành.

Có thể phân biệt đầu Socket với các phụ kiện khí nén khác với những đặc điểm như có vòng trượt (Sleeve) bên ngoài thân Socket, bên trong có lò xo và bi khóa dùng để giữ Plug, khi kéo vòng trượt, Plug sẽ được nhả ra và tháo rời, nhiều loại Socket có chức năng tự động ngắt khí khi tháo Plug, giúp tránh xì hơi và đảm bảo an toàn. Đây là lý do Socket thường được lắp ở phía nguồn khí, nơi cần kiểm soát dòng khí khi kết nối hoặc tháo thiết bị

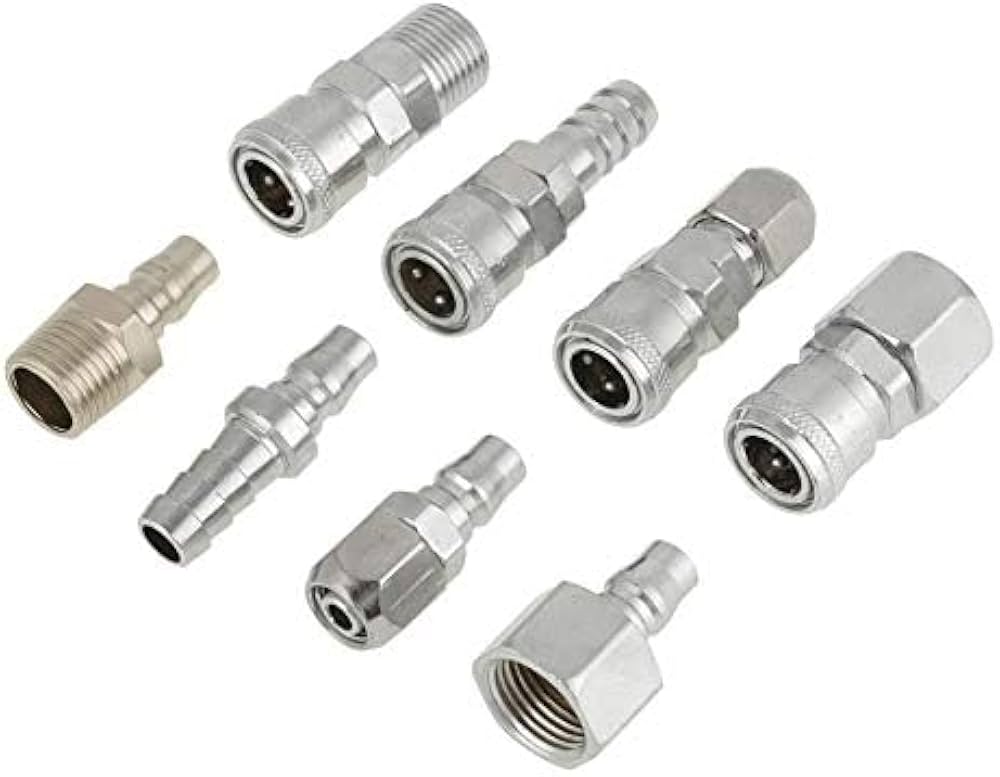

Hiện Mecsu cung cấp nhiều đa dạng kiểu kết nối và vật liệu, đáp ứng nhu cầu trong công nghiệp:

• Socket ren trong – lắp trực tiếp vào van, FRL hoặc thiết bị có ren ngoài

• Socket ren ngoài – kết nối với các phụ kiện có ren trong

• Socket đuôi chuột – dùng cho ống khí mềm

• Socket vật liệu đồng / thép mạ / inox – phù hợp từng môi trường làm việc khác nhau

Vì tính linh hoạt cao, đầu Socket khí nén được ứng dụng rộng rãi trong nhà máy sản xuất, xưởng cơ khí, dây chuyền tự động hóa, hệ thống khí nén công nghiệp.

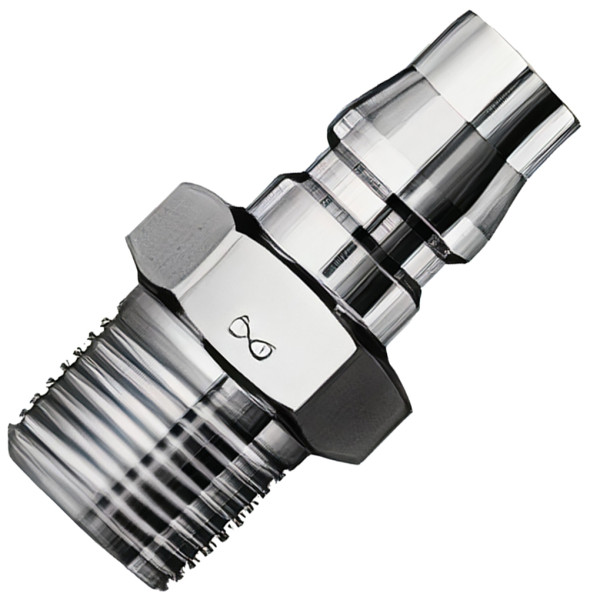

3. Đầu đực (Plug) là gì?

Đầu đực (Plug) là phần cắm trực tiếp vào đầu Socket để tạo thành liên kết kín khí trong hệ thống khí nén. Khi được cắm vào Socket, Plug sẽ được bi khóa giữ chắc, tạo nên một mối nối chắc chắn và kín khí, sẵn sàng cho khí nén vận hành đến thiết bị. Trong thực tế, Plug thường được lắp cố định trên:

• Dây hơi khí nén

• Súng xịt khí

• Súng bắn vít khí nén

• Các thiết bị sử dụng khí nén khác

Phân biệt đầu Plug nhờ những dấu hiệu như: Không có vòng trượt (sleeve) như Socket, thân dạng nhọn hoặc trụ tròn, dễ cắm vào Socket. Khi cắm vào Socket, bi khoá bên trong Socket giữ chặt Plug, Socket sẽ tự ngắt khi rút ra, đảm bảo không còn khí lưu thông. Với thiết kế đơn giản và khả năng kết nối nhanh, Plug là lựa chọn lý tưởng cho các công cụ khí nén di động.

4. So sánh nhanh đầu cái (Socket) và đầu đực (Plug)

5. Giải mã ký hiệu trong khớp nối nhanh khí nén (S – P – M – F – H)

Khi tìm mua hoặc tra cứu khớp nối nhanh khí nén, người dùng thường bắt gặp các ký hiệu như SM, SF, PM, PF, SH… Nếu không hiểu rõ, rất dễ chọn sai loại đầu nối, gây lắp không khớp hoặc phải đổi trả sản phẩm. Dưới đây là cách giải mã nhanh các ký hiệu phổ biến trong hệ thống khớp nối nhanh khí nén.

Ý nghĩa từng ký hiệu

• S (Socket): Chỉ đầu cái, là phần nhận và khóa đầu đực (Plug), thường lắp ở phía nguồn khí.

• P (Plug): Chỉ đầu đực, là phần cắm vào Socket, thường gắn trên dây hơi hoặc thiết bị khí nén.

• M (Male thread): Chỉ ren ngoài, dùng để vặn vào các phụ kiện có ren trong.

• F (Female thread): Chỉ ren trong, dùng để lắp với các thiết bị có ren ngoài.

• H (Hose tail / Đuôi chuột): Chỉ đầu nối đuôi chuột, dùng để cắm trực tiếp vào ống hơi mềm và siết cố định bằng kẹp.

Cách đọc ký hiệu sản phẩm – Ví dụ thực tế

• SM (Socket Male): Đầu cái (Socket) ren ngoài, thường dùng để lắp trực tiếp vào van hoặc FRL có ren trong.
• SF (Socket Female):
  Đầu cái (Socket) ren trong, lắp với thiết bị hoặc đầu nối có ren ngoài.
• PM (Plug Male):
  Đầu đực (Plug) ren ngoài, phổ biến để lắp vào súng khí, dụng cụ khí nén.
• PF (Plug Female):
  Đầu đực (Plug) ren trong, dùng trong các trường hợp kết nối đặc thù.
• SH (Socket Hose tail):
  Đầu cái (Socket) đuôi chuột, dùng cho dây hơi mềm, thường thấy ở các hệ thống khí nén đơn giản.
• PH (Plug Hose tail):
  Đầu đực (Plug) đuôi chuột, gắn trực tiếp vào dây hơi.

6. Những lỗi thường gặp khi chọn Socket và Plug

Quá trình lắp đặt và sử dụng khớp nối nhanh khí nén, không ít người dùng gặp lỗi do chọn sai hoặc nhầm lẫn Socket và Plug, đặc biệt khi chưa hiểu rõ tiêu chuẩn và cấu tạo sản phẩm. Một số lỗi phổ biến có thể kể đến như:

• Chọn sai tiêu chuẩn khớp nối (Nhật – Mỹ – Châu Âu không tương thích với nhau)

• Nhầm lẫn giữa Socket và Plug do không chú ý đến vòng trượt (sleeve)

• Dùng Plug nhỏ hơn Socket, khiến mối nối không kín

• Lắp sai hướng dòng khí, ảnh hưởng đến chức năng tự ngắt của Socket

Những sai sót này có thể dẫn đến nhiều hệ quả nghiêm trọng, ảnh hưởng trực tiếp đến hiệu suất hệ thống khí nén: rò rỉ khí nén, sụt áp hệ thống, hao phí năng lượng, giảm tuổi thọ thiết bị và phụ kiện.

7. Cách chọn đúng khớp nối nhanh khí nén tại Mecsu

Để hệ thống khí nén hoạt động ổn định – an toàn – tối ưu hiệu suất, việc lựa chọn đúng khớp nối nhanh khí nén ngay từ đầu là yếu tố rất quan trọng. Khi chọn mua sản phẩm, bạn nên xác định rõ các tiêu chí sau:

• Loại đầu nối cần dùng: Socket hay Plug

• Kiểu kết nối: ren ngoài, ren trong hoặc đuôi chuột

• Tiêu chuẩn khớp nối: Nhật, Mỹ hay Châu Âu

• Vật liệu phù hợp với môi trường làm việc (đồng, thép mạ, inox…)

• Áp suất và lưu lượng khí đáp ứng yêu cầu vận hành của hệ thống

Việc xác định đúng các yếu tố trên sẽ giúp khớp nối hoạt động kín khí, bền bỉ và an toàn, đồng thời hạn chế tối đa sự cố trong quá trình sử dụng.
