Dạo phay CNC là gì?

Dao phay CNC là một trong những công cụ cắt phổ biến nhất được sử dụng để loại bỏ vật liệu khỏi một phôi trong quá trình gia công kim loại. Với hiệu suất cao, dao phay CNC là một công cụ đa lưỡi được thiết kế để thực hiện các hoạt động cắt và gia công chính xác.

Chúng giúp tạo ra các bề mặt chi tiết và đáp ứng các tiêu chuẩn kỹ thuật khắt khe trong ngành gia công cơ khí. Có nhiều loại dao phay CNC phù hợp với các yêu cầu gia công khác nhau của các doanh nghiệp. Chúng có thiết kế đa dạng và được làm từ nhiều vật liệu khác nhau để đáp ứng các nhu cầu cắt và gia công cụ thể.

Với sự tích hợp vào máy phay CNC, dao phay CNC mang lại tính linh hoạt và hiệu suất cao trong quá trình gia công kim loại, giúp tạo ra các sản phẩm chất lượng và đáp ứng nhu cầu sản xuất trong ngành công nghiệp cơ khí.

Cấu tạo của dao phay CNC

Cấu tạo của dao phay CNC thường gồm có 4 thành phần chính đó là:

• Thân dao: Thân dao phay CNC là phần chính của công cụ, thường được làm từ thép hoặc các vật liệu cứng khác. Thân dao có thiết kế vững chắc để chịu được lực cắt và dao động trong quá trình gia công.

• Lưỡi cắt: Lưỡi cắt là phần quan trọng nhất của dao phay CNC. Nó có thể được làm từ các vật liệu cắt cao cấp như carbide hoặc kim loại cứng khác. Lưỡi cắt có hình dạng và góc cắt đa dạng để thích nghi với các ứng dụng gia công khác nhau.

• Gắn kết: Các lưỡi cắt được gắn kết chặt vào thân dao thông qua các hệ thống gắn kết như vít hoặc hệ thống gắp. Điều này đảm bảo lưỡi cắt được nắm chắc và không bị lỏng trong quá trình gia công.

• Cán dao: Cán dao là phần được gắn vào máy phay CNC. Nó có thể có các hình dạng và kích thước khác nhau để phù hợp với kẹp dao và hệ thống gắn kết trên máy phay.

Tuy nhiên có thể thấy là cấu tạo chi tiết của dao phay CNC có thể thay đổi tùy thuộc vào loại dao phay và ứng dụng gia công cụ thể.

Vật liệu của dao phay CNC

Dao phay CNC được làm từ một loạt các vật liệu khác nhau, tùy thuộc vào yêu cầu gia công cụ thể. Dưới đây là một số vật liệu phổ biến được sử dụng để sản xuất dao phay CNC:

• Carbide: Carbide là vật liệu phổ biến nhất cho lưỡi cắt dao phay CNC. Nó có tính cứng cao, khả năng chịu nhiệt tốt và độ bền cao trong quá trình cắt kim loại. Carbide thường được sử dụng cho các ứng dụng gia công kim loại và vật liệu cứng khác.

• HSS (High-Speed Steel): HSS là một loại thép tốc độ cao có khả năng chịu nhiệt và độ bền tương đối cao. Với khả năng gia công nhanh, HSS thường được sử dụng cho các ứng dụng không yêu cầu độ cứng cao như gia công gỗ và nhựa.

• Cermet: Cermet là một hỗn hợp giữa vật liệu kim loại và vật liệu gốm. Nó kết hợp tính cứng và khả năng chịu nhiệt của kim loại với độ bền và khả năng cắt tốt của vật liệu gốm. Cermet thường được sử dụng cho gia công kim loại và vật liệu composite.

• Diamond (Kim cương): Lưỡi cắt bằng kim cương được sử dụng cho các ứng dụng cắt vật liệu cực kỳ cứng và có tính chất chống mài mòn cao như kim cương tổng hợp, sapphire và các vật liệu composite.

• CBN (Cubic Boron Nitride): CBN là một loại vật liệu có tính cứng cao và khả năng chịu nhiệt tốt, thích hợp cho việc gia công các vật liệu cứng như gang, thép cứng và hợp kim cứng.

Dao phay CNC dùng để làm gì?

Dao phay CNC được sử dụng để thực hiện các hoạt động cắt, gia công và tạo hình trên các vật liệu khác nhau. Dưới đây là một số ứng dụng chính của dao phay CNC:

• Gia công kim loại: Dao phay CNC được sử dụng rộng rãi trong ngành công nghiệp kim loại để cắt và gia công các loại kim loại như thép, nhôm, đồng, gang và hợp kim. Nó có thể tạo ra các chi tiết phức tạp, bề mặt chính xác và rãnh.

• Gia công gỗ và vật liệu composite: Dao phay CNC cũng được sử dụng trong ngành công nghiệp gỗ và sản xuất vật liệu composite như MDF, gỗ cứng, gỗ tự nhiên, nhựa và composite. Nó có thể tạo ra các hình dạng, rãnh và mô hình trên bề mặt gỗ và vật liệu composite.

• Tạo hình và tạo mẫu: Dao phay CNC được sử dụng để tạo ra các mô hình, hình dạng và cấu trúc phức tạp trong lĩnh vực thiết kế và sản xuất, bao gồm tạo hình sản phẩm, tạo mẫu cho ngành công nghiệp và nghệ thuật.

• Gia công nhựa và cao su: Dao phay CNC được sử dụng để cắt và gia công các vật liệu như nhựa acrylic, polycarbonate, PVC, cao su và các vật liệu tổng hợp khác. Nó có thể tạo ra các chi tiết chính xác và mịn trên bề mặt nhựa và cao su.

Các loại dao phay CNC phổ biến trên thị trường hiện nay

rên thị trường hiện nay, có nhiều loại dao phay CNC khác nhau để đáp ứng các yêu cầu gia công đa dạng. Dưới đây là một số loại dao phay CNC phổ biến:

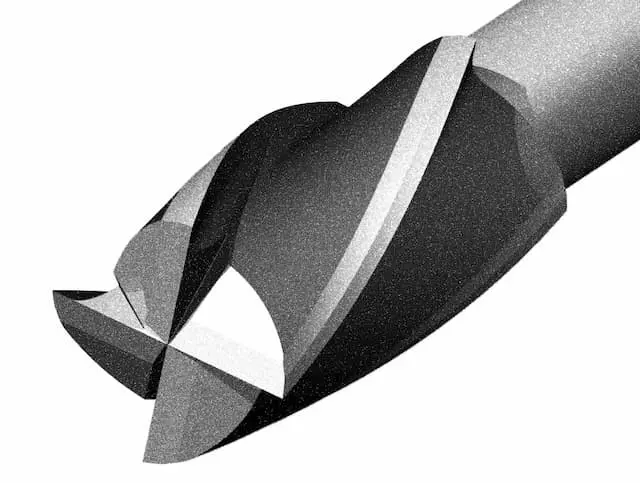

#1 Dao phay nhám (End Mill)

 Đây là loại dao phay CNC phổ biến nhất, có đầu cắt hình trụ và các lưỡi cắt chính ở đầu và các lưỡi cắt phụ trợ xung quanh thân dao. Dao phay nhám được sử dụng rộng rãi cho gia công chấn, mặt phẳng, rãnh và tạo hình trên một loạt các vật liệu.

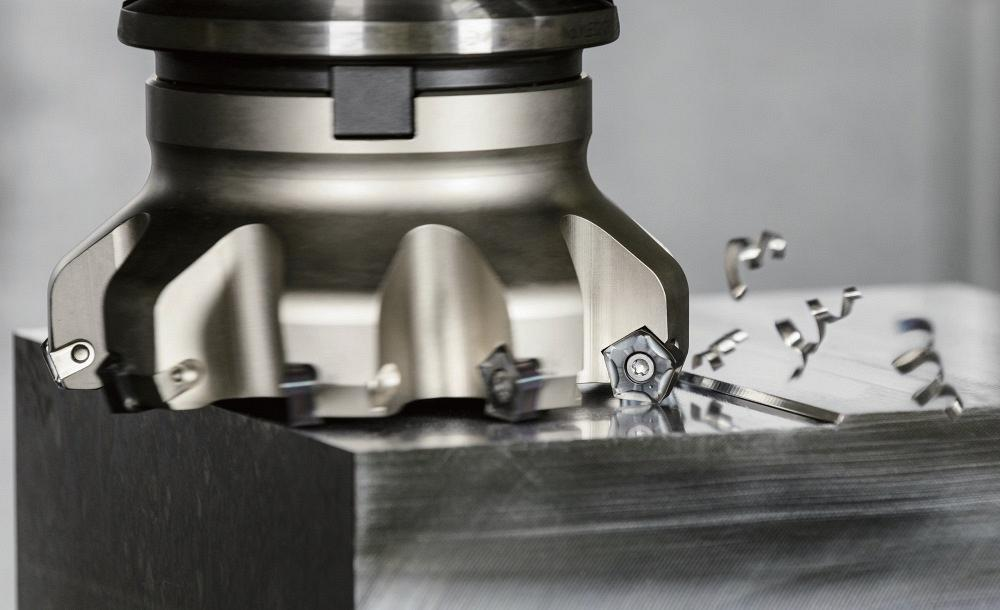

#2 Dao phay cắt ngang (Face Mill)

Loại dao phay này có các lưỡi cắt trên mặt phẳng đầu dao phay. Nó được sử dụng để gia công mặt phẳng lớn, mặt phẳng chính xác và tạo khe trên bề mặt phẳng của vật liệu.

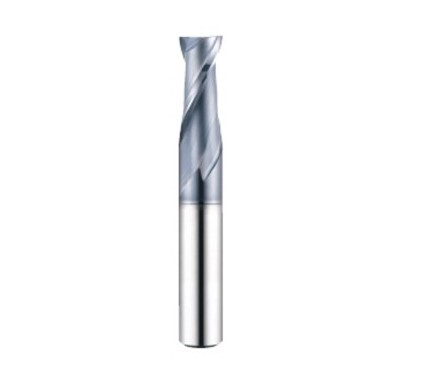

#3 Dao phay cắt đứng (Vertical Mill)

Đây là loại dao phay được sử dụng để gia công rãnh dọc và mặt phẳng dọc trên các vật liệu. Nó có lưỡi cắt ở đầu dao phay và thường được sử dụng trong các ứng dụng gia công đứng.

#4 Dao phay cắt cong (Ball End Mill)

Loại dao phay này có đầu cắt hình cầu, giúp tạo ra các bề mặt cong, rãnh cong và chi tiết có đường cong trong quá trình gia công. Nó được sử dụng trong các ứng dụng tạo hình và tạo mẫu.

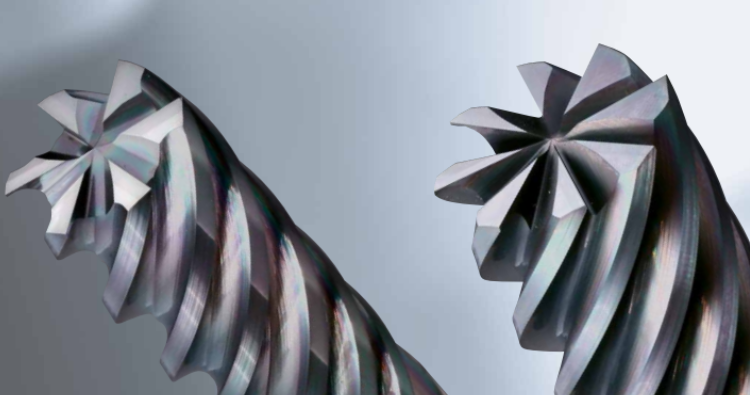

#5 Dao phay trụ

Dao phay trụ (còn được gọi là dao phay xiên) là một loại dao phay CNC được sử dụng phổ biến trong gia công mặt phẳng và tạo hình. Đặc điểm chính của dao phay trụ là các răng dao được xếp đặt trên bề mặt trụ của đầu dao phay. Các răng này có góc xoắn để tạo ra hiệu ứng cắt khi dao phay quay.

#6 Dao phay đĩa

Dao phay đĩa (còn được gọi là dao phay đĩa cắt) là một loại dao phay CNC được sử dụng để gia công mặt phẳng, rãnh và bậc trên các vật liệu khác nhau. Đặc điểm chính của dao phay đĩa là đầu dao phay có hình dạng đĩa và các răng dao được ghép mảnh lên bề mặt đĩa.

Những lưu ý khi chọn dao phay CNC

Khi chọn dao phay CNC, có một số lưu ý quan trọng mà bạn nên xem xét để đảm bảo lựa chọn đúng loại dao phay phù hợp với yêu cầu gia công cụ thể. Dưới đây là một số lưu ý khi chọn dao phay CNC:

1. Vật liệu gia công: Xác định vật liệu gia công là một yếu tố quan trọng để lựa chọn loại dao phay phù hợp. Vật liệu có thể là kim loại như thép, nhôm, đồng hay composite, gỗ, nhựa, vv. Mỗi loại vật liệu có tính chất cắt khác nhau, do đó, cần chọn dao phay có vật liệu và hình dạng răng dao phù hợp để đảm bảo hiệu suất cắt tốt và tuổi thọ cao.

2. Loại gia công: Xác định loại gia công cụ thể mà bạn muốn thực hiện, bao gồm gia công mặt phẳng, rãnh, tạo hình, khoan, vv. Mỗi loại gia công đòi hỏi dao phay có thiết kế và hình dạng phù hợp để đạt được kết quả tốt nhất.

3. Đường kính dao phay: Đường kính dao phay ảnh hưởng đến phạm vi gia công và độ chính xác. Đường kính dao phay phải phù hợp với kích thước chi tiết và yêu cầu gia công. Đồng thời, cần xem xét khả năng máy CNC của bạn để đảm bảo rằng nó có thể chứa dao phay có đường kính phù hợp.

4. Số răng dao: Số lượng răng dao trên dao phay ảnh hưởng đến tốc độ cắt, độ chính xác và khả năng loại bỏ phôi. Đối với gia công nhanh, có thể chọn dao phay có số răng nhiều hơn. Đối với gia công chính xác, dao phay có số răng ít hơn có thể mang lại kết quả tốt hơn.

Những lưu ý khi sử dụng dao phay CNC

Khi sử dụng dao phay CNC, có một số lưu ý quan trọng để đảm bảo an toàn và hiệu suất gia công. Dưới đây là một số lưu ý khi sử dụng dao phay CNC:

• Đảm bảo an toàn: Trước khi sử dụng dao phay, hãy đảm bảo rằng bạn đã hiểu và tuân thủ các quy tắc an toàn như mang kính bảo hộ, đeo bảo hộ tai và áo chống cháy, và làm việc trong một môi trường làm việc an toàn.Kiểm tra dao phay: Trước khi sử dụng, hãy kiểm tra dao phay để đảm bảo rằng nó không bị hư hỏng hoặc mài mòn quá nhiều. Một dao phay hư hỏng có thể gây ra hiện tượng rung, làm giảm chất lượng gia công và nguy hiểm cho máy và người vận hành.

• Lựa chọn tốc độ cắt và tốc độ dạt: Để đạt được hiệu suất cắt tốt và bề mặt gia công chất lượng, hãy lựa chọn tốc độ cắt và tốc độ dạt phù hợp với vật liệu gia công, loại dao phay và yêu cầu gia công. Tuân thủ các thông số khuyến nghị từ nhà sản xuất và thử nghiệm để tìm ra cài đặt tốt nhất cho công việc của bạn.
