Bảng Tra Lực Chịu Tải Bu Lông Nở 3 Cánh (M10, M12, M16) Chuẩn Kỹ Thuật 2026

Khi làm hồ sơ đệ trình vật tư (BOQ) cho hệ thống cơ điện (MEP) hay kết cấu thép, các kỹ sư phải nghiên cứu về thông số chịu tải của vật tư liên kết. Việc chọn sai kích thước bu lông nở 3 cánh không chỉ đánh rớt vòng nghiệm thu mà còn tiềm ẩn rủi ro sập dàn lạnh, tuột giá đỡ vô cùng nguy hiểm.

Vậy thực tế một con bu lông M12 hay M16 chịu được bao nhiêu ký tải trọng? Bài viết này sẽ cung cấp bảng tra thông số chuẩn xác nhất, kết hợp kinh nghiệm xử lý lỗi lực bám tại công trường giúp kỹ sư tự tin chốt phương án thi công.

1. Bản chất Lực kéo nhổ (Pull-out) và Lực cắt ngang (Shear Load) ở công trường

Khoan bàn đến những công thức vật lý dài dòng, ở góc độ thi công thực tế, bạn chỉ cần phân biệt rõ 2 loại tải trọng tác động lên con tắc kê như sau:

Lực kéo nhổ (Pull-out Load): Là lực giật thẳng theo trục con ốc. Thường gặp nhất khi bạn dùng bu lông để treo ngược thang máng cáp, ống HVAC lên trần bê tông.

(Lưu ý: Đối với tải treo trần nhổ thẳng thế này, Mecsu luôn khuyên các kỹ sư nên chuyển sang dùng tắc kê đạn kết hợp ty ren sẽ cho hệ số an toàn cao hơn).

Xem thêm các sản phẩm tắc kê đạn Mecsu

Lực cắt ngang (Shear Load): Là lực tạt ngang, vuông góc với thân ốc. Thường gặp khi neo bản mã cột thép, bắt giá đỡ dàn nóng điều hòa vào tường, hoặc cố định chân đế máy móc xuống sàn. Lúc này, thân thép đặc của nở 3 cánh sẽ phát huy tối đa công dụng cản lực cắt.

Chú thích: Phân biệt rõ lực kéo nhổ (Pull-out) và lực cắt ngang (Shear) để chọn đúng kích thước bu lông nở.

2. Bảng tra lực chịu tải an toàn bu lông nở 3 cánh

Điều kiện áp dụng: Thông số dưới đây dành cho dòng ốc nở sắt mạ kẽm cường độ cao, đóng trên nền bê tông đặc (không nứt) mác B20 (tương đương mác 250). Bảng đã được chia hệ số an toàn (Safety Factor).

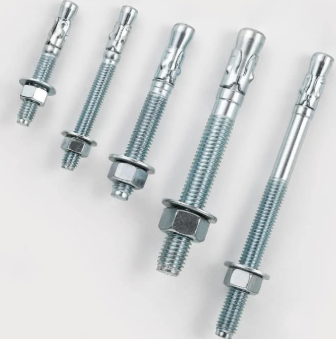

tac-ke-no-3-canh

Bảng thông số tải trọng khuyến nghị

Kích thước (Size)	Mũi khoan thi công (mm)	Chiều sâu neo tối thiểu (mm)	Lực kéo nhổ an toàn (kN)	Lực cắt ngang an toàn (kN)
Bu lông nở M8	8	40	3.5 kN (~350 kg)	4.2 kN (~420 kg)
Bu lông nở M10	10	50	5.5 kN (~550 kg)	7.0 kN (~700 kg)
Tắc kê nở 3 cánh M12	12	65	8.0 kN (~800 kg)	11.5 kN (~1.15 tấn)
Bu lông nở M16	16	80	12.5 kN (~1.25 tấn)	21.0 kN (~2.1 tấn)

(Ghi chú: 1 kN ≈ 100 kg. Dữ liệu mang tính chất tham khảo cho bước thiết kế đệ trình mẫu. Lực chịu tải thực tế sẽ được chốt sau khi tiến hành test giật (Pull-out test) trực tiếp tại hiện trường).

3. Tại sao tra bảng đủ tải nhưng ra công trường đóng vẫn bị tuột?

Đây là câu hỏi Mecsu nhận được rất nhiều từ các nhà thầu. Tra bảng thấy con bu lông nở m16x150 chịu lực cắt tới hơn 2 tấn, nhưng sao bắt vào chân máy phát điện chạy được một tháng đã lỏng le, gãy gục?

ung-dung-tac-ke-mecsu

Góc nhìn từ chuyên gia (Kỹ sư Mecsu): > "Kỹ sư đi công trình nhớ kỹ: Tra bảng là một chuyện, nhưng chất lượng bê tông và tay nghề thợ quyết định 80% lực bám. Một lỗ khoan không được thổi sạch bụi sẽ triệt tiêu hoàn toàn ma sát của áo nở, biến con bu lông M16 xịn thành một cục sắt vô dụng!"

Dưới đây là 3 nguyên nhân "kinh điển" nhất tại công trường:

3.1. Nền bê tông bọng, mác thấp

Lực bám của tắc kê nở 3 cánh ăn thua ở cái độ cứng của khối bê tông bọc quanh nó. Gặp trúng nền bê tông trộn ẩu, bị bọng (rỗ tổ ong), khi bạn siết ốc, cái áo nở nó xòe ra phá nát luôn thành lỗ khoan. Đóng xuống thì chặt nhưng lúc chịu tải là tuột luốt.

3.2. Chịu lực rung động nhưng thiếu "đồ chơi"

Nếu các kỹ sư dùng bu lông nở để cố định máy dập, máy CNC, động cơ bơm... thì đó là tải trọng động. Máy chạy rung bần bật cả ngày thì đai ốc nào chịu cho nổi.

Giải pháp sống còn: Khi thi công, bắt buộc thợ phải vứt cái lông đền phẳng đi, thay vào đó là lông đền vênh (Spring washer) chống lỏng. Nếu máy đặt ngoài trời, ưu tiên dùng bộ lông đền và tắc kê nở 3 cánh inox 304 để không bị ăn mòn đứt gãy.

Chú thích: Bắt buộc dùng lông đền vênh kết hợp với bu lông nở 3 cánh khi lắp đặt máy móc chịu tải trọng động.

3.3. Thợ bắn súng ốc quá tay (Cháy ren)

Nhiều thợ thi công ẩu, lười lấy cờ lê lực ra siết mà cầm luôn súng bắn ốc (Impact wrench) táng hết cỡ. Hậu quả là phần chóp nón kéo áo nở xòe quá biên độ làm nứt bê tông ngầm bên trong, hoặc ác hơn là "cháy" luôn hệ ren của con ốc, phá hỏng toàn bộ lực bám.

(Để tìm hiểu sâu hơn, bạn có thể đọc thêm bài viết Bu long nở 3 cánh bị lỏng? Nguyên nhân và cách khắc phục của Mecsu).

4. Mecsu – Tổng kho bu lông nở 3 cánh cấp bền cao, đầy đủ

Làm dự án lớn, sợ nhất là mua trúng lô hàng sắt non, ren gia công lệch dung sai. Khi đi test giật mẫu bị CĐT đánh rớt thì coi như "toang" cả tiến độ lẫn tiền bạc.

Doanh nghiệp cần tìm nguồn vật tư kim khí chuẩn chỉ để kê cao gối ngủ? Mecsu chính là lựa chọn số 1:

Chuyên phân phối đa dạng các dòng: Ốc nở sắt mạ kẽm, tắc kê nở 3 cánh Inox 304, bu lông đai ốc cấp bền cao 8.8, 10.9
Đầy đủ quy cách cho mọi công năng: Từ bu lông nở m10 cho giá đỡ nhỏ, đến bu lông nở m16, m20 siêu tải trọng.
Hồ sơ năng lực thép: 100% lô hàng xuất kho đều có đầy đủ chứng chỉ CO/CQ và chứng nhận Test Mill vật liệu, giúp bạn làm hồ sơ hoàn công mượt mà không bị hạch sách.

anh-kho-hang-mecsu

Tổng kho Mecsu luôn sẵn sàng hàng tấn bu lông nở sắt, inox giao ngay trong ngày.
