Bảng tra kích thước Đầu nối nhanh khí nén CDC: Phi ống & Size ren chuẩn

Trong hệ thống khí nén, đầu nối nhanh khí nén CDC là phụ kiện nhỏ nhưng lại quyết định trực tiếp đến độ kín, độ ổn định và hiệu suất vận hành của toàn bộ hệ thống. Chỉ cần chọn size phi ống hoặc size ren, hệ thống có thể gặp các lỗi phổ biến như xì khí, tuột ống, sụt áp, thậm chí làm hư hỏng thiết bị. Thực tế, nhiều người dùng vẫn nhầm lẫn giữa đường kính trong và đường kính ngoài của ống khí nén, dẫn đến lựa chọn đầu nối không chính xác.

Sản phẩm được ưa chuộng tại Việt Nam nhờ thiết kế one-touch tiện lợi, độ kín khí cao và độ bền vượt trội. Để giúp người dùng dễ dàng tra cứu và lựa chọn chính xác, Mecsu sẽ tổng hợp bảng tra kích thước đầu nối nhanh khí nén CDC, giải thích rõ khái niệm phi ống, size ren tiêu chuẩn và đưa ra hướng dẫn chọn đầu nối phù hợp cho từng nhu cầu sử dụng trong thực tế.

1. Đầu nối nhanh khí nén CDC là gì? Tại sao nên chọn CDC?

Đầu nối nhanh khí nén CDC (hay còn gọi là push-in fitting, one-touch fitting) cho phép kết nối ống khí chỉ bằng một cú đẩy tay, không cần dụng cụ phức tạp. Sản phẩm được sản xuất bởi CDC Pneumatics – thương hiệu Hàn Quốc uy tín từ năm 1983, đạt chuẩn ISO 9001 và NSF.

Là phụ kiện dùng để kết nối nhanh ống khí nén với các thiết bị như van điện từ, xi lanh khí, bộ lọc khí, bộ điều áp…

Ưu điểm nổi bật của đầu nối khí CDC:

• Kết nối nhanh chóng, tháo lắp dễ dàng (nhấn nút tháo).
• Vật liệu: Nhựa PA66/PBT chịu va đập tốt hoặc đồng thau mạ niken chống ăn mòn.
• Kín khí tuyệt đối
• Độ kín khí cao nhờ O-ring cao su
• Giữ ống chắc chắn bằng vòng kẹp collet
• Đa dạng phi ống khí nén và size ren khí nén

Từ những ưu điểm đặc biệt nổi bật này, đầu nối nhanh CDC được sử dụng rộng rãi trong tự động hóa, dây chuyền sản xuất, máy CNC, máy đóng gói.

2. Cấu tạo & nguyên lý hoạt động của đầu nối nhanh CDC

Đầu nối nhanh CDC là một trong những phụ kiện khí nén được sử dụng phổ biến nhất hiện nay nhờ khả năng kết nối nhanh, kín khí và tháo lắp thuận tiện. Để sử dụng đúng và tránh các lỗi như xì khí, tuột ống, việc hiểu rõ cấu tạo và nguyên lý hoạt động của đầu nối nhanh CDC là điều bắt buộc đối với kỹ thuật viên và người thiết kế hệ thống.

Một đầu nối nhanh CDC tiêu chuẩn thường gồm 4 bộ phận chính, mỗi bộ phận đảm nhiệm một vai trò riêng biệt nhưng phối hợp chặt chẽ để đảm bảo hiệu quả làm việc của hệ thống khí nén

• Thân nối: được chế tạo từ đồng mạ niken hoặc inox, có khả năng chịu áp suất cao, chống ăn mòn và làm việc ổn định trong môi trường công nghiệp.
• Vòng kẹp (collect): có răng nhỏ bên trong, khi ống được đẩy các răng sẽ bám chặt vào thành ống, ngăn ống bị trượt ra khi có áp suất khí.
• O-ring: nằm bên trong thân nối, tiếp xúc trực tiếp với bề mặt ống khí.
• Phần ren kết nối: dùng kết nối nhanh với van, xi lanh, co nối, tê nối, hoặc các thiết bị khí nén khác.

Đầu nối CDC có thể sử dụng ren ngoài hoặc ren trong, với các tiêu chuẩn phổ biến như ren PT, NPT, BSP… tùy theo yêu cầu hệ thống.

Nguyên lý hoạt động của đầu nối nhanh CDC rất đơn giản nhưng hiệu quả:

• Khi đẩy ống khí vào đầu nối, ống sẽ đi qua collet và ép sát vào O-ring.
• Collet tự động kẹp chặt ống nhờ lực đàn hồi, trong khi O-ring tạo độ kín tuyệt đối.
• Khi cần tháo ống, chỉ cần ấn vòng collet vào trong, các răng kẹp sẽ nhả ra và ống có thể rút ra dễ dàng.

Toàn bộ quá trình lắp – tháo không cần dụng cụ, giúp tiết kiệm thời gian và tăng tính linh hoạt trong vận hành, bảo trì hệ thống khí nén.

3. Phi ống khí nén? Bảng tra kích thước

Phi ống khí nén là gì?

Là đường kính ngoài của ống, thường được tính bằng mm. Đây là thông số quan trọng nhất khi chọn đầu nối nhanh. Các phi ống khí nén phổ biến: 4mm, 6mm, 8mm, 10mm, 12mm, 16mm.

4. Bảng tra kích thước đầu nối nhanh khí nén CDC (loại thẳng ren ngoài - PC/MPC)

Đây là bảng tra phổ biến nhất mà Mecsu hay dùng để tư vấn khách hàng. Bạn chỉ cần nhìn vào đường kính ống (phi ống) của mình, rồi chọn size ren phù hợp là ra ngay model chuẩn.

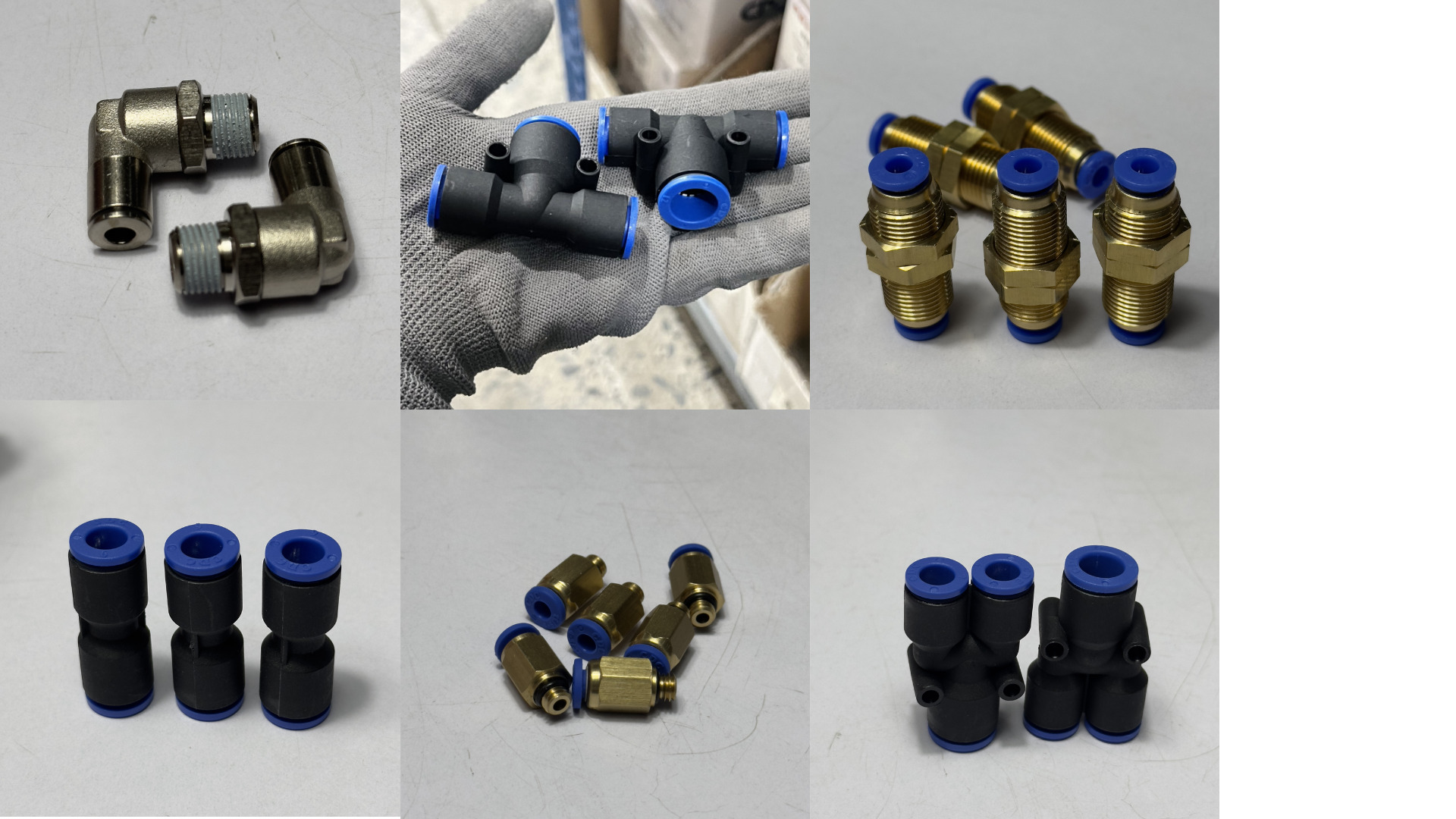

5. Các loại đầu nối nhanh khí nén CDC phổ biến tại Mecsu

Ngoài những loại đầu nối thẳng, CDC cung cấp đa dạng hình dạng để phù hợp mọi vị trí lắp đặt:

• Đầu nối thẳng - có ren
• Đầu nối cong
• Đầu nối cong - có ren
• Chữ Y: PY series – chia nhánh mềm mại.
• Chữ T: PUT/PT series – chia nhánh 3 hướng.
• Xuyên vách: Dùng lắp xuyên panel
• Loại đồng thau: Chịu áp cao, môi trường khắc nghiệt.
• Cong 90°: Tiết kiệm không gian góc vuông

6. Ứng dụng thực tế của đầu nối khí nén CDC

Nhờ sự linh hoạt, thiết kế lắp nhanh - kín khít - đa dạng kích thước, đầu nối khí nén CDC được sử dụng rộng rãi trong hầu hết các hệ thống khí nén hiện nay, từ thiết bị nhỏ đến dây chuyền công nghiệp quy mô lớn.

• Hệ thống khí nén trong nhà máy sản xuất
• Dây chuyền tự động hóa & máy móc công nghiệp
• Hệ thống robot và thiết bị điều khiển khí nén
• Ngành cơ khí - sửa chữa - bảo trì máy móc
• Hệ thống khí nén quy mô nhỏ
• Ứng dụng trong ngành thực phẩm, đóng gói & lắp ráp

Việc lựa chọn đúng đầu nối nhanh khí nén CDC theo phi ống và size ren tiêu chuẩn là yếu tố then chốt giúp hệ thống khí nén vận hành kín khí, ổn định và bền bỉ. Tra đúng kích thước ngay từ đầu không chỉ hạn chế tình trạng rò rỉ, tuột ống mà còn giúp tối ưu áp suất, tiết kiệm chi phí bảo trì và kéo dài tuổi thọ thiết bị.

Tại Mecsu, chúng tôi cung cấp đầu nối nhanh khí nén CDC chính hãng, đầy đủ các loại phi ống từ 4–16mm, size ren M5 đến 1/2”, đa dạng kiểu kết nối như PC, PL, PY, T… đáp ứng hầu hết nhu cầu lắp đặt trong hệ thống khí nén công nghiệp. Sản phẩm luôn sẵn kho, thông số rõ ràng, hỗ trợ tư vấn kỹ thuật giúp bạn chọn đúng – lắp chuẩn – dùng bền.
