Tìm Hiểu Chi Tiết Lông Đền Vuông Thép Mạ Kẽm DIN434 M24 (Vòng Đệm Vát Nghiêng)
Mục Lục
- 1. Lông Đền Vuông Thép Mạ Kẽm DIN434 M24 là gì và vai trò cân bằng mặt phẳng nghiêng?
- 2. Bảng tổng hợp dữ liệu kỹ thuật chi tiết của Vòng Đệm Vuông M24
- 3. Đặc tính cấu tạo và tiêu chuẩn phôi thép mạ kẽm của Lông Đền M24
- 4. Giá trị của lớp phủ kẽm đối với khả năng chống gỉ và độ bền linh kiện?
- 5. Nguyên lý triệt tiêu độ dốc 5 độ của dòng Lông Đền Vuông DIN434
- 6. Hệ thống các quy chuẩn kỹ thuật phổ biến cho vòng đệm vuông công nghiệp?
- 7. Phân tích lợi thế và những điều cần lưu ý khi dùng Vòng Đệm Thép Mạ Kẽm
- 8. Những tình huống thực tế sử dụng Lông Đền Vuông Nghiêng M24 trong cơ khí?
- 9. Sự thích nghi của chất liệu thép carbon mạ kẽm trước các tác động nhiệt độ
- 10. Quy trình lắp đặt vòng đệm nghiêng chuẩn xác để đảm bảo an toàn kết cấu
- 11. Phương pháp kiểm tra chất lượng mạ và độ chuẩn xác của linh kiện M24?
- 12. Thông tin giá bán tham khảo và địa chỉ mua Lông Đền Vuông M24 uy tín?
- 13. Các câu hỏi thường gặp (FAQ) về Lông Đền Vuông Thép DIN434 M24
- 14. Dịch vụ hỗ trợ kỹ thuật và giải pháp liên kết bền vững cho công trình
- 15. Thông Tin Bổ Sung và chia sẻ kinh nghiệm hiện trường từ Mecsu

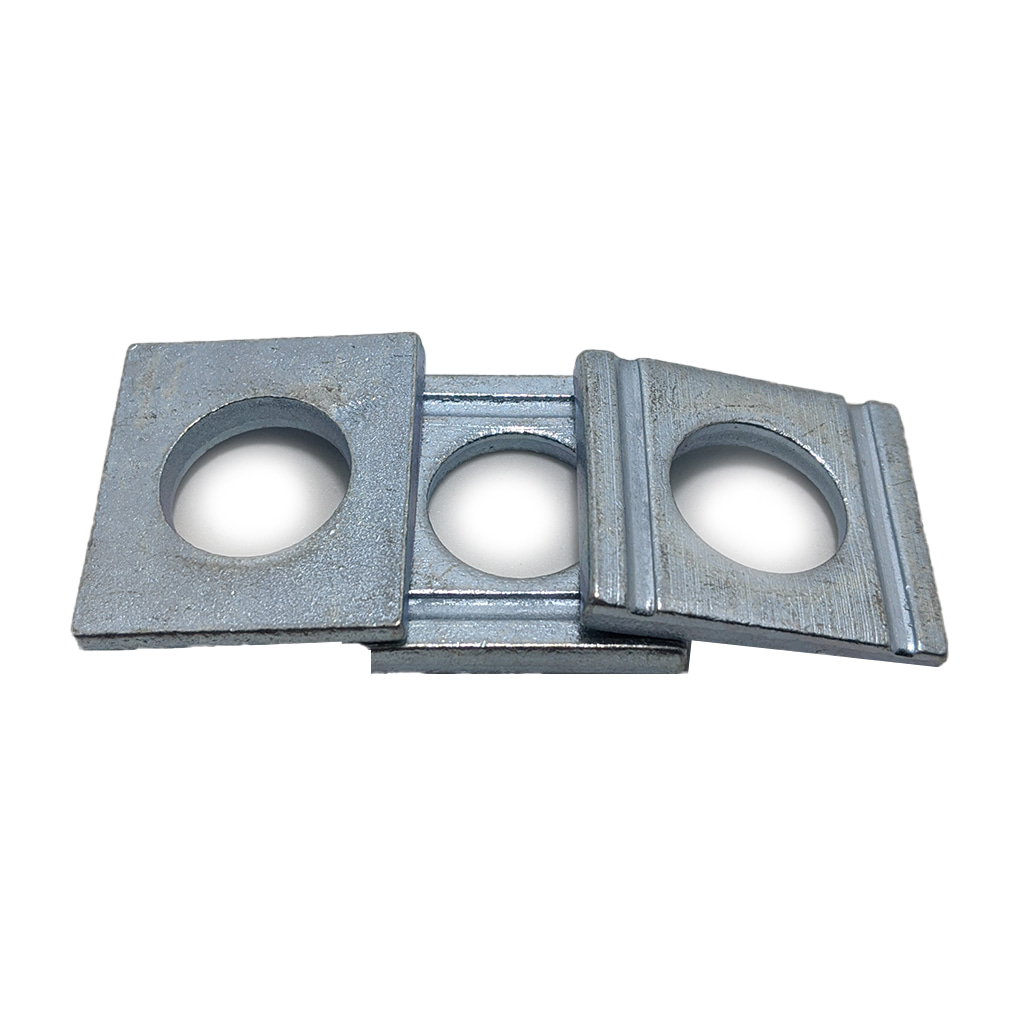

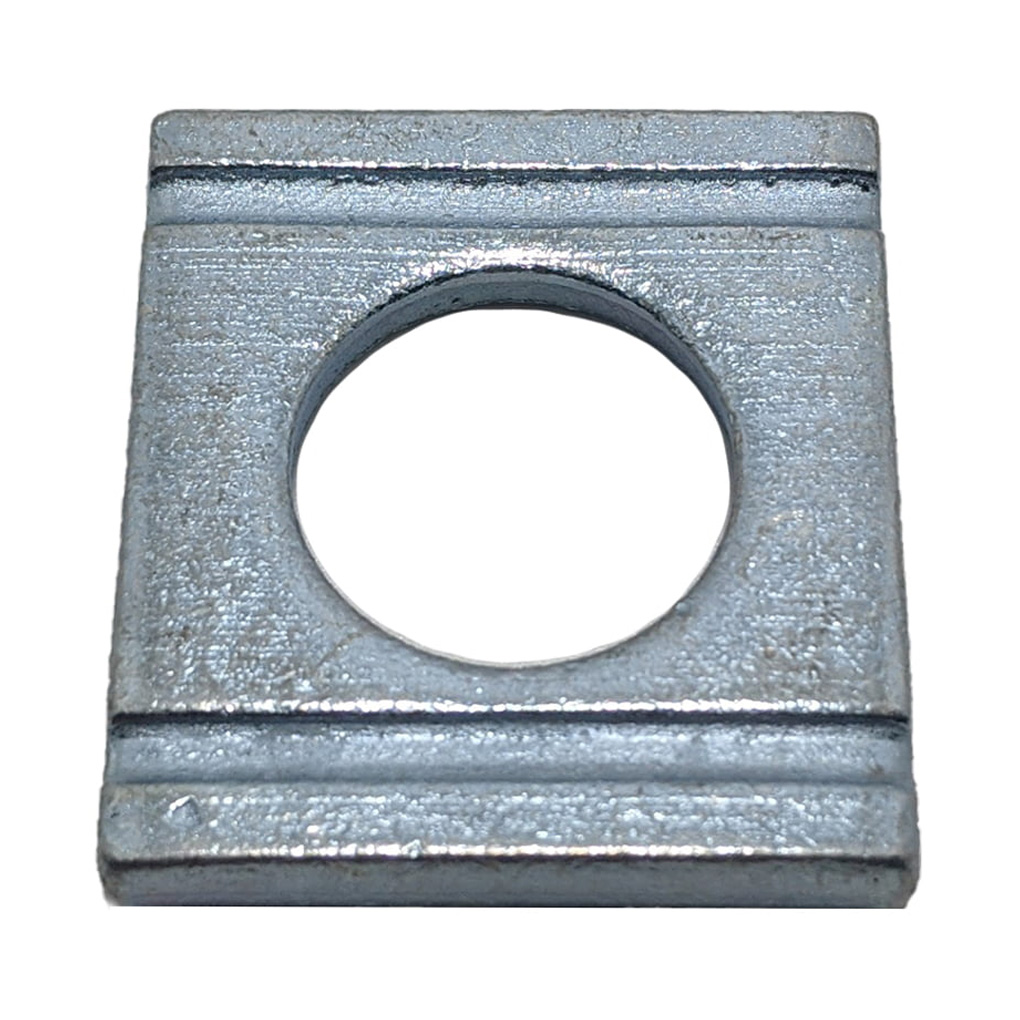

1. Lông Đền Vuông Thép Mạ Kẽm DIN434 M24 là gì và vai trò cân bằng mặt phẳng nghiêng?
Lông Đền Vuông Thép Mạ Kẽm hệ DIN434 M24 (hay vòng đệm vuông vát) là linh kiện cơ khí được thiết kế đặc biệt với hình dạng vuông và độ dày không đều, tạo ra góc dốc 5 độ. Chức năng quan trọng nhất của sản phẩm này là bù đắp độ nghiêng tại các vành thép hình (thép U), giúp bề mặt tiếp xúc của đai ốc luôn phẳng và vuông góc hoàn toàn với trục bu lông.
Sản phẩm này tương thích với các dòng bu lông hạng nặng cỡ M24, sở hữu kích thước bề mặt lớn 56mm và độ dày trung bình lên tới 8.5mm. Nhờ thiết kế vuông bản lớn, linh kiện này mang lại khả năng chống xoay vượt trội và phân bổ tải trọng cực tốt trên bề mặt tiếp xúc. Với chất liệu thép carbon cường độ cao được xử lý mạ kẽm, vòng đệm đạt được độ cứng lý tưởng cùng khả năng kháng lại các tác nhân gây mòn từ môi trường.

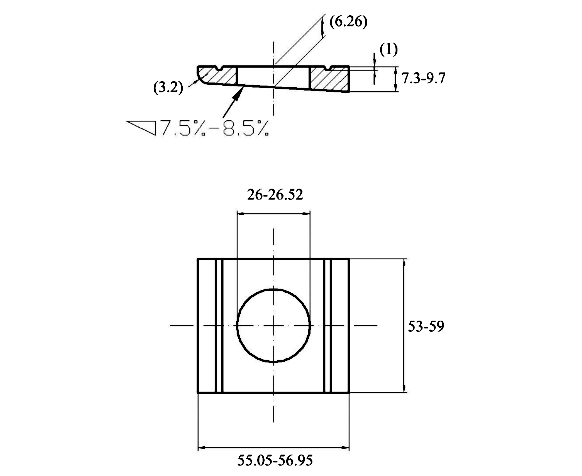

2. Bảng tổng hợp dữ liệu kỹ thuật chi tiết của Vòng Đệm Vuông M24
ID: Đường kính lỗ xuyên tâm
W: Độ rộng cạnh của vòng đệm vuông
T: Độ dày tính tại điểm trung bình
| Chỉ số kỹ thuật |
Thông số chi tiết |
| Mã đặt hàng tại Mecsu |
0062381 |
| Mã linh kiện (MPN) |
W49M240AE2 |
| Dùng cho Bulong cỡ |
M24 |
| Đường Kính Trong (ID) |
26 mm |
| Chiều Rộng Cạnh |
56 mm |
| Chiều Dài Cạnh |
56 mm |
| Độ Dày Trung Bình (T) |
8.5 mm |
| Góc nghiêng tiêu chuẩn |
5 Độ |
| Kiểu dáng thiết kế |
Vuông Nghiêng (Tapered Square) |
| Hệ thống đo lường |
Hệ Met |
| Thành phần cấu tạo |
Thép (Steel) |
| Lớp mạ bề mặt |
Mạ Kẽm (Galvanized) |
| Tiêu chuẩn sản xuất |
DIN 434 |
3. Đặc tính cấu tạo và tiêu chuẩn phôi thép mạ kẽm của Lông Đền M24
Dòng Lông Đền Vuông DIN434 M24 được sản xuất dựa trên các tiêu chuẩn kỹ thuật khắt khe:
- Thép Carbon Tải Trọng Cao: Linh kiện sử dụng phôi thép đặc, có khả năng chịu nén và chống biến dạng dưới lực siết cực lớn của hệ bu lông M24.
- Mặt Vát 5 Độ Chính Xác: Đây là đặc trưng quan trọng nhất giúp triệt tiêu độ dốc 1:20 của vành thép hình, tạo mặt phẳng tỳ hoàn hảo cho đai ốc.
- Lớp Xi Mạ Kẽm Chất Lượng: Bề mặt được bao phủ bởi lớp kẽm (điện phân hoặc nhúng nóng) giúp ngăn ngừa hơi ẩm xâm nhập, giữ cho lõi thép luôn bền bỉ theo năm tháng.
Lỗ trong có đường kính 26mm tạo khoảng không gian vừa đủ để thân bu lông M24 xuyên qua mà không gây vướng víu, đồng thời đảm bảo định tâm liên kết tốt nhất.
4. Giá trị của lớp phủ kẽm đối với khả năng chống gỉ và độ bền linh kiện?
Việc ứng dụng công nghệ mạ kẽm cho lông đền thép carbon mang lại nhiều lợi ích thiết thực:
- Cơ Chế Tự Bảo Vệ: Kẽm đóng vai trò là vật liệu hy sinh, ngăn chặn hiện tượng ăn mòn điện hóa lan sâu vào bên trong phôi thép.
- Độ Bền Trong Môi Trường Xây Dựng: Sản phẩm hoạt động ổn định trong các môi trường có độ ẩm trung bình, ngăn ngừa rỉ sét sớm tại các mối nối ngoài trời có mái che.
- Tính Hiệu Quả Về Chi Phí: Mang lại khả năng bảo vệ tốt tương đương các giải pháp đắt tiền khác nhưng với mức chi phí tiết kiệm hơn cho nhà thầu.
5. Nguyên lý triệt tiêu độ dốc 5 độ của dòng Lông Đền Vuông DIN434
Trong thiết kế thép hình, việc đảm bảo bu lông thẳng trục là yếu tố sống còn cho sự ổn định:
- Chỉnh Trực Lực Ép: Độ dầy thay đổi của lông đền DIN434 sẽ lấp đầy khoảng hở hình nêm trên vành thép U, giúp mặt đai ốc M24 áp sát 100% diện tích, tránh tình trạng tỳ lệch tâm.
- Ngăn Chặn Biến Dạng Bu Lông: Bằng việc tạo ra bề mặt phẳng vuông góc, linh kiện giúp bu lông không bị uốn cong hay xé toạc lỗ thép khi chịu tải trọng nặng.
- Khả Năng Chống Xoay Hữu Hiệu: Với kích thước vuông 56x56mm, lông đền sẽ tự hãm chặt trong lòng thanh thép, giúp quá trình thi công siết một đầu diễn ra thuận lợi hơn.
6. Hệ thống các quy chuẩn kỹ thuật phổ biến cho vòng đệm vuông công nghiệp?
Người dùng cần nắm rõ các tiêu chuẩn để áp dụng đúng mục đích kỹ thuật:
Dòng vòng đệm nghiêng (Tapered):
- DIN 434 (Sản phẩm hiện tại): Góc nghiêng 5 độ, là giải pháp chuẩn cho các loại thép hình chữ U (U-sections).
- DIN 435: Góc nghiêng lớn hơn (8% hoặc 14%), được dùng chủ yếu cho các dòng thép chữ I (I-sections) có vành dầy và dốc hơn.
Dòng vòng đệm vuông phẳng (Flat):
- DIN 436: Có mặt phẳng song song, không có góc nghiêng, chủ yếu dùng để tăng diện tích ép tải cho kết cấu gỗ hoặc thép tấm phẳng.
7. Phân tích lợi thế và những điều cần lưu ý khi dùng Vòng Đệm Thép Mạ Kẽm
Mọi linh kiện cơ khí đều có những đặc tính cần thợ thi công am hiểu tường tận:
Thế mạnh nổi bật:
- Chịu Tải Trọng Cực Lớn: Phù hợp cho các mối nối chịu lực hàng chục tấn nhờ độ dày 8.5mm và chất thép cứng cáp.
- Kích Thước Bản Rộng: Cạnh 56mm giúp phân phối áp lực lên diện tích lớn, bảo vệ vành thép hình không bị móp hay lún.
- Bề Mặt Hoàn Thiện Tốt: Lớp kẽm đều màu, nhẵn mịn giúp giảm ma sát giả khi đo lực siết bằng cờ lê lực.
Hạn chế cần lưu ý:
- Khu Vực Ăn Mòn Muối Biển: Trong môi trường biển, nên cân nhắc sử dụng phiên bản mạ kẽm nhúng nóng dày hơn hoặc inox để đảm bảo tuổi thọ.
- Tránh Va Chạm Mạnh: Nếu lớp mạ bị xước sâu đến phần lõi, cần sơn phủ lại để ngăn ngừa rỉ sét cục bộ.
8. Những tình huống thực tế sử dụng Lông Đền Vuông Nghiêng M24 trong cơ khí?
Lông Đền Vuông M24 mạ kẽm là phụ kiện chủ chốt trong các công trình hạ tầng quy mô:
- Lắp Ráp Dầm Thép U Cỡ Lớn: Sử dụng để cố định các xà gồ chịu lực chính trong nhà kho, nhà thép tiền chế có nhịp dầm rộng.
- Cố Định Chân Đế Cầu Trục: Ứng dụng trong việc lắp đặt hệ thống đường ray cẩu trục trong các nhà máy luyện kim hoặc đóng tàu.
- Xây Dựng Cầu Đường Thép: Gia cố các liên kết dầm phụ và thanh giằng ngang trong các kết cấu cầu thép hình.
- Hệ Thống Kệ Kho Hạng Siêu Nặng: Đảm bảo sự ổn định cho các chân trụ kệ chứa hàng nghìn tấn hàng hóa lắp đặt bằng thép U.
- Lắp Đặt Trạm Biến Áp & Trụ Điện: Sử dụng trong việc kết nối các khung thép hình chịu tải trọng lớn ngoài trời.
- Bệ Máy Công Nghiệp Nặng: Cân bằng góc nghiêng cho các máy móc công suất lớn lắp đặt trên hệ khung thép hình.
9. Sự thích nghi của chất liệu thép carbon mạ kẽm trước các tác động nhiệt độ
Vòng đệm M24 mạ kẽm có độ bền lý hóa rất tốt trong các điều kiện làm việc thực tế:
Trong dải nhiệt độ từ -30°C đến hơn 150°C, phôi thép carbon duy trì được cấu trúc tinh thể vững chắc, không bị giòn gãy hay biến dạng. Lớp mạ kẽm bảo vệ cũng có độ giãn nở nhiệt tương đồng với thép, giúp lớp phủ bám dính chắc chắn. Điều này biến DIN434 M24 trở thành giải pháp lý tưởng cho các kết cấu ngoài trời chịu nắng mưa trực tiếp hoặc các nhà xưởng có môi trường nhiệt độ cao.
10. Quy trình lắp đặt vòng đệm nghiêng chuẩn xác để đảm bảo an toàn kết cấu
Để tối ưu hóa liên kết, việc lắp đặt lông đền M24 cần tuân thủ các bước kỹ thuật:
Các bước tiến hành:
- Xác Định Mặt Nghiêng: Đưa mặt dày của lông đền về phía vành thép thấp hơn sao cho mặt trên của lông đền tạo thành mặt phẳng song song với đất.
- Định Tâm Bu Lông: Luôn sử dụng kèm bu lông M24 đúng tiêu chuẩn để đảm bảo thân bu lông nằm gọn trong lỗ 26mm.
Lưu ý thi công:
- Lực Siết Mô-men: Với bu lông M24, cần sử dụng cờ lê lực chuyên dụng để siết đai ốc đạt thông số thiết kế, tránh làm cháy ren hoặc biến dạng bề mặt đệm.
- Vệ Sinh Bề Mặt: Làm sạch bụi bẩn và gỉ sắt trên vành thép hình trước khi đặt lông đền để đảm bảo độ bám khít tuyệt đối.
11. Phương pháp kiểm tra chất lượng mạ và độ chuẩn xác của linh kiện M24?
Khách hàng nên thẩm định sản phẩm dựa trên các tiêu chí chuyên môn:
- Kiểm Tra Lớp Mạ: Bề mặt mạ kẽm đạt chuẩn phải đồng màu, không bị nổ bọt khí, không có các vết gỉ vàng và bám dính chắc chắn khi cào nhẹ.
- Đo Độ Dốc Hình Học: Sử dụng thước kẹp để đo sự chênh lệch độ dày giữa hai cạnh đối diện, đảm bảo góc dốc xấp xỉ 5 độ theo chuẩn DIN 434.
- Trọng Lượng Thực Tế: Một chiếc lông đền M24 thép carbon chất lượng sẽ cho cảm giác cầm rất đầm và chắc tay do mật độ thép cao.
12. Thông tin giá bán tham khảo và địa chỉ mua Lông Đền Vuông M24 uy tín?
a. Mức giá tham khảo: 29,055 đ / Cái (Đã gồm thuế VAT)
Mecsu luôn cam kết mang lại mức giá hợp lý nhất đi kèm chất lượng chuẩn hóa. Với các dự án cần số lượng hàng lớn, chúng tôi luôn có chính sách chiết khấu linh hoạt dành cho nhà thầu và doanh nghiệp thi công.
b. Lợi ích khi chọn mua hàng tại hệ thống Mecsu:
- Đạt Chuẩn DIN Quốc Tế: Cam kết hàng đúng tiêu chuẩn DIN 434, hỗ trợ đầy đủ hồ sơ kỹ thuật cho nghiệm thu công trình.
- Nguồn Gốc Rõ Ràng: Sản phẩm được nhập khẩu trực tiếp, đảm bảo tính minh bạch về xuất xứ và chất lượng vật liệu.
- Giao Hàng Kịp Thời: Hệ thống logistics chuyên nghiệp giúp đáp ứng nhanh chóng tiến độ thi công của quý khách trên toàn quốc.
ĐẶT MUA LÔNG ĐỀN VUÔNG TẠI ĐÂY
13. Các câu hỏi thường gặp (FAQ) về Lông Đền Vuông Thép DIN434 M24
a. Tại sao không thể dùng lông đền phẳng thay thế cho M24 nghiêng?
Trong liên kết thép hình U, nếu dùng lông đền phẳng, đai ốc chỉ tiếp xúc tại một điểm mép do mặt thép nghiêng. Điều này tạo ra ứng suất lệch tâm cực lớn lên bu lông M24, có thể gây ra hiện tượng đứt gãy tức thì hoặc làm biến dạng vành thép khi chịu tải. Lông đền nghiêng là giải pháp duy nhất đảm bảo an toàn cho kết cấu này.
b. Lớp mạ kẽm điện phân có bền lâu trong môi trường ngoài trời không?
Lớp mạ này bảo vệ rất tốt trước tác động của nước mưa thông thường. Tuy nhiên, nếu công trình nằm ở khu vực gần biển hoặc hóa chất, bạn nên ưu tiên chọn loại mạ kẽm nhúng nóng hoặc chuyển sang chất liệu thép không gỉ (Inox 304/316).
c. Tôi có thể lắp bu lông M22 vào lông đền M24 này không?
Mặc dù bu lông M22 có thể lọt qua lỗ 26mm, nhưng chúng tôi không khuyến khích. Khoảng hở lớn sẽ làm mất đi khả năng định tâm của liên kết, dẫn đến phân bổ lực không đều và làm giảm độ bền mỏi của toàn bộ hệ thống khung thép.
d. Sự khác biệt giữa DIN 434 và DIN 435 là gì?
Điểm khác biệt chính là độ dốc. DIN 434 có góc nghiêng 5% (5 độ) phù hợp cho thép chữ U. Trong khi đó, DIN 435 thường có độ dốc cao hơn để tương thích với các dòng thép chữ I có vành dày và dốc hơn. Sử dụng sai tiêu chuẩn sẽ khiến mặt đai ốc không phẳng với bề mặt đệm.
e. Lông đền này có cần tra mỡ chống gỉ khi lắp không?
Bản thân lớp mạ kẽm đã có khả năng chống rỉ. Tuy nhiên, trong các môi trường khắc nghiệt, việc bôi thêm mỡ chống gỉ tại các mối nối ren và mặt đệm sẽ giúp việc tháo lắp bảo trì sau này trở nên dễ dàng hơn nhiều.
14. Dịch vụ hỗ trợ kỹ thuật và giải pháp liên kết bền vững cho công trình
Nếu bạn còn bất kỳ thắc mắc nào về thông số tải trọng hay cách tính toán độ dốc cho các kết cấu thép đặc biệt, hãy liên hệ ngay với đội ngũ kỹ sư tại Mecsu. Chúng tôi luôn sẵn sàng tư vấn các giải pháp lắp xiết tối ưu nhất, giúp dự án của bạn bền vững với chi phí cạnh tranh nhất.
Địa chỉ văn phòng: B28/I - B29/I Đường số 2B, KCN Vĩnh Lộc, P. Bình Hưng Hòa B, Q. Bình Tân, TP.HCM
Tổng đài tư vấn: 1800 8137
Email liên hệ: sales@mecsu.vn
Website: mecsu.vn
15. Thông Tin Bổ Sung và chia sẻ kinh nghiệm hiện trường từ Mecsu
a. Góc nhìn thợ máy: Câu chuyện từ những dầm thép nặng
Trong một dự án lắp đặt khung dầm cho nhà máy nhiệt điện, việc thiếu lông đền nghiêng tại các vị trí giằng xà gồ thép U đã khiến bu lông M24 bị biến dạng đầu chỉ sau 1 tuần chạy thử máy. Sau khi Mecsu hỗ trợ cung cấp Lông Đền Vuông Nghiêng DIN434 M24, các mối nối đã đạt độ phẳng tuyệt đối, triệt tiêu hoàn toàn rung động và đảm bảo an toàn vận hành cho toàn hệ thống dầm thép nghìn tấn.
b. Lời khuyên từ chuyên gia lắp máy
“Khi bạn làm việc với những hệ bu lông lớn như M24 trên thép hình, đừng bao giờ coi nhẹ 5 độ nghiêng. Một chiếc lông đền vát đúng chuẩn không chỉ giúp việc siết đai ốc dễ dàng hơn mà còn là lớp bảo vệ cuối cùng chống lại hiện tượng gãy mỏi bu lông.” — Kỹ sư kết cấu thép, Mecsu Việt Nam.
c. Danh mục tài liệu tham cứu
Nội dung trong bài viết được xây dựng dựa trên các tài liệu kỹ thuật chuẩn mực:
- DIN 434 Official Technical Data (Quy chuẩn kích thước lông đền vát).
- Bảng tra tính chất vật lý của Thép Carbon mạ kẽm theo tiêu chuẩn công nghiệp.
- Dữ liệu thực nghiệm từ các công trình xây dựng nhà thép tiền chế mà Mecsu đã trực tiếp cung ứng vật tư.
Biên soạn bởi: Ban Kỹ thuật Mecsu
Với giá trị cốt lõi "Nhanh - Đúng - Đủ - Kịp Thời", chúng tôi tự hào là đối tác vật tư tin cậy cho mọi công trình hạ tầng tại Việt Nam.
(Khám phá thêm nhiều giải pháp vật tư chất lượng tại Trang liên hệ Mecsu)
Lưu ý: Hình ảnh trong bài viết mang tính minh họa. Màu sắc và độ bóng của lớp mạ kẽm thực tế có thể thay đổi tùy theo lô sản xuất nhưng luôn cam kết đạt đầy đủ các thông số kỹ thuật chuẩn DIN 434.
