Con Lăn Cam: Dẫn Hướng Chính Xác Cho Chuyển Động Cam và Tuyến Tính

Tổng quan về con lăn cam

Trong các hệ thống cơ khí tự động hóa và truyền động chính xác, việc chuyển đổi chuyển động quay thành chuyển động tịnh tiến hoặc dẫn hướng các bộ phận chuyển động một cách mượt mà, đáng tin cậy là vô cùng quan trọng. Một trong những thành phần then chốt đảm nhiệm vai trò này chính là con lăn cam (Cam Follower).

Thường được biết đến với các tên gọi phổ biến khác như bạc đạn cam hay vòng bi cam, đây là một loại ổ lăn (bearing) được thiết kế đặc biệt với vòng ngoài dày, cứng vững để có thể lăn trực tiếp trên bề mặt của một cơ cấu cam (cam profile) hoặc đường dẫn hướng (track). Chức năng cốt lõi của chúng là tiếp nhận lực từ cam hoặc đường dẫn, biến chuyển động quay của cam thành chuyển động tịnh tiến hoặc lắc của cơ cấu chấp hành, hoặc đơn giản là hoạt động như một con lăn dẫn hướng chính xác trong các hệ thống chuyển động tuyến tính.

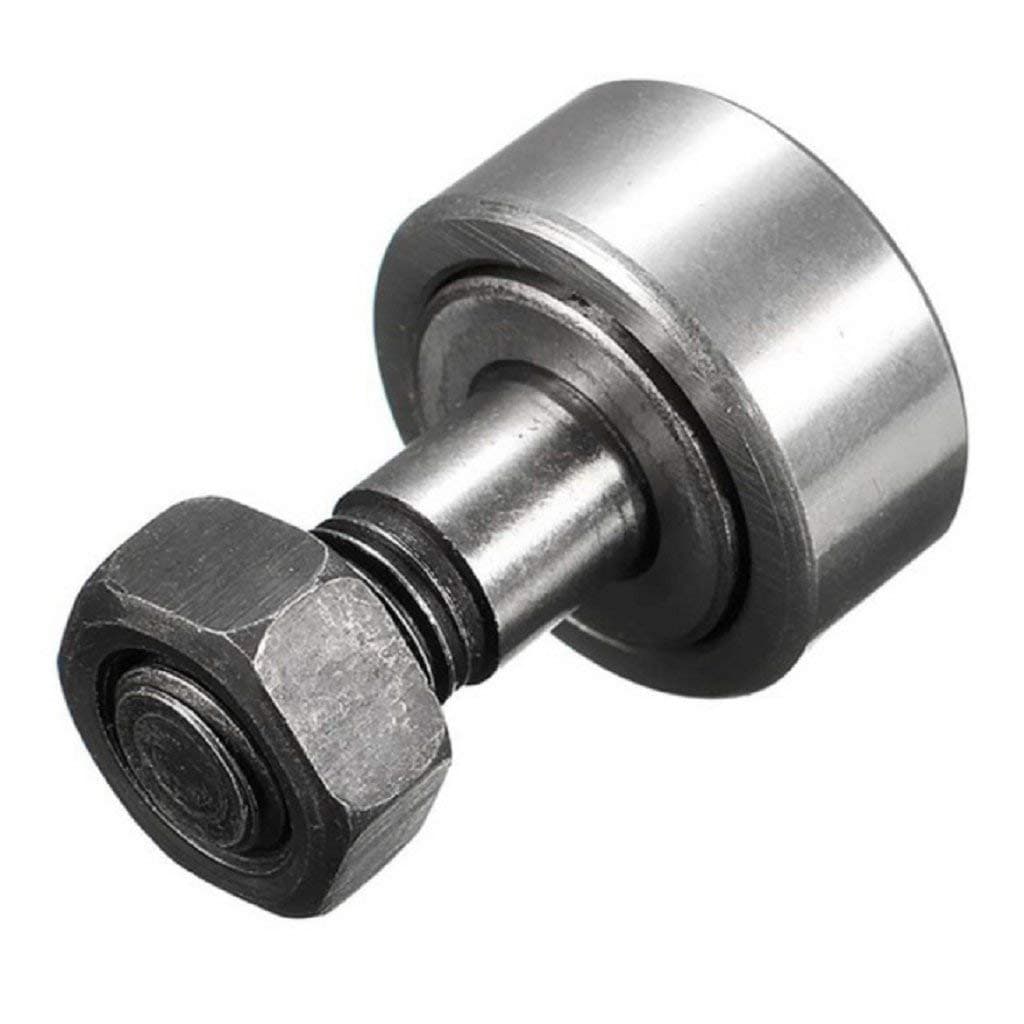

Ưu điểm chính của con lăn cam

Việc sử dụng bạc đạn cam mang lại nhiều lợi ích kỹ thuật đáng kể so với các giải pháp dẫn hướng hoặc truyền động khác:

• Khả năng chịu tải hướng tâm cao: Vòng ngoài được thiết kế rất dày và cứng vững, kết hợp với các phần tử lăn bên trong (thường là kim hoặc đũa trụ), cho phép con lăn cam chịu được tải trọng hướng tâm lớn tác động trực tiếp lên bề mặt của nó.
• Thiết kế nhỏ gọn, tích hợp: Con lăn cam thường tích hợp sẵn cơ cấu lắp đặt (trục liền có ren hoặc lỗ lắp trục), giúp đơn giản hóa thiết kế tổng thể, giảm số lượng chi tiết và tiết kiệm không gian so với việc sử dụng vòng bi tiêu chuẩn kết hợp với bánh xe hoặc cơ cấu riêng biệt.
• Giảm ma sát hiệu quả: Thay vì để cơ cấu chấp hành trượt trực tiếp trên bề mặt cam (gây ma sát lớn và mài mòn nhanh), con lăn cam chuyển ma sát trượt thành ma sát lăn, giúp giảm tổn thất năng lượng, vận hành êm ái hơn và tăng tuổi thọ cho cả cam và con lăn.
• Độ cứng vững cao: Vòng ngoài dày giúp chống lại sự biến dạng dưới tác động của tải trọng, đảm bảo chuyển động chính xác và ổn định.
• Lắp đặt trực tiếp dễ dàng: Có thể lắp trực tiếp lên các tay đòn, cần đẩy hoặc các bộ phận máy khác thông qua trục liền hoặc lỗ lắp trục mà không yêu cầu gối đỡ phức tạp như vòng bi thông thường.
• Đa dạng lựa chọn: Thị trường cung cấp rất nhiều kiểu dáng, kích thước, loại phần tử lăn (kim, trụ), biên dạng vòng ngoài (cầu, trụ), vật liệu (thép, inox) và các tính năng bổ sung (phớt làm kín, trục lệch tâm,...) để phù hợp với hầu hết mọi yêu cầu ứng dụng.

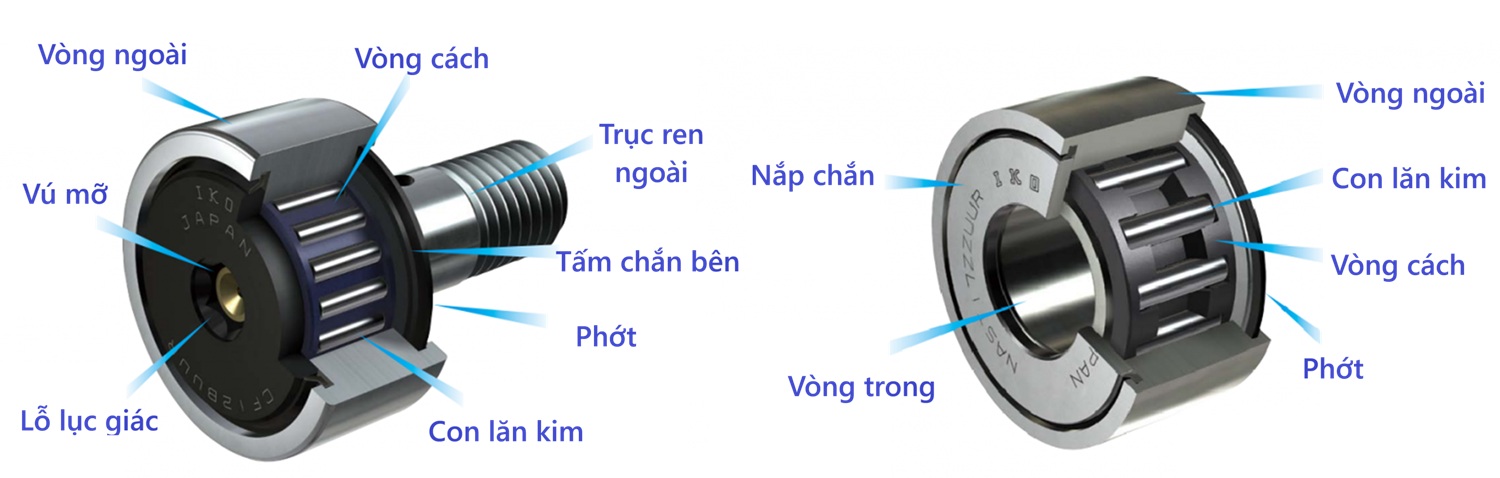

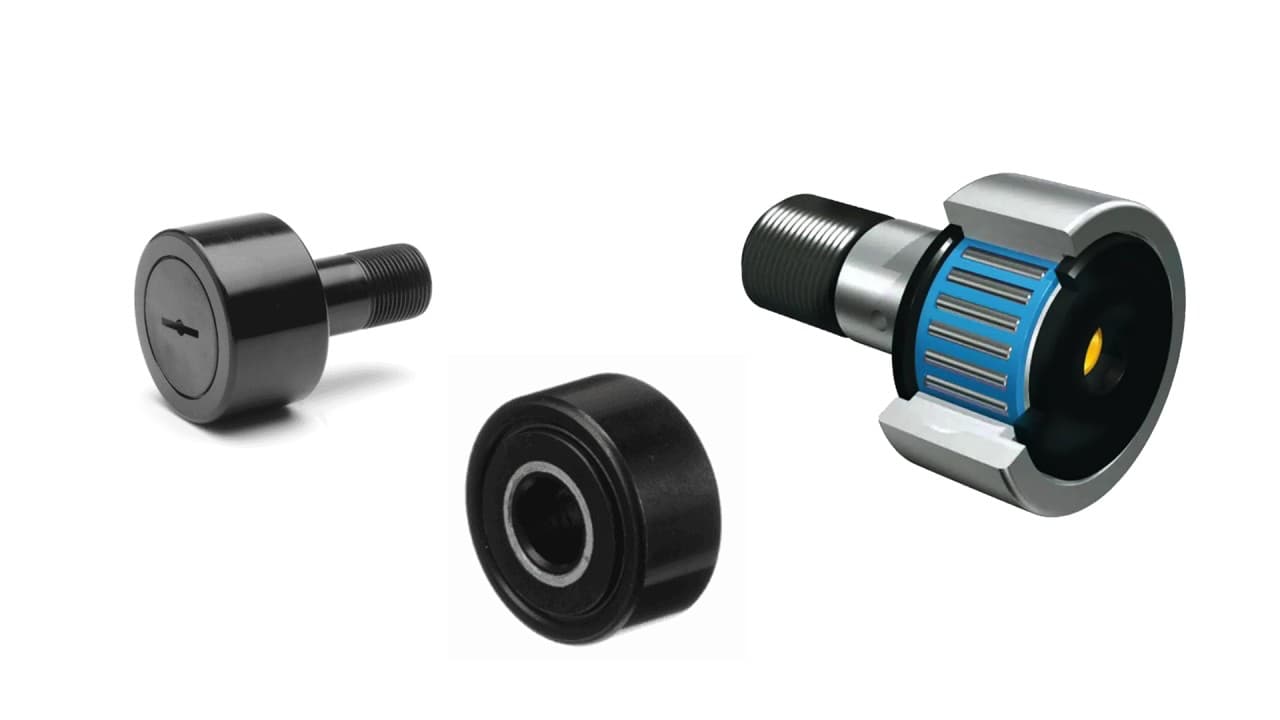

Cấu tạo chi tiết của con lăn cam

Mặc dù có nhiều biến thể, cấu tạo cơ bản của một vòng bi cam bao gồm các thành phần sau:

Vòng ngoài (Outer ring)

Đây là bộ phận tiếp xúc trực tiếp với bề mặt cam hoặc đường dẫn. Nó được làm rất dày và cứng (thường bằng thép chịu lực tôi cứng) để chịu tải trọng cao và chống mài mòn, biến dạng. Bề mặt làm việc bên ngoài có thể là hình trụ (cylindrical) hoặc phổ biến hơn là hình cầu (crowned) để bù trừ độ lệch góc nhỏ và giảm ứng suất tập trung ở mép.

Phần tử lăn (Rolling elements)

Nằm giữa vòng ngoài và cơ cấu bên trong (trục liền/vòng trong), có nhiệm vụ giảm ma sát lăn:

• Con lăn kim (Needle rollers): Phổ biến nhất do khả năng chịu tải hướng tâm cao trong một tiết diện nhỏ gọn.
• Con lăn trụ (Cylindrical rollers): Thường dùng cho các loại con lăn cam cỡ lớn hoặc yêu cầu chịu tải rất nặng, chịu sốc tốt hơn kim.
• Bi cầu (Ball bearings): Ít phổ biến hơn, thường dùng cho các ứng dụng yêu cầu tốc độ cao hơn nhưng chịu tải nhẹ hơn.

Vòng cách (Cage)

Bộ phận giữ và phân tách các phần tử lăn, đảm bảo chúng không va chạm vào nhau và được dẫn hướng đúng cách. Thường làm bằng thép dập hoặc nhựa kỹ thuật. Một số loại chịu tải siêu nặng có thể không dùng vòng cách (full complement).

Trục liền (Stud) hoặc Vòng trong (Inner ring)

Đây là bộ phận lõi bên trong và là điểm khác biệt chính giữa hai loại con lăn cam cơ bản:

• Loại trục liền (Stud type): Có một trục (stud) đặc, cứng vững được chế tạo liền khối với phần đóng vai trò như vòng trong của ổ lăn kim/đũa. Đầu trục này có thể có ren hoặc dạng trơn để lắp đặt con lăn cam lên cơ cấu máy.
• Loại lắp trục (Yoke type): Có một vòng trong (inner ring) riêng biệt với lỗ khoan xuyên suốt ở giữa. Loại này cần một trục hoặc chốt (pin) riêng để lắp vào lỗ này và cố định con lăn cam.

Phớt làm kín (Seals) (tùy chọn)

Nhiều loại con lăn cam được trang bị phớt làm kín bằng cao su (ví dụ: NBR, FKM) hoặc nắp che bằng kim loại ở hai bên để giữ lại mỡ bôi trơn bên trong và ngăn chặn hiệu quả sự xâm nhập của bụi bẩn, nước và các tạp chất từ môi trường làm việc.

Phân loại con lăn cam chính

Dựa trên cấu tạo lõi và phương thức lắp đặt, con lăn cam được chia thành hai loại chính:

Con lăn cam loại trục liền (Stud Type Cam Follower)

• Cấu tạo: Loại này có trục (stud) được tích hợp sẵn trong con lăn. Phần đầu trục thường có ren ngoài (dạng Metric hoặc Inch) để siết chặt bằng êcu. Đầu còn lại (gần con lăn) thường được thiết kế có rãnh để vặn tô vít hoặc lỗ lục giác chìm, giúp cố định trục khi vặn siết êcu, tránh làm quay toàn bộ con lăn.
• Ưu điểm: Dễ dàng và nhanh chóng trong lắp đặt vì không cần chế tạo thêm trục đỡ. Thiết kế thường nhỏ gọn hơn so với loại lắp trục có cùng kích thước đường kính ngoài.
• Nhược điểm: Khả năng chịu lực uốn bị giới hạn do phần trục tích hợp sẵn, đặc biệt khi sử dụng trong các ứng dụng có trục dài hoặc tải lệch tâm.
• Ký hiệu phổ biến: CF... (IKO, NSK), KR... (INA/SKF), MCFR... (McGill).

Con lăn cam loại lắp trục (Yoke Type Cam Follower / Track Roller)

• Cấu tạo: Không có trục tích hợp mà thay vào đó là một vòng trong có lỗ khoan xuyên tâm. Để lắp đặt, cần dùng một trục hoặc chốt riêng xuyên qua lỗ này, thường được đỡ ở cả hai đầu nhằm đảm bảo độ cứng và ổn định.
• Ưu điểm: Khả năng chịu tải hướng tâm và mô men uốn tốt hơn so với loại trục liền, nhờ vào trục/chốt cứng được đỡ hai đầu. Phù hợp với các ứng dụng tải nặng hoặc có yêu cầu cao về độ cứng vững.
• Nhược điểm: Đòi hỏi phải thiết kế và chế tạo riêng trục/chốt cùng hệ thống đỡ, dẫn đến tăng chi phí, độ phức tạp và yêu cầu không gian lắp đặt.
• Ký hiệu phổ biến: NUKR... (INA/SKF - dẫn hướng dọc trục), CRY... (IKO - hệ inch), NATR..., NATV... (INA/SKF - có vòng cách), NUTR... (INA/SKF - dùng con lăn trụ, chịu tải nặng).

Các đặc điểm và biến thể quan trọng khác

Ngoài phân loại cơ bản, khi chọn con lăn cam cần lưu ý các yếu tố sau:

Loại phần tử lăn

• Kim (Needle Roller): Loại phổ biến nhất, cân bằng tốt giữa khả năng chịu tải và kích thước nhỏ gọn.
• Trụ (Cylindrical Roller): Thường xuất hiện trong các con lăn loại lắp trục chịu tải cực nặng (như NUTR), có khả năng chống va đập cao hơn loại kim.

Biên dạng vòng ngoài (Outer Ring Profile)

• Mặt cầu (Crowned): Biên dạng tiêu chuẩn, phổ biến nhất. Bề mặt cong nhẹ giúp giảm ứng suất ở mép tiếp xúc khi có sai lệch góc nhẹ giữa con lăn và bề mặt chạy, giúp tăng tuổi thọ. Phù hợp với hầu hết ứng dụng.
• Mặt trụ (Cylindrical): Bề mặt hoàn toàn phẳng, tạo diện tích tiếp xúc lớn nhất với bề mặt chạy phẳng. Tuy nhiên, yêu cầu cao về độ thẳng và song song của đường chạy, dễ bị ảnh hưởng bởi sai lệch góc. Thường có hậu tố 'R' trong mã hiệu.

Tính năng làm kín (Sealing)

• Loại hở (Open): Không có phớt hoặc nắp che. Chỉ phù hợp với môi trường cực kỳ sạch hoặc có hệ thống bôi trơn và bảo vệ riêng.
• Loại có phớt/nắp che (Sealed/Shielded): Phổ biến nhất. Có phớt cao su (NBR, FKM - ký hiệu UU, PP, 2RS, LLU, EE...) hoặc nắp kim loại (ZZ) ở hai bên giúp giữ mỡ bên trong và ngăn bụi/nước hiệu quả. Nên ưu tiên cho hầu hết ứng dụng công nghiệp.

Loại trục liền đặc biệt

• Trục lệch tâm (Eccentric Stud): Có vòng đệm hoặc phần trục được thiết kế lệch tâm với trục chính. Khi xoay phần này trước khi siết, có thể điều chỉnh vị trí vòng ngoài, loại bỏ khe hở hoặc điều chỉnh tiếp xúc với cam/đường chạy. Ký hiệu thường có chữ ‘V’ (ví dụ KRV...).
• Trục nặng (Heavy Stud): Trục có đường kính lớn hơn hoặc làm bằng vật liệu cứng hơn, tăng khả năng chịu uốn, phù hợp cho tải trọng lớn hoặc yêu cầu độ cứng cao.

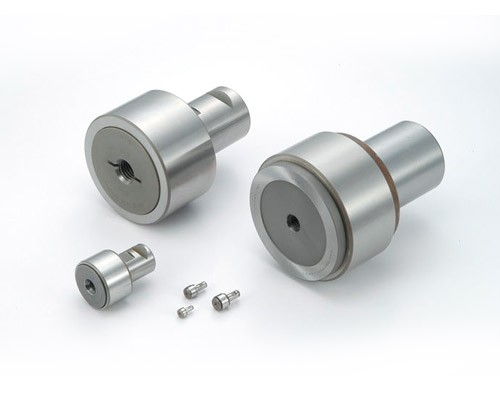

Cách đọc hiểu mã hiệu con lăn cam

Hệ thống mã hiệu con lăn cam khá phức tạp và có sự khác biệt đáng kể giữa các nhà sản xuất (IKO, INA/SKF, McGill, NSK...). Việc tra cứu catalogue chính thức là bắt buộc để hiểu chính xác. Tuy nhiên, có một số quy tắc chung:

Cấu trúc chung

Thường là: [Tiền tố loại/seri] + [Kích thước chính] + [Hậu tố đặc tính]

Tiền tố và kích thước chính

Loại trục liền:

• CF...: Phổ biến cho IKO, NSK. Số theo sau thường chỉ đường kính ngoài (D) của vòng ngoài (mm). Số tiếp theo (nếu có) thường chỉ kích thước ren (ví dụ: -1 cho ren M12x1.5 khi D=12).
• KR...: Phổ biến cho INA/SKF. Số theo sau thường chỉ đường kính ngoài (D) của vòng ngoài (mm).

Loại lắp trục:

• NUKR...: INA/SKF, con lăn kim, dẫn hướng dọc trục. Số chỉ đường kính ngoài (D) (mm).
• NATR..., NATV...: INA/SKF, con lăn kim, có vòng cách. Số thường chỉ đường kính lỗ trong (d) (mm).
• NUTR...: INA/SKF, dùng con lăn trụ, chịu tải nặng. Số thường chỉ đường kính lỗ trong (d) (mm).
• CRY...: IKO, hệ inch. Số thường chỉ đường kính ngoài (D) theo đơn vị 1/16 inch.

Hậu tố phổ biến (Suffix)

• A / B: Thường chỉ các cải tiến về thiết kế hoặc vật liệu (cần tra catalogue).
• V (trong KRV): Có vòng đệm lệch tâm (Eccentric).
• UU / PP / 2RS / LLU / EE: Có phớt làm kín cao su ở hai bên. Ký hiệu khác nhau tùy hãng.
• R: Mặt ngoài hình trụ (Cylindrical). Mặc định không có 'R' thường là mặt cầu (Crowned).
• X: Có lỗ lục giác chìm ở đầu trục (thường cho KR, CF) để giữ khi siết.
• Nhiều hậu tố khác chỉ vật liệu inox, loại mỡ đặc biệt, cấp chính xác... cần tra cứu.

Ví dụ giải thích:

• KR 30 PP: Con lăn cam loại trục liền (KR), đường kính ngoài D=30mm, có phớt làm kín 2 bên (PP).
• CF 12-1 V UUR: Con lăn cam loại trục liền (CF), D=12mm, có ren M12x1.5 (số -1), có vòng lệch tâm (V), có phớt 2 bên (UU), mặt ngoài hình trụ (R).
• NUKR 40 A: Con lăn cam loại lắp trục (NUKR), đường kính ngoài D=40mm, thiết kế cải tiến A.
• NUTR 30: Con lăn cam loại lắp trục (NUTR), dùng con lăn trụ, đường kính lỗ lắp trục d=30mm

Vật liệu chế tạo con lăn cam

Để đảm bảo độ bền và hiệu suất, con lăn cam thường được làm từ các vật liệu chất lượng cao:

• Vòng ngoài, Trục liền/Vòng trong, Con lăn: Chủ yếu là thép chịu lực crom hàm lượng carbon cao (100Cr6/SUJ2), được tôi thể tích hoặc tôi bề mặt để đạt độ cứng HRC 58-64, chống mài mòn và chịu mỏi tốt.
• Vòng cách: Thép dập hoặc Nhựa Polyamide (PA66-GF).
• Phớt: Cao su NBR (tiêu chuẩn) hoặc FKM (chịu nhiệt/hóa chất tốt hơn).
• Tùy chọn thép không gỉ (Stainless Steel): Một số seri có sẵn bằng vật liệu thép không gỉ (thường là martenistic AISI 440C hoặc tương đương) cho các ứng dụng trong môi trường ăn mòn (thực phẩm, y tế, hóa chất). Thường có hậu tố S hoặc SS.

Lưu ý khả năng chịu tải có thể thấp hơn loại thép thường.

Hướng dẫn lựa chọn con lăn cam

Việc lựa chọn đúng loại và kích thước con lăn cam là yếu tố quyết định đến hiệu suất, độ chính xác và tuổi thọ của hệ thống. Hãy xem xét các yếu tố sau:

Bước 1: Xác định loại cơ bản (trục liền hay lắp trục?)

Ưu tiên Loại Trục liền (Stud Type - CF, KR...) khi:

• Cần lắp đặt đơn giản, nhanh chóng.
• Không gian lắp đặt hạn chế, không đủ chỗ cho trục đỡ riêng.
• Tải trọng uốn lên trục không quá lớn.

Ưu tiên Loại Lắp trục (Yoke Type - NUKR, CRY, NATR...) khi:

• Yêu cầu chịu tải hướng tâm rất nặng hoặc tải trọng động, va đập lớn.
• Có khả năng chịu mô men uốn tốt (do được đỡ bởi trục/chốt cứng vững, có thể đỡ ở hai đầu).
• Đã có sẵn trục hoặc chốt đỡ trong thiết kế.

Bước 2: Xác định tải trọng và tốc độ

• Tải trọng: Tính toán hoặc ước lượng tải trọng hướng tâm lớn nhất (cả tĩnh và động) mà con lăn phải chịu. Chọn kích thước con lăn (thường dựa trên đường kính ngoài D cho loại trục liền, hoặc đường kính lỗ d cho loại lắp trục) sao cho khả năng chịu tải động cơ bản (C) và tải tĩnh cơ bản (C0) của con lăn (tra trong catalogue) lớn hơn yêu cầu ứng dụng, đảm bảo tuổi thọ mong muốn.
• Tốc độ: Xác định tốc độ quay tối đa (vòng/phút) hoặc tốc độ di chuyển tuyến tính (m/s) của con lăn. So sánh với giới hạn tốc độ cho phép của mã con lăn đã chọn (ghi trong catalogue), lưu ý tốc độ giới hạn có thể khác nhau tùy thuộc vào loại vòng cách và phương pháp bôi trơn.

Bước 3: Chọn biên dạng vòng ngoài

• Mặt cầu (Crowned – Tiêu chuẩn): Lựa chọn an toàn cho hầu hết các ứng dụng. Giúp bù trừ độ lệch góc nhỏ giữa con lăn và đường chạy, tránh tập trung ứng suất ở mép, tăng tuổi thọ.
• Mặt trụ (Cylindrical – Hậu tố R): Chỉ nên sử dụng khi đường chạy cam hoặc ray dẫn hướng hoàn toàn phẳng và đảm bảo độ song song tuyệt đối với trục quay của con lăn. Loại này cho diện tích tiếp xúc lớn nhất, chịu tải tốt hơn nhưng rất nhạy cảm với lệch góc.

Bước 4: Xem xét yêu cầu làm kín

• Môi trường sạch, khô ráo: Có thể cân nhắc loại hở để giảm ma sát tối đa (nhưng vẫn cần bôi trơn).
• Môi trường có bụi bẩn, ẩm ướt, tia nước: Bắt buộc phải sử dụng loại có phớt làm kín hai bên (UU, PP, 2RS...) để bảo vệ các bộ phận bên trong và giữ mỡ bôi trơn. Đây là lựa chọn phổ biến và an toàn hơn cho hầu hết ứng dụng công nghiệp.

Bước 5: Cân nhắc điều chỉnh (Chỉ cho loại trục liền)

Nếu ứng dụng yêu cầu khả năng tinh chỉnh vị trí tiếp xúc của con lăn so với đường chạy (ví dụ để loại bỏ hoàn toàn khe hở hoặc bù trừ sai số chế tạo), hãy chọn loại có trục lệch tâm (Eccentric Stud – hậu tố V, ví dụ KRV...).

Bước 6: Xác định kích thước lắp đặt chính xác

• Đối với loại trục liền: Đường kính ngoài (D), đường kính trục liền, chiều dài trục, kích thước ren (ví dụ M12x1.5), kích thước đầu giữ (lục giác/rãnh vít).
• Đối với loại lắp trục: Đường kính ngoài (D), đường kính lỗ trong (d), chiều rộng vòng ngoài (B). Đảm bảo kích thước trục/chốt lắp phù hợp với d.

Bước 7: Lựa chọn mã hàng và tra cứu Catalogue

• Dựa trên tất cả các yếu tố trên, xác định mã hàng tiềm năng.
• Luôn luôn tra cứu catalogue kỹ thuật chi tiết của nhà sản xuất (IKO, INA, McGill, NSK, SKF...) cho mã hàng đó để kiểm tra lại tất cả các thông số: kích thước chính xác, khả năng chịu tải (C, C0), giới hạn tốc độ, vật liệu vòng cách, loại phớt, biên dạng vòng ngoài, lực siết khuyến nghị (cho loại trục liền)...
• Liên hệ nhà cung cấp uy tín như Mecsu để được tư vấn kỹ thuật và đảm bảo chọn đúng sản phẩm chính hãng.

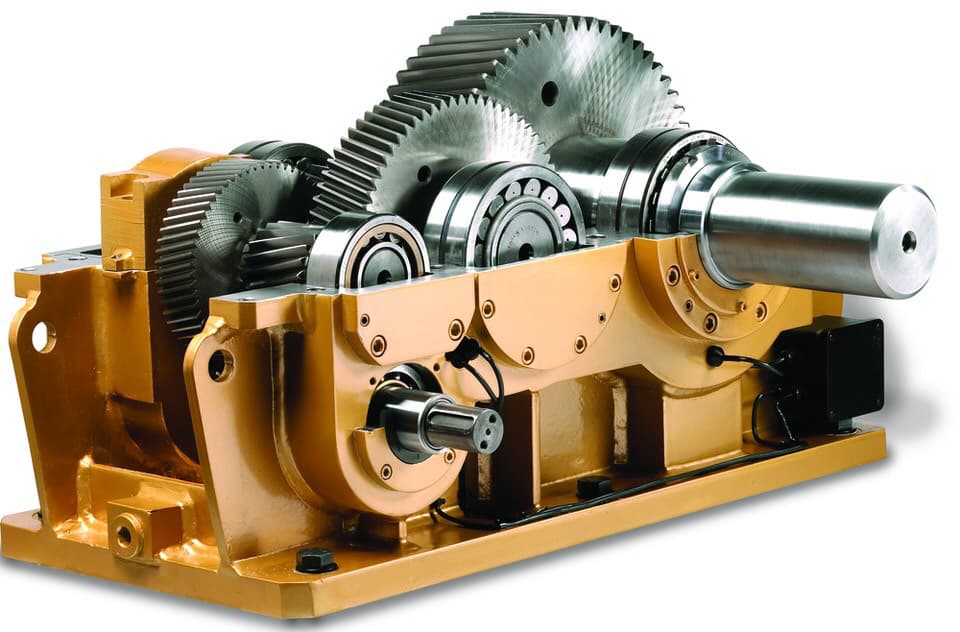

Ứng dụng thực tế con lăn cam

Con lăn cam (bạc đạn cam) là thành phần không thể thiếu trong rất nhiều hệ thống và máy móc hiện đại:

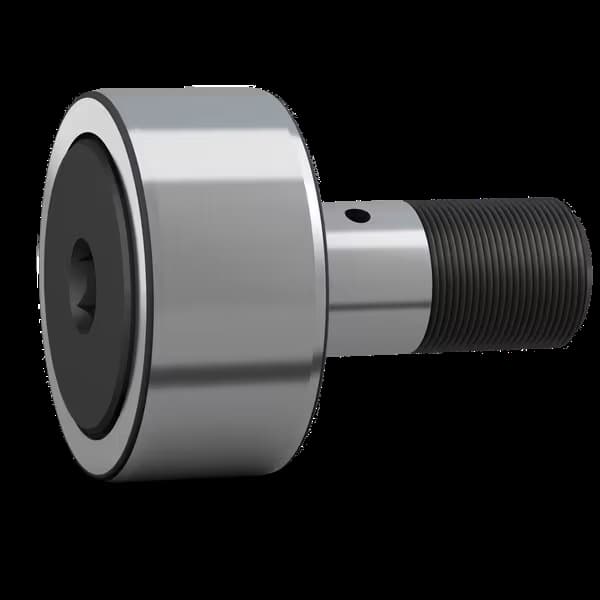

• Hệ thống truyền động bằng cam: Sử dụng trong cơ cấu cam-cần đẩy của động cơ đốt trong (cơ cấu xupap), máy dệt, máy in công nghiệp, máy đóng gói tự động, máy gia công thực phẩm... để tạo ra các chuyển động tịnh tiến hoặc lắc phức tạp theo một chu trình định sẵn.

• Hệ thống dẫn hướng tuyến tính (Linear Guide Systems): Hoạt động như các con lăn chạy trên các ray dẫn hướng thẳng hoặc cong trong các hệ thống băng tải, bàn trượt máy CNC, cơ cấu định vị, cửa tự động,...

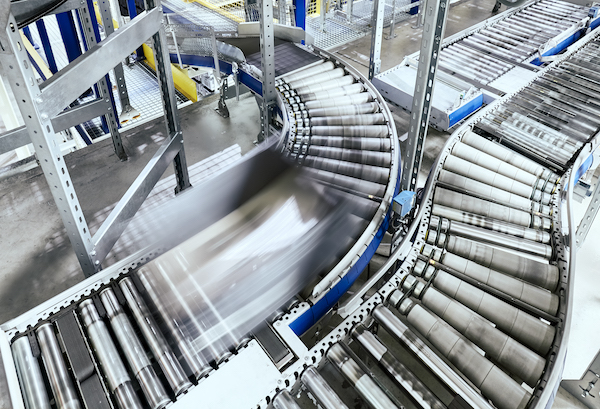

• Băng tải (Conveyor Systems): Dùng làm con lăn đỡ cho băng tải, con lăn dẫn hướng cạnh, con lăn trong các hệ thống phân loại sản phẩm tự động.

• Máy móc CNC và Máy công cụ: Dùng trong các cơ cấu thay dao tự động (ATC - Automatic Tool Changer), bàn trượt, cơ cấu kẹp phôi.

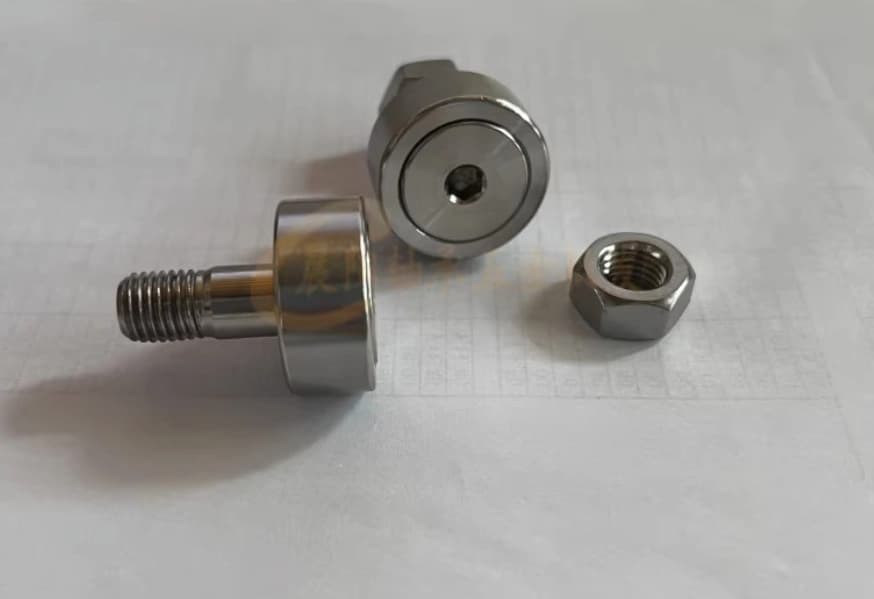

Lưu ý khi lắp đặt và bôi trơn con lăn cam

Để con lăn cam hoạt động tối ưu và bền bỉ, cần tuân thủ các nguyên tắc lắp đặt và bôi trơn sau:

Lắp đặt

Vệ sinh: Bề mặt lắp đặt trên máy, ren (nếu có), đường chạy cam/track và bản thân con lăn cam phải được làm sạch hoàn toàn khỏi bụi bẩn, dầu mỡ cũ, ba via.

Loại trục liền (Stud Type):

• Siết đúng lực (Torque): Sử dụng cần siết lực (torque wrench) để siết êcu giữ con lăn với lực siết chính xác theo khuyến cáo của nhà sản xuất (tra catalogue). Siết quá lỏng sẽ gây rung động, mòn ren; siết quá chặt có thể làm biến dạng trục hoặc ổ lăn bên trong.
• Giữ cố định trục: Khi siết êcu, phải dùng dụng cụ phù hợp (vít dẹp hoặc khóa lục giác) giữ cố định đầu trục liền để ngăn nó xoay theo, đảm bảo lực siết được truyền đúng.
• Đảm bảo mặt tựa: Mặt bích hoặc vai chặn trên trục liền phải áp sát hoàn toàn và vuông góc với bề mặt lắp đặt trên máy.
• Loại lệch tâm (Eccentric): Phải xoay vòng đệm/cổ lệch tâm đến vị trí mong muốn trước khi siết chặt êcu cuối cùng.

Loại lắp trục (Yoke Type):

• Trục/Chốt lắp: Phải có đường kính và dung sai phù hợp với lỗ vòng trong của con lăn (tham khảo catalogue). Độ cứng của trục/chốt cũng cần đủ để chịu tải.
• Bôi trơn lỗ: Nên bôi một lớp mỡ mỏng vào lỗ vòng trong trước khi lắp trục/chốt qua.
• Cố định trục/chốt: Trục/chốt phải được cố định chắc chắn ở hai đầu (nếu có thể) để tăng độ cứng vững và khả năng chịu tải uốn.

Căn chỉnh: Đảm bảo trục quay của con lăn cam song song với bề mặt cam/đường chạy (đối với loại vòng ngoài hình trụ) hoặc tiếp xúc đúng tâm (đối với loại vòng ngoài hình cầu) để tránh mài mòn không đều và tập trung ứng suất.

Bôi trơn

Loại có phớt làm kín (Sealed Type - UU, PP, 2RS...):

Hầu hết các loại này đã được nhà sản xuất bôi mỡ sẵn với lượng và loại mỡ phù hợp (thường là mỡ gốc Lithium chất lượng cao) cho tuổi thọ hoạt động trong điều kiện bình thường. Chúng thường được coi là "bôi trơn trọn đời" và không cần tái bôi trơn. Việc cố gắng tra thêm mỡ có thể làm hỏng phớt.

Loại hở (Open Type) hoặc có lỗ tra mỡ:

Loại này cần được bôi trơn ban đầu khi lắp đặt và tái bôi trơn định kỳ.

Chất bôi trơn:

Nên sử dụng mỡ gốc Lithium chất lượng tốt, có độ đặc NLGI 2 hoặc 3, và có thể có phụ gia chịu cực áp (EP) nếu chịu tải nặng.

Lượng bôi trơn ban đầu:

Điền đầy khoảng 30–50% không gian trống bên trong.

Chu kỳ tái bôi trơn:

Phụ thuộc vào tốc độ, nhiệt độ, tải trọng, môi trường làm việc và loại mỡ sử dụng. Cần xây dựng lịch bảo dưỡng phù hợp hoặc tuân theo khuyến cáo của nhà sản xuất thiết bị. Khi tái bôi trơn qua lỗ tra mỡ, bơm từ từ cho đến khi thấy mỡ cũ bị đẩy ra một chút ở phớt hoặc khe hở.

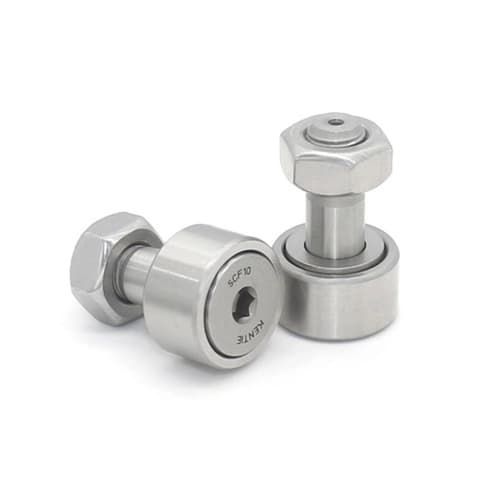

Các vấn đề thường gặp cùng cách khắc phục

Nắm bắt các sự cố tiềm ẩn giúp chẩn đoán và xử lý kịp thời:

Mòn nhanh vòng ngoài:

Nguyên nhân: đường chạy cam/track bị mòn, rỗ, hoặc có độ cứng thấp hơn yêu cầu; con lăn bị lệch tâm so với đường chạy; tải trọng quá lớn; thiếu bôi trơn (với loại cần bôi trơn).

Khắc phục: kiểm tra và sửa chữa/thay thế đường chạy cam/track; căn chỉnh lại vị trí lắp đặt con lăn; kiểm tra lại tính toán tải trọng; đảm bảo bôi trơn đầy đủ (nếu cần).

Hỏng phần tử lăn (kim/đũa) hoặc vòng cách:

Nguyên nhân: quá tải đột ngột hoặc liên tục; tốc độ vận hành vượt quá giới hạn; va đập mạnh; nhiễm bẩn nặng vào bên trong; thiếu bôi trơn trầm trọng.

Khắc phục: kiểm tra lại điều kiện vận hành (tải, tốc độ); cải thiện che chắn chống bẩn; đảm bảo bôi trơn; thay thế con lăn cam mới.

Con lăn bị kẹt cứng, khó quay:

Nguyên nhân: thiếu bôi trơn (khô mỡ); nhiễm bẩn nặng bên trong; biến dạng vòng ngoài/trục liền do lắp đặt sai hoặc va đập.

Khắc phục: thử vệ sinh và bôi trơn lại (nếu có thể). Nếu vẫn kẹt hoặc nghi ngờ biến dạng, cần thay thế con lăn cam mới và kiểm tra lại quy trình lắp đặt.

Gãy trục liền (Stud Type):

Nguyên nhân: siết êcu quá lực quy định; tải trọng uốn tác động lên trục quá lớn (do lệch tâm hoặc tải nặng); va đập mạnh.

Khắc phục: luôn siết đúng lực khuyến cáo; kiểm tra lại tính toán tải trọng và xem xét sử dụng loại có trục nặng hơn (heavy stud) hoặc chuyển sang dùng loại lắp trục (yoke type) nếu tải uốn quá lớn.

FAQ - Câu hỏi thường gặp về con lăn cam

1. Con lăn cam (Cam Follower) dùng để làm gì?

Trả lời:

• Con lăn cam (Cam Follower) là một loại vòng bi đặc biệt, thường được dùng để truyền chuyển động tuyến tính hoặc xoay từ cam (cam) hoặc cơ cấu dẫn động trong máy móc.
• Ứng dụng:
  • Dây chuyền sản xuất (máy đóng gói, máy in).
  • Máy công cụ (máy CNC, máy tiện).
  • Robot tự động, hệ thống vận chuyển tự động.
  • Máy thực phẩm, dệt may, hoặc các cơ cấu cần chuyển động chính xác.
• Chức năng chính: Giảm ma sát, chịu tải trọng cao (hướng tâm và dọc trục), và đảm bảo chuyển động mượt mà, chính xác.

2. Con lăn cam giá bao nhiêu?

Trả lời: Giá con lăn cam phụ thuộc vào loại, kích thước, và thương hiệu:

• Con lăn cam loại stud (Stud Type):
  • Hãng IKO, NTN (Nhật Bản): 150.000 - 500.000 VNĐ/cái.
  • Hãng SKF (Thụy Điển): 200.000 - 600.000 VNĐ/cái.
  • Hàng Trung Quốc: 50.000 - 150.000 VNĐ/cái.
• Con lăn cam loại yoke (Yoke Type):
  • Hãng IKO, NTN: 200.000 - 700.000 VNĐ/cái.
  • Hàng Trung Quốc: 80.000 - 200.000 VNĐ/cái.
• Giá có thể thay đổi tùy kích thước (đường kính ngoài từ 10 mm đến 90 mm) và ứng dụng cụ thể. Nên hỏi giá tại nhà cung cấp để có thông tin chính xác.

3. Con lăn cam loại nào tốt?

Trả lời:

• Loại con lăn cam:
  • Stud Type (Loại có đinh): Có đinh (stud) để gắn trực tiếp, phù hợp cho không gian nhỏ, ví dụ trong máy in, máy đóng gói.
  • Yoke Type (Loại có trục xuyên): Dùng trục xuyên qua, chịu tải cao hơn, thường dùng trong máy công cụ lớn (máy CNC).
  • Full Complement (Đầy đủ con lăn): Không có lồng, chịu tải rất nặng, nhưng tốc độ thấp.
  • Caged Type (Có lồng dẫn hướng): Có lồng, tốc độ quay cao hơn, phù hợp với máy chạy nhanh.
• Thương hiệu uy tín:
  • IKO, NTN, THK (Nhật Bản): Chất lượng cao, độ bền tốt, phổ biến trong công nghiệp.
  • SKF (Thụy Điển): Độ chính xác cao, dùng cho máy móc yêu cầu khắt khe.
  • McGill (Mỹ): Chuyên dụng cho tải nặng, máy công nghiệp lớn.
  • Hàng Trung Quốc: Giá rẻ, nhưng độ bền và độ chính xác thấp hơn, phù hợp với ứng dụng đơn giản.
    Khuyến nghị: Chọn loại và thương hiệu phù hợp với ứng dụng, tải trọng, và tốc độ của máy móc.

4. Dấu hiệu con lăn cam bị hỏng?

Trả lời: Dấu hiệu con lăn cam hỏng thường gặp:

• Có tiếng kêu "lạch cạch", "rè rè" khi máy chạy, đặc biệt ở vị trí con lăn cam.
• Chuyển động của cơ cấu cam không mượt, bị giật hoặc lệch.
• Con lăn cam bị mòn, rơ lỏng, hoặc bề mặt ngoài (outer ring) có vết xước, rỉ sét.
• Máy móc rung mạnh, không đạt độ chính xác (đặc biệt trong máy CNC).
• Mỡ bôi trơn bên trong khô cạn hoặc rò rỉ ra ngoài.
  Nếu gặp các dấu hiệu này, bạn nên kiểm tra và thay con lăn cam ngay để tránh ảnh hưởng đến hiệu suất máy móc.

5. Con lăn cam bao lâu thì cần thay?

Trả lời: Tuổi thọ con lăn cam phụ thuộc vào chất lượng, điều kiện vận hành, và bảo dưỡng:

• Trung bình, con lăn cam chính hãng (IKO, SKF) có thể dùng được 1-2 năm hoặc 10.000 - 20.000 giờ vận hành trong điều kiện bình thường.
• Nếu máy chạy tải nặng, tốc độ cao, hoặc trong môi trường bụi bẩn, nhiệt độ cao, con lăn cam có thể hỏng sớm hơn (6 tháng - 1 năm).
• Khuyến nghị: Kiểm tra định kỳ mỗi 3-6 tháng, thay ngay khi có dấu hiệu mòn, kêu, hoặc rơ.

6. Mua con lăn cam ở đâu uy tín tại Việt Nam?

Trả lời: Bạn có thể mua con lăn cam tại:

• Công ty thiết bị công nghiệp: Như BNS Việt Nam, PLB Việt Nam, Công ty TNHH Kỹ thuật Tự động Việt Nam.
• Cửa hàng phụ tùng công nghiệp: Các cửa hàng lớn tại TP.HCM (đường Lý Thường Kiệt, Lê Văn Chí) hoặc Hà Nội (phố Hàng Bông, Đê La Thành).
• Mua online: Trên Shopee, Lazada, hoặc website của các nhà phân phối chính hãng (như IKO Việt Nam, SKF Việt Nam).
  Lưu ý: Kiểm tra tem, nhãn mác, bao bì, và yêu cầu hóa đơn để đảm bảo hàng chính hãng.

7. Kích thước con lăn cam là bao nhiêu?

Trả lời: Kích thước con lăn cam phụ thuộc vào loại máy móc và ứng dụng:

• Đường kính ngoài (Outer Diameter): Từ 10 mm đến 90 mm (ví dụ: IKO CF10 có đường kính ngoài 22 mm).
• Đường kính đinh (Stud Diameter): Từ 3 mm đến 30 mm (cho loại stud type).
• Chiều dài con lăn: Từ 10 mm đến 50 mm, tùy thiết kế.
• Cách xác định: Kiểm tra mã số trên con lăn cam cũ (ví dụ: CF10, KR16) hoặc đo kích thước thực tế (đường kính ngoài, đường kính đinh). Nếu không chắc chắn, hãy cung cấp thông tin máy móc (loại máy, tải trọng) cho nhà cung cấp để được tư vấn.

8. Cách thay con lăn cam cho máy móc?

Trả lời: Bạn có thể thay con lăn cam nếu có dụng cụ và kỹ thuật:

• Dụng cụ cần thiết: Cờ lê, mỏ lết, mỡ bôi trơn, khăn sạch, và dụng cụ tháo lắp (nếu cần).
• Các bước cơ bản:
  • Dừng máy, tháo bộ phận chứa con lăn cam (thường là cơ cấu cam hoặc thanh dẫn).
  • Tháo con lăn cam cũ (với loại stud type, vặn đinh ra; với yoke type, tháo trục xuyên).
  • Làm sạch vị trí lắp, bôi mỡ bôi trơn lên con lăn cam mới.
  • Lắp con lăn cam mới vào, siết chặt đinh/trục (không siết quá mạnh để tránh làm hỏng).
  • Kiểm tra xem con lăn quay mượt không, căn chỉnh lại nếu cần.
• Lưu ý: Nếu không có kinh nghiệm, nên nhờ kỹ thuật viên chuyên nghiệp để tránh làm lệch cơ cấu cam.

9. Tại sao con lăn cam nhanh hỏng?

Trả lời: Nguyên nhân con lăn cam nhanh hỏng:

• Lắp đặt sai: Không căn chỉnh đúng với cam, gây áp lực không đều.
• Hàng giả, hàng kém chất lượng: Vật liệu kém, nhanh mòn, không chịu được tải.
• Không bôi trơn đúng cách: Thiếu mỡ bôi trơn hoặc dùng mỡ không phù hợp.
• Môi trường khắc nghiệt: Bụi bẩn, nhiệt độ cao, hoặc độ ẩm làm rỉ sét con lăn.
• Tải trọng vượt quá giới hạn: Máy chạy quá tải hoặc tốc độ quá cao.
  Giải pháp: Chọn con lăn cam chính hãng, lắp đặt đúng, và bảo dưỡng định kỳ.

10. Con lăn cam chính hãng và hàng giả khác nhau thế nào?

Trả lời: Cách phân biệt con lăn cam chính hãng và hàng giả:

• Bao bì và tem nhãn: Hàng chính hãng (IKO, SKF) có bao bì rõ ràng, tem chống giả, chữ in sắc nét. Hàng giả thường in mờ, sai chính tả, hoặc không có tem.
• Chất liệu: Hàng chính hãng làm từ thép chịu lực cao, bề mặt mịn, không có vết xước. Hàng giả thường thô, có vết gỉ sét nhỏ.
• Mã số: Kiểm tra mã số trên con lăn (như CF10, KR16) xem có khớp với thông số hãng không. Hàng giả thường khắc mã không đều.
• Giá cả: Hàng giả thường rẻ bất thường (ví dụ: IKO CF10 chỉ 50.000 VNĐ, trong khi hàng thật 150.000 - 200.000 VNĐ).
• Hiệu suất: Hàng giả nhanh hỏng, kêu, hoặc rung sau thời gian ngắn sử dụng.
  Khuyến nghị: Mua tại nhà cung cấp uy tín, kiểm tra kỹ trước khi lắp.

11. Có nên dùng con lăn cam có vòng đệm (sealed type) không?

Trả lời:

• Ưu điểm: Con lăn cam có vòng đệm (sealed type) chống bụi, chống nước tốt, giữ mỡ bôi trơn lâu, phù hợp với môi trường bụi bẩn, ẩm ướt (như máy thực phẩm, máy dệt).
• Nhược điểm: Tăng ma sát, làm giảm tốc độ quay tối đa một chút (thường không đáng kể trong ứng dụng thông thường).
• Khuyến nghị: Nếu máy móc hoạt động trong môi trường bụi bẩn, độ ẩm cao, nên chọn loại sealed type. Nếu môi trường sạch, tốc độ cao, loại không có vòng đệm (unsealed) cũng đủ dùng.

12. Cách bảo dưỡng con lăn cam?

Trả lời: Để con lăn cam bền lâu:

• Kiểm tra định kỳ (3-6 tháng/lần), làm sạch bụi bẩn bằng khăn khô hoặc khí nén.
• Bôi trơn định kỳ:
  • Với loại có lỗ bôi trơn: Dùng mỡ chịu nhiệt (như SKF LGMT 3) hoặc dầu bôi trơn chuyên dụng.
  • Với loại sealed: Không cần bôi trơn thêm, nhưng kiểm tra xem vòng đệm có hở không.
• Tránh để con lăn cam tiếp xúc với nước, hóa chất, hoặc nhiệt độ quá cao.
• Nếu máy chạy trong môi trường bụi bẩn, lắp thêm lớp bảo vệ (che chắn) cho con lăn cam.
• Thay con lăn cam ngay khi có dấu hiệu mòn, kêu, hoặc rơ.

13. Con lăn cam bị kêu phải làm sao?

Trả lời: Nếu con lăn cam bị kêu:

• Kiểm tra ngay: Tháo con lăn cam ra, kiểm tra xem có mòn, rơ, hoặc rỉ sét không.
• Bôi trơn tạm thời: Nếu con lăn có lỗ bôi trơn, bôi thêm mỡ chịu nhiệt (nhưng đây chỉ là giải pháp tạm thời).
• Thay con lăn cam: Nếu con lăn hỏng (kêu, rơ, hoặc mòn), cần thay mới ngay. Không nên tiếp tục sử dụng vì có thể làm hỏng cơ cấu cam.
• Chi phí thay: Thay con lăn cam thường 200.000 - 800.000 VNĐ (bao gồm con lăn và công), tùy loại và thương hiệu.

14. Thay con lăn cam có cần căn chỉnh không?

Trả lời: Có, sau khi thay con lăn cam, bạn nên căn chỉnh:

• Lý do: Nếu con lăn cam không thẳng hàng với cam hoặc thanh dẫn, chuyển động sẽ không chính xác, gây mòn nhanh hoặc làm hỏng cơ cấu.
• Cách căn chỉnh:
  • Lắp con lăn cam mới, đảm bảo đinh/trục siết đúng lực (không quá chặt).
  • Kiểm tra xem con lăn có tiếp xúc đều với bề mặt cam không.
  • Điều chỉnh vị trí con lăn hoặc cam (nếu cần) để đảm bảo chuyển động mượt mà.
• Lưu ý: Nếu không tự căn chỉnh được, nhờ kỹ thuật viên chuyên nghiệp kiểm tra.

15. Con lăn cam có thể tái sử dụng không?

Trả lời:

• Không khuyến khích: Con lăn cam cũ thường đã bị mòn, rơ, hoặc mất độ chính xác, nếu tái sử dụng có thể gây rung, kêu, và làm hỏng cơ cấu cam.
• Trường hợp tái sử dụng: Nếu con lăn còn tốt (không rơ, không kêu, không mòn), bạn có thể vệ sinh và bôi trơn lại:
  • Tháo con lăn, ngâm trong dầu diesel hoặc dung dịch vệ sinh để làm sạch mỡ cũ.
  • Lau khô, kiểm tra bề mặt con lăn và vòng ngoài xem có vết xước, rỉ sét không.
  • Bôi mỡ bôi trơn mới (như mỡ chịu nhiệt) và lắp lại.
• Khuyến nghị: Tốt nhất nên thay con lăn cam mới để đảm bảo độ chính xác và an toàn cho máy móc.

✅ Cần Con Lăn Cam Chính Xác, Bền Bỉ? Tìm Kiếm và Đặt Hàng Ngay Tại Mecsu!

Xem thêm:

• So Sánh Con Lăn Cam Loại Trục Liền và Loại Lắp Trục: Ưu Nhược Điểm và Ứng Dụng
• Hướng Dẫn Lựa Chọn Biên Dạng Vòng Ngoài Con Lăn Cam: Mặt Cầu hay Mặt Trụ?
• Tìm Hiểu Về Con Lăn Cam Có Trục Lệch Tâm (Eccentric Stud) và Cách Điều Chỉnh
• Các Loại Vòng Bi Kim và Ứng Dụng Trong Công Nghiệp
• Bôi Trơn Cho Vòng Bi và Con Lăn: Những Điều Cần Biết
