Vòng Bi Mắt Trâu Xuyên Tâm (Spherical Plain Bearing): Giải Pháp Chịu Tải Nặng, Bù Lệch Góc Hoàn Hảo

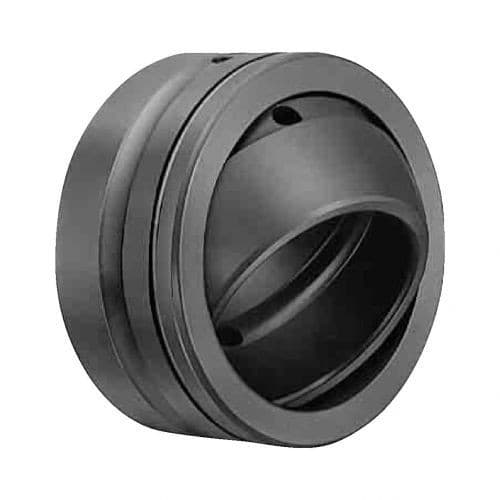

Giới thiệu về vòng bi mắt trâu xuyên tâm

Trong cơ khí chính xác, sự lệch tâm giữa trục và gối đỡ do dung sai, biến dạng kết cấu hay chuyển động không đồng trục là điều thường gặp. Để khắc phục, vòng bi mắt trâu xuyên tâm (Spherical Plain Bearing) – hay còn gọi là ổ trượt cầu – được sử dụng như một giải pháp hiệu quả. Không dùng bi hay đũa lăn, ổ này vận hành dựa trên chuyển động trượt giữa hai bề mặt cầu (vòng trong lồi và vòng ngoài lõm), cho phép dao động, nghiêng trục một góc lớn mà vẫn đảm bảo độ bền.

Vòng bi mắt trâu xuyên tâm chủ yếu chịu tải hướng tâm, đồng thời bù trừ độ lệch góc một cách linh hoạt, giúp hệ thống vận hành ổn định và tránh ứng suất dư. Với thiết kế đặc biệt, chúng khác biệt hoàn toàn so với vòng bi lăn thông thường và phù hợp cho các ứng dụng yêu cầu chuyển động tin cậy trong điều kiện lệch tâm hoặc tải trọng phức tạp.

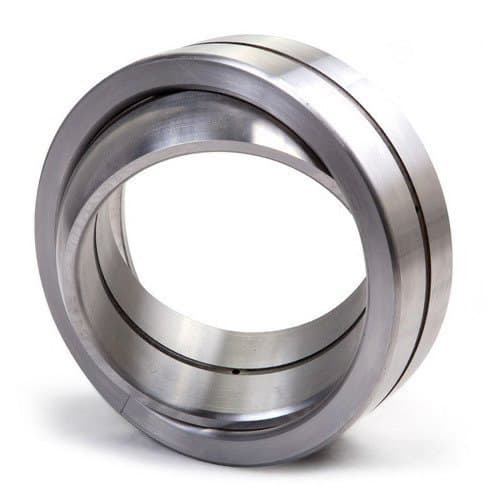

Ưu điểm của vòng bi mắt trâu xuyên tâm

Vòng bi mắt trâu xuyên tâm mang lại nhiều lợi ích kỹ thuật quan trọng, khiến chúng trở thành lựa chọn ưu tiên trong nhiều ứng dụng:

• Khả năng chịu tải trọng rất cao: đặc biệt hiệu quả với tải trọng tĩnh lớn, tải trọng động ở tần số thấp hoặc chuyển động dao động. Bề mặt tiếp xúc lớn hình cầu giúp phân bổ áp lực tốt.
• Khả năng bù trừ lệch góc tuyệt vời: đây là ưu điểm nổi bật nhất. Chúng có thể dễ dàng đáp ứng độ lệch góc đáng kể (tĩnh hoặc động) giữa trục và gối đỡ mà các loại vòng bi khác (đặc biệt là vòng bi đũa) không thể chịu được.
• Độ bền cao và tuổi thọ dài: khi được lựa chọn đúng loại vật liệu bề mặt trượt, lắp đặt chính xác và bảo dưỡng (bôi trơn) phù hợp (đối với loại yêu cầu), chúng có thể hoạt động bền bỉ trong thời gian dài.
• Thiết kế tương đối nhỏ gọn và đơn giản: so với các cơ cấu khớp nối phức tạp khác có cùng khả năng chịu tải và bù lệch góc.
• Đa dạng lựa chọn vật liệu bề mặt trượt: cung cấp nhiều tùy chọn từ loại thép/thép truyền thống yêu cầu bôi trơn đến các loại tự bôi trơn tiên tiến (PTFE), phù hợp với hầu hết các điều kiện vận hành.
•
• Lý tưởng cho chuyển động dao động và lắc: thiết kế trượt phù hợp với các chuyển động góc qua lại thay vì quay tròn liên tục tốc độ cao.

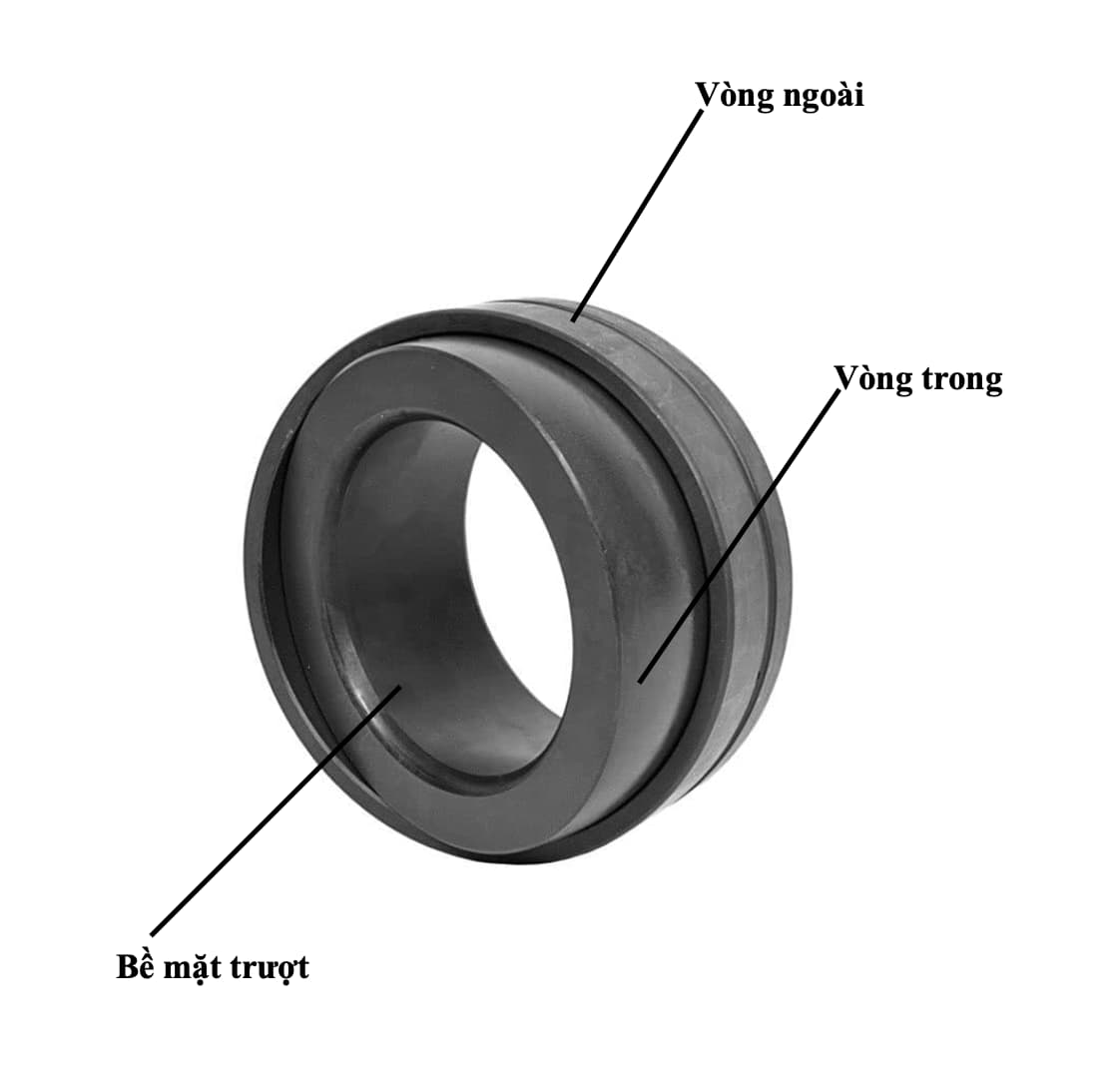

Cấu tạo chi tiết vòng bi mắt trâu xuyên tâm

Cấu trúc cơ bản của ổ trượt cầu gồm ba phần chính:

Vòng trong (inner ring)

• Thường được chế tạo từ thép chịu lực (bearing steel) chất lượng cao.
• Bề mặt bên ngoài có dạng hình cầu lồi hoàn hảo, được tôi cứng, mài siêu nhẵn và thường được xử lý bề mặt bổ sung (như mạ crom cứng hoặc phosphate hóa) để tăng độ cứng, giảm ma sát và chống ăn mòn.
• Lỗ bên trong được gia công chính xác để lắp vừa khít lên trục.

Vòng ngoài (outer ring)

• Cũng được làm từ thép chịu lực.
• Bề mặt bên trong có dạng hình cầu lõm, tương ứng chính xác với mặt cầu lồi của vòng trong.
• Vòng ngoài có thể là loại liền khối (non-split), loại có đường sẻ ngang (split outer ring) hoặc được làm thành hai nửa (two-piece outer ring) để thuận tiện cho việc lắp ráp vòng trong vào.
• Bề mặt ngoài thường có dạng hình trụ để lắp vào lỗ trên gối đỡ hoặc thân máy.

Bề mặt trượt (sliding contact surface)

• Yếu tố then chốt: Đây chính là khu vực tiếp xúc và xảy ra chuyển động trượt tương đối giữa mặt cầu lồi của vòng trong và mặt cầu lõm của vòng ngoài.
• Quyết định đặc tính: Vật liệu và công nghệ chế tạo bề mặt trượt này sẽ quyết định đến hệ số ma sát, khả năng chịu tải, tốc độ trượt cho phép, khả năng chống mài mòn, nhiệt độ làm việc và quan trọng nhất là yêu cầu về bôi trơn và bảo dưỡng của vòng bi.

Vật liệu và các loại bề mặt trượt phổ biến

Việc lựa chọn đúng cặp vật liệu bề mặt trượt là yếu tố quan trọng nhất khi chọn vòng bi mắt trâu xuyên tâm. Dựa theo khả năng bôi trơn và bảo dưỡng, bề mặt trượt được chia thành hai nhóm chính:

Loại yêu cầu bôi trơn (Requiring Maintenance)

Loại này cần được cung cấp chất bôi trơn (mỡ hoặc dầu) định kỳ để giảm ma sát, mài mòn và ngăn ngừa hư hỏng.

Thép/Thép (steel-on-steel)

• Cấu tạo: cả vòng trong và vòng ngoài làm từ thép chịu lực. Bề mặt trượt được xử lý phosphate và phủ lớp bôi trơn rắn ban đầu (thường là Molypden Disulfide - MoS₂).
• Ưu điểm: chịu tải trọng rất nặng, kể cả tải động và va đập. Khả năng chịu nhiệt tốt. Giá thành kinh tế.
• Nhược điểm: bắt buộc phải bôi trơn định kỳ. Ma sát cao hơn các loại tự bôi trơn.
• Ký hiệu thường gặp: không có hậu tố đặc biệt hoặc các hậu tố như… ES,...UK,...DO.

Thép/Đồng (steel-on-bronze)

• Cấu tạo: vòng trong bằng thép, vòng ngoài có lớp lót bằng hợp kim đồng.
• Ưu điểm: ma sát thấp hơn thép/thép, chống kẹt và chạy rà tốt, hoạt động ổn định khi bôi trơn bị gián đoạn tạm thời.
• Nhược điểm: vẫn yêu cầu bôi trơn định kỳ. Khả năng chịu tải thấp hơn thép/thép. Giá thành cao hơn.
• Ký hiệu thường gặp: hậu tố ...FO, ...FW.

Loại không cần bảo dưỡng (Maintenance-Free)

Loại này sử dụng vật liệu tự bôi trơn, không cần cung cấp thêm mỡ hoặc dầu trong suốt vòng đời sử dụng.

Thép/Composite PTFE (steel-on-PTFE composite)

• Cấu tạo: vòng ngoài lót lớp vật liệu composite chứa sợi PTFE (Teflon®) và các chất độn đặc biệt.
• Ưu điểm: hoàn toàn tự bôi trơn, hệ số ma sát rất thấp, vận hành êm ái, không cần bảo dưỡng.
• Nhược điểm: chịu tải thấp hơn loại thép/thép, nhạy cảm với nhiệt độ cao (≤150°C) và hóa chất mạnh. Tuyệt đối không bôi thêm mỡ/dầu.
• Ký hiệu thường gặp: hậu tố ...C, ...EC, TXE-....

Thép/Vải PTFE (steel-on-PTFE fabric)

• Cấu tạo: vòng ngoài lót bằng lớp vải dệt từ sợi PTFE và sợi gia cường (như sợi thủy tinh), kết dính bằng nhựa tổng hợp.
• Ưu điểm: tự bôi trơn, không cần bảo dưỡng. Khả năng chịu tải cao, gần bằng loại thép/thép. Ma sát thấp.
• Nhược điểm: giá thành cao hơn loại composite. Nhạy cảm với bụi bẩn nếu không có phớt che.
• Ký hiệu thường gặp: hậu tố ...TXE, ...FX, ...T/K.

Thép không gỉ (stainless steel-based)

• Cấu tạo: có thể là Inox/Inox (yêu cầu bôi trơn) hoặc phổ biến hơn là Inox/PTFE (tự bôi trơn).
• Ưu điểm: chống ăn mòn vượt trội, phù hợp với ngành thực phẩm, y tế, hóa chất, và môi trường biển.
• Nhược điểm: khả năng chịu tải thường thấp hơn so với vật liệu thép chịu lực tiêu chuẩn. Giá thành cao.

Phân loại chính vòng bi mắt trâu xuyên tâm

Ngoài phân loại theo vật liệu bề mặt trượt, chúng còn được chia theo chức năng chịu tải chính:

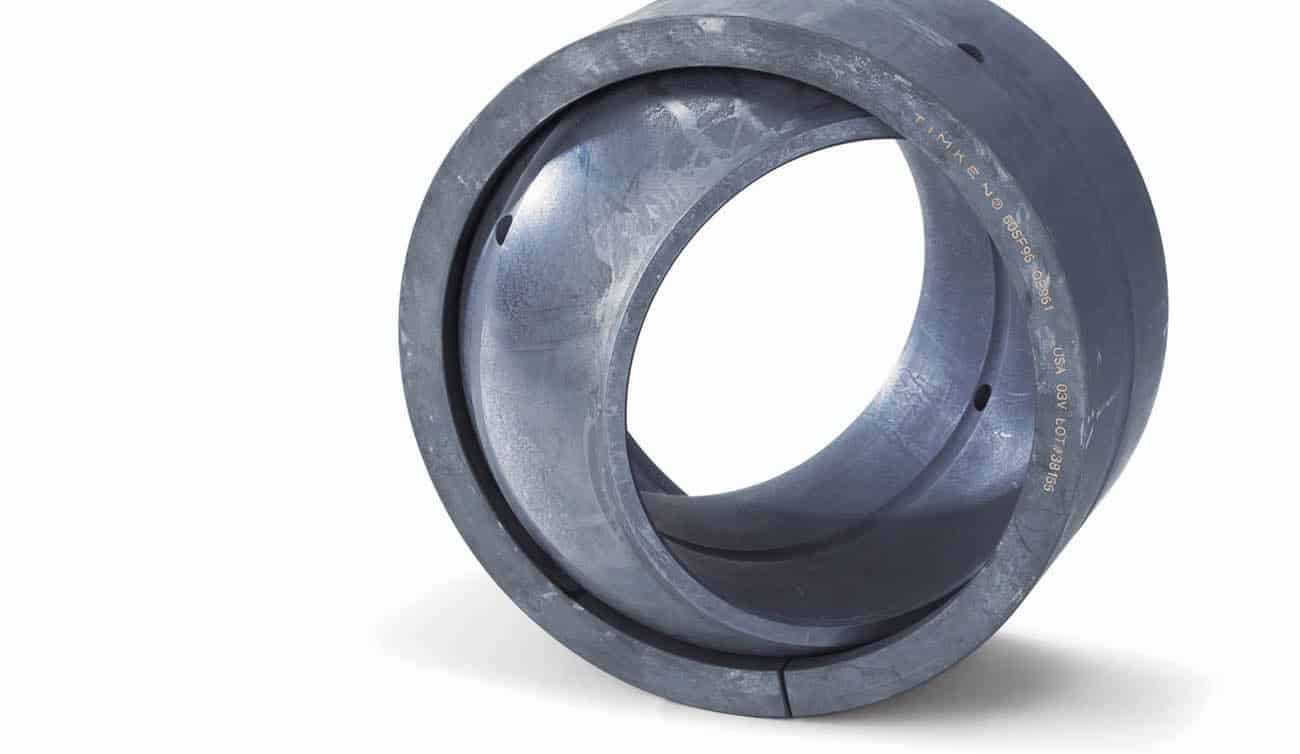

Loại hướng tâm (Radial Spherical Plain Bearings)

• Chức năng: Đây là loại phổ biến nhất, được thiết kế chủ yếu để chịu tải trọng hướng tâm và bù trừ độ lệch góc. Khả năng chịu tải dọc trục của chúng khá hạn chế.
• Ký hiệu: Thường bắt đầu bằng GE... (theo tiêu chuẩn ISO 12240-1), hoặc các ký hiệu khác như SB..., COM... tùy nhà sản xuất.

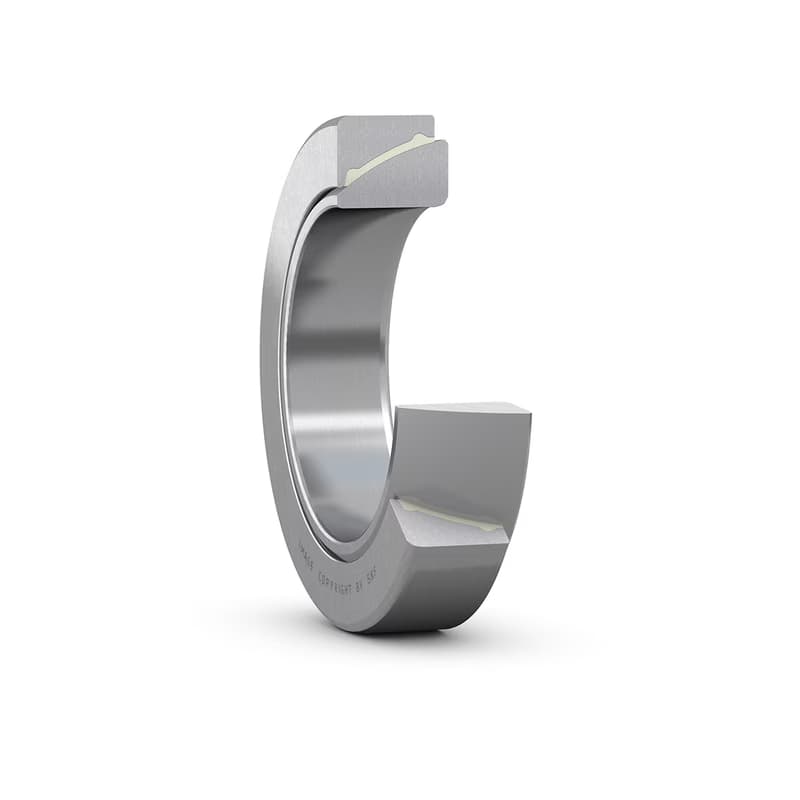

Loại tiếp xúc góc (Angular Contact Spherical Plain Bearings)

• Chức năng: Có khả năng chịu tải trọng kết hợp (cả hướng tâm và dọc trục theo một hướng) nhờ thiết kế góc tiếp xúc đặc biệt giữa các bề mặt cầu. Thường được lắp cặp đối xứng để chịu tải dọc trục hai chiều.
• Ký hiệu: Thường bắt đầu bằng GAC... (theo ISO 12240-2), hoặc SBB,...

Loại chặn trục (Thrust Spherical Plain Bearings)

• Chức năng: Được thiết kế chuyên biệt để chịu tải trọng dọc trục lớn, đồng thời vẫn cho phép bù trừ độ lệch góc giữa trục và gối đỡ.
• Ký hiệu: Thường bắt đầu bằng GX... (theo ISO 12240-3), hoặc một số loại GE...AX đặc biệt.

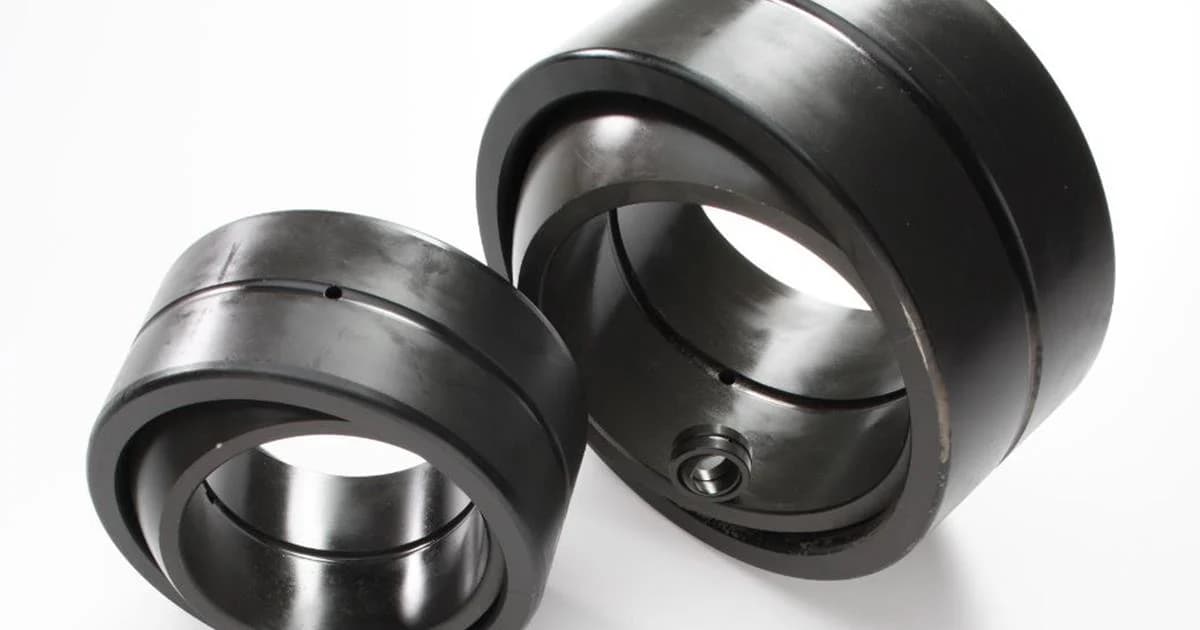

Cách đọc hiểu mã hiệu vòng bi mắt trâu xuyên tâm

Mã hiệu chuẩn hóa giúp xác định chính xác đặc tính kỹ thuật:

Cấu trúc cơ bản

Thường là: [tiền tố seri] + [đường kính lỗ d (mm)] + [hậu tố đặc tính]

Tiền tố seri

GE: loại hướng tâm phổ thông (theo ISO)
GAC: loại tiếp xúc góc
GX: loại chặn trục
(SB, COM... là các ký hiệu khác cho loại hướng tâm)

Đường kính lỗ (d)

Con số đứng ngay sau tiền tố seri thường là đường kính lỗ lắp trục 'd', tính bằng milimet (mm).
Ví dụ: GE 20 → d = 20 mm; GAC 40 → d = 40 mm; GX 15 → d = 15 mm

Hậu tố phổ biến (Suffix) – rất quan trọng!

Hậu tố cho biết loại bề mặt trượt, thiết kế và các tính năng khác:

• ES: thép/thép, có rãnh và lỗ bôi trơn ở vòng ngoài
• UK: tương tự ES nhưng kích thước bao ngoài theo hệ inch
• DO: thép/thép, thiết kế cơ bản, vòng ngoài liền khối, không có rãnh/lỗ bôi trơn (phải bôi trơn khi lắp)
• C: thép/PTFE composite, không cần bảo dưỡng
• EC: tương tự C, thường là thiết kế cải tiến
• TXE / FX / T / K: thép/PTFE fabric, không cần bảo dưỡng, chịu tải cao
• FO / FW: thép/đồng, cần bôi trơn
• AX: chỉ loại tiếp xúc góc hoặc chặn trục
• RS / 2RS / LS / 2LS: có phớt làm kín 1 bên (RS/LS) hoặc 2 bên (2RS/2LS); phớt LS thường có khả năng làm kín tốt hơn RS
• N: vòng ngoài có rãnh để lắp vòng phe (snap ring)

Ví dụ giải thích mã hiệu đầy đủ

• GE 30 ES-2RS: vòng bi mắt trâu xuyên tâm (GE), lỗ trục d = 30 mm, bề mặt thép/thép cần bôi trơn với rãnh/lỗ bôi trơn (ES), có 2 phớt làm kín cao su (2RS)
• GE 15 C: vòng bi mắt trâu xuyên tâm (GE), lỗ trục d = 15mm, bề mặt thép/PTFE composite không cần bảo dưỡng (C)
• GAC 60 FX: vòng bi mắt trâu tiếp xúc góc (GAC), lỗ trục d = 60mm, bề mặt thép/PTFE fabric không cần bảo dưỡng, chịu tải cao (FX)

Luôn luôn tham khảo catalogue của nhà sản xuất cụ thể (SKF, FAG/INA, NSK, IKO...) để hiểu chính xác 100% ý nghĩa của mã hiệu và các hậu tố đặc biệt

Bảng tra cứu kích thước vòng bi mắt trâu xuyên tâm

Hướng dẫn lựa chọn vòng bi mắt trâu xuyên tâm

Quy trình lựa chọn đúng loại vòng bi mắt trâu xuyên tâm gồm các bước sau:

Bước 1: Xác định loại tải trọng chính

• Ứng dụng chủ yếu chịu lực hướng tâm và cần bù lệch góc? → Chọn loại radial (GE...)
• Ứng dụng chịu tải trọng kết hợp hướng tâm và dọc trục? → Chọn loại angular contact (GAC...)
• Ứng dụng chủ yếu chịu lực đẩy dọc trục và cần bù lệch góc? → Chọn loại thrust (GX...)

Bước 2: Xác định độ lớn tải trọng và tốc độ

• Tính toán tải trọng tĩnh (P₀) và tải trọng động (P) lớn nhất tác dụng lên vòng bi. So sánh với khả năng chịu tải tĩnh (C₀) và động (C) của vòng bi dự định chọn (tra catalogue). Đảm bảo C₀ > P₀ và tuổi thọ tính toán dựa trên C/P đạt yêu cầu.
• Xác định tốc độ trượt tương đối (m/s) hoặc tần số dao động. So sánh với giới hạn tốc độ trượt cho phép của cặp vật liệu bề mặt trượt (PTFE thường có giới hạn PV - áp suất × tốc độ)

Bước 3: Xác định yêu cầu lệch góc

• Góc lệch tối đa mà vòng bi cần bù trừ là bao nhiêu độ?
• Kiểm tra thông số góc lệch cho phép (static and dynamic misalignment angle) trong catalogue.

Bước 4: Xem xét yêu cầu bảo dưỡng

• Có thể bôi trơn định kỳ không? Nếu có, loại thép/thép là lựa chọn kinh tế, bền bỉ và chịu tải nặng nhất.
• Yêu cầu không cần bảo dưỡng? Bắt buộc phải chọn loại có lớp lót tự bôi trơn thép/PTFE (composite hoặc fabric). Cần cân nhắc khả năng chịu tải và chi phí cao hơn.

Bước 5: Đánh giá môi trường hoạt động

• Nhiệt độ: loại PTFE có giới hạn nhiệt độ làm việc thấp hơn thép/thép.
• Độ ẩm, hóa chất: nếu môi trường ăn mòn, cân nhắc vật liệu thép không gỉ.
• Bụi bẩn: nếu môi trường nhiều bụi bẩn, nên chọn loại có phớt làm kín (2RS/2LS) hoặc thiết kế che chắn bổ sung.

Bước 6: Xác định kích thước lắp đặt

• Đường kính trục (d)
• Đường kính lỗ lắp trên gối đỡ (D)
• Chiều rộng cho phép (B)

Bước 7: Lựa chọn mã hàng và tra cứu catalogue

• Tổng hợp các yêu cầu trên, tìm mã hàng phù hợp trong catalogue của nhà sản xuất uy tín (SKF, FAG/INA, NSK, IKO...)
• Kiểm tra lại tất cả các thông số kỹ thuật (tải trọng, tốc độ, góc lệch, kích thước, nhiệt độ...) của mã hàng đã chọn xem có đáp ứng yêu cầu thiết kế hay không.
• Liên hệ nhà cung cấp như Mecsu để được tư vấn và xác nhận lựa chọn cuối cùng.

Ứng dụng thực tế của vòng bi mắt trâu xuyên tâm

Vòng bi mắt trâu xuyên tâm hiện đang được ứng dụng phổ biến trong nhiều lĩnh vực nhờ những đặc tính đặc biệt mà chúng mang lại:

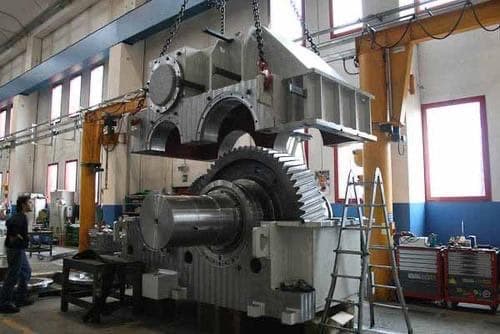

• Thiết bị máy móc xây dựng và nông nghiệp: Được tích hợp trong các khớp nối chính như ở cần cẩu, tay gầu máy xúc, hay tại các vị trí nối giữa các bộ phận trong máy kéo, máy liên hợp... nơi có tải trọng lớn và chuyển động mạnh.

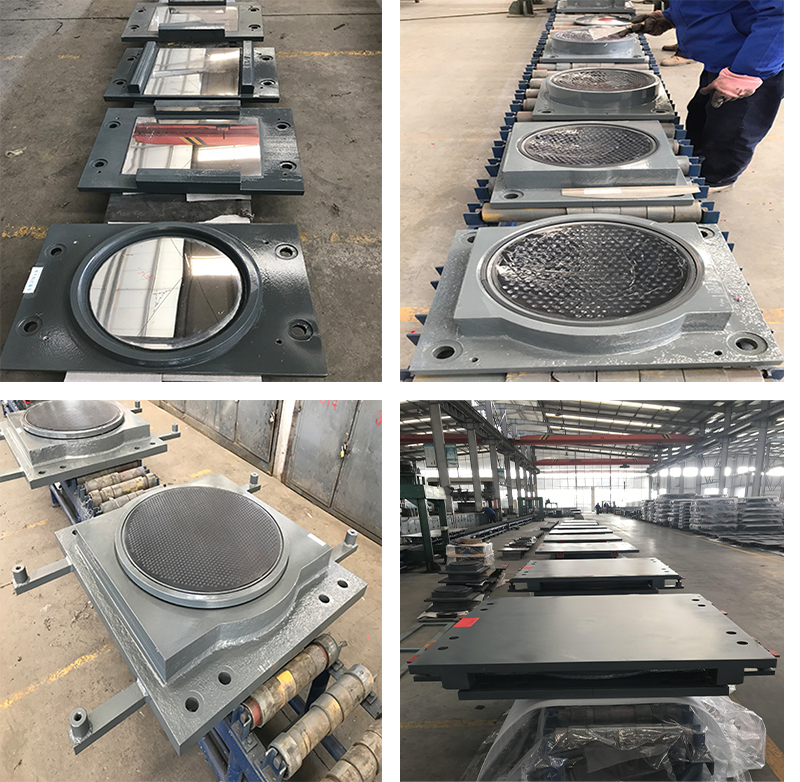

• Kết cấu thép và cầu: Đóng vai trò là khớp cầu chịu lực trong các gối cầu, hoặc các khớp nối giữa các dầm và phần mái che không gian rộng, cho phép toàn bộ kết cấu có thể co giãn và biến dạng linh hoạt dưới tác động của nhiệt độ hoặc tải trọng.

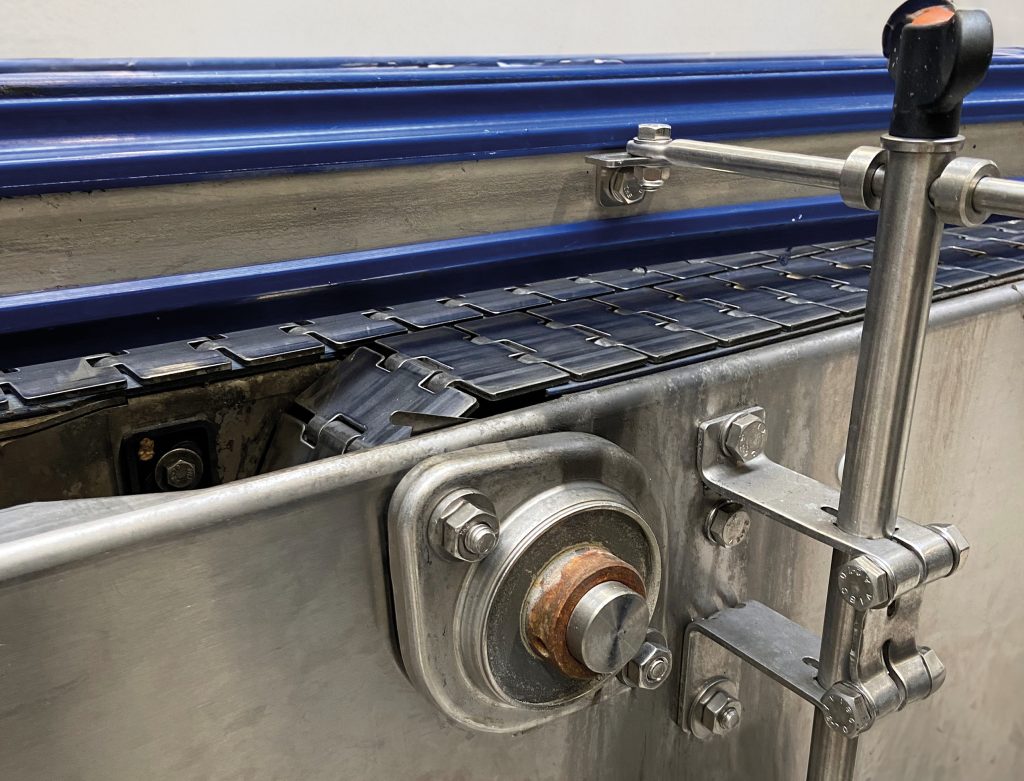

• Băng tải và thiết bị xử lý vật liệu: Áp dụng tại các điểm xoay hoặc khớp nối chịu tải trong hệ thống băng tải và các thiết bị nâng hạ, đảm bảo độ bền và khả năng hoạt động ổn định trong điều kiện làm việc liên tục.

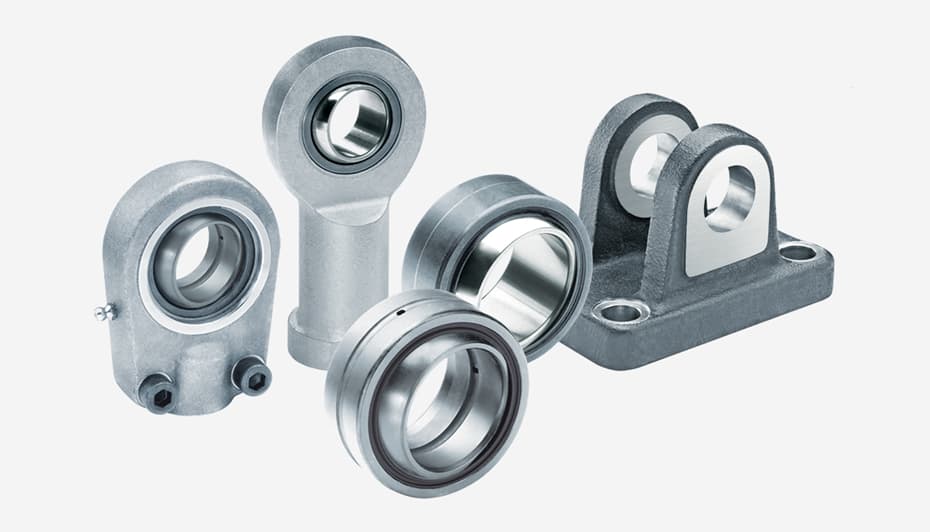

Lưu ý lắp đặt và bảo dưỡng vòng bi mắt trâu xuyên tâm

Lắp đặt

Vệ sinh: Bề mặt trục, lỗ lắp và vòng bi phải được làm sạch hoàn toàn khỏi bụi bẩn, dầu mỡ cũ, gỉ sét.
Dụng cụ: Sử dụng ống đóng có đường kính phù hợp hoặc máy ép. Lực ép phải được tác động đều lên toàn bộ mặt đầu của vòng cần lắp chặt.

• Khi lắp vòng ngoài vào lỗ: Ép lên mặt đầu vòng ngoài.
• Khi lắp vòng trong lên trục: Ép lên mặt đầu vòng trong.
• Tuyệt đối tránh để lực ép truyền qua bề mặt cầu trượt, điều này có thể làm hỏng lớp lót PTFE hoặc gây biến dạng bề mặt thép.

Hướng lắp: Với loại có rãnh/lỗ bôi trơn (ES, UK...), cần chú ý hướng lắp để thuận tiện cho việc tra mỡ sau này. Với loại tiếp xúc góc (GAC), cần lắp đúng chiều chịu tải dọc trục.
Dung sai lắp ghép: Tham khảo khuyến cáo của nhà sản xuất về dung sai cho trục (thường là k6, m6...) và lỗ (thường là H7, J7...) để đảm bảo vòng bi không bị quá lỏng hoặc quá chặt. Lắp quá chặt có thể làm giảm khả năng bù lệch góc hoặc gây kẹt.

Bôi trơn (cho loại yêu cầu bảo dưỡng)

• Bôi trơn ban đầu: Cần bôi một lớp mỡ chất lượng tốt (thường là mỡ gốc lithium có phụ gia EP chịu cực áp và MoS2) lên bề mặt trượt hình cầu trước và trong khi lắp ráp.
• Tái bôi trơn định kỳ: Đây là yếu tố quyết định tuổi thọ của loại thép/thép. Chu kỳ tái bôi trơn phụ thuộc chặt chẽ vào tải trọng, tốc độ trượt, góc dao động, nhiệt độ và môi trường làm việc. Nên bơm mỡ mới qua lỗ bôi trơn (nếu có) cho đến khi thấy mỡ cũ được đẩy ra một chút ở khe hở giữa hai vòng.
• Loại không bảo dưỡng (PTFE): Nhắc lại: Không bôi thêm mỡ hoặc dầu.

Bảo vệ và kiểm tra

• Bảo vệ: Nếu môi trường hoạt động có nhiều bụi bẩn, ẩm ướt hoặc hóa chất, nên ưu tiên sử dụng loại có phớt làm kín (2RS/2LS) hoặc thiết kế thêm các nắp che, phớt chắn bên ngoài để bảo vệ bề mặt trượt.
• Kiểm tra: Định kỳ kiểm tra độ rơ lắc giữa vòng trong và vòng ngoài. Khi độ rơ này tăng lên đáng kể so với ban đầu, đó là dấu hiệu vòng bi đã bị mài mòn và cần được thay thế. Cũng cần lắng nghe tiếng kêu bất thường hoặc kiểm tra tình trạng khó xoay/nghiêng.

FAQ - Câu hỏi thường gặp về vòng bi mắt trâu xuyên tâm

FAQ: Câu Hỏi Thường Gặp Về Vòng Bi Mắt Trâu Xuyên Tâm (Radial Spherical Plain Bearing)

1. Vòng bi mắt trâu xuyên tâm là gì và dùng để làm gì?

Trả lời:

• Vòng bi mắt trâu xuyên tâm (Radial Spherical Plain Bearing) là loại vòng bi có bề mặt lăn hình cầu, được thiết kế để chịu tải trọng hướng tâm (radial load) là chính, đồng thời chịu được tải dọc trục (axial load) ở mức thấp. Nó cũng có khả năng xoay và nghiêng đa hướng, bù đắp cho sự lệch trục (misalignment).
• Ứng dụng:
  • Máy xây dựng: Xe nâng, cẩu trục, máy xúc.
  • Máy công nghiệp: Hệ thống thủy lực, máy sản xuất thép, máy dệt.
  • Máy nông nghiệp: Máy cày, máy gặt.
• Chức năng chính: Chịu tải trọng hướng tâm, giảm ma sát, và đảm bảo chuyển động linh hoạt, ổn định trong điều kiện tải nặng hoặc lệch trục.

2. Vòng bi mắt trâu xuyên tâm giá bao nhiêu?

Trả lời: Giá vòng bi mắt trâu xuyên tâm phụ thuộc vào loại, kích thước, và thương hiệu:

• Hãng SKF (ví dụ: GE 50 ES): 500.000 - 2.000.000 VNĐ/cái.
• Hãng IKO, NTN: 400.000 - 1.800.000 VNĐ/cái.
• Hàng Trung Quốc: 150.000 - 500.000 VNĐ/cái.
  Giá có thể thay đổi tùy kích thước (đường kính trong từ 4 mm đến 300 mm) và tính năng (tự bôi trơn hay cần tra mỡ). Nên hỏi giá tại nhà cung cấp để có thông tin chính xác.

3. Vòng bi mắt trâu xuyên tâm loại nào tốt?

Trả lời:

• Theo yêu cầu bảo trì:
  • Steel-on-Steel (Cần tra mỡ): Chịu tải rất cao, phù hợp với máy xây dựng, cần bôi trơn định kỳ (ví dụ: SKF GE 50 ES).
  • Tự bôi trơn (Maintenance-Free): Có lớp lót PTFE, không cần tra mỡ, phù hợp với môi trường sạch (ví dụ: SKF GE 50 TXE-2LS).
• Theo tính năng:
  • Có phớt chặn (Sealed): Chống bụi, chống nước, phù hợp với môi trường khắc nghiệt (ví dụ: SKF GE 50 ES-2RS).
  • Không phớt (Open): Dùng trong môi trường sạch, có hệ thống bôi trơn liên tục.
• Thương hiệu uy tín:
  • SKF (Thụy Điển): Độ bền cao, phù hợp với ứng dụng công nghiệp nặng.
  • IKO, NTN (Nhật Bản): Chất lượng tốt, giá hợp lý, phổ biến trong máy xây dựng.
  • FAG (Đức): Độ chính xác cao, dùng cho máy móc yêu cầu khắt khe.
  • Hàng Trung Quốc: Giá rẻ, nhưng độ bền thấp, phù hợp với ứng dụng nhẹ.
    Khuyến nghị: Chọn loại và thương hiệu phù hợp với tải trọng, môi trường làm việc, và yêu cầu bảo trì.

4. Dấu hiệu vòng bi mắt trâu xuyên tâm bị hỏng?

Trả lời: Dấu hiệu vòng bi mắt trâu xuyên tâm hỏng thường gặp:

• Có tiếng kêu "rít" hoặc "lạch cạch" khi chuyển động, đặc biệt ở các khớp nối (xe nâng, cẩu trục).
• Chuyển động không mượt, bị giật hoặc kẹt (hệ thống thủy lực, máy công nghiệp).
• Vòng bi bị rơ lỏng, bề mặt lăn (inner ring/outer ring) có vết xước, mòn, hoặc rỉ sét.
• Máy móc rung mạnh, không đạt độ chính xác.
• Mỡ bôi trơn khô cạn hoặc rò rỉ (với loại cần tra mỡ).
  Nếu gặp các dấu hiệu này, bạn nên kiểm tra và thay vòng bi ngay để tránh ảnh hưởng đến hiệu suất máy móc.

5. Vòng bi mắt trâu xuyên tâm bao lâu thì cần thay?

Trả lời: Tuổi thọ vòng bi mắt trâu xuyên tâm phụ thuộc vào chất lượng, điều kiện vận hành, và bảo dưỡng:

• Loại tự bôi trơn: Có thể dùng 2-5 năm hoặc 10.000 - 20.000 giờ vận hành trong điều kiện sạch.
• Loại cần tra mỡ: Thường dùng 1-3 năm, nhưng cần bôi trơn định kỳ (3-6 tháng/lần).
• Nếu máy chạy trong môi trường bụi bẩn, nhiệt độ cao, hoặc tải nặng, vòng bi có thể hỏng sớm hơn (1-2 năm).
  Khuyến nghị: Kiểm tra định kỳ mỗi 3-6 tháng, thay ngay khi có dấu hiệu mòn, kêu, hoặc rơ.

6. Mua vòng bi mắt trâu xuyên tâm ở đâu uy tín?

Trả lời: Bạn có thể mua vòng bi mắt trâu xuyên tâm tại:

• Mua online:
  • Mecsu.vn: Website chuyên cung cấp thiết bị công nghiệp, vòng bi chính hãng từ SKF, IKO, NTN, với giá cạnh tranh, giao hàng nhanh, và hỗ trợ tư vấn kỹ thuật chuyên nghiệp. Đây là lựa chọn hàng đầu để mua vòng bi mắt trâu xuyên tâm.
  • Các sàn thương mại khác như Shopee, Lazada: Cũng có nhiều nhà bán, nhưng nên chọn shop uy tín, có đánh giá tốt, và kiểm tra kỹ sản phẩm khi nhận.
• Công ty thiết bị công nghiệp: Như BNS Việt Nam, PLB Việt Nam, Công ty TNHH Kỹ thuật Tự động Việt Nam.
• Cửa hàng phụ tùng công nghiệp: Các cửa hàng lớn tại TP.HCM (đường Lý Thường Kiệt, Lê Văn Chí) hoặc Hà Nội (phố Hàng Bông, Đê La Thành).
  Lưu ý: Kiểm tra tem, nhãn mác, bao bì, và yêu cầu hóa đơn để đảm bảo hàng chính hãng.

7. Kích thước vòng bi mắt trâu xuyên tâm là bao nhiêu?

Trả lời: Kích thước vòng bi mắt trâu xuyên tâm phụ thuộc vào loại máy móc và ứng dụng:

• Đường kính trong (Bore Diameter): Từ 4 mm đến 300 mm (ví dụ: SKF GE 50 ES có đường kính trong 50 mm).
• Đường kính ngoài (Outer Diameter): Từ 12 mm đến 420 mm (GE 50 ES có đường kính ngoài 75 mm).
• Chiều dày (Width): Từ 5 mm đến 165 mm (GE 50 ES dày 35 mm).
• Cách xác định: Kiểm tra mã số trên vòng bi cũ (ví dụ: GE 50 ES, GE 60 ES) hoặc đo kích thước thực tế (đường kính trong, ngoài, chiều dày). Nếu không chắc chắn, cung cấp thông tin máy móc (loại máy, tải trọng) cho nhà cung cấp để được tư vấn.

8. Cách thay vòng bi mắt trâu xuyên tâm như thế nào?

Trả lời: Thay vòng bi mắt trâu xuyên tâm cần dụng cụ và kỹ thuật:

• Dụng cụ cần thiết: Cảo vòng bi (bearing puller), búa cao su, mỡ bôi trơn, khăn sạch.
• Các bước cơ bản:
  • Dừng máy, tháo bộ phận chứa vòng bi (khớp nối, trục).
  • Dùng cảo để tháo vòng bi cũ ra khỏi ổ (housing).
  • Làm sạch vị trí lắp, bôi mỡ bôi trơn lên vòng bi mới (nếu là loại cần tra mỡ).
  • Ép vòng bi mới vào ổ bằng dụng cụ chuyên dụng, đảm bảo không làm biến dạng vòng bi.
  • Lắp lại bộ phận, kiểm tra xem chuyển động có mượt không, căn chỉnh nếu cần.
• Lưu ý: Nếu không có kinh nghiệm, nên nhờ kỹ thuật viên chuyên nghiệp để tránh làm lệch hệ thống.

9. Tại sao vòng bi mắt trâu xuyên tâm nhanh hỏng?

Trả lời: Nguyên nhân vòng bi mắt trâu xuyên tâm nhanh hỏng:

• Lắp đặt sai: Ép vòng bi không đúng cách, gây áp lực không đều lên bề mặt lăn.
• Hàng giả, hàng kém chất lượng: Vật liệu kém, không chịu được tải nặng.
• Không bôi trơn đúng cách: Thiếu mỡ bôi trơn hoặc dùng mỡ không phù hợp (với loại cần tra mỡ).
• Môi trường khắc nghiệt: Bụi bẩn, nhiệt độ cao, hoặc độ ẩm làm rỉ sét vòng bi.
• Tải trọng vượt quá giới hạn: Máy chạy quá tải hoặc lệch trục nghiêm trọng.
  Giải pháp: Chọn vòng bi chính hãng, lắp đặt đúng, và bảo dưỡng định kỳ.

10. Vòng bi mắt trâu xuyên tâm chính hãng và hàng giả khác nhau thế nào?

Trả lời: Cách phân biệt vòng bi chính hãng và hàng giả:

• Bao bì và tem nhãn: Hàng chính hãng (SKF, IKO) có bao bì rõ ràng, tem chống giả, chữ in sắc nét. Hàng giả thường in mờ, sai chính tả, hoặc không có tem.
• Chất liệu: Hàng chính hãng làm từ thép chịu lực cao, bề mặt mịn, không có vết xước. Hàng giả thường thô, có vết gỉ sét nhỏ.
• Mã số: Kiểm tra mã số trên vòng bi (như GE 50 ES) xem có khớp với thông số hãng không. Hàng giả thường khắc mã không đều.
• Giá cả: Hàng giả thường rẻ bất thường (ví dụ: SKF GE 50 ES chỉ 100.000 VNĐ, trong khi hàng thật 500.000 - 1.000.000 VNĐ).
• Hiệu suất: Hàng giả nhanh hỏng, rơ, hoặc kêu sau thời gian ngắn sử dụng.
  Khuyến nghị: Mua tại nhà cung cấp uy tín, kiểm tra kỹ trước khi lắp.

11. Nên dùng vòng bi mắt trâu xuyên tâm tự bôi trơn hay phải tra mỡ?

Trả lời:

• Tự bôi trơn (Maintenance-Free):
  • Ưu điểm: Không cần tra mỡ, phù hợp với môi trường sạch, không thể bảo trì thường xuyên (máy dệt, máy thực phẩm).
  • Nhược điểm: Chịu tải thấp hơn, không phù hợp với tải trọng rất nặng.
• Cần tra mỡ (Steel-on-Steel):
  • Ưu điểm: Chịu tải cao, phù hợp với máy xây dựng, khai thác.
  • Nhược điểm: Cần bôi trơn định kỳ (3-6 tháng/lần), dễ bị bụi bẩn xâm nhập nếu không bảo vệ tốt.
• Khuyến nghị: Chọn loại tự bôi trơn nếu môi trường sạch và không thể bảo trì thường xuyên. Chọn loại cần tra mỡ nếu máy móc chịu tải nặng, môi trường bụi bẩn.

12. Cách bảo dưỡng vòng bi mắt trâu xuyên tâm?

Trả lời: Để vòng bi mắt trâu xuyên tâm bền lâu:

• Kiểm tra định kỳ: Mỗi 3-6 tháng, kiểm tra xem vòng bi có rơ, kêu, hoặc rỉ sét không.
• Bôi trơn (với loại cần tra mỡ): Dùng mỡ chịu tải cao (như SKF LGEP 2) hoặc mỡ đa dụng, bôi qua lỗ tra mỡ (nếu có).
• Làm sạch: Dùng khăn khô hoặc khí nén để làm sạch bụi bẩn, tránh dùng nước trực tiếp vì có thể làm rỉ sét.
• Bảo vệ: Nếu máy chạy trong môi trường bụi bẩn, lắp thêm lớp che chắn cho vòng bi.
• Loại tự bôi trơn: Không cần bôi trơn, nhưng kiểm tra xem lớp lót PTFE có bị mòn không.
• Thay vòng bi ngay khi có dấu hiệu hỏng để tránh ảnh hưởng đến hệ thống.

13. Vòng bi mắt trâu xuyên tâm bị kêu phải làm sao?

Trả lời: Nếu vòng bi mắt trâu xuyên tâm bị kêu:

• Kiểm tra ngay: Tháo bộ phận ra, kiểm tra xem vòng bi có mòn, rơ, hoặc rỉ sét không.
• Bôi trơn tạm thời: Nếu là loại cần tra mỡ, bôi thêm mỡ chịu tải (nhưng đây chỉ là giải pháp tạm thời).
• Thay vòng bi: Nếu vòng bi hỏng (kêu, rơ, hoặc mòn), cần thay mới ngay. Không nên tiếp tục sử dụng vì có thể làm hỏng các bộ phận khác.
• Chi phí thay: Thay vòng bi mắt trâu xuyên tâm thường 500.000 - 2.500.000 VNĐ (bao gồm vòng bi và công), tùy loại và thương hiệu.

14. Thay vòng bi mắt trâu xuyên tâm có cần căn chỉnh không?

Trả lời: Có, sau khi thay vòng bi mắt trâu xuyên tâm, bạn nên căn chỉnh:

• Lý do: Vòng bi mắt trâu xuyên tâm có khả năng xoay nghiêng, nhưng nếu hệ thống (trục, khớp nối) bị lệch quá mức, vòng bi sẽ nhanh hỏng hoặc gây rung máy.
• Cách căn chỉnh:
  • Lắp vòng bi mới, đảm bảo trục và ổ (housing) không bị lệch.
  • Kiểm tra góc xoay của vòng bi xem có bị kẹt không.
  • Điều chỉnh vị trí trục hoặc khớp nối (nếu cần) để đảm bảo chuyển động mượt mà.
• Lưu ý: Nếu không tự căn chỉnh được, nhờ kỹ thuật viên chuyên nghiệp kiểm tra.

15. Vòng bi mắt trâu xuyên tâm có thể tái sử dụng không?

Trả lời:

• Không khuyến khích: Vòng bi mắt trâu xuyên tâm cũ thường đã bị mòn, rơ, hoặc mất độ chính xác, nếu tái sử dụng có thể gây rung, kêu, và làm hỏng hệ thống.
• Trường hợp tái sử dụng: Nếu vòng bi còn tốt (không rơ, không kêu, không mòn), bạn có thể vệ sinh và bôi trơn lại (với loại cần tra mỡ):
  • Tháo vòng bi, ngâm trong dầu diesel hoặc dung dịch vệ sinh để làm sạch mỡ cũ.
  • Lau khô, kiểm tra bề mặt lăn xem có vết xước, rỉ sét không.
  • Bôi mỡ bôi trơn mới (như mỡ chịu tải) và lắp lại.
• Khuyến nghị: Tốt nhất nên thay vòng bi mới để đảm bảo độ bền và an toàn cho máy móc.

✅ Cần Vòng Bi Chịu Tải Nặng, Bù Lệch Góc Tốt? Tìm Hiểu Vòng Bi Mắt Trâu Xuyên Tâm Tại Mecsu!

Xem thêm:

• So Sánh Ưu Nhược Điểm Các Loại Bề Mặt Trượt Vòng Bi Mắt Trâu
• Hướng Dẫn Lựa Chọn Dung Sai Lắp Ghép Cho Vòng Bi Trượt
• Tìm Hiểu Về Vòng Bi Mắt Trâu Đầu Cần (Rod End Bearing)
• Các Loại Mỡ Bôi Trơn Chuyên Dụng Cho Vòng Bi Trượt Chịu Tải Nặng
• Hiện Tượng Mài Mòn và Cách Kéo Dài Tuổi Thọ Vòng Bi Trượt
