Khám Phá Vòng Bi Kim Kết Hợp Bi Cầu Chặn Trục: Cấu Tạo, Ứng Dụng & Hướng Dẫn Lắp Đặt Cuẩn Xác

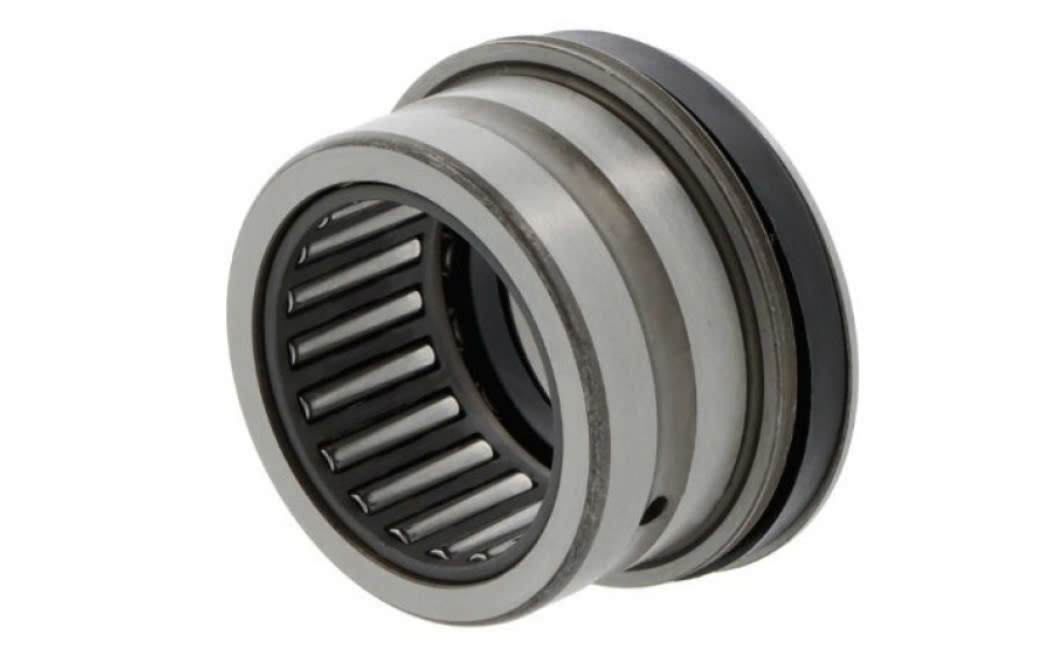

Vòng Bi Kim Kết Hợp Bi Cầu Chặn Trục là gì?

Vòng Bi (Bearing)kết hợp bi cầu chặn trục là một loại ổ lăn đặc biệt, kết hợp giữa vòng bi kim (Needle Bearing) và vòng bi cầu chặn trục (Thrust Ball Bearing). Sự kết hợp này cho phép vòng bi chịu được cả tải trọng hướng tâm và tải trọng dọc trục, đồng thời đảm bảo kích thước nhỏ gọn, phù hợp với các ứng dụng có không gian hạn chế.

Vòng bi kim kết hợp bi cầu chặn trục là một loại ổ lăn được thiết kế để hỗ trợ và giảm ma sát cho các trục quay trong máy móc. Nó kết hợp giữa vòng bi kim, chịu tải trọng hướng tâm, và vòng bi cầu chặn trục, chịu tải trọng dọc trục. Sự kết hợp này giúp thiết bị chịu được tải trọng hỗn hợp trong khi vẫn duy trì kích thước nhỏ gọn.

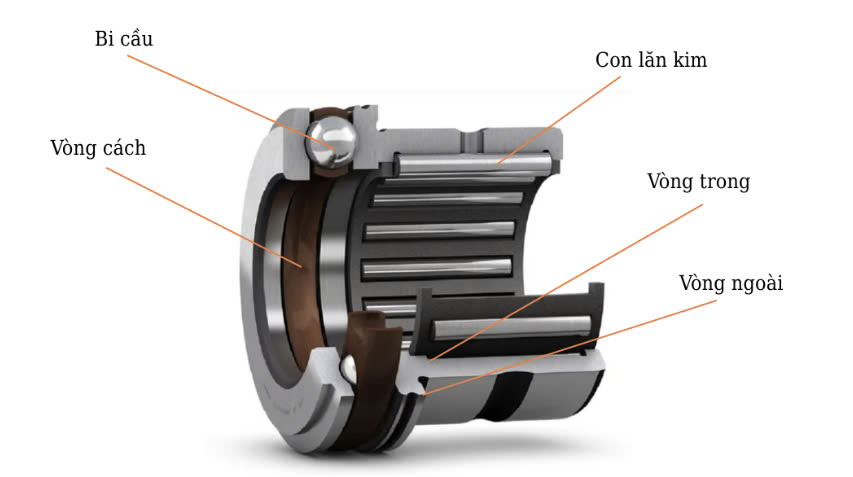

Cấu tạo Vòng Bi Kim Kết Hợp Bi Cầu Chặn Trục.

Vòng bi kim kết hợp bi cầu chặn trục bao gồm các thành phần chính sau:

• Vòng ngoài: Được thiết kế với rãnh lăn cho các con lăn kim và bi cầu.
• Vòng trong: Cung cấp bề mặt lăn cho các con lăn kim và bi cầu.
• Con lăn kim: Các con lăn hình trụ có đường kính nhỏ và chiều dài lớn, giúp chịu tải trọng hướng tâm cao.
• Bi cầu: Các viên bi hình cầu, chịu tải trọng dọc trục và giúp giảm ma sát khi trục quay.
• Vòng cách: Giữ khoảng cách và định vị các con lăn kim và bi cầu, đảm bảo chúng hoạt động trơn tru và giảm ma sát.

Thiết kế này cho phép vòng bi chịu được tải trọng hỗn hợp trong khi vẫn duy trì kích thước nhỏ gọn, phù hợp với các ứng dụng có không gian hạn chế.

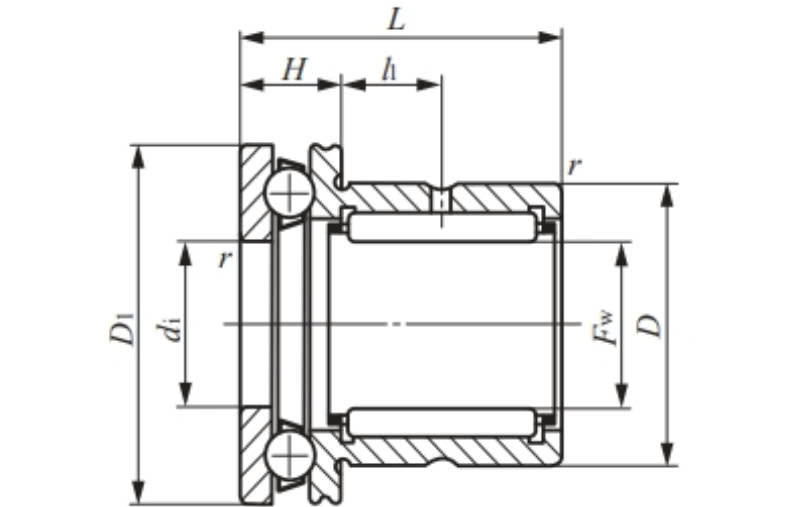

Bảng tra cứu thông số Vòng Bi Kim Kết Hợp Bi Cầu Chặn Trục.

Cách Lựa Chọn Vòng Bi Kim Kết Hợp Bi Cầu Chặn Trục:

Khi lựa chọn vòng bi kim kết hợp bi cầu chặn trục, bạn cần xem xét các yếu tố sau để đảm bảo phù hợp với ứng dụng cụ thể:

Kích thước (ID, OD, Bề Dày)

• ID (Inside Diameter): Đường kính trong của vòng bi, cần phù hợp với kích thước trục.
• OD (Outer Diameter): Đường kính ngoài, ảnh hưởng đến không gian lắp đặt.
• Bề dày: Độ dày tổng thể của vòng bi, quan trọng đối với các hệ thống có không gian hạn chế.

Tải Trọng Động Hướng Tâm & Dọc Trục

• Nếu hệ thống chịu tải trọng lớn, cần chọn vòng bi có khả năng chịu lực cao (ví dụ: IKO-NBX3030Z chịu tải đến 26,900 N).
• Nếu chỉ cần chịu tải nhẹ hơn, có thể chọn loại nhỏ hơn như IKO-NBX1523Z (12,300 N).

Tốc Độ Quay (RPM – vòng/phút)

• Nếu hệ thống quay với tốc độ cao, cần chọn vòng bi có tốc độ quay lớn để tránh ma sát và hư hỏng sớm.
• Ví dụ, IKO-NBX1523Z có tốc độ quay 14,000 vòng/phút, phù hợp với máy móc yêu cầu tốc độ cao.

Môi Trường Làm Việc

• Nếu làm việc trong môi trường bụi bẩn hoặc nhiệt độ cao, nên chọn loại có lớp bọc bảo vệ hoặc chất bôi trơn đặc biệt.
• Cân nhắc thương hiệu uy tín như IKO, đảm bảo chất lượng và tuổi thọ vòng bi.

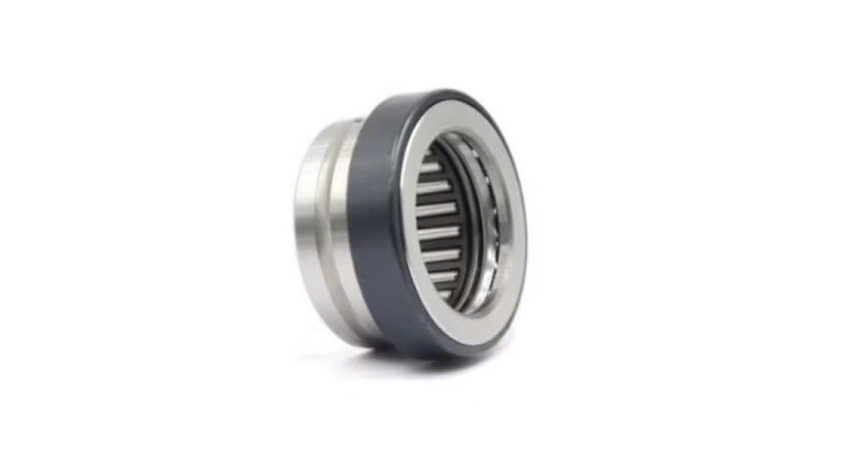

Vật liệu Vòng Bi Kim Kết Hợp Bi Cầu Chặn Trục.

• Vòng bi kim kết hợp bi cầu chặn trục thường được chế tạo từ thép hợp kim chất lượng cao, như thép GCr15, được tinh luyện để đảm bảo độ cứng và khả năng chịu mài mòn tốt.
• Vòng cách có thể được làm từ thép dập hoặc đồng thau đúc, tùy thuộc vào kích thước và yêu cầu cụ thể của ứng dụng.
• Việc lựa chọn vật liệu chất lượng cao giúp tăng tuổi thọ và hiệu suất của vòng bi trong các điều kiện làm việc khắc nghiệt.

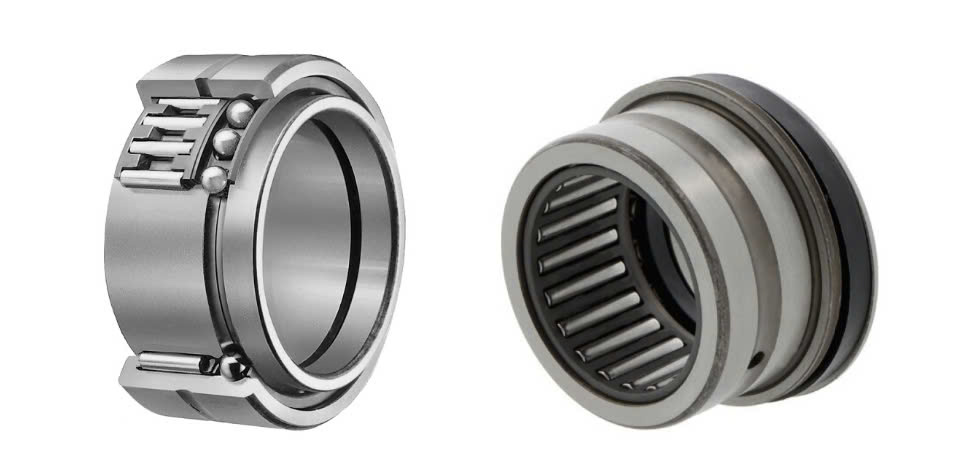

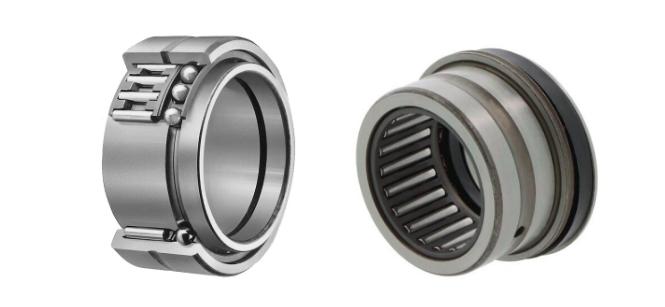

Ưu điểm nổi bật Vòng Bi Kim Kết Hợp Bi Cầu Chặn Trục.

Vòng bi kim kết hợp bi cầu chặn trục mang lại nhiều ưu điểm, bao gồm:

• Kích thước nhỏ gọn: Thiết kế tiết diện mỏng giúp tiết kiệm không gian, phù hợp cho các ứng dụng có không gian lắp đặt hạn chế.
• Khả năng chịu tải cao: Con lăn kim chịu được tải trọng hướng tâm lớn, trong khi bi cầu chặn trục chịu được tải trọng dọc trục hiệu quả.
• Giảm ma sát: Sự kết hợp giữa con lăn kim và bi cầu giúp giảm ma sát, tăng hiệu suất và tuổi thọ cho thiết bị.
• Đa dạng ứng dụng: Phù hợp với nhiều loại máy móc và thiết bị khác nhau, đặc biệt trong các ngành công nghiệp yêu cầu độ chính xác và hiệu suất cao.

Ứng dụng thực tế Vòng Bi Kim Kết Hợp Bi Cầu Chặn Trục

Vòng bi kim kết hợp bi cầu chặn trục được ứng dụng rộng rãi trong nhiều lĩnh vực, bao gồm:

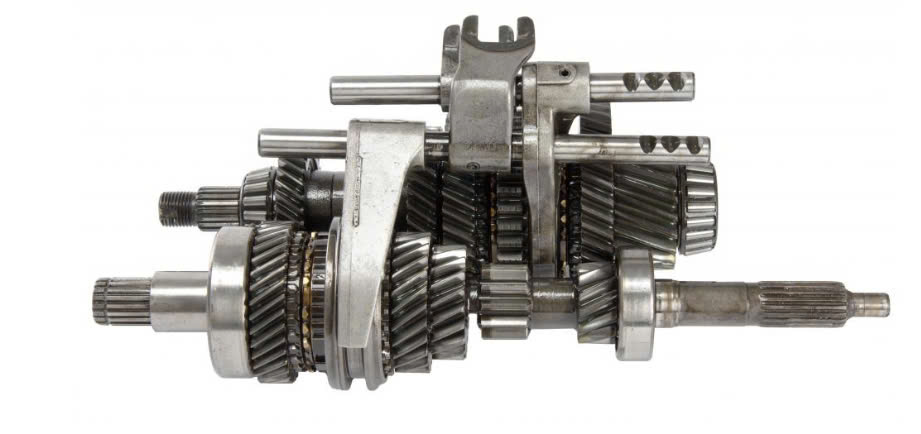

• Công nghiệp ô tô: Sử dụng trong các bộ phận như hộp số, hệ thống truyền động và các cơ cấu chuyển động khác, nơi yêu cầu khả năng chịu tải cao và kích thước nhỏ gọn.

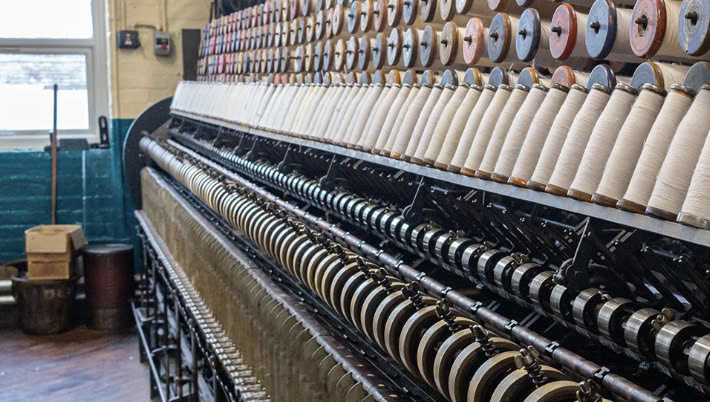

• Máy móc công nghiệp: Áp dụng trong các thiết bị như máy công cụ, máy dệt, máy in và các máy móc khác, nơi cần hỗ trợ trục quay và giảm ma sát hiệu quả.

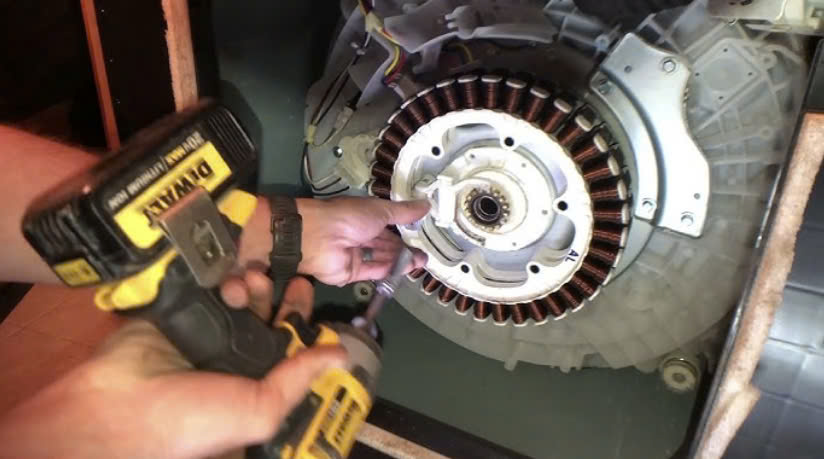

• Thiết bị gia dụng: Sử dụng trong các thiết bị như máy giặt, máy hút bụi và các thiết bị khác, giúp tăng hiệu suất và độ bền cho sản phẩm.

• Ngành hàng không vũ trụ: Áp dụng trong các cơ cấu chuyển động và hệ thống truyền động, nơi yêu cầu độ chính xác cao và khả năng chịu tải tốt.

Hướng dẫn sử dụng Vòng Bi Kim Kết Hợp Bi Cầu Chặn Trục.

Bước 1: Kiểm tra trước khi lắp đặt

• Đảm bảo vòng bi và các bộ phận liên quan sạch sẽ, không có bụi bẩn hoặc hư hỏng.
• Kiểm tra kích thước, độ chính xác và tình trạng của vòng bi trước khi lắp đặt.

Bước 2: Sử dụng dụng cụ chuyên dụng

• Chuẩn bị các dụng cụ lắp đặt phù hợp như dụng cụ ép, búa nhựa hoặc bộ gia nhiệt.
• Tránh tác động lực quá mạnh có thể gây biến dạng hoặc hư hỏng vòng bi.

Bước 3: Bôi trơn đúng cách

• Sử dụng chất bôi trơn phù hợp theo khuyến nghị của nhà sản xuất.
• Đảm bảo lượng bôi trơn đủ để giảm ma sát và mài mòn trong quá trình vận hành.

Bước 4: Lắp đặt vòng bi

• Lắp vòng bi vào vị trí một cách cẩn thận, đảm bảo đúng hướng và không bị lệch tâm.
• Kiểm tra độ kín khít và độ chặt của các bộ phận liên quan.

Bước 5: Kiểm tra sau lắp đặt

• Vận hành thử để kiểm tra vòng bi có hoạt động trơn tru hay không.
• Lắng nghe xem có tiếng ồn hoặc rung động bất thường không, nếu có cần điều chỉnh lại.

Bước 6: Bảo dưỡng định kỳ

• Thực hiện kiểm tra và bảo dưỡng định kỳ để phát hiện sớm các dấu hiệu hư hỏng.
• Vệ sinh, bôi trơn lại khi cần thiết để đảm bảo hiệu suất và tuổi thọ vòng bi.

Việc tuân thủ đúng quy trình lắp đặt và bảo dưỡng sẽ giúp vòng bi hoạt động hiệu quả, kéo dài tuổi thọ và đảm bảo an toàn cho hệ thống máy móc.

-----------------------------------------------------------------------------------------------------------------------------------------------------------
