Tán Đai Ốc Hệ Inch Oxit Đen (Hex Nut): Cấu Tạo, Ứng Dụng và Hướng Dẫn Lắp Đặt Chi Tiết

Tán - Đai Ốc Hệ Inch Oxit Đen (Hex Nut) là gì?

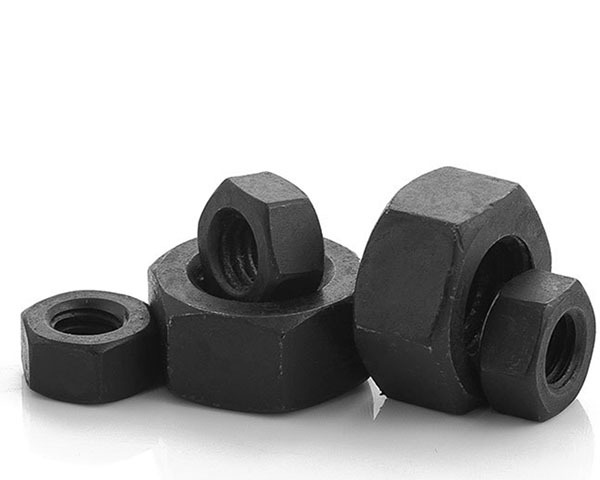

Tán hệ inch mạ đen (Black Oxide Inch Hex Nut), còn được gọi là đai ốc lục giác hệ inch oxit đen, là một loại đai ốc lục giác phổ biến trong lĩnh vực cơ khí. Sản phẩm này thường được biết đến với các tên gọi khác như tán hệ inch, đai ốc hệ inch, hoặc đai ốc lục giác hệ inch.

Đai ốc lục giác hệ inch oxit đen được sản xuất theo tiêu chuẩn ren Mỹ với hai loại bước ren chính: UNC (ren thô) và UNF (ren mịn). Vật liệu chế tạo chủ yếu là thép carbon, sau đó trải qua quá trình xử lý nhiệt để tạo màu đen đặc trưng và được phủ một lớp dầu bảo vệ nhằm tăng cường khả năng chống ăn mòn. Sản phẩm này thường được sử dụng cùng với bu lông hệ inch mạ kẽm hoặc trong việc bảo trì, thay thế các máy móc nhập khẩu từ Mỹ.

Cấu tạo

1. Cấu tạo chi tiết của sản phẩm và công dụng của từng bộ phận:

Đai ốc lục giác hệ inch oxit đen (Black Oxide Inch Hex Nut) có cấu tạo đơn giản, bao gồm các bộ phận chính sau:

• Thân đai ốc lục giác: Phần bên ngoài của đai ốc được thiết kế với sáu cạnh đều nhau, giúp dễ dàng sử dụng các dụng cụ như cờ lê hoặc mỏ lết để siết chặt hoặc tháo lắp. Thiết kế lục giác này đảm bảo việc truyền lực hiệu quả và giảm nguy cơ trượt khi thao tác
• Lỗ ren bên trong: Phần lỗ trụ tròn bên trong được tiện ren theo tiêu chuẩn hệ inch, cho phép đai ốc kết hợp chặt chẽ với bu lông hoặc các chi tiết có ren ngoài tương ứng. Ren trong giúp tạo liên kết chắc chắn và ổn định giữa các bộ phận trong cấu trúc cơ khí

2. Các tiêu chuẩn kỹ thuật của sản phẩm:

Đai ốc lục giác hệ inch oxit đen thường được sản xuất theo các tiêu chuẩn kỹ thuật quốc tế để đảm bảo chất lượng và khả năng tương thích trong các ứng dụng khác nhau. Một số tiêu chuẩn phổ biến bao gồm:

• ISO 4032: Tiêu chuẩn quốc tế quy định các yêu cầu đối với đai ốc lục giác kiểu 1, có ren từ M1.6 đến M64. Đai ốc theo tiêu chuẩn này thường được sử dụng trong các kết cấu xây dựng, công nghiệp ô tô và máy móc, đảm bảo khả năng thay thế lẫn nhau và tương thích với bu lông cùng kích thước và bước ren.
• DIN 934: Tiêu chuẩn Đức áp dụng cho đai ốc lục giác, quy định về kích thước, vật liệu và các yêu cầu kỹ thuật khác. Đai ốc theo tiêu chuẩn này thường được làm từ thép carbon, sau đó có thể được mạ kẽm điện phân, mạ kẽm nhúng nóng hoặc nhuộm đen tùy theo yêu cầu sử dụng.

Vật liệu

1. Vật liệu chế tạo và đặc điểm:

Đai ốc lục giác hệ inch oxit đen thường được chế tạo từ các loại vật liệu sau:

2. Đặc điểm các lớp xử lý bề mặt:

Để tăng cường khả năng chống ăn mòn và cải thiện thẩm mỹ, đai ốc lục giác hệ inch thường được áp dụng các phương pháp xử lý bề mặt sau:

• Mạ kẽm điện phân: Tạo lớp phủ kẽm mỏng trên bề mặt đai ốc, giúp chống ăn mòn trong môi trường khô ráo. Tuy nhiên, lớp mạ này có thể bị ăn mòn trong môi trường ẩm ướt hoặc có hóa chất.
• Mạ kẽm nhúng nóng: Đai ốc được nhúng vào kẽm nóng chảy, tạo lớp phủ dày và bền, tăng khả năng chống ăn mòn, đặc biệt trong môi trường ngoài trời hoặc ẩm ướt.
• Phủ oxit đen (Black Oxide): Quá trình xử lý hóa học tạo lớp oxit sắt trên bề mặt, giúp tăng khả năng chống ăn mòn nhẹ và giảm phản xạ ánh sáng. Thường được sử dụng trong các ứng dụng không yêu cầu chống ăn mòn cao.
• Thụ động hóa (Passivation): Áp dụng cho thép không gỉ, loại bỏ tạp chất và tạo lớp oxit bảo vệ tự nhiên, tăng cường khả năng chống ăn mòn mà không làm thay đổi kích thước hoặc hình dạng của đai ốc.

3. Mức giá:

Giá của đai ốc lục giác hệ inch phụ thuộc vào nhiều yếu tố, bao gồm loại vật liệu, phương pháp xử lý bề mặt và số lượng đặt hàng. Dưới đây là bảng so sánh mức giá tương đối giữa các loại vật liệu và xử lý bề mặt:

Lưu ý: Mức giá trên chỉ mang tính chất tham khảo và có thể thay đổi tùy theo nhà cung cấp, kích thước đai ốc và số lượng đặt hàng.

Bảng thông số sản phẩm thông dụng

Phân loại

Tán - Đai Ốc Hệ Inch Oxit Đen (Hex Nut) có thể được phân loại dựa trên nhiều tiêu chí khác nhau, tùy theo yêu cầu sử dụng trong các ngành công nghiệp và môi trường làm việc cụ thể.

Phân loại theo bước ren:

Ren là yếu tố quan trọng quyết định khả năng lắp ráp và chịu tải của đai ốc. Trong hệ inch, có hai loại bước ren phổ biến:

• Ren thô (UNC - Unified National Coarse):
  • Loại ren này có bước ren lớn hơn, số vòng ren trên mỗi inch ít hơn.
  • Thường được sử dụng trong các ứng dụng yêu cầu lắp ráp nhanh và có khả năng chịu lực cao, thích hợp với các môi trường rung động hoặc có điều kiện làm việc khắc nghiệt.
  • Dễ chế tạo, dễ lắp đặt và tháo rời, giảm nguy cơ bị kẹt ren.
  • Ứng dụng trong ngành cơ khí, chế tạo máy, xây dựng và công nghiệp ô tô.
• Ren mịn (UNF - Unified National Fine):
  • Có số vòng ren trên mỗi inch nhiều hơn so với ren thô, giúp tăng diện tích tiếp xúc giữa ren của đai ốc và bu lông.
  • Được sử dụng trong các ứng dụng yêu cầu độ chính xác cao, khả năng chịu tải trọng kéo tốt hơn.
  • Thường thấy trong ngành hàng không, kỹ thuật chính xác, thiết bị y tế và các lĩnh vực yêu cầu kết nối bền vững, ít bị lỏng trong quá trình sử dụng.

Phân loại theo vật liệu chế tạo:

Vật liệu là yếu tố quyết định đến độ bền, khả năng chịu lực và chống ăn mòn của đai ốc.

• Thép carbon:
  • Loại phổ biến nhất nhờ độ bền cơ học cao, chịu lực tốt.
  • Giá thành hợp lý, dễ sản xuất và ứng dụng rộng rãi trong các ngành công nghiệp.
  • Thường được xử lý bề mặt bằng oxit đen hoặc mạ kẽm để tăng khả năng chống ăn mòn.
• Thép không gỉ (Inox - Stainless Steel):
  • Chứa hàm lượng crôm cao giúp chống gỉ sét tốt hơn.
  • Các loại inox phổ biến gồm SUS 201, SUS 304 và SUS 316, trong đó SUS 316 có khả năng chống ăn mòn vượt trội, phù hợp với môi trường biển hoặc hóa chất.
• Được sử dụng trong các ngành công nghiệp thực phẩm, y tế, hóa chất và công trình ngoài trời.

Phân loại theo lớp phủ bề mặt:

Lớp phủ giúp tăng cường độ bền, chống oxy hóa và nâng cao tính thẩm mỹ cho đai ốc.

• Oxit đen:
  • Là lớp phủ hóa học tạo màu đen trên bề mặt thép carbon bằng phương pháp oxy hóa.
  • Giúp tăng khả năng chống ăn mòn, chống bám bẩn và giảm ma sát khi lắp ráp.
  • Thường được sử dụng trong các ứng dụng yêu cầu độ bền cao nhưng không tiếp xúc nhiều với môi trường ẩm ướt.
• Mạ kẽm (Zinc Plating):
  • Lớp kẽm mỏng phủ lên bề mặt giúp chống gỉ sét hiệu quả trong môi trường ẩm ướt.
  • Có hai loại chính: Mạ kẽm nhúng nóng (chịu được điều kiện khắc nghiệt) và mạ kẽm điện phân (tăng tính thẩm mỹ, độ bền trung bình).
  • Được sử dụng phổ biến trong ngành xây dựng, cơ khí và công nghiệp ô tô.

Ưu nhược điểm của Tán Hệ Inch Mạ Đen

1. Ưu điểm của đai ốc lục giác hệ inch oxit đen

a. Độ bền cơ học cao

Đai ốc lục giác hệ inch oxit đen được chế tạo từ thép carbon hoặc thép hợp kim chất lượng cao, đảm bảo khả năng chịu lực tốt. Nhờ vào quá trình xử lý nhiệt, sản phẩm có độ cứng cao hơn so với các loại đai ốc thông thường, giúp tăng khả năng chịu tải và độ bền trong các điều kiện làm việc khắc nghiệt.

b. Thiết kế lục giác giúp thao tác dễ dàng

Dạng lục giác là một trong những thiết kế phổ biến và hiệu quả nhất, cho phép sử dụng với nhiều loại dụng cụ như cờ lê, mỏ lết, súng vặn ốc. Điều này giúp quá trình lắp ráp và tháo dỡ diễn ra nhanh chóng, giảm thiểu thời gian thi công và bảo trì.

c. Phủ oxit đen giúp tăng khả năng chống ăn mòn nhẹ

Lớp phủ oxit đen không chỉ tạo nên màu sắc đặc trưng mà còn có tác dụng bảo vệ bề mặt khỏi quá trình oxy hóa. Mặc dù khả năng chống ăn mòn không bằng mạ kẽm nhúng nóng hoặc inox, nhưng nó vẫn giúp giảm thiểu tác động của môi trường, đặc biệt trong điều kiện không quá ẩm ướt hoặc không tiếp xúc trực tiếp với hóa chất.

d. Tương thích với hệ ren inch – phù hợp cho máy móc nhập khẩu

Một trong những lợi ích quan trọng của đai ốc lục giác hệ inch là tính tương thích với các thiết bị, máy móc nhập khẩu từ Mỹ, Anh và một số nước sử dụng hệ đo lường inch. Trong quá trình bảo trì hoặc thay thế linh kiện, việc sử dụng đúng hệ ren giúp đảm bảo sự ăn khớp hoàn hảo, tránh hỏng hóc hoặc lỗi lắp ráp.

e. Giá thành hợp lý, dễ tìm mua

So với các loại đai ốc bằng inox hoặc các vật liệu đặc biệt khác, đai ốc lục giác hệ inch oxit đen có mức giá cạnh tranh hơn. Điều này giúp doanh nghiệp và cá nhân có thể dễ dàng lựa chọn sản phẩm phù hợp với ngân sách mà vẫn đảm bảo chất lượng và hiệu suất sử dụng.

2. Nhược điểm của đai ốc lục giác hệ inch oxit đen

a. Khả năng chống ăn mòn kém hơn so với inox hoặc mạ kẽm nhúng nóng

Mặc dù lớp phủ oxit đen có tác dụng bảo vệ nhất định, nhưng nó không thể so sánh với các lớp mạ kẽm nhúng nóng hoặc inox về khả năng chống ăn mòn. Trong môi trường ẩm ướt, tiếp xúc với nước biển, hóa chất hoặc điều kiện ngoài trời liên tục, lớp oxit đen có thể bị mài mòn nhanh chóng, làm giảm tuổi thọ của sản phẩm.

b. Không phổ biến bằng hệ ren mét tại thị trường Việt Nam

Hệ ren inch chủ yếu được sử dụng ở các nước như Mỹ và Anh, trong khi tại Việt Nam, hệ ren mét (theo tiêu chuẩn ISO) phổ biến hơn nhiều. Điều này khiến việc tìm kiếm phụ kiện, bu lông đi kèm hoặc thay thế đôi khi gặp khó khăn, đặc biệt khi lắp ráp với các linh kiện sản xuất trong nước.

c. Cần bảo dưỡng thường xuyên để duy trì tuổi thọ

So với các loại đai ốc mạ kẽm hoặc inox, đai ốc phủ oxit đen có thể yêu cầu bảo trì thường xuyên hơn. Nếu sử dụng trong môi trường có độ ẩm cao hoặc hóa chất, cần kiểm tra và bôi dầu định kỳ để duy trì độ bền và hạn chế gỉ sét.

d. Không phù hợp cho các ứng dụng yêu cầu cường độ siết cao

Mặc dù có độ bền tốt, nhưng so với đai ốc inox hoặc thép hợp kim cường độ cao, đai ốc lục giác hệ inch oxit đen không phải là lựa chọn tối ưu cho các ứng dụng đòi hỏi cường độ siết lớn, chẳng hạn như ngành hàng không, công nghiệp dầu khí, hoặc các hệ thống chịu tải động lực học cao.

1. Ưu điểm

• Độ bền cao: Chế tạo từ thép carbon hoặc thép hợp kim chất lượng, xử lý nhiệt giúp tăng độ cứng, chịu tải tốt trong môi trường khắc nghiệt.
• Thiết kế lục giác dễ thao tác: Phù hợp với nhiều dụng cụ như cờ lê, mỏ lết, súng vặn ốc, giúp lắp ráp nhanh chóng, tiết kiệm thời gian.
• Phủ oxit đen chống ăn mòn nhẹ: Bảo vệ bề mặt khỏi oxy hóa, phù hợp trong môi trường không quá ẩm hoặc ít tiếp xúc hóa chất.
• Tương thích với máy móc nhập khẩu: Hệ ren inch phù hợp với thiết bị từ Mỹ, Anh, giúp lắp ráp chính xác, tránh lỗi kỹ thuật.
• Giá thành hợp lý, dễ tìm mua: Rẻ hơn so với đai ốc inox hoặc vật liệu đặc biệt, phù hợp với nhiều nhu cầu sử dụng.

2. Nhược điểm

• Chống ăn mòn kém hơn inox hoặc mạ kẽm: Lớp oxit đen dễ bị mài mòn trong môi trường ẩm, hóa chất hoặc ngoài trời liên tục.
• Ít phổ biến tại Việt Nam: Hệ ren inch không thông dụng, có thể khó tìm phụ kiện thay thế so với hệ ren mét.
• Cần bảo dưỡng thường xuyên: Yêu cầu kiểm tra, bôi dầu định kỳ để hạn chế gỉ sét, đặc biệt trong môi trường ẩm cao.
• Không phù hợp với ứng dụng cường độ siết cao: Không tối ưu cho ngành hàng không, dầu khí hoặc hệ thống chịu tải động lớn.

Ứng dụng thực tế

Tán - Đai Ốc Hệ Inch Oxit Đen được ứng dụng rộng rãi trong nhiều lĩnh vực, bao gồm:

• Cơ khí chế tạo và lắp ráp máy móc: Trong ngành cơ khí, đai ốc lục giác hệ inch oxit đen được sử dụng để lắp ráp và cố định các bộ phận máy móc quan trọng, đặc biệt là những thiết bị nhập khẩu từ Mỹ sử dụng hệ ren inch. Ví dụ, trong một hệ thống băng tải công nghiệp nhập khẩu, các đai ốc này giúp cố định khung máy, trục quay và các bộ phận truyền động, đảm bảo sự vận hành ổn định và chính xác.

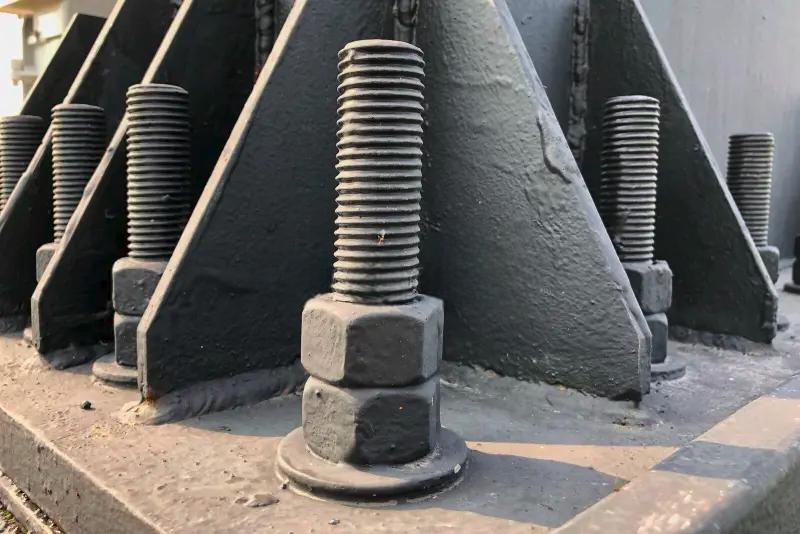

• Xây dựng và kết cấu thép: Đai ốc lục giác hệ inch oxit đen được ứng dụng trong các công trình xây dựng, đặc biệt là khi cần lắp đặt các kết cấu thép hoặc hệ giàn giáo. Chẳng hạn, trong một dự án xây dựng nhà xưởng sử dụng dầm thép tiêu chuẩn Mỹ, đai ốc này giúp siết chặt các mối nối thép, đảm bảo độ vững chắc và an toàn của công trình.

• Bảo trì và sửa chữa thiết bị: Nhiều loại máy móc và thiết bị công nghiệp sử dụng hệ ren inch, đặc biệt là các thiết bị đến từ Mỹ hoặc Anh. Đai ốc lục giác hệ inch oxit đen giúp việc bảo trì, thay thế linh kiện trở nên dễ dàng mà không cần phải thay đổi hoặc gia công lại các chi tiết ren. Ví dụ, trong ngành bảo trì xe tải và máy móc hạng nặng nhập khẩu từ Mỹ, các đai ốc này giúp kỹ thuật viên dễ dàng tháo lắp và thay thế phụ tùng đúng tiêu chuẩn.

Cách lắp đặt/Hướng dẫn sử dụng sản phẩm

Để đảm bảo hiệu quả lắp ráp và duy trì độ bền của mối ghép, việc lắp đặt Tán - Đai Ốc Hệ Inch Oxit Đen cần được thực hiện đúng kỹ thuật. Dưới đây là các bước chi tiết giúp đảm bảo kết nối chắc chắn, an toàn và bền vững.

Chuẩn bị trước khi lắp đặt:

Trước khi tiến hành lắp ráp, cần kiểm tra và chuẩn bị đầy đủ các yếu tố sau:

• Kiểm tra kích thước và bước ren: Đảm bảo đai ốc có cùng kích thước và bước ren với bu lông. Kiểm tra tiêu chuẩn ren (UNC hoặc UNF) để tránh lỗi lắp ráp gây hư hỏng ren.
• Làm sạch bề mặt ren: Sử dụng bàn chải thép hoặc dung dịch vệ sinh chuyên dụng để loại bỏ bụi bẩn, dầu mỡ hoặc rỉ sét trên bu lông và đai ốc. Điều này giúp đảm bảo lực siết ổn định và tránh kẹt ren.
• Chuẩn bị dụng cụ: Cờ lê, mỏ lết hoặc súng bắn bu lông có kích thước phù hợp để đảm bảo lực siết chính xác và tránh làm trờn ren.

Tiến hành lắp đặt:

• Đặt bu lông vào vị trí cần kết nối: Đưa bu lông xuyên qua lỗ ghép nối của các chi tiết. Nếu sử dụng thêm long đen (vòng đệm), cần lắp đặt đúng vị trí để tăng độ bền và tránh lỏng lẻo.
• Lắp đai ốc vào đầu ren: Xoay đai ốc theo chiều kim đồng hồ cho đến khi tiếp xúc chặt với bề mặt ghép nối.
• Siết chặt bằng dụng cụ phù hợp:
  • Dùng cờ lê, mỏ lết hoặc súng bắn bu lông để siết chặt đai ốc.
  • Đảm bảo lực siết tuân theo tiêu chuẩn kỹ thuật của từng loại bu lông và đai ốc để tránh quá lực gây hư hại ren hoặc thiếu lực làm lỏng mối ghép.
  • Với các ứng dụng quan trọng, nên sử dụng cờ lê đo lực (torque wrench) để kiểm soát lực siết chính xác.

Kiểm tra sau khi lắp đặt:

• Xác nhận độ chắc chắn: Kiểm tra lại mối ghép, đảm bảo đai ốc đã siết chặt đúng yêu cầu mà không có hiện tượng lỏng lẻo hoặc trờn ren.
• Kiểm tra định kỳ: Trong môi trường rung động mạnh hoặc chịu tải trọng thay đổi, cần kiểm tra định kỳ và siết lại nếu cần thiết để đảm bảo an toàn.
• Sử dụng các biện pháp chống lỏng: Với những mối ghép quan trọng, có thể sử dụng thêm keo khóa ren, đai ốc hãm hoặc vòng đệm chống xoay để tăng độ bền của mối nối.

FAQ:

1. Tán hệ inch mạ đen có những kích thước phổ biến nào?
2. Sự khác biệt giữa ren UNC và UNF là gì?
3. Lớp phủ oxit đen có tác dụng gì?
4. Sản phẩm này có phù hợp cho môi trường ngoài trời không?
5. Có thể sử dụng tán hệ inch mạ đen với bu lông hệ mét không?
6. Làm thế nào để bảo quản tán hệ inch mạ đen để tăng tuổi thọ?
7. Sản phẩm này có đạt tiêu chuẩn ASTM hoặc SAE không?
8. Tán hệ inch mạ đen có chịu được nhiệt độ cao không?

1. Tán hệ inch mạ đen có những kích thước phổ biến nào?

• Tán hệ inch mạ đen có nhiều kích thước khác nhau, phổ biến nhất bao gồm: 1/4"-20, 5/16"-18, 3/8"-16, 1/2"-13, 5/8"-11, 3/4"-10… Các kích thước này phù hợp với bu lông hệ inch có cùng bước ren.

2. Sự khác biệt giữa ren UNC và UNF là gì?

• UNC (Unified National Coarse): Ren thô, bước ren lớn hơn, giúp dễ lắp ráp và có khả năng chịu tải tốt trong các ứng dụng chịu rung động.
• UNF (Unified National Fine): Ren mịn, bước ren nhỏ hơn, giúp kết nối chặt hơn và chịu lực kéo tốt hơn, thích hợp cho các ứng dụng chính xác.

3. Lớp phủ oxit đen có tác dụng gì?

• Lớp phủ oxit đen giúp tăng cường tính thẩm mỹ, giảm ma sát khi lắp ráp và hỗ trợ chống ăn mòn nhẹ. Tuy nhiên, nó không cung cấp khả năng chống rỉ sét mạnh như mạ kẽm hoặc thép không gỉ.

4. Sản phẩm này có phù hợp cho môi trường ngoài trời không?

• Tán mạ đen có thể sử dụng ngoài trời nhưng không phải là lựa chọn tối ưu vì lớp phủ oxit đen chỉ chống ăn mòn nhẹ. Nếu tiếp xúc lâu dài với độ ẩm và thời tiết khắc nghiệt, cần sử dụng thêm lớp bảo vệ như dầu chống gỉ hoặc chọn vật liệu có độ bền cao hơn như inox.

5. Có thể sử dụng tán hệ inch mạ đen với bu lông hệ mét không?

• Không nên sử dụng tán hệ inch với bu lông hệ mét, vì hệ inch và hệ mét có bước ren khác nhau, dẫn đến lỏng lẻo hoặc không thể lắp ghép chính xác.

6. Làm thế nào để bảo quản tán hệ inch mạ đen để tăng tuổi thọ?

• Bảo quản trong môi trường khô ráo, thoáng mát để tránh hơi ẩm.
• Có thể bôi dầu chống gỉ hoặc sử dụng túi hút ẩm khi lưu trữ trong thời gian dài.
• Nếu sử dụng ngoài trời, có thể sơn phủ bảo vệ hoặc chọn loại vật liệu chống ăn mòn tốt hơn.

7. Sản phẩm này có đạt tiêu chuẩn ASTM hoặc SAE không?

• Tán hệ inch mạ đen thường tuân theo các tiêu chuẩn ASTM A563, SAE J995 hoặc các tiêu chuẩn khác tùy theo cấp độ cường độ và ứng dụng cụ thể. Cần kiểm tra thông số kỹ thuật từ nhà sản xuất để biết chính xác tiêu chuẩn áp dụng.

8. Tán hệ inch mạ đen có chịu được nhiệt độ cao không?

• Tùy thuộc vào vật liệu chế tạo, tán mạ đen tiêu chuẩn có thể chịu được nhiệt độ trung bình. Tuy nhiên, nếu sử dụng trong môi trường nhiệt độ cao, nên chọn loại tán thép hợp kim cường độ cao hoặc tán inox để đảm bảo độ bền và an toàn.
