Thước đo mối hàn là loại thước đo dùng để kiểm tra sự liên kết, kiểm tra kích thước trước khi hàn, kiểm tra kích thước mối hàn, và đo kiểm góc giữa 2 chi tiết hàn. Được làm bằng chất liệu thép inox cao cấp đảm bảo chắc chắm khả năng chống gỉ và chống mài mòn. Ứng dụng rộng rãi trong các lĩnh vực cơ khí, điện lạnh, sản xuất linh kiện điện tử.
Bạn chưa tìm được sản phẩm? Tìm thêm qua bộ lọc sản phẩm.
1. Thước đo mối hàn là gì?
Hàn là phương pháp công nghệ nhằm nối các chi tiết máy bằng kim loại hoặc phi kim loại với nhau bằng cách nung nóng chỗ nối đến trạng thái hàn (chảy hoặc dẻo), sau đó kim loại lỏng hóa rắn, hoặc kim loại dẻo thông qua lực ép, chỗ nối tạo thành mối liên kết bền vững gọi là mối hàn.
Thước đo mối hàn (Welding gauge) là công cụ cho phép kiểm tra độ thẳng hàng, kiểm tra kích thước trước khi hàn, kiểm tra kích thước mối hàn thành phẩm, kiểm tra độ rỗ của mối hàn. Mối hàn không đảm bảo chất lượng sẽ ảnh hưởng đến tính dẫn điện giữa các thiết bị hàn, làm thay đổi áp lực cần thiết đến phần kim loại được hàn, hoặc gây biến dạng, cong vênh thành phẩm,... dẫn đến ảnh hưởng năng suất toàn hệ thống dây chuyền sản xuất. Thước đo mối hàn giúp kỹ sư kiểm tra sự liên kết giữa hai mối hàn, được sử dụng rộng rãi ở đa dạng ngành nghề, từ cơ khí, điện lạnh, đến sản xuất linh kiện điện tử, công trình công cộng,...
2. Cấu tạo thước đo mối hàn?
Hiện nay trên thị trường có nhiều loại thước đo mối hàn khác nhau, thích hợp cho nhiều chức năng, môi trường, mục đích sử dụng khác nhau. Mecsu cung cấp các loại thước đo mối hàn như sau:
a. Thước đo góc mối hàn
Kho hàng Mecsu cung cấp hai loại thước đo góc mối hàn chuyên dụng đến từ thương hiệu Niigata Seiki của Nhật Bản: AP-130 và WGA-65.

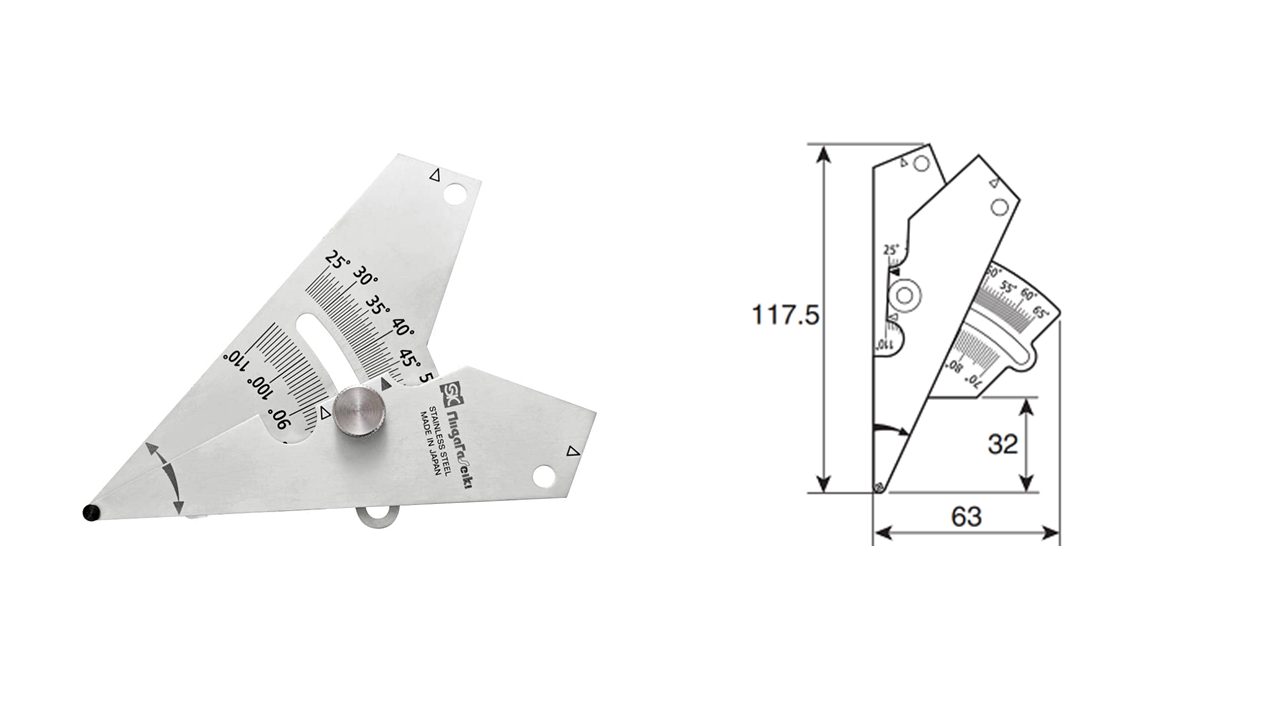

Hình 1. Thước đo góc mối hàn Niigata Seiki AP-130 (mecsu.vn)
Thước đo góc mối hàn AP-130 được chế tạo từ thép không gỉ SUS410, có độ bền và độ cứng cao, có độ dẻo dai và chống ăn mòn tốt. Thước có bề mặt bạc mờ và thang đo dễ đọc.
AP-130 thuộc dạng thước đo cơ, độ phân giải từ 1° (giá trị đọc tối thiểu), với phạm vi đo góc vát từ 30° đến 130°, góc uốn từ 0° đến 90°, độ nghiêng mối hàn từ 0° đến 180°.
AP-130 có thể thực hiện phép đo trực tiếp mà không bị nhiễu do phồng sau khi lắp ép hoặc tích tụ sau khi hàn. Thước đo áp dụng cho việc đo diện tích tiếp xúc áp suất, góc gấp của các phụ kiện hàn giáp mép, đo mặt bích, góc uốn của tấm phủ kim loại, đo góc diện tích mối hàn, đo góc kẹp vật liệu tấm phủ,... Đặc tính chắc chắn và nhẹ, được đóng gói kèm hộp nhựa, cho phép người lao động dễ dàng mang theo, đo đạc trong phạm vi rộng.

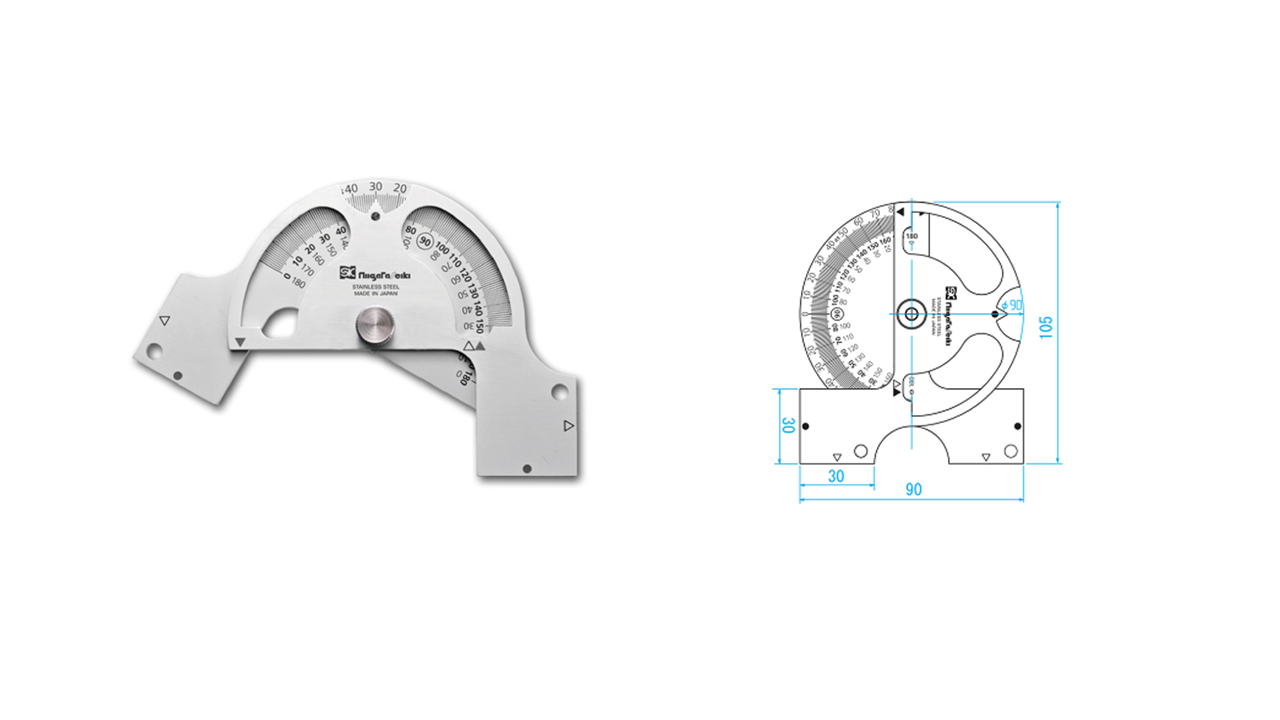

Hình 2. Thước đo góc mối hàn Niigata Seiki WGA-65
Tương tự AP-130, thước đo góc mối hàn Niigata Seiki WGA-65 cũng được chế tạo từ thép không gỉ SUS410, cung cách đóng gói chắc chắn, nhỏ gọn, tiện lợi.
WGA-65 nổi bật với đầu thước nhọn, cho phép đo các tấm mỏng từ 15mm trở xuống, với khe hở gốc là 0mm. Thước đọc được giá trị tối thiểu từ 0.5°, đo góc vát từ 30-130°, góc hàn từ 0-180°.
b. Thước đo mối hàn
Thước đo mối hàn được dùng chuyên dụng cho việc đo độ sâu mối hàn và độ cao của kim loại mối hàn thừa. Mecsu cung cấp các loại thước đo mối hàn như sau:
Thước đo mối hàn | Hệ kích thước | Phạm vi đo | Độ chính xác | Độ phân giải | Loại |
Niigata Seiki AWG-10 | Met | 0-11mm | ±0.2mm | 0.1mm | Loại Cơ |
Niigata Seiki GDCS-20WG | Met | 0-20mm | ±0.03mm | 0.01mm | Loại Điện Tử |
Niigata Seiki WGU-7M | Met | 0-25mm, 0-15mm, 0°-60°, 2-5mm | Loại Cơ | ||
Niigata Seiki WGU-8M | Met | 0-25mm, 0-15mm, 0°-70°, 2-5mm, 0-53mm | Loại Cơ | ||
Niigata Seiki WGU-9M | Met | 0-25mm, 0-15mm, 0°-70°, 2-5mm, 0-53mm | Loại Cơ |
AWG-10 được làm bằng thép không gỉ, dùng để đo và kiểm tra kích thước của lớp phủ và góc hàn.

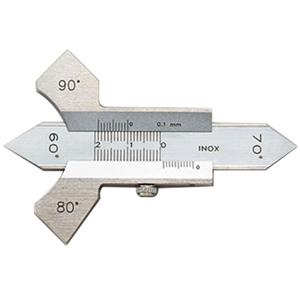

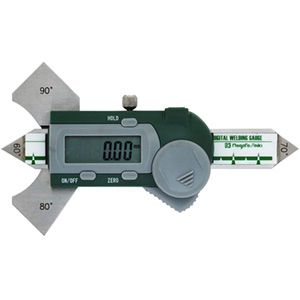

Hình 3. Thước đo mối hàn Niigata Seiki AWG-10 (cơ) và GDCS-20WG (điện tử)
WGU-7M và WGU-8M cho phép đo kích thước của lớp phủ mối hàn, góc lượn, chiều dài chân, độ sâu cắt xén của góc hàn,...
Thước đo chế tạo từ thép không gỉ, với cấu trúc in khắc dễ đọc, thuận tiện cho công việc hàn nói chung, phù hợp cho đa dạng lĩnh vực.

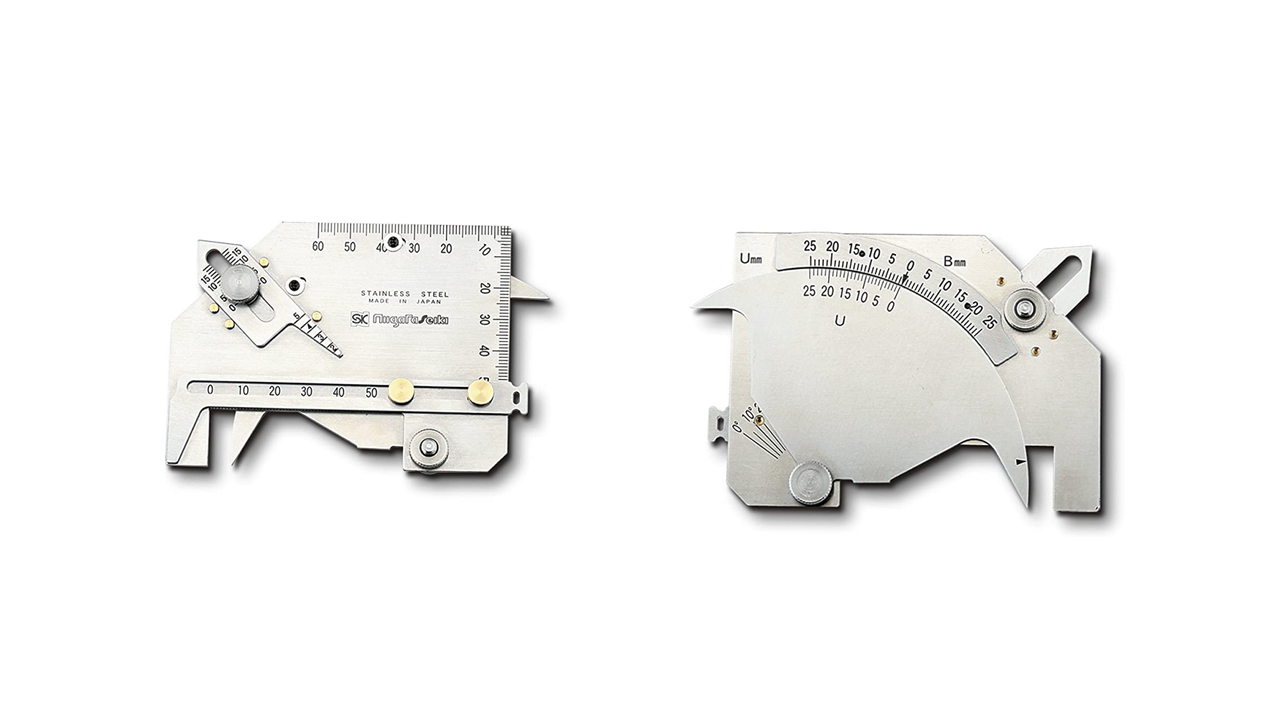

Hình 4. Hình dạng thước đo mối hàn Niigata Seiki WGU-7M/8M

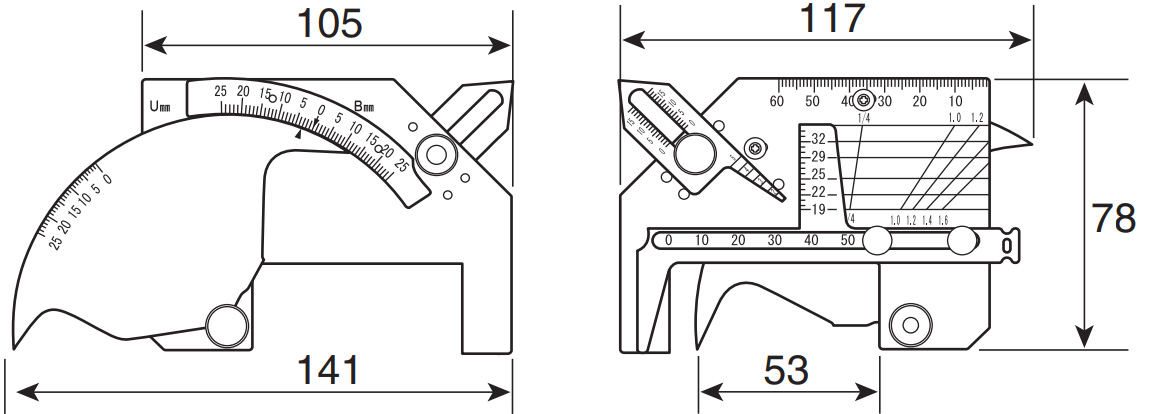

Hình 5. Cấu tạo WGU-7M
Hình 6. Cấu tạo WGU-8M
Thước đo mối hàn Niigata Seiki WGU-9M được làm từ thép không gỉ SUS420J2, với hàm lượng cacbon trung bình, nhưng lại sở hữu độ bền cao, khả năng chống va đập tốt ở điều kiện đã được xử lý nhiệt, và khả năng chống ăn mòn tuyệt vời trong môi trường axit, môi trường chứa nhiều hóa chất và chất tẩy rửa gia dụng.
So với các phiên bản khác, ngoài ứng dụng cho đo kích thước lớp phủ mối hàn, góc lượn, chiều dài chân,... WGU-9M được thêm các chức năng đo lường như đo độ dày tấm, chiều rộng đường hàn, đường kính vật tròn và độ phồng của mối hàn thép rèn.
Hình 7. Cấu tạo WGU-9M
