Kí Hiệu Các Loại Van Khí Nén: Hướng Dẫn Chi Tiết

Hệ thống khí nén là một giải pháp đơn giản, sạch sẽ, dễ thiết kế và vận hành, đặc biệt phù hợp với nhiều môi trường khắc nghiệt như sản xuất công nghiệp, tự động hóa, hay chế biến thực phẩm.

Hệ thống khí nén là một giải pháp đơn giản, sạch sẽ, dễ thiết kế và vận hành, đặc biệt phù hợp với nhiều môi trường khắc nghiệt như sản xuất công nghiệp, tự động hóa, hay chế biến thực phẩm. Trong hệ thống khí nén, các thiết bị như xi lanh khí nén, van khí nén, và đầu nối khí nén đóng vai trò quan trọng và được sử dụng phổ biến. Để đảm bảo tính đồng bộ và thống nhất trong thiết kế, vận hành hệ thống khí nén cả trong nước và quốc tế, việc sử dụng các kí hiệu van khí nén theo chuẩn quốc tế là vô cùng cần thiết.

Trong bài viết này, Mecsu sẽ giới thiệu chi tiết về các kí hiệu van khí nén phổ biến, bao gồm van thay đổi hướng, van một chiều, van logic OR/AND, van xả khí nhanh, van tiết lưu, và van chân không. Thông tin này sẽ giúp bạn dễ dàng hiểu và áp dụng trong thiết kế, lắp đặt hệ thống khí nén hiệu quả.

Kí Hiệu Van Khí Nén Là Gì?

Kí hiệu van khí nén là các biểu tượng quy chuẩn được sử dụng để mô tả chức năng, cấu trúc, và cách hoạt động của các loại van trong sơ đồ hệ thống khí nén. Việc sử dụng kí hiệu chuẩn giúp:

• Thống nhất thiết kế: Đảm bảo kỹ sư và kỹ thuật viên trên toàn thế giới hiểu được sơ đồ hệ thống.

• Tăng hiệu quả lắp đặt: Giảm thiểu sai sót trong quá trình lắp ráp và vận hành.

• Dễ dàng bảo trì: Hỗ trợ việc kiểm tra, sửa chữa hệ thống nhanh chóng và chính xác.

Các kí hiệu này tuân theo tiêu chuẩn quốc tế như ISO 1219-1, được áp dụng rộng rãi trong ngành công nghiệp khí nén.

Các Kí Hiệu Van Khí Nén Phổ Biến

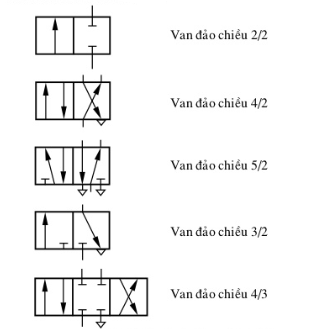

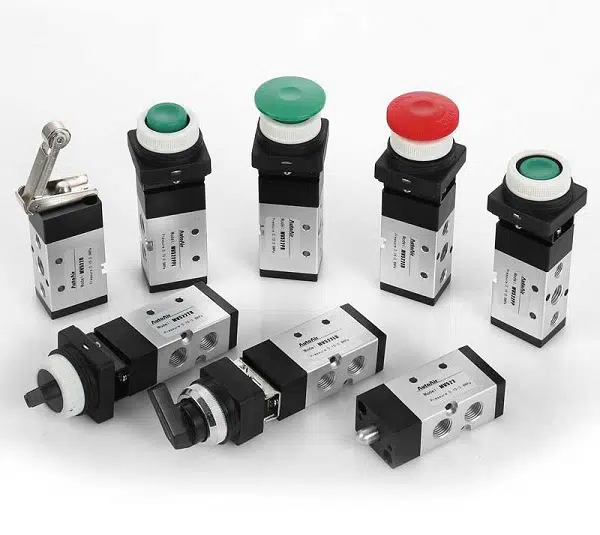

1. Kí Hiệu Van Thay Đổi Hướng Khí Nén

Van thay đổi hướng khí nén, hay còn gọi là van đảo chiều, được sử dụng để chuyển hướng dòng khí nén trong hệ thống, điều khiển các thiết bị như xi lanh hoặc motor khí. Kí hiệu của van thay đổi hướng thường biểu thị số cổng và trạng thái hoạt động (ví dụ: 2/2, 3/2, 5/2).

Kí hiệu phổ biến:

• Van 2/2: 2 cổng, 2 trạng thái (mở/đóng). Kí hiệu: Một hình vuông với 2 cổng, 1 đường mũi tên chỉ trạng thái.

• Van 3/2: 3 cổng (1 vào, 1 ra, 1 xả), 2 trạng thái (thường đóng/thường mở). Kí hiệu: Hình vuông với 3 cổng, 2 trạng thái thể hiện bằng mũi tên.

• Van 5/2: 5 cổng (1 vào, 2 ra, 2 xả), 2 trạng thái. Kí hiệu: Hình chữ nhật với 5 cổng, 2 trạng thái được vẽ bằng các đường nối.

• Van 5/3: 5 cổng, 3 trạng thái (trái, phải, giữa). Kí hiệu: Hình chữ nhật với 5 cổng, 3 trạng thái thể hiện bằng 3 ô nhỏ.

Ứng dụng: Điều khiển xi lanh đơn/đôi, motor khí trong dây chuyền sản xuất tự động.

2. Kí Hiệu Van Một Chiều

Van một chiều đảm bảo dòng khí nén chỉ đi theo một hướng, ngăn dòng ngược lại, giúp bảo vệ hệ thống và tăng độ an toàn.

Kí hiệu:

• Hình tam giác nằm ngang, một đầu có đường thẳng vuông góc (biểu thị chặn dòng ngược), bên trong có biểu tượng lò xo (nếu van có lò xo).

Ví dụ:

• Van một chiều cơ bản: Kí hiệu tam giác đơn giản.

• Van một chiều có lò xo: Tam giác với biểu tượng lò xo bên trong.

Ứng dụng: Máy nén khí, hệ thống khí nén trong dây chuyền đóng gói, bảo vệ thiết bị.

3. Kí Hiệu Van Logic OR

Van logic OR (hoặc) cho phép dòng khí đi qua khi ít nhất một trong hai cổng vào (P1 hoặc P2) có khí nén.

Kí hiệu:

• Hình chữ Y ngược, với 2 cổng vào (P1, P2) và 1 cổng ra (A).

Bảng logic của van:

Ứng dụng: Hệ thống khí nén cần lựa chọn nguồn khí từ nhiều đầu vào, như trong tự động hóa hoặc dây chuyền sản xuất.

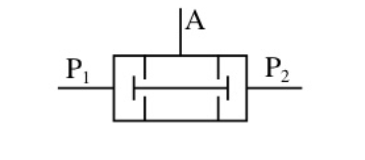

4. Kí Hiệu Van Logic AND

Van logic AND (và) chỉ cho phép dòng khí đi qua khi cả hai cổng vào (P1 và P2) đều có khí nén.

Kí hiệu:

• Hình chữ Y ngược với một đường thẳng ngang ở giữa, biểu thị điều kiện "cả hai cổng đều có khí".

Bảng logic của van:

Ứng dụng: Hệ thống yêu cầu đồng thời hai điều kiện khí nén, như trong các dây chuyền sản xuất phức tạp hoặc hệ thống an toàn.

5. Kí Hiệu Van Xả Khí Nhanh

Van xả khí nhanh được sử dụng để xả khí dư trong hệ thống một cách nhanh chóng, thường được đặt gần xi lanh để tăng tốc độ vận hành.

Kí hiệu:

• Hình tam giác với một cổng vào, một cổng ra, và một cổng xả (thường có mũi tên hướng ra ngoài).

Ứng dụng: Tăng tốc độ rút của xi lanh khí, giảm áp suất dư trong hệ thống tự động hóa.

6. Kí Hiệu Van Tiết Lưu

Van tiết lưu điều chỉnh lưu lượng khí nén bằng cách thay đổi tiết diện dòng chảy, giúp kiểm soát tốc độ xi lanh hoặc thiết bị.

Phân loại và kí hiệu:

• Van tiết lưu không thay đổi tiết diện: Hình mũi tên đôi với một đường gạch ngang (biểu thị tiết diện cố định).

• Van tiết lưu thay đổi tiết diện: Hình mũi tên đôi với biểu tượng điều chỉnh (thường là một mũi tên nhỏ vuông góc).

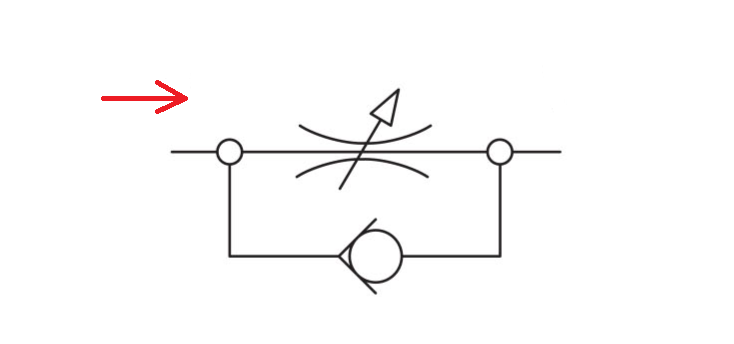

• Van tiết lưu một chiều: Kết hợp kí hiệu van tiết lưu và van một chiều (tam giác bên trong mũi tên đôi).

Ứng dụng: Điều chỉnh tốc độ xi lanh, máy nén khí, dây chuyền sản xuất thực phẩm (ví dụ: van tiết lưu Airtac PSA6D, 79,521 VNĐ).

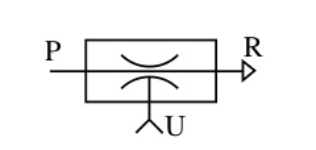

7. Kí Hiệu Van Chân Không

Van chân không được sử dụng trong các hệ thống hút chân không, giúp hút và giữ các chi tiết hoặc vật liệu trong quá trình sản xuất.

Kí hiệu:

• Hình chữ nhật với biểu tượng mũi tên hướng xuống (biểu thị áp suất âm) và một cổng kết nối với hệ thống chân không.

Ứng dụng: Hệ thống hút chân không trong dây chuyền đóng gói, lắp ráp điện tử, hoặc vận chuyển vật liệu nhẹ.

Bảng Tổng Hợp Kí Hiệu Van Khí Nén

Lợi Ích Khi Hiểu Kí Hiệu Van Khí Nén

• Thiết kế chính xác: Hiểu kí hiệu giúp kỹ sư thiết kế hệ thống khí nén chính xác, giảm sai sót.

• Hợp tác quốc tế: Kí hiệu chuẩn ISO 1219-1 đảm bảo sự thống nhất khi làm việc với các đối tác quốc tế.

• Tối ưu vận hành: Giúp kỹ thuật viên lắp đặt, vận hành, và bảo trì hệ thống nhanh chóng, hiệu quả.

FAQ

Kí hiệu van khí nén được lấy theo tiêu chuẩn nào?

Kí hiệu van khí nén thường tuân theo tiêu chuẩn ISO 1219-1, được sử dụng rộng rãi trên toàn thế giới.

Tại sao cần sử dụng kí hiệu van khí nén?

Kí hiệu giúp thống nhất thiết kế, lắp đặt, và bảo trì hệ thống khí nén, giảm thiểu sai sót và tăng hiệu quả vận hành.

Làm sao để nhận biết các loại van khí nén qua kí hiệu?

Mỗi loại van có kí hiệu đặc trưng (ví dụ: van một chiều có hình tam giác, van thay đổi hướng có hình vuông/chữ nhật với số cổng và trạng thái). Xem chi tiết trong bảng kí hiệu hoặc tài liệu kỹ thuật từ nhà sản xuất.

Mecsu có cung cấp van khí nén không?

Có! Mecsu cung cấp đa dạng van khí nén từ các thương hiệu uy tín như Pisco, Airtac, CDC, với giá từ 50,000 VNĐ (van một chiều) đến 1,224,824 VNĐ (van tiết lưu Pisco BJSU10).
