Cút Nối Đuôi Chuột: Linh Kiện Không Thể Thiếu Trong Hệ Thống Khí Nén

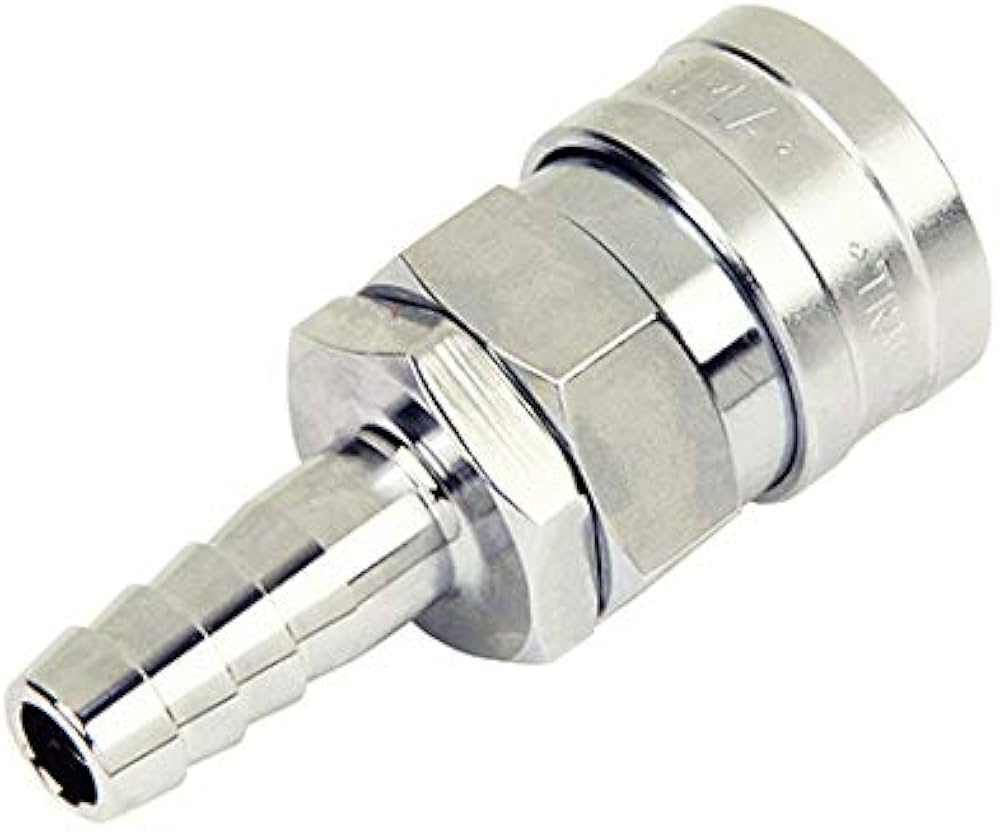

Cút nối đuôi chuột (hose barb fitting, quick coupling hose barb), còn được gọi là đầu nối bi cái, khớp nối nhanh đuôi chuột, hoặc đầu nối ống mềm

Cút nối đuôi chuột (hose barb fitting, quick coupling hose barb), còn được gọi là đầu nối bi cái, khớp nối nhanh đuôi chuột, hoặc đầu nối ống mềm, là phụ kiện quan trọng trong các hệ thống khí nén, thủy lực, và dẫn khí/lỏng. Với thiết kế phần đuôi côn (barb) giữ chặt ống mềm (PU, PE, nylon) và cơ chế tháo lắp nhanh, cút nối đuôi chuột đảm bảo kết nối kín khít 99.9%, chịu áp suất cao, và tự khóa khí hiệu quả.

Chủ yếu được làm từ thép, đồng thau, hoặc inox, sản phẩm này nổi bật với khả năng chống mài mòn, chịu áp suất 15-30 bar, và tần suất tháo lắp lớn. Cút nối đuôi chuột được ứng dụng rộng rãi trong công nghiệp ô tô, cơ khí, tưới tiêu, và hệ thống phun sương.

Cấu Tạo

Cấu Tạo Chi Tiết

Cút nối đuôi chuột có thiết kế gọn nhẹ, gồm các bộ phận chính:

• Thân nối: Làm từ thép, đồng thau, hoặc inox, với lỗ cắm ống từ 5/16" đến 1" (8-25mm). Công dụng: Tạo khung kết nối chắc chắn, chịu áp suất 15-30 bar.

• Đuôi côn (barb): Phần răng cưa hoặc côn, giữ chặt ống mềm. Công dụng: Ngăn ống tuột, đảm bảo kín khí/lỏng.

• Cơ chế bi cái: Hệ thống bi thép bên trong, tự khóa khí khi tháo/lắp. Công dụng: Kết nối nhanh trong 2-3 giây, ngăn rò rỉ.

• Gioăng NBR (tùy chọn): Cao su nitrile, chịu áp suất 15-30 bar. Công dụng: Tăng độ kín khít, tiết kiệm năng lượng 10-15%.

Tiêu Chuẩn Kỹ Thuật

Cút nối đuôi chuột tại Mecsu.vn đạt các tiêu chuẩn quốc tế:

• ISO 7241: Tiêu chuẩn cho khớp nối nhanh khí nén, chịu áp suất 15-30 bar, nhiệt độ -20°C đến 120°C.

• JIS B 8360: Tiêu chuẩn Nhật Bản, đảm bảo độ bền và độ chính xác, phổ biến trong sản phẩm Nitto Kohki, NKC.

• RoHS: Vật liệu thân thiện môi trường, phù hợp công nghiệp thực phẩm, y tế.

Vật Liệu

Loại Vật Liệu

Cút nối đuôi chuột chủ yếu làm từ:

• Thép: Chống mài mòn, chịu áp suất cao, phổ biến trong công nghiệp nặng.

• Đồng thau: Chống ăn mòn, chịu nhiệt, dùng trong khí nén, thủy lực.

• Inox 304/316: Chịu hóa chất, phù hợp thực phẩm, y tế.

Đặc Điểm Vật Liệu

• Thép: Giá 50,000-450,000 VNĐ, chịu áp suất 30 bar, bền 5-7 năm, nhưng nặng và dễ gỉ nếu không mạ.

• Đồng thau: Giá 20,000-200,000 VNĐ, chịu nhiệt 180°C, chống ăn mòn tốt, nhẹ hơn thép.

• Inox 304/316: Giá 100,000-600,000 VNĐ, chịu nhiệt 200°C, đạt chuẩn FDA, nhưng chi phí cao.

Xử Lý Bề Mặt

• Mạ niken: Tăng độ cứng, chống gỉ cho thép và đồng thau.

• Đánh bóng: Đảm bảo bề mặt inox nhẵn, dễ vệ sinh.

• Phủ chống ăn mòn: Tăng tuổi thọ trong môi trường hóa chất.

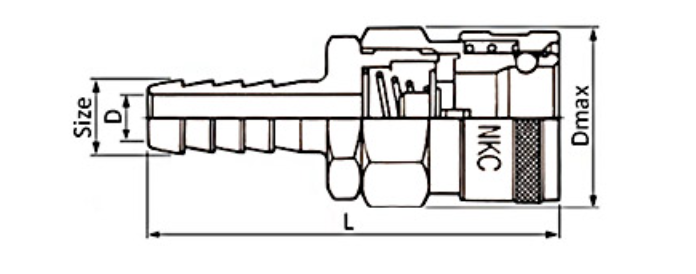

Bảng Thông Số Kích Thước Lựa Chọn Cút Nối Đuôi Chuột

Phân Loại

Theo Hình Dạng

• Cút nối thẳng: Phổ biến nhất, như Nitto 20SH (155,544 VNĐ). Đặc điểm: Kết nối ống mềm với nguồn khí hoặc thiết bị, đơn giản, hiệu quả.

Theo Size

• Hệ inch: 5/16", 1/4", 3/8", 1/2", 3/4", 1" (tương ứng 8-25mm).

Theo Vật Liệu

• Thép (chủ đạo), đồng thau, inox 304/316 (đã mô tả ở phần vật liệu).

Theo Kiểu Kết Nối

• Đầu cái (female coupling): Kết nối với đầu bi đực, tự khóa khí, như NKC NL-24SH (113,300 VNĐ).

• Nối ống (hose barb): Kết nối trực tiếp với ống mềm PU/PE, không cần ren.

Ưu & Nhược Điểm

Ưu Điểm

• Kết nối nhanh: Tháo/lắp trong 2-3 giây nhờ cơ chế bi cái, tiết kiệm 50% thời gian so với nối ren.

• Kín khí vượt trội: Gioăng NBR ngăn rò rỉ 99.9%, tiết kiệm năng lượng 10-15%.

• Chịu áp suất cao: Lên đến 30 bar, phù hợp công nghiệp nặng.

• Độ bền cao: Thép bền 5-7 năm, tần suất tháo lắp lớn.

• Giá hợp lý: Từ 51,654 VNĐ (CDC SH20) đến 668,584 VNĐ (Nitto 800SH).

Nhược Điểm

• Yêu cầu kỹ thuật: Cần chọn đúng kích thước ống (8-25mm) và đầu bi đực tương thích.

• Trọng lượng: Thép nặng hơn nhựa, khó di chuyển trong hệ thống lớn.

• Chi phí cao: Inox hoặc thép cao cấp (Nitto) giá cao hơn nhựa hoặc đồng.

Ứng Dụng

Cút nối đuôi chuột được sử dụng rộng rãi:

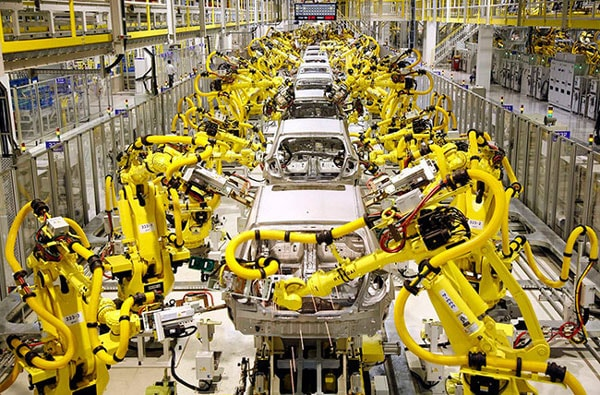

• Công nghiệp ô tô: Kết nối ống hơi với súng xiết bulong, phun sơn, như Nitto 30SH (158,693 VNĐ) trong gara.

• Cơ khí: Nối máy nén khí với xi lanh, van, như NKC NL-24SH (113,300 VNĐ) trong xưởng sản xuất.

• Xây dựng: Kết nối ống dẫn khí cho máy khoan, búa hơi, như Nitto 400SH (489,020 VNĐ).

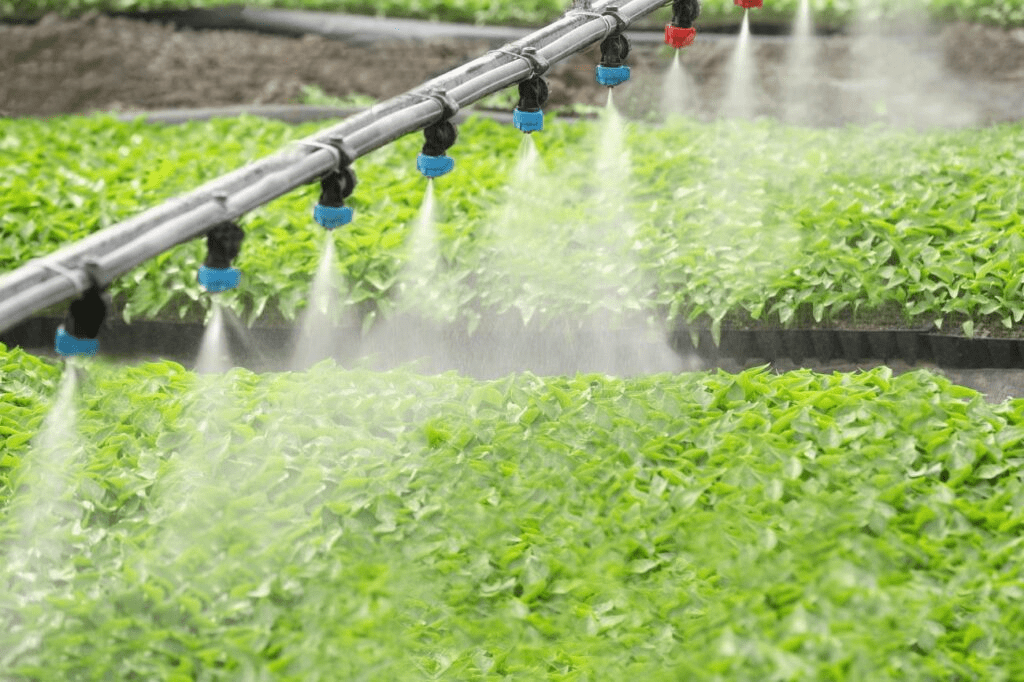

• Tưới tiêu: Dùng trong hệ thống phun sương, tưới cây, như CDC SH20 (51,654 VNĐ).

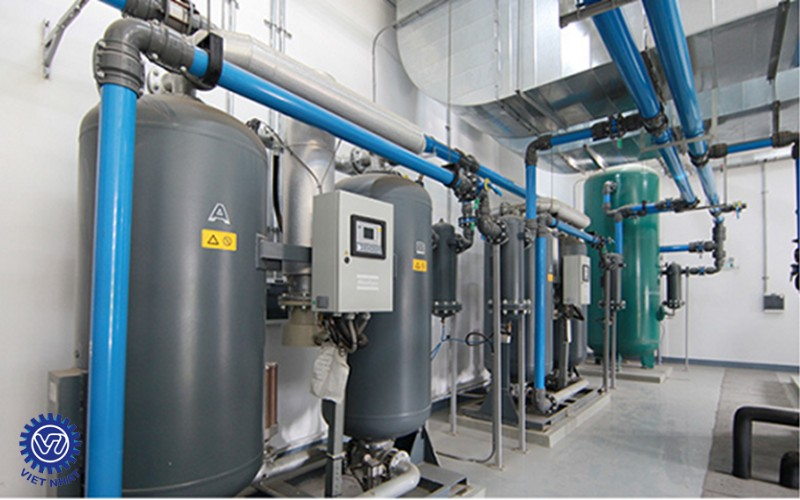

• Công nghiệp nặng: Hệ thống khí nén áp suất cao, như Nitto 800SH (668,584 VNĐ).

Cách Lắp Đặt Sử Dụng

• Chuẩn bị: Cắt ống mềm PU/PE thẳng, đảm bảo đầu ống không méo.

• Lắp ống: Đẩy ống vào đuôi côn với lực vừa đủ, dùng kẹp đai để cố định.

• Kết nối đầu bi: Gắn đầu bi cái với đầu bi đực, nghe tiếng “click” khi khóa.

• Kiểm tra: Bật hệ thống, kiểm tra rò rỉ khí.

• Tháo: Nhấn cơ chế bi để thả đầu bi đực, kéo ống ra.

• Lưu ý: Chọn đúng kích thước ống (8-25mm) và vệ sinh định kỳ để duy trì hiệu suất.

FAQ

Cút nối đuôi chuột khác gì cút nối nhanh khí nén?

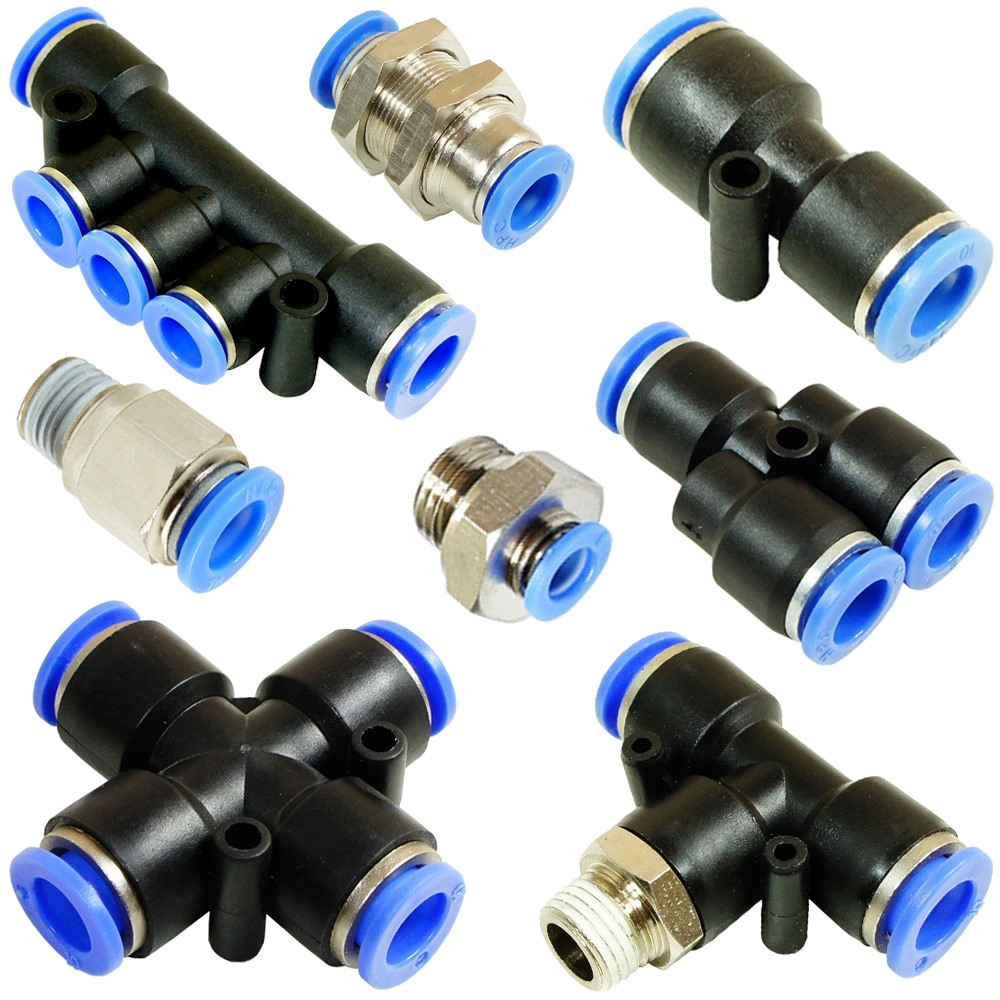

Cút nối đuôi chuột dùng đuôi côn và cơ chế bi cái, tự khóa khí, chịu áp suất cao (30 bar), phù hợp tần suất tháo lắp lớn. Cút nối nhanh khí nén dùng nút nhấn, nhẹ hơn, nhưng giới hạn áp suất (~10 bar).

Cút nối đuôi chuột bền bao lâu?

Thép bền 5-7 năm, inox 316 bền 7-10 năm ở áp suất <30 bar, nhiệt độ -20°C đến 120°C.

Có tự lắp cút nối đuôi chuột được không?

Được, chỉ cần chọn đúng kích thước ống và đầu bi đực, đẩy ống vào đuôi côn, và dùng kẹp đai. Liên hệ Mecsu.vn qua hotline 18008137 để được tư vấn.

Giá cút nối đuôi chuột bao nhiêu?

Từ 51,654 VNĐ (CDC SH20) đến 668,584 VNĐ (Nitto 800SH). Mua sỉ tiết kiệm 20-30%.

Cút nối đuôi chuột dùng cho công nghiệp nặng được không?

Có, loại thép (Nitto 800SH) chịu áp suất 30 bar, phù hợp công nghiệp nặng, xây dựng. Khám phá tại Mecsu.vn.

Cút nối đuôi chuột là linh kiện thiết yếu trong hệ thống khí nén, thủy lực, và tưới tiêu, với khả năng kết nối nhanh, kín khít, và chịu áp suất cao. Sản phẩm từ Mecsu.vn, như Nitto Kohki, NKC, CDC, đảm bảo chất lượng Nhật Bản, độ bền 5-10 năm, và giá từ 51,654 VNĐ. Để sở hữu cút nối đuôi chuột chính hãng, hãy truy cập Mecsu.vn hoặc gọi hotline 18008137 để được tư vấn và giao hàng nhanh 1-2 giờ!
