Hướng Dẫn Đo Khe Hở Vòng Bi Bạc Đạn Chính Xác Nhất

Đăng bởi: Anh Thợ Điện (Đụng) – Đam mê cơ khí trong máu rồi, biết gì chia sẻ đó, anh em cùng nhau chia sẻ nhé! Đội ngũ chuyên gia Mecsu

Một thực tế cho thấy rằng nhu cầu đo khe hở vòng bi bạc đạn chính xác đang ngày càng quan trọng để đảm bảo hiệu suất và tuổi thọ của máy móc. Nếu anh em làm sai, có thể dẫn đến rung động, mài mòn sớm, hoặc thậm chí hỏng hóc thiết bị. Với vai trò là đại lý phân phối vòng bi SKF chính hãng, Mecsu sẽ gửi đến anh em tất tần tật các bước chi tiết, công cụ cần thiết, cùng những lưu ý quan trọng để đo khe hở chuẩn nhất. Cùng tìm hiểu với chúng tôi nhé!

Tại Sao Cần Đo Khe Hở Vòng Bi?

Trước khi anh em bắt tay vào đo khe hở, hãy hiểu rõ khái niệm này đã nhé! Khe hở vòng bi (radial internal clearance) là khoảng cách giữa vòng trong và vòng ngoài khi không có tải trọng. Việc đo đúng giúp duy trì độ đồng tâm, giảm ma sát, và tối ưu hóa hiệu suất.

Nếu anh em đo không chuẩn, máy móc có thể gặp vấn đề lớn. Vì vậy, việc nắm rõ cách làm là cực kỳ cần thiết. Mecsu sẽ hướng dẫn anh em từng bước để mọi thứ mượt mà nhất!

Tại Sao Cần Đo Khe Hở Đúng Cách?

Đo khe hở chính xác giúp anh em đảm bảo hiệu suất, kéo dài tuổi thọ vòng bi, và tránh hỏng hóc, đồng thời bảo vệ an toàn cho thiết bị.

• Lợi ích của việc đo đúng cách:

• Giữ khe hở chuẩn (theo tiêu chuẩn SKF), giảm ma sát và nhiệt độ.

• Tăng tuổi thọ vòng bi, giảm chi phí bảo trì.

• Ngăn ngừa rung động và tiếng ồn khó chịu.

• Hậu quả nếu làm sai:

• Khe hở quá lớn gây lỏng lẻo, dẫn đến mài mòn sớm.

• Khe hở quá nhỏ tạo áp lực quá mức, làm biến dạng vòng bi.

• Ví dụ thực tế: Một nhà máy sản xuất quạt tại Đà Nẵng đã giảm 20% thời gian ngừng máy nhờ đo khe hở chính xác cho vòng bi SKF 6205 theo hướng dẫn từ Mecsu.

Công Cụ Cần Thiết Để Đo Khe Hở

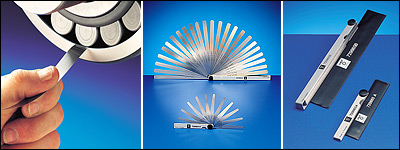

Để đo khe hở vòng bi chuẩn xác, anh em cần chuẩn bị thước đo khe hở (feeler gauge), đồng hồ so (dial indicator), và vòng bi sạch sẽ.

• Thước đo khe hở (Feeler Gauge): Dùng để đo trực tiếp, với các lá thép mỏng từ 0,01mm đến 1mm, phù hợp cho vòng bi nhỏ như SKF 608 ZZ.

• Đồng hồ so (Dial Indicator): Đo độ dịch chuyển chính xác, lý tưởng cho vòng bi lớn như SKF 3202 ATN9.

• Vật liệu bổ sung: Găng tay bảo hộ, khăn lau sạch, và tài liệu kỹ thuật SKF từ Mecsu.

• Lưu ý: Chỉ nên dùng công cụ từ SKF hoặc nhà cung cấp uy tín để đảm bảo độ chính xác nhé!

Ví dụ thực tế: Mecsu đã cung cấp bộ thước đo khe hở cho một xưởng sửa chữa ghế xoay tại TP.HCM, giúp kỹ thuật viên đo vòng bi SKF 6001 ZZ chính xác chỉ trong 5 phút.

Hướng Dẫn Đo Khe Hở Vòng Bi Từng Bước

Dưới đây là 6 bước đo khe hở vòng bi chính xác, áp dụng cho các loại vòng bi như cầu, đũa, hoặc côn.

• Bước 1: Chuẩn bị

• Kiểm tra vòng bi (mã số, bề mặt) và lau sạch bằng khăn.

• Đeo găng tay bảo hộ, tham khảo tài liệu SKF từ Mecsu để biết khe hở chuẩn (ví dụ: C3, C4).

• Bước 2: Đặt vòng bi vào vị trí

• Đặt vòng bi trên bề mặt phẳng, chưa lắp vào trục hoặc thân máy để đo khe hở ban đầu.

• Đảm bảo vòng trong và vòng ngoài không bị kẹt nhé!

• Bước 3: Sử dụng thước đo khe hở

• Chèn lá thép mỏng vào khe hở giữa vòng trong và vòng ngoài.

• Điều chỉnh đến khi cảm thấy lực cản vừa đủ (không lỏng quá hoặc chặt quá).

• Ghi lại giá trị khe hở (ví dụ: 0,02mm).

• Bước 4: Sử dụng đồng hồ so (nếu cần)

• Đặt đồng hồ so lên vòng ngoài, đẩy nhẹ vòng trong theo hướng kính để đo độ dịch chuyển.

• Ghi lại giá trị dao động (thường từ 0,01mm đến 0,05mm tùy loại).

• Bước 5: So sánh với tiêu chuẩn

• Kiểm tra bảng tiêu chuẩn SKF (ví dụ: khe hở C3 là 0,016-0,046mm cho SKF 6205).

• Điều chỉnh nếu khe hở vượt giới hạn nhé!

• Bước 6: Kiểm tra lại và ghi nhận

• Lặp lại đo 3-4 lần ở các vị trí khác nhau trên vòng bi.

• Ghi kết quả vào sổ bảo trì để theo dõi sau này.

Ví dụ thực tế: Một kỹ thuật viên tại Cần Thơ đã đo khe hở vòng bi SKF 6308 với độ chính xác 0,03mm, giúp động cơ quạt công nghiệp hoạt động ổn định suốt 2 năm.

Ký Hiệu Khe Hở Vòng Bi

Dưới đây là bảng ký hiệu khe hở theo tiêu chuẩn SKF để anh em dễ dàng tham khảo:

Lưu ý: Anh em nên chọn ký hiệu khe hở phù hợp với ứng dụng cụ thể (ví dụ: C3 cho môi trường nhiệt độ cao, CN cho điều kiện thông thường). Mecsu luôn sẵn sàng hỗ trợ tư vấn chi tiết!

Lưu Ý Quan Trọng Khi Đo Khe Hở

• Nhiệt độ: Đo ở nhiệt độ phòng (20-25°C), vì nhiệt độ cao làm giãn nở vòng bi, thay đổi khe hở.

• Tải trọng: Không đo khi vòng bi đã lắp vào trục, vì tải trọng sẽ làm giảm khe hở.

• Sạch sẽ: Tránh bụi bẩn hoặc dầu thừa làm sai lệch kết quả.

• Tiêu chuẩn SKF: Tham khảo tài liệu từ Mecsu để chọn khe hở phù hợp (C2, CN, C3, C4).

Ví dụ thực tế: Một lỗi phổ biến tại nhà máy nhựa ở Biên Hòa là đo khe hở khi vòng bi còn nóng, dẫn đến hỏng sau 6 tháng. Mecsu đã hỗ trợ điều chỉnh kịp thời.

Tại Sao Nên Nhờ Mecsu Hỗ Trợ?

Mecsu, với vai trò đại lý SKF chính hãng tại Việt Nam, mang đến:

• Công cụ chuyên dụng: Cung cấp thước đo khe hở và đồng hồ so chính xác.

• Tư vấn chuyên gia: Hỗ trợ đo khe hở theo tiêu chuẩn SKF, miễn phí tại TP.HCM và Hà Nội.

• Sản phẩm chính hãng: 1,188 mã vòng bi SKF, đảm bảo chất lượng.

• Ưu đãi đặc biệt: Giảm 5% cho đơn hàng từ 10 triệu VNĐ từ nay đến 31/07/2025.

Đo khe hở vòng bi bạc đạn chính xác là yếu tố then chốt để đảm bảo hiệu suất và độ bền của máy móc. Với 6 bước chi tiết, công cụ phù hợp, và những lưu ý từ Mecsu, anh em hoàn toàn có thể thực hiện dễ dàng. Nếu cần hỗ trợ, hãy liên hệ Mecsu qua hotline 0986 807 883 hoặc truy cập mecsu.vn để nhận tư vấn và báo giá tốt nhất nhé!

Xem thêm:

• Hướng dẫn lắp vòng bi SKF

• Danh mục vòng bi SKF tại Mecsu

• So sánh vòng bi khác

FAQ - Câu Hỏi Thường Gặp

1. Khe hở vòng bi bao nhiêu là chuẩn?

• Tùy loại vòng bi và ứng dụng, khe hở chuẩn theo SKF thường là C2 (chặt), CN (bình thường), C3 (mở rộng), C4 (rộng). Ví dụ, vòng bi SKF 6205 có khe hở C3 từ 0,016-0,046mm. Anh em nên tham khảo tài liệu từ Mecsu để chọn đúng nhé!

2. Làm thế nào để đo khe hở khi vòng bi đã lắp?

• Không đo khi đã lắp, vì tải trọng và nhiệt độ sẽ làm sai lệch kết quả. Một kỹ thuật viên tại nhà máy thép Hải Phòng đã đo khe hở vòng bi SKF 6310 sau lắp, dẫn đến sai số 0,1mm, gây hỏng sau 3 tháng. Hãy tháo ra và đo trước nhé!

3. Tôi có cần thiết bị chuyên dụng không?

• Có, thước đo khe hở và đồng hồ so là cần thiết để đạt độ chính xác. Một khách hàng tại Đồng Nai từng dùng dụng cụ tự chế, dẫn đến khe hở sai lệch 0,05mm, làm động cơ rung mạnh. Mecsu khuyên dùng công cụ SKF chính hãng.

4. Đo khe hở có ảnh hưởng đến tuổi thọ vòng bi không?

• Đúng vậy, đo sai giảm tuổi thọ rõ rệt. Một xưởng gỗ ở Bình Dương đo khe hở quá nhỏ cho SKF 6004, gây áp lực quá mức, làm hỏng sau 8 tháng. Đo đúng cách theo Mecsu giúp kéo dài tuổi thọ.
