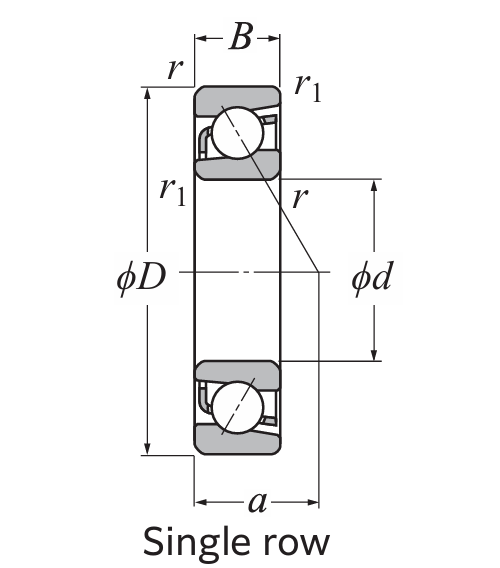

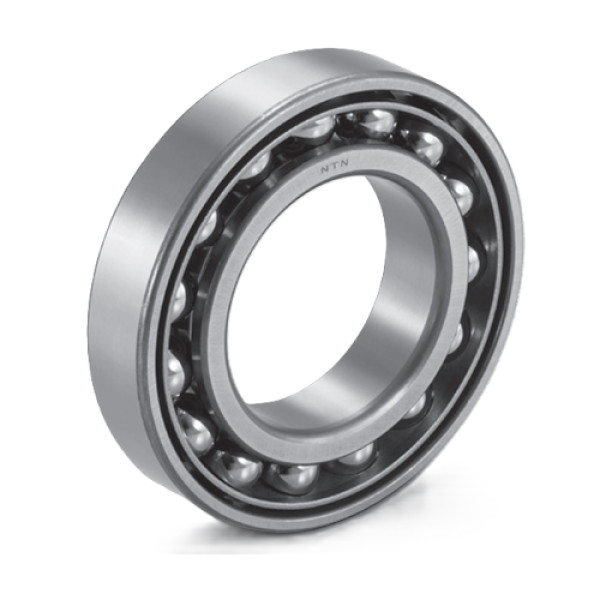

Vòng Bi Cầu Tiếp Xúc Góc 1 Dãy 70x150x35 mm NTN 7314B

Thông tin sản phẩm:

Vòng Bi Cầu Tiếp Xúc Góc 1 Dãy 70x150x35 mm NTN 7314B có khả năng chịu tải trọng kết hợp nhờ sự dịch chuyển tương đối giữa rãnh vòng trong và vòng ngoài theo hướng trục. Điều này giúp vòng bi có thể chịu đồng thời cả tải trọng hướng tâm và hướng trục.

Khả năng chịu tải hướng trục của vòng bi tiếp xúc góc tăng lên khi góc tiếp xúc lớn hơn. Góc tiếp xúc là góc được tạo bởi đường nối giữa các điểm tiếp xúc của bi cầu và rãnh trong trên mặt phẳng xuyên tâm, nơi tải trọng được truyền từ rãnh này sang rãnh khác, cùng với đường thẳng vuông góc với trục ổ trục.

Đặc điểm của bạc đạn cầu tiếp xúc góc:

• Khả năng chịu tải hướng kính: Ở mức trung bình, nhưng khả năng chịu tải dọc trục cao, giúp nó hoạt động tốt trong các ứng dụng có tải trọng dọc trục lớn.
• Không có khả năng tự lựa: Bạc đạn cầu tiếp xúc góc không tự điều chỉnh lệch trục, do đó cần lắp đặt chính xác để đảm bảo hoạt động hiệu quả.
• Tốc độ vận hành: Tốc độ của bạc đạn cầu tiếp xúc góc phụ thuộc vào góc tiếp xúc. Góc tiếp xúc nhỏ phù hợp với tốc độ cao, trong khi góc tiếp xúc lớn hơn phù hợp với tải trọng dọc trục lớn nhưng có tốc độ thấp hơn.

Phân Loại Vòng Bi Tiếp Cầu Xúc Góc

Vòng bi tiếp xúc góc có thể được chia thành các loại cơ bản như sau:

Vòng bi tiếp xúc góc một dãy

Loại này chỉ chịu được tải trọng hướng trục theo một hướng và thường cần lắp cùng với một vòng bi khác để tăng khả năng chịu tải. Cấu trúc của vòng bi gồm các vòng chịu lực có vai trên và vai dưới, không thể tách rời. Góc tiếp xúc phổ biến là 25° và 40°, phù hợp cho các ứng dụng khác nhau:

• Vòng bi góc tiếp xúc 25°: Phù hợp cho các ứng dụng có tốc độ cao và tải trọng vừa phải.
• Vòng bi góc tiếp xúc 40°: Được sử dụng khi cần chịu tải dọc trục lớn với tốc độ thấp hơn so với loại 25°.

Vòng bi một dãy có thể lắp riêng lẻ hoặc lắp theo cặp để tăng khả năng chịu tải theo cả hai hướng. Có ba kiểu lắp đặt chính là song song, đấu lưng, và đấu mặt.

Vòng bi tiếp xúc góc hai dãy
Vòng bi này bao gồm hai dãy bi được xếp theo cấu hình đấu lưng, giúp chịu được tải hướng tâm và dọc trục theo cả hai hướng. Độ cứng vững của vòng bi hai dãy cao hơn so với vòng bi một dãy, trong khi không gian lắp đặt vẫn tiết kiệm hơn so với việc sử dụng hai vòng bi một dãy lắp kiểu đấu lưng.

Ứng dụng của Vòng Bi Tiếp Xúc Góc

Ứng dụng của vòng bi tiếp xúc góc trong công nghiệp và các thiết bị khác:

• Máy bơm công nghiệp: Giúp cải thiện hiệu suất và độ bền của máy bơm, đảm bảo hoạt động liên tục và ổn định.
• Hộp số công nghiệp: Đảm bảo hoạt động trơn tru và chính xác của các bánh răng, giảm ma sát và hao mòn trong quá trình vận hành.
• Máy nén khí: Hỗ trợ máy nén hoạt động hiệu quả và ổn định, kéo dài tuổi thọ của thiết bị.
• Động cơ điện & máy phát điện công nghiệp: Giảm ma sát và tăng độ bền cho các bộ phận quay, nâng cao hiệu suất và tuổi thọ thiết bị.

Những lưu ý khi sử dụng bạc đạn tròn tiếp xúc góc:

Nếu vòng bi hoạt động trong điều kiện khắc nghiệt như gần chạm đến giới hạn tốc độ, nhiệt độ cao hoặc có độ rung mạnh, cần đặc biệt chú ý để đảm bảo hiệu suất và tuổi thọ của vòng bi.

Nhiệt độ làm việc của vòng bi có vòng cách bằng polyamide không được vượt quá 120°C để tránh hư hỏng vòng cách và đảm bảo hoạt động ổn định.

Khi lắp đặt vòng bi tiếp xúc góc theo cặp, không nên lẫn lộn với các loại vòng bi từ các nhà sản xuất khác, để đảm bảo độ chính xác và sự đồng bộ trong hoạt động.
