Tán Thép Nhúng Nóng Kẽm 10.9 DIN934 M20

Thông Số Kỹ Thuật & Hồ Sơ Chất Lượng Tán Thép Nhúng Nóng Kẽm Cường Độ Cao DIN 934 M20

Mục lục nội dung

1. 1. Tổng quan về Tán thép M20 Cấp bền 10 (10.9) Nhúng nóng kẽm
2. 2. Bảng thông số kỹ thuật tiêu chuẩn DIN 934
3. 3. Cấu tạo và đặc tính vật liệu cường độ cao Class 10
4. 4. Phân tích Ưu điểm và Nhược điểm kỹ thuật
5. 5. Ứng dụng thực tế trong kết cấu và công trình hạng nặng
6. 6. Hướng dẫn lắp đặt và momen siết khuyến cáo
7. 7. Chính sách báo giá và cung ứng vật tư Mecsu
8. 8. Giải đáp các vấn đề kỹ thuật (FAQ)
9. 9. Hồ sơ chứng chỉ chất lượng và thông tin liên hệ Mecsu

1. Tổng quan về Tán thép M20 Cấp bền 10 (10.9) Nhúng nóng kẽm

Tán thép M20 cấp bền Class 10 (thường phối bộ đồng bộ với bu lông cấp bền 10.9) chế tạo theo tiêu chuẩn DIN 934 là dòng đai ốc lục giác cường độ cao chuyên dụng trong các liên kết chịu lực siêu trọng. Điểm cốt lõi của sản phẩm là khả năng chịu tải trọng thử nghiệm (proof load) cực lớn lên tới hàng trăm kilonewton mà không xảy ra biến dạng ren cơ học.

Bề mặt sản phẩm được phủ màng bảo vệ bằng phương pháp nhúng nóng kẽm (Hot Dip Galvanized - HDG), mang lại giải pháp kháng ăn mòn điện hóa bền bỉ hàng chục năm trong các điều kiện khí quyển khắc nghiệt nhất.

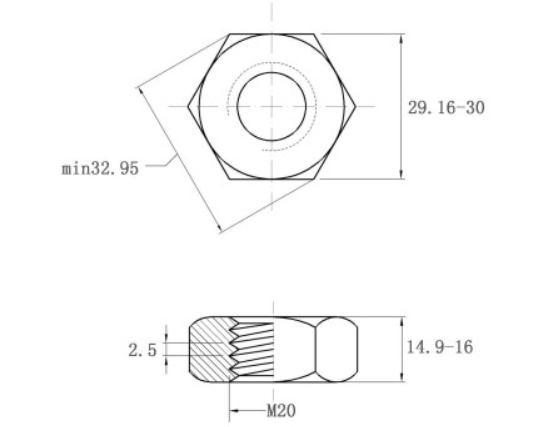

2. Bảng thông số kỹ thuật tiêu chuẩn DIN 934

3. Cấu tạo và đặc tính vật liệu cường độ cao Class 10

Tán M20 cường độ cao được gia công dập nóng hoặc dập nguội từ thép hợp kim carbon trung bình hoặc hợp kim Chrome, Manganese có chất lượng cao. Sản phẩm sau khi định hình trải qua quy trình tôi ram điện dịch (Quenched and Tempered) nghiêm ngặt để đạt độ cứng danh định đạt khoảng 272 đến 353 HV (theo tiêu chuẩn ISO 898-2). Cốt thép dẻo dai kết hợp với cấu trúc tinh thể đồng nhất đảm bảo không phát sinh vết nứt tế vi dưới áp lực ép dọc trục cực kỳ lớn của bu lông 10.9 khi siết kịch khung lực thiết kế.

4. Phân tích Ưu điểm và Nhược điểm kỹ thuật

Ưu điểm vượt trội

• Khả năng chịu tải trọng rung động tĩnh và động siêu cường, chống biến dạng ren khi chịu lực căng ép cục bộ dọc trục dốc đứng.
• Lớp kẽm nhúng nóng dày tạo liên kết luyện kim bền vững Fe-Zn có cơ chế tự bảo vệ điện hóa chủ động (Anode hy sinh).
• Sản xuất hoàn toàn theo tiêu chuẩn kích thước DIN 934 quốc tế giúp dễ dàng đồng bộ cơ cấu và thay thế phụ tùng lắp ráp.

Nhược điểm cần lưu ý

• Bề mặt lớp phủ kẽm nhúng nóng xám xỉn, không có độ bóng gương thẩm mỹ như các dòng xi mạ điện phân thông thường.
• Dung sai ren rộng (overtapped) nên bắt buộc phải phối bộ đồng nhất với bu lông nhúng nóng kẽm, không thể lắp lẫn bu lông mạ điện phân do độ lỏng của bước ren.

5. Ứng dụng thực tế trong kết cấu và công trình hạng nặng

Nhờ cơ tính đặc thù của cấp bền Class 10 kết hợp lớp phủ nhúng nóng kẽm dày, quy cách đai ốc M20 DIN 934 HDG là linh kiện cốt lõi trong các công trình kỹ thuật quy mô:

• Ngành cầu đường và hạ tầng giao thông: Liên kết các dầm thép chịu lực, giàn chịu uốn của cầu vượt thép, dầm hộp phân đoạn, gối cầu và bệ lan can chịu lực xung kích lớn.
• Hệ thống truyền tải điện và viễn thông: Lắp dựng kết cấu cột ăng ten, cột tháp truyền hình viễn thông tự đứng, các chân cột điện cao thế 110kV - 500kV làm việc ngoài trời dãi nắng dầm mưa dốc đứng chịu lực gió giật mạnh.
• Hệ thống năng lượng tái tạo: Cố định khung đỡ kết cấu thép tấm pin mặt trời quy mô trang trại hoặc liên kết mặt bích tháp tuabin gió ngoài khơi chịu môi trường sương muối muối mặn xâm thực cường độ cao.
• Nhà thép tiền chế và xây dựng công nghiệp: Liên kết cột chính vào móng bê tông thông qua hệ bu lông neo móng móng cường độ cao cho các nhà máy, xưởng cơ khí nặng quy mô lớn.

6. Hướng dẫn lắp đặt và momen siết khuyến cáo

1. Nguyên tắc phối bộ đồng bộ vật tư: Bắt buộc sử dụng tán nhúng nóng kẽm M20 này chung với bu lông M20 nhúng nóng kẽm cấp bền 10.9 và vòng đệm phẳng nhúng nóng kẽm tương thích. Tránh tuyệt đối lắp lẫn với các linh kiện mạ điện phân hay mạ đen để tránh hỏng ren hoặc tạo phản ứng hóa học cục bộ phá hủy lớp mạ kẽm.
2. Công cụ thao tác siết lực chuyên dụng: Sử dụng cờ lê lực (Torque Wrench), súng siết lực thủy lực hoặc súng siết lực dùng pin chuyên dụng có cơ cấu kiểm soát momen chặt chẽ. Kích thước cờ lê/khẩu tuýp yêu cầu là 30 mm.
3. Momen siết kỹ thuật định danh khuyến cáo: Đối với cụm bu lông và đai ốc M20 cấp bền 10.9 mạ nhúng nóng kẽm (với hệ số ma sát định mức dao động lớn khoảng k = 0.16 - 0.18 trong điều kiện ren khô ráo không bôi trơn), momen siết tiêu chuẩn khuyến cáo nằm trong dải khoảng 540 Nm đến 620 Nm tùy bản vẽ thiết kế kết cấu chi tiết.
4. Quy tắc ren bu lông nhô ngoài: Đầu ren bu lông sau khi siết khóa lực tối ưu phải nhô ra khỏi bề mặt ngoài cùng của đai ốc tối thiểu từ 2 đến 3 bước ren (tương đương 5 mm - 7.5 mm) để đảm bảo toàn bộ hệ ren chịu tải làm việc hiệu quả.

7. Chính sách báo giá và cung ứng vật tư Mecsu

• Chiết khấu thương mại lũy tiến đặc biệt áp dụng cho đơn hàng số lượng lớn (thùng/bao lớn từ 100 đến 500 cái).
• Hỗ trợ giữ khung giá ổn định dài hạn theo hợp đồng cung ứng định kỳ hàng quý, hàng năm cho các nhà thầu cơ điện M&E và nhà thép tiền chế kết cấu.
• Đơn giá trên chưa bao gồm thuế giá trị gia tăng (VAT) và chi phí đóng gói, bốc xếp vận chuyển ngoại tỉnh.

Xem thêm các mã Tán Nhúng Nóng Kẽm (HDG) khác tại đây !

8. Giải đáp các vấn đề kỹ thuật (FAQ)

1. Toàn bộ các dữ liệu kích thước và cơ lý tính được biên soạn tại bài viết này có chính xác hay không?
Mọi thông số về bước ren 2.5mm, chiều cao 16mm và dải độ cứng của đai ốc M20 đều được chúng tôi đối soát thực nghiệm nghiêm ngặt và trích xuất nguyên bản từ hệ tiêu chuẩn DIN 934 và ISO 898-2 của quốc tế, đảm bảo sai số nằm hoàn toàn trong giới hạn kỹ thuật danh định cho phép để thiết kế.

2. Tại sao tôi không thể vặn trơn tru đai ốc mạ nhúng nóng M20 vào bu lông mạ điện phân M20 thường?
Do đặc tính lớp phủ nhúng nóng kẽm HDG rất dày (40 - 55 μm), ren trong của đai ốc M20 HDG được gia công rộng hơn chuẩn một lượng nhỏ (overtapped - chuẩn ren 6AZ) trước khi nhúng kẽm. Nếu vặn vào bu lông mạ điện phân thông thường vốn có dung sai ren 6H khít hơn, bước ren sẽ bị lỏng lắc không chịu được lực thiết kế.

3. Ký hiệu kỹ thuật trên thân tán M20 là gì để phân biệt cấp bền?
Thông thường trên thân đai ốc cường độ cao Class 10 tiêu chuẩn DIN 934 sẽ được dập nổi số "10", hoặc ký hiệu dấu chấm định vị cấp bền theo đồng hồ số của nhà máy sản xuất uy tín giúp giám sát trực quan tại công trường tránh nhầm lẫn với tán thường cấp bền thấp hơn.

4. Tôi có thể tái sử dụng đai ốc M20 10.9 HDG sau khi tháo dỡ bảo trì hệ thống kết cấu hay không?
Về mặt kỹ thuật, đai ốc cường độ cao đã qua siết chặt momen lực lớn chịu tải tĩnh giới hạn thường bị biến dạng dư nhẹ tại các chân ren chịu lực chính. Chúng tôi khuyến nghị thay thế đai ốc mới hoàn toàn khi tháo lắp để đảm bảo tính an toàn chịu lực tuyệt đối cho kết cấu dầm chịu lực tải nặng.

5. Lớp mạ nhúng nóng kẽm HDG bị xước nhẹ trong quá trình bốc xếp thi công có gây rỉ sét thép cốt bên trong không?
Nhờ cơ chế bảo vệ điện hóa anode hy sinh của lớp kẽm dầy, khi bề mặt thép cốt bị lộ ra do xước nhẹ dưới 1mm, các nguyên tử kẽm ở vùng lân cận sẽ tự động oxy hóa trước để bảo vệ liên tục vùng thép bị hở, chống tình trạng rỉ sét lan rộng từ bên trong.

9. Hồ sơ chứng chỉ chất lượng và thông tin liên hệ Mecsu

A. Chứng chỉ quản lý chất lượng ISO 9001:2015

Hình ảnh: Chứng nhận ISO 9001:2015 chứng thực quy trình vận hành chuyên nghiệp

B. Giấy chứng nhận xuất xứ (CO)

Hình ảnh: Chứng nhận CO xác thực nguồn gốc sản phẩm từ nhà máy

C. Chứng chỉ chất lượng (CQ)

Hình ảnh: Kết quả kiểm định các thông số kỹ thuật (CQ) thực tế
