Tán Thép Mạ Kẽm Trắng Cr3+ GR 5 UNC 1/4-20

Thông Số Kỹ Thuật & Hồ Sơ Chất Lượng Tán Thép Mạ Kẽm Trắng Cr3+ GR 5 UNC 1/4-20

Mục lục nội dung

• 1. Tổng quan về Tán thép hệ Inch UNC 1/4-20 Grade 5
• 2. Bảng thông số kỹ thuật chính xác tuyệt đối
• 3. Cấu tạo vật liệu Grade 5 và lớp mạ Cr3+ đạt chuẩn RoHS
• 4. Vai trò trong liên kết chịu lực cường độ trung bình cao
• 5. Ứng dụng thực tế trong công nghiệp và hàng xuất khẩu
• 6. Hướng dẫn lắp đặt & Lưu ý về sự tương thích hệ ren
• 7. Phân tích Ưu điểm và Nhược điểm
• 8. Báo giá tham khảo và Đơn vị cung cấp
• 9. Câu hỏi thường gặp (FAQ)
• 10. Hồ sơ chất lượng (ISO, CO, CQ)
• 11. Thông tin liên hệ Mecsu

1. Tổng quan về Tán thép hệ Inch UNC 1/4-20 Grade 5

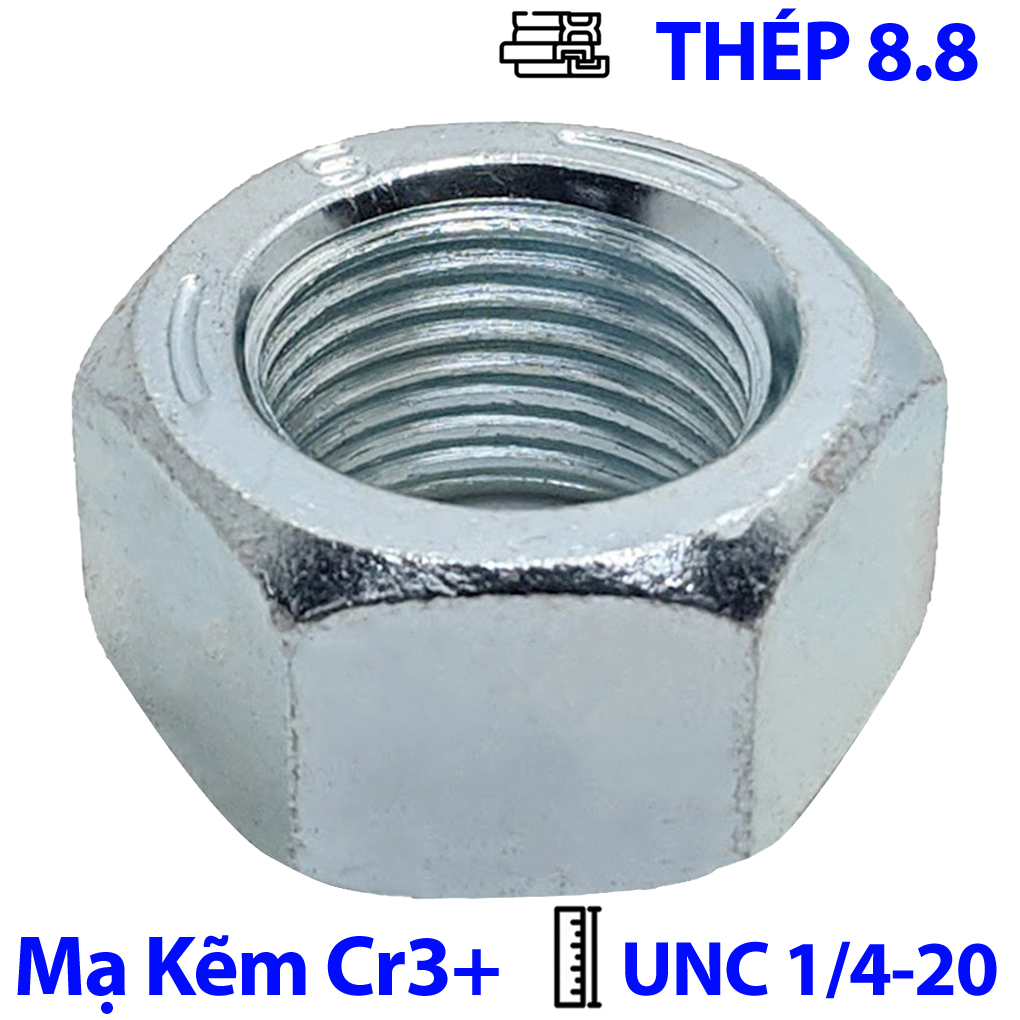

Tán thép mạ kẽm trắng Cr3+ GR 5 UNC 1/4-20 là loại đai ốc lục giác được sản xuất theo hệ tiêu chuẩn Mỹ (ASME/ANSI). Với đường kính 1/4 inch và 20 răng trên mỗi inch (ren thô UNC), đây là quy cách phổ biến nhất trong các thiết bị cơ khí sử dụng hệ Inch.

Sản phẩm đạt cấp bền Grade 5 (tương đương với Class 8.8 trong hệ mét), kết hợp với lớp phủ Cr3+ cao cấp, mang lại khả năng chịu tải trọng kéo lên tới 120,000 psi, đồng thời tuân thủ nghiêm ngặt các quy định về môi trường.

2. Bảng thông số kỹ thuật chính xác tuyệt đối

3. Cấu tạo vật liệu Grade 5 và lớp mạ Cr3+ đạt chuẩn RoHS

• Thép Grade 5: Chế tạo từ thép carbon trung bình qua nhiệt luyện. Đặc điểm nhận diện là 3 vạch nổi đối xứng trên bề mặt lục giác, đảm bảo khả năng chịu lực siết và chống biến dạng ren ưu việt.
• Mạ kẽm trắng Cr3+: Công nghệ mạ hiện đại thay thế Crom VI độc hại. Lớp màng oxit Chromium III có độ bóng cao, chống ăn mòn hóa học và sương muối hiệu quả trong môi trường khô ráo.
• Độ chính xác ren: Được cán theo tiêu chuẩn ASME B1.1 Class 2B, đảm bảo việc lắp ráp trơn tru với các bu lông hệ Inch cùng quy cách.

4. Vai trò trong liên kết chịu lực cường độ trung bình cao

1. Neo giữ tải trọng: Chịu ứng suất lớn tại các vị trí ghép nối chịu rung động hoặc tải trọng kéo dọc trục.
2. Bảo vệ môi trường: Là chi tiết đạt chuẩn RoHS, cần thiết cho các thiết bị công nghệ cao và hàng tiêu dùng xuất khẩu.
3. Tính tương thích: Đảm bảo độ bền đồng bộ khi lắp ráp với các bộ bu lông cường độ cao Grade 5.

5. Ứng dụng thực tế trong công nghiệp và hàng xuất khẩu

• Chế tạo máy: Các dây chuyền sản xuất nhập khẩu từ Mỹ, Canada hoặc các nước sử dụng hệ Inch.
• Sản xuất phương tiện: Khung gầm xe tải, máy nông nghiệp (máy cày, máy gặt) tiêu chuẩn ANSI.
• Nội thất cao cấp: Lắp ráp các chi tiết cơ khí bên trong các mặt hàng gỗ xuất khẩu sang thị trường Hoa Kỳ.
• Thiết bị điện tử: Cố định các bảng điều khiển, giá đỡ trong các tủ điện tiêu chuẩn công nghiệp Mỹ.

6. Hướng dẫn lắp đặt & Lưu ý về sự tương thích hệ ren

Lưu ý quan trọng để tránh hỏng hóc vật tư:

• Hệ ren độc lập: Tuyệt đối không dùng tán 1/4-20 cho bu lông M6. Mặc dù đường kính ngoài tương đương nhưng bước ren hoàn toàn khác nhau.
• Dụng cụ chuẩn: Sử dụng cờ lê hệ Inch size 7/16". Việc dùng cờ lê 11mm hệ mét có thể gây trượt hoặc làm hỏng các góc cạnh của đai ốc Grade 5.
• Kiểm soát lực siết: Sử dụng cần siết lực để đạt được lực căng thiết kế, tránh siết quá tay làm đứt bu lông hoặc cháy ren.

7. Phân tích Ưu điểm và Nhược điểm

Ưu điểm

• Cấp bền Grade 5 mạnh mẽ, chịu tải vượt trội hơn các loại thép carbon thấp.
• Lớp mạ Cr3+ bền màu và an toàn cho người sử dụng.
• Ren UNC 1/4-20 là tiêu chuẩn phổ biến, dễ dàng phối hợp với các phụ kiện khác.

Nhược điểm

• Dễ bị nhầm lẫn với hệ mét nếu không quan sát kỹ ký hiệu trên sản phẩm.
• Yêu cầu có sẵn bộ dụng cụ hệ Inch trong kho kỹ thuật.

8. Báo giá tham khảo và Đơn vị cung cấp uy tín

Giá tán 1/4-20 Grade 5 mạ trắng Cr3+ tại Mecsu: 470đ/ Cái (Đã có VAT)

Mecsu là địa chỉ tin cậy chuyên cung cấp vật tư ren Inch đạt chuẩn quốc tế. Chúng tôi hỗ trợ giao hàng toàn quốc và cung cấp đầy đủ bộ hồ sơ nghiệm thu kỹ thuật cho nhà thầu.

Xem ngay nhiều mã Tán Hệ Inch Mạ Kẽm Điện Phân khác tại đây !

9. Câu hỏi thường gặp (FAQ)

1. Ký hiệu 3 vạch nổi trên đai ốc có ý nghĩa gì?
Đây là ký hiệu tiêu chuẩn cho cấp bền Grade 5. Nó cho người dùng biết sản phẩm đã qua nhiệt luyện và có khả năng chịu lực cao hơn loại không vạch (Grade 2).

2. 1/4-20 và 1/4-28 có lắp chung được không?
Không. 1/4-20 là ren thô, 1/4-28 là ren mịn. Việc cố tình vặn sẽ làm hỏng ren ngay lập tức.

3. Tại sao nên chọn mạ Cr3+ thay vì mạ kẽm thường?
Mạ Cr3+ đáp ứng tiêu chuẩn RoHS (hạn chế chất độc hại), là bắt buộc đối với các linh kiện điện tử hoặc hàng xuất khẩu đi các thị trường lớn.

10. Hồ sơ chất lượng (ISO, CO, CQ)

Mecsu bảo chứng chất lượng sản phẩm bằng hệ thống tài liệu pháp lý minh bạch:

A. Chứng chỉ quản lý chất lượng ISO 9001:2015

Hình ảnh: Chứng nhận ISO 9001:2015 chứng thực quy trình vận hành chuyên nghiệp
