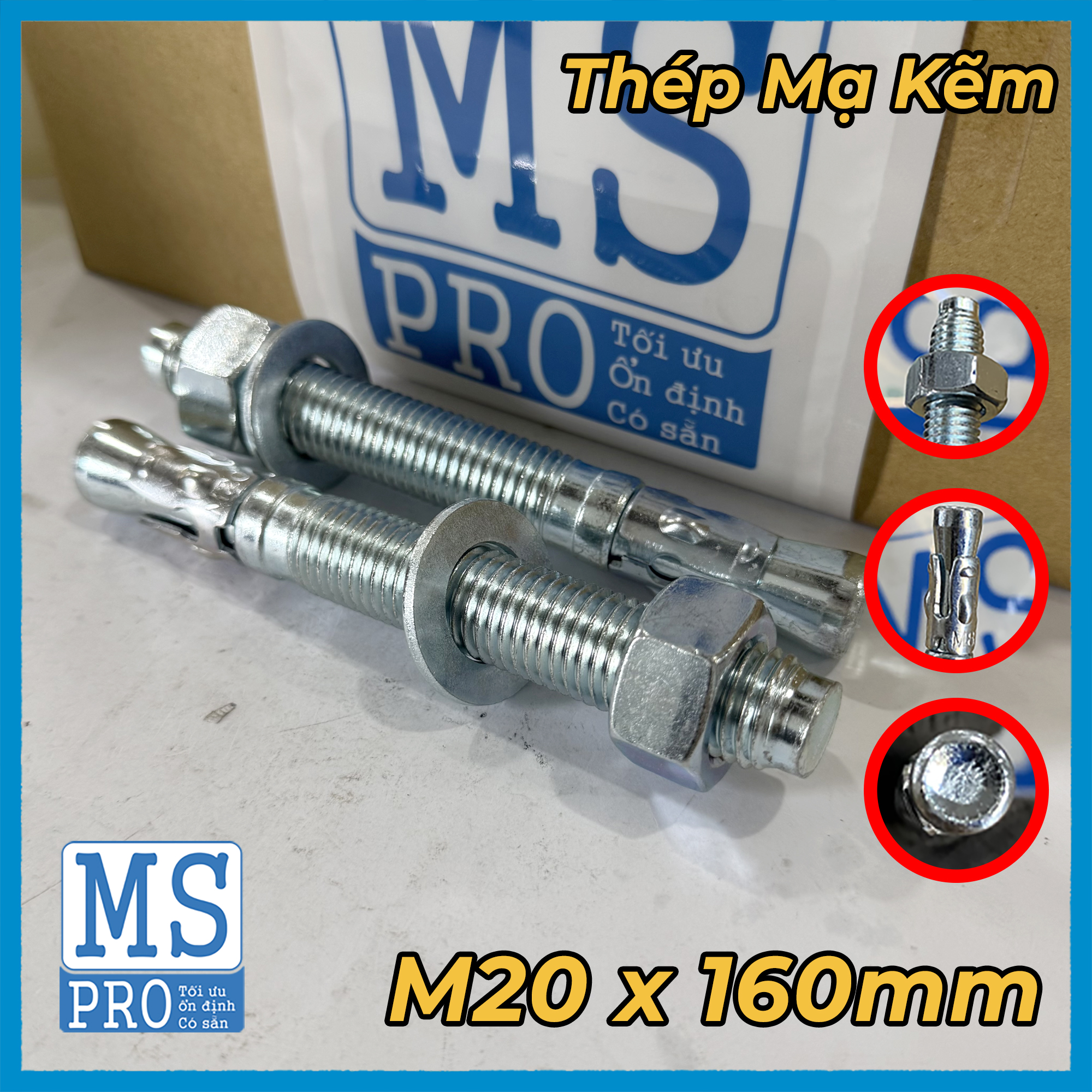

Tắc Kê Nở 3 Cánh Thép Mạ Kẽm M20x160

Phân Tích Sâu Tắc Kê Nở 3 Cánh Thép Mạ Kẽm M20x160 - Giải Pháp Neo Giữ Hạng Nặng Chuyên Dụng

Mục Lục

1. 1. Giới thiệu Tắc Kê Nở 3 Cánh Thép Mạ Kẽm M20x160 và vai trò trong thi công xây dựng
2. 2. Bảng thông số kỹ thuật chi tiết của Tắc Kê Nở 3 Cánh M20x160
3. 3. Phân tích vật liệu Thép Cấp Bền 4.8 và lớp Mạ Kẽm bảo vệ
4. 4. Đặc điểm thiết kế Tắc Kê Nở 3 Cánh: Cơ chế hoạt động và ưu điểm
5. 5. Khả năng chịu lực kéo và lực cắt của Tắc Kê Nở trong vật liệu nền
6. 6. So sánh trực quan: Tắc Kê Nở 3 Cánh, Tắc Kê Đạn, và Tắc Kê Sắt
7. 7. Đánh giá toàn diện các ưu điểm và lưu ý khi sử dụng Tắc Kê Nở M20x160
8. 8. Các ứng dụng neo giữ phổ biến của Tắc Kê Nở Thép Mạ Kẽm M20x160
9. 9. Khả năng làm việc của Thép Mạ Kẽm dưới các điều kiện môi trường khác nhau
10. 10. Hướng dẫn lắp đặt đúng kỹ thuật và các lỗi cần tránh khi dùng Tắc Kê Nở M20
11. 11. Phương pháp nhận biết Tắc Kê Nở Mạ Kẽm chất lượng và hàng giả
12. 12. Giá bán cập nhật & Địa chỉ mua Tắc Kê Nở 3 Cánh M20x160 uy tín
13. 13. Các câu hỏi thường gặp (FAQ) về Tắc Kê Nở 3 Cánh Thép Mạ Kẽm M20x160
14. 14. Kênh hỗ trợ và tư vấn chuyên gia về các giải pháp Neo Giữ Xây Dựng
15. 15. Thông Tin Mở Rộng & Kinh nghiệm thực chiến được tổng hợp bởi Mecsu

1. Giới thiệu Tắc Kê Nở 3 Cánh Thép Mạ Kẽm M20x160 và vai trò trong thi công xây dựng

Tắc Kê Nở 3 Cánh Thép Mạ Kẽm M20x160 (Sleeve Anchor) là một giải pháp neo giữ cơ học hạng nặng cỡ lớn, được thiết kế cho các liên kết có yêu cầu về độ sâu neo đặc biệt và khả năng chịu tải rất cao. Với đường kính ren M20, nó cung cấp sức bền vượt trội, và chiều dài 160mm (16cm) cho phép nó bám sâu vào kết cấu nền, xuyên qua các lớp vật liệu dày. Vai trò của nó là cố định các kết cấu chịu tải trọng nặng, như chân cột thép, bệ máy công nghiệp, hoặc các thiết bị lớn, lên sàn hoặc tường bê tông đặc.

Sản phẩm được làm từ thép cấp bền 4.8 và được xử lý mạ kẽm (zinc plated) để tăng khả năng chống gỉ sét, chủ yếu phù hợp cho các ứng dụng trong nhà hoặc khu vực có mái che, khô ráo.

2. Bảng thông số kỹ thuật chi tiết của Tắc Kê Nở 3 Cánh M20x160

Bản vẽ kỹ thuật của Tắc Kê Nở 3 Cánh

3. Phân tích vật liệu Thép Cấp Bền 4.8 và lớp Mạ Kẽm bảo vệ

Đặc tính của sản phẩm được quyết định bởi vật liệu thép nền 4.8 và lớp mạ kẽm bảo vệ:

• Vật liệu Thép Cấp Bền 4.8: Là cấp bền thép carbon tiêu chuẩn, thường dùng cho các ứng dụng neo xây dựng không yêu cầu cường độ siêu cao.
  • Số 5 (x 100) chỉ thị Giới hạn bền kéo tối thiểu là $500 \text{ MPa}$ (N/mm²).
  • Số 8 (x 10% của 500) chỉ thị Giới hạn chảy tối thiểu là $0.8 \times 500 = 400 \text{ MPa}$.
  Mặc dù là cấp 4.8, nhưng với tiết diện M20, độ bền tuyệt đối (khả năng chịu lực Newton) của thân bulong là rất cao. Cấp bền này cũng cung cấp độ dẻo, giúp liên kết có khả năng chịu rung động tốt.
• Xử lý bề mặt Mạ Kẽm (Zinc Plated): Lớp mạ kẽm (mạ điện phân) được áp dụng để bảo vệ thép nền khỏi ăn mòn. Lớp phủ này hoạt động như một lớp hy sinh, ngăn chặn quá trình oxy hóa. Nó lý tưởng cho môi trường nội thất, khô ráo, nhưng sẽ bị ăn mòn nhanh nếu tiếp xúc thường xuyên với độ ẩm.

4. Đặc điểm thiết kế Tắc Kê Nở 3 Cánh: Cơ chế hoạt động và ưu điểm

Thiết kế của tắc kê nở 3 cánh (3-wing sleeve anchor) được tối ưu hóa cho việc neo giữ:

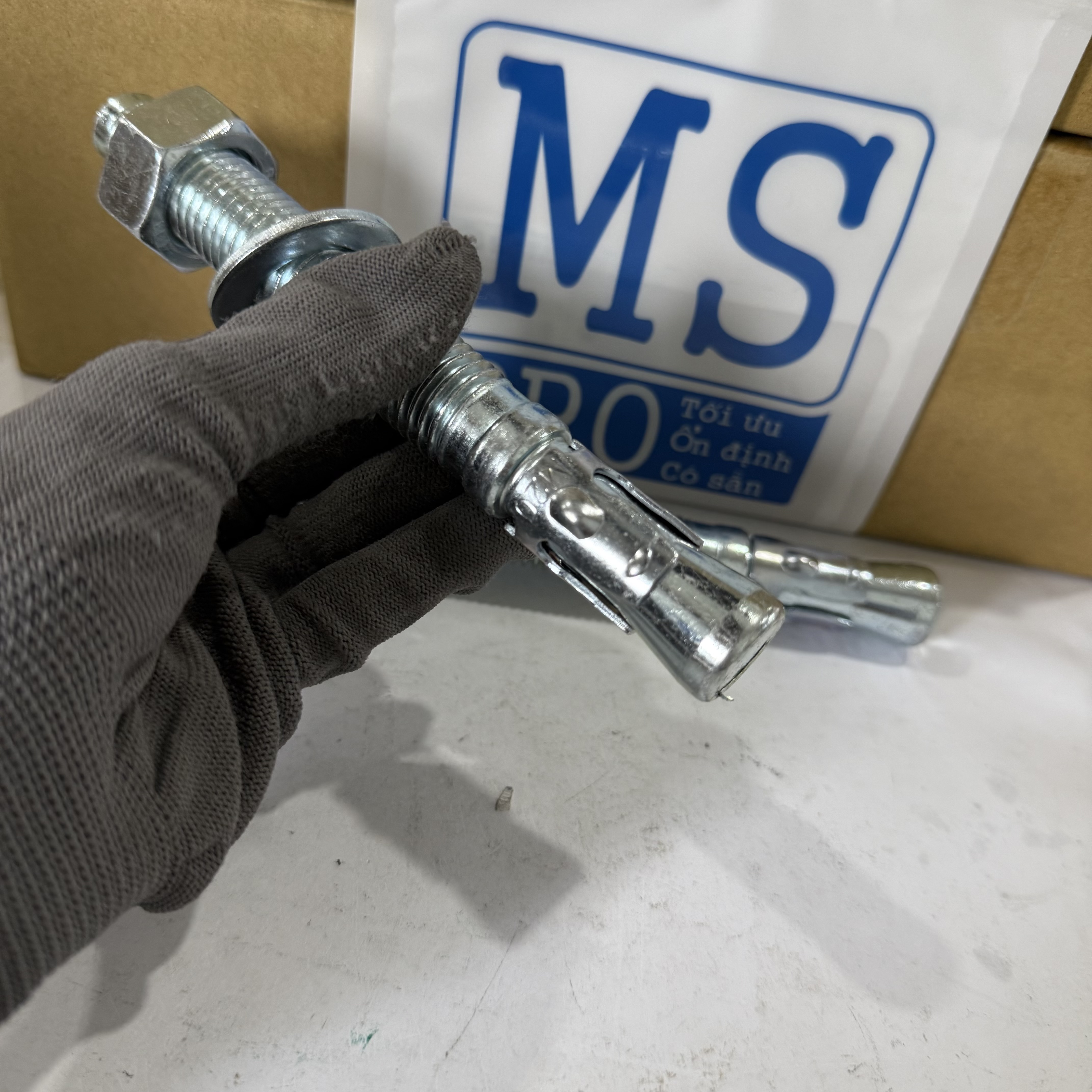

• Cấu tạo bao gồm 4 thành phần: 1) Trục bulong ren M20, 2) Đai ốc M20 tương ứng và long đền phẳng, 3) Áo nở (sleeve) hình trụ được xẻ rãnh thành 3 cánh riêng biệt, 4) Phần nón côn (cone) ở cuối thân bulong.
• Cơ chế hoạt động: Khi siết đai ốc M20, cơ chế hoạt động là kéo trục bulong ra ngoài. Phần nón côn ở cuối bulong sẽ chêm vào và đẩy 3 cánh của áo nở bung ra, tạo một lực ép lớn áp chặt vào thành của lỗ khoan. Lực ma sát và lực chèn cơ học này tạo ra khả năng chịu tải của tắc kê.
• Ưu điểm của 3 cánh: Thiết kế 3 cánh này tối ưu hóa sự phân bổ lực ra xung quanh thành lỗ khoan. Mặc dù nó dùng được cho gạch rỗng ở các size nhỏ (M6, M8), nhưng với size M20, lực nở là quá lớn và chỉ nên dùng cho bê tông đặc hoặc gạch đặc.

5. Khả năng chịu lực kéo và lực cắt của Tắc Kê Nở trong vật liệu nền

Khả năng chịu tải của tắc kê M20x160 không chỉ phụ thuộc vào cấp bền 4.8 của thép, mà phụ thuộc chủ yếu vào chất lượng của vật liệu nền:

• Khả năng chịu lực kéo (Pull-out Strength): Đây là lực kéo tối đa theo phương dọc trục trước khi tắc kê bị nhổ ra khỏi bê tông. Chiều dài 160mm (16cm) cung cấp độ neo bám cực sâu, lý tưởng để khoan qua các lớp vật liệu yếu bề mặt (vữa trát) và bám sâu vào phần lõi kết cấu.
• Khả năng chịu lực cắt (Shear Strength): Đây là lực tác động theo phương ngang, vuông góc với tắc kê. Khả năng này phụ thuộc lớn vào đường kính thân bulong M20 và độ cứng của vật liệu nền ngay tại miệng lỗ khoan.
• Vật liệu nền: Khả năng chịu tải trong bê tông đặc (solid concrete) sẽ cao nhất. Trong gạch đặc (solid brick), khả năng chịu tải sẽ thấp hơn. Kích thước M20 tuyệt đối không được khuyến khích dùng cho gạch rỗng vì lực nở quá lớn có thể làm vỡ gạch.

6. So sánh trực quan: Tắc Kê Nở 3 Cánh, Tắc Kê Đạn, và Tắc Kê Sắt

Lựa chọn đúng loại tắc kê (anchor) là yếu tố then chốt cho sự an toàn của liên kết:

• Tắc Kê Nở 3 Cánh (Sleeve Anchor - Sản phẩm này): Giải pháp linh hoạt, dùng được cho bê tông và gạch đặc. Lắp đặt đơn giản. Chịu tải ở mức khá nặng.
• Tắc Kê Đạn (Drop-in Anchor): Chỉ dùng cho bê tông đặc. Lắp đặt âm hoàn toàn dưới bề mặt, cho phép tháo lắp vật treo mà không cần tháo neo. Yêu cầu có dụng cụ đóng chuyên biệt để làm nở.
• Tắc Kê Sắt (Wedge Anchor / Tắc kê đóng): Chuyên cho tải trọng kết cấu, siêu nặng. Chỉ dùng cho bê tông đặc, chịu nứt. Cung cấp khả năng chịu tải kéo và cắt cao nhất, nhưng không dùng được trong gạch.

7. Đánh giá toàn diện các ưu điểm và lưu ý khi sử dụng Tắc Kê Nở M20x160

Để sử dụng sản phẩm một cách hiệu quả, cần nắm rõ các thế mạnh và điểm cần cân nhắc:

Ưu điểm nổi bật:

• Sức mạnh M20: Cung cấp khả năng chịu tải (cả kéo và cắt) rất cao, phù hợp cho các ứng dụng hạng nặng mà M12 không đủ an toàn.
• Linh hoạt trên vật liệu đặc: Hoạt động hiệu quả trên bê tông đặc và gạch đặc nguyên khối.
• Lắp đặt đơn giản: Quy trình khoan, làm sạch, đóng, và siết rất trực quan, không yêu cầu kỹ thuật phức tạp hay dụng cụ đặc biệt.
• Chiều dài 160mm: Cung cấp độ neo bám cực kỳ sâu (16cm), tăng độ an toàn tối đa cho các liên kết phải xuyên qua các lớp vật liệu dày.

Lưu ý khi sử dụng:

• Không dùng cho gạch rỗng: Lực nở của M20 rất lớn, gần như chắc chắn sẽ làm vỡ tường gạch ống.
• Yêu cầu lỗ khoan cực lớn: Lỗ khoan phải có đường kính đúng theo khuyến nghị của nhà sản xuất (thường là 25mm cho tắc kê M20). Yêu cầu máy khoan búa công suất rất lớn.
• Chống ăn mòn hạn chế: Lớp mạ kẽm chỉ phù hợp cho môi trường trong nhà, khô ráo. Sẽ bị gỉ nếu lắp đặt ngoài trời hoặc nơi ẩm ướt liên tục.

8. Các ứng dụng neo giữ phổ biến của Tắc Kê Nở Thép Mạ Kẽm M20x160

Với sức mạnh của M20 và chiều dài 160mm, loại tắc kê này là lựa chọn lý tưởng cho các công việc thi công đòi hỏi độ an toàn và độ bám sâu:

• Neo giữ chân cột thép: Dùng để cố định các bản mã chân cột thép của nhà xưởng, nhà kho, hoặc các kết cấu phụ trợ vào móng bê tông.
• Lắp đặt bệ máy công nghiệp cỡ lớn: Neo giữ chân đế của các máy công cụ nặng (máy ép, máy dập, máy CNC lớn) xuống sàn bê tông để chống rung và dịch chuyển.
• Cố định ray cẩu trục: Lắp đặt các ray cho cầu trục nhỏ, monorail trong nhà xưởng, nơi chịu tải động và lực cắt lớn.
• Lắp đặt sàn thao tác (Mezzanine): Cố định các chân cột của sàn thao tác, gác lửng công nghiệp vào sàn bê tông hiện hữu.

9. Khả năng làm việc của Thép Mạ Kẽm dưới các điều kiện môi trường khác nhau

Vật liệu thép 4.8 mạ kẽm có các giới hạn về môi trường hoạt động:

• Điều kiện trong nhà, khô thoáng: Lý tưởng nhất, lớp mạ kẽm bền bỉ, cung cấp khả năng bảo vệ lâu dài chống lại oxy hóa trong không khí.
• Điều kiện ẩm ướt (không ngập nước): Lớp mạ kẽm sẽ bị ăn mòn (tạo lớp phấn trắng) nhanh hơn. Hạn chế sử dụng trong các khu vực ẩm ướt thường xuyên như phòng tắm công nghiệp, kho lạnh.
• Điều kiện ngoài trời/hóa chất: Hoàn toàn không phù hợp. Mưa axit, sương muối, hoặc hóa chất công nghiệp sẽ phá hủy lớp mạ kẽm nhanh chóng, làm lộ thép 4.8 và gây gỉ sét, ảnh hưởng đến an toàn của liên kết.

Tắc kê thép mạ kẽm hoạt động tốt nhất trong dải nhiệt độ môi trường thông thường. Nhiệt độ quá cao (như cháy) sẽ làm mất cơ tính của thép.

10. Hướng dẫn lắp đặt đúng kỹ thuật và các lỗi cần tránh khi dùng Tắc Kê Nở M20

Để đảm bảo mối ghép đạt tải trọng tối đa, việc lắp đặt phải tuân thủ nghiêm ngặt các bước sau:

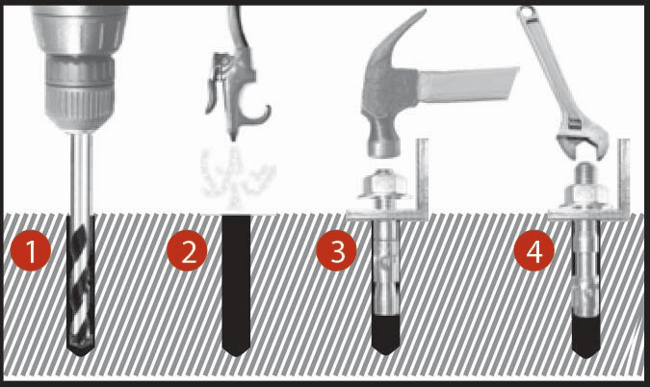

Quy trình Lắp đặt Chuẩn:

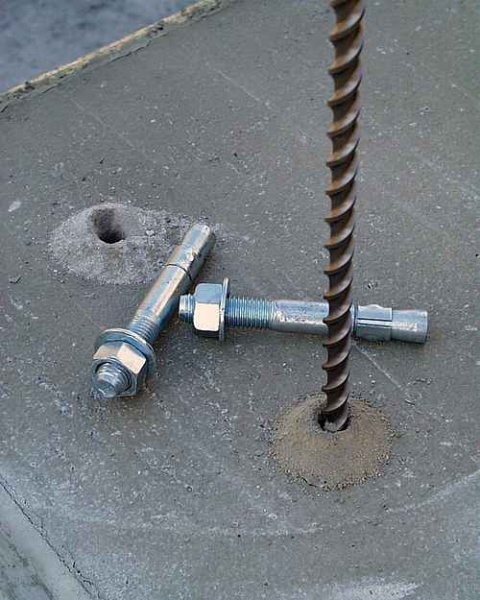

• Bước 1: Khoan lỗ: Khoan một lỗ vào bê tông/gạch đặc có đường kính đúng theo khuyến nghị của nhà sản xuất (đường kính khuyến nghị cho M20, thường là 25mm). Chiều sâu lỗ phải lớn hơn chiều dài tắc kê (lớn hơn 160mm, ví dụ 165-170mm).
• Bước 2: Làm sạch lỗ: Đây là bước cực kỳ quan trọng. Dùng máy thổi bụi công suất lớn hoặc chổi chuyên dụng để thổi sạch toàn bộ bụi khoan ra khỏi lỗ. Bụi còn sót lại sẽ làm giảm ma sát và khả năng chịu tải.
• Bước 3: Đóng tắc kê: Đưa tắc kê (đã lắp sẵn đai ốc, long đền) vào lỗ. Dùng búa lớn gõ vào đầu đai ốc để đóng tắc kê vào cho đến khi long đền áp sát bề mặt vật liệu nền.
• Bước 4: Siết đai ốc: Dùng cờ lê lực hoặc súng siết, siết chặt đai ốc M20. Khi siết, bulong sẽ kéo nón côn, làm 3 cánh nở ra và bám chặt vào thành lỗ. Siết đến khi đạt momen siết khuyến nghị (tham khảo khoảng 150-180 Nm).

Các lỗi cần tránh:

• Không làm sạch lỗ khoan.
• Khoan lỗ quá rộng (làm tắc kê bị xoay) hoặc quá nông (tắc kê không vào hết).
• Siết đai ốc quá mạnh (over-torque) có thể làm đứt bulong 4.8 hoặc phá vỡ vật liệu nền.
• Sử dụng cho tường gạch rỗng.

11. Phương pháp nhận biết Tắc Kê Nở Mạ Kẽm chất lượng và hàng giả

Để đảm bảo an toàn thi công, cần kiểm tra kỹ chất lượng tắc kê:

• Lớp mạ kẽm bên ngoài: Lớp mạ phải đồng đều, sáng bóng hoặc mờ, không bị bong tróc, sần sùi, hoặc có dấu hiệu gỉ sét (vệt vàng/nâu).
• Ký hiệu trên đầu bulong: Đầu bulong M20 chất lượng thường có dập số cấp bền "4.8" và ký hiệu của nhà sản xuất.
• Cơ chế của áo nở: 3 cánh của áo nở phải được cắt rõ ràng, không bị dính, và phần nón côn phải trơn tru.
• Nguồn Gốc và Chứng Từ: Yêu cầu nhà cung cấp cung cấp chứng chỉ chất lượng (CQ) và chứng chỉ xuất xứ (CO) nếu mua số lượng lớn cho dự án.

12. Giá bán cập nhật & Địa chỉ mua Tắc Kê Nở 3 Cánh M20x160 uy tín

a. Giá Tắc Kê Nở 3 Cánh Thép Mạ Kẽm M20x160 tại Mecsu

Xin lưu ý, mức giá này là giá bán lẻ tham khảo và có thể thay đổi. Đối với các đơn hàng số lượng lớn dành cho sản xuất hoặc dự án, Mecsu luôn có chính sách giá sỉ và chiết khấu đặc biệt. Hãy liên hệ ngay với phòng kinh doanh của chúng tôi để nhận được báo giá tốt nhất.

b. Gợi ý địa chỉ mua hàng đáng tin cậy

• Tìm Kiếm Nhà Cung Cấp Chuyên Nghiệp: Hãy hợp tác với các nhà cung cấp vật tư công nghiệp, vật tư xây dựng lớn, có danh tiếng, chuyên về các giải pháp neo giữ, có khả năng cung cấp hàng hóa ổn định và chứng từ chất lượng rõ ràng.
• Trải Nghiệm Mua Sắm Tại Mecsu: Mecsu là nhà cung cấp chuyên nghiệp các loại Tắc Kê Nở đúng tiêu chuẩn, cấp bền được kiểm định. Chúng tôi cam kết cung cấp sản phẩm chất lượng với giá cả cạnh tranh và dịch vụ khách hàng chu đáo.

MUA NGAY HÀNG CÔNG NGHIỆP GIÁ TỐT TẠI MECSU

13. Các câu hỏi thường gặp (FAQ) về Tắc Kê Nở 3 Cánh Thép Mạ Kẽm M20x160

a. Khả năng chịu tải của M20 so với M16 như thế nào?

Tắc kê M20 4.8 có khả năng chịu tải (cả kéo và cắt) cao hơn đáng kể so với M16 5.8. Do có đường kính bulong lớn hơn và diện tích áo nở tiếp xúc với bê tông lớn hơn, nó cung cấp một liên kết an toàn hơn cho các vật thể rất nặng, đặc biệt là khả năng chịu cắt.

b. Tắc kê M20x160 có dùng cho tường gạch rỗng (gạch ống) được không?

Tuyệt đối không. Kích thước M20 và lực nở của nó là quá lớn, sẽ làm phá hủy và vỡ nát cấu trúc của gạch rỗng. Tắc kê 3 cánh M20 chỉ được thiết kế cho bê tông đặc mác cao hoặc gạch đặc nguyên khối.

c. Tôi cần khoan lỗ đường kính bao nhiêu cho tắc kê M20x160?

Đường kính lỗ khoan phụ thuộc vào đường kính áo nở. Đối với tắc kê nở 3 cánh M20, đường kính mũi khoan phổ biến nhất là 25mm. Đây là một mũi khoan rất lớn, đòi hỏi máy khoan búa chuyên dụng.

d. Tôi cần cờ lê size bao nhiêu để siết đai ốc M20?

Đai ốc M20 tiêu chuẩn (theo bước ren 2.5mm) sử dụng cờ lê (wrench) có kích thước 30mm.

e. Tại sao lại dùng cấp bền 4.8 cho tắc kê M20 mà không phải 8.8?

Đối với tắc kê nở cơ học, điểm yếu hầu như luôn là sự bám dính vào bê tông (bị nhổ) hoặc bê tông bị vỡ, chứ không phải do bulong bị đứt. Thép 4.8 đã cung cấp độ bền kéo rất cao ở size M20 (thân bulong chịu được hàng tấn), đồng thời nó có độ dẻo tốt hơn, giúp chịu rung động và tải trọng động tốt hơn so với các cấp bền cao nhưng giòn hơn.

14. Kênh hỗ trợ và tư vấn chuyên gia về các giải pháp Neo Giữ Xây Dựng

Nếu quý khách hàng đang đối mặt với các yêu cầu kỹ thuật đặc biệt, cần tư vấn chuyên môn về loại tắc kê, vật liệu, hay phương pháp thi công phù hợp cho các ứng dụng neo giữ vào bê tông và tường gạch, hãy liên hệ ngay với đội ngũ kỹ sư giàu kinh nghiệm thực chiến của Mecsu. Chúng tôi cam kết sẽ đồng hành cùng bạn để tìm ra giải pháp tối ưu, an toàn và kinh tế nhất cho mọi dự án.

Địa chỉ: B28/I - B29/I Đường số 2B, KCN Vĩnh Lộc, P. Bình Hưng Hòa B, Q. Bình Tân, TP.HCM

Hotline: 1800 8137

Email: sales@mecsu.vn

Website: mecsu.vn

15. Thông Tin Mở Rộng & Kinh nghiệm thực chiến được tổng hợp bởi Mecsu

a. Câu Chuyện Thành Công & Bài học Ứng Dụng

Một nhà xưởng sản xuất, đối tác của Mecsu, đã sử dụng Tắc Kê Nở 3 Cánh M20x160 để cố định chân đế của một máy ép thủy lực lớn xuống sàn bê tông mác cao. Các loại tắc kê M16 trước đó không đủ khả năng chịu lực rung động và lực đẩy ngang. Việc nâng cấp lên M20x160, với độ neo sâu 16cm và đường kính lớn, đã cung cấp độ ổn định vượt trội, giúp máy vận hành chính xác và an toàn tuyệt đối.

b. Lời khuyên từ Chuyên gia Kỹ thuật

“Trong thi công neo giữ, vật liệu nền quyết định tất cả. Một con tắc kê M20x160 tốt đến mấy cũng sẽ thất bại nếu lắp vào bê tông yếu. Luôn khoan lỗ đúng đường kính (25mm), làm sạch bụi triệt để. Với M20, lực nở là khổng lồ, chỉ được phép dùng trên bê tông đặc mác cao (từ 250 trở lên).” — Kỹ sư ứng dụng, Mecsu - Chuyên gia về vật tư neo giữ và giải pháp thi công.

c. Tài Liệu Tham Khảo và Nguồn Nghiên Cứu

Các thông tin kỹ thuật trong bài viết này được biên soạn và đối chiếu từ các nguồn uy tín:

• Tiêu chuẩn ISO 898-1 về cơ tính của bulong.
• Tài liệu kỹ thuật từ các nhà sản xuất tắc kê (anchor) hàng đầu.
• Tổng hợp kinh nghiệm và phản hồi thực tế từ mạng lưới khách hàng nhà thầu xây dựng, M&E của Mecsu.

Biên soạn bởi: Đội ngũ Kỹ sư Mecsu

Với sự am hiểu sâu sắc về ngành vật tư công nghiệp và xây dựng, đội ngũ kỹ sư của Mecsu luôn nỗ lực mang đến những thông tin chính xác và có giá trị ứng dụng cao.

(Tìm hiểu thêm về chúng tôi tại Website Mecsu)

Lưu ý: Hình ảnh sản phẩm trong bài viết có thể có sự khác biệt so với sản phẩm thực tế tùy theo nhà sản xuất và lô hàng. Quý khách vui lòng tham khảo bảng thông số kỹ thuật chi tiết hoặc liên hệ Mecsu để có thông tin chính xác nhất về sản phẩm.
