Đánh giá chi tiết Đai Treo Ống Hai Mảnh Thép Mạ Kẽm (DN50) Ø60mm: Giải pháp Treo Ống Chuyên Nghiệp

Mục Lục Nội Dung

1. 1. Tổng quan về Đai Treo Ống Hai Mảnh DN50 (Ø60mm)
2. 2. Bảng thông số kỹ thuật chi tiết của sản phẩm
3. 3. Cấu tạo đặc trưng của Cùm treo ống 2 mảnh
4. 4. Ưu điểm của vật liệu thép mạ kẽm điện phân
5. 5. Đánh giá khả năng chịu tải của đai treo DN50
6. 6. Phân loại các dòng đai treo ống trên thị trường
7. 7. Ưu và nhược điểm khi sử dụng đai treo 2 mảnh
8. 8. Ứng dụng thực tế: Đai treo Ø60mm dùng cho hệ thống nào?
9. 9. So sánh Đai treo 2 mảnh và Đai treo quả bí (Clevis Hanger)
10. 10. Hướng dẫn lắp đặt đai treo ống đúng kỹ thuật
11. 11. Cách kiểm tra chất lượng đai treo khi mua hàng
12. 12. Báo giá Đai Treo Ống Hai Mảnh DN50 & Nơi mua uy tín
13. 13. Các câu hỏi thường gặp (FAQ) về Đai treo ống DN50
14. 14. Liên hệ tư vấn và hỗ trợ kỹ thuật Mecsu Pro
15. 15. Góc chuyên gia: Mẹo chống rung cho hệ thống treo

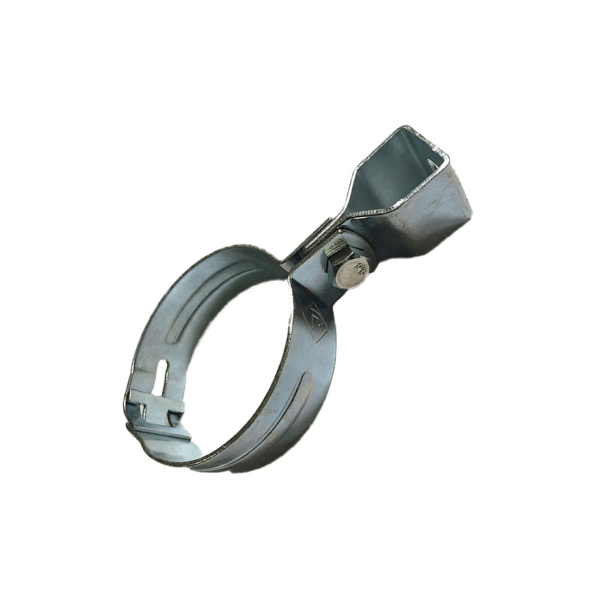

1. Tổng quan về Đai Treo Ống Hai Mảnh Thép Mạ Kẽm (DN50) Ø60mm

Đai Treo Ống Hai Mảnh Thép Mạ Kẽm (DN50) Ø60mm (thường được gọi là cùm treo ống, quang treo ống) là phụ kiện cơ khí không thể thiếu trong việc thi công hệ thống đường ống treo trần. Với kích thước danh nghĩa DN50 (tương đương đường kính ngoài ống 60mm), sản phẩm này được thiết kế để ôm sát và giữ cố định các đường ống thép, ống nhựa hoặc ống cứu hỏa lên trần bê tông hoặc dầm thép thông qua thanh ren (ty ren).

Sản phẩm mang thương hiệu Orbit, được gia công từ thép tấm chắc chắn, bề mặt mạ kẽm điện phân sáng bóng giúp chống lại các tác nhân oxy hóa trong môi trường nhà xưởng hoặc tòa nhà. Thiết kế hai mảnh ghép lại bằng bu lông giúp việc thi công trở nên linh hoạt và dễ dàng điều chỉnh.

2. Bảng thông số kỹ thuật chi tiết của sản phẩm

Để đảm bảo mua đúng loại đai treo phù hợp với kích thước đường ống của bạn, Mecsu Pro xin cung cấp bảng thông số chuẩn của mã sản phẩm 0053017:

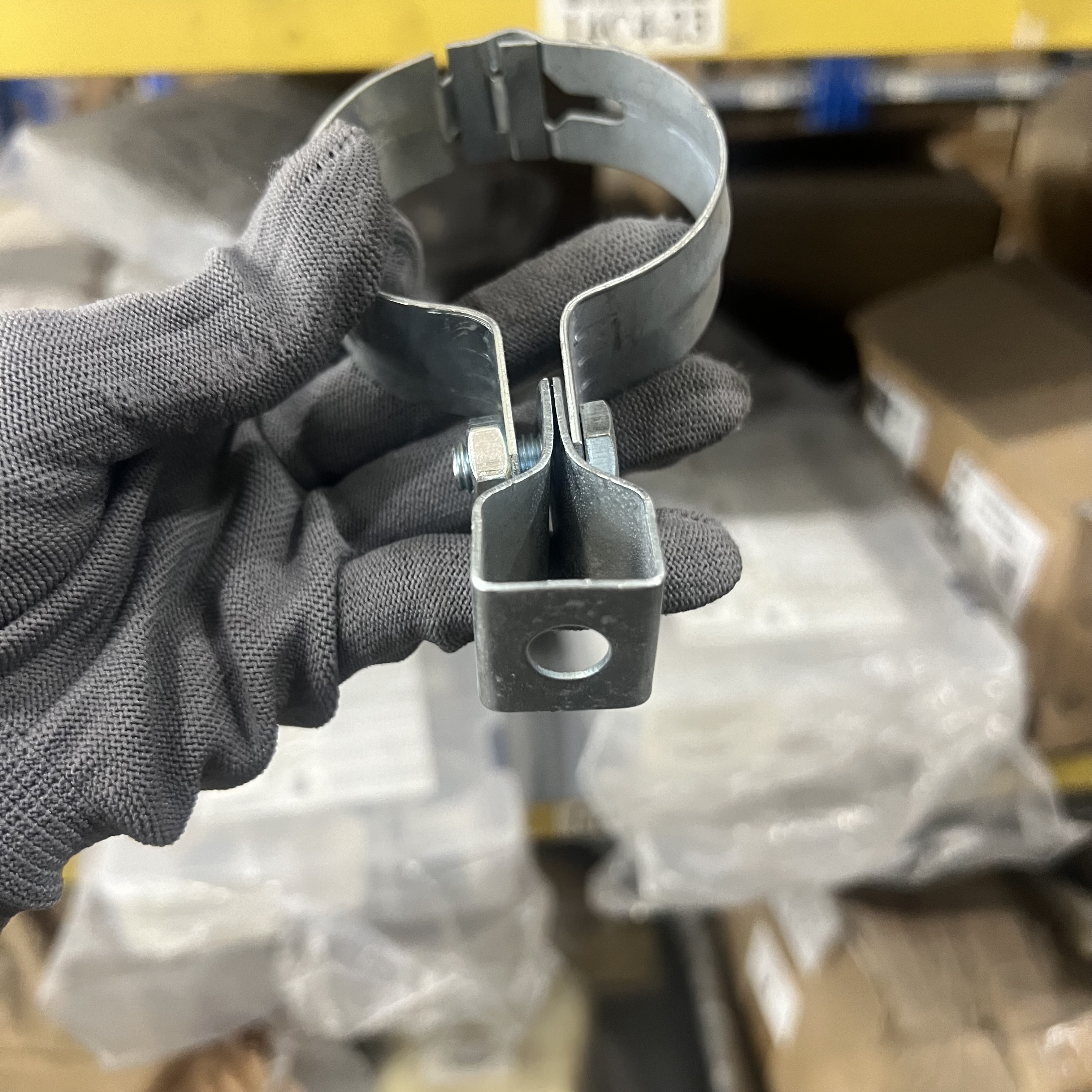

3. Cấu tạo đặc trưng của Cùm treo ống 2 mảnh

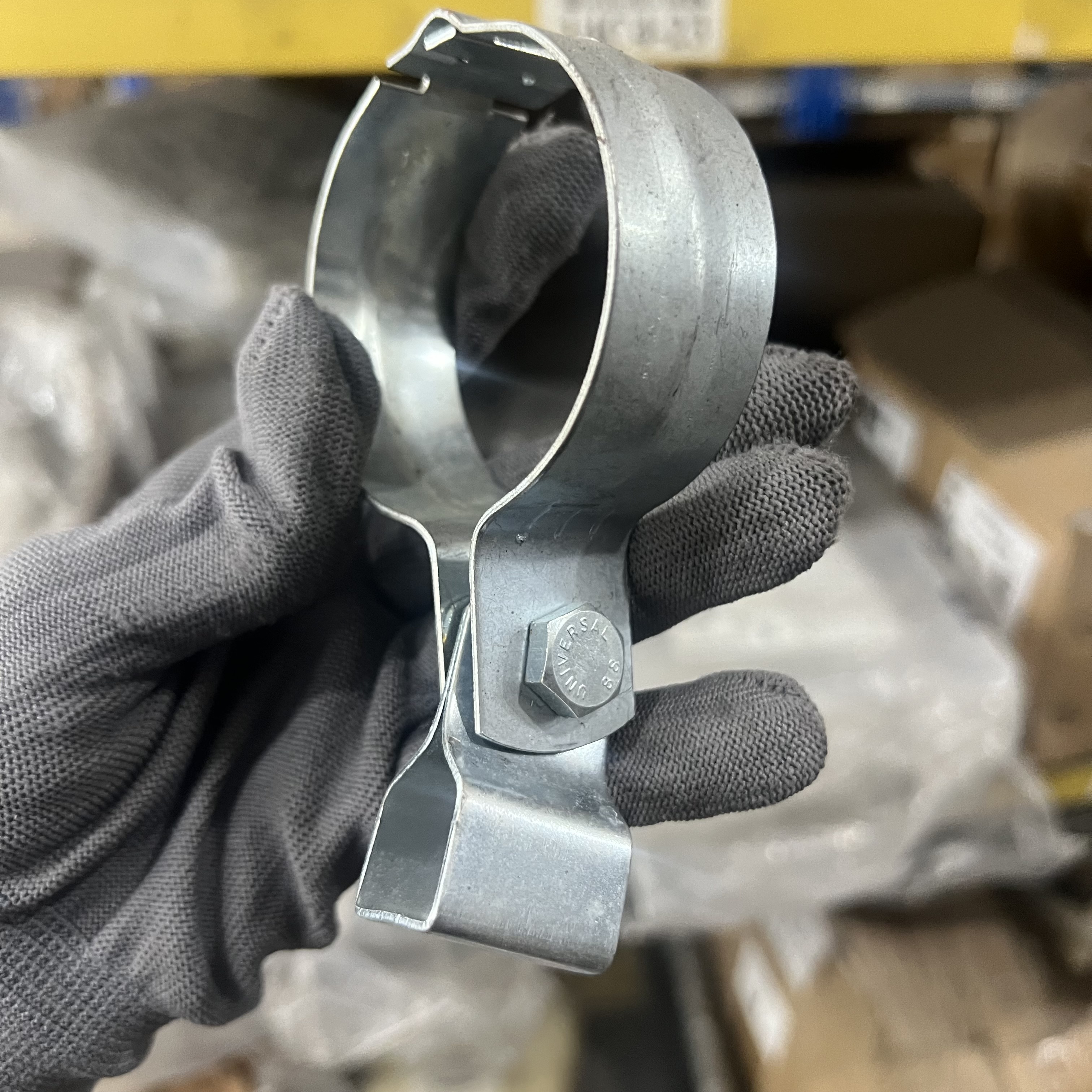

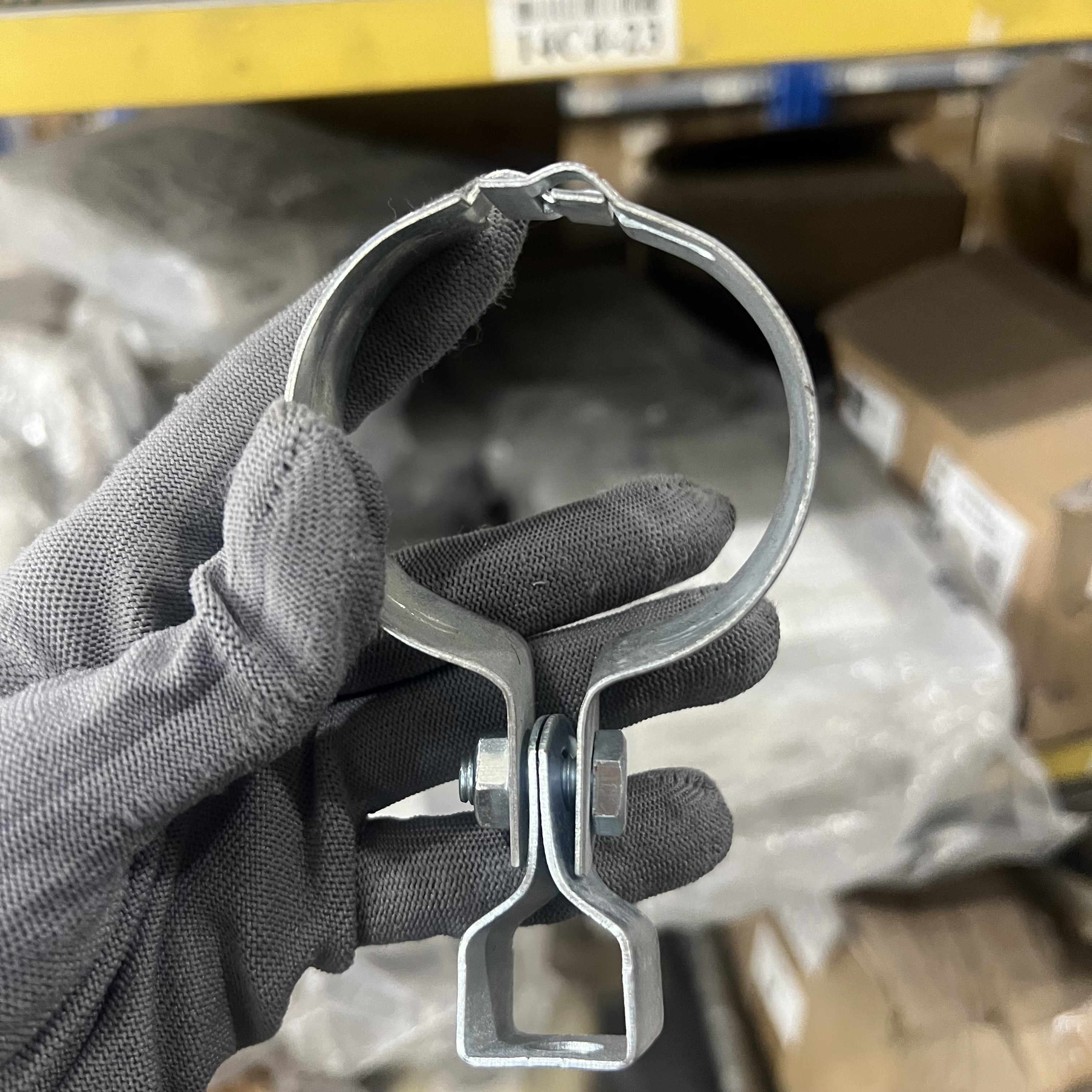

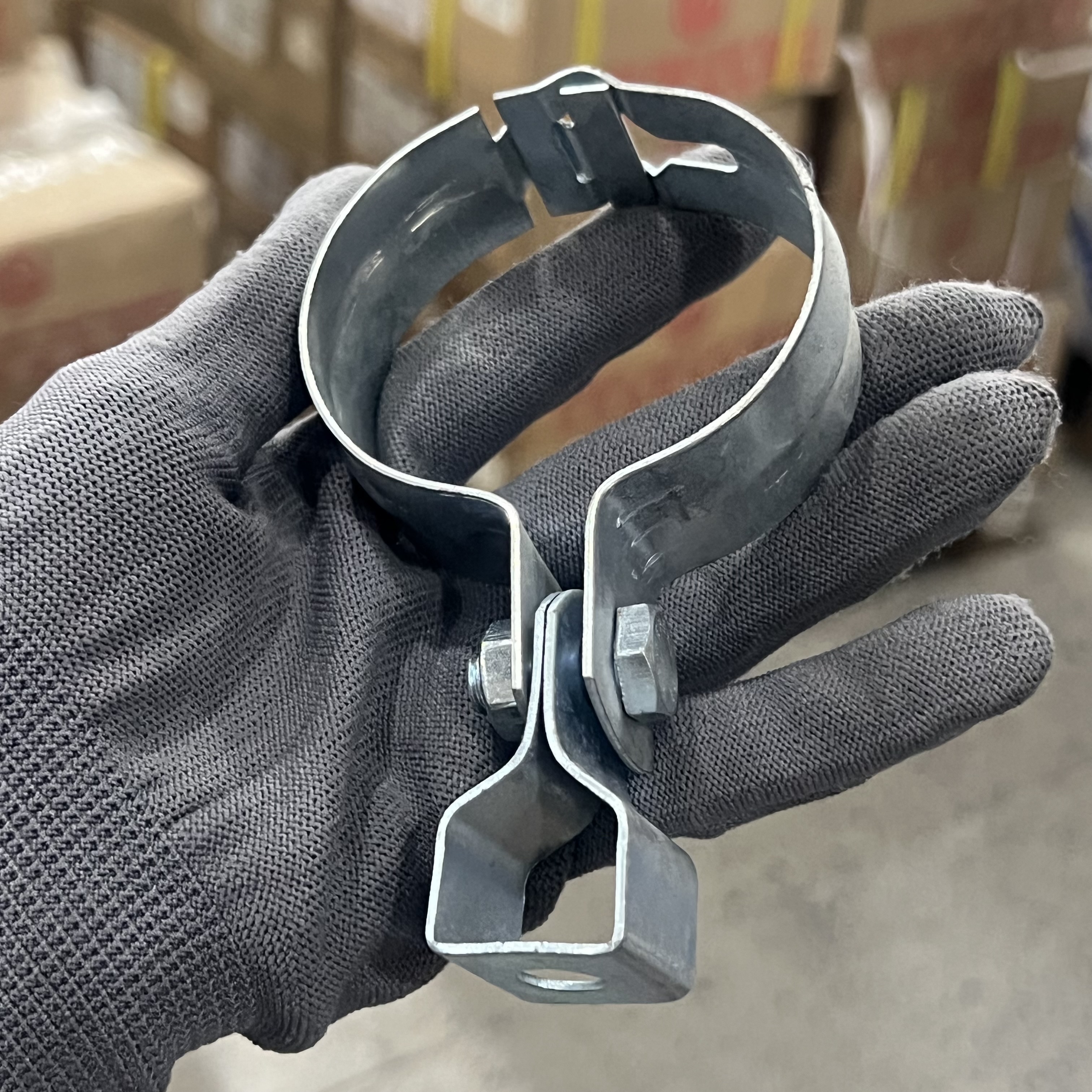

Đai treo ống 2 mảnh DN50 có thiết kế đơn giản nhưng tối ưu hóa khả năng chịu lực, bao gồm:

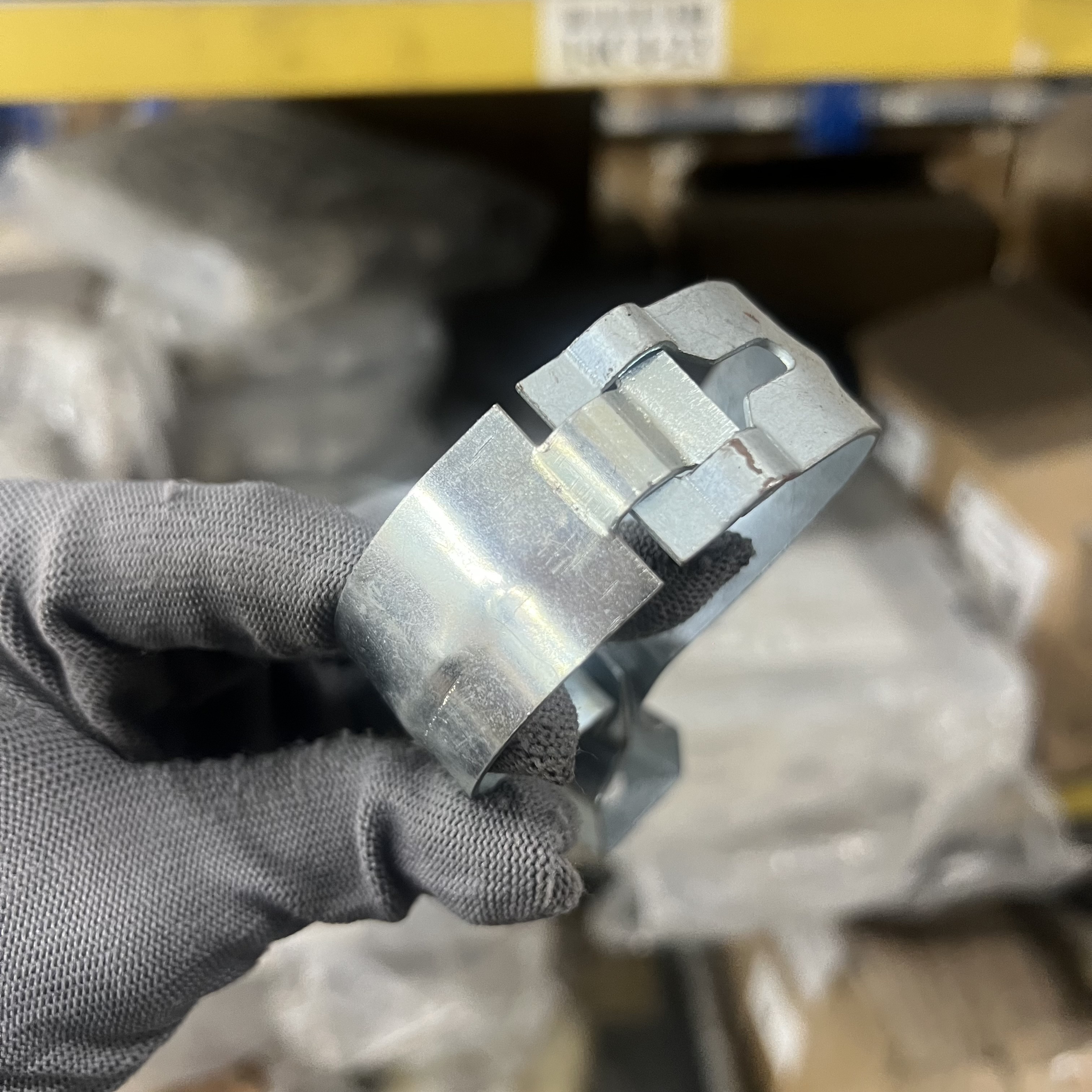

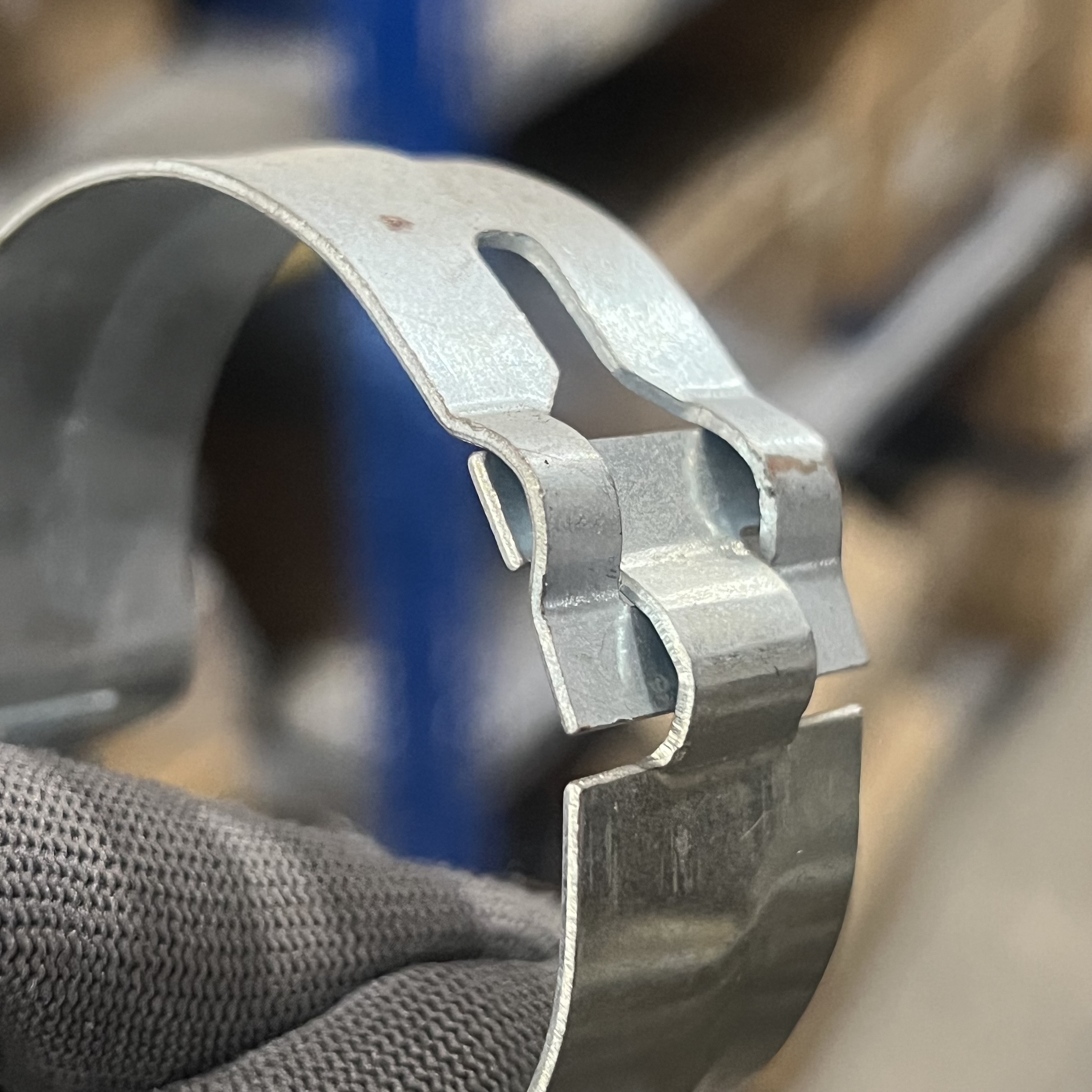

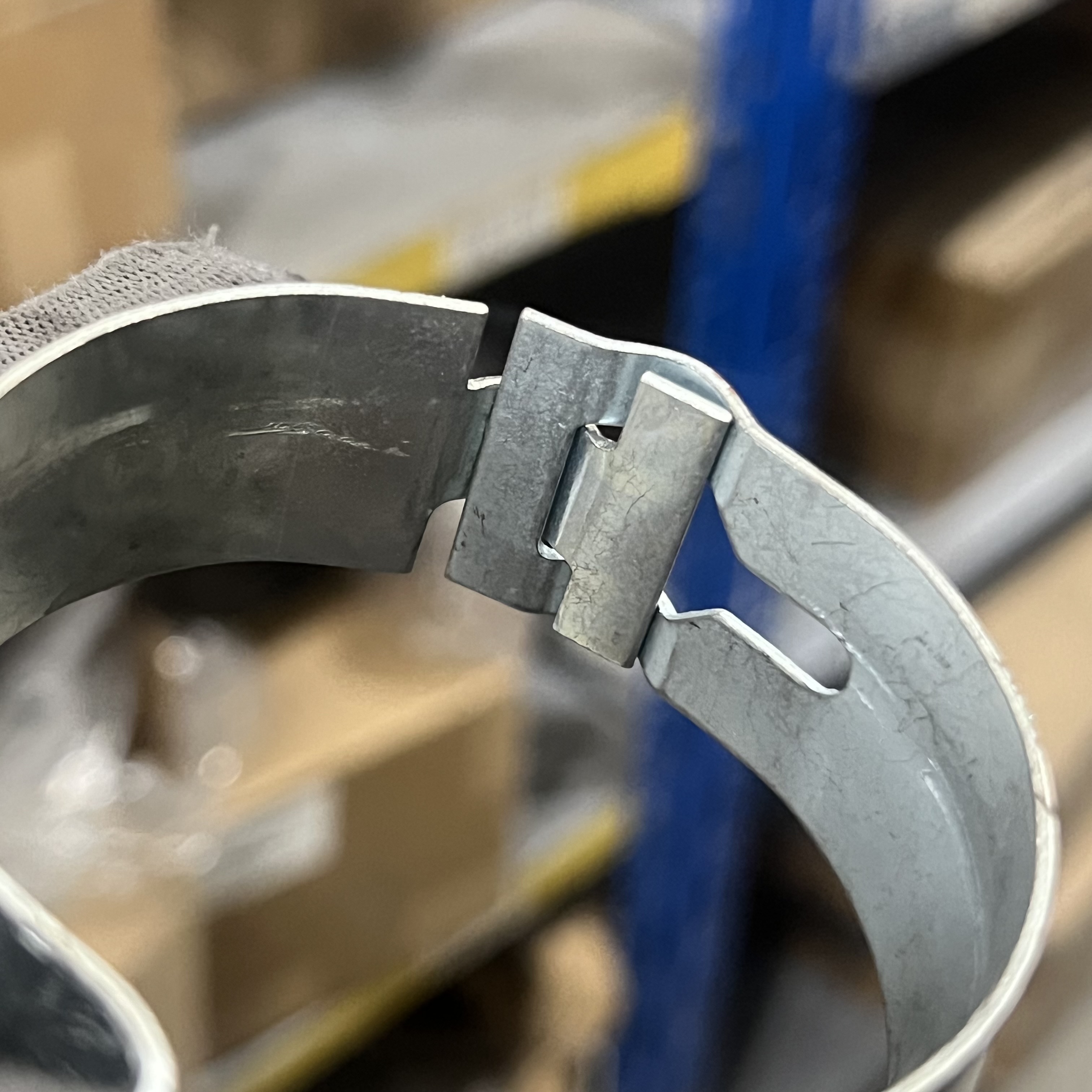

• Hai mảnh bán nguyệt: Hai nửa vòng tròn thép được dập định hình theo kích thước ống Ø60mm. Một đầu có lỗ chờ để xỏ bu lông, đầu kia có thể có khớp nối hoặc cũng dùng bu lông để siết.

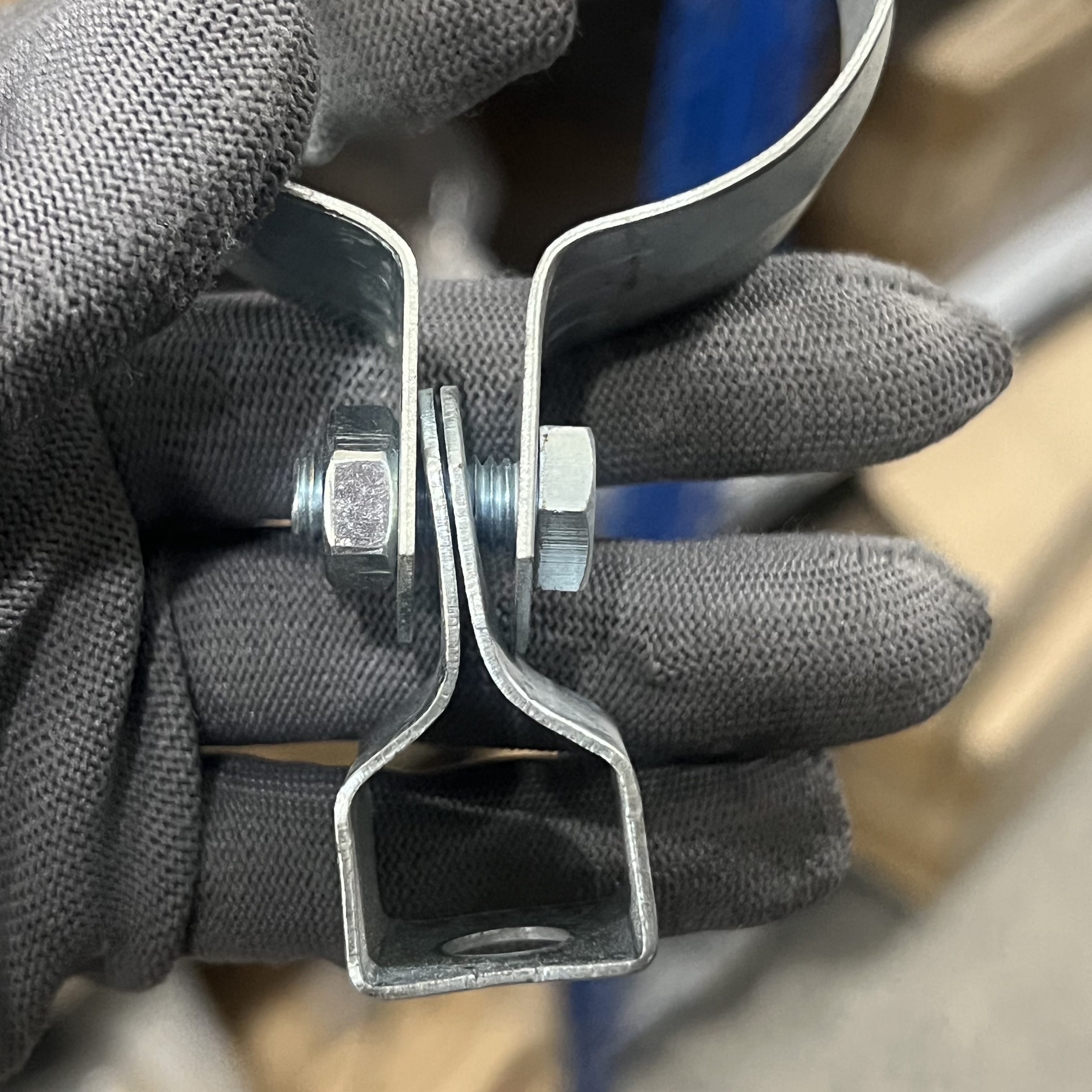

• Tai treo: Phần trên của đai được dập lỗ (thường là lỗ 10mm hoặc 12mm) để kết nối với thanh ty ren M10 treo lên trần.

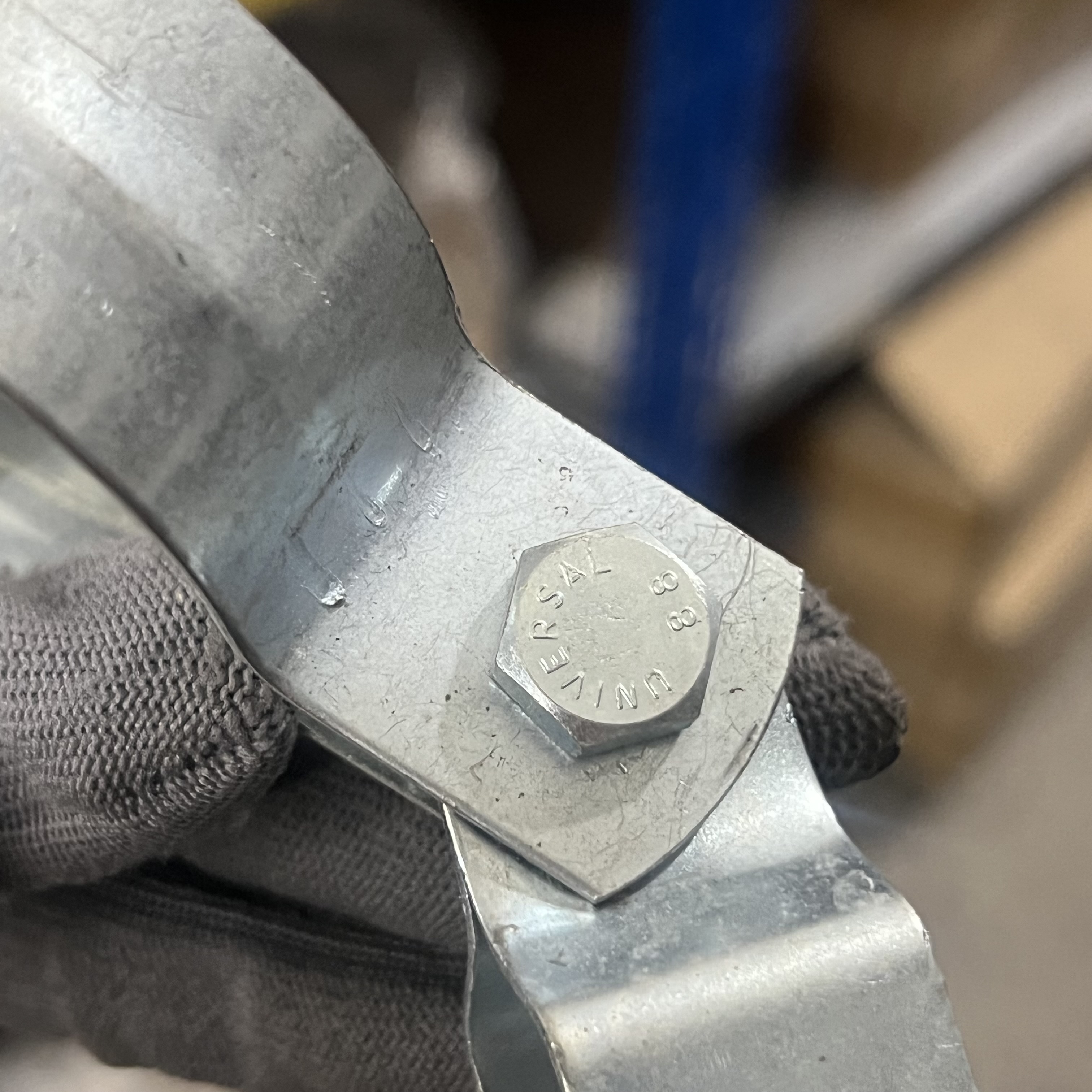

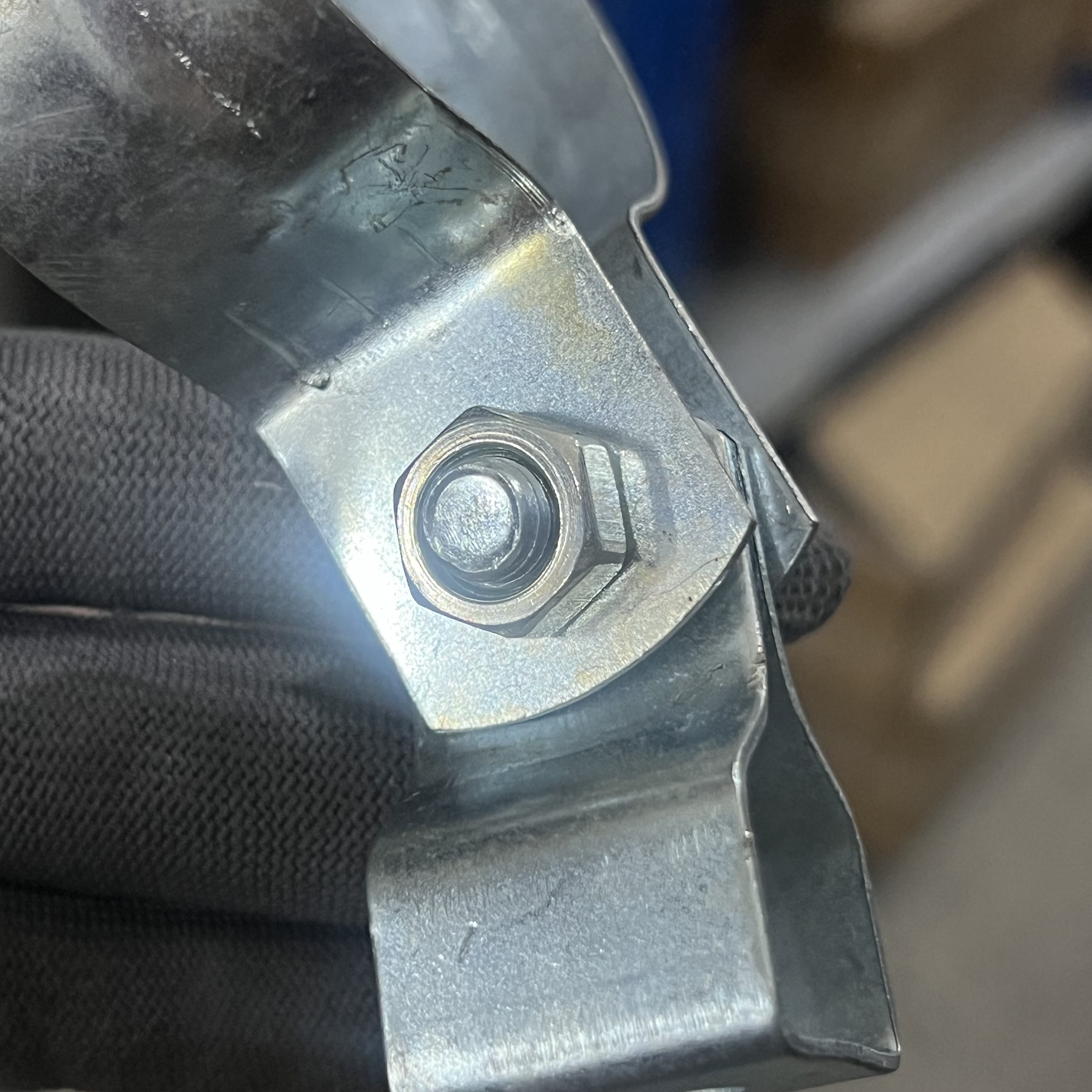

• Bulong và Ecu (M10): Dùng để siết chặt hai mảnh đai lại với nhau, tạo lực ép giữ chặt ống không bị rung lắc hay trượt.

4. Ưu điểm của vật liệu thép mạ kẽm điện phân

Sản phẩm sử dụng thép cacbon làm vật liệu nền và được xử lý bề mặt bằng công nghệ mạ kẽm điện phân (Electro-Galvanized). Lớp mạ này mang lại các lợi ích:

• Chống rỉ sét: Bảo vệ cốt thép bên trong khỏi độ ẩm và không khí, thích hợp cho môi trường trong nhà, tầng hầm, bãi đậu xe.
• Thẩm mỹ: Bề mặt sáng bóng, sạch sẽ, phù hợp với các công trình đi ống nổi yêu cầu tính thẩm mỹ cao.
• Kinh tế: Giá thành rẻ hơn so với Inox hoặc mạ kẽm nhúng nóng, nhưng vẫn đảm bảo độ bền tốt trong điều kiện thông thường.

5. Đánh giá khả năng chịu tải của đai treo DN50

Với độ dày tôn 1.4mm và bản rộng 25mm, đai treo DN50 Orbit có khả năng chịu tải trọng treo an toàn (Safe Working Load) rất tốt cho các đường ống nước, ống chữa cháy đầy nước. Hệ thống bu lông M10 chắc chắn giúp đai không bị bung ra dưới tác động của trọng lượng ống và dung môi bên trong.

Tuy nhiên, cần lưu ý khoảng cách giữa các đai treo (bước treo) phải tuân thủ tiêu chuẩn kỹ thuật (thường là 1.5m - 2m/đai) để tránh võng ống.

6. Phân loại các dòng đai treo ống trên thị trường

Ngoài đai treo 2 mảnh, thị trường còn có các loại khác tùy vào mục đích:

• Đai treo 2 mảnh (Sản phẩm này): Phổ biến nhất, chắc chắn, dùng cho ống thép, nhựa.
• Đai treo quả bí (Clevis Hanger): Dạng bầu, thường dùng cho các hệ thống ống lớn, ống cấp thoát nước chính.
• Đai ôm (Omega): Dùng để cố định ống vào tường hoặc dầm (không phải treo trần).
• Đai treo gắn Ecu: Có gắn sẵn ecu trên đai để vặn ty ren tiện lợi hơn.

7. Ưu và nhược điểm khi sử dụng đai treo 2 mảnh

Đánh giá khách quan để bạn lựa chọn đúng:

Ưu điểm:

• Siết chặt: Ôm khít 100% chu vi ống, chống rung động rất tốt.
• Linh hoạt: Dễ dàng tháo lắp để bảo trì hoặc thay thế ống.
• Giá rẻ: Chi phí đầu tư thấp (chỉ ~7.800đ/bộ).

Nhược điểm:

• Thi công lâu hơn: Cần phải vặn 2 bên bu lông để siết chặt (so với loại đai treo quả bí chỉ cần xỏ chốt).
• Yêu cầu ty ren: Phải kết hợp với ty ren, tắc kê đạn để tạo thành hệ treo hoàn chỉnh.

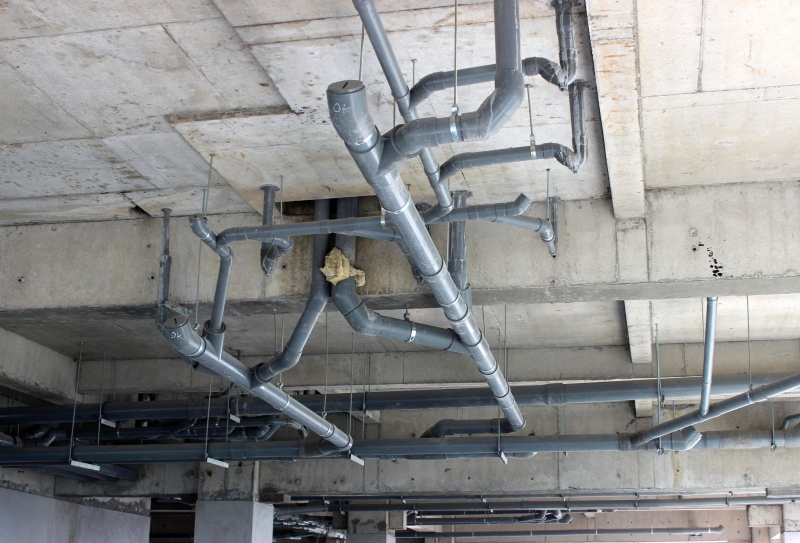

8. Ứng dụng thực tế: Đai treo Ø60mm dùng cho hệ thống nào?

Kích thước DN50 (Ø60mm) là kích thước rất phổ biến trong các tòa nhà:

• Hệ thống PCCC: Treo các đường ống nhánh cấp nước chữa cháy (thường là ống thép đen hoặc mạ kẽm DN50).
• Hệ thống Cấp thoát nước (Plumbing): Treo ống nhựa PVC, PPR Ø60 trục ngang trên trần thạch cao hoặc tầng hầm.
• Hệ thống HVAC: Treo các đường ống nước lạnh (Chiller) hoặc ống gas máy lạnh trung tâm (có bọc cách nhiệt).
• Hệ thống khí nén: Dùng trong các nhà xưởng sản xuất để đi đường ống khí nén chính.

9. So sánh Đai treo 2 mảnh và Đai treo quả bí (Clevis Hanger)

Kết luận: Nếu cần cố định chắc chắn, chống rung, hãy chọn đai 2 mảnh. Nếu đường ống dài cần co giãn nhiệt, hãy chọn đai quả bí.

10. Hướng dẫn lắp đặt đai treo ống đúng kỹ thuật

Quy trình lắp đặt tiêu chuẩn:

• Bước 1: Xác định vị trí và cao độ đường ống. Khoan lỗ lên trần bê tông và đóng tắc kê đạn.
• Bước 2: Cắt thanh ty ren theo chiều dài cần thiết và vặn vào tắc kê đạn.
• Bước 3: Tháo bu lông của đai treo 2 mảnh ra.
• Bước 4: Gắn nửa trên của đai vào đầu ty ren, cố định bằng 2 đai ốc (trên và dưới) để khóa chặt độ cao.
• Bước 5: Đặt ống vào vị trí, ốp nửa dưới của đai vào và siết chặt bu lông liên kết 2 mảnh đai. Căn chỉnh lại cho thẳng hàng.

11. Cách kiểm tra chất lượng đai treo khi mua hàng

Sản phẩm chất lượng tại Mecsu có các đặc điểm:

• Độ dày: Kiểm tra độ dày tôn đúng 1.4mm (dùng thước kẹp), không bị mỏng gây yếu đai.
• Lớp mạ: Sáng đều, không bị bong tróc hay gỉ sét loang lổ.
• Ren ốc: Bu lông và đai ốc đi kèm vặn trơn tru, không bị kẹt hay lờn ren.
• Cạnh dập: Không quá sắc bén gây đứt tay hoặc xước ống.

12. Báo giá Đai Treo Ống Hai Mảnh DN50 & Nơi mua uy tín

a. Giá bán tham khảo tại Mecsu: 7,871 đ / Bộ

Mức giá này đã bao gồm đai và bu lông liên kết. (Giá có thể thay đổi tùy thời điểm và số lượng đặt hàng).

b. Tại sao chọn Mecsu Pro?

• Hàng chính hãng Orbit: Chất lượng đảm bảo, đầy đủ giấy tờ.
• Sẵn kho số lượng lớn: Đáp ứng tiến độ cho các dự án lớn.
• Giá tốt cho công trình: Chiết khấu hấp dẫn khi mua số lượng nhiều.

13. Các câu hỏi thường gặp (FAQ) về Đai treo ống DN50

13.1. Đai này có dùng được cho ống nhựa PVC Ø60 không?

Có. Đai được thiết kế cho đường kính ngoài 60mm, nên hoàn toàn phù hợp với ống nhựa PVC Ø60, ống PPR Ø63 (cần nới lỏng xíu hoặc chọn size lớn hơn chút nếu lớp bảo ôn dày).

13.2. Tôi cần dùng ty ren size bao nhiêu cho đai này?

Lỗ chờ trên tai treo thường được thiết kế cho ty ren M8 hoặc M10. Tuy nhiên, chuẩn phổ biến nhất cho DN50 là dùng ty ren M10 để đảm bảo an toàn chịu lực.

13.3. Khoảng cách treo tối đa cho ống DN50 là bao nhiêu?

Theo tiêu chuẩn TCVN hoặc NFPA cho ống thép PCCC, khoảng cách giá đỡ cho ống DN50 thường không quá 3 mét. Với ống nhựa, khoảng cách nên ngắn hơn (khoảng 1.2m - 1.5m) để tránh võng ống.

13.4. Sản phẩm này có dùng ngoài trời được không?

Đai treo mạ kẽm điện phân thích hợp nhất trong nhà. Nếu dùng ngoài trời mưa nắng hoặc môi trường biển, lớp mạ điện phân sẽ nhanh bị gỉ. Bạn nên chọn loại mạ kẽm nhúng nóng hoặc Inox 304 cho ứng dụng ngoài trời.

14. Liên hệ tư vấn và hỗ trợ kỹ thuật Mecsu Pro

Nếu bạn cần tư vấn về giải pháp hệ treo, tính toán khối lượng vật tư cho công trình, hãy liên hệ ngay:

Địa chỉ: B28/I - B29/I Đường số 2B, KCN Vĩnh Lộc, P. Bình Hưng Hòa B, Q. Bình Tân, TP.HCM

Hotline: 1800 8137

Email: sales@mecsu.vn

Website: mecsu.vn

15. Góc chuyên gia: Mẹo chống rung cho hệ thống treo

“Khi lắp đặt đai treo cho các đường ống có bơm tăng áp hoặc dòng chảy mạnh, hãy sử dụng 2 đai ốc (ecu) tại điểm kết nối giữa ty ren và đai treo để khóa chặt (khóa kép). Điều này ngăn chặn hiện tượng tự tháo lỏng do rung động của đường ống theo thời gian.”
— Kỹ sư Cơ điện Mecsu chia sẻ.
