Vòng Bi Tang Trống: Giải Pháp Chịu Tải Nặng và Bù Lệch Tâm Vượt Trội

Giới thiệu vòng bi tang trống

Trong thế giới rộng lớn của các loại ổ lăn, có một loại vòng bi nổi bật với khả năng phi thường: vừa chịu được tải trọng cực nặng, vừa có thể tự động bù trừ độ lệch tâm giữa trục và gối đỡ. Đó chính là vòng bi tang trống (Spherical Roller Bearing). Với hình dáng con lăn đặc trưng giống hạt cà na, chúng còn được gọi thân thuộc là Bạc đạn cà na, hay Vòng bi nhào do khả năng "nhào lộn" để thích ứng với sự không đồng tâm.

Đây là loại ổ lăn được thiết kế với hai dãy con lăn hình tang trống (hoặc hình cầu đối xứng), lăn trên một rãnh lăn hình cầu chung ở vòng ngoài và hai rãnh lăn riêng biệt ở vòng trong. Cấu trúc độc đáo này mang lại hai chức năng kép vô giá: khả năng chịu tải trọng hướng tâm rất nặng kết hợp với tải trọng dọc trục đáng kể theo cả hai hướng, và quan trọng nhất là khả năng tự lựa (self-aligning), cho phép vòng bi hoạt động ổn định ngay cả khi có sự lệch góc giữa trục và thân máy.

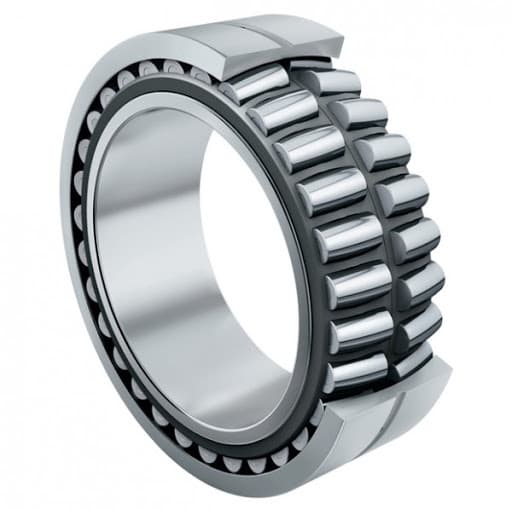

Tại sao vòng bi tang trống là lựa chọn hàng đầu cho ứng dụng nặng?

Sự ưu việt của bạc đạn cà na đến từ những lợi thế kỹ thuật cốt lõi sau:

• Khả năng chịu tải hướng tâm cực cao: Thiết kế hai dãy con lăn với diện tích tiếp xúc đường lớn giúp phân bổ tải trọng hiệu quả, cho phép vòng bi chịu được lực hướng tâm lớn hơn nhiều so với các loại vòng bi khác cùng kích thước.
• Khả năng chịu tải dọc trục đáng kể theo cả hai hướng: Góc tiếp xúc của các con lăn và thiết kế rãnh lăn cho phép vòng bi chịu được lực đẩy dọc trục đáng kể từ cả hai phía, điều mà vòng bi đũa trụ một dãy thông thường không làm được.
• Khả năng tự lựa (self-aligning) tuyệt vời: Đây là đặc điểm "ăn tiền" nhất. Bề mặt rãnh lăn hình cầu của vòng ngoài cho phép cụm vòng trong và các con lăn tự do nghiêng một góc nhất định so với vòng ngoài. Điều này giúp vòng bi tự động bù trừ cho độ lệch tâm ban đầu do lắp ráp không chính xác hoặc độ võng của trục trong quá trình làm việc, ngăn ngừa ứng suất tập trung và kéo dài tuổi thọ.
• Độ tin cậy và tuổi thọ cao: Sự kết hợp giữa khả năng chịu tải tốt và khả năng tự lựa giúp giảm thiểu ứng suất cục bộ lên con lăn và rãnh lăn, làm tăng đáng kể độ bền mỏi và tuổi thọ vận hành, ngay cả trong điều kiện tải nặng và có rung động.
• Hoạt động tốt trong môi trường rung động: Thiết kế chắc chắn với vòng cách bền bỉ (đặc biệt là loại đồng thau) giúp vòng bi hoạt động ổn định trong các ứng dụng có độ rung cao như máy sàng, máy đầm.

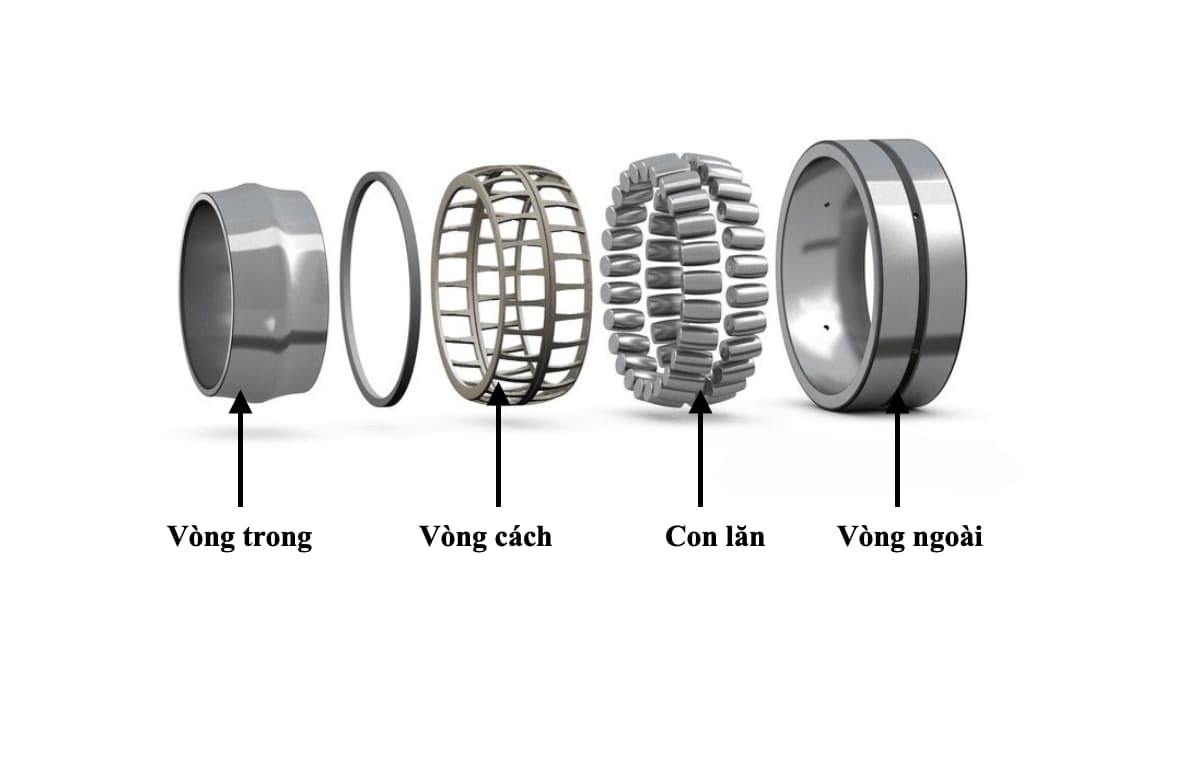

Cấu tạo chi tiết vòng bi tang trống

Để hiểu rõ hơn về sức mạnh của chúng, hãy cùng "mổ xẻ" các thành phần cấu tạo chính:

Vòng ngoài (outer ring)

Làm từ thép chịu lực chất lượng cao, được gia công dày dặn và cứng vững. Điểm đặc trưng nhất là bề mặt rãnh lăn bên trong có dạng hình cầu lõm liên tục, đóng vai trò như một mặt cầu chuẩn cho cả hai dãy con lăn tự lựa theo đó.

Vòng trong (inner ring)

Cũng làm từ thép chịu lực, được lắp trực tiếp lên trục. Bề mặt bên ngoài có hai rãnh lăn riêng biệt, được gia công nghiêng một góc so với đường tâm vòng bi để phù hợp với góc nghiêng của hai dãy con lăn. Lỗ của vòng trong có thể là lỗ thẳng (cylindrical bore) để lắp trực tiếp lên trục trụ, hoặc lỗ côn (tapered bore) (thường có ký hiệu K hoặc K30) để lắp trên trục côn hoặc trục trụ thông qua ống lót côn.

Hai dãy con lăn tang trống (spherical roller)

Vòng bi tang trống được trang bị hai hàng con lăn đối xứng, mỗi con lăn có hình dạng đối xứng tròn trụ phình nhẹ ở giữa – còn gọi là hình thùng (barrel-shaped). Thiết kế này giúp tăng khả năng tiếp xúc và phân bổ tải đều hơn trên bề mặt rãnh lăn.

Các con lăn được sắp xếp thành hai dãy song song, và nghiêng một góc nhất định so với trục vòng bi. Cấu trúc này cho phép vòng bi chịu đồng thời cả tải trọng hướng tâm và tải trọng dọc trục, đồng thời hỗ trợ khả năng tự lựa (self-aligning), giúp bù sai lệch trục trong quá trình vận hành.

Vòng cách (cage)

Có nhiệm vụ giữ khoảng cách đều, định vị và dẫn hướng cho cả hai dãy con lăn tang trống, ngăn chúng va chạm vào nhau và đảm bảo chuyển động ổn định. Vật liệu và thiết kế vòng cách rất quan trọng, ảnh hưởng đến hiệu suất và độ bền của vòng bi:

• Thép dập (pressed steel - J, CC): phổ biến cho các kích thước nhỏ và trung bình, chi phí hợp lý. thiết kế CC thường có vòng dẫn hướng ở giữa hoặc dẫn hướng bởi vai vòng trong.
• Đồng thau gia công (machined brass - M, MA, MB, CA): rất cứng vững, chịu rung động và nhiệt độ tốt, độ bền cao. thường được ưu tiên cho vòng bi kích thước lớn và các ứng dụng khắc nghiệt. thiết kế CA thường có dạng lược đôi, dẫn hướng bởi các gờ trên vòng trong.
• Nhựa polyamide (PA66-GF - T, TN): nhẹ, ma sát thấp, cho phép tốc độ cao hơn trong một số trường hợp. tuy nhiên, có giới hạn về nhiệt độ làm việc (thường <120°C) và độ bền cơ học thấp hơn kim loại

Vật liệu chế tạo và đặc tính

Vòng bi tang trống thường được chế tạo từ những vật liệu cao cấp nhất để đảm bảo hiệu suất và độ bền trong điều kiện khắc nghiệt:

• Vòng trong, vòng ngoài, con lăn: Chủ yếu là Thép chịu lực crom hàm lượng carbon cao (High Carbon Chromium Bearing Steel), ví dụ mác 100Cr6 (Châu Âu) hoặc SUJ2 (Nhật). Loại thép này trải qua quá trình nhiệt luyện đặc biệt (tôi thấu hoặc tôi bề mặt) để đạt được độ cứng cực cao (thường HRC 58-64), độ sạch cao, cấu trúc tinh thể mịn, khả năng chống mài mòn và chịu mỏi do lăn (rolling contact fatigue) vượt trội.
• Vòng cách: Thép tấm chất lượng cao, Đồng thau gia công (thường là loại đồng thau đặc biệt cho vòng bi), hoặc nhựa Polyamide 6.6 gia cường sợi thủy tinh (PA66-GF).
• Xử lý bề mặt: Một số vòng bi có thể được xử lý bề mặt bổ sung như phủ đen (black oxide) để tăng khả năng chống ăn mòn nhẹ hoặc cải thiện khả năng giữ dầu bôi trơn ban đầu.

Các loại vòng bi tang trống phổ biến

Vòng bi tang trống (Bạc đạn cà na) có nhiều biến thể thiết kế nhằm đáp ứng các yêu cầu kỹ thuật và môi trường làm việc khác nhau:

Vòng bi tang trống tự lựa hai dãy

(Double-row Self-aligning Roller Bearing – Loại phổ biến nhất)

Mô tả: Là loại thông dụng nhất với thiết kế hai dãy con lăn tang trống đối xứng, chạy trên hai rãnh lăn nghiêng ở vòng trong và một rãnh lăn cầu duy nhất trên vòng ngoài. Nhờ đó, vòng bi có khả năng tự lựa tốt.

Khả năng:

• Chịu tải trọng hướng tâm rất lớn,
• Chịu được tải trọng dọc trục theo cả hai hướng,
• Tự lựa linh hoạt, bù trừ độ lệch trục (thường từ 1° đến 2.5°).

Ứng dụng: Dùng rộng rãi trong:

• Máy móc xây dựng, thiết bị khai thác mỏ,
• Máy cán thép, máy sản xuất giấy, xi măng,
• Hộp số công suất lớn (>50kW),...

Ký hiệu seri phổ biến: 213xx, 222xx, 223xx, 230xx, 231xx, 232xx, 240xx, 241xx...
(Ví dụ: 22216 E, 23130 CCK/W33)

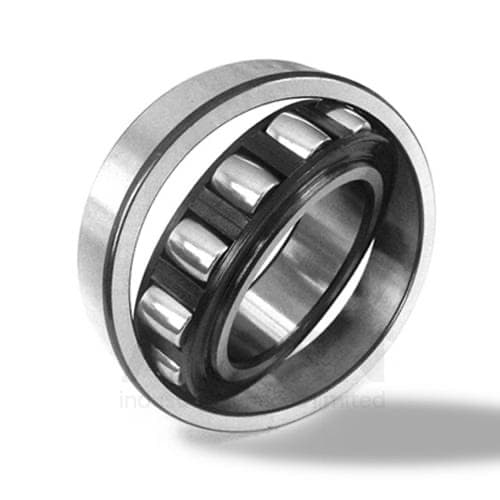

Vòng bi tang trống tự lựa một dãy

Mô tả: Gồm một dãy con lăn tang trống, có rãnh cầu ở vòng ngoài nên vẫn giữ được khả năng tự lựa, tuy nhiên khả năng chịu tải thấp hơn nhiều so với loại hai dãy.

Ứng dụng:

• Tải nhẹ đến trung bình,
• Không gian hạn chế,
• Các thiết bị công nghiệp nhẹ hoặc thiết bị điện nhỏ gọn.
•

Ký hiệu seri phổ biến: 202xx, 203xx (tùy nhà sản xuất như SKF).

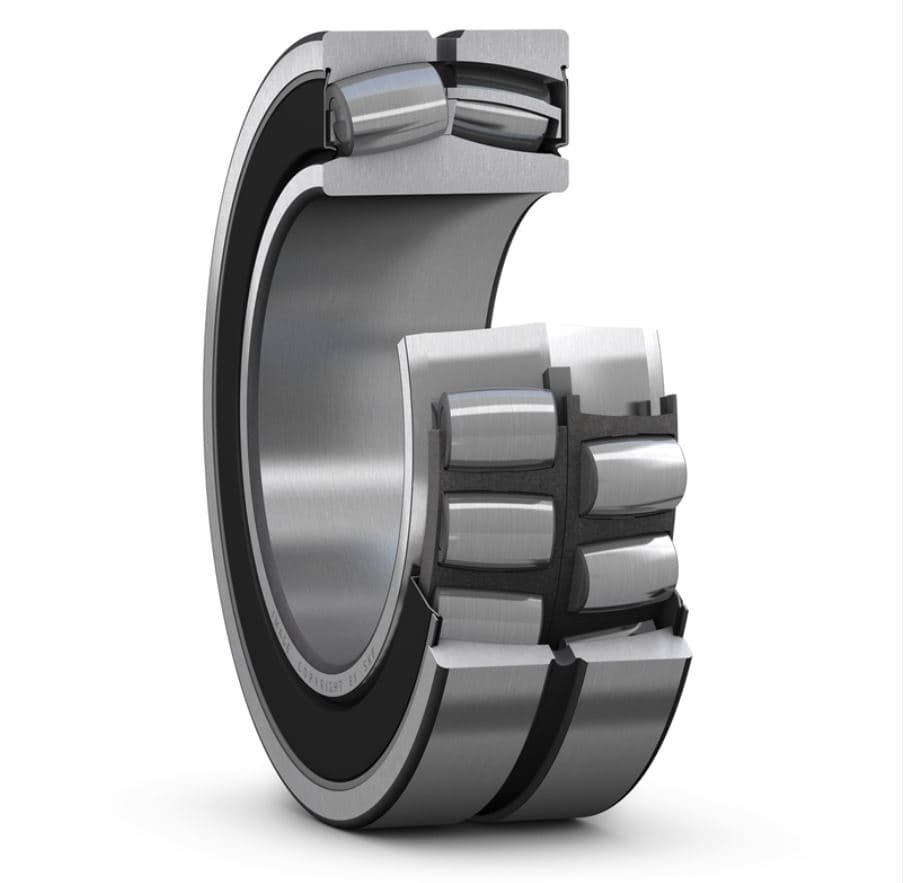

Vòng bi tang trống tự lựa có phớt làm kín

Mô tả: Là phiên bản được tích hợp sẵn phớt cao su làm kín ở cả hai bên (thường bằng NBR hoặc HNBR), giúp giữ mỡ bôi trơn và ngăn bụi bẩn, nước từ môi trường.

Lợi ích:

• Kéo dài tuổi thọ vòng bi và mỡ bôi trơn,
• Giảm bảo trì, đặc biệt ở những vị trí khó tiếp cận.

Ứng dụng:

Thiết bị trong môi trường bụi bẩn, ẩm ướt như:

• Khai thác mỏ
• Máy móc nông nghiệp
• Máy sản xuất giấy
• Băng tải ngoài trời

Ký hiệu: Hậu tố như 2RS, 2CS, 2CS5 gắn với mã tiêu chuẩn (VD: 22210 E/C3 Explorer 2CS5)

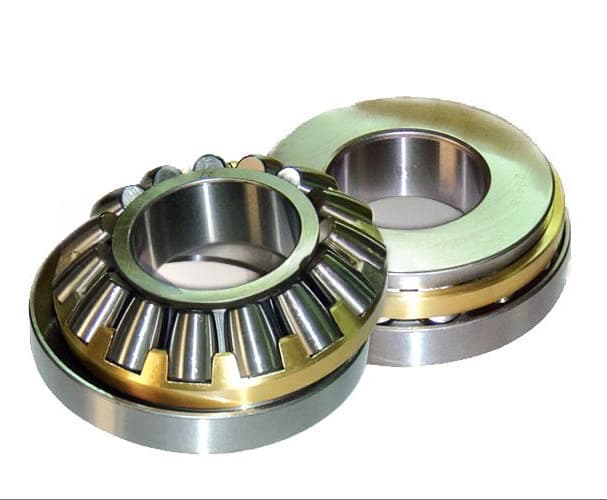

Vòng bi tang trống chặn trục

Mô tả: Thiết kế khác biệt hoàn toàn, chuyên dùng chịu tải trọng dọc trục cực lớn, có thể kèm tải hướng tâm. Rãnh lăn nghiêng một góc lớn (khoảng 45°) để tối ưu lực đẩy.

Khả năng:

• Chịu được lực đẩy dọc trục cực cao,
• Vẫn tự lựa linh hoạt,
• Vòng cách bằng đồng thau gia công hoặc thép, rất bền.

Ứng dụng:

• Trục đứng máy nghiền, cần cẩu hạng nặng, bàn xoay máy công cụ, chân vịt tàu thủy,...

Ký hiệu seri: 292xx, 293xx, 294xx (VD: 29412 E, 29340 M)

Lưu ý: Đây là vòng bi chặn, không phải loại tự lựa hướng tâm

.

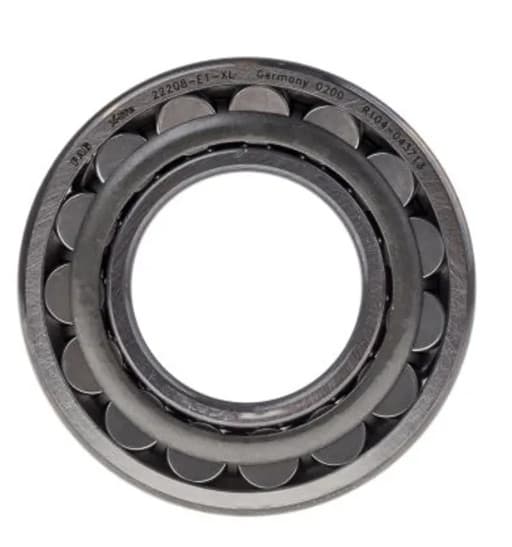

Cách đọc hiểu mã hiệu vòng bi tang trống

Nắm vững cách đọc mã hiệu giúp bạn lựa chọn chính xác:

Cấu trúc chung

Thường là: [Seri kích thước (3 số)] + [Mã đường kính lỗ (2 số)] + [Hậu tố]

Seri kích thước (Dimension Series)

• Ba chữ số đầu tiên, xác định hình dạng và tỷ lệ kích thước bao.
  Số đầu tiên 2 chỉ loại vòng bi tang trống.
• Hai số tiếp theo (13, 22, 23, 30, 31, 32, 40, 41...) chỉ seri chiều rộng và seri đường kính ngoài. Seri lớn hơn thường có tiết diện lớn hơn, chịu tải cao hơn.
• Ví dụ: 222xx (nhẹ), 223xx (trung bình-nặng), 230xx (mỏng), 231xx (trung bình), 232xx (nặng)...

H3: Mã đường kính lỗ (Bore Code)

• Hai chữ số cuối của phần số chính.
• 00 = 10mm, 01 = 12mm, 02 = 15mm, 03 = 17mm.
• Từ 04 trở lên: nhân mã số với 5 = d (mm).
• Ví dụ: 22205 -> mã lỗ 05 -> d = 05 x 5 = 25mm.
• Ví dụ: 22310 -> mã lỗ 10 -> d = 10 x 5 = 50mm.
• Ví dụ: 23020 -> mã lỗ 20 -> d = 20 x 5 = 100mm.

H3: Hậu tố phổ biến (Suffix)

• K: lỗ côn, độ côn 1:12.
• K30: lỗ côn, độ côn 1:30.
• E / E1: thiết kế nội bộ tối ưu hóa (tăng khả năng chịu tải).
• CC / CA / MB / MA: chỉ loại và vật liệu vòng cách (CC: thép; CA/MB/MA: đồng).
• W33 / E4: có rãnh và 3 lỗ bôi trơn trên vòng ngoài (rất phổ biến).
• C3 / C4: khe hở hướng tâm lớn hơn normal (CN).
• 2RS / 2CS / VT143: có phớt làm kín 2 bên.
• VA405 / VA406 / VB...: thiết kế đặc biệt cho máy sàng rung.
• (Nhiều hậu tố khác chỉ cấp chính xác, vật liệu đặc biệt... cần tra catalogue).

Ví dụ đọc mã hiệu đầy đủ:

• 22210 E K W33 C3: vòng bi tang trống, seri 222, lỗ côn K (d = 50mm), thiết kế tối ưu E, có rãnh/lỗ bôi trơn W33, khe hở C3.
• 23124 CC K W33: vòng bi tang trống, seri 231, lỗ côn K (d = 120mm), vòng cách thép CC, có rãnh/lỗ bôi trơn W33.
• 22315 E: vòng bi tang trống, seri 223, lỗ thẳng (d = 75mm), thiết kế tối ưu E.

Thông số kỹ thuật quan trọng cần nắm

Khi xem xét thông số kỹ thuật, hãy chú ý:

• Kích thước chính: d (lỗ trong), D (đường kính ngoài), B (bề rộng).
• Khả năng chịu tải: động (C) và tĩnh (C0) - dùng để tính tuổi thọ.
• Giới hạn tốc độ: tốc độ tham chiếu (cho tính toán nhiệt) và tốc độ giới hạn (giới hạn cơ học).
• Khả năng chịu lệch góc cho phép (độ).
• Khe hở hướng tâm (CN, C3, C4...).
• Hệ số tính toán (e, Y1, Y2, Y0) - dùng để tính tải trọng tương đương khi có cả tải hướng tâm và dọc trục.
• Khối lượng.Alt text: Các thông số kỹ thuật chính của vòng bi tang trống: đường kính trong (d), đường kính ngoài (D), bề rộng (B) và khả năng chịu tải (C, C0).

Thông số cần nắm

Bảng tra cứu kích thước vòng bi tang trống

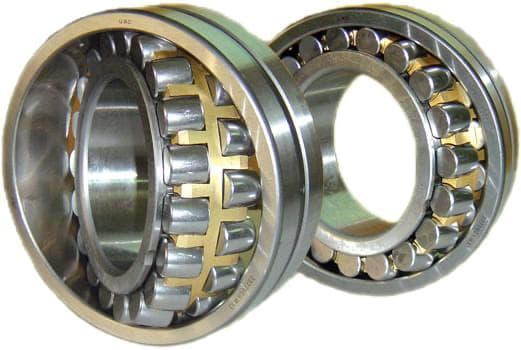

Hướng dẫn lựa chọn vòng bi tang trống

Quy trình lựa chọn cần sự cẩn thận và tính toán:

Bước 1: Xác định tải trọng và tuổi thọ yêu cầu

Tính toán tải trọng hướng tâm và dọc trục tương đương (P). xác định tuổi thọ yêu cầu (L10h).

Bước 2: Chọn seri kích thước sơ bộ

Dựa vào không gian lắp đặt (D, B) và mức độ tải trọng (seri 222 nhẹ hơn 223, 230 mỏng hơn 231...).

Bước 3: Chọn kích thước lỗ (d)

Dựa vào đường kính trục thiết kế.

Bước 4: Tính toán và chọn mã cụ thể

Tra catalogue các mã có 'd' phù hợp, tìm mã có khả năng chịu tải động (C) đủ để đạt L10h yêu cầu (L10h = (C/P)^p * 10^6 / (60*n), p=10/3). kiểm tra khả năng chịu tải tĩnh (C0 > P0).

Bước 5: Xem xét tốc độ

So sánh tốc độ hoạt động yêu cầu với tốc độ tham chiếu và tốc độ giới hạn của vòng bi.

Bước 6: Lựa chọn kiểu lỗ (thẳng hay côn - K)

Cân nhắc yêu cầu lắp đặt, điều chỉnh khe hở và chi phí (lỗ côn thường đi kèm ống lót).

Bước 7: Lựa chọn khe hở (C3, C4,...)

Quan trọng! dựa vào dung sai lắp ghép (độ chặt) và chênh lệch nhiệt độ vận hành. lắp càng chặt hoặc nhiệt độ càng cao thì càng cần khe hở lớn hơn (C3 hoặc C4).

Bước 8: Lựa chọn vòng cách

Dựa vào độ bền yêu cầu (đồng > thép > nhựa), tốc độ (nhựa > đồng/thép), rung động (đồng).

Bước 9: Xem xét làm kín và bôi trơn

Cần phớt không? cần rãnh/lỗ bôi trơn W33 không?

Bước 10: Kiểm tra khả năng chịu lệch góc

Đảm bảo độ lệch góc tối đa của hệ thống nằm trong giới hạn cho phép của vòng bi.

Bước 11: Tham khảo nhà sản xuất / nhà cung cấp

Xác nhận lại toàn bộ lựa chọn qua catalogue hoặc tư vấn từ chuyên gia Mecsu

.

Ứng dụng thực tế vòng bi tang trống

Vòng bi tang trống (bạc đạn cà na) là lựa chọn không thể thiếu trong các ngành công nghiệp nặng và các thiết bị vận hành trong điều kiện khắc nghiệt, nơi có tải trọng lớn và nguy cơ lệch tâm cao:

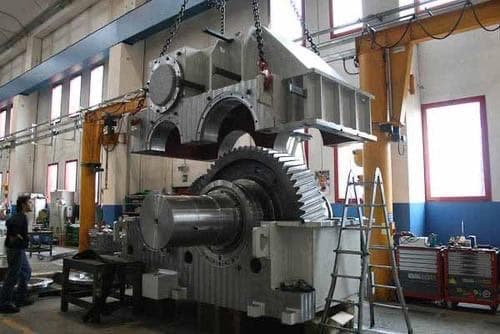

• Công nghiệp nặng: Máy cán thép, máy nghiền xi măng, máy nghiền đá, thiết bị xử lý quặng
• .

Ứng dụng công nghiệp nặng

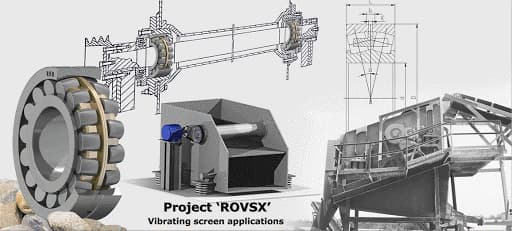

• Khai thác mỏ: Băng tải hạng nặng, máy đào, máy khoan địa chất
• .

Ứng dụng khai thác mỏ

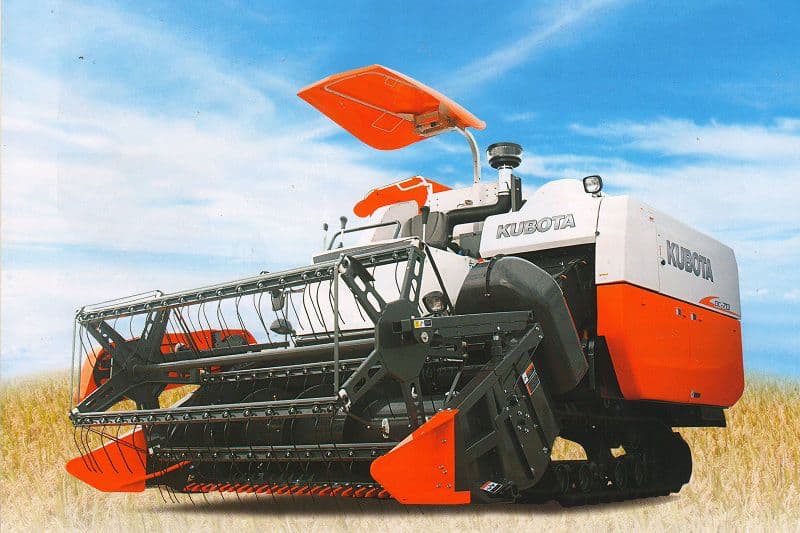

• Nông nghiệp: Các trục chính trong máy gặt đập liên hợp, máy kéo công suất lớn.

Ứng dụng trong nông nghiệp

• Hàng hải: Hệ thống chân vịt tàu thủy, tời neo, cẩu trục trên tàu
• .

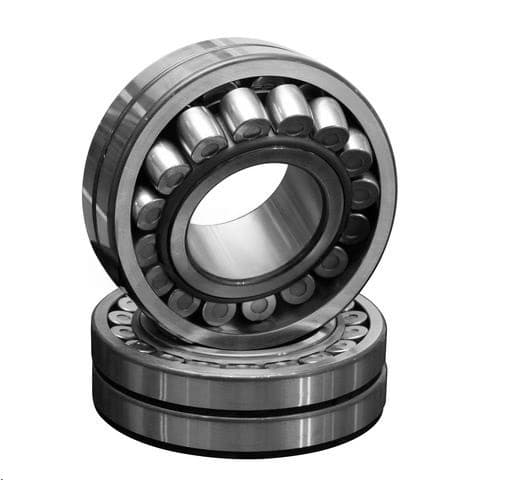

Hướng dẫn lắp đặt và bảo dưỡng vòng bi tang trống

Lắp đặt

Vệ sinh: Đảm bảo sạch sẽ tuyệt đối vòng bi, trục, lỗ, ống lót và dụng cụ lắp.

Kiểm tra dung sai: Đo kiểm tra kích thước và dung sai của trục, lỗ theo bản vẽ và khuyến cáo lắp ghép.

Dụng cụ phù hợp:

• Lỗ thẳng: Ưu tiên dùng máy gia nhiệt vòng bi (induction heater) để nung nóng vòng bi (thường đến 110-120°C) rồi lắp nhanh lên trục. nếu ép nguội, dùng máy ép thủy lực và ống đóng chỉ tác động lên vòng trong.
• Lỗ côn (K): Lắp lên trục côn hoặc dùng ống lót côn (adapter/withdrawal sleeve). quan trọng nhất là kiểm soát độ dịch chuyển dọc trục khi ép vòng bi lên phần côn để đạt khe hở dư sau lắp đặt mong muốn. Cần dùng bộ dụng cụ đo khe hở bằng căn lá (feeler gauge) hoặc đồng hồ so và tham khảo giá trị khe hở dư yêu cầu trong catalogue.

Lực ép: Luôn tác động đều, thẳng trục và chỉ lên vòng cần lắp chặt.

Bôi trơn bề mặt lắp: Bôi một lớp dầu chống kẹt mỏng lên trục/lỗ/ống lót trước khi lắp.

Bôi trơn (rất quan trọng)

Chất bôi trơn: Thường là mỡ gốc lithium chịu cực áp (EP) chất lượng cao, độ đặc NLGI 2 hoặc 3. Trong một số trường hợp tốc độ rất cao hoặc nhiệt độ rất cao, có thể dùng dầu tuần hoàn (chọn độ nhớt ISO VG phù hợp).

Lượng bôi trơn ban đầu: Điền đầy khoảng 30-50% không gian trống trong vòng bi và khoảng trống trong gối đỡ.

Tái bôi trơn định kỳ: Rất cần thiết cho hầu hết các ứng dụng. chu kỳ tái bôi trơn (thời gian hoặc số giờ hoạt động) và lượng mỡ cần được tính toán dựa trên kích thước vòng bi, tốc độ, nhiệt độ, tải trọng và môi trường làm việc, hoặc theo hướng dẫn của nhà sản xuất thiết bị/vòng bi. Nên bơm mỡ mới từ từ qua lỗ bôi trơn (nếu có) trong khi trục đang quay chậm cho đến khi thấy mỡ cũ bắt đầu bị đẩy ra ở phớt hoặc khe hở.

Bảo dưỡng

Theo dõi tình trạng: Sử dụng các phương pháp như đo nhiệt độ, phân tích độ rung, kiểm tra tiếng ồn để theo dõi tình trạng vòng bi.

Phân tích chất bôi trơn: Lấy mẫu mỡ/dầu định kỳ để phân tích có thể phát hiện sớm các dấu hiệu mài mòn hoặc nhiễm bẩn.

Kiểm tra hệ thống làm kín: Đảm bảo các phớt của gối đỡ vẫn còn tốt để ngăn chặn nhiễm bẩn.

FAQ: Câu Hỏi Thường Gặp Về Vòng Bi Tang Trống (Spherical Roller Bearings)

1. Vòng bi tang trống dùng để làm gì?

Trả lời:

• Vòng bi tang trống (Spherical Roller Bearing) là loại vòng bi có khả năng tự lựa (self-aligning), được thiết kế để chịu tải trọng hướng tâm (radial load) và tải trọng dọc trục (axial load) cao, đồng thời bù đắp cho sự lệch trục (misalignment).
• Ứng dụng:
  • Công nghiệp nặng: Máy nghiền, băng tải, máy khai thác mỏ, máy sản xuất xi măng.
  • Ngành dầu mỏ: Máy bơm, máy nén khí.
  • Máy móc vận tải: Trục bánh xe tải, máy công trình.
• Chức năng chính: Chịu tải nặng, giảm ma sát, và đảm bảo máy móc vận hành ổn định trong điều kiện khắc nghiệt.

2. Vòng bi tang trống giá bao nhiêu?

Trả lời: Giá vòng bi tang trống phụ thuộc vào loại, kích thước, và thương hiệu:

• Vòng bi tang trống hai dãy (Double Row):
  • Hãng SKF, NSK (Explorer Series): 1.500.000 - 5.000.000 VNĐ/cái (ví dụ: SKF 22220).
  • Hãng FAG, NTN: 1.200.000 - 4.500.000 VNĐ/cái.
  • Hàng Trung Quốc: 500.000 - 1.500.000 VNĐ/cái.
• Giá có thể thay đổi tùy kích thước (đường kính trong từ 20 mm đến 300 mm) và tính năng (có phớt hay không phớt). Nên hỏi giá tại nhà cung cấp để có thông tin chính xác.

3. Vòng bi tang trống loại nào tốt?

Trả lời:

• Loại vòng bi tang trống:
  • Có phớt chặn (Sealed Spherical Roller Bearings): Chống bụi, chống nước, phù hợp với môi trường khắc nghiệt (như máy khai thác).
  • Không phớt (Open Type): Dùng trong môi trường sạch, cần bôi trơn liên tục.
  • Loại Explorer (SKF): Độ bền cao, chịu tải vượt trội, phù hợp với ứng dụng công nghiệp nặng.
  • Loại CC, CA, MB: Thiết kế lồng khác nhau (CC: lồng thép, CA: lồng đồng, MB: lồng đồng hai mảnh), tùy ứng dụng và tải trọng.
• Thương hiệu uy tín:
  • SKF (Thụy Điển): Dòng Explorer nổi tiếng, độ bền cao, phổ biến trong công nghiệp nặng.
  • NSK, NTN (Nhật Bản): Chất lượng tốt, giá hợp lý, phù hợp với máy móc công nghiệp.
  • FAG (Đức): Độ chính xác cao, dùng cho máy móc yêu cầu khắt khe.
  • Hàng Trung Quốc: Giá rẻ, nhưng độ bền và độ chính xác thấp hơn, phù hợp với ứng dụng nhẹ.
    Khuyến nghị: Chọn loại và thương hiệu phù hợp với tải trọng, tốc độ, và môi trường làm việc của máy móc.

4. Dấu hiệu vòng bi tang trống bị hỏng?

Trả lời: Dấu hiệu vòng bi tang trống hỏng thường gặp:

• Có tiếng kêu "lạch cạch", "rè rè" khi máy chạy, đặc biệt ở vị trí trục lắp vòng bi.
• Máy móc rung mạnh, không đạt độ chính xác (đặc biệt trong máy nghiền, băng tải).
• Nhiệt độ vòng bi tăng bất thường (quá nóng khi sờ vào).
• Vòng bi bị mòn, rơ lỏng, hoặc bề mặt lăn (raceway) có vết xước, rỉ sét.
• Mỡ bôi trơn rò rỉ ra ngoài hoặc khô cạn.
  Nếu gặp các dấu hiệu này, bạn nên kiểm tra và thay vòng bi ngay để tránh ảnh hưởng đến hiệu suất máy móc.

5. Vòng bi tang trống bao lâu thì cần thay?

Trả lời: Tuổi thọ vòng bi tang trống phụ thuộc vào chất lượng, điều kiện vận hành, và bảo dưỡng:

• Trung bình, vòng bi tang trống chính hãng (SKF Explorer, NSK) có thể dùng được 2-5 năm hoặc 20.000 - 50.000 giờ vận hành trong điều kiện bình thường.
• Nếu máy chạy tải nặng, tốc độ cao, hoặc trong môi trường bụi bẩn, nhiệt độ cao, vòng bi có thể hỏng sớm hơn (1-2 năm).
• Khuyến nghị: Kiểm tra định kỳ mỗi 6-12 tháng, thay ngay khi có dấu hiệu mòn, kêu, hoặc rơ.

6. Mua vòng bi tang trống ở đâu uy tín tại Việt Nam?

Trả lời: Bạn có thể mua vòng bi tang trống tại:

• Công ty thiết bị công nghiệp: Như BNS Việt Nam, PLB Việt Nam, Công ty TNHH Kỹ thuật Tự động Việt Nam.
• Cửa hàng phụ tùng công nghiệp: Các cửa hàng lớn tại TP.HCM (đường Lý Thường Kiệt, Lê Văn Chí) hoặc Hà Nội (phố Hàng Bông, Đê La Thành).
• Mua online: Trên Shopee, Lazada, hoặc website của các nhà phân phối chính hãng (như SKF Việt Nam, NSK Việt Nam).
  Lưu ý: Kiểm tra tem, nhãn mác, bao bì, và yêu cầu hóa đơn để đảm bảo hàng chính hãng.

7. Kích thước vòng bi tang trống là bao nhiêu?

Trả lời: Kích thước vòng bi tang trống phụ thuộc vào loại máy móc và ứng dụng:

• Đường kính trong (Bore Diameter): Từ 20 mm đến 300 mm (ví dụ: SKF 22220 có đường kính trong 100 mm).
• Đường kính ngoài (Outer Diameter): Từ 52 mm đến 540 mm (ví dụ: SKF 22220 có đường kính ngoài 180 mm).
• Chiều dày (Width): Từ 18 mm đến 140 mm (ví dụ: SKF 22220 dày 46 mm).
• Cách xác định: Kiểm tra mã số trên vòng bi cũ (ví dụ: 22216, 22318) hoặc đo kích thước thực tế (đường kính trong, ngoài, chiều dày). Nếu không chắc chắn, cung cấp thông tin máy móc (loại máy, tải trọng) cho nhà cung cấp để được tư vấn.

8. Cách thay vòng bi tang trống như thế nào?

Trả lời: Thay vòng bi tang trống cần dụng cụ và kỹ thuật:

• Dụng cụ cần thiết: Cảo vòng bi (bearing puller), búa cao su, mỡ bôi trơn, khăn sạch, và máy ép thủy lực (nếu cần).
• Các bước cơ bản:
  • Dừng máy, tháo trục hoặc bộ phận chứa vòng bi tang trống.
  • Dùng cảo hoặc máy ép để tháo vòng bi cũ (không đập trực tiếp bằng búa sắt).
  • Làm sạch vị trí lắp (housing, shaft), bôi mỡ bôi trơn lên vòng bi mới.
  • Ép vòng bi mới vào bằng máy ép hoặc dụng cụ chuyên dụng, đảm bảo không làm biến dạng vòng bi.
  • Lắp lại trục, kiểm tra xem vòng bi quay mượt không, căn chỉnh nếu cần.
• Lưu ý: Với vòng bi tang trống lớn (trong máy công nghiệp nặng), nên nhờ kỹ thuật viên chuyên nghiệp để đảm bảo an toàn và chính xác.

9. Tại sao vòng bi tang trống nhanh hỏng?

Trả lời: Nguyên nhân vòng bi tang trống nhanh hỏng:

• Lắp đặt sai: Ép vòng bi không đúng cách, làm biến dạng vòng trong/vòng ngoài.
• Hàng giả, hàng kém chất lượng: Vật liệu kém, không chịu được tải nặng.
• Không bôi trơn đúng cách: Thiếu mỡ bôi trơn hoặc dùng mỡ không phù hợp (như mỡ không chịu nhiệt).
• Môi trường khắc nghiệt: Bụi bẩn, nhiệt độ cao, hoặc độ ẩm làm rỉ sét vòng bi.
• Tải trọng vượt quá giới hạn: Máy chạy quá tải hoặc lệch trục nghiêm trọng.
  Giải pháp: Chọn vòng bi chính hãng, lắp đặt đúng, và bảo dưỡng định kỳ.

10. Vòng bi tang trống chính hãng và hàng giả khác nhau thế nào?

Trả lời: Cách phân biệt vòng bi tang trống chính hãng và hàng giả:

• Bao bì và tem nhãn: Hàng chính hãng (SKF, NSK) có bao bì rõ ràng, tem chống giả, chữ in sắc nét. Hàng giả thường in mờ, sai chính tả, hoặc không có tem.
• Chất liệu: Hàng chính hãng làm từ thép chịu lực cao, bề mặt mịn, không có vết xước. Hàng giả thường thô, có vết gỉ sét nhỏ.
• Mã số: Kiểm tra mã số trên vòng bi (như 22220, 22318) xem có khớp với thông số hãng không. Hàng giả thường khắc mã không đều.
• Giá cả: Hàng giả thường rẻ bất thường (ví dụ: SKF 22220 chỉ 500.000 VNĐ, trong khi hàng thật 2.000.000 - 3.000.000 VNĐ).
• Hiệu suất: Hàng giả nhanh hỏng, kêu, hoặc rung sau thời gian ngắn sử dụng.
  Khuyến nghị: Mua tại nhà cung cấp uy tín, kiểm tra kỹ trước khi lắp.

11. Vòng bi tang trống có phớt chặn có bền hơn không?

Trả lời:

• Ưu điểm: Vòng bi tang trống có phớt chặn (sealed) chống bụi, chống nước tốt, giữ mỡ bôi trơn lâu, phù hợp với môi trường khắc nghiệt (như máy khai thác, máy xi măng).
• Nhược điểm: Tăng ma sát, làm giảm tốc độ quay tối đa một chút (thường không đáng kể trong ứng dụng công nghiệp nặng).
• Khuyến nghị: Nếu máy móc hoạt động trong môi trường bụi bẩn, độ ẩm cao, nên chọn loại có phớt chặn. Nếu môi trường sạch, có hệ thống bôi trơn liên tục, loại không phớt (open) cũng đủ dùng.

12. Cách bảo dưỡng vòng bi tang trống?

Trả lời: Để vòng bi tang trống bền lâu:

• Kiểm tra định kỳ (6-12 tháng/lần), làm sạch bụi bẩn bằng khăn khô hoặc khí nén.
• Bôi trơn định kỳ:
  • Với loại không phớt: Dùng mỡ chịu nhiệt (như SKF LGEP 2, LGHB 2) hoặc dầu bôi trơn chuyên dụng.
  • Với loại có phớt: Không cần bôi trơn thêm, nhưng kiểm tra xem phớt có hở không.
• Tránh để vòng bi tiếp xúc với nước, hóa chất, hoặc nhiệt độ quá cao.
• Nếu máy chạy trong môi trường bụi bẩn, lắp thêm lớp bảo vệ (che chắn) cho vòng bi.
• Thay vòng bi ngay khi có dấu hiệu mòn, kêu, hoặc rơ.

13. Vòng bi tang trống bị kêu phải làm sao?

Trả lời: Nếu vòng bi tang trống bị kêu:

• Kiểm tra ngay: Tháo trục ra, kiểm tra xem vòng bi có mòn, rơ, hoặc rỉ sét không.
• Bôi trơn tạm thời: Nếu vòng bi có lỗ bôi trơn, bôi thêm mỡ chịu nhiệt (nhưng đây chỉ là giải pháp tạm thời).
• Thay vòng bi: Nếu vòng bi hỏng (kêu, rơ, hoặc mòn), cần thay mới ngay. Không nên tiếp tục sử dụng vì có thể làm hỏng trục và các bộ phận khác.
• Chi phí thay: Thay vòng bi tang trống thường 2.000.000 - 6.000.000 VNĐ (bao gồm vòng bi và công), tùy loại và thương hiệu.

14. Thay vòng bi tang trống có cần căn chỉnh không?

Trả lời: Có, sau khi thay vòng bi tang trống, bạn nên căn chỉnh:

• Lý do: Vòng bi tang trống có khả năng tự lựa, nhưng nếu trục bị lệch quá mức (misalignment nghiêm trọng), vòng bi sẽ nhanh hỏng hoặc gây rung máy.
• Cách căn chỉnh:
  • Lắp vòng bi mới, đảm bảo trục và ổ (housing) sạch, không có gờ.
  • Dùng thước đo hoặc thiết bị căn chỉnh chuyên dụng để kiểm tra độ lệch trục.
  • Điều chỉnh trục (nếu cần) để đảm bảo lệch trục trong giới hạn cho phép (thường dưới 1-2 độ).
• Lưu ý: Nếu không tự căn chỉnh được, nhờ kỹ thuật viên chuyên nghiệp kiểm tra.

15. Vòng bi tang trống có thể tái sử dụng không?

Trả lời:

• Không khuyến khích: Vòng bi tang trống cũ thường đã bị mòn, rơ, hoặc mất độ chính xác, nếu tái sử dụng có thể gây rung, kêu, và làm hỏng trục máy.
• Trường hợp tái sử dụng: Nếu vòng bi còn tốt (không rơ, không kêu, không mòn), bạn có thể vệ sinh và bôi trơn lại:
  • Tháo vòng bi, ngâm trong dầu diesel hoặc dung dịch vệ sinh để làm sạch mỡ cũ.
  • Lau khô, kiểm tra bề mặt lăn và con lăn xem có vết xước, rỉ sét không.
  • Bôi mỡ bôi trơn mới (như mỡ chịu nhiệt) và lắp lại.
• Khuyến nghị: Tốt nhất nên thay vòng bi mới để đảm bảo độ bền và an toàn cho máy móc.

✅ Chịu Tải Nặng, Bù Lệch Tâm? Chọn Ngay Vòng Bi Tang Trống (Bạc Đạn Cà Na) Tại Mecsu!

Xem thêm:

• So Sánh Vòng Bi Tang Trống và Vòng Bi Đũa Trụ: Khi Nào Dùng Loại Nào?
• Hướng Dẫn Chi Tiết Kỹ Thuật Lắp Vòng Bi Lỗ Côn Bằng Ống Lót và Đo Khe Hở
• Tìm Hiểu Về Khe Hở Vòng Bi (C3, C4) và Cách Lựa Chọn Phù Hợp Cho Ứng Dụng Nặng
• Vai Trò Của Vòng Cách Trong Vòng Bi và Các Loại Vật Liệu Phổ Biến
• Bôi Trơn Vòng Bi Công Nghiệp Chịu Tải Nặng: Các Phương Pháp và Lưu Ý
