Giác Hút Chân Không

1. Giác hút chân không ( Vacuum pads) là gì?

Giác hút chân không ( Vacuum pads) hay tên khác núm hút chân không là là thiết bị có nhiệm vụ kết nối với 1 vật thể nào đó thông qua việc hình thành 1 khoảng chân không kín giữa giác hút và vật thể. Nó được dùng để nâng hạ hay di chuyển vật thể tùy vào từng ứng dụng cụ thể. Núm hút chân không có nhiều hình dạng, kích thước, vật liệu chức năng khác nhau tùy thuộc vào vật thể cần sử dụng và bề mặt của nó.

Nguyên liệu để chế tạo ra giác hút chân không cũng rất đa dạng như Cao Su Nitrile (NBR), Fluoro, Urethane, HNBR, Nitrile Thực Phẩm, EPDM, Silicone, Silicone Chứa Bột Sắt, PEEK, POM, Chloroprene.....

Giác hút chân không (Vacuum Pads) được sản xuất đa dạng về kích thước từ 1mm đến 100mm cũng như hình dạng để phù hợp cho từng ứng dụng cụ thể. Một số loại hình dạng phổ biến của giác hút chân không gồm núm hút tròn, núm hút oval, núm hút phẳng, núm hút dạng xốp ....

Nhờ vào sự tùy biến tuyệt vời nên giác hút chân không được sử dụng rộng rãi trong các ngành sản xuất như chế biến thức ăn, điện tử bán dẫn, may mặc, chiếu sáng, vật liệu xây dựng, bao bì, vật dụng y tế .....

2. Nguyên lý hoạt động của giác hút chân không

Nguyên lý hoạt động của giác hút chân không cũng khá đơn giản. Nó áp dụng việc chênh lệch áp suất trong và ngoài núm hút để tạo ra kết nối chắc chắn giữ giác hút chân không và bề mặt vật thể.

Giác hút chân không bao gồm một núm hút linh hoạt được gắn vào giá đỡ. Khi núm được đặt trên bề mặt kính, giác hút chân không sẽ tạo ra vùng áp suất thấp bên trong núm hút. Áp suất khí quyển sau đó ép núm hút vào bề mặt vật thể, tạo ra một lớp đệm chân không chắc chắn.

3. Phân loại giác hút chân không ( núm hút chân không)

3.1 Giác hút chân không dòng tiêu chuẩn ( Standard Vacuum Pads)

Giác hút chân không dòng tiêu chuẩn ( Standard Vacuum Pads) hay còn được gọi là nấm hút chân không có thiết kế đơn giản, phù hợp với các đối tượng có bề mặt dày và bằng phẳng như mặt giấy thùng carton, bề mặt kính, hoặc các sản phẩm khác miễn là có bề mặt bằng phẳng. Với thiết kế đơn giản giúp tối ưu về khối lượng công việc mà nó có thể thực hiện và tiết kiệm chi phí cho người sử dụng. Giác hút chân không có các hình dạng như Dạng Nấm thông dụng, thẳng và 90 độ. Vật liệu để làm giác hút chân không cũng đa dạng mà có thể kể đến là cao su tổng hợp các loại như NBR, Silicone, Butadien

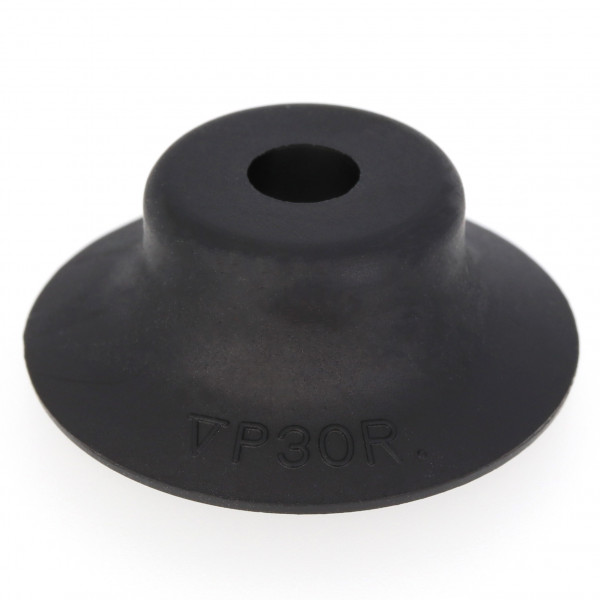

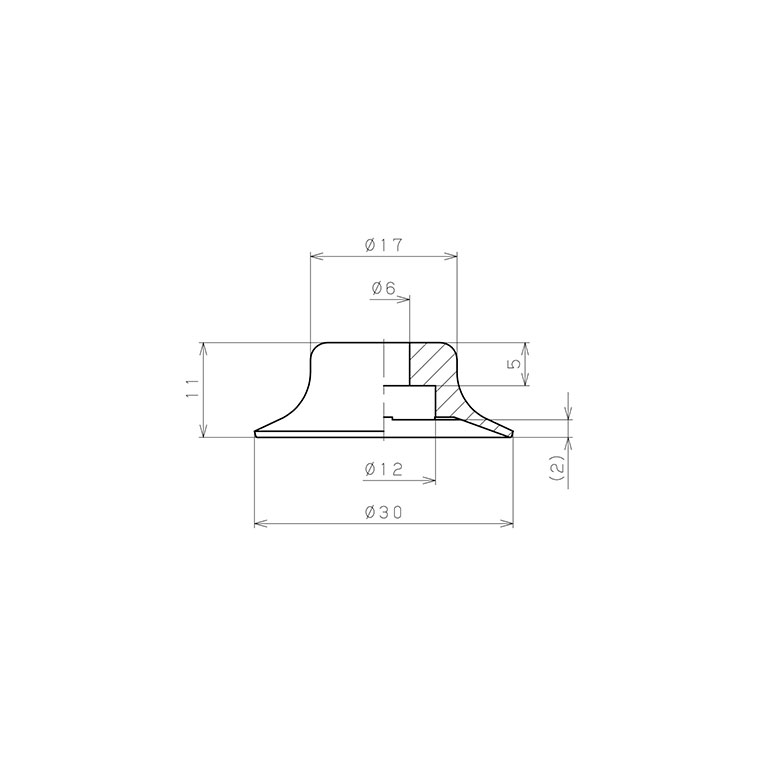

Hình ảnh VP30RN hãng PISCO

3.2 Giác hút chân không dùng cho chi tiết hình cầu( Deep-shaped Vacuum Pad)

Giác hút chân không dùng cho chi tiết hình cầu( Deep-shaped Vacuum Pad) được thiết kế riêng để sử dụng đúng như tên gọi của nó là dùng để hút các chi tiết hình cầu như một số loại trái cây như táo, cam, dưa hấu, ... dùng trong các ngành công nghiệp thực phẩm, hoặc dùng cho các quá trình sản xuất các loại banh, như bóng đá, bóng bàn, bóng chày, ... hoặc trong các nhà máy sản xuất bóng đèn, đồ dùng gia dụng,... Nói chung việc ứng dụng nấm hút chân không dùng cho các chi tiết hình cầu được ứng dụng rất rộng rãi và phổ biến, việc thiết kế riêng dành cho các chi tiết này giúp giảm rất nhiều chi phí tạo nên các chi tiết thừa, tối ưu lợi ích việc mà nó mang lại. Giác hút chân không có các hình dạng như Dạng Nấm sâu, thẳng và 90 độ. Vật liệu để làm giác hút chân không cũng đa dạng mà có thể kể đến là cao su tổng hợp các loại như NBR, Silicone, Butadien, Fluoro ....

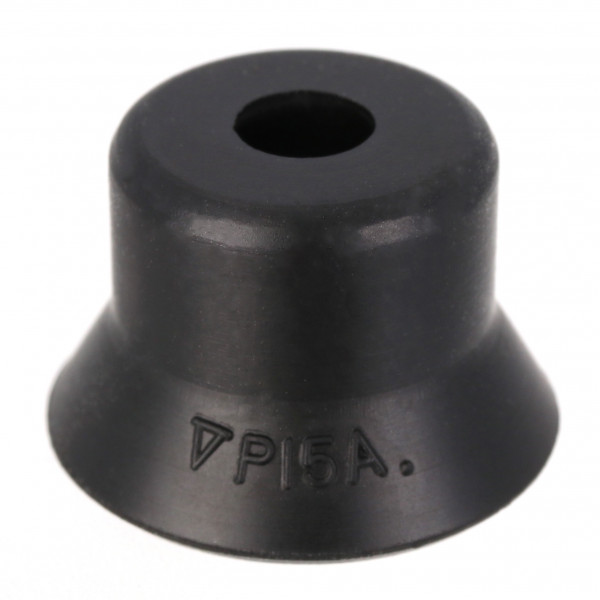

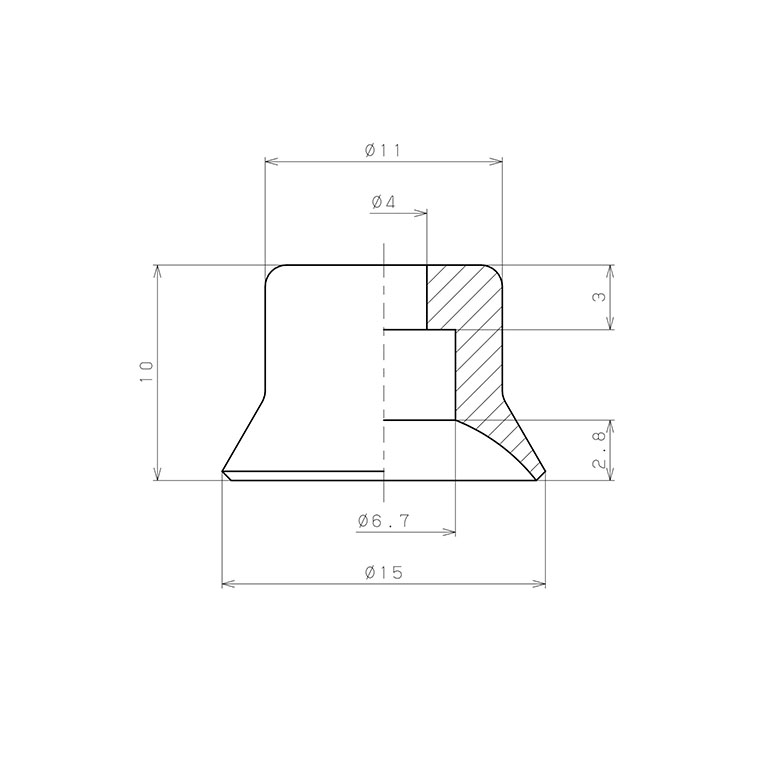

Hình ảnh mã VP15AN hãng PISCO

3.3 Giác hút chân không dùng cho các chi tiết nhỏ( Small-sized vacuum pads)

Giác hút chân không dùng cho các chi tiết nhỏ( Small-sized vacuum pads) được sản xuất riêng để ứng dụng trong các ngành sản xuất chip bán dẫn, hoặc các nhà máy lắp ráp các linh kiện, chi tiết nhỏ cho điện thoại hoặc máy tính, các thiết bị điện tử, ... Do có rất nhiều ứng dụng trong các linh kiện, chi tiết nhỏ trong lắp ráp hoặc sản xuất trong các nhà máy hoặc các doanh nghiệp, cá nhân chuyên chế tạo máy nên việc thiết kế các loại nấm hút chân không dành riêng cho việc hút các chi tiết nhỏ là vô cùng cần thiết tương tự như nấm hút chân không dùng cho các chi tiết hình cầu. Giác hút chân không dùng cho các chi tiết nhỏ có các hình dạng như thẳng, mini và 90 độ. Vật liệu để làm giác hút chân không cũng đa dạng mà có thể kể đến là cao su tổng hợp các loại như NBR, Silicone, Butadien, Fluoro ....

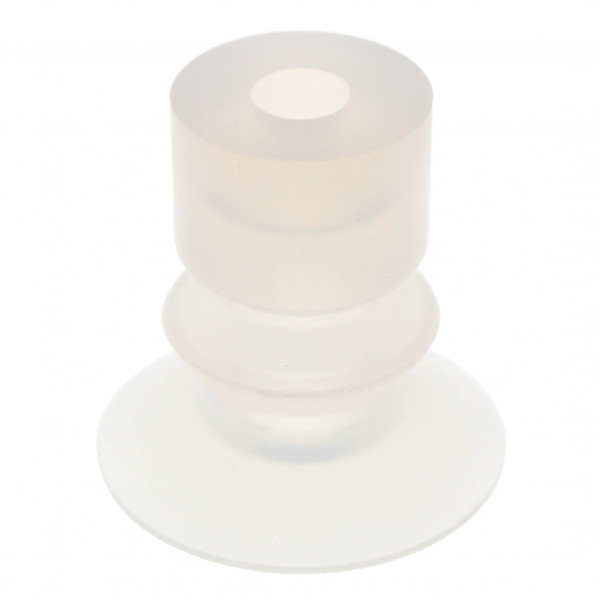

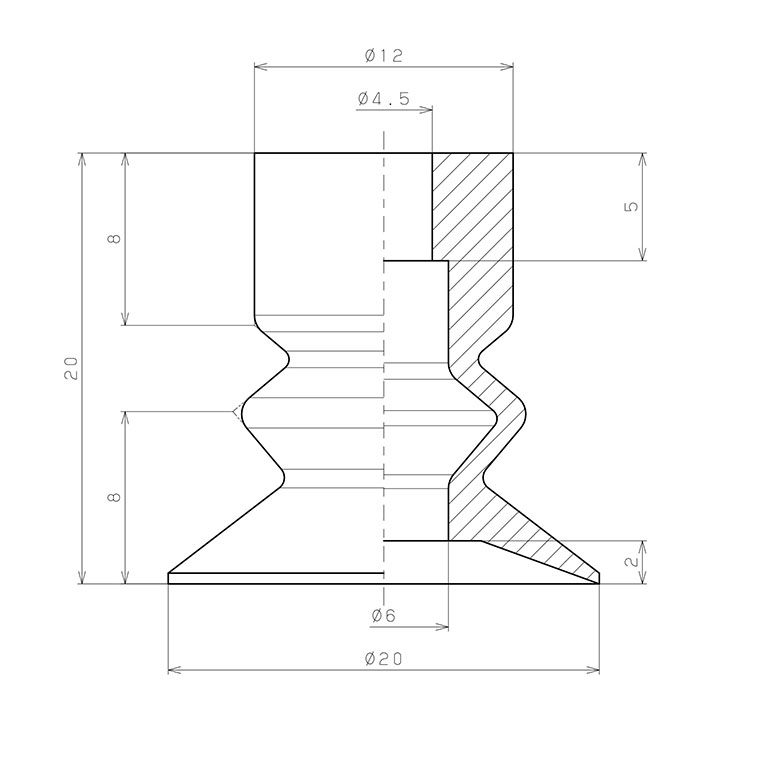

3.4 Giác hút chân không dạng lò xo (Vacuum Pad Bellows Type)

Giác hút chân không dạng lò xo (Vacuum Pad Bellows Type) là một bước tiến vượt bậc trong công nghệ hút chân không. Với thiết kế độc đáo giống như cấu trúc của một lò xo, nó cho phép linh hoạt điều chỉnh độ sâu và áp lực hút, phù hợp với nhiều loại bề mặt và chi tiết khác nhau. Đặc biệt, khi hút các vật liệu có độ dày không đồng đều hoặc cần một lực hút đều đặn, dạng lò xo của nấm hút chân không cho phép nó thích nghi một cách nhanh chóng, đảm bảo lực hút ổn định và hiệu quả. Nhờ sự linh hoạt và khả năng thích ứng cao này, nấm hút dạng lò xo trở thành lựa chọn hàng đầu cho nhiều ứng dụng trong công nghiệp, từ sản xuất tự động hoá đến chế tạo máy móc. Giác hút chân không có các hình dạng như Dạng Nấm sâu, thẳng và 90 độ. Vật liệu để làm giác hút chân không cũng đa dạng mà có thể kể đến là cao su tổng hợp các loại như NBR, Silicone, Butadien, Fluoro ....

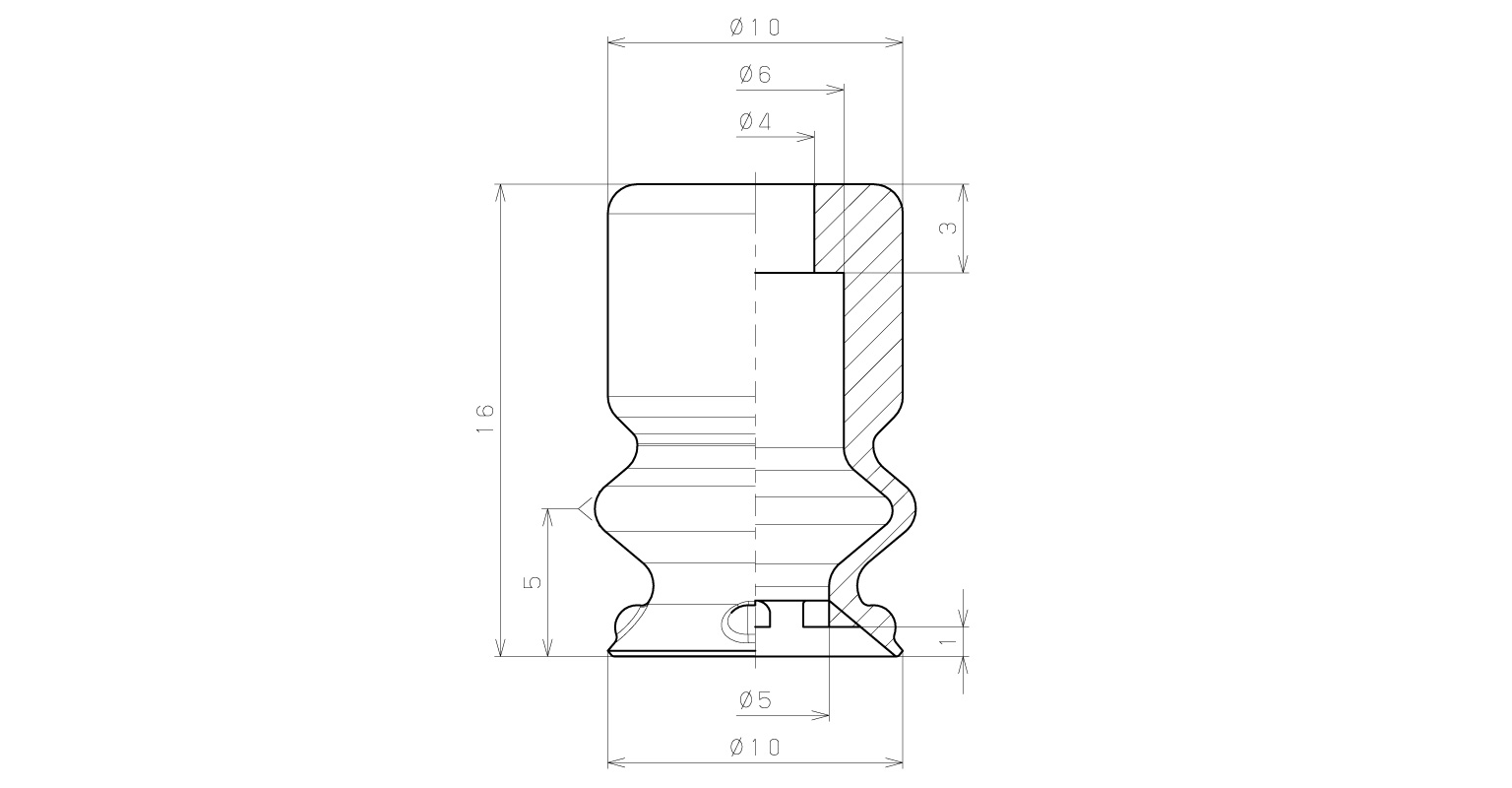

Hình ảnh VP20LBS hãng PISCO

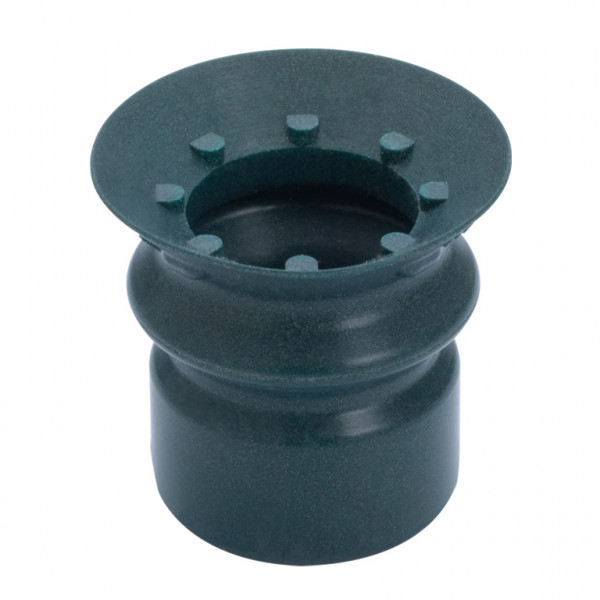

3.5 Giác hút chân không dùng cho các chi tiết trơn trượt( Vacuum Pad Skidproof Type)

Giác hút chân không dùng cho các chi tiết trơn trượt( Vacuum Pad Skidproof Type) là một giải pháp tối ưu trong công nghiệp hiện đại, giúp giải quyết vấn đề với những bề mặt khó nắm bắt. Những chi tiết có bề mặt trơn như kính, kim loại đánh bóng, hoặc một số loại nhựa thường khó khăn để hút và cầm nắm bởi các dụng cụ thông thường. Tuy nhiên, nấm hút chân không này được thiết kế với khả năng tạo ra lực hút mạnh mẽ và ổn định, dù trên bề mặt trơn trượt. Không chỉ cung cấp sự an toàn khi di chuyển và xử lý, nấm hút còn đảm bảo tính chính xác và nâng cao hiệu suất sản xuất, trở thành một phần không thể thiếu trong nhiều quá trình công nghiệp.Giác hút chân không có các hình dạng như Dạng giác hút chống trượt, thẳng và 90 độ. Vật liệu để làm giác hút chân không cũng đa dạng mà có thể kể đến là cao su tổng hợp các loại như NBR, Silicone, Butadien ....

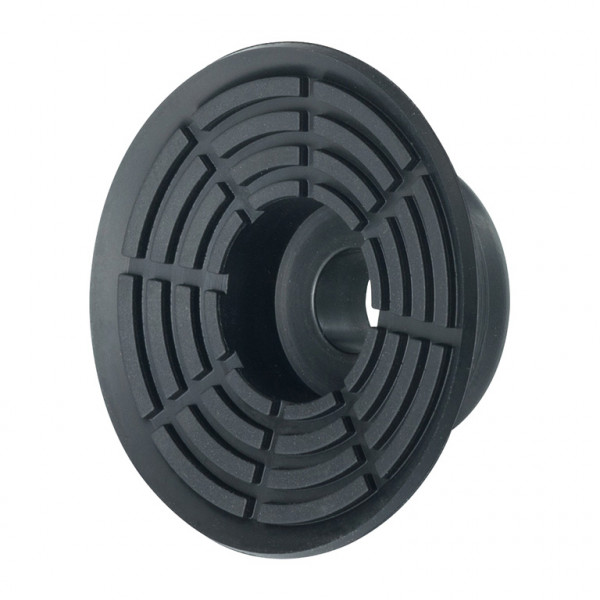

Hình ảnh mã VP10KNH hãng PISCO

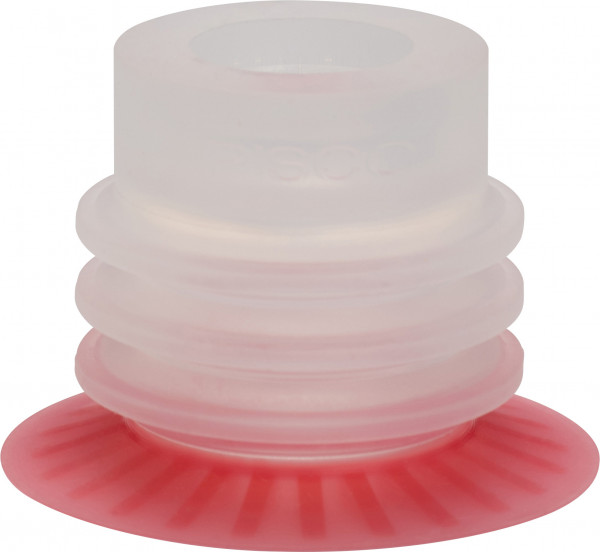

3.6 Giác hút chân không dùng cho ngành đóng gói bao bì (Vacuum Pad for Packaging Bag)

Giác hút chân không dùng cho ngành đóng gói bao bì (Vacuum Pad for Packaging Bag) chuyên sử dụng để hút các bề mặt bao bì như nhựa vinyl, dạng tờ hay các loại túi đóng gói dễ bị biến dạng. Phần giác hút (phần môi) có 2 màu, màu xanh dương sử dụng cho các bao bì nhựa vinyl dày hoặc phôi dạng tờ còn màu đỏ dùng cho bao bì dễ biến dạng. Giác hút chân không cho ngành đóng gói có dạng nấm sâu và dạng thẳng. Vật liệu để làm giác hút chân không chủ yếu là silicone.

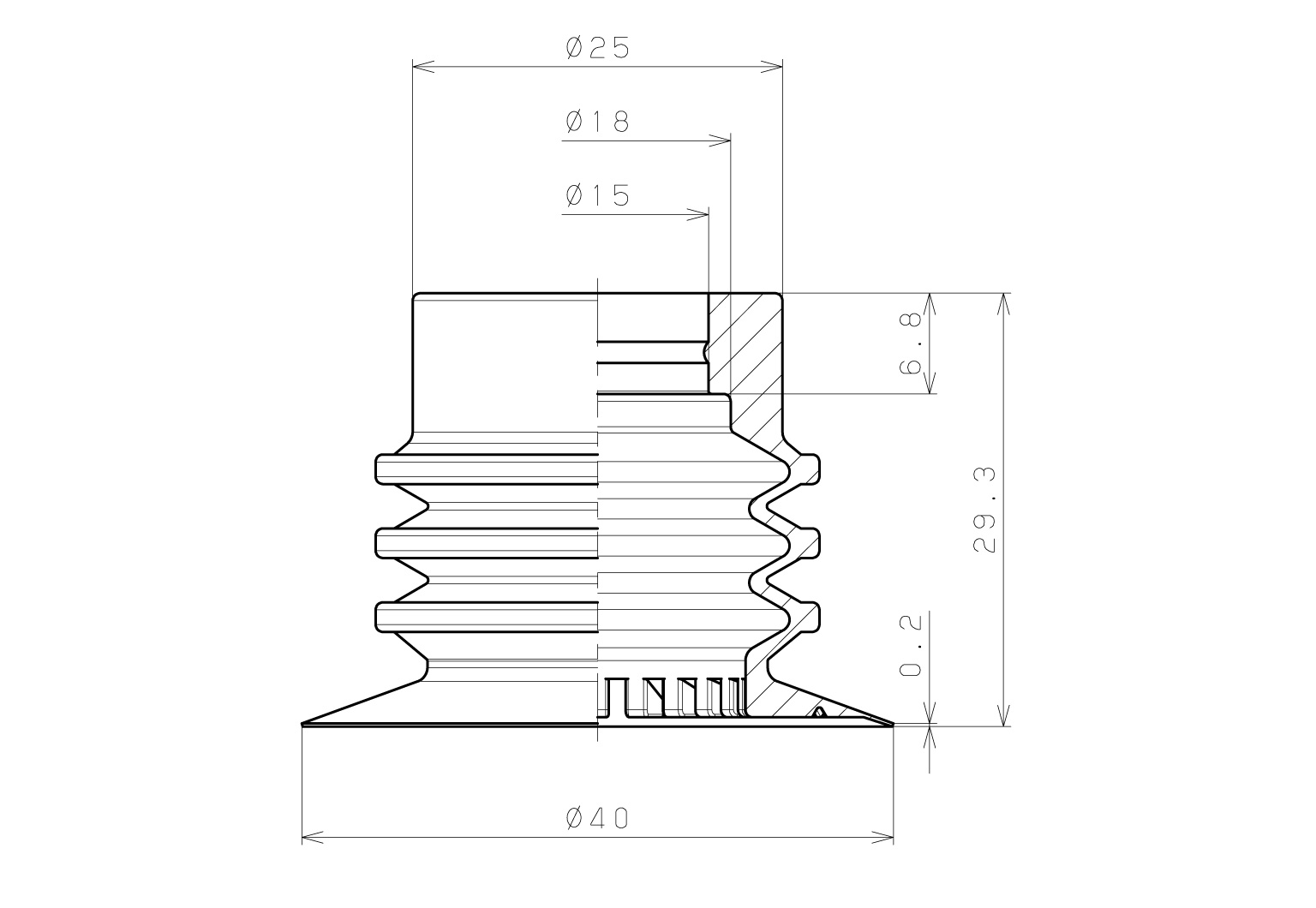

Hình ảnh mã VP40PBS23 hãng PISCO

3.7 Giác Hút Chân Không Có Thể Phát Hiện Bằng Máy Dò Kim Loại(Vacuum Pad Metal detectable type)

Giác Hút Chân Không Có Thể Phát Hiện Bằng Máy Dò Kim Loại(Vacuum Pad Metal detectable type) được làm từ cao su silicone có chứa phụ gia (bột sắt, bột inox) có thể dễ dàng được phát hiện bởi các máy dò kim loại, loại miếng hút này là lựa chọn lý tưởng cho dây chuyền chế biến thực phẩm. Nhờ phụ gia đặc biệt này, mọi mảnh vụn kim loại rơi ra trong qua trình sản xuất, ngay cả khi nhỏ đến mức khó phát hiện, đều có thể được xác định nhanh chóng, đảm bảo sự an toàn và chất lượng sản phẩm cho người tiêu dùng. Giác hút chân không kiểu này không chỉ tối ưu hóa quá trình sản xuất bằng cách giảm thiểu nguy cơ nhiễm khuẩn từ kim loại, mà còn giúp các nhà sản xuất thực phẩm tuân thủ chặt chẽ các tiêu chuẩn an toàn thực phẩm hiện đại như FDA.

Hình ảnh mã VP10BEMSF5 hãng PISCO

3.8 Giác hút chân không siêu mỏng(Vacuum Pad Ultrathin Type )

Giác hút chân không siêu mỏng(Vacuum Pad Ultrathin Type ) được thiết kế đặc biệt cho việc vận chuyển các phôi mỏng, như giấy hay tấm vinyl. Nhờ vào thiết kế mỏng và nhẹ của nó, miếng hút này có khả năng tạo ra một áp lực hút chính xác và đều đặn trên bề mặt của các vật liệu mỏng, đảm bảo rằng chúng được giữ chặt mà không bị méo mó hoặc hỏng hóc trong quá trình vận chuyển. Điều này đặc biệt quan trọng trong các ngành công nghiệp yêu cầu độ chính xác cao và muốn tránh mọi sai sót trong việc xử lý nguyên liệu mỏng. Miếng hút chân không kiểu siêu mỏng không chỉ tối ưu hóa hiệu suất làm việc, mà còn đảm bảo rằng mỗi thành phần được xử lý với sự cẩn trọng và chính xác tối đa.

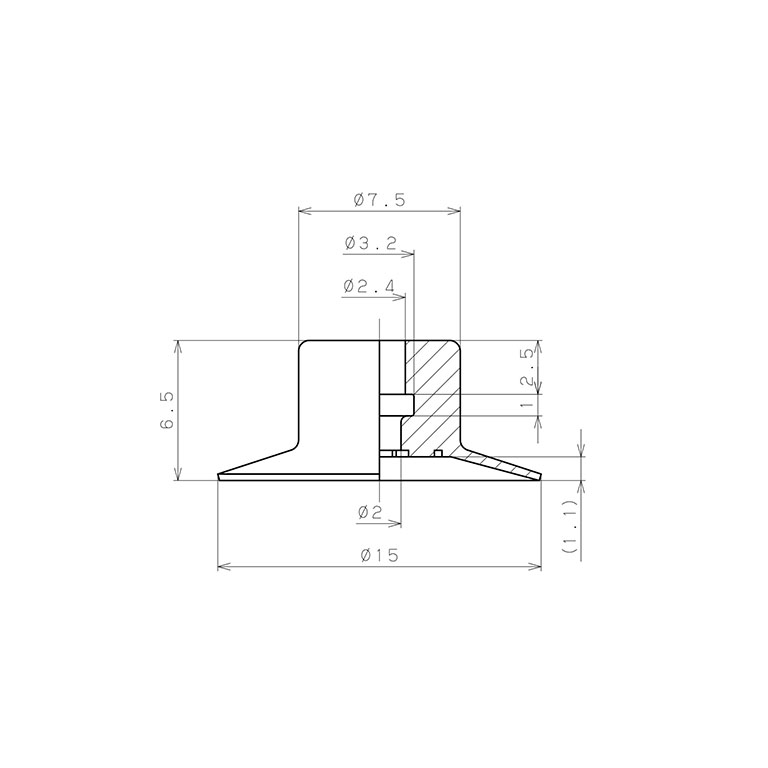

Hình ảnh mã VP15PN hãng PISCO

3.9 Giác Hút Chân Không Dùng Cho Chi Tiết Mặt Phẳng, Lưu Lượng Lớn(Vacuum Pad Flat Type / Large Suction Flow Type)

Giác Hút Chân Không Dùng Cho Chi Tiết Mặt Phẳng, Lưu Lượng Lớn(Vacuum Pad Flat Type / Large Suction Flow Type) là lựa chọn tối ưu khi vận chuyển các phôi mỏng như tấm hoặc vinyl. Cấu trúc đặc biệt giúp giảm thiểu sự biến dạng và nếp nhăn trên phôi làm việc. Nhờ lưu lượng hút lớn, miếng hút này đảm bảo việc giữ chặt các mặt hàng mỏng mà không làm ảnh hưởng đến chất lượng của chúng.Giác hút chân không có các hình dạng như Dạng Nấm thông dụng, thẳng và 90 độ. Vật liệu để làm giác hút chân không cũng đa dạng mà có thể kể đến là cao su tổng hợp các loại như Fluoro, Silicone....

Hình ảnh mã VP10FS hãng PISCO

3.10 Giác hút chân không không để lại vết hằn ( Vacuum Pad Mark-free Type)

Giác hút chân không không để lại vết hằn ( Vacuum Pad Mark-free Type) được thiết kế đặc biệt để giữ chặt các sản phẩm mà không gây ra vết hằn hoặc dấu vết trên bề mặt của chúng. Điều này đặc biệt quan trọng trong các ngành công nghiệp yêu cầu độ chính xác và hoàn thiện cao, như sản xuất điện tử, chế tác đá quý, hoặc lắp ráp sản phẩm cao cấp như màn hình LCD, .... Với khả năng hút mạnh mẽ và khả năng nhả phôi ra nhẹ nhàng với luồng khí thổi, giác hút này đảm bảo rằng mọi sản phẩm đều được bảo quản mà không bị ảnh hưởng đến tính thẩm mỹ và chất lượng bề mặt.

Hình ảnh mã VP10QKE hãng PISCO

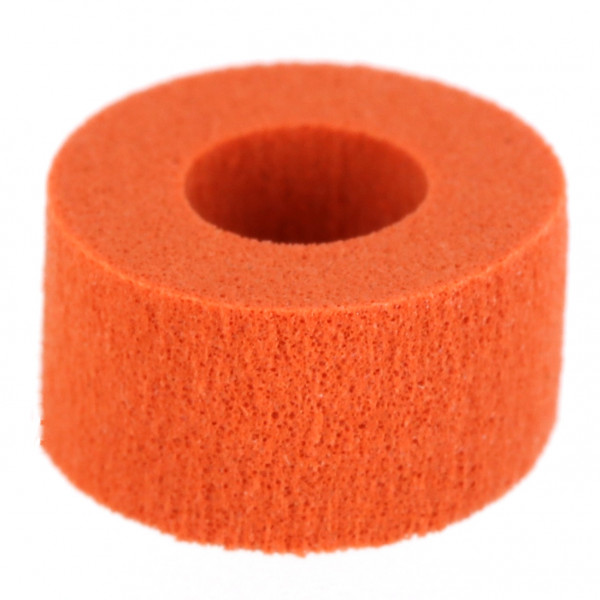

3.11 Giác hút chân không dạng bọt biển ( Vacuum Pad Sponge Type)

Giác hút chân không dạng bọt biển ( Vacuum Pad Sponge Type) phù hợp nhất cho việc làm việc với các bề mặt không đồng đều như vật liệu vách ngoài của tòa nhà, đá nhỏ hay vỏ sò nên được sử dụng nhiều trong sản xuất vật liệu xây dựng. Nhờ cấu trúc đặc trưng của bọt biển, giác hút này có khả năng thích nghi và bám sát với các kết cấu bề mặt phức tạp, đảm bảo việc hút chắc chắn mà không làm ảnh hưởng đến tính thẩm mỹ hoặc cấu trúc của vật liệu. Phần môi hút làm từ vật liệu cao su silicone và Chloroprene nên có đồ bền cơ học cao, chống mài mòn tốt đồng thời ngăn chặn sự biến dạng khi nén.

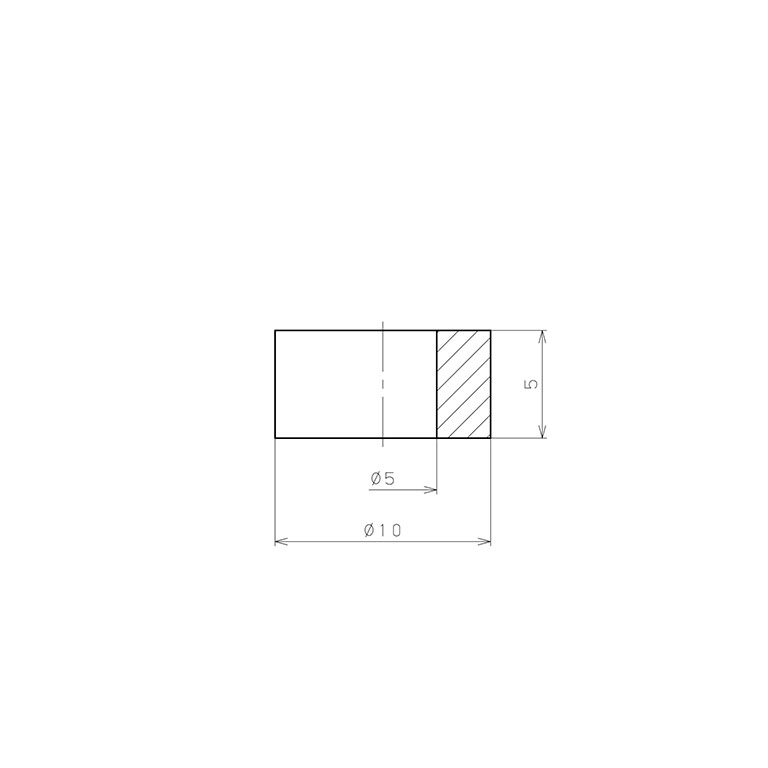

Hình ảnh mã VP10SC hãng PISCO

3.12 Giác Hút Chân Không Hình Oval Bầu Dục (Vacuum Pad Oval Type)

Giác Hút Chân Không Hình Oval Bầu Dục (Vacuum Pad Oval Type) phù hợp cho ngành sản xuất điện tử bán dẫn với các sản phẩm dài và hẹp như dạng thanh hay dạng tấm. Nhờ thiết kế hình oval độc đáo, nấm hút này có khả năng phân phối áp lực hút một cách đồng đều trên bề mặt dài, đảm bảo sự liên kết chặt chẽ mà không gây biến dạng. Điều này đặc biệt quan trọng trong ngành công nghiệp bán dẫn, nơi mà việc giữ cho các wafer và các thành phần dài khác ổn định và không bị hỏng trong quá trình sản xuất và vận chuyển là ưu tiên hàng đầu.

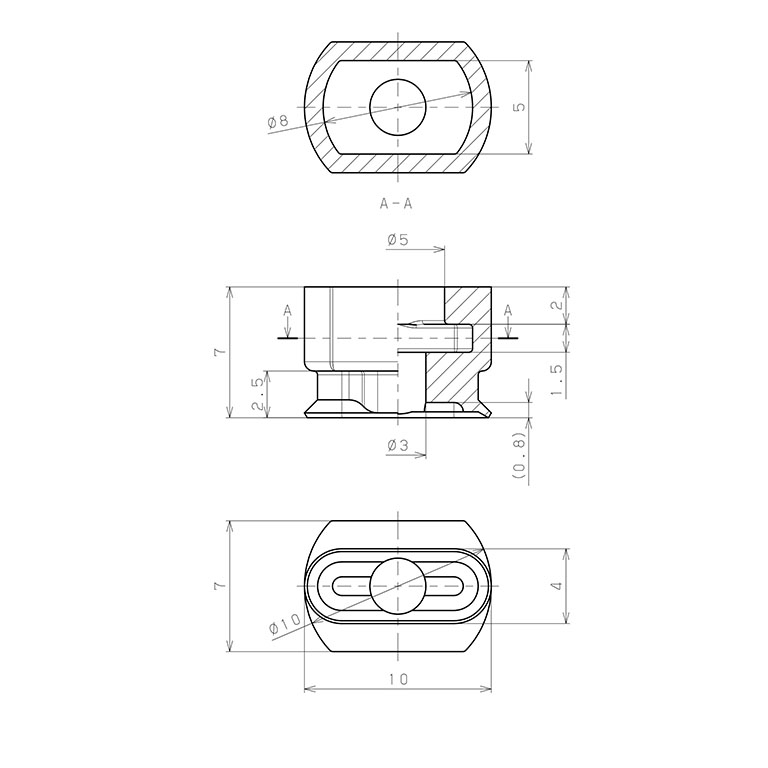

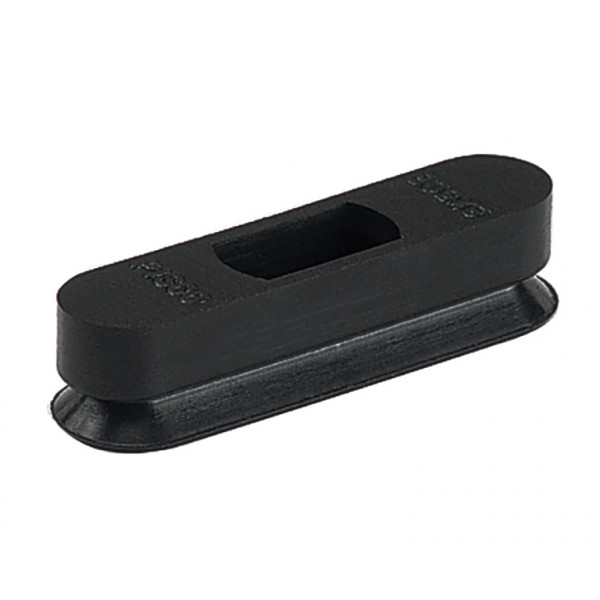

Hình ảnh mã VP4x10EN hãng PISCO

4. Dấu hiệu cần thay thế giác hút chân không

• Giảm lực hút: theo thời gian mà cá giác hút chân không sẽ mất dần khả năng tạo lớp đệm chân không gây giảm lực nâng. Nguyên do có thể là do hao mòn, hư hỏng núm hút ( mà thường là ở các mép) hoặc tích tụ các mảnh vỡ trên bề mặt núm hút
• Xuất hiện các vết nứt hoặc rách trên núm hút: nguyên liệu làm ra núm hút chân không thường là cao su tổng hợp hoặc silicone nên sẽ trở nên giòn theo thời gian.
• Trượt hoặc tệ hơn là làm rơi vật được hút: đây là dấu hiệu rõ ràng giác hút đang không tạo ra một lớp đệm chân không đủ chắc. Điều này có thể đến từ việc hư hại núm hút hoặc bề mặt vật được hút bị hao mòn hay hư hại
• Núm hút chân không bị biến dạng: việc tiếp xúc với nhiệt độ cao, hóa chất hoặc môi trường khắc nghiệt khác có thể khiến núm hút chân không bị biến dạng, khiến giác hút không thể tạo ra lớp chân không thích hợp dẫn tới giảm lực nâng.
• Núm hút chân không sai kích thước hoặc hình dạng: cốc hút chân không và núm hút của nó có nhiều kích cỡ và hình dạng khác nhau để phù hợp với các ứng dụng khác nhau. Nếu giác hút chân không bạn đang sử dụng có kích thước hoặc hình dạng không phù hợp với đồ vật bạn đang cầm, nó sẽ không tạo ra lớp đệm thích hợp, làm giảm lực nâng và tăng nguy cơ làm rơi hoặc làm hỏng đồ vật.
