Đầu Nối Khí Thẳng Ren Ngoài CDC – Kết Nối Đơn Giản, Hiệu Quả Cho Hệ Thống Khí Nén

08/06/25

Chuyên mục: Kiến Thức Chung

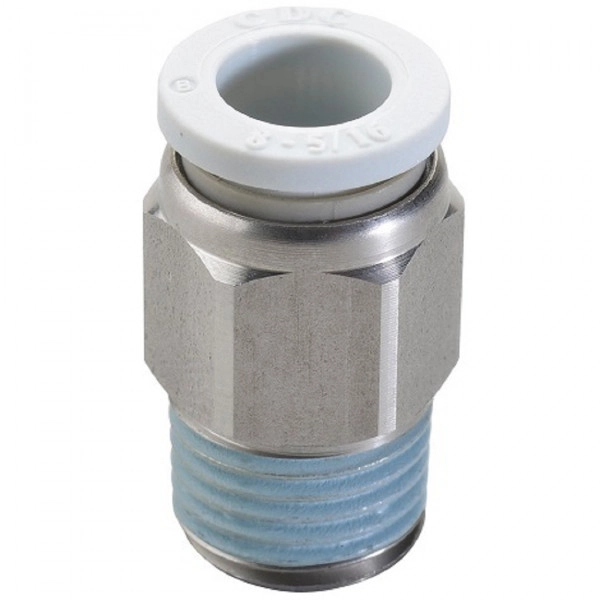

Đầu nối khí thẳng ren ngoài CDC (còn gọi là đầu nối hơi thẳng ren ngoài, đầu nối khí nén thẳng có ren, khớp nối khí thẳng ren ngoài, phụ kiện khí nén thẳng có ren; tiếng Anh:

Đầu Nối Khí Thẳng Ren Ngoài CDC – Kết Nối Đơn Giản, Hiệu Quả Cho Hệ Thống Khí Nén

Đầu Nối Khí Thẳng Ren Ngoài CDC – Kết Nối Đơn Giản, Hiệu Quả Cho Hệ Thống Thống Khí Nén

Đầu nối khí thẳng ren ngoài CDC (còn gọi là đầu nối hơi thẳng ren ngoài, đầu nối khí thẳng có ren, khớp nối khí thẳng ren ngoài, phụ kiện khí nén thẳng có ren; tiếng Anh: Straight Male Thread Air Connector, Straight Male Thread Air Connector, Straight Male Push-to-Connect Connector) là một quan trọng trong hệ thống khí cụ, giúp kết nối dụng cụ với các thiết bị hoặc van có ren một cách nhanh chóng. Sản phẩm của CDC Pneumatics – thương hiệu hàng đầu Hàn Quốc, được thiết kế với kiểu dáng thẳng, ren ngoài bền bỉ và khả năng lắp đặt dễ dàng. Hãy cùng khám phá các mã đầu nối khí thẳng ren ngoài tại Mecsu.vn, từ thông số kỹ thuật, ứng dụng thực tế đến những lưu ý khi sử dụng!

Đầu nối công cụ ngoài CDC có gì đặc biệt?

Đây là dạng push-to-connect nén khí phụ kiện, thiết kế thẳng với một đầu ren ngoài (luồng nam) để bẻ vào thiết bị hoặc van có ren trong và một ống cắm đầu vào để kết nối với ống PU/PA. Sản phẩm có hai dòng chính: MPC (màu xanh) và MPC-NW (màu trắng), hỗ trợ nhiều ống kích thước và ren, giúp kết nối hệ thống nén khí một cách đơn giản và hiệu quả.

Cấu hình và điểm nổi bật

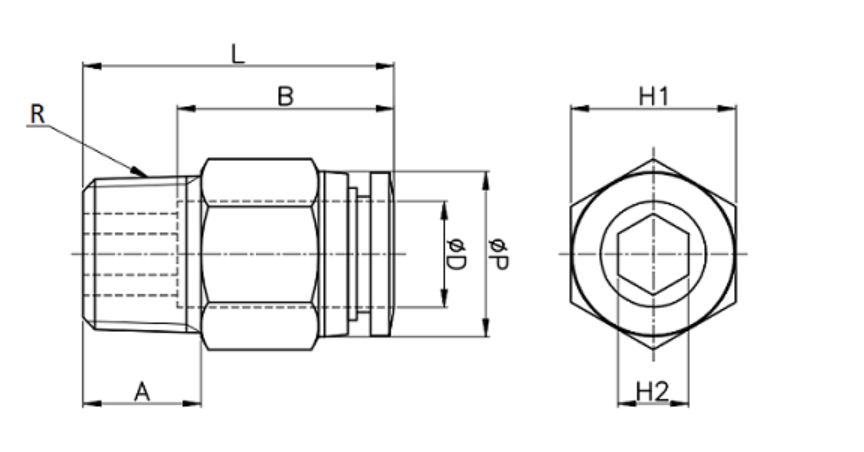

Cấu trúc cơ bản

Dòng MPC (Màu xanh)

Thân đầu nối: Nhựa PBT màu xanh, nhẹ nhàng, chịu áp lực tốt, chống ăn mòn.
Đầu ren ngoài: Đồng thau mạ niken, tương thích với ren trong R 1/8, 1/4, 3/8, 1/2, M5, M6.
Ống đầu nối: Ống hỗ trợ PU/PA (phi 4mm đến 16mm), kiểu push-to-connect.
Vòng kẹp ống: Thép không gỉ, giữ ống chắc chắn, chống rỉ sét.
Gioăng: Cao su NBR, đảm bảo kín khí, chịu áp suất 0-990 Kpa.

Dòng MPC-NW (Màu trắng)

Thân đầu nối: Nhựa PA66 màu trắng, bền, chống ăn mòn, thẩm mỹ cao.
Đầu ren ngoài: Đồng thau mạ niken, tương thích với ren trong R 1/8, 1/4, 3/8, 1/2, M5, M6.
Ống đầu nối: Ống hỗ trợ PU/PA (phi 4mm đến 12mm), kiểu push-to-connect.
Vòng kẹp ống: Thép không gỉ, đảm bảo độ bền lâu dài.
Gioăng: Cao su NBR, chống rò rỉ khí hiệu quả.

Ưu điểm nổi bật

Kết nối nhanh: Đầu cắm ống đẩy để kết nối, chỉ cần cắm là sử dụng, tiết kiệm thời gian lắp đặt.
Ren ngoài chắc chắn: Đầu ren bằng đồng mạ niken, đảm bảo kết nối an toàn với thiết bị.
Độ bền vượt trội: Chịu nhiệt từ -20°C đến 80°C, áp suất 0-990 Kpa, áp suất âm -750mmHg.
Tính linh hoạt cao: Hỗ trợ ống PU/PA từ phi 4mm đến 16mm, ren từ R 1/8 đến R 1/2, M5, M6.
Thẩm mỹ và đa dạng: Có hai màu sắc (xanh và trắng) để lựa chọn theo nhu cầu sử dụng.

Tham khảo kỹ thuật số

Dựa trên dữ liệu của các dòng sản phẩm tương tự, dưới đây là thông số kỹ thuật tham khảo cho đầu nối khí ren ngoài CDC:

Dòng MPC (Ví dụ: MPC 1604)

Thông số	Giá trị
Hình dáng	Thẳng
Kích thước ren ngoài	R 1/2 trong
Lỗ thông (orifice)	13 mm (ước tính)
Nhiệt độ giới hạn	-20°C đến 80°C
Áp suất làm việc	0 ~ 990Kpa
Áp suất âm	-750mmHg
Dùng cho ống	16mm
Thương hiệu	CDC Khí nén

Dòng MPC-NW (Ví dụ: MPC 1204N-W)

Thông số	Giá trị
Hình dáng	Thẳng
Kích thước ren ngoài	R 1/2 trong
Lỗ thông (orifice)	9,8 mm (ước tính)
Nhiệt độ giới hạn	-20°C đến 80°C
Áp suất làm việc	0 ~ 990Kpa
Áp suất âm	-750mmHg
Dùng cho ống	12mm
Thương hiệu	CDC Khí nén

Thông số chung:

Chất lỏng: Không khí (hoặc chất thải không ăn mòn).
Tiêu chuẩn: ISO 9001, ISO 14001.
Kết nối kiểu: Push-to-connect ở đầu cắm ống.

Danh sách sản phẩm mã hóa tại Mecsu.vn

Dòng MPC-NW (Màu trắng)

Mã sản phẩm	Kích thước ống (OD)	Ren ngoài	Chất liệu	Áp suất làm việc	Nhiệt độ hoạt động
MPC 1204N-W	12mm	R1/2"	Nhựa PA66 trắng	0-990Kpa	-20°C đến 80°C
MPC 1203N-W	12mm	R3/8"	Nhựa PA66 trắng	0-990Kpa	-20°C đến 80°C
MPC 1202N-W	12mm	R1/4"	Nhựa PA66 trắng	0-990Kpa	-20°C đến 80°C
MPC 1201N-W	12mm	R1/8"	Nhựa PA66 trắng	0-990Kpa	-20°C đến 80°C
MPC 1004N-W	10mm	R1/2"	Nhựa PA66 trắng	0-990Kpa	-20°C đến 80°C
MPC 1003N-W	10mm	R3/8"	Nhựa PA66 trắng	0-990Kpa	-20°C đến 80°C
MPC 1002N-W	10mm	R1/4"	Nhựa PA66 trắng	0-990Kpa	-20°C đến 80°C
MPC 1001N-W	10mm	R1/8"	Nhựa PA66 trắng	0-990Kpa	-20°C đến 80°C
MPC 0804N-W	08mm	R1/2"	Nhựa PA66 trắng	0-990Kpa	-20°C đến 80°C
MPC 0803N-W	08mm	R3/8"	Nhựa PA66 trắng	0-990Kpa	-20°C đến 80°C
MPC 0802N-W	08mm	R1/4"	Nhựa PA66 trắng	0-990Kpa	-20°C đến 80°C
MPC 0801N-W	08mm	R1/8"	Nhựa PA66 trắng	0-990Kpa	-20°C đến 80°C
MPC 0604N-W	06mm	R1/2"	Nhựa PA66 trắng	0-990Kpa	-20°C đến 80°C
MPC 0603N-W	06mm	R3/8"	Nhựa PA66 trắng	0-990Kpa	-20°C đến 80°C
MPC 0602N-W	06mm	R1/4"	Nhựa PA66 trắng	0-990Kpa	-20°C đến 80°C
MPC 0601N-W	06mm	R1/8"	Nhựa PA66 trắng	0-990Kpa	-20°C đến 80°C
MPC 06M6N-W	06mm	M6	Nhựa PA66 trắng	0-990Kpa	-20°C đến 80°C
MPC 06M5N-W	06mm	M5	Nhựa PA66 trắng	0-990Kpa	-20°C đến 80°C
MPC 0403N-W	04mm	R3/8"	Nhựa PA66 trắng	0-990Kpa	-20°C đến 80°C
MPC 0402N-W	04mm	R1/4"	Nhựa PA66 trắng	0-990Kpa	-20°C đến 80°C
MPC 0401N-W	04mm	R1/8"	Nhựa PA66 trắng	0-990Kpa	-20°C đến 80°C
MPC 04M6N-W	04mm	M6	Nhựa PA66 trắng	0-990Kpa	-20°C đến 80°C
MPC 04M5N-W	04mm	M5	Nhựa PA66 trắng	0-990Kpa	-20°C đến 80°C

Dòng MPC (Màu xanh)

Mã sản phẩm	Kích thước ống (OD)	Ren ngoài	Chất liệu	Áp suất làm việc	Nhiệt độ hoạt động
MPC 1604	16mm	R1/2"	Nhựa PBT xanh	0-990Kpa	-20°C đến 80°C
MPC 1603	16mm	R3/8"	Nhựa PBT xanh	0-990Kpa	-20°C đến 80°C
MPC 1404	14mm	R1/2"	Nhựa PBT xanh	0-990Kpa	-20°C đến 80°C
MPC1403	14mm	R3/8"	Nhựa PBT xanh	0-990Kpa	-20°C đến 80°C
MPC 1204	12mm	R1/2"	Nhựa PBT xanh	0-990Kpa	-20°C đến 80°C
MPC 1203	12mm	R3/8"	Nhựa PBT xanh	0-990Kpa	-20°C đến 80°C
MPC 1202	12mm	R1/4"	Nhựa PBT xanh	0-990Kpa	-20°C đến 80°C
MPC1201	12mm	R1/8"	Nhựa PBT xanh	0-990Kpa	-20°C đến 80°C
MPC 1004	10mm	R1/2"	Nhựa PBT xanh	0-990Kpa	-20°C đến 80°C
MPC1003	10mm	R3/8"	Nhựa PBT xanh	0-990Kpa	-20°C đến 80°C
MPC1002	10mm	R1/4"	Nhựa PBT xanh	0-990Kpa	-20°C đến 80°C
MPC1001	10mm	R1/8"	Nhựa PBT xanh	0-990Kpa	-20°C đến 80°C
MPC 0804	08mm	R1/2"	Nhựa PBT xanh	0-990Kpa	-20°C đến 80°C
MPC 0803	08mm	R3/8"	Nhựa PBT xanh	0-990Kpa	-20°C đến 80°C
MPC 0802	08mm	R1/4"	Nhựa PBT xanh	0-990Kpa	-20°C đến 80°C
MPC 0801	08mm	R1/8"	Nhựa PBT xanh	0-990Kpa	-20°C đến 80°C
MPC 0604	06mm	R1/2"	Nhựa PBT xanh	0-990Kpa	-20°C đến 80°C
MPC0603	06mm	R3/8"	Nhựa PBT xanh	0-990Kpa	-20°C đến 80°C
MPC0602	06mm	R1/4"	Nhựa PBT xanh	0-990Kpa	-20°C đến 80°C
MPC0601	06mm	R1/8"	Nhựa PBT xanh	0-990Kpa	-20°C đến 80°C
MPC0403	04mm	R3/8"	Nhựa PBT xanh	0-990Kpa	-20°C đến 80°C
MPC0402	04mm	R1/4"	Nhựa PBT xanh	0-990Kpa	-20°C đến 80°C
MPC0401	04mm	R1/8"	Nhựa PBT xanh	0-990Kpa	-20°C đến 80°C
Máy bay trực thăng MPC 06M6	06mm	M6	Nhựa PBT xanh	0-990Kpa	-20°C đến 80°C
Máy bay trực thăng 06M5	06mm	M5	Nhựa PBT xanh	0-990Kpa	-20°C đến 80°C
Máy bay trực thăng MPC 04M6	04mm	M6	Nhựa PBT xanh	0-990Kpa	-20°C đến 80°C
Máy bay phản lực 04M5	04mm	M5	Nhựa PBT xanh	0-990Kpa	-20°C đến 80°C

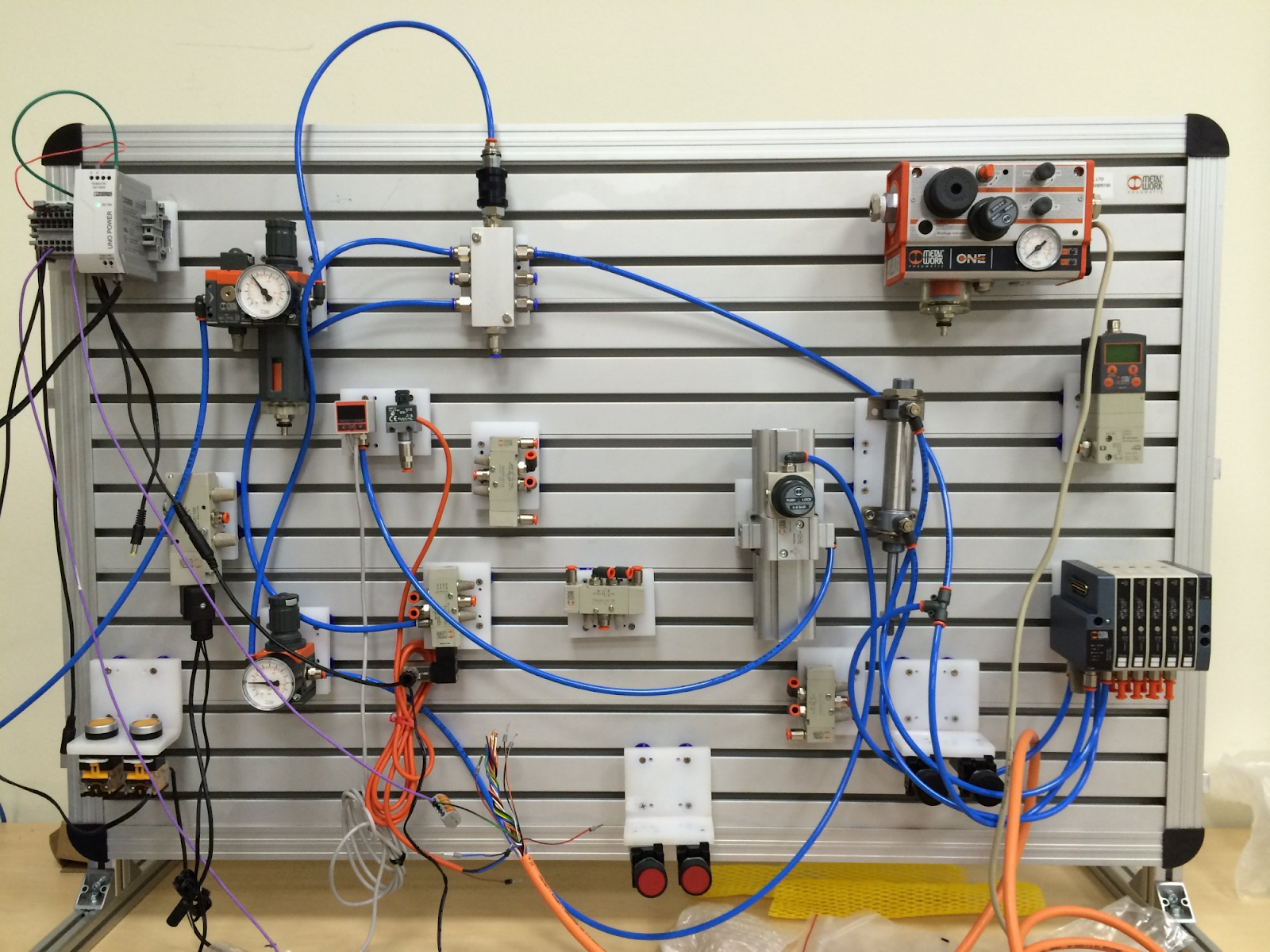

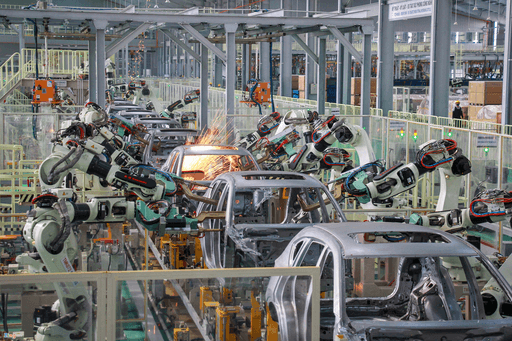

Ứng dụng thực tế trong các ngành nghề

Đầu nối khí thẳng ren ngoài CDC (Đầu nối khí ren đực thẳng) được sử dụng rộng rãi nhờ tính linh hoạt:

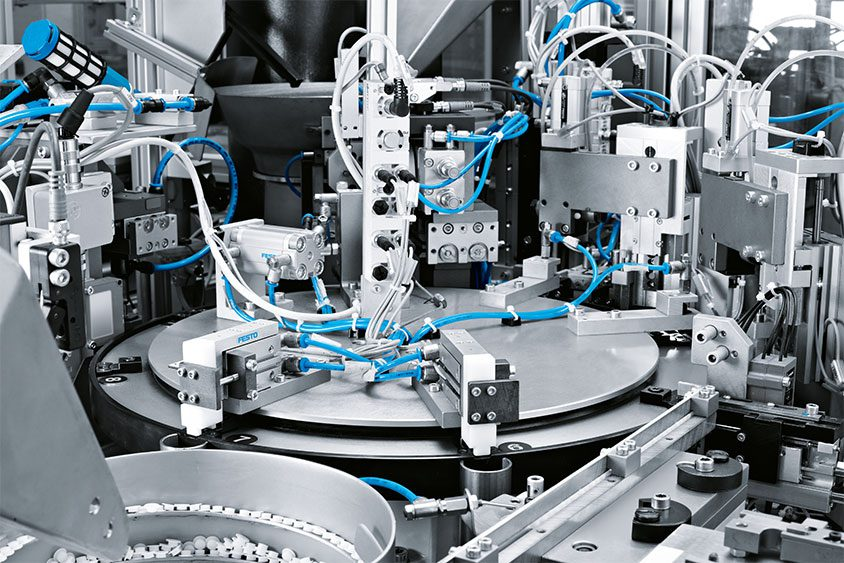

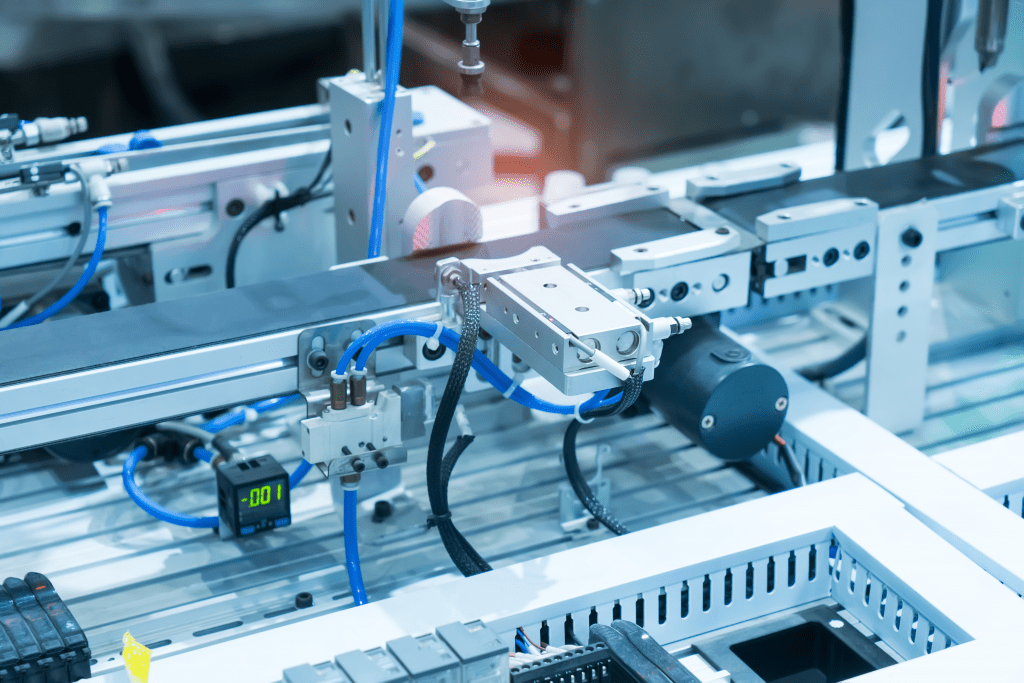

Công nghiệp tự động hóa: Kết nối với van điện từ, xi lanh khí trong dây chuyền sản xuất tự động.

Ô sản xuất sản phẩm ngành: Sử dụng trong hệ thống khí nén để kiểm tra hoặc lắp ráp các sự kiện nhanh.

Cơ khí chế tạo: Hỗ trợ vận hành máy móc như phun sơn, máy mài, máy khoan hơi.

Ứng dụng dân dụng: Sử dụng trong các lá chữa cháy, hệ thống khí nén nhỏ hoặc các dự án DIY.

Lắp đặt và bảo dưỡng hướng dẫn

Các bước mount set

Chuẩn bị ống khí cụ: Cắt ống PU/PA vuông góc, đảm bảo không lồi hoặc lồi.
Ngoài ra hạn chế ren: Sử dụng cờ lê để rút ren ngoài vào thiết bị hoặc van có ren trong, vừa đủ chặt.
Ống cắm: đẩy ống vào đầu cắm push-to-connect, nghe tiếng “click” là ống đã được giữ chắc chắn.
Kiểm tra rò rỉ: Khởi động hệ thống, kiểm tra xem có tiếng xì khí tại điểm kết nối hay không.

Mẹo bảo vệ

Vệ sinh định kỳ: Lau sạch bụi bẩn, dầu mỡ bám trên đầu nối để tránh ăn mòn.
Bảo quản đúng cách: Tránh nơi ẩm ướt hoặc tiếp xúc với hóa chất ăn mòn.
Kiểm tra luồng: Nếu phát hiện rò rỉ, hãy kiểm tra luồng cao su và thay đổi mới nếu cần.

So sánh với các thương hiệu khác trên thị trường

Thương hiệu	Ưu điểm	Nhược điểm
CDC	Chất lượng cao, đạt tiêu chuẩn ISO 9001/14001, giá hợp lý, dễ lắp đặt	Màu sắc ít đa dạng hơn một số hãng
SMC	Sản phẩm cao cấp, mẫu mã đa dạng	Giá thành cao, khó tìm ở thị trường nhỏ
Airtac	Giá rẻ, phù hợp cho ứng dụng nhỏ	Độ bền không cao trong môi trường khắc nghiệt
Festo	Thiết kế hiện đại, bền vững vượt trội	Giá cao, không phổ biến ở một số khu vực

CDC được đánh giá cao nhờ sự cân bằng giữa chất lượng và giá cả, phù hợp với nhiều đối tượng người dùng.

Giá bán tài liệu tham khảo và địa chỉ mua hàng

Giá bán tham khảo

Mã sản phẩm	Kích thước ống (OD)	Ren ngoài	Giá tham khảo (VND)
MPC 1204N-W	12mm	R1/2"	65.000 - 110.000
MPC 1203N-W	12mm	R3/8"	60.000 - 105.000
MPC 1202N-W	12mm	R1/4"	55.000 - 100.000
MPC 1201N-W	12mm	R1/8"	50.000 - 95.000
MPC 1004N-W	10mm	R1/2"	60.000 - 105.000
MPC 1003N-W	10mm	R3/8"	55.000 - 100.000
MPC 1002N-W	10mm	R1/4"	50.000 - 95.000
MPC 1001N-W	10mm	R1/8"	45.000 - 90.000
MPC 0804N-W	08mm	R1/2"	55.000 - 100.000
MPC 0803N-W	08mm	R3/8"	50.000 - 95.000
MPC 0802N-W	08mm	R1/4"	45.000 - 90.000
MPC 0801N-W	08mm	R1/8"	40.000 - 85.000
MPC 0604N-W	06mm	R1/2"	45.000 - 90.000
MPC 0603N-W	06mm	R3/8"	40.000 - 85.000
MPC 0602N-W	06mm	R1/4"	35.000 - 80.000
MPC 0601N-W	06mm	R1/8"	35.000 - 80.000
MPC 06M6N-W	06mm	M6	35.000 - 80.000
MPC 06M5N-W	06mm	M5	35.000 - 80.000
MPC 0403N-W	04mm	R3/8"	40.000 - 80.000
MPC 0402N-W	04mm	R1/4"	35.000 - 75.000
MPC 0401N-W	04mm	R1/8"	35.000 - 75.000
MPC 04M6N-W	04mm	M6	35.000 - 75.000
MPC 04M5N-W	04mm	M5	35.000 - 75.000
MPC 1604	16mm	R1/2"	75.000 - 130.000
MPC 1603	16mm	R3/8"	70.000 - 125.000
MPC 1404	14mm	R1/2"	70.000 - 125.000
MPC1403	14mm	R3/8"	65.000 - 120.000
MPC 1204	12mm	R1/2"	65.000 - 120.000
MPC 1203	12mm	R3/8"	60.000 - 115.000
MPC 1202	12mm	R1/4"	55.000 - 110.000
MPC1201	12mm	R1/8"	50.000 - 105.000
MPC 1004	10mm	R1/2"	60.000 - 115.000
MPC1003	10mm	R3/8"	55.000 - 110.000
MPC1002	10mm	R1/4"	50.000 - 105.000
MPC1001	10mm	R1/8"	45.000 - 100.000
MPC 0804	08mm	R1/2"	55.000 - 110.000
MPC 0803	08mm	R3/8"	50.000 - 105.000
MPC 0802	08mm	R1/4"	45.000 - 100.000
MPC 0801	08mm	R1/8"	40.000 - 95.000
MPC 0604	06mm	R1/2"	50.000 - 100.000
MPC0603	06mm	R3/8"	45.000 - 95.000
MPC0602	06mm	R1/4"	40.000 - 90.000
MPC0601	06mm	R1/8"	40.000 - 90.000
MPC0403	04mm	R3/8"	45.000 - 90.000
MPC0402	04mm	R1/4"	40.000 - 85.000
MPC0401	04mm	R1/8"	35.000 - 80.000
Máy bay trực thăng MPC 06M6	06mm	M6	40.000 - 90.000
Máy bay trực thăng 06M5	06mm	M5	40.000 - 90.000
Máy bay trực thăng MPC 04M6	04mm	M6	35.000 - 80.000
Máy bay phản lực 04M5	04mm	M5	35.000 - 80.000

Lưu ý: Giá có thể thay đổi tùy chọn. Liên hệ Mecsu.vn để nhận báo giá chính xác.

Địa chỉ mua hàng uy tín

Mecsu.vn: Nhà cung cấp chính hãng các mã đầu nối khí ren ngoài CDC (Straight Male Thread Air Connector), đảm bảo chất lượng và giá tốt. Cam kết giao hàng nhanh – đúng – đủ – đáp ứng kịp thời.
Đại lý chính hãng: Lựa chọn các nhà phân phối uy tín để tránh hàng giả, hàng chất lượng.

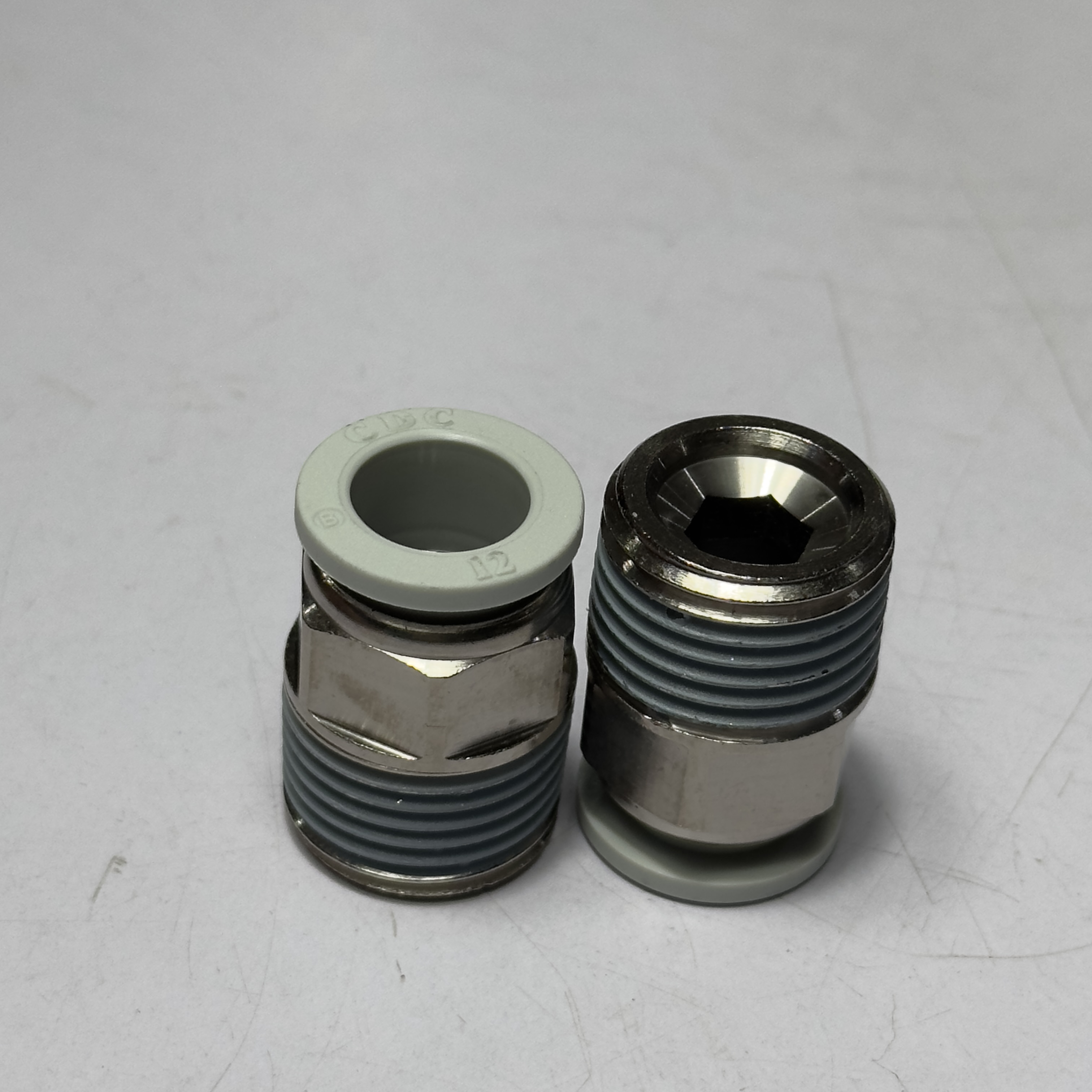

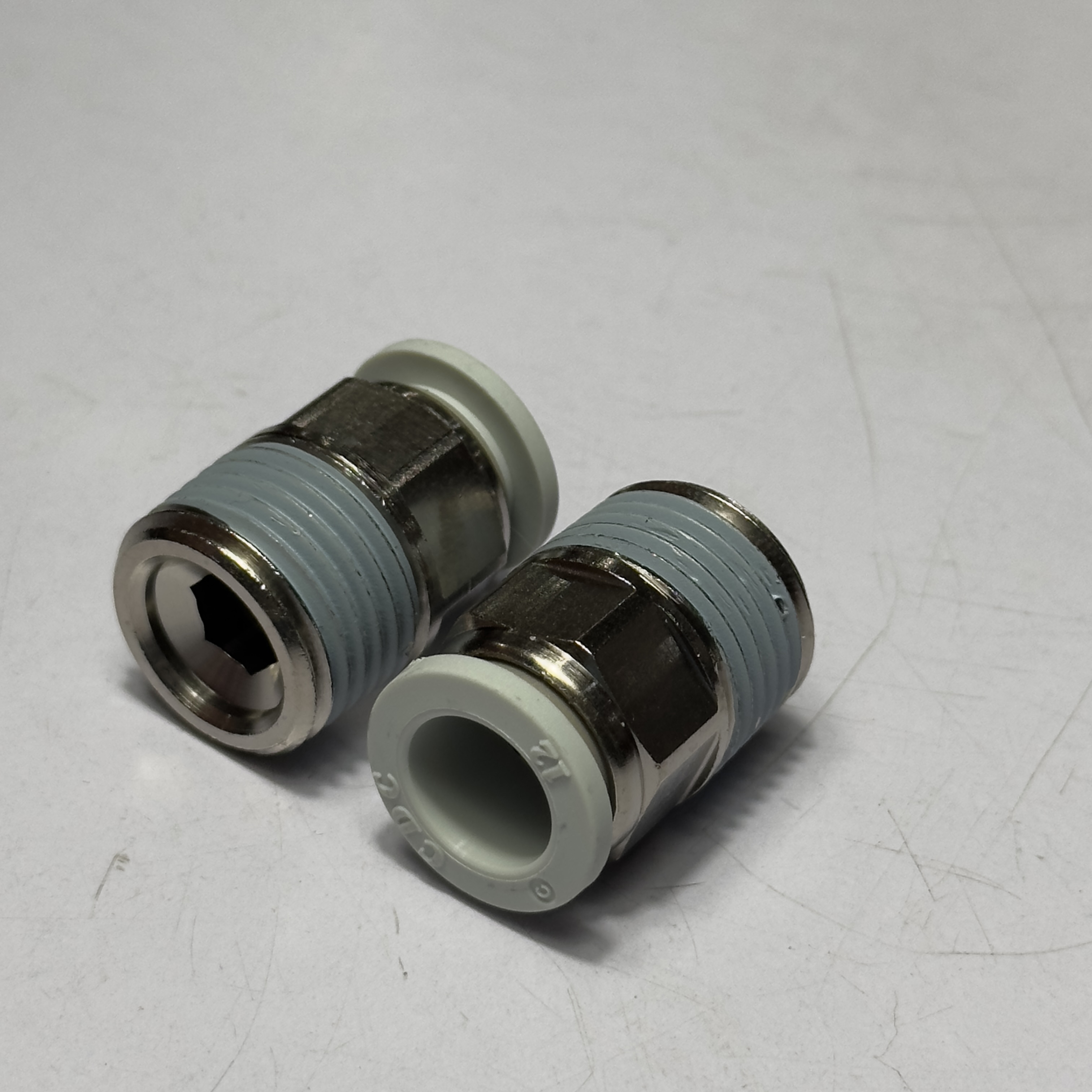

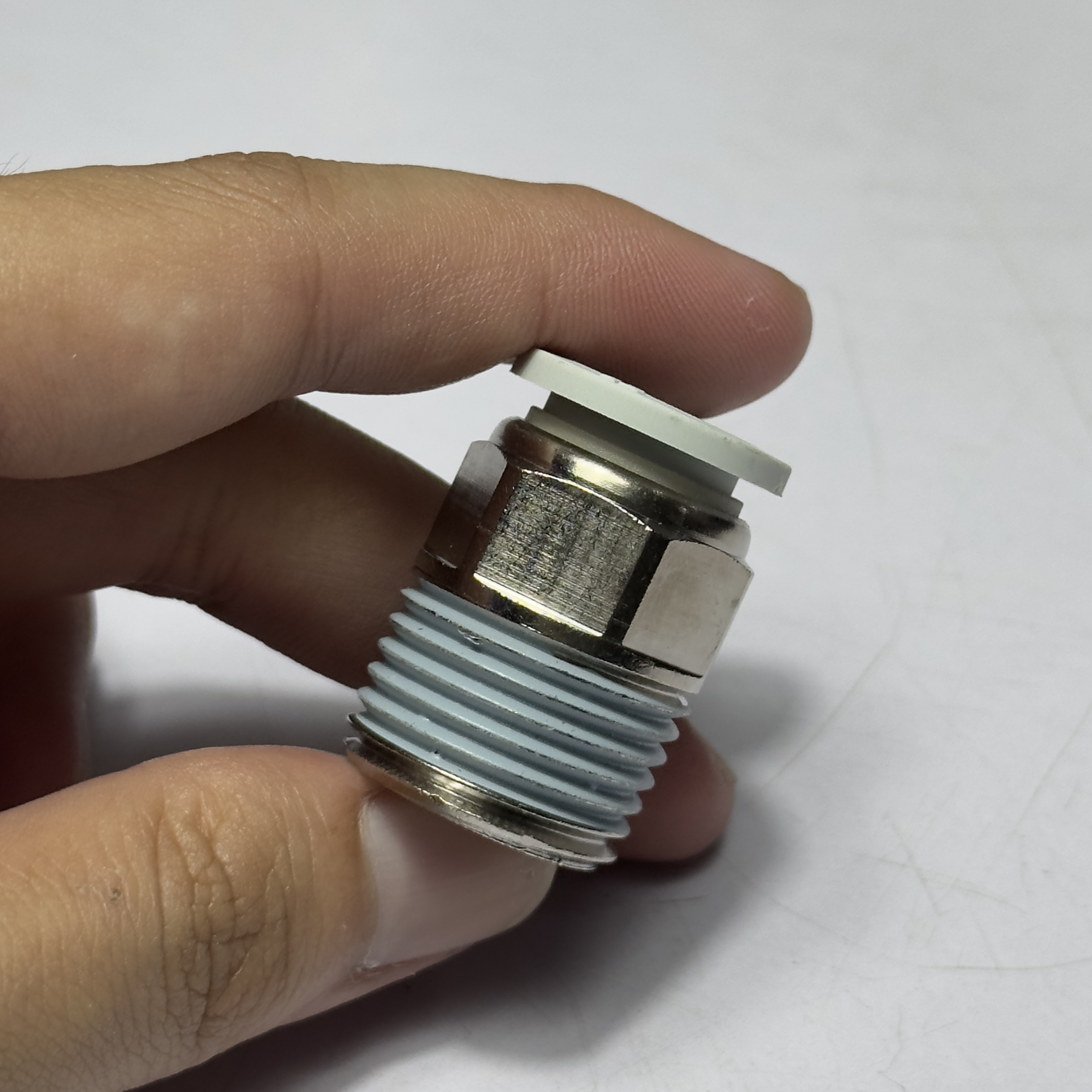

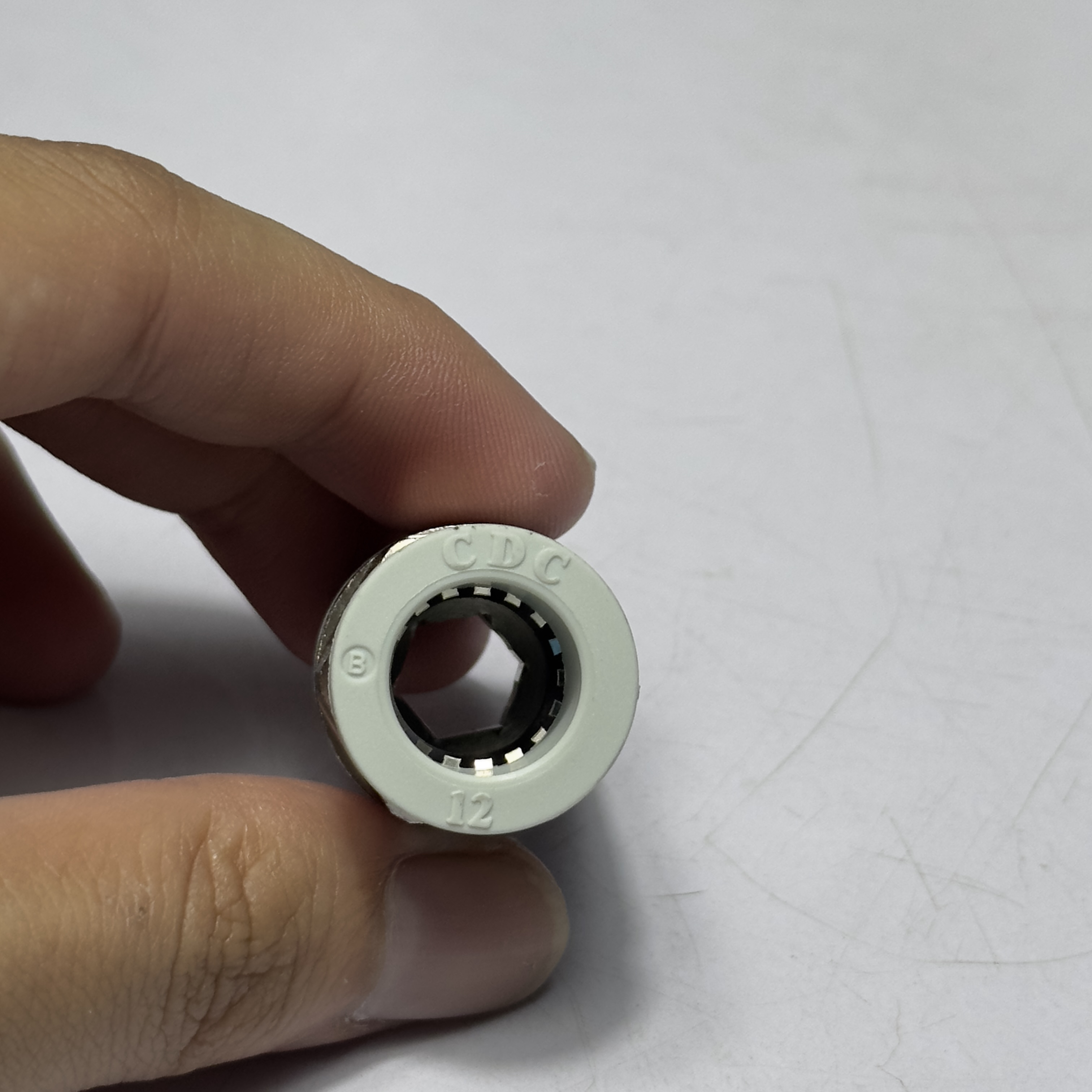

Hình Ảnh Minh Họa Thực Tế

Những lưu ý khi sử dụng đầu nối điện ren ngoài

Chọn kích thước đúng: Đảm bảo kích thước ống và thay đổi kích thước phù hợp với thiết bị để tránh rò rỉ hoặc hỏng hóc.
Không ren quá chặt: Siết vừa đủ để tránh làm hỏng ren hoặc gây biến dạng kết nối.
Kiểm tra định kỳ: Thường xuyên kiểm tra các kết nối điểm để phát hiện rò rỉ hoặc hư hỏng sớm.
Sử dụng môi trường đúng: Tránh sử dụng trong môi trường có nhiệt độ hoặc áp dụng vượt quá giới hạn cho phép.

Lợi ích khi mua tại Mecsu.vn

Sản phẩm chính hãng: Đảm bảo hàng từ CDC Pneumatics, đầy đủ chứng từ và bảo hành.
Tư vấn tận tâm: Đội ngũ kỹ thuật sẵn sàng hỗ trợ lựa chọn sản phẩm phù hợp.
Giao hàng nhanh: Cam kết giao hàng hẹn, hỗ trợ đổi trả đúng nếu nhà sản xuất gặp lỗi.
Giá cả cạnh tranh: Cung cấp phẩm giá tốt nhất trên thị trường, kèm theo nhiều ưu đãi.

Đầu nối khí thẳng ren ngoài CDC (Lắp khí nén ren đực thẳng) là một lựa chọn lý tưởng cho hệ thống khí nén nhờ thiết kế đơn giản, khả năng kết nối nhanh và độ bền cao. Với các mã sản phẩm đa dạng như MPC 1204N-W, MPC 1604, MPC 06M6, vv, bạn dễ dàng tìm thấy sản phẩm phù hợp tại Mecsu.vn. Đừng chần chừ, hãy truy cập Mecsu.vn ngay hôm nay để được tư vấn và đặt hàng với mức giá ưu đãi!
