Tán Hàn Lục Giác Inox 304 DIN929 M3

Phân Tích Chi Tiết Kỹ Thuật Tán Hàn Lục Giác Inox 304 DIN929 M3

Mục Lục

1. 1. Tán Hàn Lục Giác Inox 304 DIN929 M3 là gì và công năng liên kết vĩnh cửu?
2. 2. Bảng dữ liệu thông số kỹ thuật chi tiết của Đai Ốc Hàn M3
3. 3. Cấu trúc vật liệu và quy chuẩn kích thước của Tán Hàn Inox M3
4. 4. Ưu điểm của hợp kim Inox 304 đối với độ bền mối hàn và tính thẩm mỹ?
5. 5. Nguyên lý hoạt động và khả năng bám dính bề mặt của Tán Hàn M3
6. 6. Các tiêu chuẩn kỹ thuật và phương pháp phân loại tán hàn hiện nay?
7. 7. Đánh giá lợi thế và những lưu ý quan trọng khi thi công Tán Hàn M3
8. 8. Những dự án và lĩnh vực nào cần đến sự hỗ trợ của Tán Hàn Inox M3?
9. 9. Khả năng chịu nhiệt và đặc tính biến dạng của dòng tán hàn Inox 304
10. 10. Quy trình hàn tiêu chuẩn giúp hoàn thiện mối liên kết ren chắc chắn
11. 11. Cách thức nhận diện Tán Hàn Inox 304 chính hãng và hàng kém chất lượng?
12. 12. Giá bán tham khảo và hệ thống cung ứng linh kiện lắp xiết Mecsu uy tín?
13. 13. Các câu hỏi thường gặp (FAQ) về Tán Hàn Lục Giác Inox 304 DIN929 M3
14. 14. Hệ thống tư vấn giải pháp kỹ thuật và hỗ trợ chuyên sâu tại Mecsu
15. 15. Thông Tin Bổ Sung và tổng hợp bài học thực tế từ đội ngũ chuyên gia

1. Tán Hàn Lục Giác Inox 304 DIN929 M3 là gì và công năng liên kết vĩnh cửu?

Tán Hàn Lục Giác Inox 304 DIN929 M3 là một loại đai ốc đặc biệt được thiết kế để đính chặt vào bề mặt kim loại thông qua phương pháp hàn nhiệt. Khác với các loại tán thông thường dùng để tháo lắp linh hoạt, tán hàn được chế tạo để trở thành một phần cố định trên phôi, tạo ra các điểm ren chờ bền vững trên các tấm kim loại mỏng hoặc các vị trí khó tiếp cận bằng cờ lê.

Với kích cỡ ren M3 siêu nhỏ, sản phẩm tuân thủ tiêu chuẩn DIN 929 với cấu tạo 3 chân hàn (lugs) giúp phân tán nhiệt lượng đồng đều và tăng cường độ bám dính sau khi hàn. Đây là giải pháp tối ưu cho các ngành chế tạo máy chính xác, thiết bị điện tử và vỏ tủ điều khiển, nơi yêu cầu mối liên kết ren phải có độ ổn định cực cao và không bị xoay hay lỏng lẻo trong suốt vòng đời sản phẩm.

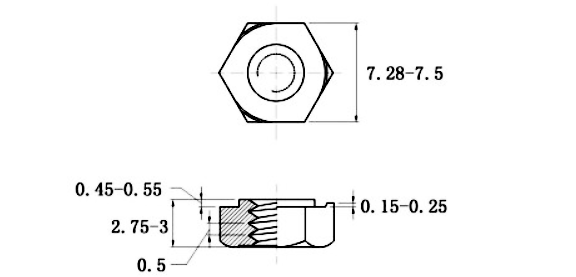

2. Bảng dữ liệu thông số kỹ thuật chi tiết của Đai Ốc Hàn M3

D: Đường kính ren trong (3mm)

S: Kích thước khóa lục giác (7.5mm)

T: Độ dày đai ốc (3mm)

3. Cấu trúc vật liệu và quy chuẩn kích thước của Tán Hàn Inox M3

Thiết kế của Tán Hàn DIN 929 M3 tập trung vào tính cân bằng giữa khả năng chịu nhiệt khi hàn và độ bền ren:

• Hợp kim Inox 304: Cung cấp khả năng hàn tốt, ít bị biến đổi cơ tính sau khi chịu tác động của hồ quang nhiệt, đồng thời chống gỉ sét tuyệt vời.
• 3 Chân Hàn (Projections): Các mấu nhỏ ở các góc lục giác đóng vai trò là điểm nóng chảy tập trung, giúp tán hàn gắn chặt vào phôi một cách đồng nhất mà không cần vật liệu hàn bổ sung quá nhiều.
• Thân Lục Giác 7.5mm: Hình dáng lục giác giúp định vị chính xác và tăng cường diện tích tiếp xúc với phôi kim loại.

Với độ dày 3mm, tán hàn M3 đảm bảo số lượng vòng ren đủ lớn để chịu được lực siết của bu lông mà không lo bị cháy ren hay biến dạng do nhiệt lượng trong quá trình lắp ráp.

4. Ưu điểm của hợp kim Inox 304 đối với độ bền mối hàn và tính thẩm mỹ?

Việc lựa chọn Inox 304 cho dòng tán hàn mang lại những giá trị kỹ thuật không thể phủ nhận:

• Tính hàn ưu việt: Inox 304 có hàm lượng Carbon thấp, hạn chế tối đa hiện tượng kết tủa cacbit ở vùng ảnh hưởng nhiệt, giúp mối hàn không bị giòn.
• Duy trì độ bóng sau gia công: Sau khi hàn và xử lý bề mặt, tán hàn Inox 304 vẫn giữ được vẻ ngoài trắng sáng, sạch sẽ cho thiết bị.
• Khả năng chống ăn mòn hóa học: Bảo vệ mối liên kết khỏi sự tấn công của độ ẩm và môi trường công nghiệp, đảm bảo ren không bị kẹt hay mục nát theo thời gian.

5. Nguyên lý hoạt động và khả năng bám dính bề mặt của Tán Hàn M3

Tán hàn M3 hoạt động dựa trên nguyên lý nóng chảy cục bộ để tạo ra liên kết phân tử giữa đai ốc và phôi:

• Hàn điểm điện trở: Dòng điện cường độ cao đi qua các chân mấu của tán hàn, làm nóng chảy nhanh chóng các điểm này và ép chặt đai ốc vào bề mặt kim loại.
• Liên kết vĩnh cửu: Sau khi nguội đi, tán hàn trở thành một phần của phôi, không thể tháo rời nếu không dùng lực cơ học phá hủy, giúp chống lại hiện tượng rung động cực mạnh.
• Phân bổ ứng suất: Hình dạng lục giác giúp phân tán lực kéo của bu lông lên bề mặt phôi rộng hơn so với các loại tán hàn tròn thông thường.

6. Các tiêu chuẩn kỹ thuật và phương pháp phân loại tán hàn hiện nay?

Trong kỹ thuật lắp xiết, tán hàn được phân loại dựa trên phương pháp thi công và hình dáng:

Phân loại theo hình dáng:

• DIN 929 (Tán hàn lục giác): Loại phổ biến nhất nhờ tính cân đối và dễ định vị trên phôi.
• Tán hàn vuông (Square Weld Nuts): Thường có 4 mấu hàn ở góc, cung cấp lực chống xoay cực lớn nhưng đòi hỏi không gian lắp đặt rộng hơn.

Phân loại theo tiêu chuẩn vật liệu:

• Inox 304: Chuẩn mực cho công nghiệp thực phẩm, y tế và nội thất cao cấp.
• Inox 316: Dòng đặc chủng cho môi trường biển mặn hoặc hóa chất nồng độ cao.
• Thép cacbon: Thường dùng trong ngành công nghiệp ô tô với chi phí rẻ nhưng cần được mạ hoặc sơn phủ.

7. Đánh giá lợi thế và những lưu ý quan trọng khi thi công Tán Hàn M3

Sử dụng tán hàn M3 giúp rút ngắn quy trình lắp ráp nhưng cần tuân thủ các nguyên tắc kỹ thuật:

Thế mạnh:

• Thay thế ren trực tiếp trên phôi mỏng: Giải pháp hoàn hảo khi tấm kim loại quá mỏng để ta-rô ren.
• Tiết kiệm linh kiện: Không cần sử dụng vòng đệm hay tán khóa hỗ trợ phía sau.
• Kháng rung động: Mối hàn ngăn chặn hoàn toàn việc tán bị lỏng ra do chấn động máy.

Lưu ý kỹ thuật:

• Làm sạch bề mặt: Phôi kim loại phải được làm sạch dầu mỡ và lớp oxit trước khi hàn để đảm bảo độ ngấu.
• Tránh văng bắn nhiệt vào lòng ren: Cần che chắn hoặc bôi chất chống văng bắn để bảo vệ ren M3 bước 0.5mm không bị kẹt sau khi hàn.

8. Những dự án và lĩnh vực nào cần đến sự hỗ trợ của Tán Hàn Inox M3?

Với kích cỡ nhỏ gọn, Tán Hàn M3 Inox 304 là thành phần không thể thiếu trong:

• Sản xuất Vỏ Tủ Điện & Viễn Thông: Tạo các điểm bắt vít cố định linh kiện điện tử bên trong tủ inox mỏng mà không làm ảnh hưởng đến độ phẳng bề mặt ngoài.
• Thiết Bị Y Tế: Lắp ráp các khung máy xét nghiệm, xe đẩy y khoa yêu cầu độ bền mác thép 304 và khả năng tiệt trùng thường xuyên.
• Ngành Hàng Không & Quốc Phòng: Các chi tiết bảng điều khiển, giá đỡ thiết bị viễn thông đòi hỏi sự chắc chắn tuyệt đối dưới tác động rung lắc.
• Công Nghiệp Gia Dụng: Lắp ráp máy lọc nước, máy pha cà phê inox và các thiết bị nhà bếp cao cấp.
• Chế Tạo Robot: Cố định các cảm biến, động cơ bước nhỏ trên khung sườn kim loại của robot công nghiệp.

9. Khả năng chịu nhiệt và đặc tính biến dạng của dòng tán hàn Inox 304

Tán hàn Inox 304 M3 được chế tạo để chịu đựng nhiệt độ hàn cục bộ lên tới hơn 1400 độ C mà không làm mất đi cơ tính tổng thể. Tuy nhiên, sau khi hàn, vùng ảnh hưởng nhiệt xung quanh tán có thể bị biến đổi màu sắc (màu cầu vồng), đây là đặc tính tự nhiên của thép không gỉ. Sản phẩm có thể vận hành ổn định trong môi trường nhiệt độ lên tới 800 độ C sau khi đã được hàn cố định, vượt xa các loại tán cơ học thông thường.

10. Quy trình hàn tiêu chuẩn giúp hoàn thiện mối liên kết ren chắc chắn

Để đạt được mối hàn đạt chuẩn DIN 929, kỹ thuật viên nên tuân theo các bước sau:

Các bước thực hiện:

• Định vị tán hàn: Sử dụng các chốt định vị hoặc đồ gá để giữ tán hàn thẳng hàng với lỗ trên phôi.
• Thiết lập thông số hàn: Điều chỉnh cường độ dòng điện và thời gian hàn phù hợp với độ dày của tấm phôi và size M3 (thường yêu cầu dòng điện thấp để tránh làm chảy ren).
• Tiến hành hàn điểm: Ép tán vào phôi và kích hoạt dòng điện hàn qua các mấu chân.

Mẹo thi công:

• Kiểm tra ren sau hàn: Sau khi mối hàn nguội hẳn, nên dùng một mũi ta-rô hoặc bu lông M3 để kiểm tra lại lòng ren, đảm bảo không có xỉ hàn rơi vào bên trong.

11. Cách thức nhận diện Tán Hàn Inox 304 chính hãng và hàng kém chất lượng?

Đối với các dự án yêu cầu độ bền cao, việc phân biệt hàng thật là tối quan trọng:

• Kiểm tra chân hàn (Lugs): Tán hàn chính hãng có 3 mấu hàn dập rất đều, sắc nét và có độ cao đồng nhất để đảm bảo tiếp xúc điện ổn định.
• Thử nghiệm từ tính: Inox 304 sau khi gia công dập mấu hàn có thể nhiễm từ nhẹ, nhưng lực hút sẽ không mạnh và dứt khoát như các loại thép mạ giả inox.
• Độ bóng bề mặt: Sản phẩm tại Mecsu có độ hoàn thiện cơ khí cao, lòng ren được làm sạch ba-via hoàn toàn, không có vết nứt hay rỗ khí trên thân tán.

12. Giá bán tham khảo và hệ thống cung ứng linh kiện lắp xiết Mecsu uy tín?

a. Giá bán tham khảo: 1,408 đ / Cái (Giá đã bao gồm VAT)

Đây là mức giá cạnh tranh cho dòng tán hàn mác thép Inox 304 chuẩn. Đối với các đơn hàng dự án viễn thông, xưởng sản xuất vỏ tủ điện hoặc các đơn vị chế tạo máy cần số lượng lớn, vui lòng liên hệ bộ phận kinh doanh để nhận báo giá sỉ với chiết khấu tốt nhất.

b. Tại sao Mecsu là đối tác cung ứng tin cậy?

• Nhanh Chóng: Hệ thống kho bãi sẵn sàng đáp ứng mọi đơn hàng gấp trong ngày.
• Chất Lượng Chứng Minh: Mọi sản phẩm đều đạt chuẩn DIN 929, đảm bảo đúng mác thép Inox 304 theo yêu cầu kỹ thuật.
• Đủ - Kịp Thời: Đáp ứng đầy đủ số lượng và thời gian giao hàng theo tiến độ dự án của khách hàng.

ĐẶT MUA TÁN HÀN LỤC GIÁC TẠI ĐÂY

13. Các câu hỏi thường gặp (FAQ) về Tán Hàn Lục Giác Inox 304 DIN929 M3

a. Tôi có thể hàn tán Inox 304 lên phôi bằng thép thường không?

Về mặt kỹ thuật là có thể, nhưng không khuyến khích cho các ứng dụng yêu cầu thẩm mỹ cao vì vùng hàn sẽ dễ bị gỉ sét do sự chênh lệch điện thế giữa hai loại kim loại. Tốt nhất nên hàn tán Inox 304 lên phôi cùng chất liệu Inox để đảm bảo tính đồng nhất.

b. Tại sao khi hàn tán M3, tôi thường gặp hiện tượng cháy ren bên trong?

Hiện tượng này thường do cường độ dòng điện hàn quá cao hoặc thời gian ép nhiệt quá lâu. Do tán M3 rất nhỏ (độ dày chỉ 3mm), nhiệt lượng lan tỏa rất nhanh vào lòng ren. Bạn nên sử dụng máy hàn điểm chuyên dụng có cài đặt thời gian tính bằng mili giây.

c. Tán hàn DIN 929 có chịu được lực kéo lớn hơn tán rút không?

Có. Tán hàn tạo ra liên kết nóng chảy đồng nhất với phôi, do đó khả năng chịu lực kéo và lực xoắn vượt trội hơn hẳn so với tán rút (rivet nut) – vốn chỉ dựa trên sự biến dạng cơ học để bám dính.

d. Có cần phải mài phẳng mấu chân hàn sau khi thi công không?

Không cần. Các mấu chân (lugs) được thiết kế để nóng chảy hoàn toàn và lún sâu vào phôi trong quá trình hàn ép, giúp mặt đế của tán hàn áp sát vào bề mặt kim loại.

e. Tán hàn M3 có bước ren mịn không?

Thông thường size M3 chủ yếu sử dụng bước ren thô 0.5mm theo tiêu chuẩn quốc tế. Các loại ren mịn cho size nhỏ này rất hiếm gặp và thường chỉ sản xuất theo yêu cầu riêng cho các ứng dụng siêu chính xác.

14. Hệ thống tư vấn giải pháp kỹ thuật và hỗ trợ chuyên sâu tại Mecsu

Mecsu không chỉ cung cấp linh kiện, chúng tôi mang đến giải pháp lắp ghép tối ưu cho mọi bản vẽ kỹ thuật. Nếu bạn đang phân vân về quy trình hàn đính cho các tấm inox mỏng hay cần tư vấn về kích thước tán phù hợp, đội ngũ kỹ thuật Mecsu luôn sẵn sàng đồng hành cùng bạn 24/7.

Địa chỉ: B28/I - B29/I Đường số 2B, KCN Vĩnh Lộc, P. Bình Hưng Hòa B, Q. Bình Tân, TP.HCM

Tổng đài hỗ trợ: 1800 8137

Email: sales@mecsu.vn

Website: mecsu.vn

15. Thông Tin Bổ Sung và tổng hợp bài học thực tế từ chuyên gia hiện trường

a. Chuyện nghề: Bài học từ những chiếc vỏ tủ điện viễn thông

Trong một dự án sản xuất tủ thiết bị 5G ngoài trời, việc sử dụng vít tự khoan ban đầu đã khiến mối nối bị lỏng lẻo sau thời gian dài chịu rung động và ăn mòn. Sau khi chuyển sang sử dụng Tán Hàn Inox 304 M3 đính trực tiếp vào khung vỏ, toàn bộ hệ thống đã trở nên cực kỳ vững chắc, không còn tình trạng rơi rớt linh kiện bên trong, giúp giảm thiểu đáng kể chi phí bảo trì tại hiện trường.

b. Lời khuyên từ Kỹ sư hàn

“Tán hàn là nghệ thuật của sự chính xác. Đối với các size nhỏ như M3, hãy ưu tiên sử dụng thiết bị hàn điểm điện trở tự động thay vì hàn hồ quang tay để bảo vệ tính nguyên vẹn của lòng ren và mác thép Inox 304.” — Chuyên gia kỹ thuật lắp xiết Mecsu.

c. Tài liệu tham chiếu kỹ thuật

Nội dung bài viết được đối soát dựa trên các quy chuẩn uy tín:

• Tiêu chuẩn DIN 929 dành cho Hexagon Weld Nuts (Kích thước và yêu cầu kỹ thuật).
• Bảng tính chất vật lý và thành phần hóa học của Thép không gỉ AISI 304.
• Dữ liệu thực nghiệm thực tế từ các nhà máy sản xuất vỏ tủ điện đối tác của Mecsu.

Biên soạn bởi: Đội ngũ Kỹ sư Mecsu

Chúng tôi cam kết cung cấp thông tin minh bạch và vật tư chuẩn xác nhất để đồng hành cùng sự thành công của khách hàng.

(Tìm hiểu thêm về hành trình cung ứng vật tư của chúng tôi tại Website Mecsu)

Lưu ý: Hình ảnh minh họa kiểu dáng đặc trưng. Tùy theo đợt sản xuất, màu sắc của vùng ảnh hưởng nhiệt sau gia công có thể khác nhau nhưng các chỉ số kích thước và chất lượng mác thép luôn đạt chuẩn DIN 929.
