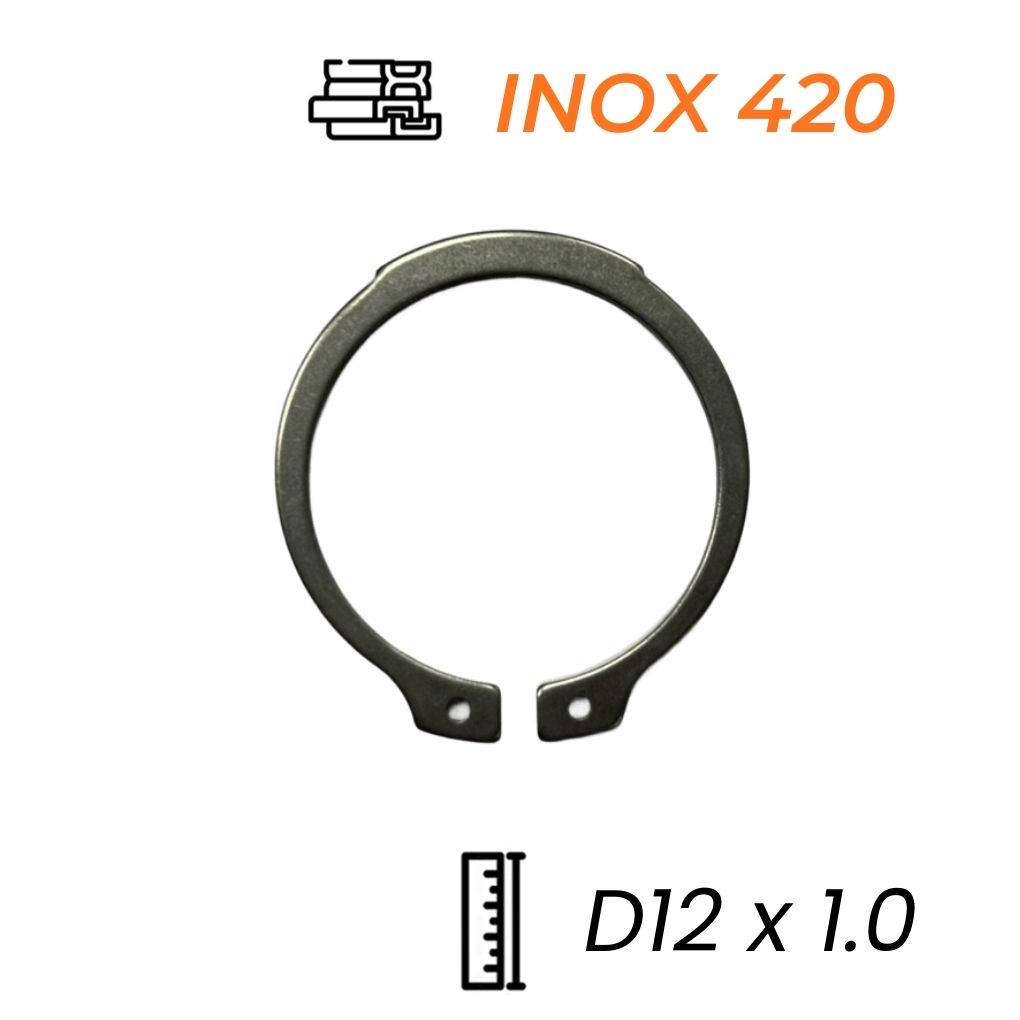

Phe Gài Trục Inox 420 DIN471 D12x1.0

Thông Số Kỹ Thuật & Hồ Sơ Chất Lượng Phe Gài Trục Inox 420 DIN471 D12x1.0

Mục lục nội dung

1. 1. Tổng quan về Phe Gài Trục Inox 420 DIN471 D12x1.0
2. 2. Bảng thông số kỹ thuật tiêu chuẩn chi tiết
3. 3. Cấu tạo hình học phe trục hở và quy cách đàn hồi
4. 4. Ưu điểm vượt trội từ mác thép không gỉ mác martensite Inox 420
5. 5. Khả năng chịu tải trọng hướng trục và cơ chế co kẹp ma sát
6. 6. Ứng dụng phổ biến trong cố định vòng bi, trục truyền động và cơ khí chính xác
7. 7. Hướng dẫn quy trình thi công lắp ráp và sử dụng kìm mở phe ngoài chuẩn kỹ thuật
8. 8. Báo giá Phe Gài Trục DIN471 D12x1.0 sỉ tốt nhất tại Mecsu
9. 9. Hồ sơ chất lượng & Thông tin liên hệ Mecsu

1. Tổng quan về Phe Gài Trục Inox 420 DIN471 D12x1.0

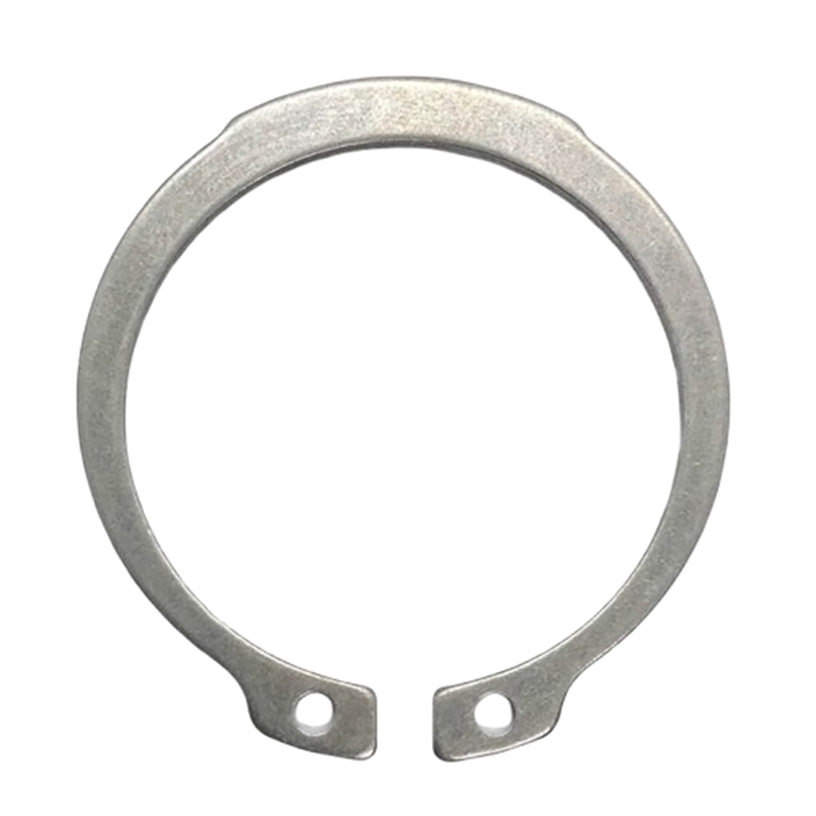

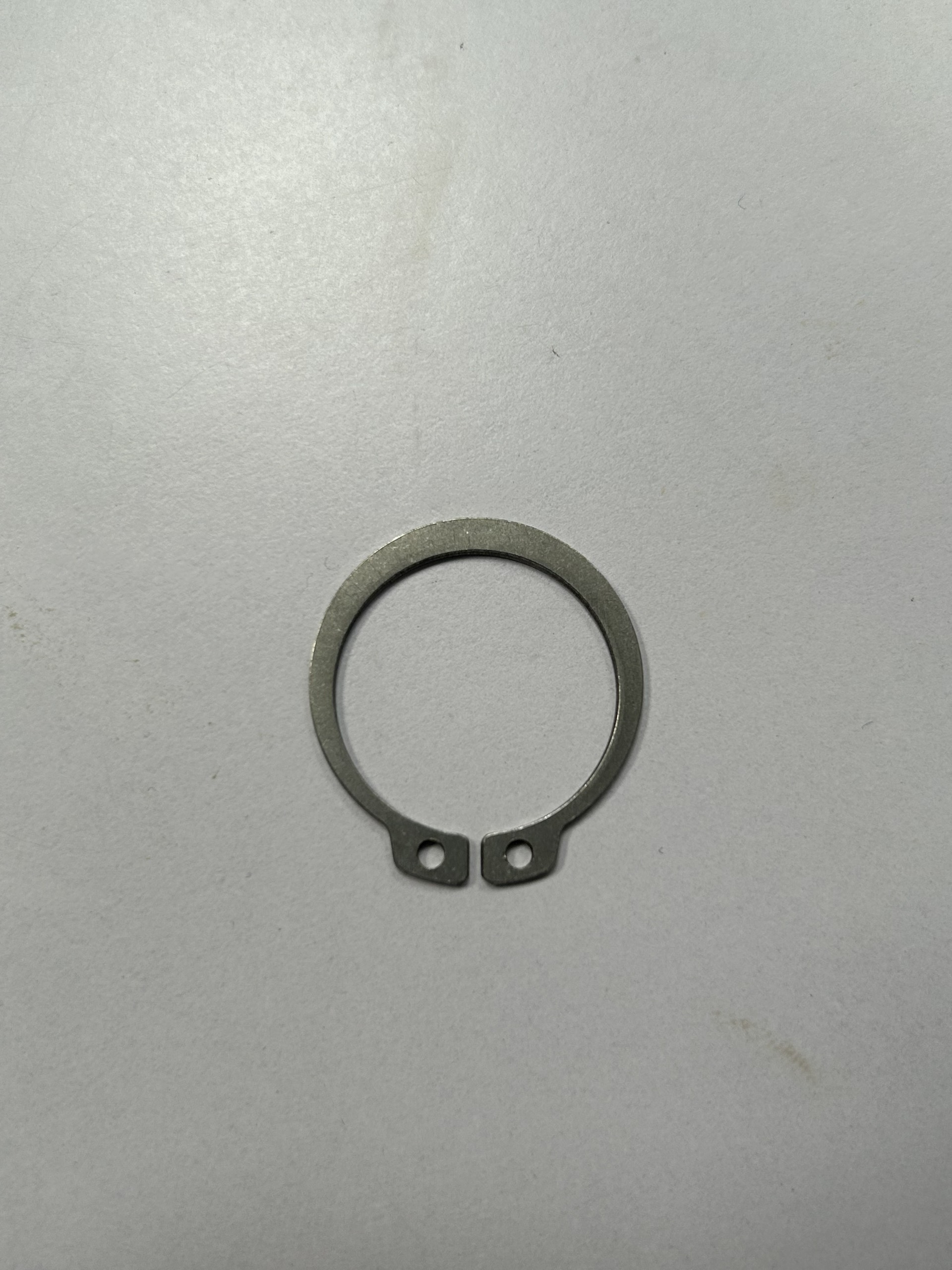

Phe Gài Trục Inox 420 DIN471 D12x1.0 (Retaining Rings for Shafts / External Circlips SUS 420 DIN 471 D12x1.0mm) hay còn được gọi là vòng chặn trục, phe trục ngoài, vòng giữ bạc đạn trên trục, là chi tiết định vị cơ khí cao cấp chuyên dụng để khóa chặn cố định các bộ phận như vòng bi, bánh răng, puly không bị trượt dọc trục. Khác với dòng phe lỗ, sản phẩm sở hữu kết cấu dạng vòng hở đàn hồi hướng tâm, cho phép banh rộng đường kính khi lắp ráp và tự co kẹp chặt vào rãnh khoét ngoại vi trên thân trục.

2. Bảng thông số kỹ thuật tiêu chuẩn chi tiết

3. Cấu tạo hình học phe trục hở và quy cách đàn hồi

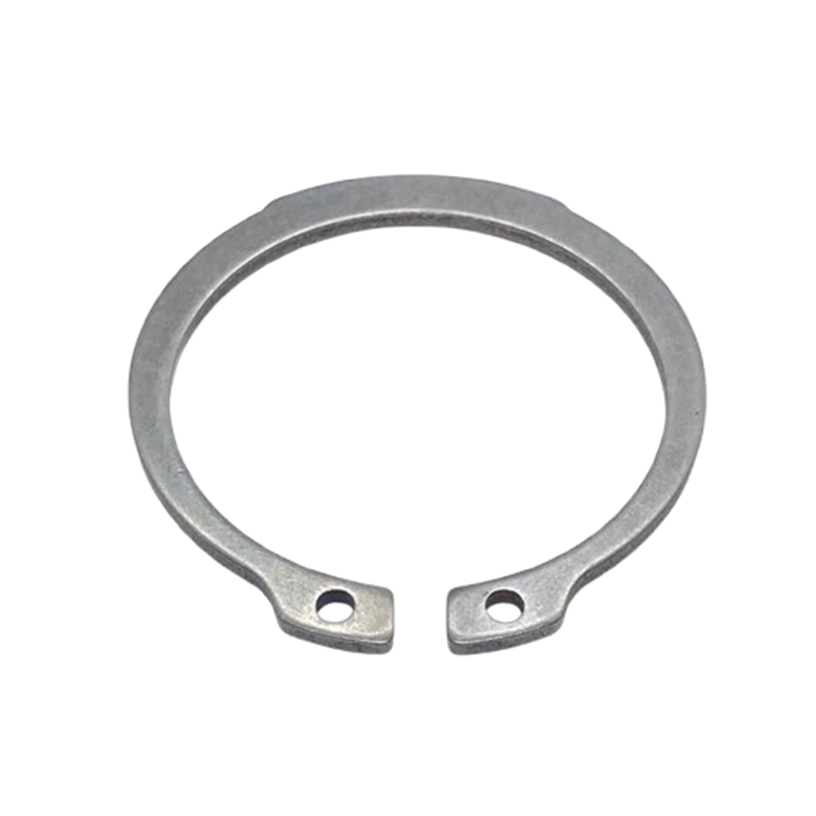

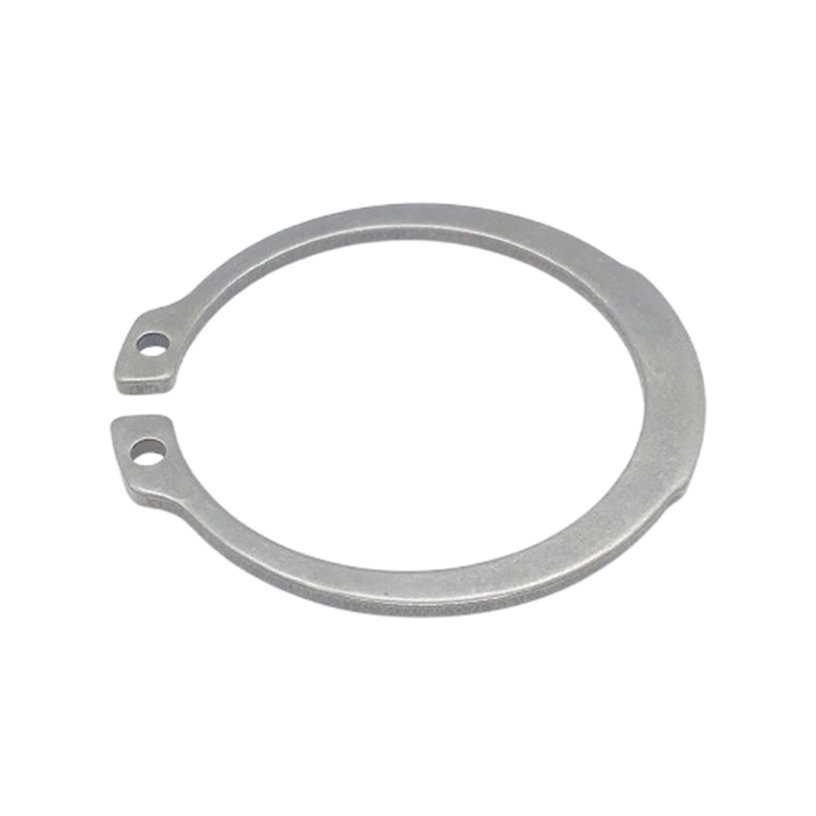

Cấu tạo của Phe Gài Trục D12x1.0 tuân thủ nguyên lý phân bổ ứng suất cơ học hình học đối xứng:

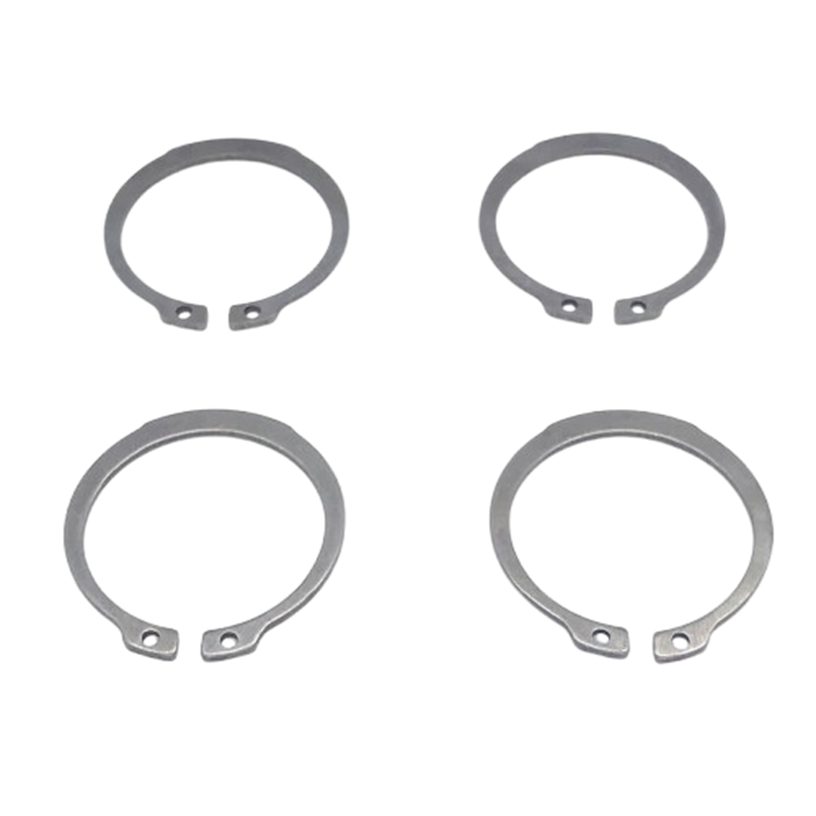

• Kiểu dáng vòng lệch tâm thuôn đều: Độ rộng bản phe lớn nhất tại phần lưng đối diện khe hở và thon gọn dần về phía hai đầu mắt phe. Thiết kế lệch tâm này giúp vòng phe duy trì độ bo tròn đồng tâm lý tưởng khi bị kéo banh rộng ra, triệt tiêu nguy cơ gãy nứt cục bộ do mỏi vật liệu.
• Tích hợp hai lỗ mắt mở tiện lợi: Hai đầu hở của phe được đục sẵn hai lỗ nhỏ có đường kính tiêu chuẩn dùng cho mũi kìm mở phe ngoài (kìm banh ra). Kết cấu này giúp kỹ sư dễ dàng nới rộng đường kính trong của phe vượt qua mức 12mm để luồn thẳng vào vị trí rãnh trục.

4. Ưu điểm vượt trội từ mác thép không gỉ mác martensite Inox 420

Ưu điểm nổi bật:

• Vật liệu chất lượng cao: Sản xuất từ Inox 420, giúp phe gài có độ cứng, độ bền cao và đặc biệt là khả năng chống ăn mòn vượt trội.
• Độ chính xác và tương thích: Tuân thủ tiêu chuẩn DIN 471, đảm bảo kích thước chính xác, dễ dàng lắp đặt và tương thích với các chi tiết máy tiêu chuẩn.
• Khả năng giữ cố định mạnh mẽ: Phe gài bám chặt vào rãnh, tạo lực ép mạnh mẽ, ngăn chặn hiệu quả sự di chuyển dọc trục của các chi tiết.
• Giá thành hợp lý: Là sản phẩm của thương hiệu MS-PRO, phe gài trục D12x1.0 mang lại hiệu suất tốt với mức giá cạnh tranh.

Nhược điểm cần lưu ý:

• Yêu cầu dụng cụ chuyên dụng: Cần sử dụng kìm phe gài trục chuyên dụng để lắp đặt và tháo gỡ.
• Yêu cầu rãnh chính xác: Chỉ hoạt động hiệu quả khi được lắp vào rãnh có kích thước và dung sai đúng theo tiêu chuẩn DIN 471.

5. Khả năng chịu tải trọng hướng trục và cơ chế co kẹp ma sát

Ưu thế cốt lõi của dòng sản phẩm phe ngoài DIN471 mã D12x1.0 là giải pháp định vị cơ học thông minh dựa trên phản lực đàn hồi:

• Lực ôm bóp cưỡng bức liên tục: Đường kính trong thực tế của phe (11.0mm) nhỏ hơn đường kính đáy rãnh trục (11.5mm). Khi sập vào rãnh, phe luôn tạo ra một dải lực co ép hướng tâm mạnh mẽ ôm khít lấy cổ trục, triệt tiêu hoàn toàn rủi ro văng phe khi trục quay quét tốc độ cao.
• Mặt đầu tiếp xúc phẳng láng hoàn toàn: Độ dày 1.0mm phẳng nhẵn ép sát vào ca trong vòng bi hoặc mặt bên của bánh răng, loại bỏ khe hở rơ lắc dọc trục, giữ cho hệ thống truyền động vận hành êm ái.

6. Ứng dụng phổ biến trong cố định vòng bi, trục truyền động và cơ khí chính xác

Quy cách phe trục ngoài phi 12 dày 1.0mm là vật tư kẹp chặt cốt lõi, xuất hiện phổ biến trong kết cấu máy nhỏ gọn:

• Định vị ca trong của vòng bi (Bạc đạn): Giữ cố định các mã vòng bi phổ thông có đường kính trong lỗ trục là 12mm (như vòng bi 6001, 6201, 6300...) trên cốt trục quay.
• Chế tạo hộp số và động cơ điện: Khóa chặn các cụm bánh răng mini, puly truyền động, cánh quạt làm mát cốt trục động cơ bước servo, máy móc dải nhẹ.
• Thiết bị y tế, thực phẩm và cơ khí chính xác: Lắp ráp các chi tiết truyền động trong dây chuyền đóng gói, dụng cụ phẫu thuật, máy khuấy trộn thực phẩm yêu cầu vật liệu không rỉ sạch sẽ và cơ tính khỏe.

7. Hướng dẫn quy trình thi công lắp ráp và sử dụng kìm mở phe ngoài chuẩn kỹ thuật

Để đảm bảo tuổi thọ và hiệu suất tối ưu cho phe gài trục Inox 420 DIN471 D12x1.0, việc lắp đặt và tháo gỡ đúng cách là vô cùng quan trọng. Luôn tuân thủ các nguyên tắc an toàn và kỹ thuật của nhà sản xuất. Mecsu cung cấp hướng dẫn chi tiết dựa trên kinh nghiệm thực tế:

• Chuẩn bị: Đảm bảo môi trường làm việc sạch sẽ, khô ráo. Chuẩn bị đầy đủ kìm phe gài trục chuyên dụng, vải sạch. Luôn đeo găng tay bảo hộ và kính bảo hộ để đảm bảo an toàn. Kiểm tra rãnh trục phải sạch sẽ, không có ba via, rỉ sét và đúng kích thước.
• Lắp đặt:
  • Dùng kìm phe gài trục chuyên dụng kẹp chặt hai tai của phe gài để nén phe lại.
  • Nhẹ nhàng trượt phe đã nén vào trục cho đến khi phe nằm gọn trong rãnh.
  • Nhả kìm từ từ để phe bung ra và bám chặt vào rãnh trục.
  • Kiểm tra lại bằng mắt thường để đảm bảo phe gài đã nằm gọn và phẳng trong rãnh.
• Tháo gỡ:
  • Dùng kìm phe gài trục chuyên dụng kẹp hai tai của phe gài để nén phe lại.
  • Nhẹ nhàng trượt phe ra khỏi rãnh.
  • Cẩn thận để tránh làm biến dạng phe gài hoặc làm hỏng trục.
• Bảo quản: Nếu không sử dụng ngay, hãy giữ phe gài trong bao bì gốc của nhà sản xuất, ở nơi khô ráo, thoáng mát, tránh ánh nắng trực tiếp và các hóa chất ăn mòn để ngăn ngừa rỉ sét.

8. Báo giá Phe Gài Trục DIN471 D12x1.0 sỉ tốt nhất tại Mecsu

Giá bán Phe Gài Trục Inox 420 DIN471 D12x1.0 tại Mecsu: 767đ/ Cái (Đã có VAT)

• Chính sách chiết khấu thương mại bậc thang lũy tiến siêu hấp dẫn dành riêng cho các xưởng chế tạo linh kiện robot, xưởng sửa chữa xe máy ô tô, nhà máy chế tạo máy cơ khí chính xác và các đại lý phân phối vật tư kim khí phụ trợ công nghiệp trên toàn quốc.

Nhấn xem thêm sản phẩm Phe Gài Ngoài Trục Inox khác tại đây!

9. Hồ sơ chất lượng & Thông tin liên hệ Mecsu

Chứng nhận hệ thống quản lý chất lượng ISO 9001:2015

Toàn bộ danh mục vòng chặn trục, phe gài ngoài hệ mét chất liệu Inox 420 cao cấp phân phối bởi hệ thống tổng kho Mecsu đều đáp ứng quy trình kiểm tra cơ tính độ cứng khắt khe bằng thiết bị đo kiểm chuyên dụng, có chứng nhận nguồn gốc xuất xứ CO/CQ rõ ràng minh bạch từ nhà máy sản xuất, đạt tiêu chuẩn chất lượng ISO 9001:2015 quốc tế.

Hình ảnh: Chứng nhận ISO 9001:2015 khẳng định uy tín quản lý tại Mecsu
