Tán Keo Hệ Inch

Tán keo hệ inch (Nylon Insert Lock Nuts) hay còn gọi là tán khóa ren, đai ốc khóa, đai ốc khóa nhựa. Là một loại tán lục giác với vòng nhựa bên trong sẽ được tạo ren khi siết chặt có tác dụng chống lại sự tự tháo của tán - đai ốc. Chế tạo theo tiêu chuẩn ASME bằng thép hoặc thép không gỉ (inox 201, 304, 316), sử dụng để khóa ren trong các mối lắp chuyển động. Tán keo hệ inch có hình dáng như tán keo hệ met. Tuy nhiên ren bên trong theo tiêu chuẩn Mỹ, cách tính bước ren tiêu chuẩn hệ inch cũng khác với ren tiêu chuẩn hệ met. Bước ren hệ inch tính theo tổng số ren trên một inch (1 inch = 25.4mm).

57 sản phẩm(Dùng bộ lọc ở bên trái để tìm sản phẩm nhanh hơn)

Tán Keo Inox 304 UNC #2-56

Mã sản phẩm: N03S0021H00

100 Cái In Stock

5.0

Giá: 2,666 đ / Cái (có VAT)

Tổng cộng: 266,600 đ

Mua ngay Kiểm tra đơn hàng

Tán Keo Inox 304 UNC #3-48

Mã sản phẩm: N03S0031H00

5.0

Giá: 1,848 đ / Cái (có VAT)

Tổng cộng: 184,800 đ

Mua ngay Kiểm tra đơn hàng

Tán Keo Inox 304 UNC #4-40

Mã sản phẩm: N03S0041H00

475 Cái In Stock

5.0

Giá: 1,716 đ / Cái (có VAT)

Tổng cộng: 171,600 đ

Mua ngay Kiểm tra đơn hàng

Tán Keo Inox 304 UNC #5-40

Mã sản phẩm: N03S0051H00

5.0

Giá: 1,716 đ / Cái (có VAT)

Tổng cộng: 171,600 đ

Mua ngay Kiểm tra đơn hàng

Tán Keo Inox 304 UNC #6-32

Mã sản phẩm: N03S0061H00

50 Cái In Stock

5.0

Giá: 1,725 đ / Cái (có VAT)

Tổng cộng: 172,500 đ

Mua ngay Kiểm tra đơn hàng

Tán Keo Inox 304 UNC #8-32

Mã sản phẩm: N03S0081H00

50 Cái In Stock

5.0

Giá: 2,178 đ / Cái (có VAT)

Tổng cộng: 217,800 đ

Mua ngay Kiểm tra đơn hàng

Tán Keo Inox 304 UNC #10-24

Mã sản phẩm: N03S0101H00

100 Cái In Stock

5.0

Giá: 2,706 đ / Cái (có VAT)

Tổng cộng: 135,300 đ

Mua ngay Kiểm tra đơn hàng

Tán Keo Inox 316 UNC #10-24

Mã sản phẩm: N03S0101K00

5.0

Giá: 3,762 đ / Cái (có VAT)

Tổng cộng: 188,100 đ

Mua ngay Kiểm tra đơn hàng

Tán Keo Inox 304 UNF #10-32

Mã sản phẩm: N03S0102H00

50 Cái In Stock

5.0

Giá: 3,498 đ / Cái (có VAT)

Tổng cộng: 174,900 đ

Mua ngay Kiểm tra đơn hàng

Tán Keo Inox 304 UNC 1/4-20

Mã sản phẩm: N03S1401H00

1,740 Cái In Stock

5.0

Giá: 2,099 đ / Cái (có VAT)

Tổng cộng: 104,950 đ

Mua ngay Kiểm tra đơn hàng

Tán Keo Inox 316 UNC 1/4-20

Mã sản phẩm: N03S1401K00

5.0

Giá: 4,620 đ / Cái (có VAT)

Tổng cộng: 231,000 đ

Mua ngay Kiểm tra đơn hàng

Tán Keo Thép Mạ Kẽm Trắng Cr3+ GR 5 UNC 1/4-20 (NE)

Mã sản phẩm: N03S1401D20

19 Cái In Stock

5.0

Giá: 956 đ / Cái (có VAT)

Tổng cộng: 95,600 đ

Mua ngay Kiểm tra đơn hàng

Tán Keo Inox 304 UNF 1/4-28

Mã sản phẩm: N03S1402H00

49 Cái In Stock

5.0

Giá: 2,706 đ / Cái (có VAT)

Tổng cộng: 135,300 đ

Mua ngay Kiểm tra đơn hàng

Tán Keo Thép Mạ Kẽm Trắng Cr3+ GR 5 UNF 1/4-28 (NE)

Mã sản phẩm: N03S1402D20

868 Cái In Stock

5.0

Giá: 2,071 đ / Cái (có VAT)

Tổng cộng: 207,100 đ

Mua ngay Kiểm tra đơn hàng

Tán Keo Inox 304 UNC 5/16-18

Mã sản phẩm: N03S5161H00

11,234 Cái In Stock

5.0

Giá: 2,860 đ / Cái (có VAT)

Tổng cộng: 143,000 đ

Mua ngay Kiểm tra đơn hàng

Tán Keo Inox 316 UNC 5/16-18

Mã sản phẩm: N03S5161K00

5.0

Giá: 7,260 đ / Cái (có VAT)

Tổng cộng: 181,500 đ

Mua ngay Kiểm tra đơn hàng

Tán Keo Thép Mạ Kẽm Trắng Cr3+ GR 5 UNC 5/16-18 (NE)

Mã sản phẩm: N03S5161D20

9,897 Cái In Stock

5.0

Giá: 1,924 đ / Cái (có VAT)

Tổng cộng: 192,400 đ

Mua ngay Kiểm tra đơn hàng

Tán Keo Inox 304 UNF 5/16-24

Mã sản phẩm: N03S5162H00

5.0

Giá: 3,828 đ / Cái (có VAT)

Tổng cộng: 191,400 đ

Mua ngay Kiểm tra đơn hàng

Tán Keo Thép Mạ Kẽm Trắng Cr3+ GR 5 UNF 5/16-24 (NE)

Mã sản phẩm: N03S5162D20

5,932 Cái In Stock

5.0

Giá: 2,259 đ / Cái (có VAT)

Tổng cộng: 225,900 đ

Mua ngay Kiểm tra đơn hàng

Tán Keo Inox 304 UNC 3/8-16

Mã sản phẩm: N03S3801H00

7,115 Cái In Stock

5.0

Giá: 4,470 đ / Cái (có VAT)

Tổng cộng: 111,750 đ

Mua ngay Kiểm tra đơn hàng

100 in stock

2,666 đ / Cái

có VAT

Mua ngay Kiểm tra đơn hàng

1,848 đ / Cái

có VAT

Mua ngay Kiểm tra đơn hàng

475 in stock

1,716 đ / Cái

có VAT

Mua ngay Kiểm tra đơn hàng

1,716 đ / Cái

có VAT

Mua ngay Kiểm tra đơn hàng

50 in stock

1,725 đ / Cái

có VAT

Mua ngay Kiểm tra đơn hàng

50 in stock

2,178 đ / Cái

có VAT

Mua ngay Kiểm tra đơn hàng

100 in stock

2,706 đ / Cái

có VAT

Mua ngay Kiểm tra đơn hàng

3,762 đ / Cái

có VAT

Mua ngay Kiểm tra đơn hàng

50 in stock

3,498 đ / Cái

có VAT

Mua ngay Kiểm tra đơn hàng

1,740 in stock

2,099 đ / Cái

có VAT

Mua ngay Kiểm tra đơn hàng

4,620 đ / Cái

có VAT

Mua ngay Kiểm tra đơn hàng

19 in stock

956 đ / Cái

có VAT

Mua ngay Kiểm tra đơn hàng

49 in stock

2,706 đ / Cái

có VAT

Mua ngay Kiểm tra đơn hàng

868 in stock

2,071 đ / Cái

có VAT

Mua ngay Kiểm tra đơn hàng

11,234 in stock

2,860 đ / Cái

có VAT

Mua ngay Kiểm tra đơn hàng

7,260 đ / Cái

có VAT

Mua ngay Kiểm tra đơn hàng

9,897 in stock

1,924 đ / Cái

có VAT

Mua ngay Kiểm tra đơn hàng

3,828 đ / Cái

có VAT

Mua ngay Kiểm tra đơn hàng

5,932 in stock

2,259 đ / Cái

có VAT

Mua ngay Kiểm tra đơn hàng

7,115 in stock

4,470 đ / Cái

có VAT

Mua ngay Kiểm tra đơn hàng

Bạn chưa tìm được sản phẩm? Tìm thêm qua bộ lọc sản phẩm.

Danh mục sản phẩm khác

Tán Keo Inox

Tán Keo Thép 4.8

Tán Keo Thép 8.8

Tán Keo Mũ

Tán Keo Hệ Inch: Khắc Phục Hiệu Quả Hiện Tượng Tự Tháo Ở Mối Ghép Ren

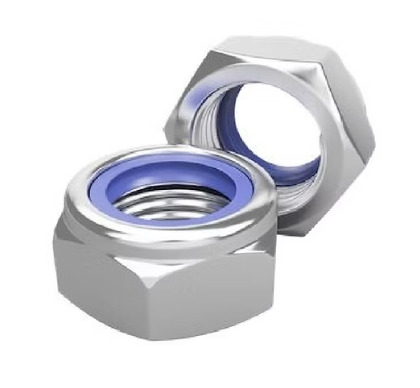

Tán Keo Hệ Inch (Nylon Insert Lock Nuts), hay còn được gọi là đai ốc khóa, là sản phẩm cơ khí có hình lục giác, có ren bên trong để ăn khớp tạo thành cụm bulong - đai ốc dùng kết nối lắp ráp các chi tiết lại với nhau và lớp keo, vòng nhựa bên trong nhằm tăng ma sát, chống hiện tượng tự tháo của tán. Tán keo hệ Inch là chi tiết được chế tạo theo tiêu chuẩn ASME của Mỹ bằng thép hoặc thép không gỉ (Inox 304, 316). Ren bên trong được chế tạo theo tiêu chuẩn của Mỹ với bước ren được tính theo hệ inch UNC/UNF. Với sự tiện lợi và nhỏ gọn, tán keo hệ inch được sử dụng rộng rãi trong công việc lắp ráp ở đại đa số ngành công nghiệp, ô tô, hàng không,...

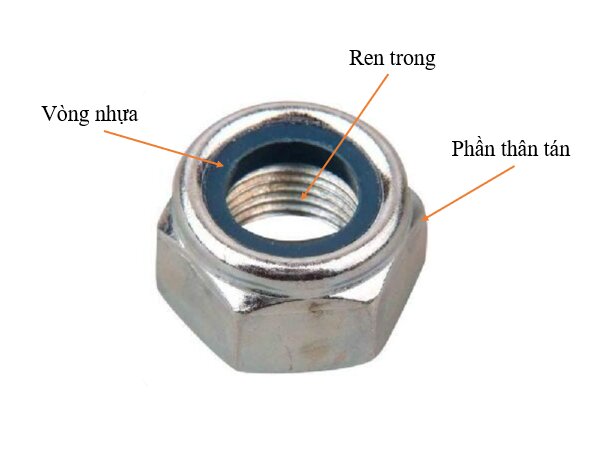

Cấu tạo chung

Các bộ phận chính

Tán Keo Hệ Inch có 3 phần chính:

Phần thân tán: có hình lục giác được làm từ thép cacbon mạ kẽm hoặc thép không gỉ, dùng để siết chặt bằng dụng cụ như cờ lê, ống điếu, mỏ lết,...
Ren trong: là ren thô (UNC) hoặc ren mịn (UNF), ăn khớp với bulong tạo mối lắp chặt chẽ, tuỳ vào mục đích sử dụng ren phải hoặc ren trái.
Vòng nylon (nhựa): là phần giúp tăng ma sát với bulong, chống hiện tượng tự tháo rời thường thấy ở đai ốc thường khi có rung động, giúp bảo vệ bulong khỏi các tác nhân từ bên ngoài.

Tiêu chuẩn kỹ thuật của tán keo hệ inch tại Mecsu

Sản phẩm tán keo theo tiêu chuẩn hệ inch UNC, UNF

Tán keo hệ inch UNC: Là loại tán với bước ren thô, với yêu cầu tháo lắp nhanh và độ bền kéo thấp, phù hợp cho lắp ráp máy móc, thiết bị trong công nghiệp, chịu tải lớn
Tán keo hệ inch UNF: Là loại tán với bước ren tinh, yêu cầu cho mối ghép có thành mỏng hoặc cần độ bền cao, phù hợp sử dụng trong ngành ô tô, hàng không,...

Vật liệu

Với mục đích và yêu cầu kỹ thuật khác nhau của khách hàng, tán keo hệ inch được chế tạo từ các vật liệu khác nhau, cụ thể là thép tiêu chuẩn ASME hoặc thép không gỉ.

Thép mạ kẽm

Thép cacbon được xử lý bề mặt bằng phương pháp mạ kẽm trắng ở bề ngoài nhằm chống gỉ, chống ăn mòn bởi môi trường làm việc.

Thép GR2 là thép cacbon thấp nên dẻo và chịu được tải thấp, phù hợp cho các kết cấu máy nhẹ và cơ bản.
Thép GR5 là thép cacbon trung bình, chịu được tải tốt, chịu va đập và rung động tốt

Tán keo hệ inch được làm từ loại vật liệu thép GR2 có giá thành thấp, thép GR5 thì khá cao.

Thép không gỉ

Tán keo hệ inch được làm từ vật liệu thép không gỉ (inox 304, 316) có khả năng chịu tải trung bình, khả năng chống ăn mòn rất tốt nên không cần thiết xử lý bề mặt. Với khả năng chống gỉ sét nên phù hợp sử dụng trong môi trường làm việc khắc nghiệt nhưng giá thành cao.

	Thép GR2	Thép GR5	Thép không gỉ
Khả năng chịu tải	Thấp, phù hợp cho các kết cấu nhẹ	Tốt, chịu va đập, rung động tốt	Trung bình, phù hợp với máy, thiết bị cỡ vừa
Khả năng chống ăn mòn	Thấp, dễ bị gỉ sét	Trung bình, nếu làm trong môi trường ẩm cần có phương pháp xử lý bề mặt	Tốt, phù hợp với môi trường làm việc khắc nghiệt
Xử lý bề mặt	Mạ kẽm trắng Cr3+ để chống ăn mòn	Mạ kẽm trắng Cr3+ để chống ăn mòn	Không cần xử lý bề mặt do khả năng chống ăn mòn tốt
Giá thành	Thấp	Cao	Cao

Bảng thông số kích thước của một số mặt hàng Tán Keo Hệ Inch đang có mặt tại Mecsu

Mã sản phẩm	Size ren (in)	Độ dày (in)	Vật liệu
Tán keo hệ inch Inox 304 size 1/4" - 28 UNF	1/4" - 28 UNF	0.328	Inox 304
Tán keo hệ inch Thép GR2 mạ kẽm trắng Cr3+ size 1/4" - 28 UNF	1/4" - 28 UNF	0.328	Thép GR2
Tán keo hệ inch Thép GR5 mạ kẽm trắng Cr3+ size 1/4" - 28 UNF	1/4" - 28 UNF	0.328	Thép GR5
Tán keo hệ inch Inox 304 size 5/16" - 24 UNF	5/16" - 24 UNF	0.359	Inox 304
Tán keo hệ inch Thép GR2 mạ kẽm trắng Cr3+ size 5/16" - 24 UNF	5/16" - 24 UNF	0.359	Thép GR2
Tán keo hệ inch Thép GR5 mạ kẽm trắng Cr3+ size 5/16" - 24 UNF	5/16" - 24 UNF	0.359	Thép GR5
Tán keo hệ inch Inox 304 size 3/8" - 16 UNC	3/8" - 16 UNC	0.468	Inox 304
Tán keo hệ inch Inox 316 size 3/8" - 16 UNC	3/8" - 16 UNC	0.468	Inox 316
Tán keo hệ inch Thép GR5 mạ kẽm trắng Cr3+ size 7/16" - 14 UNC	7/16" - 14 UNC	0.468	Thép GR5
Tán keo hệ inch Thép GR2 mạ kẽm trắng Cr3+ size 7/16" - 20 UNF	7/16" - 20 UNF	0.468	Thép GR2
Tán keo hệ inch Inox 304 size 1/2" - 13 UNC	1/2" - 13 UNC	0.609	Inox 304
Tán keo hệ inch Thép GR5 mạ kẽm trắng Cr3+ size 1/2" - 20 UNF	1/2" - 20 UNF	0.609	Thép GR5
Tán keo hệ inch Thép GR5 mạ kẽm trắng Cr3+ size 9/16" - 12 UNC	9/16" - 12 UNC	0.656	Thép GR5
Tán keo hệ inch Thép GR2 mạ kẽm trắng Cr3+ size 5/8" - 18 UNF	5/8" - 18 UNF	0.765	Thép GR2
Tán keo hệ inch Thép GR5 mạ kẽm trắng Cr3+ size 3/4" - 16 UNF	3/4" - 16 UNF	0.89	Thép GR5
Tán keo hệ inch Inox 316 size 7/8" - 9 UNC	7/8" - 9 UNC	0.999	Inox 316
Tán keo hệ inch Inox 304 size 1" - 8 UNC	1" - 8 UNC	1.078	Inox 304
Tán keo hệ inch Thép GR2 mạ kẽm trắng Cr3+ size 1.1/8" - 12 UNF	1.1/8" - 12 UNF	1.203	Thép GR2
Tán keo hệ inch Thép GR2 mạ kẽm trắng Cr3+ size 1.1/4" - 7 UNC	1.1/4" - 7 UNC	1.422	Thép GR2
Tán keo hệ inch Thép GR2 mạ kẽm trắng Cr3+ size 1.1/2" - 6 UNC	1.1/2" - 6 UNC	1.64	Thép GR

Ưu nhược điểm

Ưu điểm

Độ bền và tuổi thọ cao do chịu lực ổn định, có khả năng chống gỉ do được xử lý bề mặt bằng mạ kẽm trắng
Dễ dàng lắp đặt bằng các dụng cụ chuyên dùng như cờ lê, súng bắn ốc,... tiết kiệm thời gian lắp ráp, bảo trì bảo dưỡng
Tính chống tháo cao do phần vòng nhựa bên trong bám sát vào đầu bulong, tăng ma sát để đai ốc không tự tháo.

Nhược điểm

Chỉ tái sử dụng được số ít lần do vòng nylon bị giãn hoặc mòn sau tháo lắp.
Khả năng chịu nhiệt thấp do vật liệu làm vòng nylon có nhiệt độ nóng chảy thấp.

Ứng dụng

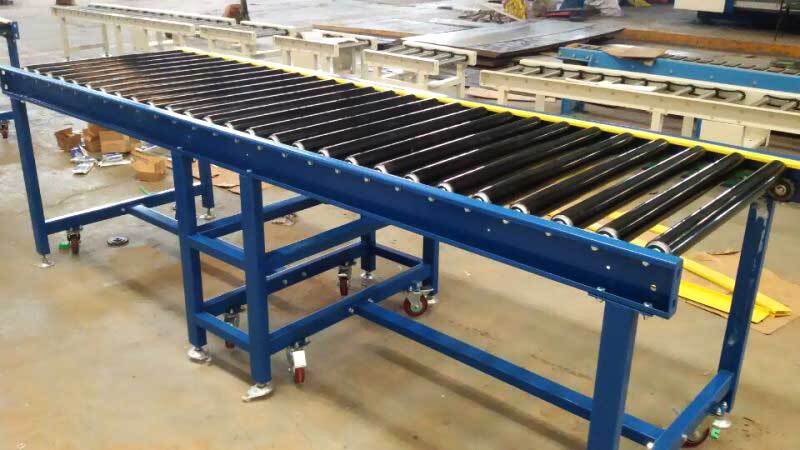

Trong cơ khí và sản xuất: Hệ thống băng tải là thứ không thể thiếu trong các dây chuyền và cụm bulong-tán được sử dụng rất nhiều trong việc kết nối các khâu với nhau.

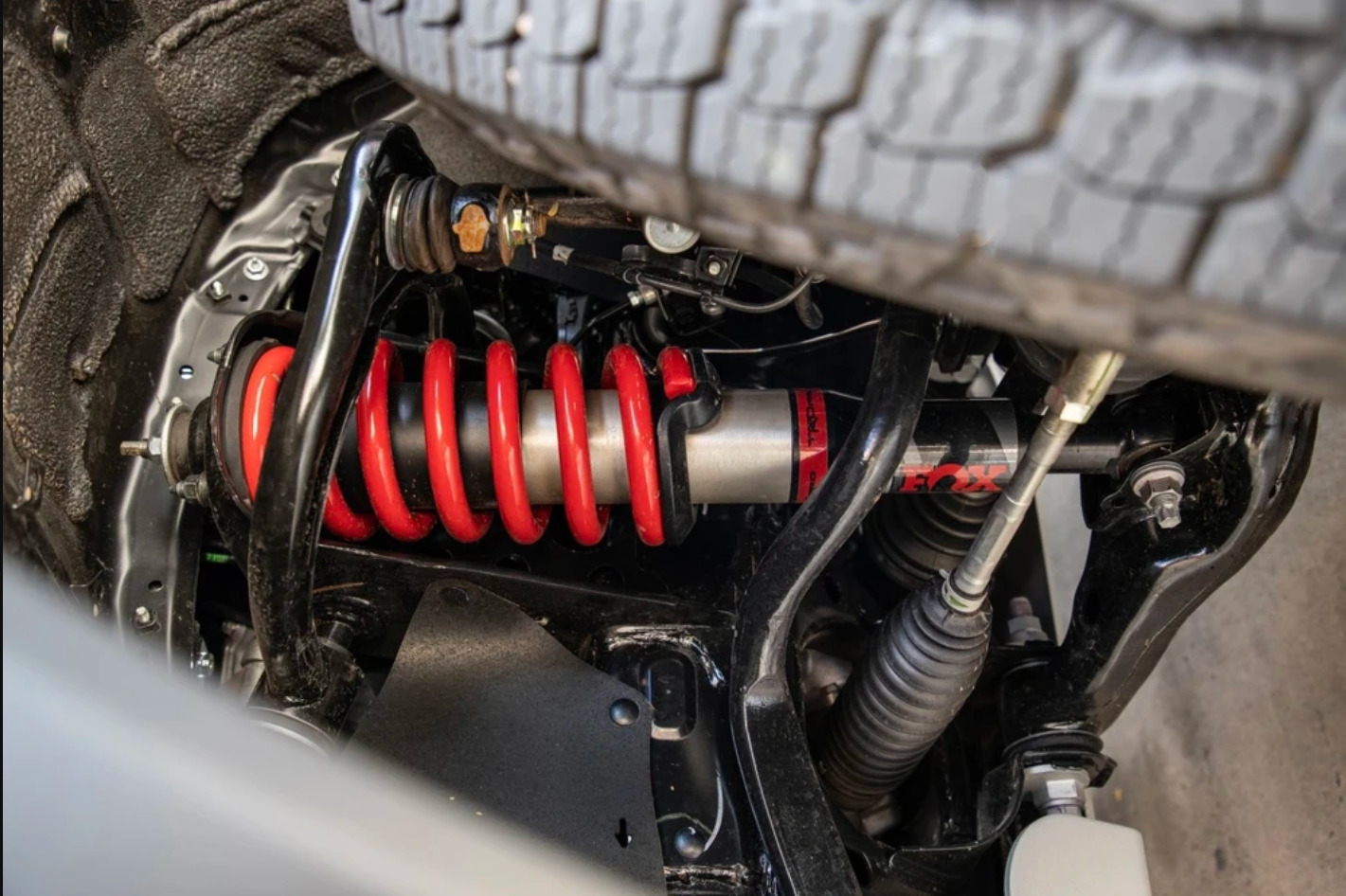

Trong ô tô: Khi lắp ráp hệ thống treo trong xe ô tô, tán keo được dùng để cố định hệ thống trong thân xe, giúp giữ hệ thống và thân xe với nhau.

Trong hàng không: Với động cơ máy bay, khi hoạt động có rung động nên tán keo được sử dụng để lắp ráp các bộ phận và chi tiết bên trong động cơ lại với nhau.

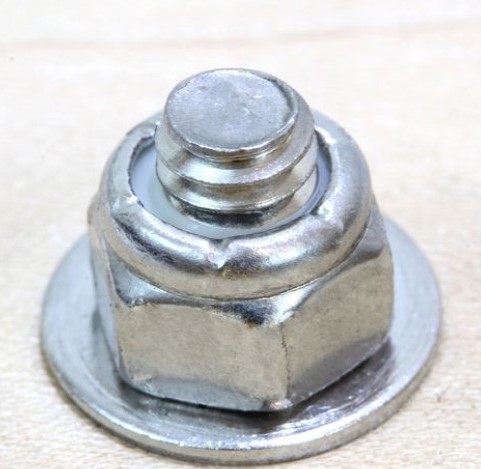

Dưới đây là hướng dẫn lắp đặt tán keo hệ inch:
