Tất tần tật về kích thước vòng bi

Đăng bởi: Anh Thợ Điện (Đụng) – Đam mê cơ khí trong máu rồi, biết gì chia sẻ đó, anh em cùng nhau chia sẻ nhé!

Vòng bi là linh kiện không thể thiếu trong máy móc, giúp giảm ma sát và hỗ trợ chuyển động. Nhưng với hàng loạt loại, kích thước và kích cỡ, việc chọn đúng vòng bi đúng cho ứng dụng không phải lúc nào cũng dễ. Hôm nay, mình sẽ cùng anh em tìm hiểu tất tần tật về kích thước vòng bi, dựa trên kinh nghiệm thực tế, thông tin từ Mecsu – đại lý phân phối vòng bi SKF chính hãng, và các nguồn uy tín như Tuli Shop. Cùng khám phá nhé!

Tầm quan trọng của kích thước vòng bi

Vòng bi có vai trò giảm ma sát và hỗ trợ chuyển động quay hoặc tuyến tính, là yếu tố cốt lõi của mọi máy móc. Nếu chọn sai kích thước, anh em sẽ đối mặt với mòn sớm, hỏng hóc, thậm chí hư hại toàn bộ hệ thống. Vì vậy, hiểu rõ các thông số kích thước là bước đầu tiên để chọn vòng bi phù hợp, đặc biệt khi làm việc với các thương hiệu như SKF, KOYO, hoặc NSK qua Mecsu.

Các thông số kích thước cần biết

Dưới đây là các kích thước chính khi chọn vòng bi, thường được đo bằng milimet và chuẩn hóa bởi ISO hoặc ANSI:

• Đường kính trong (Inner diameter, d): Phần vòng bi lắp vào trục.

• Đường kính ngoài (Outer diameter, D): Phần lắp vào vỏ (housing).

• Chiều rộng (Width, B): Đo theo trục của vòng bi.

• Chiều rộng vòng trong (Inner Ring Width, C): Độ dày của vòng trong.

• Chiều rộng vòng ngoài (Outer Ring Width, T): Độ dày của vòng ngoài.
  Ví dụ, vòng bi SKF 6205-2RSH có thông số 25x52x15mm (d x D x B). Mecsu khuyên kiểm tra kỹ catalog để khớp với thiết kế máy.

Các loại vòng bi và kích thước tương ứng

Vòng bi cầu (Ball Bearings)

• Đặc điểm: Dùng bi thép giữa hai vòng trong/ngoài, giảm ma sát tốt.

• Kích thước chính: Đường kính trong, ngoài, và chiều rộng.

• Ứng dụng: Động cơ điện, quạt, xe đạp.

• Ví dụ: KOYO 6001 (12x28x8mm).

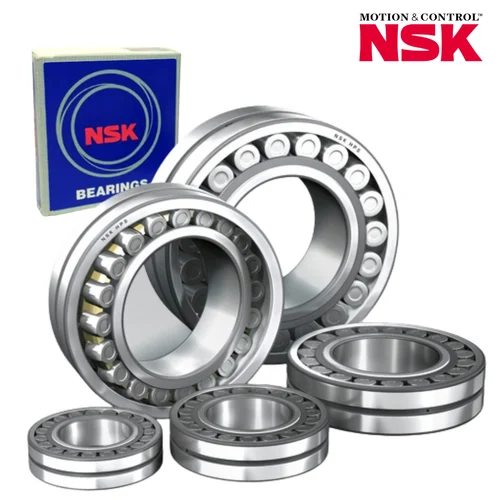

Vòng bi đũa (Roller Bearings)

• Đặc điểm: Dùng con lăn trụ, cầu, hoặc côn, chịu tải nặng hơn bi.

• Kích thước: Thêm chiều dài con lăn ngoài các thông số cơ bản.

• Ứng dụng: Hộp số, máy công cụ.

• Ví dụ: SKF 6310-2Z (50x110x27mm).

Vòng bi đẩy (Thrust Bearings)

• Đặc điểm: Chuyên chịu tải dọc trục.

• Kích thước: Đường kính trong, ngoài, và chiều cao (độ dày).

• Ứng dụng: Bàn xoay, trục vít.

• Ví dụ: Timken thrust bearing.

Vòng bi tuyến tính (Linear Bearings)

• Đặc điểm: Dành cho chuyển động thẳng.

• Kích thước: Đường kính trục và chiều dài vòng bi.

• Ứng dụng: Máy CNC, băng chuyền.

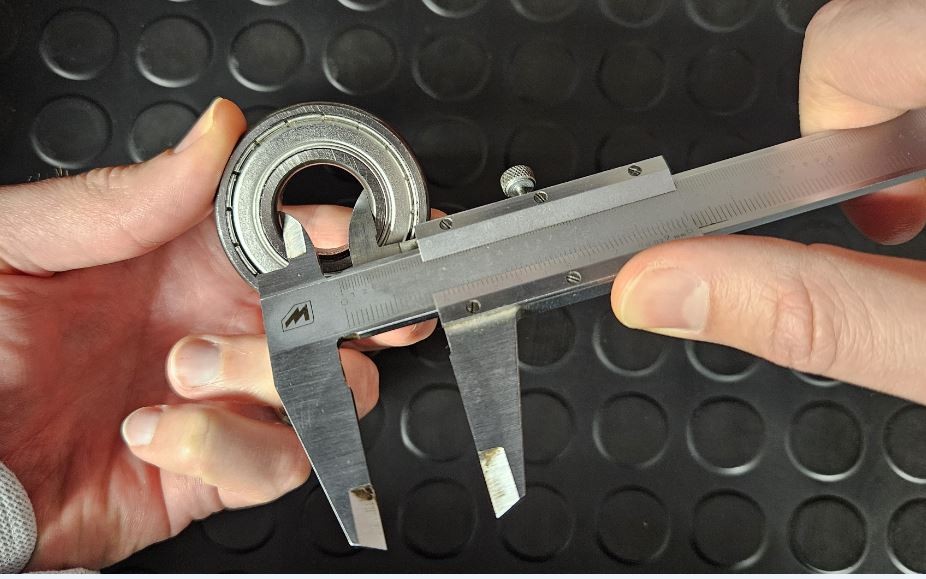

Cách đo kích thước vòng bi chính xác

Đo sai kích thước là nguyên nhân phổ biến gây hỏng vòng bi. Dưới đây là cách đo chuẩn:

• Dụng cụ: Dùng thước kẹp (caliper) hoặc micromet chính xác.

• Phương pháp: Đo nhiều điểm trên vòng bi (trong, ngoài, cạnh) để đảm bảo độ chính xác.

• Kiểm tra: So sánh với thông số từ nhà sản xuất (như SKF, KOYO qua Mecsu) để tránh sai lệch.
  Mecsu gợi ý ghi lại số đo và lưu catalog để đối chiếu.

Cách chọn kích thước vòng bi phù hợp

Chọn kích thước không chỉ dựa vào số đo mà còn phụ thuộc vào ứng dụng:

• Tải trọng: Đảm bảo vòng bi chịu được tải hướng tâm và dọc trục (xem hình tải trọng từ SKF).

• Tốc độ: Kiểm tra tốc độ tối đa của vòng bi có phù hợp không.

• Điều kiện môi trường: Nhiệt độ, độ ẩm, hoặc tiếp xúc hóa chất ảnh hưởng đến lựa chọn.
  Lỗi thường gặp:

• Bỏ qua dung sai (tolerance), dẫn đến lắp không khớp.

• Chọn tải trọng quá cao hoặc không thể bảo trì, gây hỏng sớm.
  Mecsu khuyên tham khảo chuyên gia nếu không chắc chắn.

Công cụ hỗ trợ từ Mecsu

Mecsu cung cấp công cụ và dịch vụ hỗ trợ:

• Tìm kiếm kích thước: Nhập đường kính trong, ngoài, và chiều rộng để tìm vòng bi phù hợp.

• Dung sai linh hoạt: Cho phép phạm vi đo (ví dụ: 15 ± 2mm).

• Cơ sở dữ liệu lớn: Hỗ trợ nhiều mã như SKF, KOYO, Timken.

• Hỗ trợ trực tiếp: Gọi 0986 807 883 hoặc ghé mecsu.vn để được tư vấn.

Hiểu rõ kích thước vòng bi là chìa khóa để đảm bảo hiệu suất và tuổi thọ máy móc. Từ đường kính trong, ngoài, đến chiều rộng và điều kiện vận hành, anh em cần chọn kỹ lưỡng. Với sự hỗ trợ từ Mecsu, việc tìm vòng bi chính hãng như SKF 6205 (25x52x15mm) hay KOYO 6001 (12x28x8mm) trở nên dễ dàng. Hãy áp dụng ngay hôm nay (25/06/2025) để máy móc luôn "khỏe mạnh" nhé!
