Van Tiết Lưu Khí Nén Ø12 (R1/2-R1/4) CDC PVSC 1204

Van Tiết Lưu Khí Nén Phi 12 (R1/8xM5) CDC PVSC 1204: Kiểm Soát Hành Trình Xy Lanh Công Suất Cao

Trong các hệ thống khí nén đòi hỏi khả năng điều chỉnh tốc độ và dừng tạm thời xy lanh có đường kính lớn hoặc lưu lượng khí rất cao một cách linh hoạt, sản phẩm Van Tiết Lưu Khí Nén CDC PVSC 1204 là một giải pháp ưu việt. Thuộc dòng PILOT CHECK VALVES của CDC Pneumatics (Hàn Quốc), PVSC 1204 tích hợp van một chiều có điều khiển (pilot check valve) và bộ điều khiển tốc độ (speed controller), cho phép điều chỉnh lưu lượng khí nén một cách chính xác. Với khả năng điều chỉnh 360° linh hoạt, thiết kế nhỏ gọn và hiệu suất cao, van tiết lưu này đảm bảo kiểm soát hành trình xy lanh hiệu quả, tối ưu hóa quá trình vận hành trong các ứng dụng công nghiệp.

1. Giới thiệu chung về Van Tiết Lưu Khí Nén CDC PVSC 1204

Van Tiết Lưu Khí Nén model PVSC 1204 của CDC được thiết kế để điều chỉnh tốc độ của xy lanh và cho phép dừng xy lanh tạm thời tại vị trí mong muốn. Sản phẩm này kết hợp giữa van một chiều có điều khiển (pilot check valve) và bộ điều khiển tốc độ. Với thiết kế nhỏ gọn, PVSC 1204 phù hợp để lắp đặt trong không gian hạn chế. Đặc biệt, van cho phép lắp đặt ống khí nén xoay 360°, mang lại sự linh hoạt tối đa trong quá trình thiết kế và lắp đặt hệ thống khí nén. PVSC 1204 được thiết kế để sử dụng với ống khí nén có đường kính ngoài 12mm và kết nối ren R1/8 x M5.

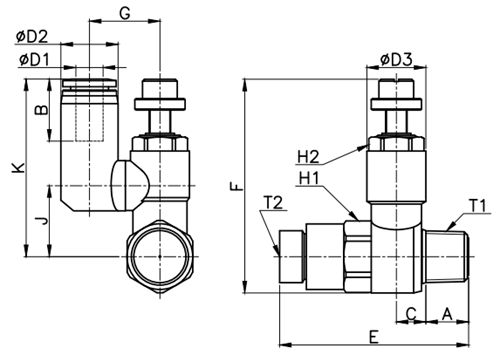

2. Thông số kỹ thuật chi tiết của CDC PVSC 1204

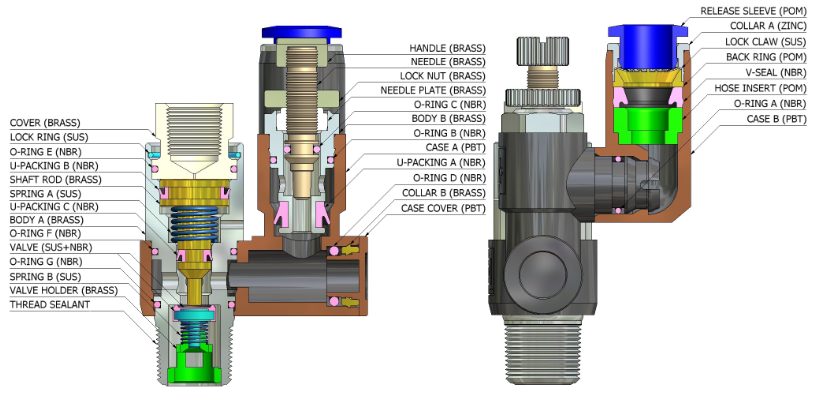

3. Vật liệu và Cấu tạo của Van Tiết Lưu Khí Nén CDC PVSC 1204

Van tiết lưu CDC PVSC 1204 được cấu tạo từ các vật liệu chất lượng cao, đảm bảo độ bền và hiệu quả hoạt động. Các thành phần chính bao gồm:

• Thân van (Body A, Body B), Nắp (Cover), Tay cầm (Handle), Kim (Needle), Đai ốc khóa (Lock Nut), Cổ áo (Collar A, Collar B), Trục (Shaft Rod), Giá đỡ van (Valve Holder): Phần lớn được làm từ Đồng (BRASS), mang lại độ bền cơ học cao, khả năng chống ăn mòn và chịu áp suất tốt.
• Kẹp giữ (Lock Claw), Lò xo (Spring A, Spring B), Vòng khóa (Lock Ring): Bằng thép không gỉ (SUS), đảm bảo giữ ống chắc chắn và bền bỉ.
• Vòng đệm chữ U (U-Packing A, U-Packing B, U-Packing C), Phớt chữ V (V-Seal), Vòng chữ O (O-Ring A, O-Ring B, O-Ring C, O-Ring D, O-Ring E, O-Ring F, O-Ring G): Bằng NBR (Cao su Nitrile Butadiene), cung cấp khả năng làm kín vượt trội, chống rò rỉ khí hiệu quả.
• Vỏ (Case A, Case B, Case Cover), Tấm chèn ống (Hose Insert), Vòng đệm lưng (Back Ring), Ống nhả (Release Sleeve): Bằng PBT (Polybutylene Terephthalate) và POM (Polyoxymethylene), vật liệu nhựa kỹ thuật có độ bền và khả năng chịu mài mòn.
• Keo bịt ren (Thread Sealant): Đảm bảo độ kín của ren.

4. Ưu nhược điểm nổi bật của Van Tiết Lưu Khí Nén CDC PVSC 1204

Ưu điểm:

• Kiểm soát chính xác: Cho phép điều chỉnh tốc độ và dừng tạm thời xy lanh một cách hiệu quả.
• Tích hợp 2 trong 1: Kết hợp van một chiều có điều khiển và bộ điều khiển tốc độ trong một sản phẩm duy nhất, tối ưu hóa không gian và giảm thiểu số lượng linh kiện.
• Lắp đặt linh hoạt: Khả năng xoay 360° của cổng ống giúp dễ dàng điều chỉnh hướng lắp đặt trong không gian hạn chế.
• Vật liệu bền bỉ: Được chế tạo từ đồng thau, thép không gỉ và các vật liệu nhựa kỹ thuật cao cấp, mang lại tuổi thọ lâu dài và khả năng chống ăn mòn.
• Phạm vi nhiệt độ và áp suất phù hợp: Hoạt động ổn định trong dải áp suất từ $14.2 \sim 150$ PSI và nhiệt độ từ $0 \sim 60^\circ C$.
• Phù hợp cho ống lớn hơn: Phi 12mm giúp van phù hợp với các xy lanh và hệ thống cần lưu lượng khí rất cao.

Nhược điểm:

• Chỉ dùng cho khí nén: Không sử dụng được cho nước hoặc các loại chất lỏng/khí khác. Việc sử dụng sai chất lỏng có thể gây hỏng hóc hoặc làm giảm hiệu suất của van.
• Giới hạn nhiệt độ: Phạm vi nhiệt độ làm việc lên đến $60^\circ C$ có thể là hạn chế đối với một số ứng dụng công nghiệp ở nhiệt độ cao hơn.

5. Hướng dẫn lắp đặt và sử dụng Van Tiết Lưu Khí Nén PVSC 1204 hiệu quả

Lắp đặt:

1. Chuẩn bị ren: Đảm bảo ren cổng kết nối sạch sẽ và không có bavia. Có thể sử dụng keo bịt ren (thread sealant) để đảm bảo độ kín.
2. Vặn van: Vặn phần ren của van vào cổng xy lanh hoặc thiết bị tương ứng cho đến khi chặt. Lưu ý không siết quá chặt để tránh làm hỏng ren hoặc thân van.
3. Kết nối ống: Sử dụng dao cắt ống chuyên dụng để cắt ống khí nén phi 12mm vuông góc và loại bỏ mọi bavia. Đẩy mạnh và dứt khoát ống vào cổng nối nhanh cho đến khi ống chạm vào đáy và được kẹp chặt. Kiểm tra bằng cách kéo nhẹ ống để đảm bảo ống đã được giữ chắc chắn.

Sử dụng và Điều chỉnh:

• Xoay núm điều chỉnh (needle) để tăng hoặc giảm lưu lượng khí, từ đó điều chỉnh tốc độ của xy lanh. Xoay theo chiều kim đồng hồ để giảm lưu lượng (tăng tốc độ) và ngược chiều kim đồng hồ để tăng lưu lượng (giảm tốc độ).
• Đảm bảo hệ thống khí nén hoạt động trong dải áp suất ($14.2 \sim 150$ PSI) và nhiệt độ ($0 \sim 60^\circ C$) cho phép của van.
• Kiểm tra định kỳ các mối nối và điều chỉnh để phát hiện sớm các dấu hiệu rò rỉ khí hoặc hư hỏng.

6. Ứng dụng thực tế của Van Tiết Lưu Khí Nén CDC PVSC 1204 trong công nghiệp

Van Tiết Lưu Khí Nén CDC PVSC 1204 là giải pháp lý tưởng cho các ứng dụng cần kiểm soát chính xác chuyển động của xy lanh khí nén, đặc biệt là các xy lanh lớn hơn hoặc cần lưu lượng khí rất cao:

• Điều khiển tốc độ xy lanh trong các dây chuyền lắp ráp tự động.
• Kiểm soát hành trình của các bộ phận kẹp, gắp trong robot công nghiệp.
• Ứng dụng trong máy đóng gói, máy in, và các thiết bị tự động hóa khác nơi cần dừng và điều chỉnh tốc độ chuyển động.
• Hệ thống băng tải và cơ cấu đẩy.

7. So sánh Van Tiết Lưu CDC PVSC với các dòng đầu nối khác

Dòng PVSC (Pilot Check Valves) là một loại van đặc biệt của CDC, kết hợp chức năng của van một chiều có điều khiển và van tiết lưu, khác biệt với các dòng đầu nối nhanh thông thường. Dưới đây là bảng so sánh chung để làm rõ sự khác biệt:

8. FAQ - Câu hỏi thường gặp về Van Tiết Lưu Khí Nén CDC PVSC 1204

1. "Van PVSC 1204 có dùng được cho ống khí nén phi 6mm, 8mm hay 10mm không?"
   • Không. Van PVSC 1204 được thiết kế để kết nối với ống có đường kính ngoài 12mm. Để sử dụng cho ống 6mm, 8mm hoặc 10mm, bạn cần lựa chọn mã sản phẩm PVSC0601, PVSC0802, PVSC1004 hoặc các loại van tiết lưu khác phù hợp.
2. "Sản phẩm này có dùng được cho chất lỏng như nước hoặc dầu không?"
   • Không. Van PVSC 1204 chỉ được thiết kế để sử dụng với KHÍ NÉN (AIR). Không sử dụng cho nước hoặc bất kỳ loại chất lỏng/khí nào khác vì có thể gây hư hỏng van và hệ thống.
3. "Làm thế nào để điều chỉnh tốc độ của xy lanh bằng van này?"
   • Bạn có thể điều chỉnh tốc độ bằng cách xoay núm vặn trên van. Xoay theo chiều kim đồng hồ để giảm lưu lượng khí (tăng tốc độ xy lanh) và ngược chiều kim đồng hồ để tăng lưu lượng (giảm tốc độ xy lanh).
4. "Van này có thể dừng xy lanh ở bất kỳ vị trí nào không?"
   • Van này có khả năng thực hiện việc dừng tạm thời xy lanh ở vị trí trung gian (momentary intermediate stoppage). Tuy nhiên, để đảm bảo dừng chính xác ở một vị trí cố định, cần kết hợp với các thiết bị điều khiển và cảm biến phù hợp trong hệ thống.

9. Kết luận

Van Tiết Lưu Khí Nén Phi 12 (R1/8xM5) CDC PVSC 1204 là một giải pháp kiểm soát khí nén tiên tiến, tích hợp khả năng điều chỉnh tốc độ và dừng xy lanh tạm thời một cách hiệu quả. Với thiết kế nhỏ gọn, vật liệu bền bỉ và khả năng lắp đặt linh hoạt 360°, sản phẩm này là lựa chọn lý tưởng để tối ưu hóa hiệu suất và độ chính xác trong các hệ thống tự động hóa và điều khiển bằng khí nén, đặc biệt là với các xy lanh có đường kính lớn và yêu cầu lưu lượng khí cao.
